NOYAFA NF-8508 Ağ ve Fiber Optik Test Cihazı | OPM, VFL, PoE ve Kablo Takip

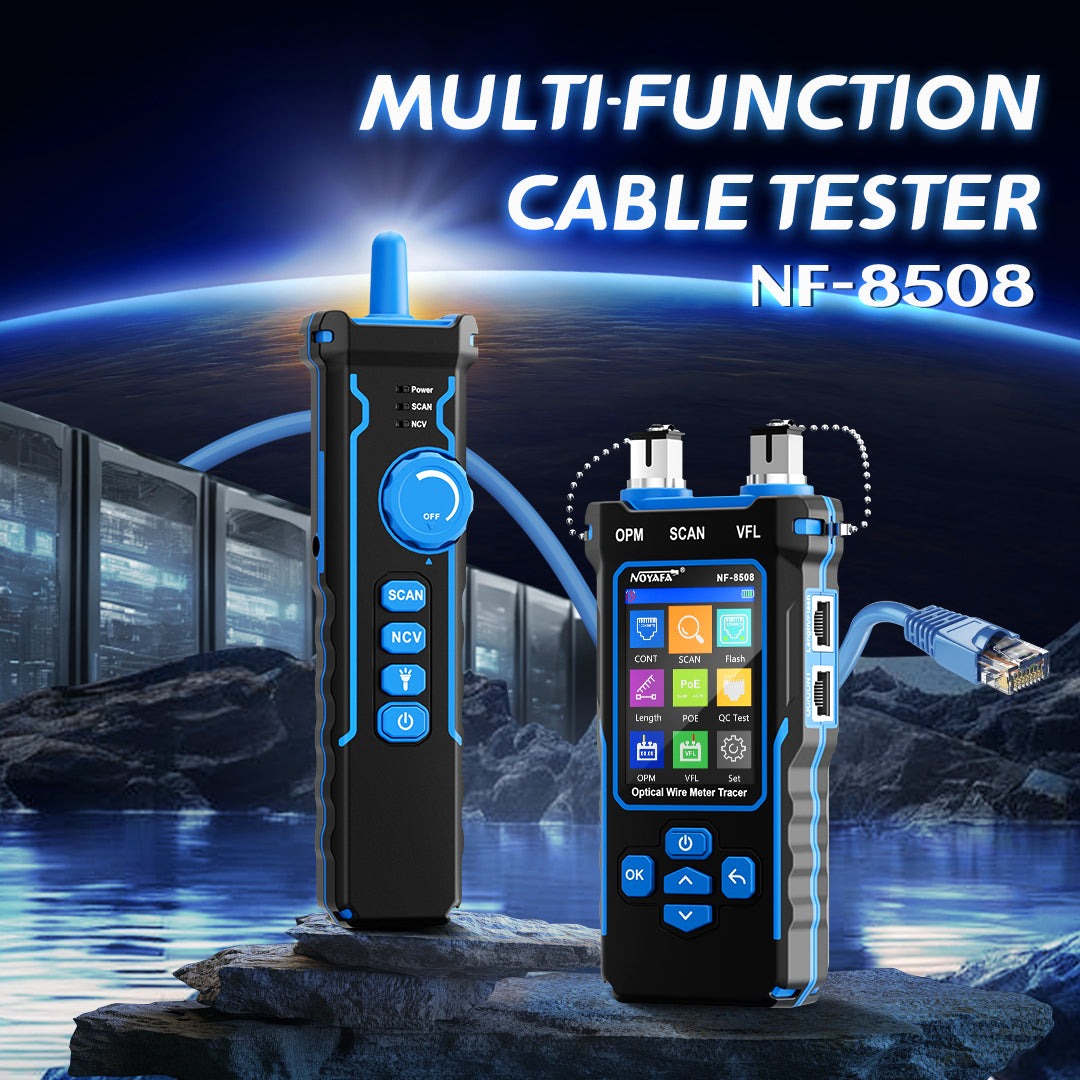

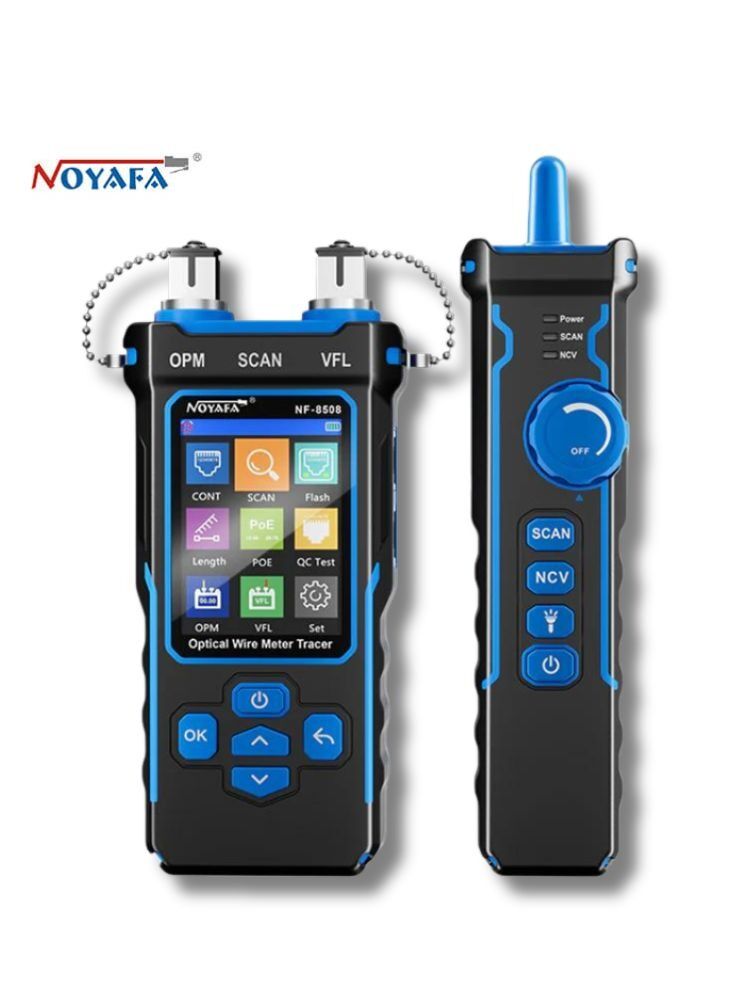

NOYAFA NF-8508; Ethernet ve fiber optik altyapıların kurulum, bakım ve arıza tespit işlemleri için geliştirilmiş çok fonksiyonlu profesyonel bir ağ test cihazıdır. RJ45 kablo testi, kablo takip, uzunluk ölçümü, PoE analizi ve switch portu bulma gibi bakır ağ fonksiyonlarına ek olarak optik güç ölçümü ve fiber arıza tespit özelliklerini tek cihazda bir araya getirir.

Wiremap, kablo takip, Port Flash, kablo uzunluğu ölçümü, PoE testi, krimp kontrolü, OPM, VFL ve NCV olmak üzere dokuz farklı fonksiyon sunar. Bu sayede ağ kurulum uzmanları, fiber teknisyenleri, güvenlik kamera sistemi ekipleri ve teknik servisler için farklı cihazlara duyulan ihtiyacı azaltan taşınabilir bir test çözümü sağlar.

NOYAFA NF-8508 Özellikleri

• Ethernet ve fiber optik altyapılarda test ve arıza tespit işlemlerini destekler.
• RJ45 ağ kablolarının bağlantı ve pin sıralamasını kontrol eder.
• Açık devre, kısa devre ve çapraz bağlantı gibi kablo hatalarını belirlemeye yardımcı olur.
• Kablo takip fonksiyonuyla yoğun kablo demetleri içerisindeki doğru hattın bulunmasını sağlar.
• Port Flash özelliğiyle kablonun bağlı olduğu switch portunu tespit etmeye yardımcı olur.
• 2.5–200 metre arasındaki uyumlu ağ kablolarının uzunluğunu ölçebilir.
• Krimp kontrol fonksiyonu, RJ45 konnektör bağlantılarının kontrol edilmesini sağlar.
• IEEE 802.3af ve IEEE 802.3at PoE sistemlerini test edebilir.
• PoE hattındaki gerilim, güç tipi ve bağlantı durumunun analiz edilmesine yardımcı olur.
• OPM fonksiyonuyla fiber optik hatlardaki optik güç seviyesini ölçebilir.
• 1310nm, 1550nm ve 1625nm dalga boylarındaki optik sinyalleri destekler.
• 10mW VFL lazeriyle fiber kablolardaki kopma, kırılma ve bağlantı sorunlarının bulunmasına yardımcı olur.
• NCV fonksiyonuyla yakın çevredeki AC elektrik hatlarını temassız olarak algılayabilir.
• 60V’a kadar belirtilen gerilim korumasına sahiptir.
• 1500mAh dahili şarj edilebilir bataryayla çalışır.
• USB Type-C bağlantısı üzerinden şarj edilebilir.

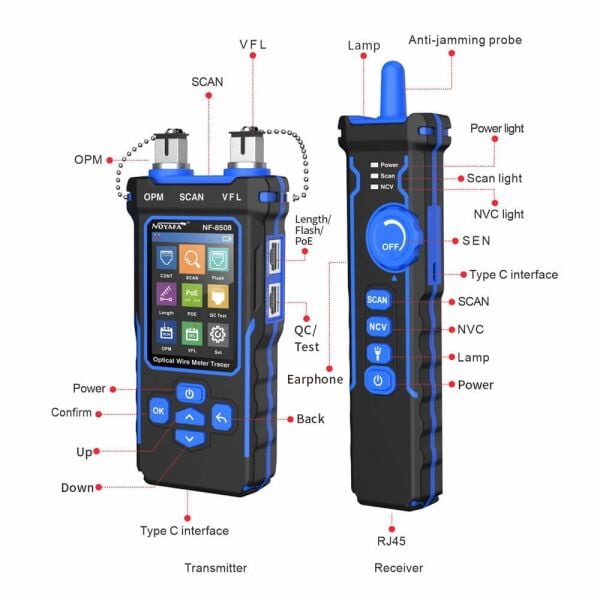

Dokuz Fonksiyon Tek Cihazda

NOYAFA NF-8508, bakır ağ ve fiber optik altyapılarda sık kullanılan dokuz test fonksiyonunu tek cihazda toplar. Böylece saha teknisyenleri farklı ölçüm cihazlarını ayrı ayrı taşımadan kablo, PoE ve fiber kontrollerini gerçekleştirebilir.

• Wiremap kablo sıralama testi
• Kablo takip ve toner fonksiyonu
• Port Flash ile switch portu bulma
• Kablo uzunluğu ölçümü
• PoE test fonksiyonu
• RJ45 krimp kontrolü
• OPM optik güç ölçümü
• VFL görsel fiber arıza tespiti
• NCV temassız gerilim algılama

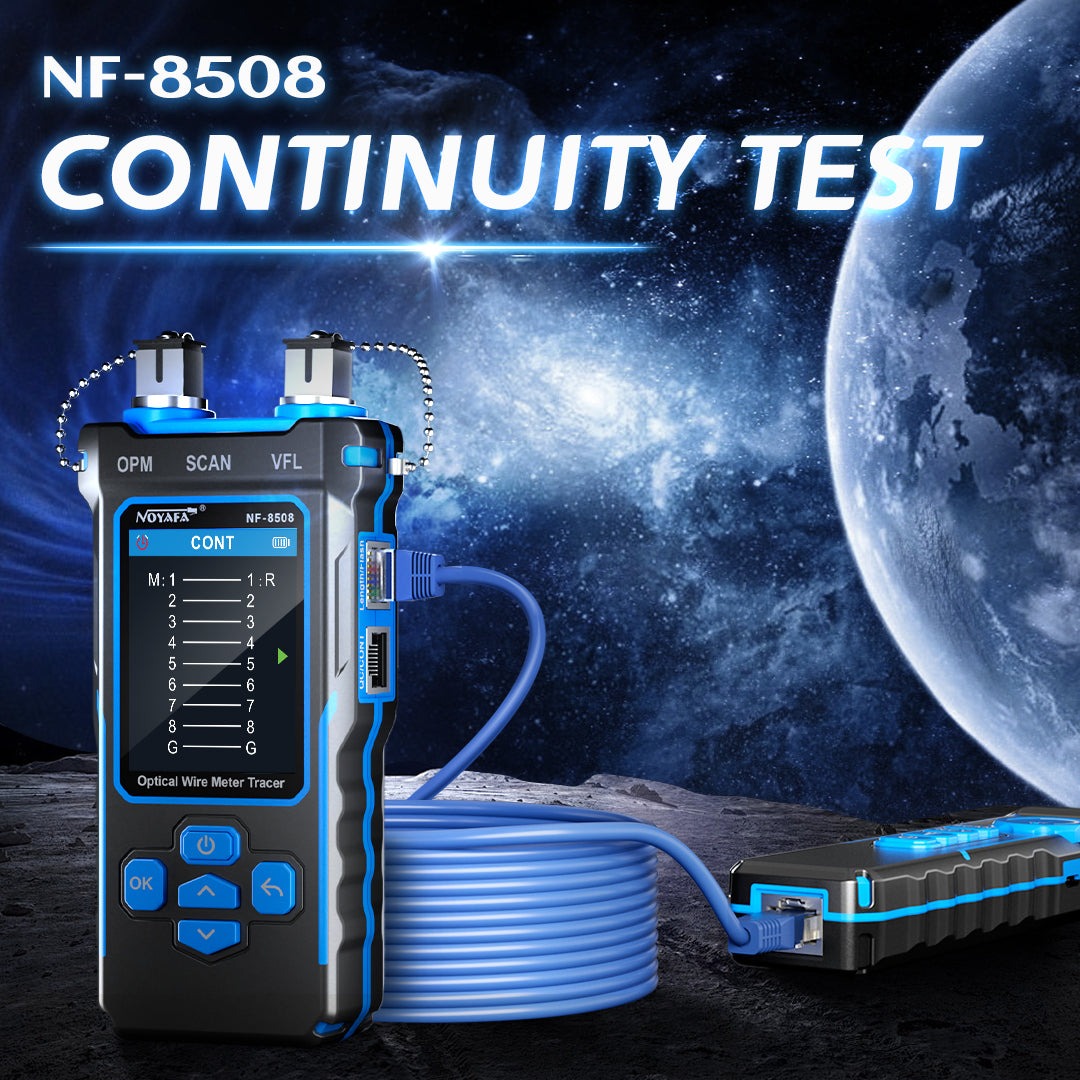

RJ45 Wiremap ve Kablo Hatası Tespiti

Wiremap fonksiyonu, RJ45 Ethernet kablosunun her iki ucundaki pin bağlantılarını karşılaştırarak iletkenlerin doğru sırada bağlanıp bağlanmadığını kontrol eder. Yeni hazırlanan patch kabloların ve mevcut ağ tesisatlarının bağlantı doğrulamasında kullanılabilir.

• Açık devre ve kopuk iletken tespiti
• Kısa devre kontrolü
• Çapraz bağlantı tespiti
• Yanlış pin sıralamasının belirlenmesi
• RJ45 konnektör krimp kontrolü

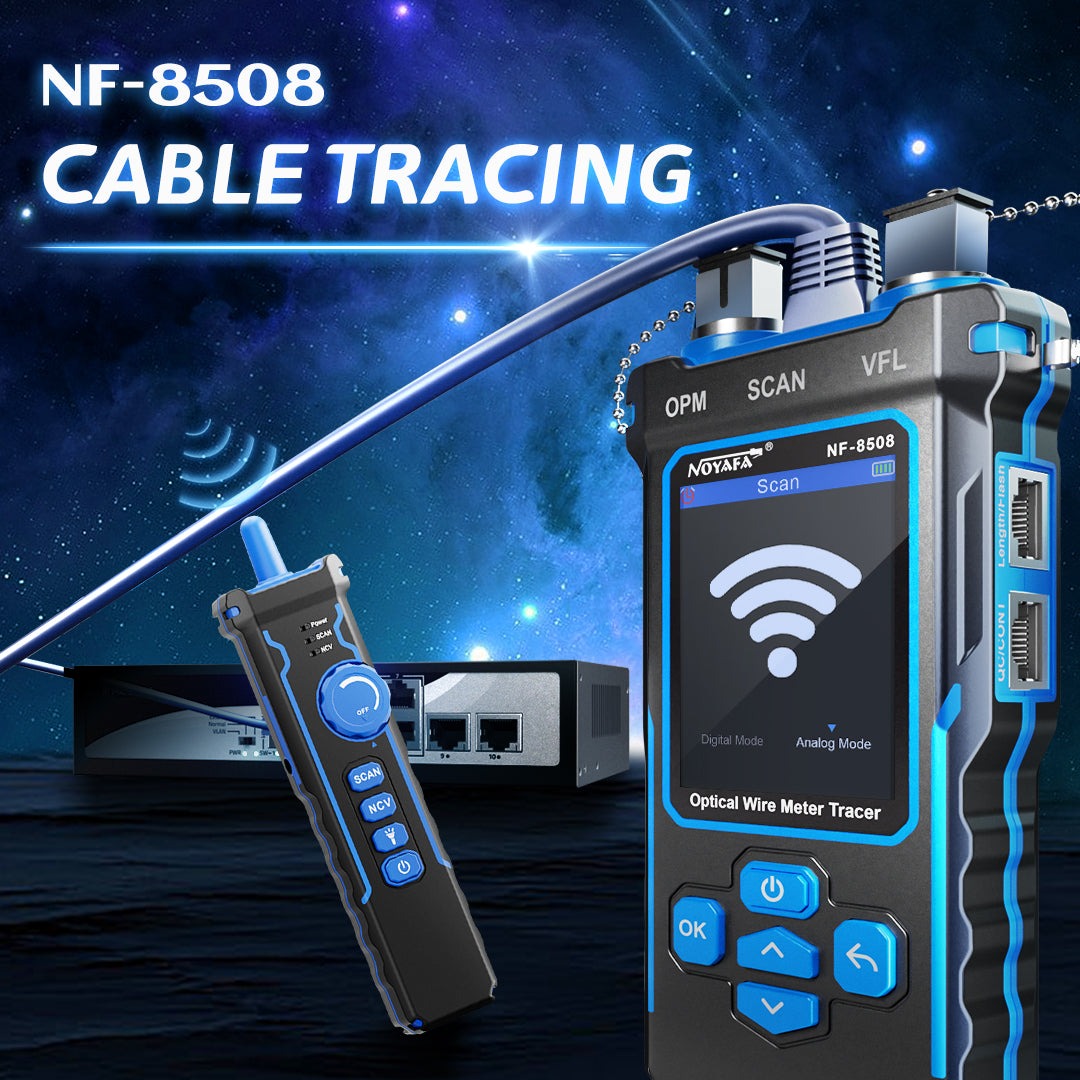

Kablo Takip Fonksiyonu

Kablo takip özelliği, test edilen ağ kablosuna izleme sinyali göndererek kablo demeti, patch panel veya ağ dolabı içerisindeki doğru hattın bulunmasını sağlar. Bu fonksiyon, etiketsiz veya güzergâhı bilinmeyen kabloların tanımlanmasını kolaylaştırır.

• Patch panel üzerinde kablo eşleştirme
• Yoğun kablo demetlerinde doğru hattı bulma
• Kablo kanalındaki güzergâhı takip etme
• Duvar içerisindeki ağ kablosunun ön takibi
• RJ45 kablo uçlarını eşleştirme

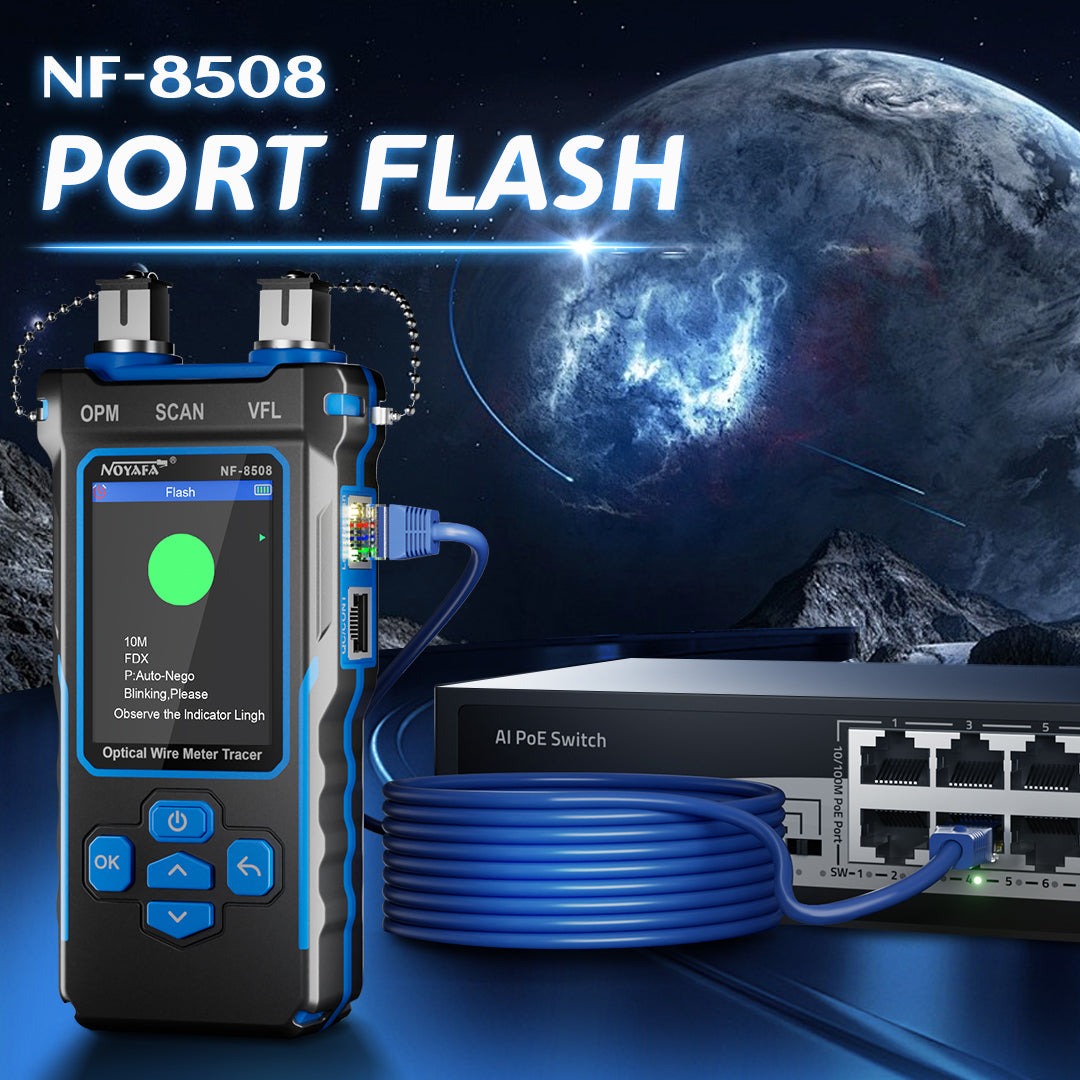

Port Flash ile Switch Portu Bulma

Port Flash fonksiyonu, test edilen kablonun bağlı olduğu switch portunun LED göstergesini belirgin şekilde yanıp söndürerek doğru portun bulunmasına yardımcı olur. Çok sayıda bağlantının bulunduğu ağ dolaplarında kablo-port eşleştirme süresini azaltır.

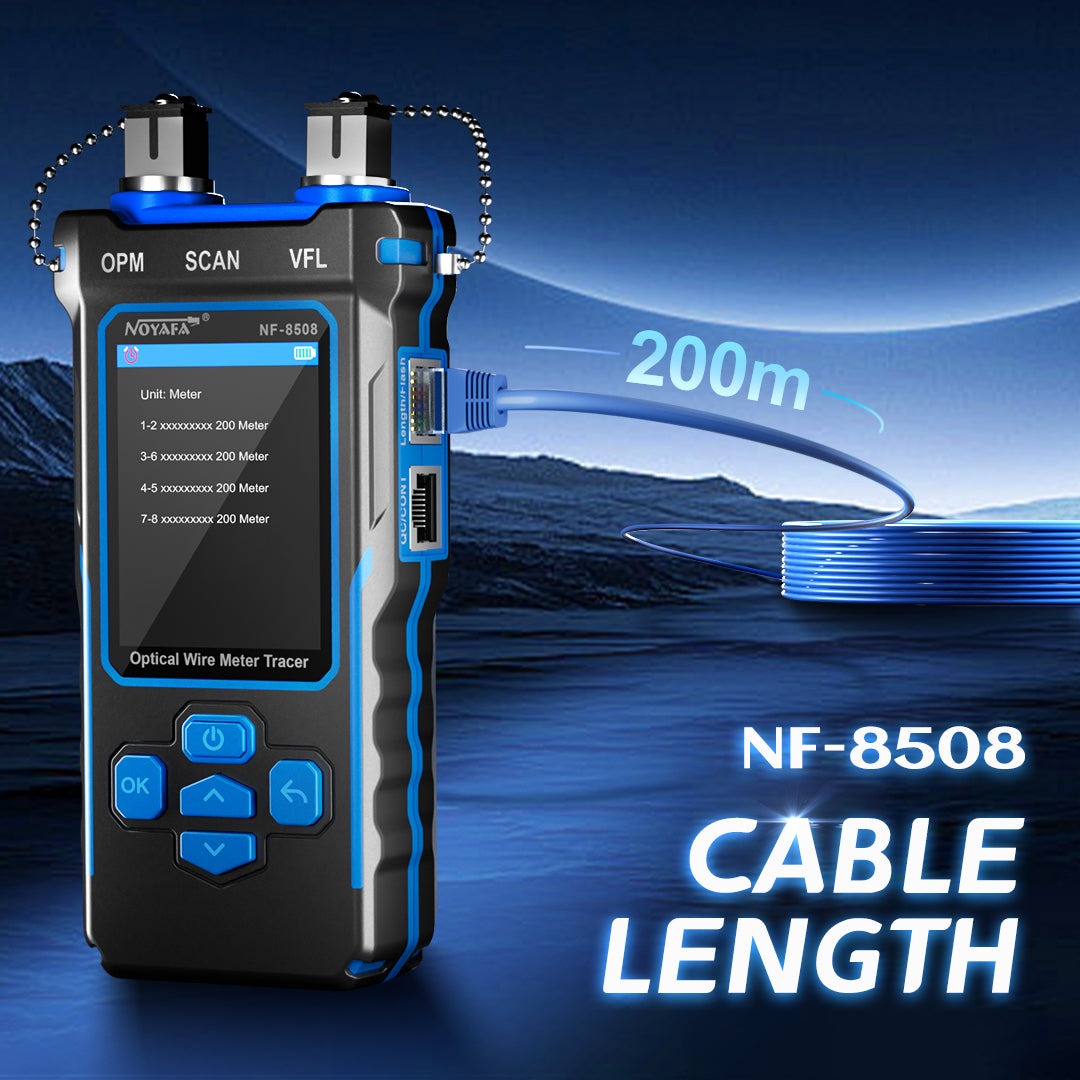

2.5–200 Metre Kablo Uzunluğu Ölçümü

NOYAFA NF-8508, 2.5 metre ile 200 metre arasındaki uyumlu ağ kablolarının yaklaşık uzunluğunu ölçebilir. Bu özellik; döşenmiş hattın uzunluğunu belirleme, makaradaki kablo miktarını kontrol etme ve arıza bölgesine olan mesafeyi değerlendirme işlemlerinde kullanılabilir.

Ölçüm sonucu kablonun kategorisine, iletken yapısına, bağlantı kalitesine ve kalibrasyon ayarına göre değişebilir. Daha tutarlı sonuç için aynı tipte ve uzunluğu bilinen bir kabloyla kalibrasyon yapılması önerilir.

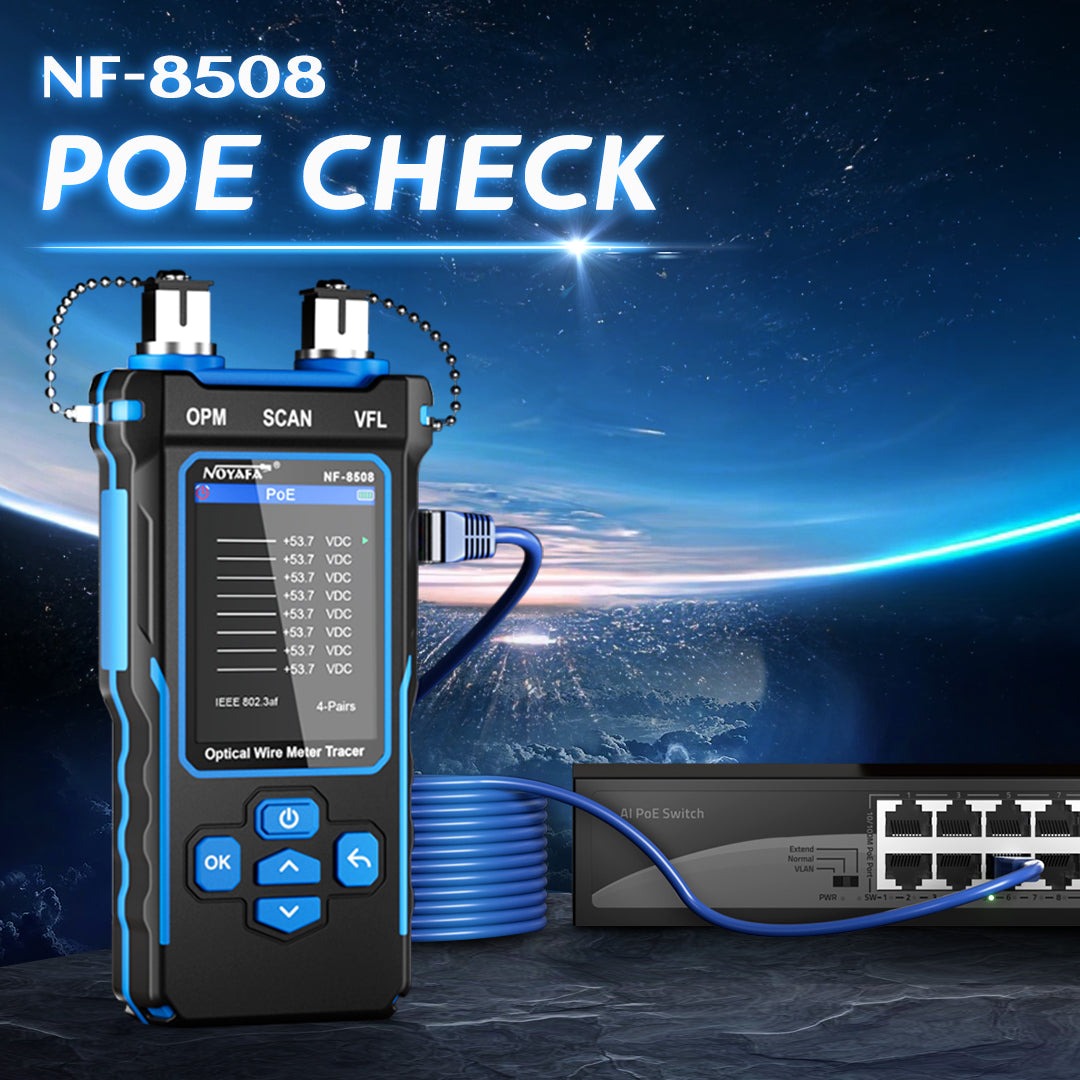

PoE Test Fonksiyonu

PoE test özelliği, Ethernet hattında güç beslemesi bulunup bulunmadığını ve hattın temel elektriksel durumunu kontrol etmeye yardımcı olur. IEEE 802.3af ve IEEE 802.3at standartlarını kullanan PoE switch, enjektör ve bağlı ağ ekipmanlarının ön analizinde kullanılabilir.

• PoE gerilim kontrolü
• PoE besleme tipi analizi
• IP kamera güç hattı testi
• Kablosuz erişim noktası bağlantı kontrolü
• IP telefon ve diğer PoE cihaz hatlarının testi

PoE hattında gerilim bulunması, bağlı cihazın ihtiyaç duyduğu gücün eksiksiz sağlandığını tek başına doğrulamaz. Kablo kaybı, PoE sınıfı ve switch güç bütçesi ayrıca değerlendirilmelidir.

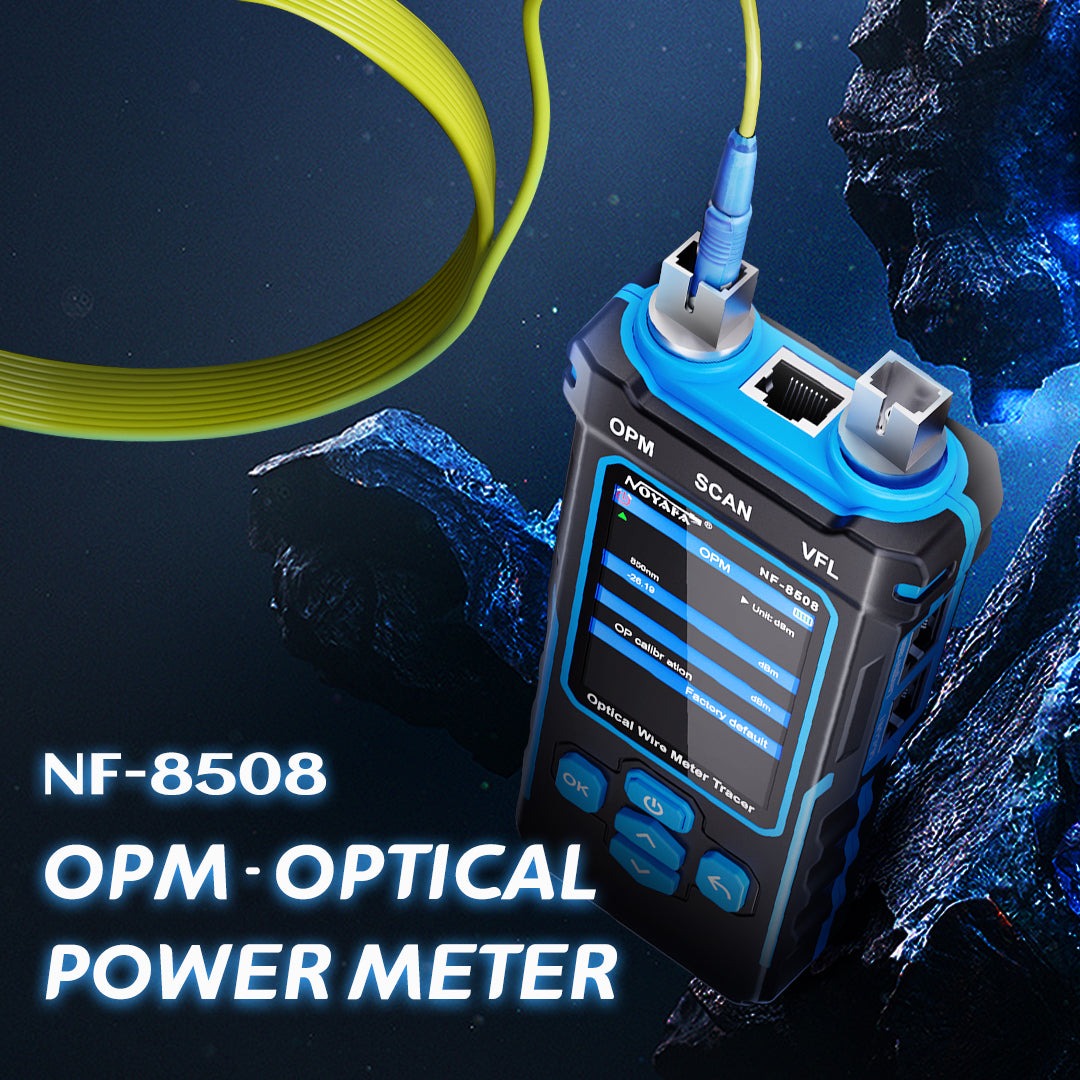

OPM Optik Güç Ölçümü

Dahili OPM fonksiyonu, fiber optik hat üzerindeki optik sinyal seviyesinin ölçülmesini sağlar. Fiber kurulumlarının, bağlantı noktalarının ve aktif optik cihaz çıkışlarının karşılaştırmalı olarak kontrol edilmesine yardımcı olur.

• 1310nm optik güç ölçümü
• 1550nm optik güç ölçümü
• 1625nm optik güç ölçümü
• Fiber bağlantı kaybının ön değerlendirmesi
• Aktif optik hat ve cihaz çıkışı kontrolü

Fiber hattaki toplam kaybın doğru şekilde değerlendirilmesi için ışık kaynağı, referans ölçüm ve bağlantı adaptörlerinin temizliği dikkate alınmalıdır.

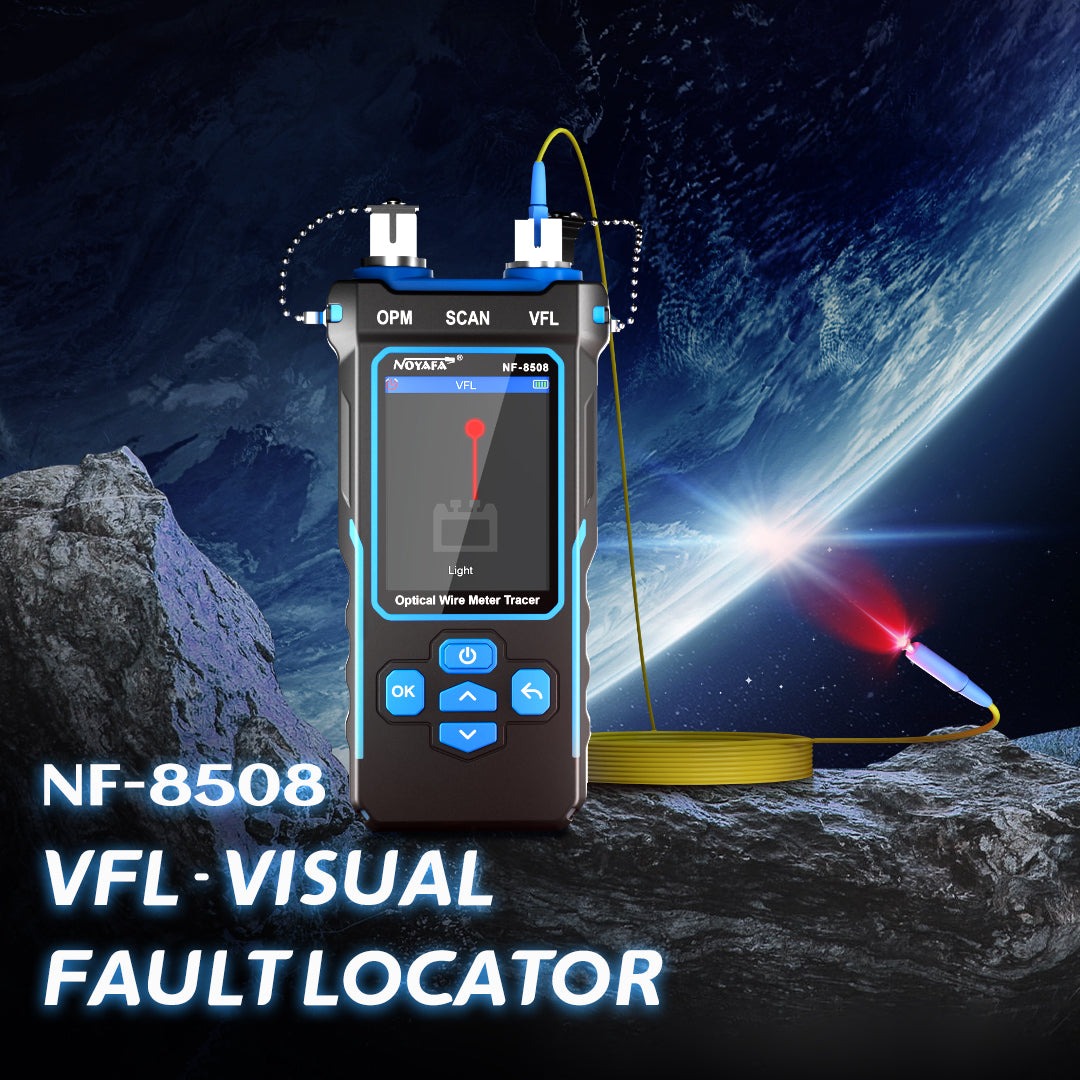

10mW VFL Fiber Arıza Tespiti

VFL görsel arıza bulucu, fiber kabloya görünür kırmızı lazer ışığı göndererek kırılma, keskin bükülme, kopukluk veya hatalı bağlantı noktalarının bulunmasına yardımcı olur. Fiberde oluşan ışık sızıntısı, hasarlı bölgenin görsel olarak belirlenmesini kolaylaştırır.

• Fiber kablo kopukluk kontrolü
• Konnektör ve ek noktası testi
• Keskin bükülme tespiti
• Fiber uç eşleştirme
• Patch panel bağlantı kontrolü

VFL lazer ışığına doğrudan bakılmamalı ve fiber konnektör çıkışı göze yöneltilmemelidir. Aktif fiber hatlarda işlem öncesinde uygun güvenlik prosedürleri uygulanmalıdır.

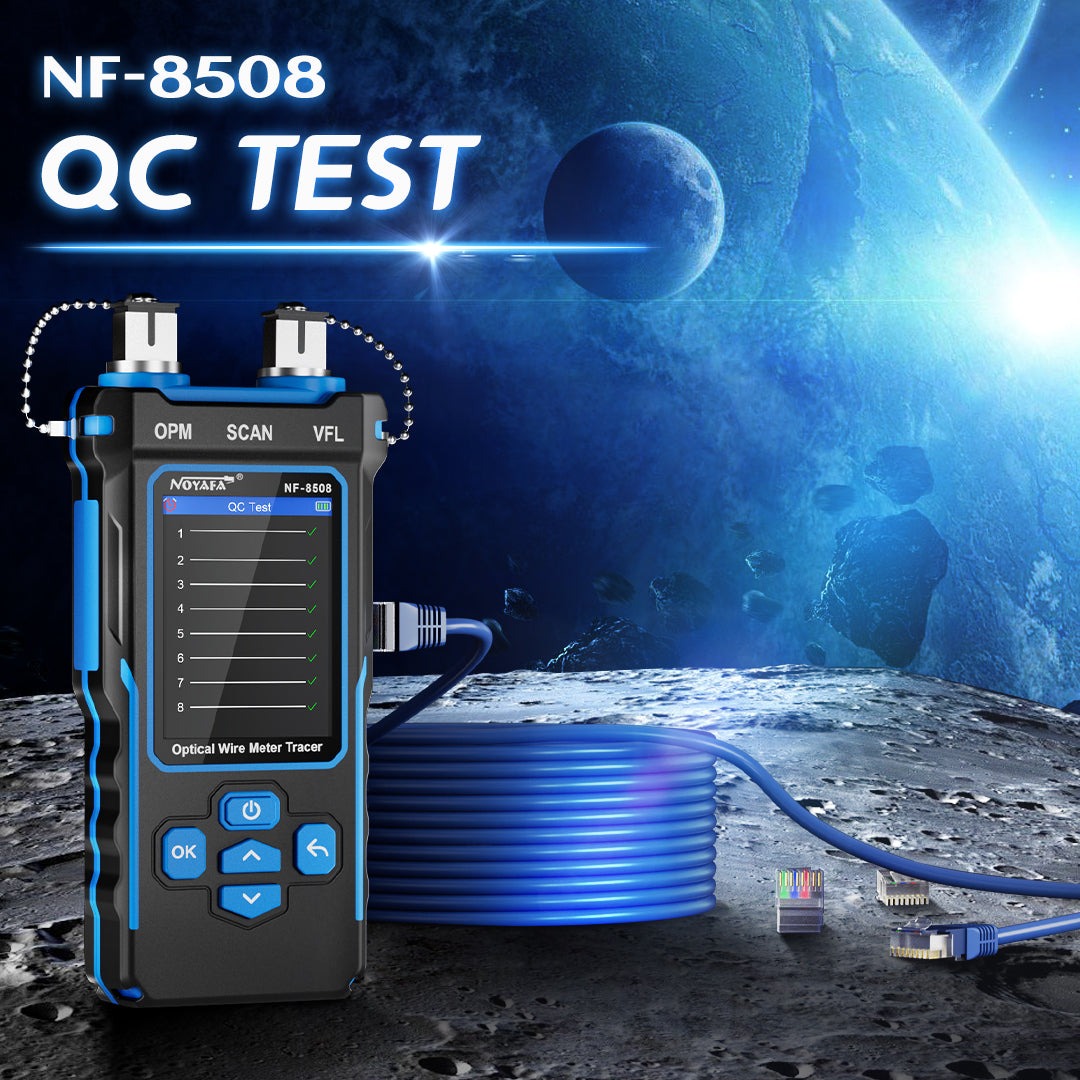

RJ45 Krimp Kontrolü

Krimp kontrol fonksiyonu, RJ45 konnektörün kablo damarlarıyla doğru ve sağlam temas kurup kurmadığının değerlendirilmesine yardımcı olur. Yeni hazırlanan ağ kablolarında yanlış sıkma, eksik temas veya pin bağlantı sorunlarının belirlenmesinde kullanılabilir.

NCV Temassız Gerilim Algılama

NCV fonksiyonu, yakın çevrede AC elektrik gerilimi bulunup bulunmadığının temassız ön kontrolünü yapar. Ağ kablolarının elektrik kablolarıyla aynı kanal, pano veya çalışma alanında bulunduğu uygulamalarda kullanıcıyı olası gerilim varlığına karşı uyarabilir.

NCV yardımcı bir ön kontrol özelliğidir. Uyarı alınmaması, hatta kesinlikle gerilim bulunmadığını göstermez. Elektriksel güvenlik kontrolü için uygun kategoride temaslı bir gerilim test cihazı kullanılmalıdır.

60V Gerilim Koruması

Cihazda bulunan 60V’a kadar belirtilen koruma, yanlışlıkla gerilim taşıyan bir hatta bağlantı yapılması durumunda cihazın zarar görme riskini azaltmaya yardımcı olur.

Bu koruma özelliği, cihazın şebeke veya yüksek gerilim hatlarında kullanılabileceği anlamına gelmez. Test edilecek kablonun türü ve taşıdığı gerilim önceden kontrol edilmelidir.

1500mAh Batarya ve Type-C Şarj

Dahili 1500mAh şarj edilebilir batarya, cihazın saha çalışmalarında harici güç bağlantısına ihtiyaç duymadan kullanılmasını sağlar. USB Type-C şarj bağlantısı, cihazın uyumlu adaptör veya taşınabilir güç kaynağı üzerinden şarj edilmesini kolaylaştırır.

Kullanım Alanları

• Ethernet ağ kurulumu ve bakımı
• Fiber optik hat kurulumları
• Veri merkezi kablo yönetimi
• IP kamera ve CCTV sistemleri
• PoE switch ve erişim noktası kontrolleri
• Patch panel ve switch portu eşleştirme
• Fiber bağlantı kaybı ve arıza kontrolü
• RJ45 kablo üretimi ve krimp testi
• Teknik servis ve saha uygulamaları
• Zayıf akım ve telekomünikasyon çalışmaları

NOYAFA NF-8508’in Öne Çıkan Avantajları

• Ethernet ve fiber optik test desteği
• Dokuz farklı test fonksiyonu
• RJ45 wiremap ve hata tespiti
• Kablo takip ve Port Flash
• 2.5–200 metre kablo uzunluğu ölçümü
• IEEE 802.3af/at PoE testi
• 1310/1550/1625nm OPM ölçümü
• 10mW VFL fiber arıza tespiti
• RJ45 krimp kontrolü
• NCV temassız gerilim algılama
• 60V’a kadar belirtilen koruma
• 1500mAh batarya ve Type-C şarj

Teknik Özellikler

Fiber Optik Teknik Özellikleri
