NOYAFA NF-8601W Ağ Test Cihazı | PoE, Ping, Kablo Takip ve Uzunluk Ölçümü

NOYAFA NF-8601W Ağ Test Cihazı | PoE, Ping, Kablo Takip ve Uzunluk Ölçümü

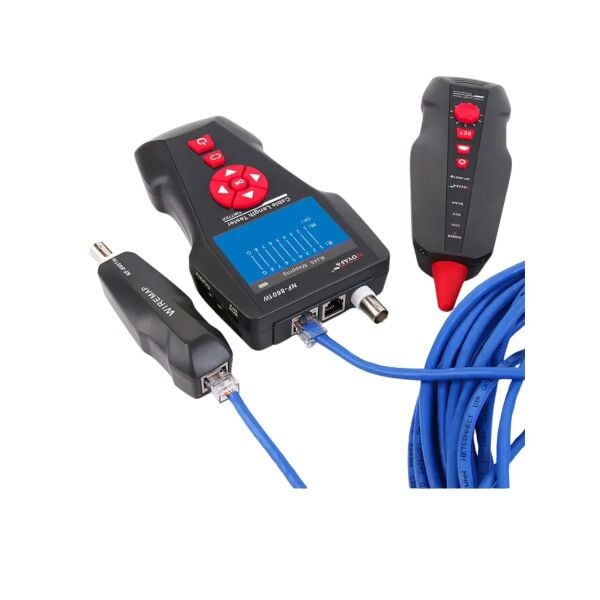

NOYAFA NF-8601W; ağ kurulumu, kablolama, bakım ve arıza tespit uygulamalarında kullanılmak üzere geliştirilmiş çok fonksiyonlu profesyonel bir network test cihazıdır. RJ45, RJ11 ve koaksiyel kabloların bağlantı durumunu kontrol ederek hatalı bağlantıların, kopuklukların ve kablolama sorunlarının hızlı şekilde belirlenmesine yardımcı olur.

Kablo testi, kablo takip, PoE ölçümü, Ping testi, kablo uzunluğu ölçümü ve Port Flash fonksiyonlarını tek cihazda bir araya getirir. Aynı anda sekiz farklı kablonun test edilmesini destekleyen yapısı sayesinde büyük ağ kurulumlarında, veri merkezlerinde ve çok sayıda kablonun bulunduğu projelerde çalışma süresini azaltır.

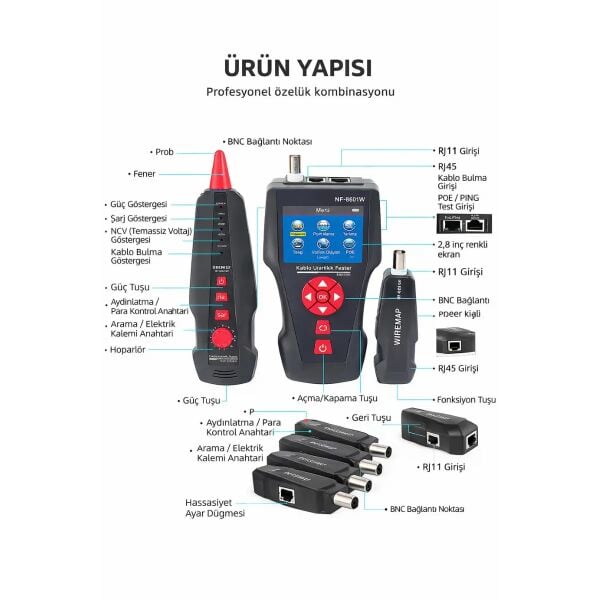

NOYAFA NF-8601W Özellikleri

• RJ45 Ethernet kablolarının bağlantı ve iletken sıralama testlerini destekler.
• RJ11 telefon kablolarının kontrolünde kullanılabilir.
• Koaksiyel kabloların bağlantı durumunu test edebilir.
• Aynı anda sekiz farklı kablonun test edilmesini destekler.
• Kablo uzunluğunu otomatik olarak ölçmeye yardımcı olur.
• Belirtilen koşullarda %98’e kadar kablo uzunluğu ölçüm doğruluğu sunar.
• Kablo takip fonksiyonu, kablo demetleri içerisindeki doğru hattın bulunmasını kolaylaştırır.
• Port Flash özelliği, kablonun bağlı olduğu switch portunun belirlenmesine yardımcı olur.
• PoE test fonksiyonuyla Ethernet hattındaki güç ve gerilim bilgilerini kontrol eder.
• Ping testiyle ağ bağlantısının ve uzak cihaza erişimin kontrol edilmesini sağlar.
• Ağ kurulumu ve bakım işlemlerinde farklı test cihazlarına duyulan ihtiyacı azaltır.
• Teknik servis, veri merkezi ve saha uygulamalarına uygun çok fonksiyonlu yapı sunar.

RJ45 Ethernet Kablo Testi

NOYAFA NF-8601W, ağ kablolarındaki iletkenlerin doğru sırada bağlanıp bağlanmadığını kontrol ederek kablolama hatalarının belirlenmesine yardımcı olur. Ethernet kablosunun her iki ucundaki pin bağlantıları karşılaştırılarak açık devre, kısa devre, çapraz bağlantı ve yanlış sıralama gibi sorunlar tespit edilebilir.

• Açık devre ve kopuk iletken kontrolü
• Kısa devre tespiti
• Yanlış pin sıralaması kontrolü
• Çapraz bağlantı tespiti
• Patch kablo ve sabit tesisat kontrolü

RJ11 ve Koaksiyel Kablo Testi

Cihaz, Ethernet kablolarının yanı sıra RJ11 telefon hatları ve koaksiyel kablolar üzerinde de bağlantı testi yapılmasını destekler. Bu sayede telefon, veri ve görüntü sistemlerinde kullanılan farklı kablo türleri tek cihazla kontrol edilebilir.

• Telefon hattı kablo kontrolü
• RJ11 bağlantı sıralaması testi
• Koaksiyel kablo süreklilik kontrolü
• CCTV ve anten hattı ön kontrolleri

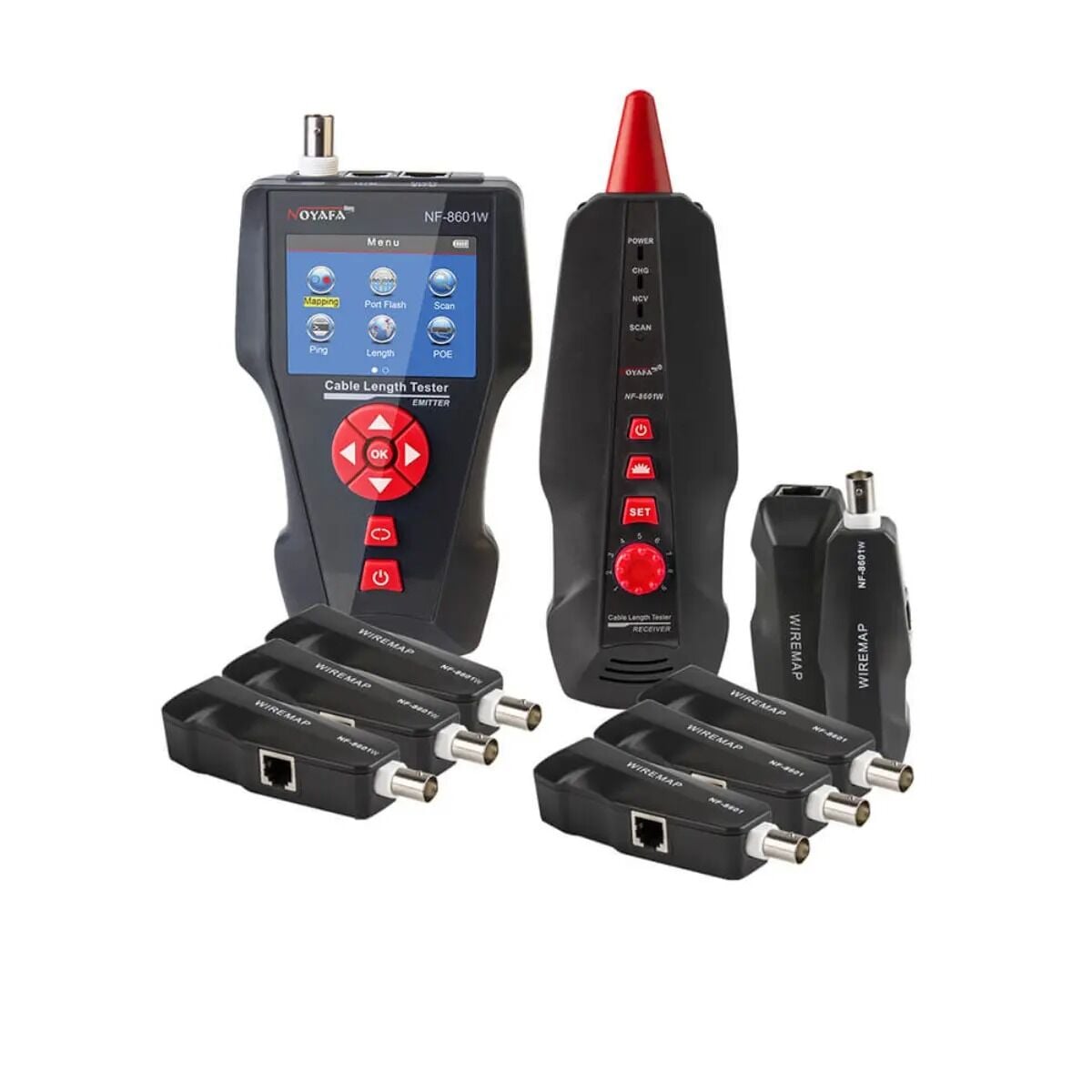

Sekiz Kabloyu Aynı Anda Test Etme

NOYAFA NF-8601W, uyumlu uzak uç birimleriyle aynı anda sekiz farklı kablonun test edilmesine imkân tanır. Bu özellik, çok sayıda kablonun aynı panoda veya dağıtım noktasında sonlandığı büyük projelerde kabloların hızlı biçimde numaralandırılmasını ve eşleştirilmesini kolaylaştırır.

Ofis kablolaması, otel, hastane, okul ve veri merkezi gibi çok sayıda ağ hattının bulunduğu yapılarda her kablonun tek tek aranması yerine birden fazla hattın kontrollü şekilde test edilmesini sağlar.

Kablo Uzunluğu Ölçümü

Kablo uzunluğu ölçüm fonksiyonu, döşenmiş veya makarada bulunan uyumlu ağ kablolarının yaklaşık uzunluğunu belirlemeye yardımcı olur. Bu özellik, kablo güzergâhı planlama, kalan kablo miktarını kontrol etme ve arıza noktasına olan mesafeyi değerlendirme işlemlerinde kullanılabilir.

Belirtilen %98 doğruluk değeri; kablo tipi, iletken yapısı, kalibrasyon, bağlantı kalitesi ve çevresel koşullara göre değişebilir. Hassas sonuç için cihazda uygun kablo tipi seçilmeli ve üretici talimatlarına göre kalibrasyon yapılmalıdır.

Kablo Takip ve Toner Fonksiyonu

Kablo takip fonksiyonu, ağ kablosuna izleme sinyali göndererek kablo demeti veya dağıtım paneli içerisindeki doğru hattın bulunmasını sağlar. Uyumlu alıcı prob kullanılarak kablonun geçtiği güzergâh ve sonlandığı nokta takip edilebilir.

• Kablo demeti içerisindeki doğru hattı bulma
• Patch panel kablo eşleştirme
• Duvar veya kanal içerisindeki kablo güzergâhını takip etme
• Etiketsiz kabloları tanımlama
• Ağ dolabındaki kablo karmaşasını azaltma

Port Flash ile Switch Portu Bulma

Port Flash fonksiyonu, test edilen ağ kablosunun bağlı olduğu switch portunu belirlemeye yardımcı olur. Cihazın oluşturduğu bağlantı hareketi sayesinde ilgili switch portunun LED göstergesi farklı biçimde yanıp söner ve doğru port daha hızlı bulunabilir.

Bu özellik, yoğun port kullanımına sahip switch ve ağ dolaplarında kablo bağlantısının fiziksel olarak izlenmesini kolaylaştırır.

PoE Güç ve Gerilim Testi

NOYAFA NF-8601W, Ethernet hattında PoE güç beslemesi bulunup bulunmadığının kontrol edilmesine yardımcı olur. PoE test fonksiyonu sayesinde IP kamera, kablosuz erişim noktası, IP telefon ve benzeri ağ cihazlarının bağlı olduğu hatlardaki güç değerleri incelenebilir.

• Ethernet hattında PoE varlığı kontrolü
• PoE gerilim değerinin görüntülenmesi
• PoE besleme sorunlarının ön tespiti
• IP kamera ve erişim noktası hatlarının kontrolü
• PoE switch çıkışlarının karşılaştırılması

PoE testi sırasında bağlı cihazın ve güç kaynağının desteklediği standartlar dikkate alınmalıdır. PoE hattında gerilim bulunması, bağlı cihaz için yeterli güç sağlandığını tek başına doğrulamayabilir.

Ping Testi ve Ağ Bağlantı Kontrolü

Ping testi, ağ üzerindeki bir hedef cihaza veri paketleri göndererek bağlantının aktif olup olmadığını kontrol eder. Bu fonksiyon; switch, yönlendirici, sunucu, IP kamera ve diğer ağ cihazlarına erişimin hızlı şekilde doğrulanmasına yardımcı olur.

• Ağ bağlantısının aktiflik kontrolü
• Yerel ağ cihazına erişim testi
• IP kamera bağlantı kontrolü
• Switch ve yönlendirici erişim testi
• Kablolama ile IP yapılandırma sorunlarının ayrıştırılması

Ping sonucunun başarısız olması yalnızca kablo arızasını göstermez. IP adresi, ağ maskesi, güvenlik duvarı, cihaz ayarları veya hedef cihazın kapalı olması da bağlantı sorununa neden olabilir.

Ağ Kurulumu ve Arıza Tespiti

NOYAFA NF-8601W, yeni ağ kurulumlarında kabloların doğrulanması ve mevcut ağlarda arıza kaynağının belirlenmesi için kullanılabilir. Kablo bağlantısı, uzunluk, port, PoE ve Ping testlerinin aynı cihaz üzerinden yapılması, sorunun fiziksel kablolamadan mı yoksa ağ yapılandırmasından mı kaynaklandığının anlaşılmasını kolaylaştırır.

Doğru Kullanım İçin Öneriler

• Test öncesinde uygun kablo ve test modu seçilmelidir.
• Kablo uzunluğu ölçümünde üretici tarafından önerilen kalibrasyon yapılmalıdır.
• RJ45 konnektörlerin temiz ve sağlam olduğu kontrol edilmelidir.
• Kablo testi sırasında mümkünse aktif ağ cihazları bağlantıdan ayrılmalıdır.
• PoE testi yapılırken hat üzerindeki gerilim ve güç değerlerine dikkat edilmelidir.
• Kablo takip işleminde alıcı hassasiyeti çevredeki parazite göre ayarlanmalıdır.
• Ping testi öncesinde cihazın ağ ayarları doğru yapılandırılmalıdır.
• Koaksiyel kablo testinde uygun bağlantı adaptörleri kullanılmalıdır.

Kullanım Alanları

• Yerel ağ ve Ethernet kurulumu
• Teknik servis ve saha çalışmaları
• Veri merkezi kablo yönetimi
• Patch panel ve switch portu eşleştirme
• IP kamera ve CCTV ağ kurulumu
• PoE erişim noktası ve IP telefon kontrolü
• Ofis, okul, hastane ve otel ağları
• Telefon ve koaksiyel kablo kontrolü
• Kablo uzunluğu ve güzergâh tespiti
• Ağ arıza tespiti ve bakım işlemleri

NOYAFA NF-8601W’nin Öne Çıkan Avantajları

• RJ45, RJ11 ve koaksiyel kablo desteği
• Sekiz kabloyu aynı anda test edebilme
• Kablo bağlantı ve pin sıralama testi
• %98’e kadar belirtilen uzunluk ölçüm doğruluğu
• Kablo takip ve toner fonksiyonu
• Port Flash ile switch portu bulma
• PoE güç ve gerilim testi
• Ping testi ve ağ bağlantı analizi
• Tek cihazda çok fonksiyonlu kullanım
• Teknik servis ve profesyonel saha çalışmalarına uygun yapı
