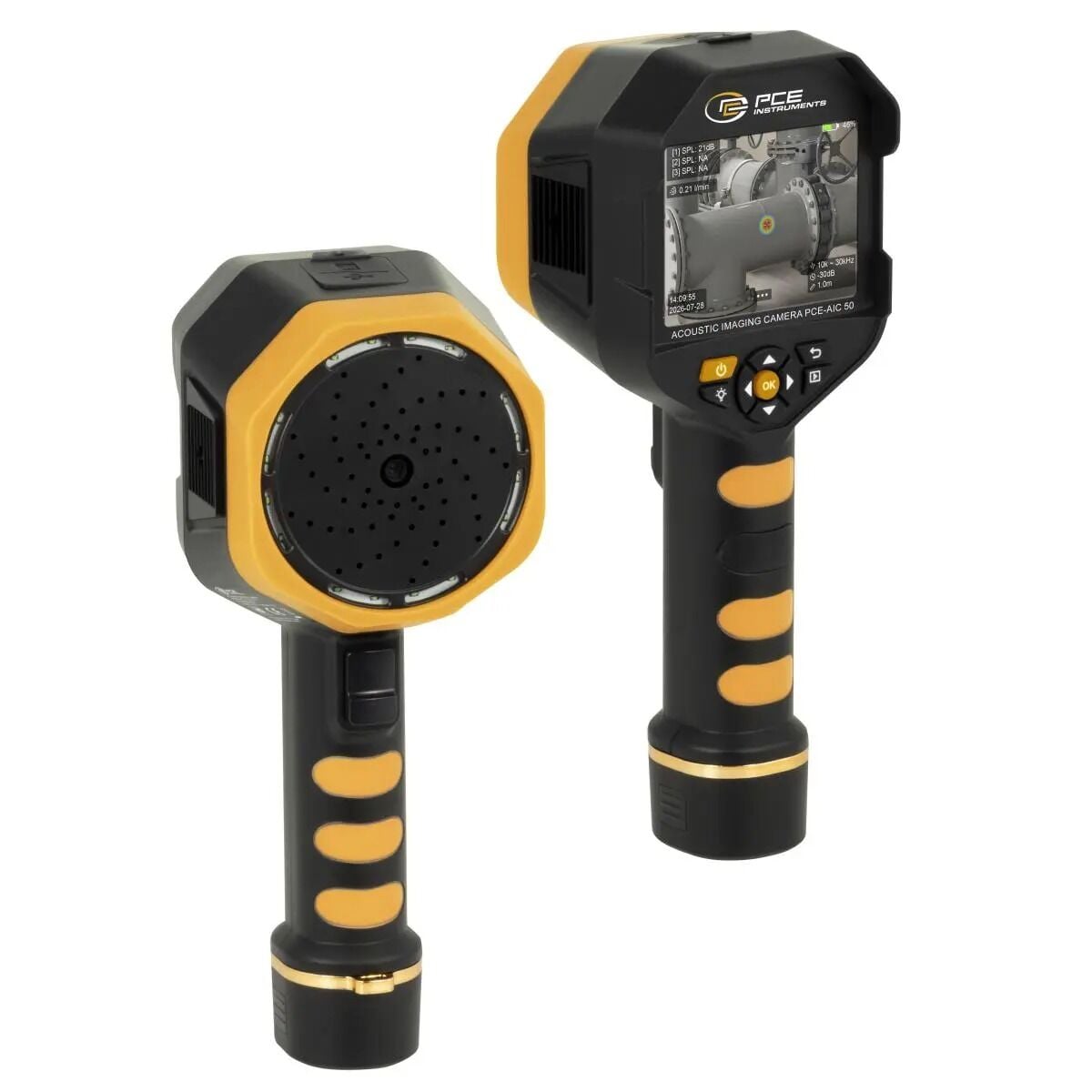

PCE-AIC 50 Akustik Kamera | 64 MEMS, 2–100 kHz

PCE-AIC 50 Akustik Kamera | 64 Kanal MEMS | 2–100 kHz

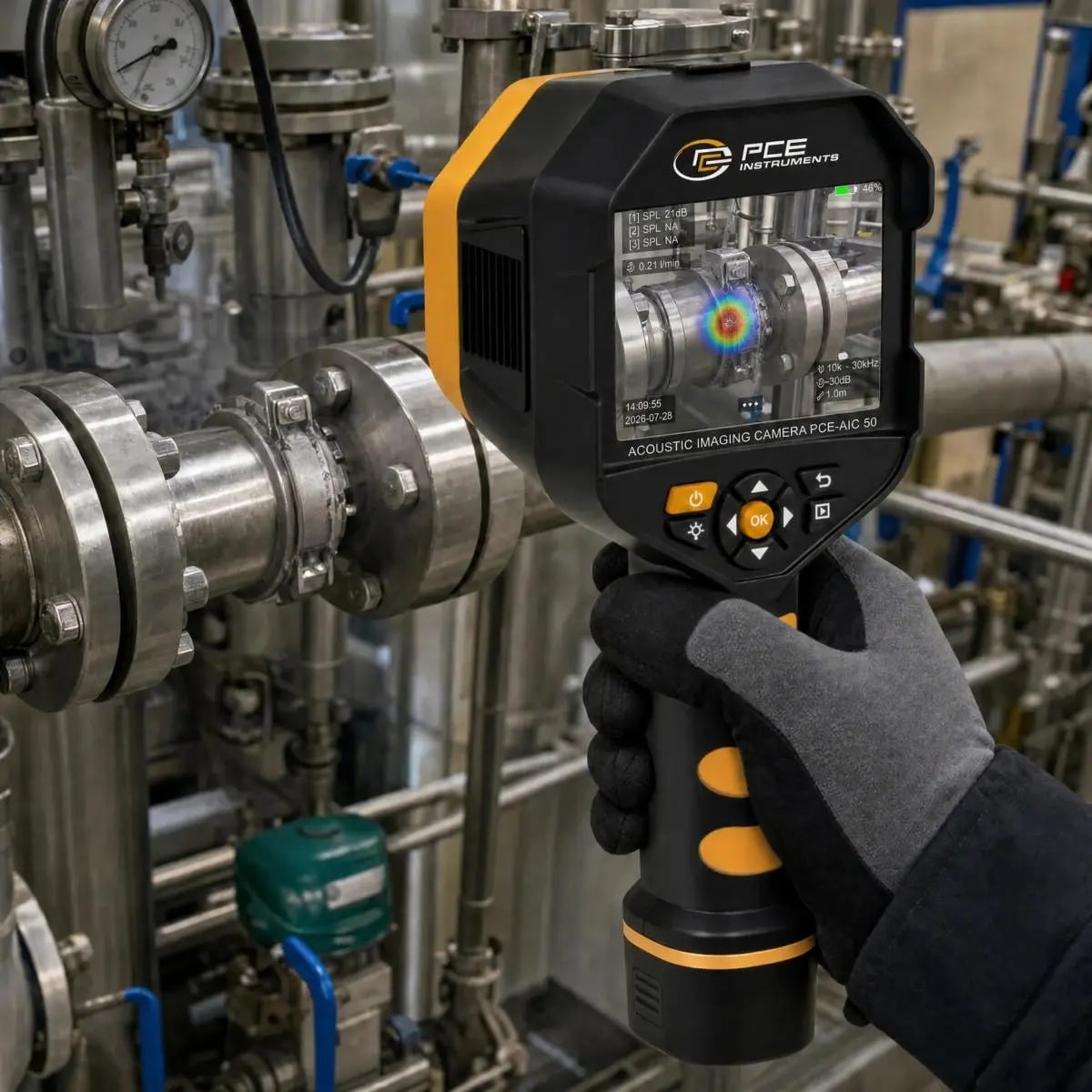

PCE-AIC 50, ses kaynaklarının hızlı ve hassas şekilde lokalize edilmesi ile basınçlı hava, gaz ve vakum kaçaklarının tespit edilmesi için geliştirilmiş taşınabilir bir akustik görüntüleme kamerasıdır.

64 kanallı MEMS dijital mikrofon dizisi, 2 kHz ile 100 kHz arasındaki ses sinyallerini algılayarak ses kaynağının optik kamera görüntüsü üzerinde gerçek zamanlı olarak görselleştirilmesini sağlar. Böylece özellikle endüstriyel bakım, kaçak kontrolü, kısmi deşarj incelemeleri ve mekanik arıza araştırmalarında ses kaynağının bulunduğu bölge daha hızlı belirlenebilir.

0,3–50 metre algılama mesafesi, ≥25 FPS görüntü yenileme hızı, entegre gaz kaçağı ve kaçak kaybı tahmini, 12 MP optik kamera, 8 GB dahili hafıza, 512 GB'a kadar microSD desteği, WLAN bağlantısı ve değiştirilebilir bataryaları sayesinde cihaz hem saha hem de uzun süreli bakım uygulamalarında kullanılabilir.

Öne Çıkan Özellikler

• 64 kanallı MEMS dijital mikrofon dizisi
• 2–100 kHz frekans aralığı
• 0,3–50 m algılama mesafesi
• ≥25 FPS akustik görüntüleme
• Ses kaynağının gerçek zamanlı lokalizasyonu
• Basınçlı hava kaçağı tespiti
• Gaz kaçağı lokalizasyonu
• Vakum kaçağı tespiti
• Entegre kaçak kaybı tahmini
• Elektrik sistemlerinde kısmi deşarj tespiti
• Tek hedef, çoklu hedef ve akustik holografi modları
• 12 MP optik kamera
• 72° ±3° görüş alanı
• 3,9 mm sabit odak uzaklığı
• 3,5 inç LCD ekran
• 640 × 480 ekran çözünürlüğü
• 8 GB dahili hafıza
• 512 GB'a kadar microSD / TF kart desteği
• USB-C ve WLAN bağlantısı
• 2,4 GHz ve 5 GHz Wi-Fi desteği
• Kablosuz görüntü aktarımı
• Cihaz üzerinde rapor oluşturma ve kayıt
• 1/4 inç tripod bağlantısı
• 2 adet değiştirilebilir lityum iyon batarya
• IP52 koruma sınıfı

Akustik Görüntüleme Nasıl Çalışır?

PCE-AIC 50 üzerindeki 64 MEMS mikrofon aynı anda çevredeki ses sinyallerini algılar. Cihaz bu mikrofonlara ulaşan sesin zaman ve seviye farklarını analiz ederek ses kaynağının yönünü hesaplar.

Hesaplanan akustik kaynak optik kamera görüntüsünün üzerine renkli bir akustik harita olarak bindirilir. Böylece kullanıcı yalnızca ses seviyesini görmekle kalmaz, sesin fiziksel olarak hangi noktadan geldiğini de ekranda görebilir.

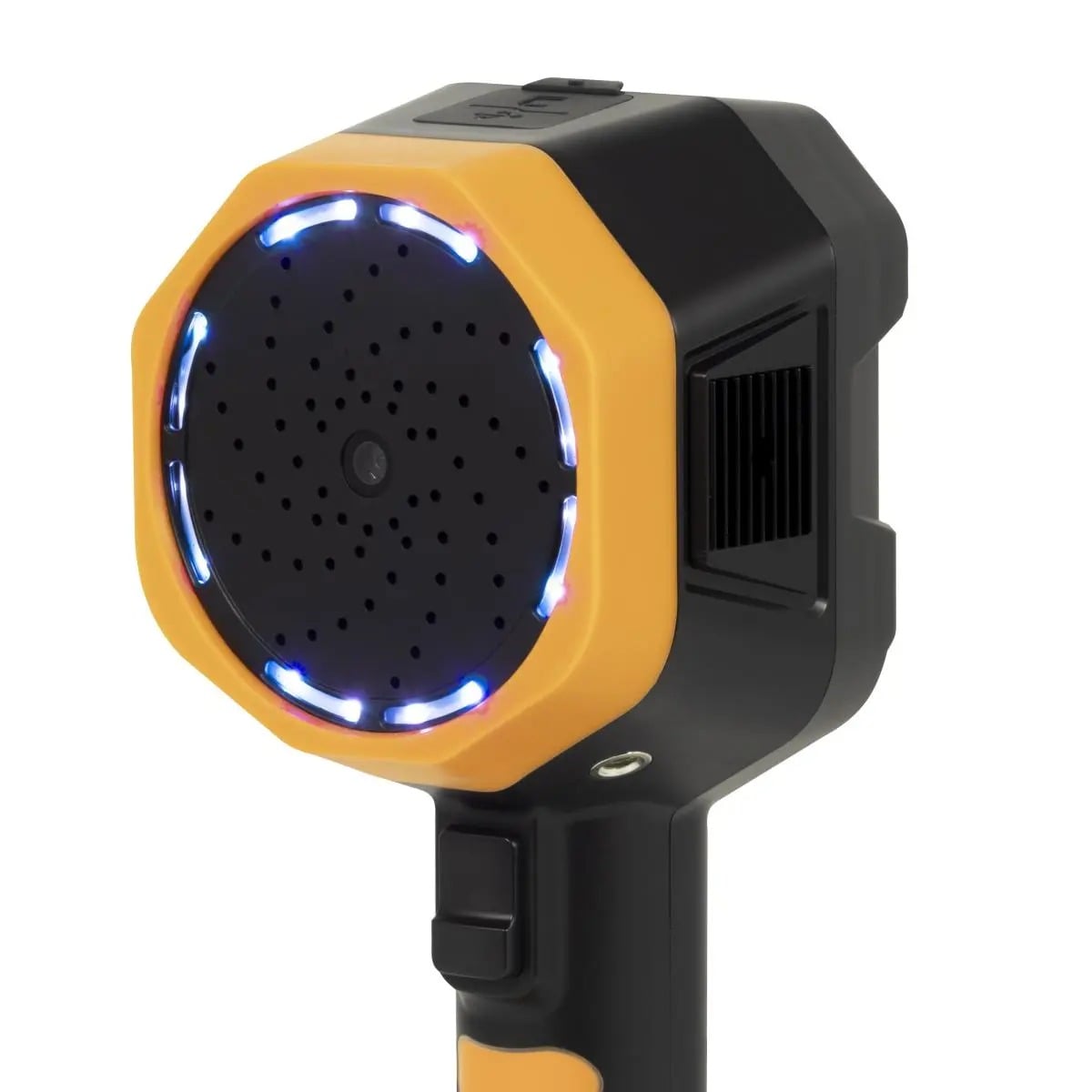

64 Kanallı MEMS Mikrofon Dizisi

PCE-AIC 50, toplam 64 adet dijital MEMS mikrofon kanalına sahiptir. Çoklu mikrofon yapısı, sesin farklı mikrofonlara ulaşma zamanını ve seviyesini karşılaştırarak ses kaynağının yönünün belirlenmesini sağlar.

MEMS mikrofon teknolojisi kompakt yapı içerisinde çok sayıda sensör kullanılmasına ve ses kaynağının hassas biçimde lokalize edilmesine olanak tanır.

2–100 kHz Frekans Aralığı

Cihaz 2 kHz ile 100 kHz arasındaki akustik sinyalleri algılayabilir. Bu geniş aralık hem duyulabilir frekansların üst bölümünü hem de insan kulağının algılayamadığı yüksek frekanslı ultrasonik olayları analiz etmeye yardımcı olur.

Basınçlı hava ve gaz kaçakları ile elektriksel kısmi deşarjlar çoğu zaman yüksek frekanslı akustik enerji oluşturduğundan 100 kHz'e kadar olan ölçüm kapasitesi bu tür uygulamalarda avantaj sağlar.

0,3–50 Metre Algılama Mesafesi

PCE-AIC 50 için belirtilen algılama mesafesi 0,3 m ile 50 m arasındadır. Bu aralık hem yakın mesafedeki boru bağlantılarının hem de erişilmesi zor veya uzaktaki ekipmanların taranmasını mümkün kılar.

Gerçek algılama performansı ses kaynağının frekansına, seviyesine, ortam gürültüsüne, mesafeye ve çevresel koşullara bağlı olarak değişebilir.

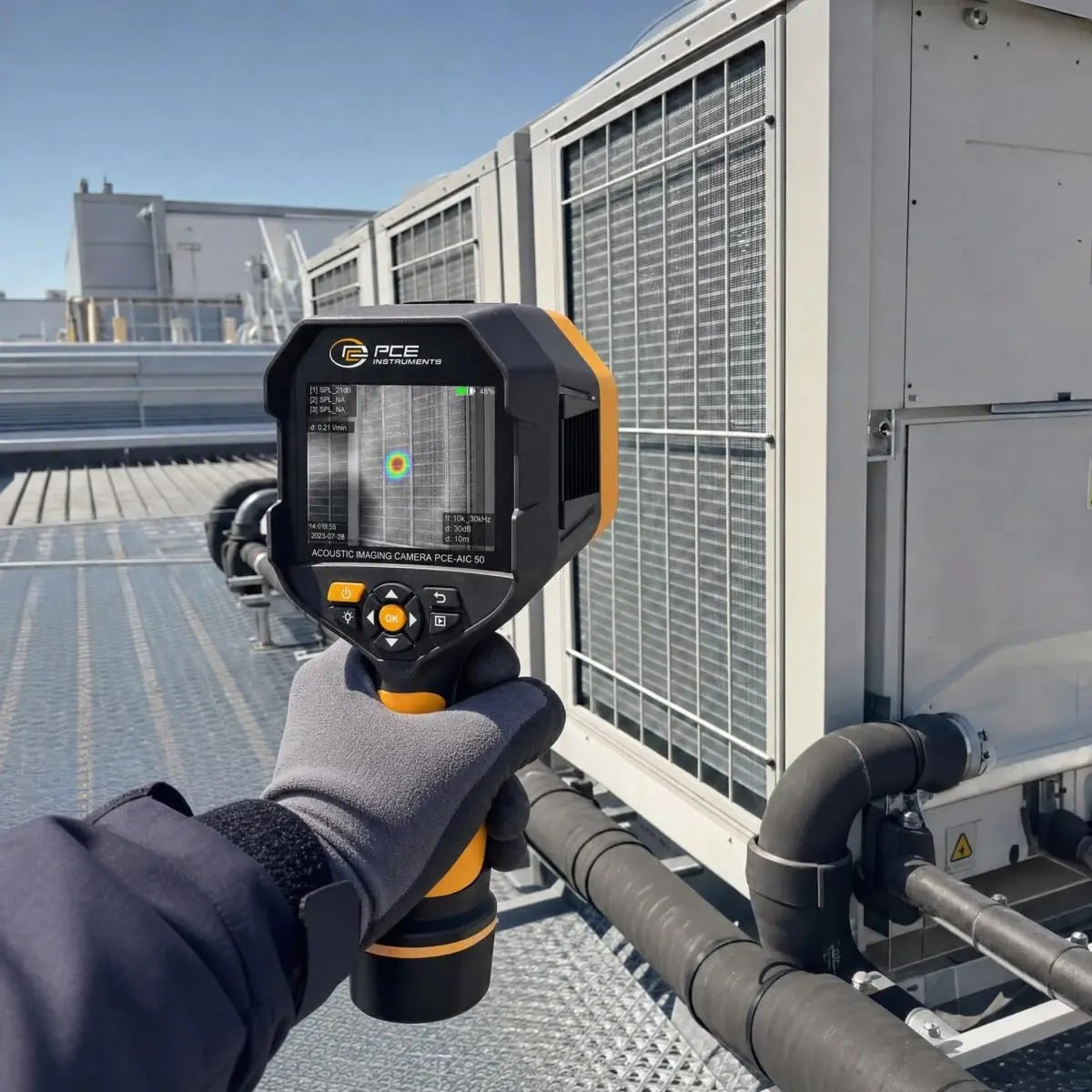

Basınçlı Hava, Gaz ve Vakum Kaçağı Tespiti

Basınç farkı bulunan sistemlerde küçük kaçak noktaları yüksek frekanslı ses oluşturabilir. PCE-AIC 50 bu sesleri algılayarak kaçak bölgesini kamera görüntüsü üzerinde işaretleyebilir.

Basınçlı hava hatları, valfler, bağlantılar, flanşlar, pnömatik sistemler ve vakum hatları tesis çalışırken geniş bir bölge üzerinden hızlı şekilde taranabilir.

Kaçak Kaybı Tahmini

Cihaz yalnızca kaçak yerini göstermekle kalmaz, entegre yazılımı üzerinden gaz çıkışı ve kaçak kaybına yönelik tahmin de gerçekleştirebilir.

Bu özellik farklı kaçak noktalarının önem sırasına göre değerlendirilmesine ve enerji kayıplarının bakım planında önceliklendirilmesine yardımcı olabilir.

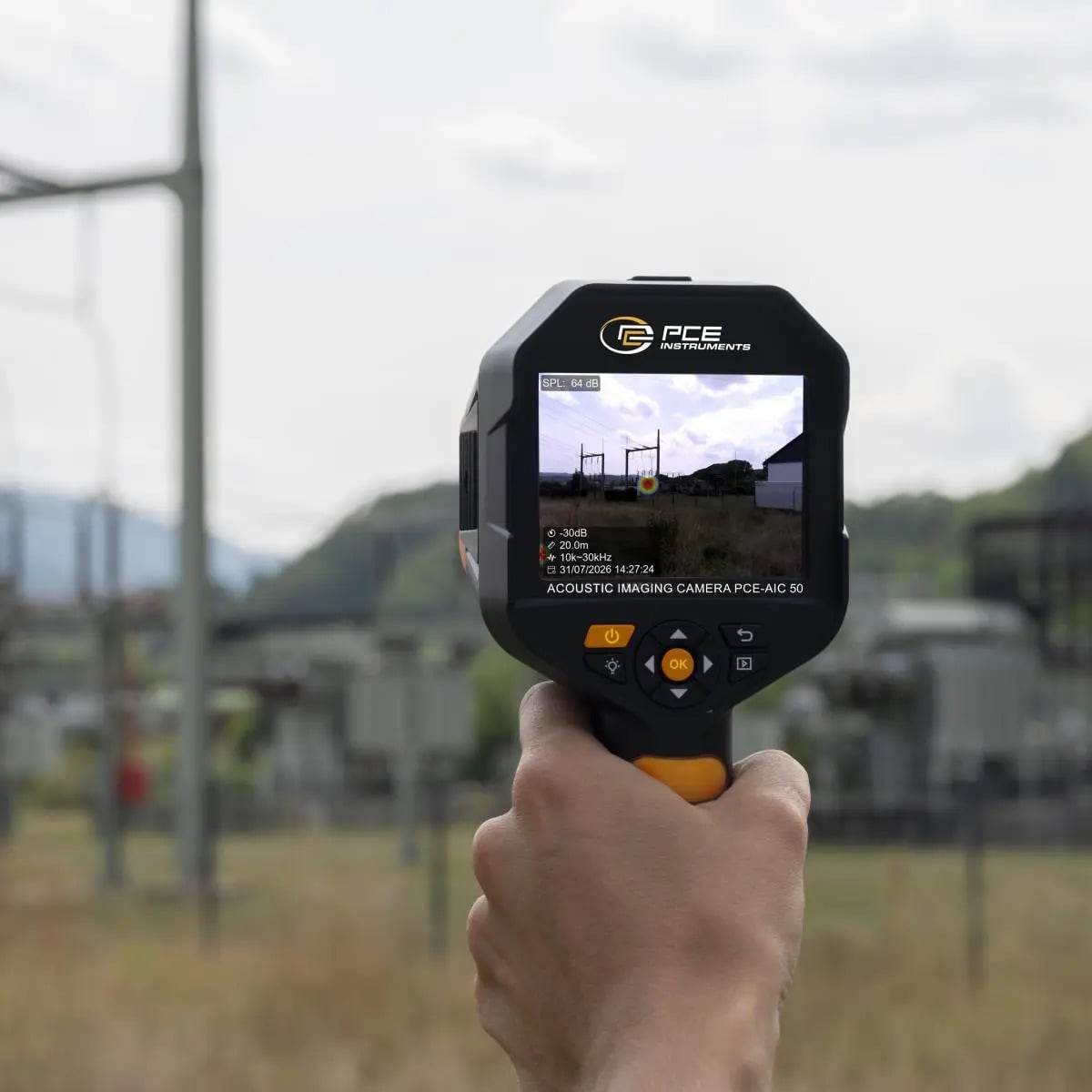

Elektrik Sistemlerinde Kısmi Deşarj Tespiti

Yüksek gerilim ve elektrik ekipmanlarında meydana gelen corona, yüzey deşarjı ve benzeri kısmi deşarj olayları yüksek frekanslı akustik sinyaller oluşturabilir.

PCE-AIC 50 bu seslerin konumunu uzaktan görselleştirmeye yardımcı olarak pano, trafo, izolatör ve elektrik bağlantılarında şüpheli bölgelerin tespitini kolaylaştırabilir.

Akustik tespit tek başına elektriksel arızanın türünü veya ekipmanın güvenli olduğunu kanıtlamaz; gerekli durumlarda uygun elektriksel test yöntemleriyle doğrulama yapılmalıdır.

Tek Hedef, Çoklu Hedef ve Akustik Holografi

PCE-AIC 50 farklı ölçüm görevleri için birden fazla akustik görüntüleme modu sunar.

• Tek hedef: Baskın tek bir ses kaynağının lokalizasyonuna odaklanır.
• Çoklu hedef: Görüş alanındaki birden fazla akustik kaynağın değerlendirilmesini kolaylaştırır.
• Akustik holografi: Ses dağılımının daha kapsamlı görsel analizine yardımcı olur.

Optik Kamera ve Gerçek Zamanlı Görselleştirme

Cihazın entegre optik kamerası akustik haritanın gerçek ekipman görüntüsü üzerine bindirilmesini sağlar. Üretici, optik kamera için 12 MP kamera ve 72° görüş alanı bilgisi vermektedir.

3,9 mm sabit odaklı optik yapı sayesinde kullanıcı ölçüm alanını ekranda takip ederken ses kaynağının fiziksel konumunu doğrudan belirleyebilir.

25 FPS Görüntü Yenileme

Akustik görüntüleme yaklaşık 25 FPS kare hızında gerçekleştirilir. Böylece cihaz hareket ettirilirken veya farklı ekipmanlar taranırken akustik kaynakların ekran üzerinde daha akıcı biçimde izlenmesi sağlanır.

3,5 İnç LCD Ekran

PCE-AIC 50 üzerinde 3,5 inç LCD ekran bulunur. Ekran çözünürlüğü 640 × 480 pikseldir.

Optik görüntü, akustik harita, seçilen ölçüm modu ve analiz bilgileri cihaz üzerinden doğrudan takip edilebilir.

Renk Paletleri

Akustik görüntülemenin daha kolay yorumlanması için farklı renk paletleri kullanılabilir.

• Rainbow / Gökkuşağı
• Iron Red / Demir Kırmızısı
• White Hot / Beyaz Sıcak

Görüntü, Video ve Rapor Kaydı

PCE-AIC 50 ölçüm sırasında görüntü ve video kayıtlarının saklanmasını destekler. Analiz sonuçları cihaz üzerinde kaydedilebilir ve sahadaki ölçümlerin daha sonra incelenmesi için dokümantasyon oluşturulabilir.

Cihaz üzerinde analiz raporlarının oluşturulabilmesi bakım personelinin tespit edilen kaçak veya arıza noktalarını belgelemelerini kolaylaştırır.

8 GB Hafıza ve 512 GB microSD Desteği

Cihaz 8 GB dahili depolama alanına sahiptir. TF / microSD kart yuvası kullanılarak depolama kapasitesi 512 GB'a kadar genişletilebilir.

Yüksek kapasite desteği özellikle çok sayıda görüntü, video ve bakım kaydının saha çalışması boyunca cihaz üzerinde tutulmasını kolaylaştırır.

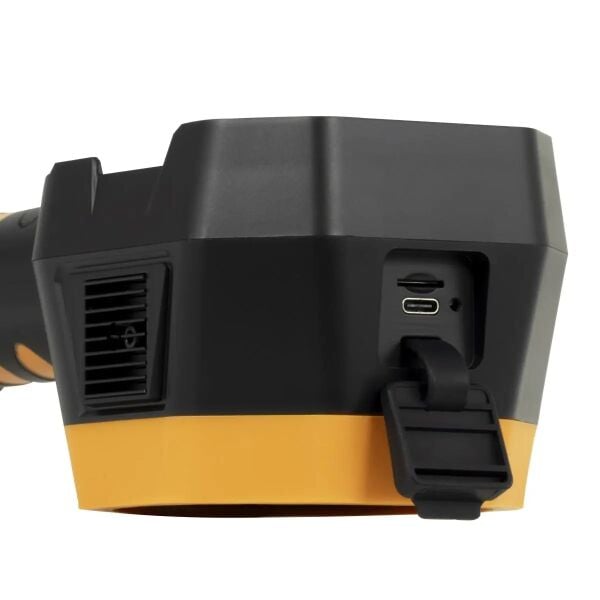

USB-C ve WLAN Veri Aktarımı

PCE-AIC 50 USB-C ve WLAN veri arayüzlerine sahiptir. Kablosuz bağlantı IEEE 802.11a/b/g/n/ac standartlarını destekler ve 2,4 GHz ile 5 GHz ağlarda kullanılabilir.

Kablosuz görüntü aktarımı sayesinde cihaz üzerindeki verilerin uygun harici sistemlerle paylaşılması kolaylaştırılır.

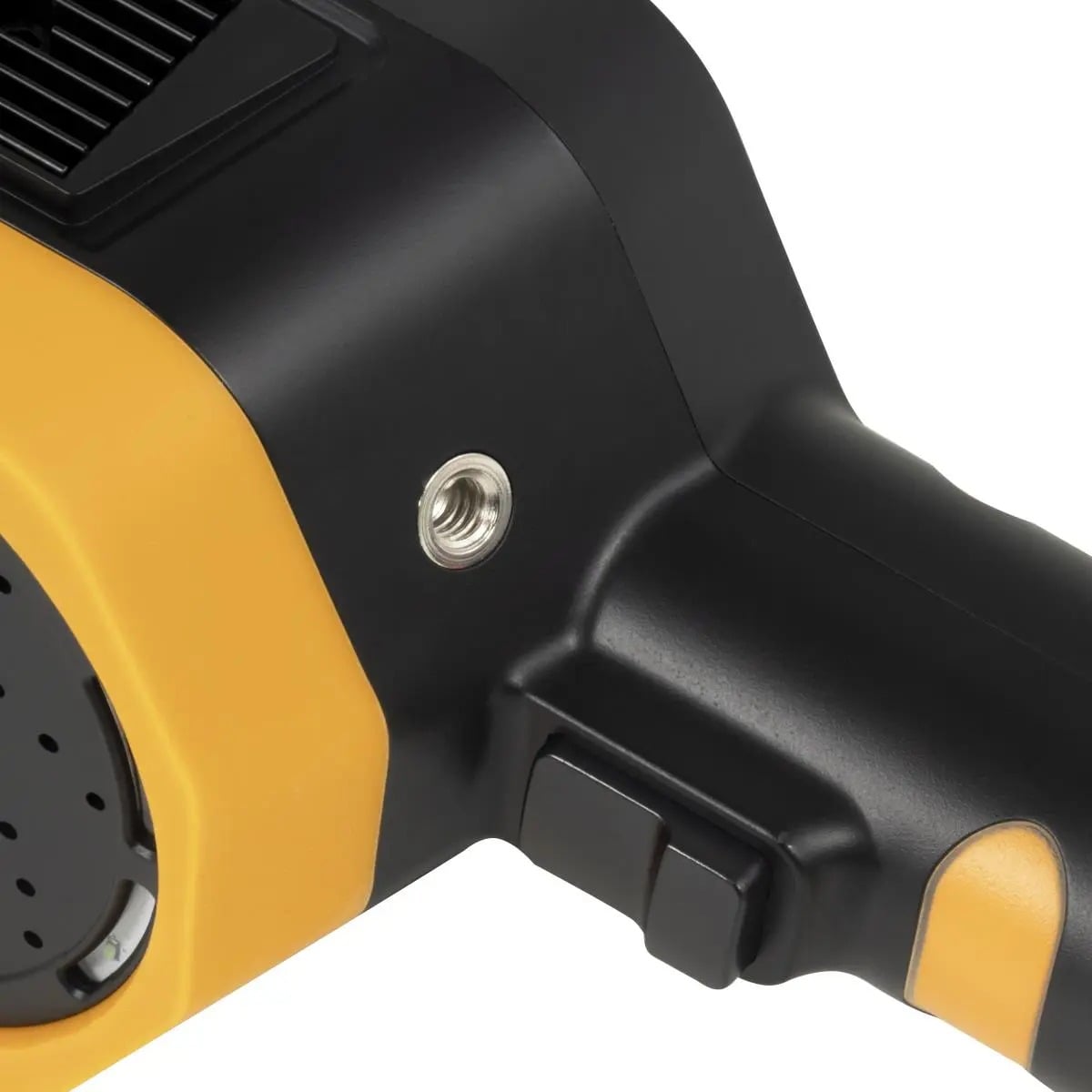

1/4 İnç Tripod Bağlantısı

Cihaz gövdesinde standart 1/4 inç tripod dişi bulunur. Bu bağlantı sayesinde PCE-AIC 50 uygun bir tripoda sabitlenebilir.

Tripod kullanımı sabit bir noktadan uzun süreli gözlem, karşılaştırmalı test veya titreşimsiz görüntü kaydı gereken uygulamalarda avantaj sağlar.

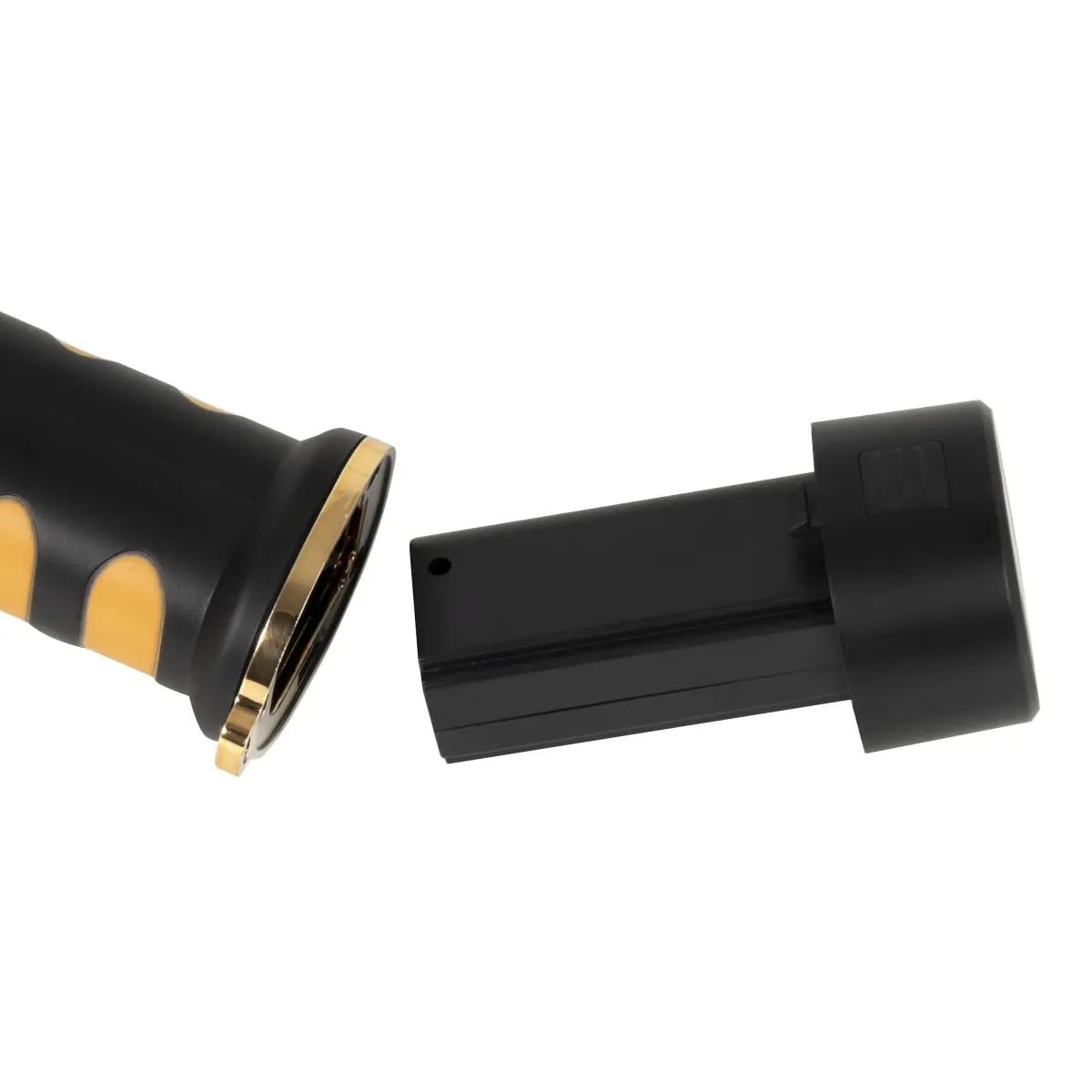

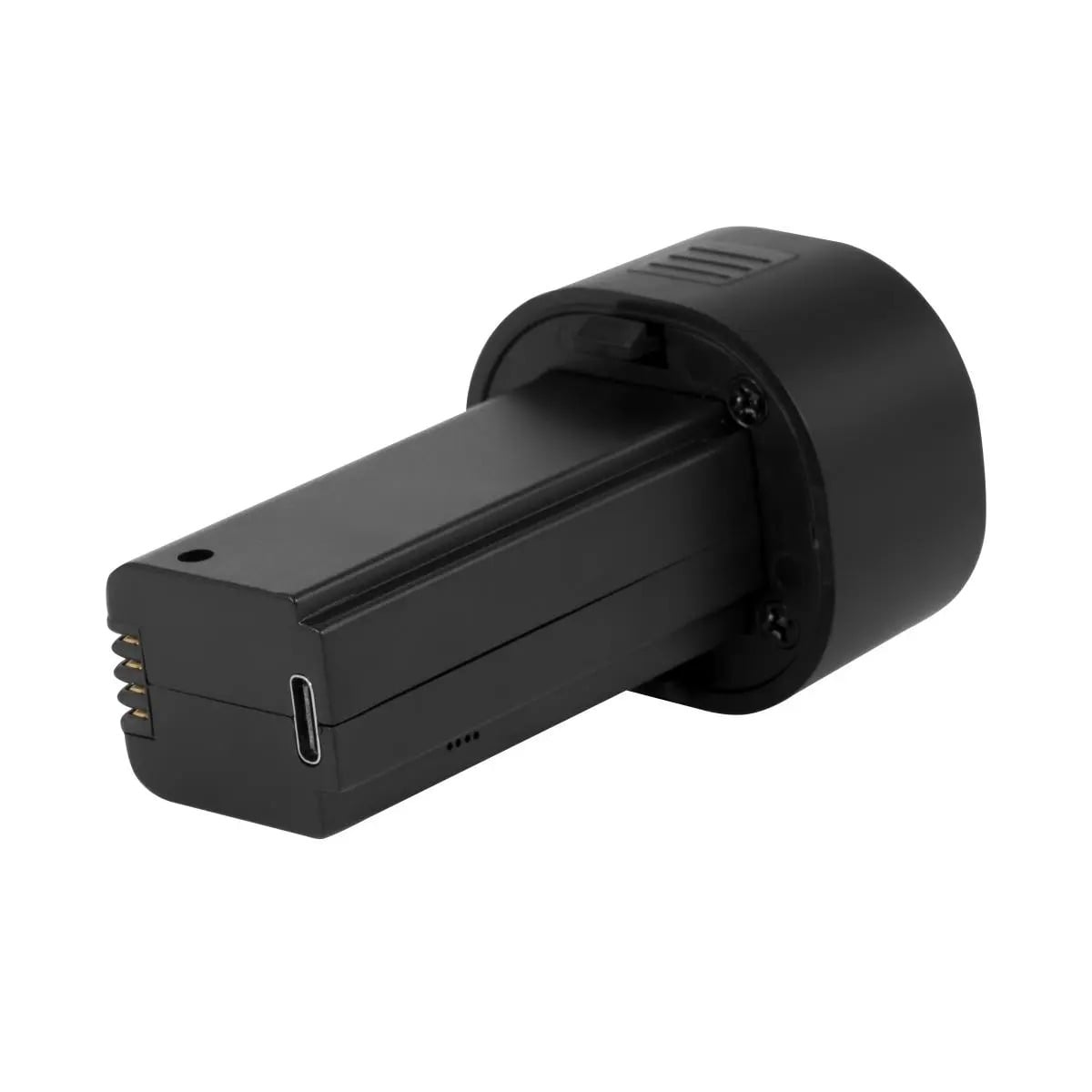

Değiştirilebilir Lityum İyon Bataryalar

PCE-AIC 50 iki adet çıkarılabilir 3,7 V lityum iyon batarya paketiyle teslim edilir. Üretici teknik verisinde batarya kapasitesi 5000 mAh ve enerji değeri 18,25 Wh olarak belirtilmektedir.

Bataryaların değiştirilebilir olması uzun saha çalışmalarında boşalan bataryanın yedek bataryayla değiştirilmesine olanak tanır.

IP52 Koruma Sınıfı

Cihaz IP52 koruma sınıfına sahiptir. Bu sınıf sınırlı toz girişine ve belirli açılardan gelen su damlalarına karşı koruma sağlar.

IP52 cihazın su geçirmez olduğu veya yağmur altında sınırsız kullanılabileceği anlamına gelmez.

Kullanım Alanları

• Basınçlı hava kaçaklarının tespiti
• Gaz kaçaklarının lokalizasyonu
• Vakum sistemi kaçak kontrolü
• Pnömatik hatların kontrolü
• Valf ve bağlantı noktası kontrolleri
• Elektrik sistemlerinde kısmi deşarj incelemesi
• Corona ve yüzey deşarjı araştırmaları
• Makine ve rulman kaynaklı ses analizi
• Üretim hattı bakım kontrolleri
• Enerji kaybı araştırmaları
• Bina teknik sistemleri
• Önleyici bakım
• Durum izleme
• Ar-Ge ve akustik kaynak analizi

PCE-AIC 50 Nasıl Kullanılır?

1. Cihazı açın ve ölçüm yapılacak sistemi görüş alanına alın.
2. Uygulamaya uygun frekans aralığını ve görüntüleme modunu seçin.
3. Cihazı kontrol edilecek ekipmana doğru yöneltin.
4. Akustik renk haritasını optik görüntü üzerinde takip edin.
5. Gerekirse tek hedef veya çoklu hedef modunu kullanın.
6. Kaçak uygulamalarında şüpheli noktayı lokalize edin.
7. Uygun olduğunda kaçak kaybı tahmin fonksiyonunu kullanın.
8. Görüntü veya video kaydı oluşturun.
9. Ölçüm raporunu cihaz üzerinde kaydedin.
10. Gerekirse verileri USB-C veya WLAN üzerinden aktarın.
