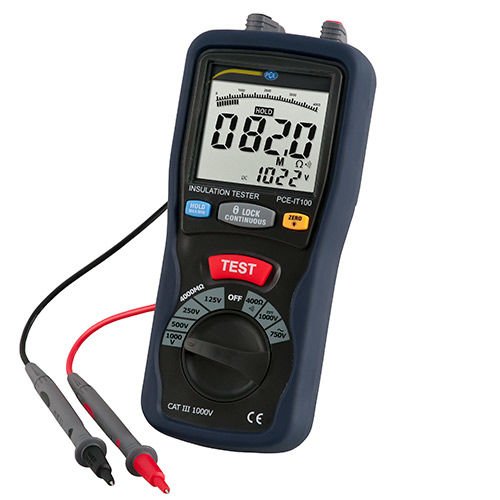

PCE-IT100 İzolasyon Test Cihazı
Ürüne Genel Bakış :
İzolasyon test cihazı PCE-IT100, maksimum 4000 MΩ değerine kadar 125 V, 250 V, 500 V ve 1000 V izolasyon dirençlerinin yardımcı gerilimlerini tespit eder. Ayrıca, 400 up 'ye kadar düşük direnç ölçümü ve bu izolasyon test cihazı tarafından alternatif ve aynı zamanda DC gerilimleri için bir ölçüm fonksiyonu sunulmaktadır. Bir bip sesi olan bir süreklilik test cihazı da, izolasyon test cihazının ekipmanının bir parçasıdır. Mevcut ölçülen değeri tutmak için bir veri tutma işlevine ek olarak, izolasyon test cihazındaki maksimum veya minimum Değer, voltaj ve düşük-ohm ölçümü sırasında da kaydedilebilir.

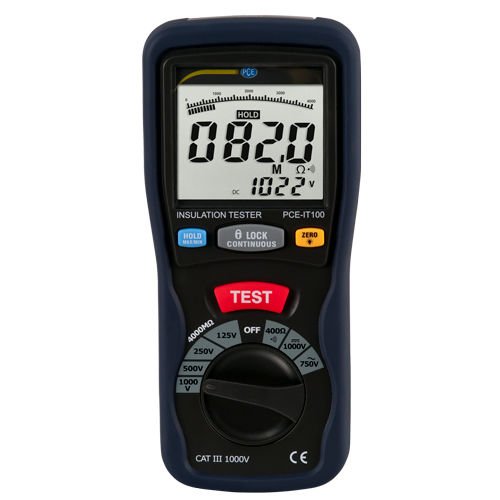

Büyük sayılar ve aydınlatma sayesinde, zorlu aydınlatma koşullarında bile izolasyon test cihazının ekranı kolayca okunabilir. Ölçüm fonksiyonlarını seçmek için büyük düğmeler ve döner düğme, PCE-IT 100 yalıtım ölçerin kolay bir şekilde çalışmasını sağlar. İzolasyon test cihazının tedarik kapsamı, test probları ile bir set test kabloları, timsah klipsli bir test kablosu ve yalıtım ölçerin çalışması için 6 pil içerir.
Ürünün Genel Özellikleri :
|
İzolasyon test cihazı PCE-IT100, 4000 MΩ / CAT III 1000 V'a kadar yalıtım direnci için tek kullanımlık veya sürekli ölçüm / max / min değer fonksiyonu |
|||||||||
|
İzolasyon test cihazı PCE-IT100, maksimum 4000 MΩ değerine kadar 125 V, 250 V, 500 V ve 1000 V izolasyon dirençlerinin yardımcı gerilimlerini tespit eder. Ayrıca, 400 up 'ye kadar düşük direnç ölçümü ve bu izolasyon test cihazı tarafından alternatif ve aynı zamanda DC gerilimleri için bir ölçüm fonksiyonu sunulmaktadır. Bir bip sesi olan bir süreklilik test cihazı da, izolasyon test cihazının ekipmanının bir parçasıdır. Mevcut ölçülen değeri tutmak için bir veri tutma işlevine ek olarak, izolasyon test cihazındaki maksimum veya minimum Değer, voltaj ve düşük-ohm ölçümü sırasında da kaydedilebilir. Büyük sayılar ve aydınlatma sayesinde, zorlu aydınlatma koşullarında bile izolasyon test cihazının ekranı kolayca okunabilir. Ölçüm fonksiyonlarını seçmek için büyük düğmeler ve döner düğme, PCE-IT 100 yalıtım ölçerin kolay bir şekilde çalışmasını sağlar. İzolasyon test cihazının tedarik kapsamı, test probları ile bir set test kabloları, timsah klipsli bir test kablosu ve yalıtım ölçerin çalışması için 6 pil içerir.
İzolasyon ölçümü için gözlemlenen sınırlar;
- Yeni tesisler için (kuru odalar): 1000 ohm x volt çalışma voltajı
(örneğin 230 voltta> 230 kohms)
- Yeni kurulumlar için (ıslak odalar, açık havada): 500 ohm x volt çalışma voltajı
- Topraklı cihazlar: 1000 ohm x volt çalışma voltajı
- Korumalı cihazlar: 2 Mohm
- Elektrikli aletler: 2 Mohm
- Ekstra düşük voltaj: 250 kOhm
- Elektrik ölçüm cihazları: 5 Mohm
- Ortak test gerilimi değerleri düşük voltaj ve telekomünikasyon sistemleri için 100 volt, bina kurulumu ve ev aletleri için 500 volt, alçak gerilim motorları ve transformatörler için 1000 volttur. |
Ürünün Teknik Özellikleri :

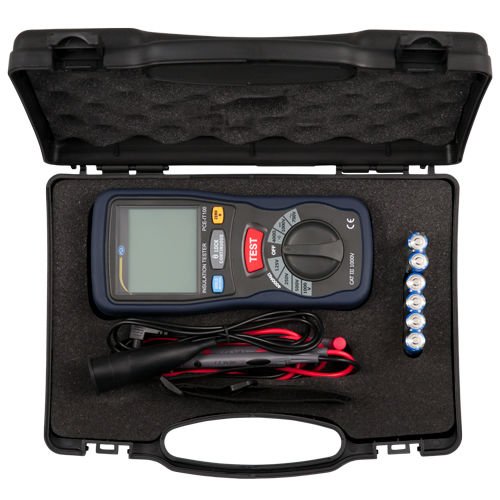

Teslimat İçeriği:
1 x İzolasyon Test Cihazı PCE-IT 100,

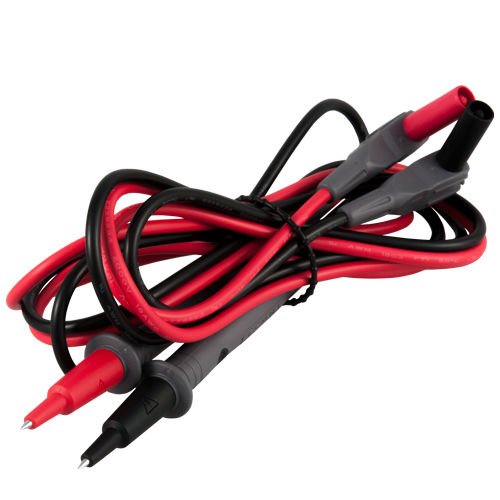

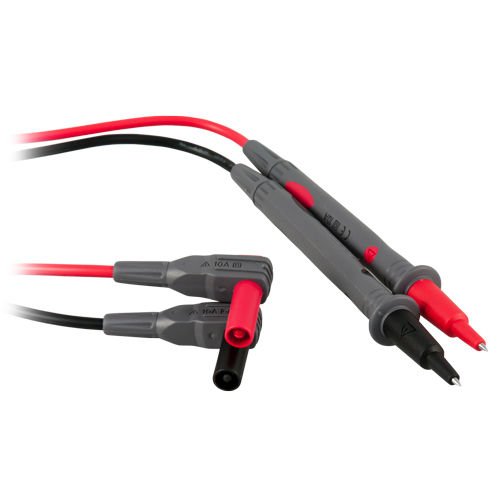

1 x Test Ucu Seti,

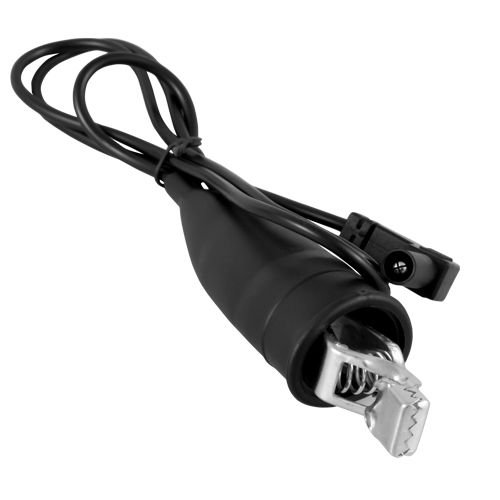

1 x Timsah Klipsi (1 m kabloya);
6 x 1,5V AA Pil,
1 x Taşıma Kayışı.
|
Ölçüm Aralığı |
|
|
AC Voltajı (40 ... 400 Hz) |
750V |
|
Çözünürlük |
1V |
|
Hassasiyet |
± 0.8% ± 3 dgt |
|
DC Voltajı |
1000V |
|
Çözünürlük |
1V |
|
Hassasiyet |
± 1.2% ± 10 dgt |
|
Direnç |
40 Ω / 400 Ω |
|
Çözünürlük |
0.01 Ω / 0.1 Ω |
|
Hassasiyet |
± 1.2% ± 3 dgt |
|
Yalıtım Direnci |
4 MΩ / 40 MΩ / 400 MΩ / 4000 MΩ |
|
Çözünürlük |
0.001 MΩ / 0.01 MΩ / 0.1 MΩ / 1 MΩ |
|
Yalıtım Direnci |
|
|
125V |
± (2% + 10 dgt) / ± (2% + 10 dgt) / |
|
250V |
± (2% + 10 dgt) / ± (2% + 10 dgt) / |
|
500V |
± (2% + 10 dgt) / ± (2% + 10 dgt) / |
|
1000V |
± (3% + 10 dgt) / ± (2% + 10 dgt) / |
|
Süreklilik Testi |
Bip: ≤ 35 Ω, test akımı ≤ 200 mA |
|
Ekipman Temini |
6 x 1,5V AA pil |
|
Çevre Koşulları |
0 ... 40 ° C / 32 ... 104 ° F, <80% RH (çalışma) |
|
Boyut |
200 x 92 x 50 mm / 7.9 x 3.6 x 2 inç |
|
Ağırlık |
700 g / 1.5 lbs (batarya ile birlikte) |
|
Standardizasyon |
IEC10101, CAT III 1000V |
