PCE-OC 50 Osiloskop

Açıklama: Multimetre ve sinyal jeneratörlü Osiloskop / 2 kanallı / 10 MHz bant genişliği
/ DC ve AC voltaj / DC ve AC akım / Prob ve test uçları dahil / USB-C / Şarjlı
Pil ile çalışma

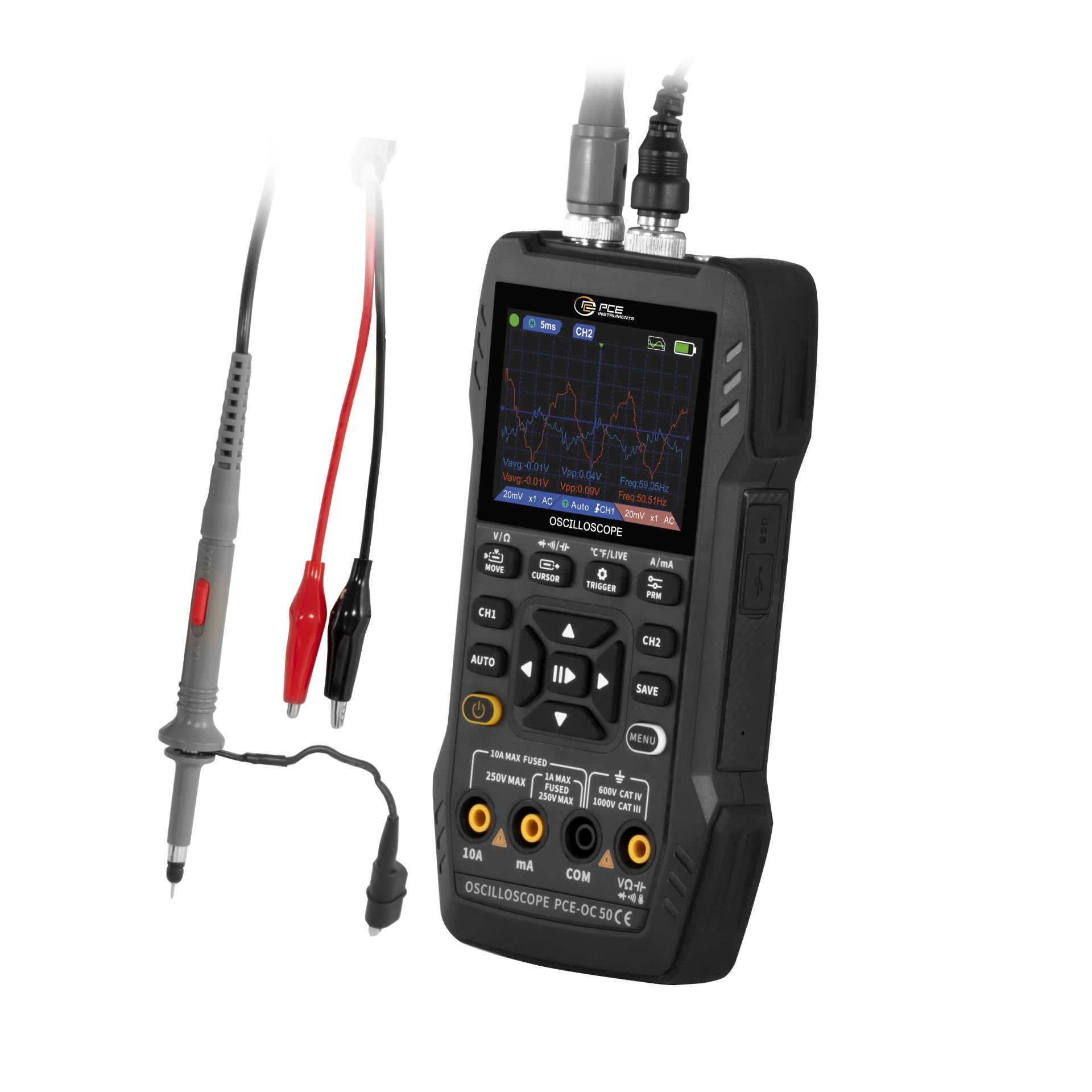

Bu yenilikçi 3'ü 1 arada Osiloskop, güçlü bir Osiloskop, çok yönlü bir
multimetre ve bir sinyal jeneratörünün mükemmel birleşimidir. Ölçüm görevlerini
verimli bir şekilde yerine getirmek için kompakt, çok yönlü ve kullanıcı dostu
bir cihaz arayan elektronik teknisyenleri, mühendisler ve hobi kullanıcıları
için özel olarak geliştirilmiştir.

2 kanallı Osiloskop, 10 MHz bant genişliği ve 50 MS/s örnekleme hızı sunarak
sinyallerin güvenilir bir şekilde kaydedilmesini ve analiz edilmesini sağlar.
İster devrelerde sorun giderme, ister dalga formlarını gözlemleme veya geçici
durumları analiz etme olsun, bu Osiloskop net ve kesin sonuçlar verir. Yüksek
çözünürlüğü ve basit kullanımı sayesinde karmaşık sinyal eğrileri bile kolayca
görselleştirilebilir. Osiloskop görüntüsü ekran görüntüsü olarak dahili belleğe

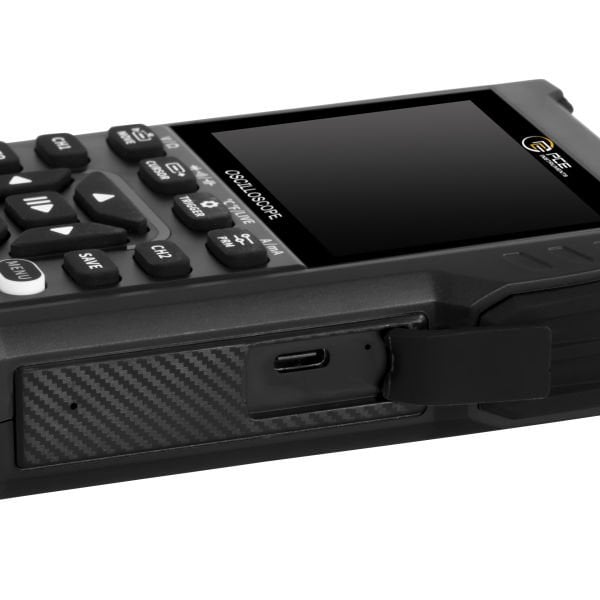

kaydedilebilir ve USB-C arayüzü üzerinden bir bilgisayara aktarılabilir.

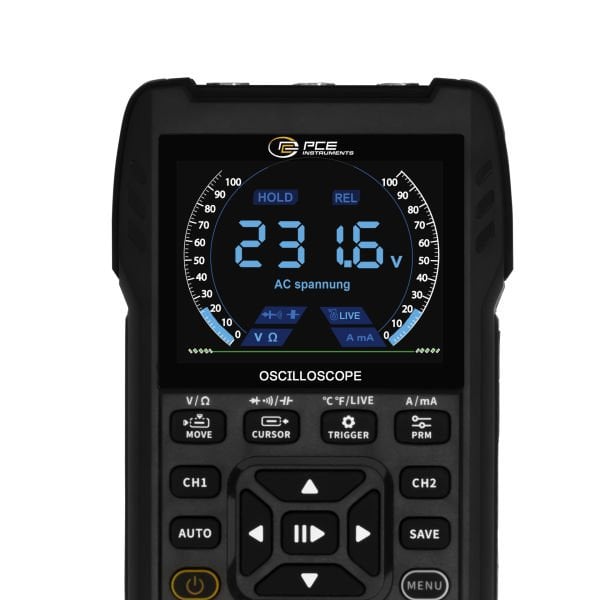

Cihaz ayrıca çok çeşitli ölçümleri kapsayan kapsamlı multimetre fonksiyonlarına
sahiptir. Bunlar arasında gerilim ölçümleri (DC ve AC gerilim), akım ölçümleri
(DC ve AC akım), direnç ölçümleri, kapasitans ölçümleri ve diyot testi yer
alır. Bir başka pratik özellik de, gerilim altındaki kabloları güvenilir bir
şekilde tespit etmenizi sağlayan entegre temassız gerilim algılamadır.

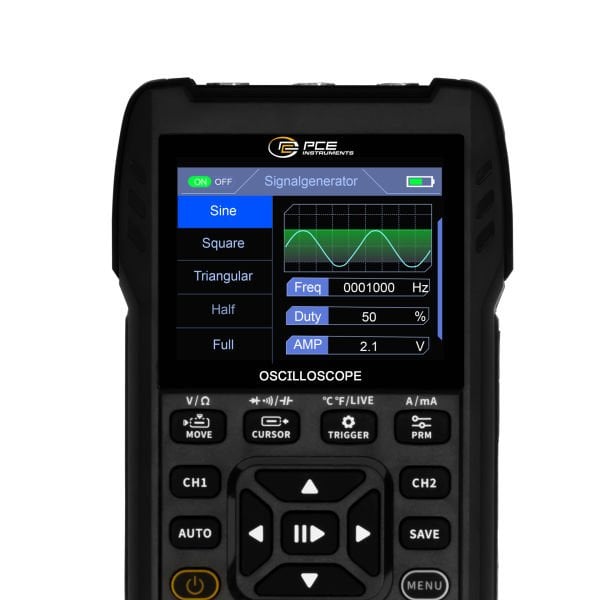

Sinyal jeneratörü, 1 Hz ila 2 MHz aralığında sinyaller üreterek cihazı ideal
bir şekilde tamamlar. Sinüs, kare, üçgen, yarım dalga, tam dalga, gürültü ve DC
sinyalleri gibi çeşitli sinyal şekillerini destekler. Bu işlev osiloskobu
özellikle testler, simülasyonlar ve devre geliştirme için kullanışlı hale
getirir. Kompakt tasarımı ve Osiloskop, multimetre ve sinyal jeneratörü
kombinasyonu sayesinde bu cihaz, elektronikle çalışırken verimliliğe ve
hassasiyete önem veren herkes için vazgeçilmez bir araçtır.

Özellikler: - 2 kanallı osiloskop
- Bant genişliği: 10 MHz, örnekleme hızı: 50 MS/s
- Multimetre fonksiyonları
- Gerilim, akım, direnç
- Kapasitans, temassız voltaj algılama
- Sinyal jeneratörü: 1 Hz ... 2 MHz

Teknik Bilgiler: DC Voltaj
Ölçüm aralığı 0 ... 9,999 V
Çözünürlük 0,001 V
Hassasiyet Ölçüm değerinin ±%0,5'i + 3 Dijit

DC Voltaj
Ölçüm aralığı 10 ... 99,99 V
Çözünürlük 0,01 V
Hassasiyet Ölçüm değerinin ±%0,5'i + 3 Dijit

DC Voltaj
Ölçüm aralığı 100 ... 999,9 V
Çözünürlük 0,1 V
Hassasiyet Ölçüm değerinin ±%0,5'i + 3 Dijit

DC Akım
Ölçüm aralığı 0 ... 9999 µA
Çözünürlük 1 µA
Hassasiyet Ölçüm değerinin ±%1,2'si + 3 Dijit

DC Akım
Ölçüm aralığı 10 ... 99,99 mA
Çözünürlük 0,01 mA
Hassasiyet Ölçüm değerinin ±%1,2'si + 3 Dijit

DC Akım
Ölçüm aralığı 100 ... 999,9 mA
Çözünürlük 0,1 mA
Hassasiyet Ölçüm değerinin ±%1,2'si + 3 Dijit

DC Akım
Ölçüm aralığı 1 ... 9,999 A
Çözünürlük 0,001 A
Hassasiyet Ölçüm değerinin ±%1,2'si + 3 Dijit

Kapasite
Ölçüm aralığı 0 ... 9,999 nF
Çözünürlük 0,001 nF
Hassasiyet Ölçüm değerinin ±%2'si + 5 Dijit

Kapasite
Ölçüm aralığı 10 ... 99,99 nF
Çözünürlük 0,01 nF
Hassasiyet Ölçüm değerinin ±%2'si + 5 Dijit

Kapasite
Ölçüm aralığı 100 ... 999,9 nF
Çözünürlük 0,1 nF
Hassasiyet Ölçüm değerinin ±%2'si + 5 Dijit

Kapasite
Ölçüm aralığı 1 ... 9,999 µF
Çözünürlük 0,001 µF
Hassasiyet Ölçüm değerinin ±%2'si + 5 Dijit

Kapasite
Ölçüm aralığı 10 ... 99,99 µF
Çözünürlük 0,01 µF
Hassasiyet Ölçüm değerinin ±%2'si + 5 Dijit

Kapasite
Ölçüm aralığı 100 ... 999,9 µF
Çözünürlük 0,1 µF
Hassasiyet Ölçüm değerinin ±%2'si + 5 Dijit

Kapasite
Ölçüm aralığı 1 ... 9,999 mF
Çözünürlük 0,001 mF
Hassasiyet Ölçüm değerinin ±%2'si + 20 Dijit

Kapasite
Ölçüm aralığı 10 ... 99,99 mF
Çözünürlük 0,01 mF
Hassasiyet Ölçüm değerinin ±%2'si + 20 Dijit

AC Voltaj
Ölçüm aralığı 0 ... 9,999 V
Çözünürlük 0,001 V
Hassasiyet Ölçüm değerinin ±%1'i + 3 Dijit

AC Voltaj
Ölçüm aralığı 10 ... 99,99 V
Çözünürlük 0,01 V
Hassasiyet Ölçüm değerinin ±%1'i + 3 Dijit

AC Voltaj
Ölçüm aralığı 100 ... 750 V
Çözünürlük 0,1 V
Hassasiyet Ölçüm değerinin ±%1'i + 3 Dijit

AC Akım
Ölçüm aralığı 0 ... 9999 µA
Çözünürlük 1 µA
Hassasiyet Ölçüm değerinin ±%1,5'i + 3 Dijit

AC Akım
Ölçüm aralığı 10 ... 99,99 mA
Çözünürlük 0,01 mA
Hassasiyet Ölçüm değerinin ±%1,5'i + 3 Dijit

AC Akım
Ölçüm aralığı 100 ... 999,9 mA
Çözünürlük 0,1 mA
Hassasiyet Ölçüm değerinin ±%1,5'i + 3 Dijit

AC Akım
Ölçüm aralığı 1 ... 9,999 A
Çözünürlük 0,001 A
Hassasiyet Ölçüm değerinin ±%1,5'i + 3 Dijit

Direnç
Ölçüm aralığı 0 ... 999,9 Ω
Çözünürlük 0,1 Ω
Hassasiyet Ölçüm değerinin ±%0,5'i + 3 Dijit

Direnç
Ölçüm aralığı 1 ... 9,999 kΩ
Çözünürlük 0,001 kΩ
Hassasiyet Ölçüm değerinin ±%0,5'i + 3 Dijit

Direnç
Ölçüm aralığı 10 ... 99,99 kΩ
Çözünürlük 0,01 kΩ
Hassasiyet Ölçüm değerinin ±%0,5'i + 3 Dijit

Direnç
Ölçüm aralığı 100 ... 999,9 kΩ
Çözünürlük 0,1 kΩ
Hassasiyet Ölçüm değerinin ±%0,5'i + 3 Dijit

Direnç
Ölçüm aralığı 1 ... 9,999 M Ω
Çözünürlük 0,001 M Ω
Hassasiyet Ölçüm değerinin ±%0,5'i + 3 Dijit

Direnç
Ölçüm aralığı 10 ... 99,99 M Ω
Çözünürlük 0,01 M Ω
Hassasiyet Ölçüm değerinin ±%1,5'i + 3 Dijit

Sıcaklık Sensörü
Ölçüm aralığı -55 ... +1300 °C
Çözünürlük 0,1 °C
Hassasiyet Ölçüm değerinin ±%2,5'i + 5 Dijit

Osiloskop Özellikleri
Kanal sayısı 2
Bant Genişliği 10 MHz
Örnekleme oranı 50 MSa/s
Kayıt derinliği 32 kpts
Giriş empedansı 10 M Ω
Sensörbaşlığı faktörleri 1-kat, 10-kat
Maks. giriş gerilimi 400 V
Dikey hassasiyet 20 mV/div - 10 V/div

Fonksiyon jeneratörü
Bant Genişliği 1 ... 2000000 Hz
Çözünürlük 1 Hz
Kanallar 1
Genlik 0.1 ... 3.3 Vpp
Dalga biçimi uzunluğu 16 kpts
Fonksiyonlar Sinüs dalgası, Dikdörtgen, Üçgen, Yarım dalga, Tüm
Dalga, Parazit, DC

Genel teknik bilgiler
Ölçüm fonksiyonları Diyot testi, süreklilik, Temassız gerilim algılama
Ekran tipi LCD-renkli ekran
Ekran boyutu 2,8 İnç
Ekran çözünürlüğü 320x240
Kayıt alanı Dahili hafıza
Hafıza kapasitesi 8 MB
Kayıt bilgileri Osiloskop görüntüsünü BMP dosyası olarak kaydetme

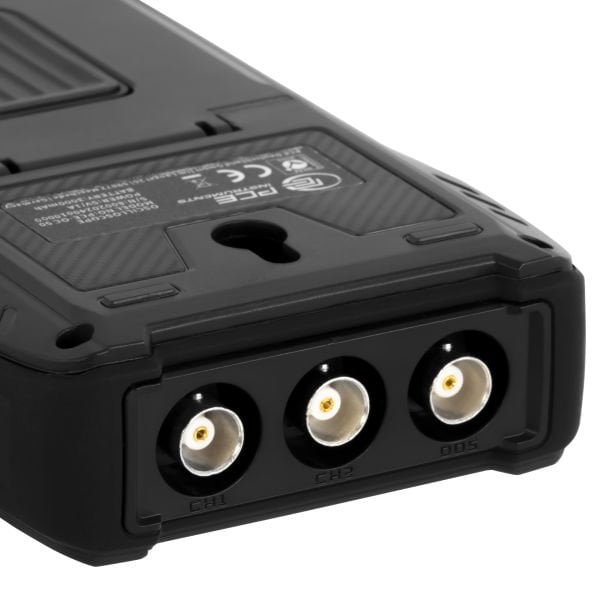

Veri arayüzü USB-C, BNC
Çalışma süresi 6 saat
Otomatik kapanma 5 ... 30 dk.
ayarlanabilir
Otomatik kapanma devre dışı Evet
bırakılabilir

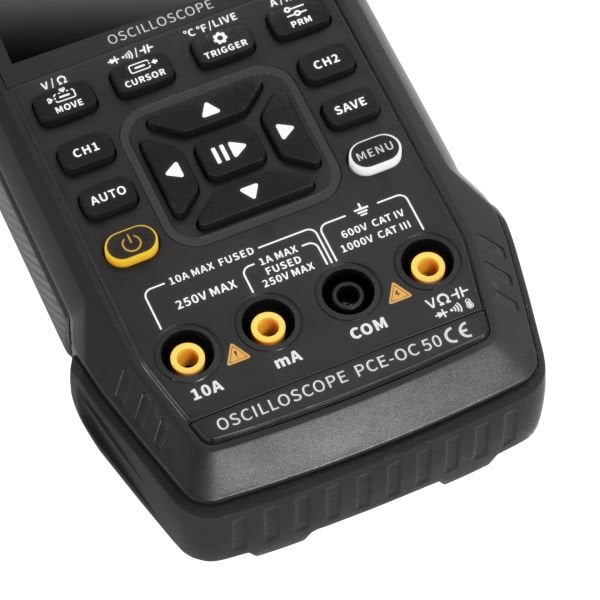

Güvenlik standardı CAT III 1000V, CAT IV 600 V
Sigorta(lar) 10 A
Tetikleme girişi Mod: Otomatik, Normal, Tek
Kenar: Yükselen, Düşen
Menü dili İngilizce (Büyük Britanya), İngilizce (ABD),
Portekizce, Almanca, Rusça, Japonca
Koruma sınıfı (cihaz) IP20
Güç kaynağı 5 VDC / 1 A
Akü / Batarya 1 x 3,7 V dahili , Lityum-iyon polimer pil
Pil kapasitesi 3000 mAh
Çalışma koşulları 0 ... 50 °C , % 0 ... 90 n.o.
Depolama koşulları 0 ... 50 °C , % 0 ... 90 n.o.
Boyutlar ( U x G x Y ) 170 x 90 x 35 mm
Ağırlık 300 g

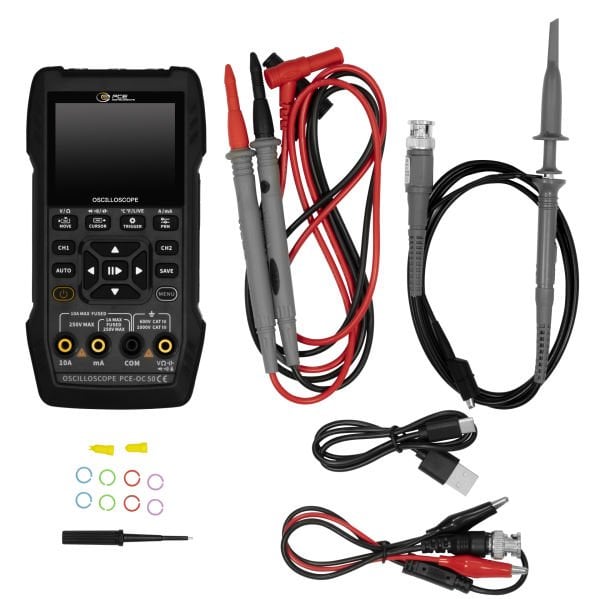

Teslimat İçeriği: 1 x Osiloskop PCE-OC 50
1 x Uçlu Test Kablosu Seti
1 x Timsah Klipsli Test Ucu Seti
1 x Osiloskop Probu
1 x Prob Aksesuarları
1 x USB-C Kablosu
