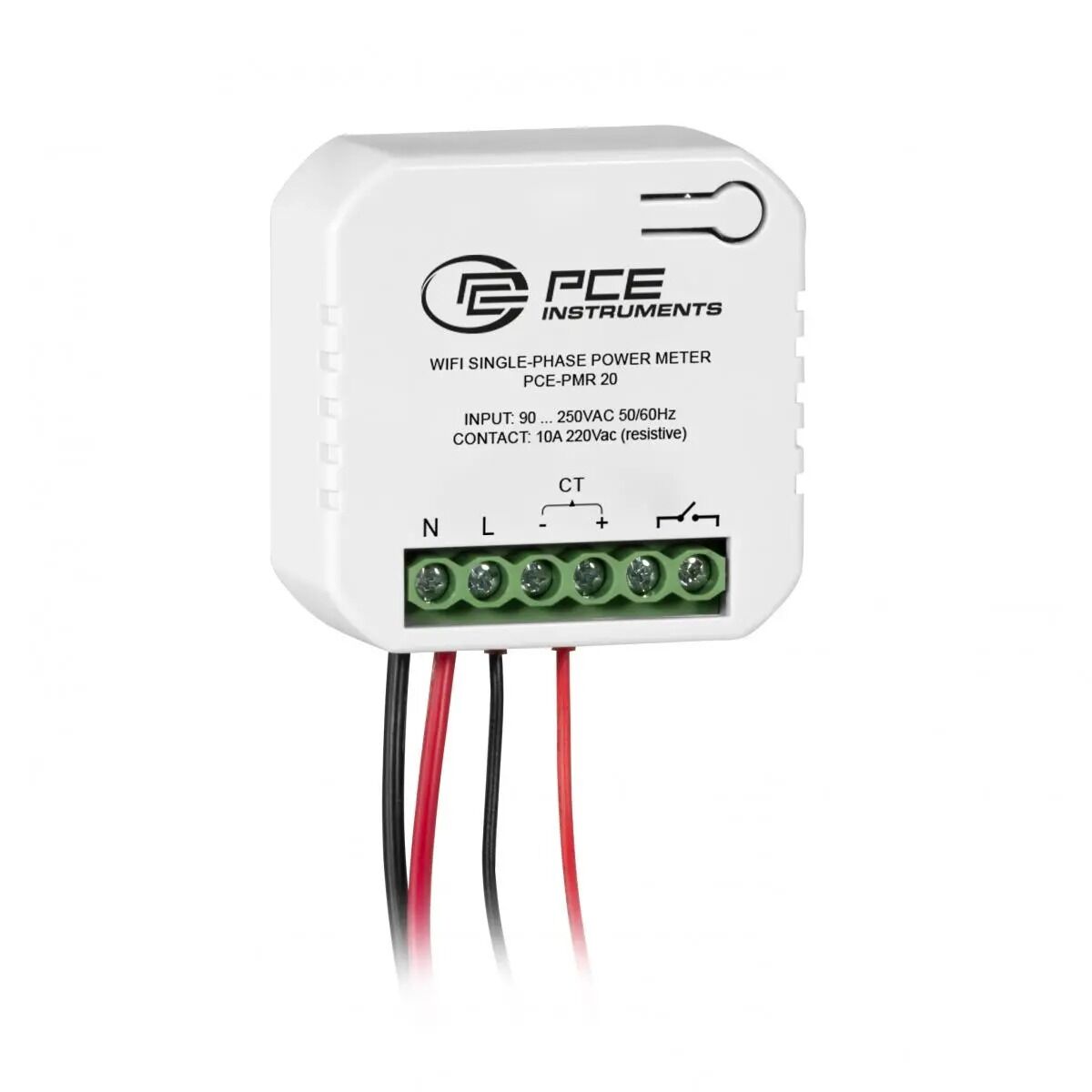

PCE-PMR 20; elektrik tesisatlarındaki akım, gerilim, anlık güç ve toplam enerji tüketiminin gerçek zamanlı olarak izlenmesi için geliştirilmiş Wi-Fi bağlantılı bir güç ölçer ve enerji takip cihazıdır. Konutlar, ticari işletmeler, küçük ölçekli endüstriyel sistemler ve kontrol panolarında enerji tüketiminin analiz edilmesine yardımcı olur.
Cihaz, kapalı tip akım transformatörü aracılığıyla iletkene doğrudan elektriksel temas kurmadan akım ölçümü yapar. Ölçülen akım ve besleme gerilimi değerlerinden anlık güç ile toplam enerji tüketimini hesaplar. Ölçüm sonuçları 2.4 GHz Wi-Fi bağlantısı üzerinden Tuya veya Smart Life uygulamasına aktarılır ve uzaktan görüntülenebilir.
PCE-PMR 20 Özellikleri
- 20A seviyesine kadar AC akım ölçümünü destekler.
- Kapalı tip akım transformatörüyle iletken üzerinden temassız akım algılama yapar.
- Gerilim, akım, anlık güç ve toplam enerji tüketimini izler.
- V, A, W ve kWh değerlerini gerçek zamanlı olarak görüntüler.
- 2.4 GHz Wi-Fi bağlantısını destekler.
- Tuya ve Smart Life uygulamalarıyla kullanılabilir.
- Ölçüm verilerini yaklaşık 15 saniyelik aralıklarla günceller.
- Saatlik, günlük, aylık ve yıllık tüketim geçmişinin görüntülenmesini sağlar.
- Uygulama üzerinden ölçüm verilerinin dışa aktarılmasını destekler.
- İnternet bağlantısı üzerinden dünya genelinden uzaktan erişim sağlar.
- 35 mm DIN raya monte edilebilir.
- Wi-Fi ve güç durumunu gösteren LED göstergelere sahiptir.
- 10A / 220V AC anahtarlama çıkışı sunar.
- IP20 gövde koruma sınıfına sahiptir.
- 90–250V AC, 50/60Hz besleme aralığında çalışır.

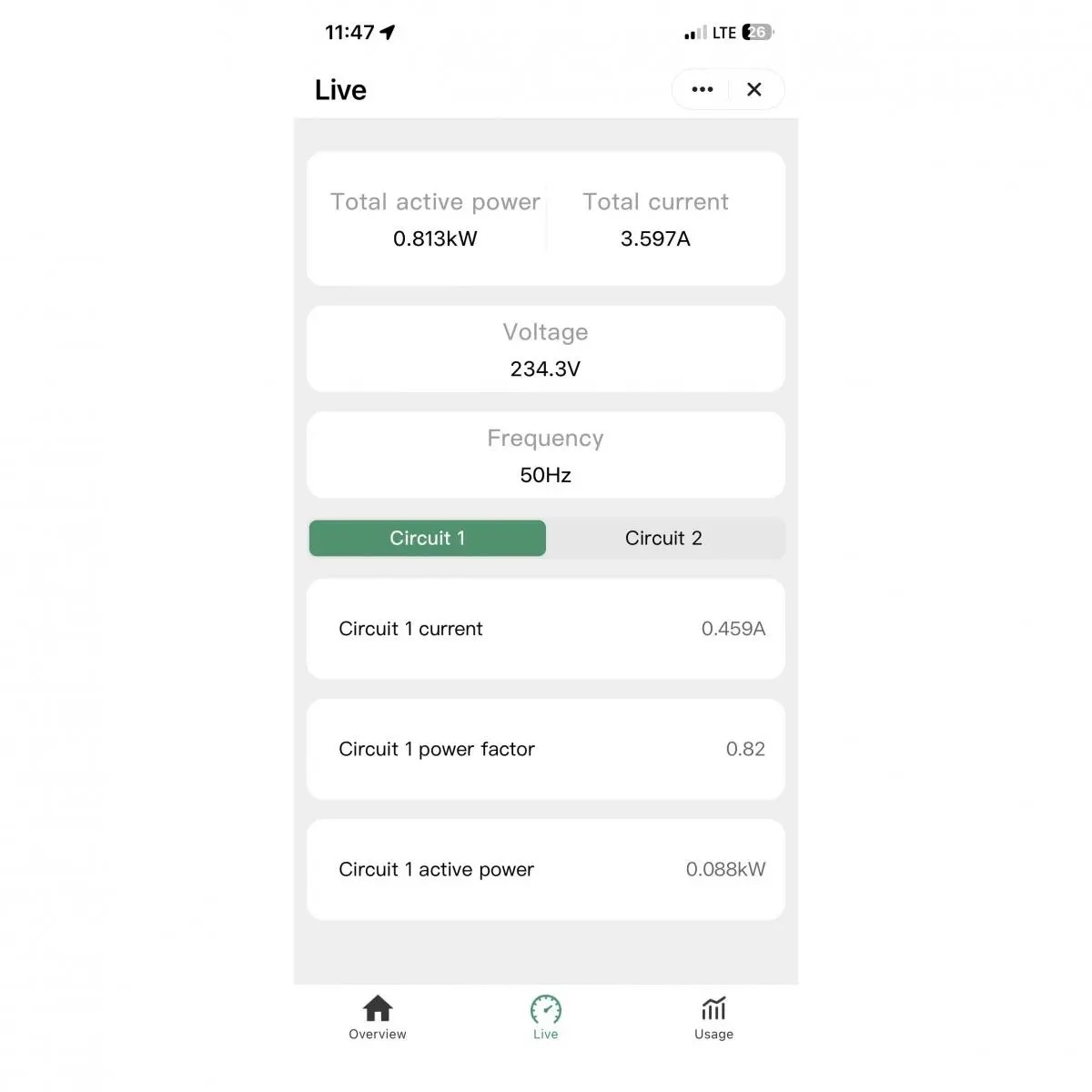

Gerçek Zamanlı Güç ve Enerji Takibi
PCE-PMR 20, bağlı elektrik devresindeki temel enerji parametrelerini gerçek zamanlı olarak izler. Ölçülen değerler uygulama üzerinden anlaşılır biçimde görüntülenerek tüketim davranışının takip edilmesine yardımcı olur.
- Gerilim: Elektrik hattındaki besleme gerilimi
- Akım: Bağlı yükün çektiği anlık akım
- Güç: Anlık elektrik tüketimi
- Enerji: Zaman içerisinde tüketilen toplam enerji miktarı

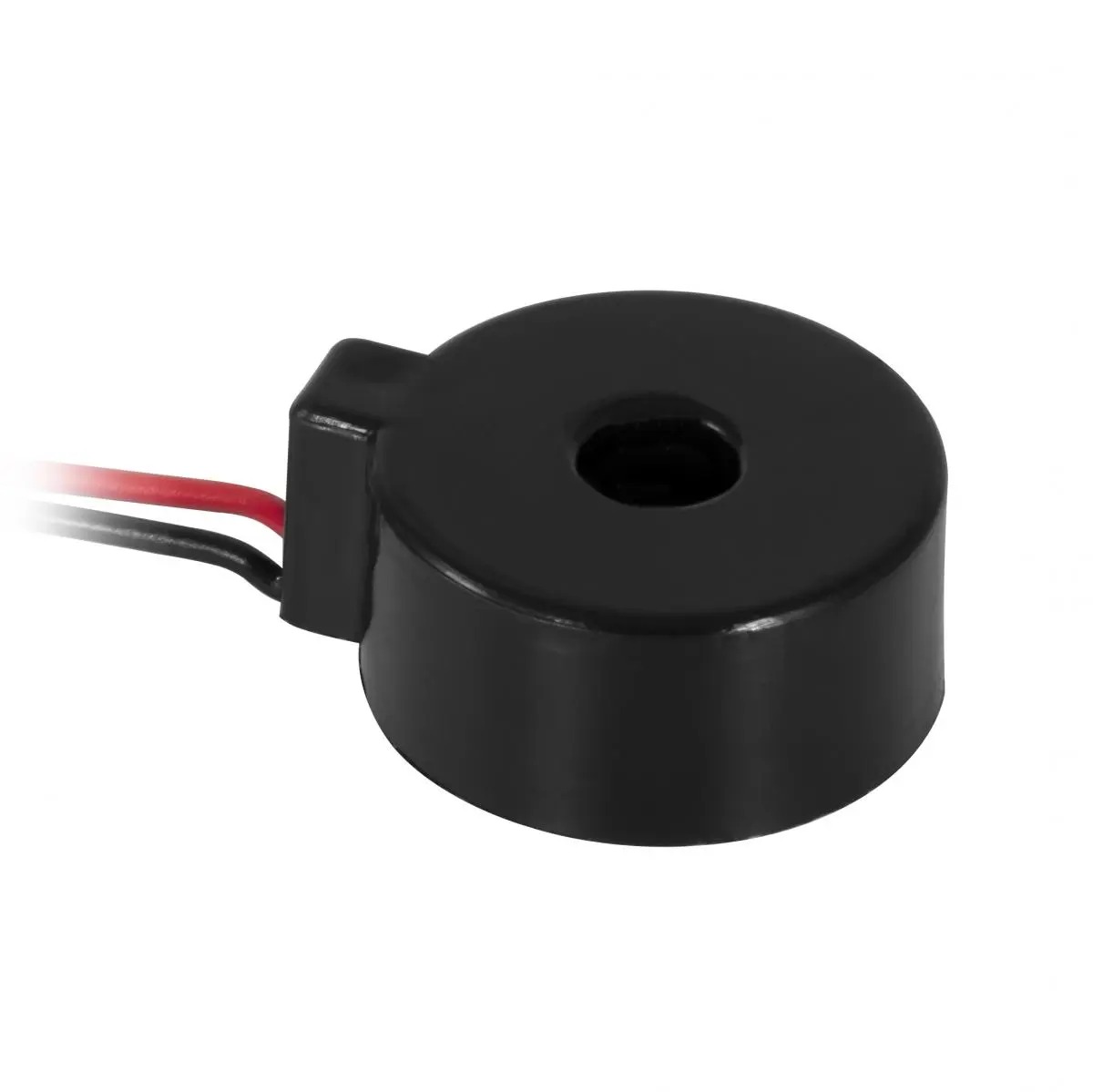

Kapalı Tip Akım Transformatörü ile Ölçüm
Akım ölçümü, ölçülecek iletkenin akım transformatörünün açıklığından geçirilmesiyle gerçekleştirilir. Bu yöntem, iletkene seri bağlantı yapılmadan akımın algılanmasını sağlar.
Doğru ölçüm için yalnızca tek bir iletken akım transformatörünün içerisinden geçirilmelidir. Faz ve nötr iletkenlerin birlikte geçirilmesi durumunda manyetik alanlar birbirini dengeleyebilir ve doğru akım değeri ölçülemeyebilir.
0–20A AC Akım Ölçümü
PCE-PMR 20, 0 ile 20A arasındaki alternatif akımları ölçebilir. Düşük ve yüksek akım bölgelerinde farklı doğruluk değerleri sunar.
- 0–1A aralığında ±%2 ölçüm doğruluğu
- 1–20A aralığında ±%1 ölçüm doğruluğu
- 0.001A çözünürlük
- 50–60Hz frekans desteği
Wi-Fi ve Tuya / Smart Life Uygulaması
Cihaz, 2.4 GHz Wi-Fi ağı üzerinden Tuya veya Smart Life uygulamasına bağlanabilir. Uygulama üzerinden ölçüm değerleri gerçek zamanlı olarak takip edilebilir ve enerji tüketimi geçmişe dönük biçimde incelenebilir.
- Anlık tüketim görüntüleme
- Saatlik enerji analizi
- Günlük tüketim karşılaştırması
- Aylık ve yıllık enerji takibi
- Uzaktan erişim
- Veri dışa aktarma
Cihaz 5 GHz Wi-Fi ağlarını desteklemez. Kurulum sırasında telefonun ve cihazın 2.4 GHz kablosuz ağa bağlı olması gerekir.
Yaklaşık 15 Saniyelik Veri Güncelleme
Ölçüm verileri uygulamaya yaklaşık 15 saniyelik aralıklarla aktarılır. Bu güncelleme süresi, genel enerji tüketiminin ve yük değişimlerinin takip edilmesi için uygundur.
Cihaz çok hızlı geçici akım darbelerini veya milisaniye seviyesindeki güç değişimlerini analiz etmek için tasarlanmamıştır.

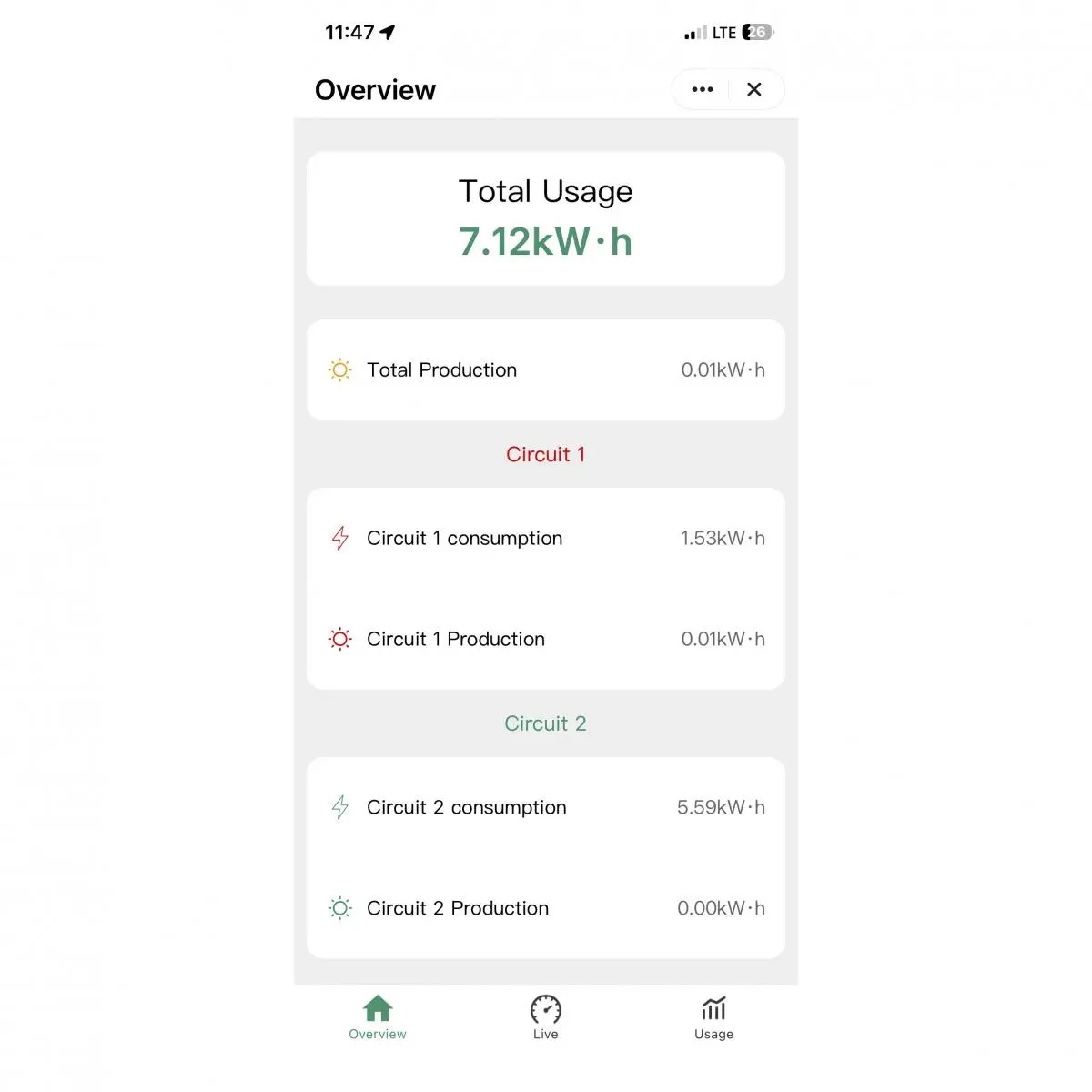

Enerji Geçmişi ve Veri Dışa Aktarma
PCE-PMR 20, uzun vadeli ölçüm geçmişini cihazın kendi içerisinde sürekli saklamak yerine verileri Tuya veya Smart Life sistemine aktarır. Böylece saatlik, günlük, aylık ve yıllık tüketim değerleri uygulama üzerinden değerlendirilebilir.
Geçmiş verilerin saklanması ve dışa aktarılması, kullanılan uygulama sürümüne, kullanıcı hesabına, internet bağlantısına ve Tuya hizmetlerinin mevcut özelliklerine bağlı olabilir.
Akıllı Ev Sistemlerine Entegrasyon
Tuya altyapısıyla uyumlu cihaz, mevcut Smart Life veya Tuya tabanlı akıllı ev sistemlerine eklenebilir. Böylece enerji tüketimi diğer uyumlu cihazlarla aynı uygulama üzerinden izlenebilir.
10A Anahtarlama Çıkışı
PCE-PMR 20, 10A / 220V AC değerinde belirtilen anahtarlama çıkışına sahiptir. Uyumlu uygulamalarda bağlı elektrik devresinin uzaktan kontrol edilmesine yardımcı olabilir.
Anahtarlama çıkışına bağlanacak yükün akımı, gerilimi, başlangıç akımı ve yük tipi cihaz sınırlarını aşmamalıdır. Motor, kompresör veya yüksek ilk kalkış akımına sahip yüklerde uygun kontaktör ya da röle kullanılması gerekebilir.

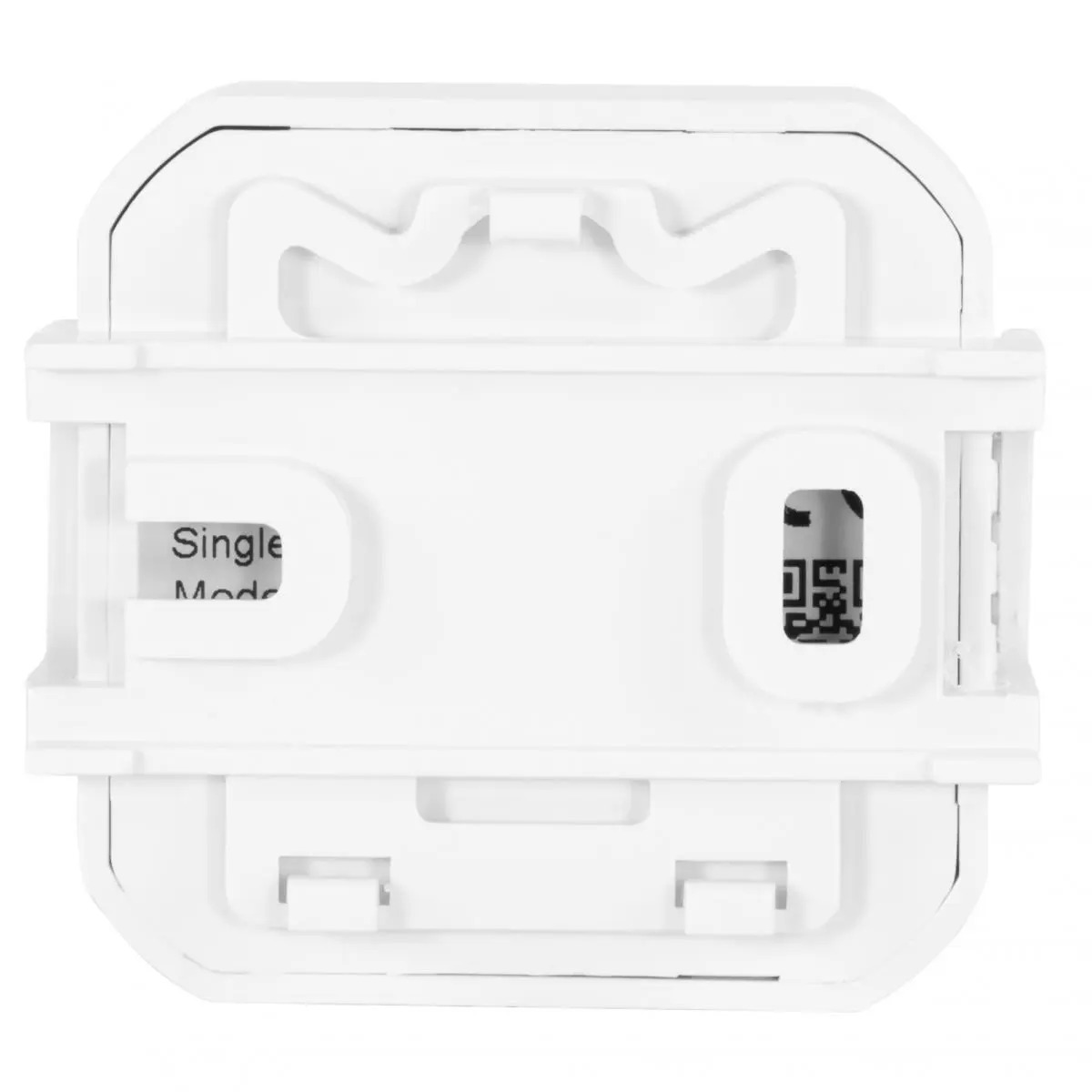

DIN Ray Montajı
Cihaz, standart 35 mm DIN raya monte edilebilir. Kompakt gövdesi sayesinde elektrik panosu, kontrol dolabı ve dağıtım kutusu içerisinde düzenli bir kurulum sağlar.
Montaj ve elektrik bağlantıları, enerjisi kesilmiş bir sistemde ve yetkin kişiler tarafından gerçekleştirilmelidir.
İki Kanallı Ölçüm Desteği
Ürün tanımında iki kanallı ölçüm desteği belirtilmektedir. Bu yapı, uygun sensör ve bağlantı düzeniyle iki farklı hattın veya yükün izlenmesine imkân verebilir.
Standart teslimat içeriğinde bir adet 20A kapalı tip akım transformatörü yer almaktadır. İkinci kanalın kullanımı için ayrıca uyumlu bir akım transformatörü gerekebilir.
LED Durum Göstergeleri
Cihaz üzerindeki LED göstergeler güç ve Wi-Fi bağlantı durumunun hızlı şekilde kontrol edilmesini sağlar. Kurulum, eşleştirme ve bağlantı sorunlarında LED durumları kullanıcıya yardımcı bilgi sunar.
Kullanım Alanları
- Ev elektrik tüketimi takibi
- Ticari işletmelerde enerji izleme
- Küçük ölçekli endüstriyel uygulamalar
- Elektrik panosu ve kontrol dolabı ölçümleri
- Isıtma ve soğutma sistemlerinin tüketim takibi
- Aydınlatma devrelerinin enerji analizi
- Makine ve cihaz tüketim karşılaştırması
- Enerji tasarrufu çalışmaları
- Elektrikçiler ve enerji danışmanları
- Uzaktan tesis ve yük takibi
Doğru Kullanım İçin Öneriler
- Akım transformatörünün içerisinden yalnızca tek bir iletken geçirilmelidir.
- Ölçülecek akım cihazın 20A sınırını aşmamalıdır.
- Cihaz yalnızca belirtilen besleme gerilimi aralığında kullanılmalıdır.
- Elektrik bağlantıları yapılmadan önce sistemin enerjisi kesilmelidir.
- Kurulum yetkin bir elektrikçi tarafından gerçekleştirilmelidir.
- Akım transformatörü kablosu ezilmemeli veya aşırı bükülmemelidir.
- Cihaz yalnızca kuru ve korumalı iç ortamlarda kullanılmalıdır.
- Wi-Fi bağlantısı için 2.4 GHz ağ kullanılmalıdır.
- Anahtarlama çıkışında yükün kalkış akımı dikkate alınmalıdır.
PCE-PMR 20’nin Öne Çıkan Avantajları
- Gerçek zamanlı V, A, W ve kWh takibi
- 20A’ya kadar AC akım ölçümü
- Kapalı tip akım transformatörü
- 2.4 GHz Wi-Fi bağlantısı
- Tuya ve Smart Life uygulama desteği
- Uzaktan erişim ve tüketim takibi
- Saatlik, günlük, aylık ve yıllık veri analizi
- Veri dışa aktarma desteği
- Yaklaşık 15 saniyelik güncelleme aralığı
- DIN ray montajı
- 10A anahtarlama çıkışı
- Kompakt ve hafif tasarım
AC Akım Ölçüm Özellikleri
| Ölçüm Aralığı | Çözünürlük | Doğruluk | Frekans Aralığı |
|---|---|---|---|
| 0–1A AC | 0.001A | Ölçüm değerinin ±%2’si | 50–60Hz |
| 1–20A AC | 0.001A | Ölçüm değerinin ±%1’i | 50–60Hz |
Genel Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | PCE Instruments / PCE-PMR 20 |
| Cihaz Tipi | Wi-Fi Bağlantılı Güç ve Enerji Ölçer |
| Ölçülen Parametreler | Gerilim, akım, anlık güç ve enerji tüketimi |
| Gösterim Birimleri | V / A / W / kWh |
| Akım Ölçüm Aralığı | 0–20A AC |
| Akım Sensörü | Kapalı tip akım transformatörü |
| Sensör Kablo Uzunluğu | 20 cm |
| Sensör Dış Çapı | 23 mm |
| Sensör İç Çapı | 6 mm |
| Ölçüm Kanalı | 2 kanal desteği |
| Standart Teslimattaki Sensör | 1 adet 20A akım transformatörü |
| Veri Güncelleme Aralığı | Yaklaşık 15 saniye |
| Kablosuz Frekans | 2.4 GHz |
| Veri Arayüzü | WLAN |
| Wi-Fi Standartları | IEEE 802.11b / 802.11g / 802.11n |
| Uygulama | Tuya / Smart Life |
| Veri Geçmişi | Saatlik / Günlük / Aylık / Yıllık |
| Veri Dışa Aktarma | Desteklenir |
| Anahtarlama Çıkışı | 10A / 220V AC |
| Montaj | 35 mm DIN ray |
| Bağlantı Kablosu Uzunluğu | 90 cm |
| Besleme Gerilimi | 90–250V AC, 50/60Hz |
| Koruma Sınıfı | IP20 |
| Çalışma Koşulları | -20°C–55°C, %0–90 bağıl nem |
| Depolama Koşulları | -20°C–55°C, %0–90 bağıl nem |
| Boyutlar | 45 × 45 × 19 mm |
| Ağırlık | 39 g |
Teslimat İçeriği
| Adet | Teslimat İçeriği |
|---|---|
| 1 | PCE-PMR 20 Güç Ölçer / Güç Metre |
| 1 | 20A kapalı tip akım transformatörü |
| 1 | 90 cm güç kaynağı bağlantı kablosu |
| 1 | Montaj braketi ve vidaları |
| 1 | Kullanım kılavuzu |
Uygulama bilgisi: Smart Life veya Tuya uygulaması App Store ve Google Play üzerinden indirilebilir.
