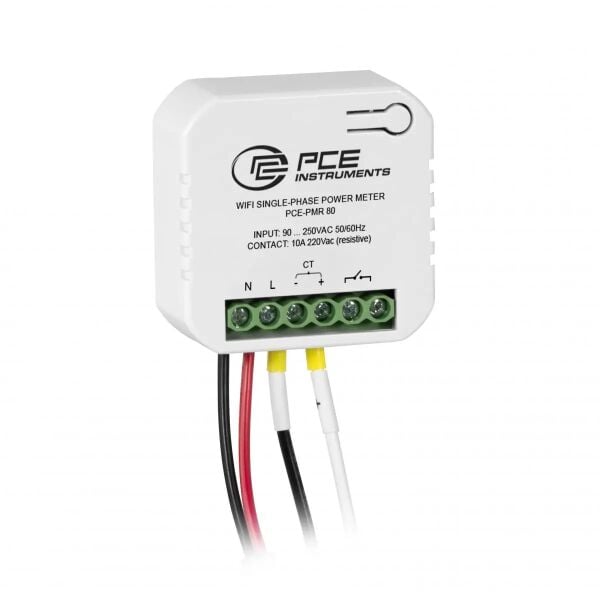

PCE-PMR 80; elektrik tesisatlarındaki akım, gerilim, anlık güç ve toplam enerji tüketiminin gerçek zamanlı olarak ölçülmesi ve uzaktan izlenmesi için geliştirilmiş Wi-Fi bağlantılı bir güç ölçer ve enerji takip cihazıdır. Konutlar, ticari işletmeler, kontrol panoları ve küçük ölçekli endüstriyel sistemlerde elektrik tüketiminin analiz edilmesine yardımcı olur.

Cihaz, 80A’ya kadar ölçüm yapabilen açılabilir tip Split Core akım transformatörüyle çalışır. Akım sensörünün açılabilir yapısı sayesinde mevcut iletkenin bağlantısını sökmeden sensör içerisine alınması mümkündür. Ölçülen akım ve besleme gerilimi değerlerinden anlık güç ile toplam enerji tüketimi hesaplanır ve Tuya veya Smart Life uygulaması üzerinden görüntülenir.

PCE-PMR 80 Özellikleri

• 80A seviyesine kadar AC akım ölçümünü destekler.
• Açılabilir Split Core akım transformatörü sayesinde mevcut kabloyu sökmeden kurulabilir.
• Gerilim, akım, anlık güç ve toplam enerji tüketimini izler.
• V, A, W ve kWh değerlerini gerçek zamanlı olarak görüntüler.
• 2.4GHz Wi-Fi bağlantısını destekler.
• Tuya ve Smart Life uygulamalarıyla kullanılabilir.
• Ölçüm verilerini yaklaşık 15 saniyelik aralıklarla günceller.
• Saatlik, günlük, aylık ve yıllık tüketim geçmişini görüntüler.
• Uygulama üzerinden ölçüm verilerinin dışa aktarılmasını destekler.
• İnternet bağlantısı üzerinden uzaktan erişim sağlar.
• 35mm DIN raya monte edilebilir.
• Wi-Fi ve güç durumunu gösteren LED göstergelere sahiptir.
• 10A / 220V AC anahtarlama çıkışı sunar.
• 90–250V AC, 50/60Hz besleme aralığında çalışır.
• IP20 koruma sınıfına sahiptir.

Gerçek Zamanlı Güç ve Enerji Ölçümü

PCE-PMR 80, bağlı elektrik devresindeki temel enerji parametrelerini ölçerek uygulamaya aktarır. Böylece elektrik tüketimi hem anlık hem de geçmişe dönük olarak takip edilebilir.

• Gerilim: Elektrik hattındaki besleme gerilimini gösterir.
• Akım: Bağlı yükün çektiği anlık akımı görüntüler.
• Güç: Anlık elektrik tüketimini watt cinsinden hesaplar.
• Enerji: Zaman içerisinde tüketilen toplam enerjiyi kWh cinsinden kaydeder.

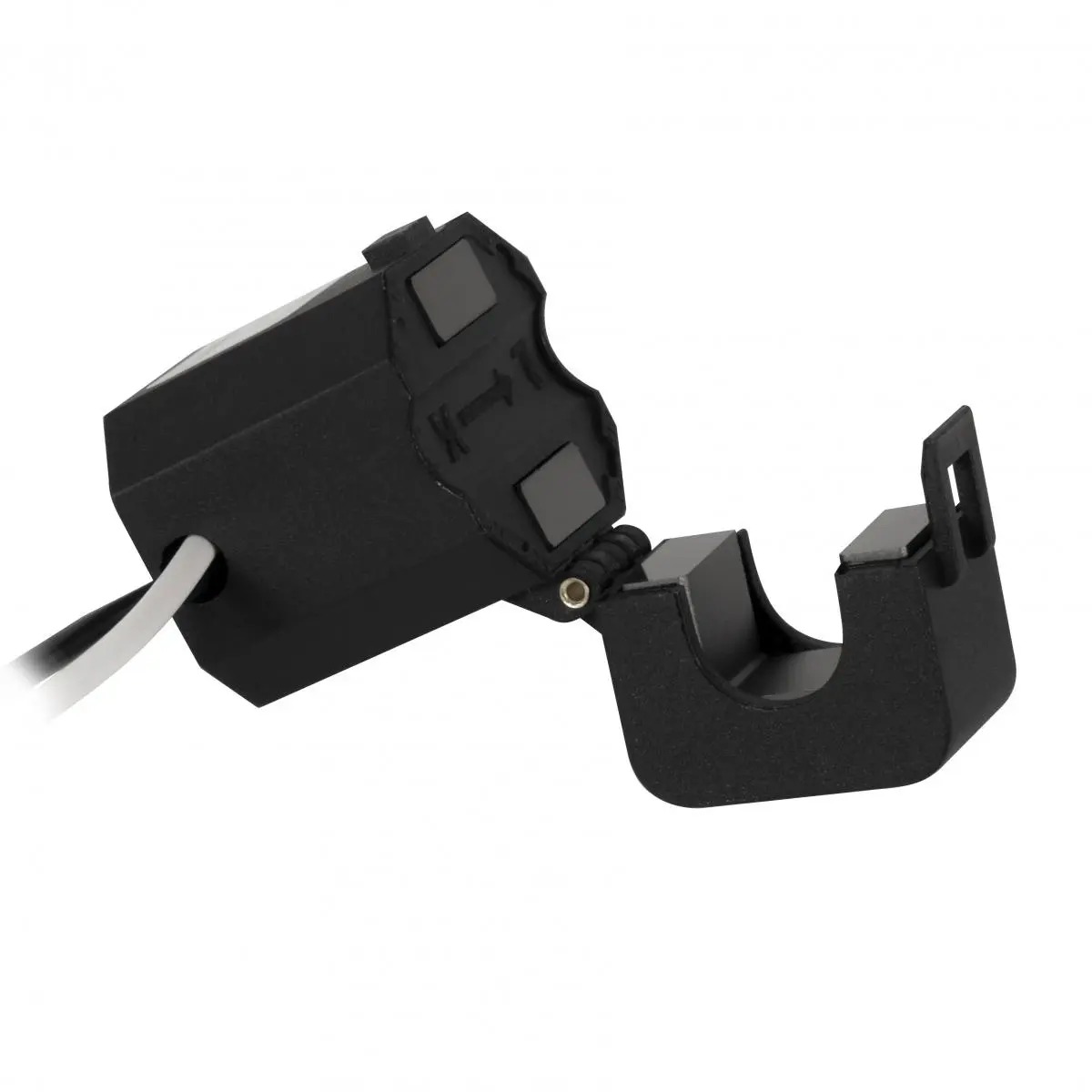

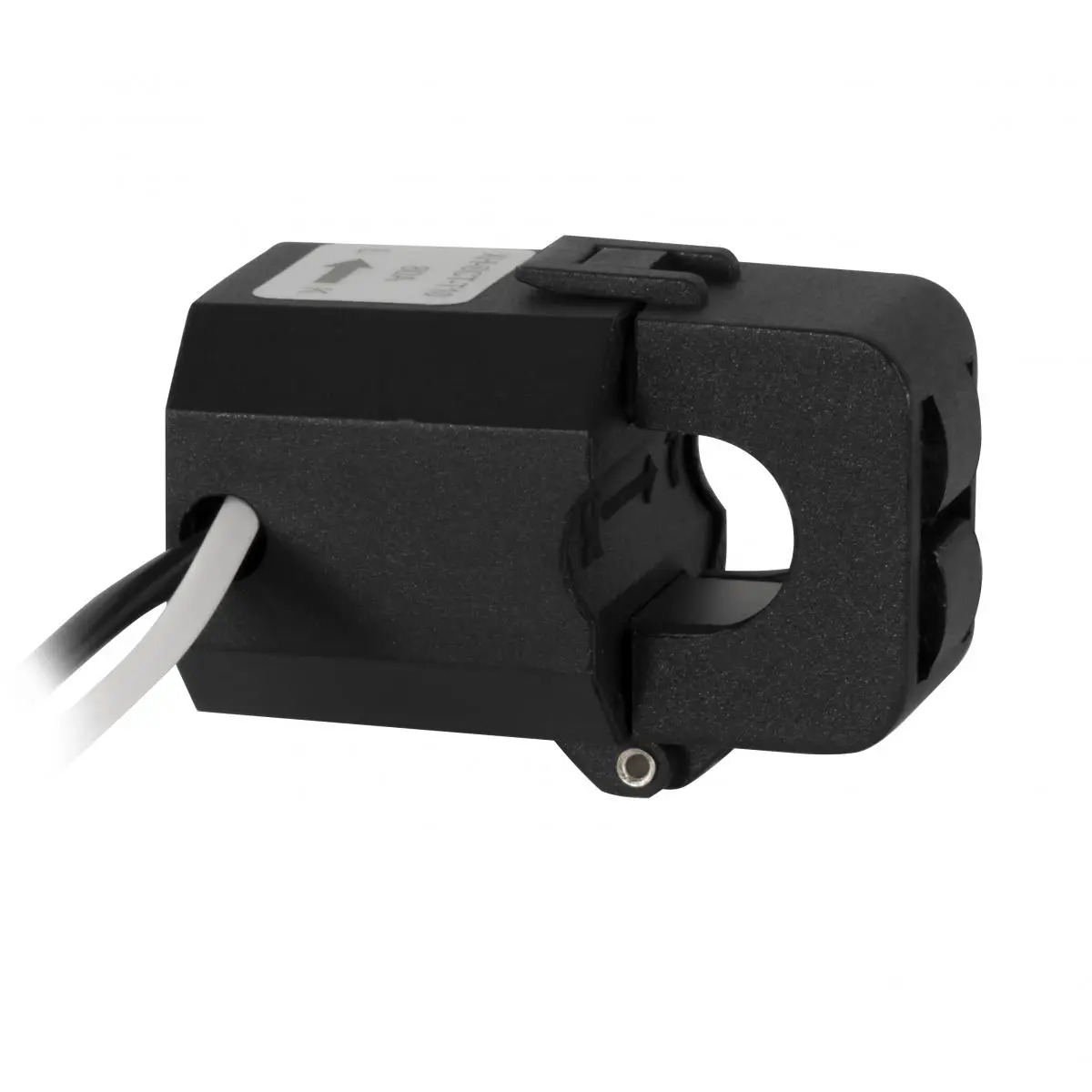

80A Split Core Akım Transformatörü

Açılabilir tip akım transformatörü, ölçülecek iletkenin sensör içerisine alınmasını kolaylaştırır. Mevcut kablo bağlantısının sökülmesine ihtiyaç duyulmadan sensör açılır, tek iletkenin etrafına yerleştirilir ve tekrar kapatılır.

Bu yapı; elektrik panoları, dağıtım hatları, ticari işletmeler ve yüksek akım çeken cihazların tüketim takibinde pratik kurulum avantajı sağlar.

Doğru ölçüm için akım transformatörünün içerisinden yalnızca tek bir iletken geçirilmelidir. Faz ve nötr iletkenlerin birlikte sensör içerisinden geçirilmesi durumunda manyetik alanlar birbirini dengeleyerek hatalı veya sıfıra yakın ölçüm oluşmasına neden olabilir.

0–80A AC Akım Ölçümü

PCE-PMR 80, 0 ile 80A arasındaki alternatif akımları 0.001A çözünürlükle ölçebilir. Düşük ve yüksek akım bölgelerinde farklı doğruluk değerleri belirtilmiştir.

• 0–1A aralığında ölçüm değerinin ±%2’si doğruluk
• 1–80A aralığında ölçüm değerinin ±%1’i doğruluk
• 0.001A çözünürlük
• 50–60Hz frekans desteği

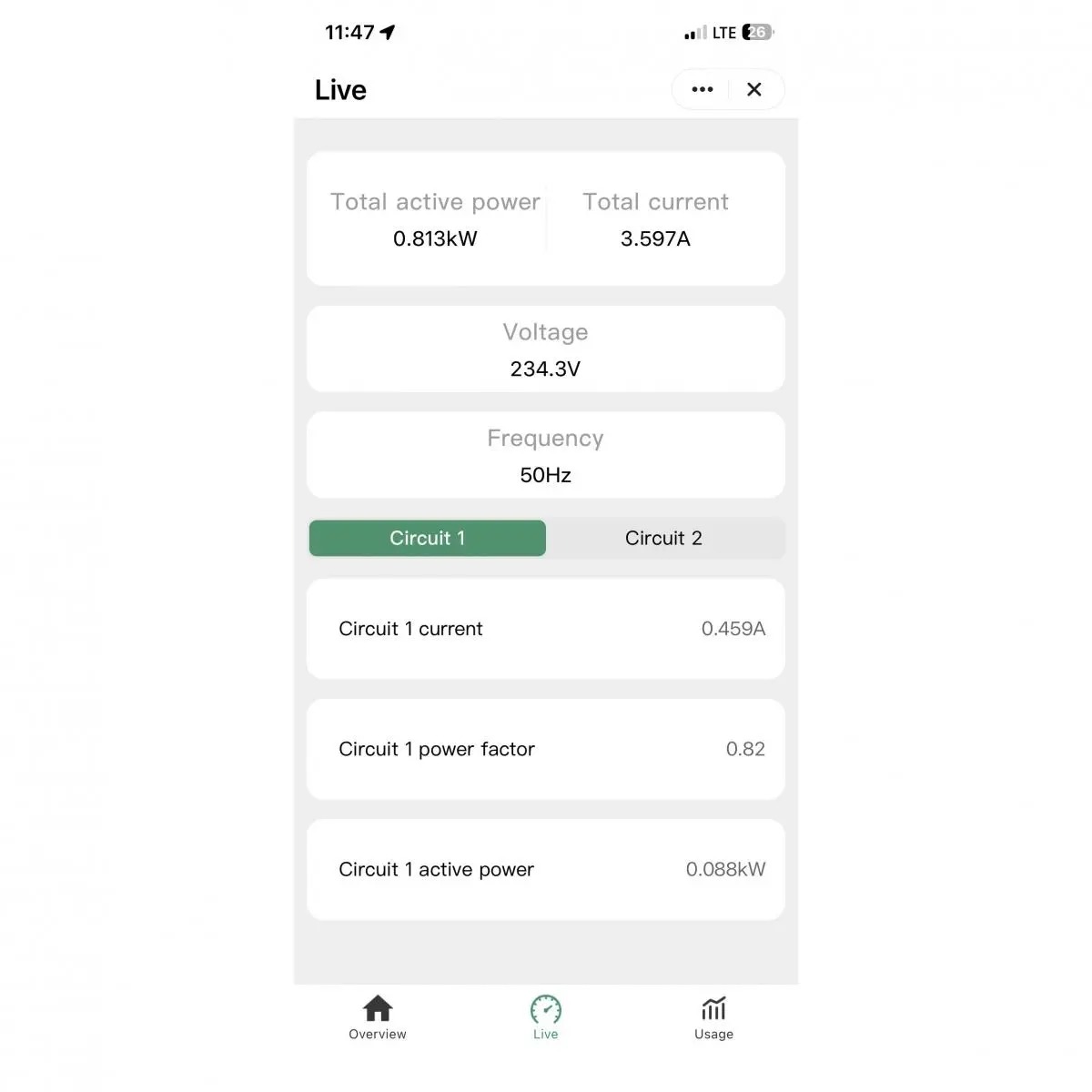

Wi-Fi ve Tuya / Smart Life Uygulaması

Cihaz, 2.4GHz Wi-Fi ağı üzerinden Tuya veya Smart Life uygulamasına bağlanır. Ölçüm değerleri akıllı telefon veya tablet üzerinden görüntülenebilir ve internet bağlantısı bulunan farklı konumlardan uzaktan takip edilebilir.

• Anlık enerji tüketimi görüntüleme
• Saatlik tüketim analizi
• Günlük tüketim karşılaştırması
• Aylık ve yıllık enerji takibi
• Uzaktan erişim
• Ölçüm verilerini dışa aktarma

Cihaz yalnızca 2.4GHz Wi-Fi ağlarını destekler. İlk kurulum sırasında telefonun ve cihazın aynı 2.4GHz kablosuz ağa bağlı olması gerekir.

Yaklaşık 15 Saniyelik Veri Güncelleme

PCE-PMR 80, ölçüm değerlerini yaklaşık 15 saniyelik düzenli aralıklarla uygulamaya aktarır. Bu güncelleme süresi, genel tüketim davranışının ve elektrik yüklerindeki değişimlerin takip edilmesi için uygundur.

Cihaz milisaniye seviyesindeki ani akım darbelerini veya çok hızlı güç değişimlerini analiz etmek için tasarlanmamıştır.

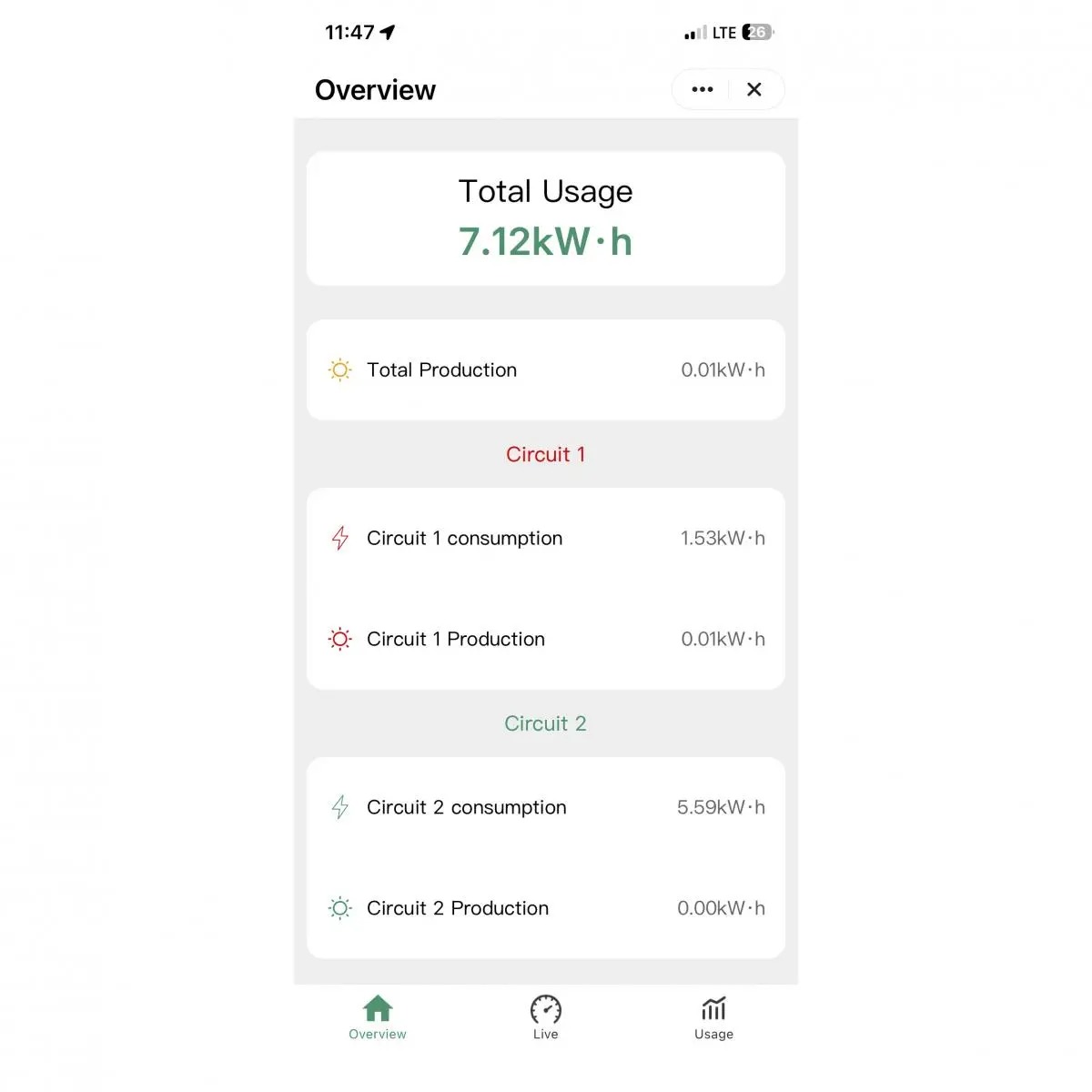

Enerji Geçmişi ve Veri Dışa Aktarma

Ölçüm verileri cihazın kendi içerisinde uzun vadeli olarak saklanmaz. Veriler Tuya veya Smart Life altyapısına aktarılarak uygulamada saatlik, günlük, aylık ve yıllık tüketim geçmişi şeklinde görüntülenebilir.

Geçmiş verilerin saklanması, görüntülenmesi ve dışa aktarılması; uygulama sürümüne, kullanıcı hesabına, internet bağlantısına ve Tuya hizmetlerinin mevcut özelliklerine bağlı olabilir.

İki Kanallı Ölçüm Desteği

Ürün tanımında iki kanallı ölçüm desteği belirtilmektedir. Bu yapı, uygun sensör ve bağlantı düzeni kullanılarak iki farklı hattın veya elektrik yükünün izlenmesine imkân verebilir.

Standart teslimat içeriğinde bir adet 80A Split Core akım transformatörü bulunmaktadır. İkinci kanalın kullanılması için ayrıca uyumlu bir akım transformatörü gerekebilir.

10A Anahtarlama Çıkışı

PCE-PMR 80, 10A / 220V AC değerinde belirtilen bir anahtarlama çıkışına sahiptir. Uyumlu bağlantı ve uygulama ayarlarıyla bağlı elektrik yükünün uzaktan kontrol edilmesine yardımcı olabilir.

Anahtarlama çıkışına bağlanacak yükün sürekli akımı, kalkış akımı ve yük tipi cihaz sınırlarını aşmamalıdır. Motor, kompresör, pompa ve yüksek başlangıç akımına sahip cihazlarda uygun kontaktör veya harici güç rölesi kullanılması gerekebilir.

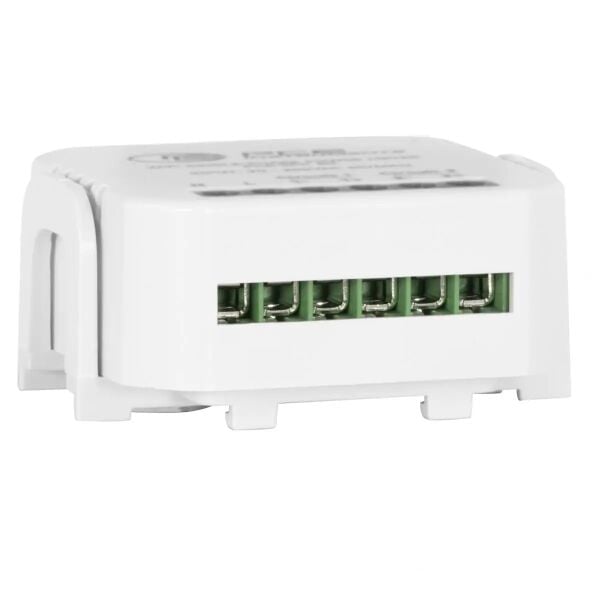

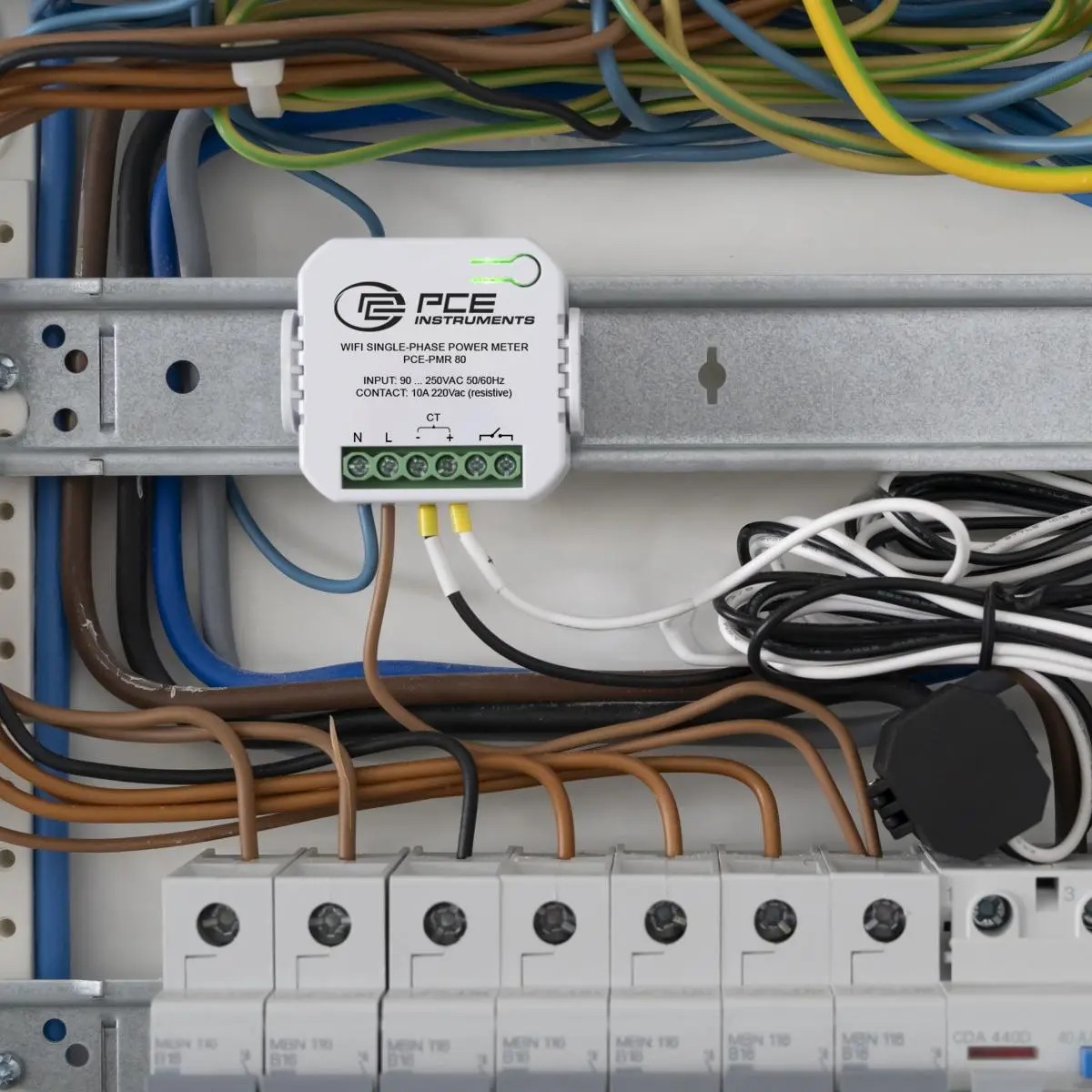

DIN Ray Montajı

Cihaz, standart 35mm DIN raya monte edilebilir. Kompakt gövdesi sayesinde elektrik panosu ve kontrol dolabı içerisinde düzenli bir kurulum sağlar.

Elektrik bağlantıları enerjisi kesilmiş bir sistemde ve yetkin kişiler tarafından gerçekleştirilmelidir. Kurulum sırasında cihazın besleme sınırları ve bağlantı şeması dikkate alınmalıdır.

LED Durum Göstergeleri

Cihaz üzerindeki LED göstergeler güç ve Wi-Fi bağlantı durumunu gösterir. Eşleştirme, bağlantı ve çalışma durumlarının hızlı şekilde kontrol edilmesine yardımcı olur.

Akıllı Ev Sistemlerine Entegrasyon

Tuya altyapısıyla uyumlu PCE-PMR 80, mevcut Tuya veya Smart Life akıllı ev sistemlerine dahil edilebilir. Böylece enerji tüketimi diğer uyumlu cihazlarla aynı uygulama üzerinden takip edilebilir.

Kullanım Alanları

• Ev elektrik tüketiminin izlenmesi
• Ticari işletmelerde enerji takibi
• Elektrik panosu ve kontrol dolabı ölçümleri
• Isıtma ve soğutma sistemlerinin tüketim kontrolü
• Makine ve ekipman enerji analizi
• Aydınlatma devresi tüketim takibi
• Pompa ve motor sistemlerinin enerji izlenmesi
• Enerji tasarrufu ve verimlilik çalışmaları
• Elektrikçiler ve enerji danışmanları
• Uzaktan tesis ve yük takibi

Doğru Kullanım İçin Öneriler

• Akım transformatörünün içerisinden yalnızca tek bir iletken geçirilmelidir.
• Ölçülen akım cihazın 80A sınırını aşmamalıdır.
• Akım sensörü tamamen kapatılmalı ve kilitlenmelidir.
• Maksimum 10mm çapındaki iletkenlerde kullanılmalıdır.
• Cihaz yalnızca belirtilen besleme gerilimi aralığında çalıştırılmalıdır.
• Elektrik bağlantılarından önce sistemin enerjisi kesilmelidir.
• Kurulum yetkin bir elektrikçi tarafından yapılmalıdır.
• Cihaz kuru ve korumalı iç ortamlarda kullanılmalıdır.
• Wi-Fi bağlantısı için 2.4GHz kablosuz ağ kullanılmalıdır.
• Anahtarlama çıkışında yükün kalkış akımı dikkate alınmalıdır.

PCE-PMR 80’in Öne Çıkan Avantajları

• 80A’ya kadar AC akım ölçümü
• Açılabilir Split Core akım transformatörü
• Gerçek zamanlı V, A, W ve kWh takibi
• 2.4GHz Wi-Fi bağlantısı
• Tuya ve Smart Life uygulama desteği
• Dünyanın her yerinden uzaktan erişim
• Saatlik, günlük, aylık ve yıllık veri analizi
• Ölçüm verilerini dışa aktarma
• Yaklaşık 15 saniyelik güncelleme aralığı
• 35mm DIN ray montajı
• 10A anahtarlama çıkışı
• Kompakt ve hafif tasarım

AC Akım Ölçüm Özellikleri

Genel Teknik Özellikler

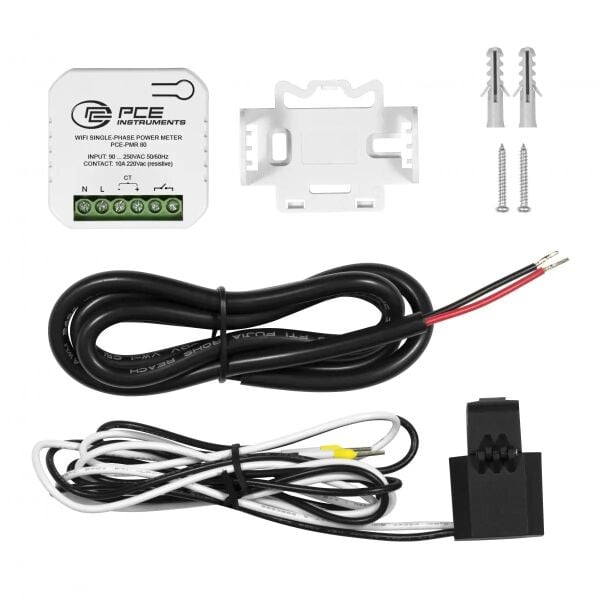

Teslimat İçeriği

Uygulama bilgisi: Smart Life veya Tuya uygulaması App Store ve Google Play üzerinden indirilebilir.
