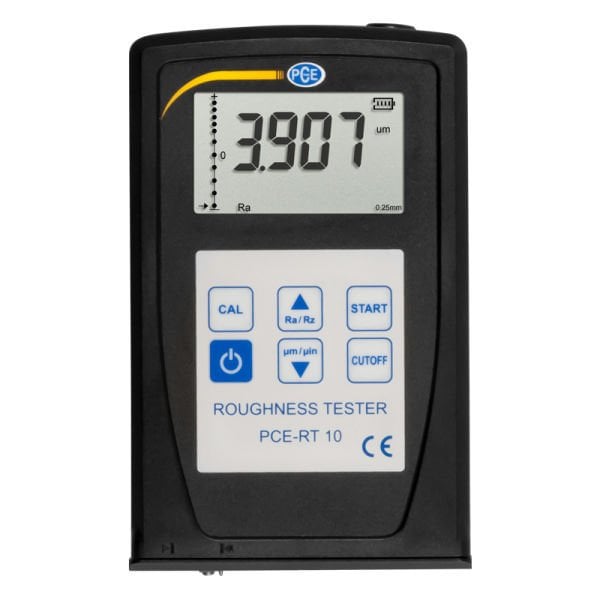

Pürüzlülük Ölçüm Cihazı / Ölçüm aralığı Ra ve Rz /Işıklandırılmış LCD Ekran / Elmas'dan Sensör / İndüksiyon prensibi

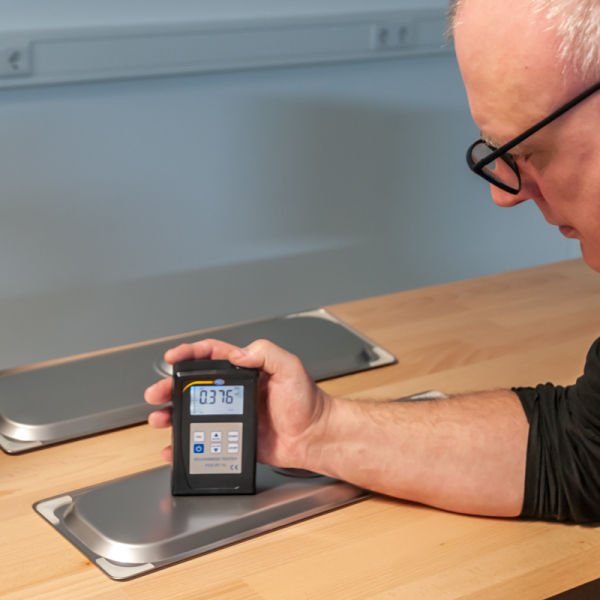

Pürüzlülük Ölçüm Cihazı PCE-RT 10 küçük, hafif ağırlıklı ve kolay kullanılabilen bir cihazdır. Pürüzlülük Ölçüm Cihazı PCE-RT 10 çok klompleks ve gelişmiş olsa bile kolay ve rahat bir biçimde ölçüm değerleri elde edilebilir. Yüksek hassasiyeti sayesinde Cihaz uzun ömürlüdür. Bu Pürüzlülük Ölçüm Cihazı ISO, DIN, ANSI ve JIS Standartlarına göre ölçüm yapmaktadır. Pürüzlülük Ölçüm Cihazı çeşitli otomatik üretim süreçlerinde kontrol için kullanılmaktadır. Cihaz bütün hesaplanan ölçüm sonuçlarını her an LCD Ekranda görüntüler. Eğer bir yüzeyin pürüzlülüğü ölçülecekse Sensör ölçülecek yüzeyin üstüne tutulması gerekmektedir. Daha sonra Sensör yüzeyin üzerinden kılavuz rayında düzgün bir şekilde hareket eder. Bu işlem esnasında Cihaz ölçüm değerlerini hesaplar. Ölçüm değerleri Sensörün hareket etmesinden ve bu esnada akım verilmesinden doğru hesaplanır. Hızlı DSP İşlemesi hızlı ölçüm sonucu elde etmeyi sağlar ve daha sonra LCD Ekranda görüntülenir. Burada Pürüzlülük Ölçüm Cihazı ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz.

- Ra ve Rz ölçüm aralığı
- İndüksiyon prensibi
- Işıklandırılmış LCD-Ekran
- Limit Frekans Fonksiyonu ile

- Kolay taşınabilir
- Kolay kullanım
- Elmas-Sensör
- Ekranın dalgalanması düşüktür

Ölçüm Aralığı

Ra

0,05 ... 10 µm / 1 ... 400 µinch

Rz

0,02 ... 100 µm / 0,78 ... 40 µinch

Hassasiyeti

Genel

±10 %

Ekrandan Dalgalanma

Maks. 6 %

Çözünürlük

Ölçüm Aralığı < 10 µ

0,001 µ

Ölçüm Aralığı < 100 µm

0,01 µ

Ölçüm Aralığı ≥ 100 µm

0,1 µ

Sensör

Ölçüm-Çeşidi

İndüksiyon prensibi

Sensörün Yarı Çapı

10 µm

Sensörün Malzemesi

Elmas

Sensörün Ölçüm Kuvveti

16 mN (1,6gf)

Sonda Açısı

90 °

Kılavuz Başlığın Dikey Yarı Çapı

48 mm

Ölçüm Hızı

Sampling-Uzunluğu = 0,25

Vt = 0,135 mm/s

Sampling-Uzunluğu = 0,8

Vt = 0,5 mm/s

Sampling-Uzunluğu = 2,5

Vt = 1 mm/s

Returning

Vt = 1 mm/s

Genel Teknik Özellikler

Maksimum Kaldırma

2,5 mm / 0,5 inch

Limit Frekans Uzunluğu

0,25 mm / 0,8 mm / 2,5 mm optik

Birimler

Rz, Ra

Ekran

4-pozisyonlu LCD Ekran, ışıklandırılmış

Çevre Koşulları

0 ... +50 °C

<80 %

Boyut

140 x 52 x 48 mm

Ağırlık

280 gr.
