PCE-SPC 20 Wi-Fi Güç Ölçer | 2 Kanallı 20A Tuya ve Smart Life Enerji Takibi
PCE-SPC 20; elektrik tesisatlarındaki gerilim, akım, anlık güç ve toplam enerji tüketiminin gerçek zamanlı olarak ölçülmesi ve uzaktan izlenmesi için geliştirilmiş Wi-Fi bağlantılı bir güç ölçer ve enerji takip cihazıdır. İki ayrı ölçüm kanalı sayesinde iki farklı elektrik hattının veya yükün tüketim değerleri aynı cihaz üzerinden takip edilebilir.
Cihaz, her biri 20A ölçüm kapasitesine sahip iki adet kapalı tip akım transformatörüyle birlikte sunulur. Akım ölçümü, iletkenlerin akım trafolarının açıklıklarından geçirilmesiyle elektriksel temas kurulmadan gerçekleştirilir. Ölçüm sonuçları 2.4GHz Wi-Fi üzerinden Tuya veya Smart Life uygulamasına aktarılır.
PCE-SPC 20 Özellikleri
- İki bağımsız ölçüm kanalıyla iki farklı hattın enerji tüketimini izleyebilir.
- Her kanal için 20A’ya kadar AC akım ölçümünü destekler.
- İki adet kapalı tip 20A akım transformatörüyle birlikte sunulur.
- Gerilim, akım, anlık güç ve toplam enerji tüketimini takip eder.
- V, A, W ve kWh değerlerini gerçek zamanlı olarak görüntüler.
- 2.4GHz Wi-Fi bağlantısını destekler.
- Tuya ve Smart Life uygulamalarıyla kullanılabilir.
- Ölçüm değerlerini yaklaşık 15 saniyelik aralıklarla günceller.
- Saatlik, günlük, aylık ve yıllık enerji tüketim geçmişini görüntüler.
- Uygulama üzerinden ölçüm verilerinin dışa aktarılmasını destekler.
- İnternet bağlantısı üzerinden uzaktan erişim sağlar.
- 35mm DIN raya monte edilebilir.
- Wi-Fi ve güç durumunu gösteren LED göstergelere sahiptir.
- 90–250V AC, 50/60Hz besleme aralığında çalışır.
- IP20 koruma sınıfına sahiptir.
İki Kanallı Enerji Ölçümü
PCE-SPC 20, iki ayrı akım transformatörü sayesinde iki farklı elektrik hattının akım ve enerji tüketimini aynı anda takip edebilir. Bu yapı, iki cihazın, iki devrenin veya iki farklı yük grubunun tüketim değerlerini karşılaştırmak isteyen kullanıcılar için avantaj sağlar.
- İki ayrı cihazın tüketimini karşılaştırma
- Aydınlatma ve priz devrelerini ayrı izleme
- Isıtma ve soğutma sistemlerini karşılaştırma
- İki farklı makinenin enerji takibi
- İki bağımsız elektrik hattının kontrolü
Gerçek Zamanlı V, A, W ve kWh Takibi
Cihaz, elektrik tesisatındaki temel enerji parametrelerini ölçerek Tuya veya Smart Life uygulaması üzerinden görüntüler.
- Gerilim: Cihazın beslendiği hattaki AC gerilim değerini gösterir.
- Akım: Her ölçüm kanalından geçen anlık akımı görüntüler.
- Güç: Bağlı yüklerin anlık elektrik tüketimini watt cinsinden hesaplar.
- Enerji: Zaman içerisinde tüketilen toplam enerjiyi kWh cinsinden takip eder.
Kapalı Tip Akım Transformatörleri

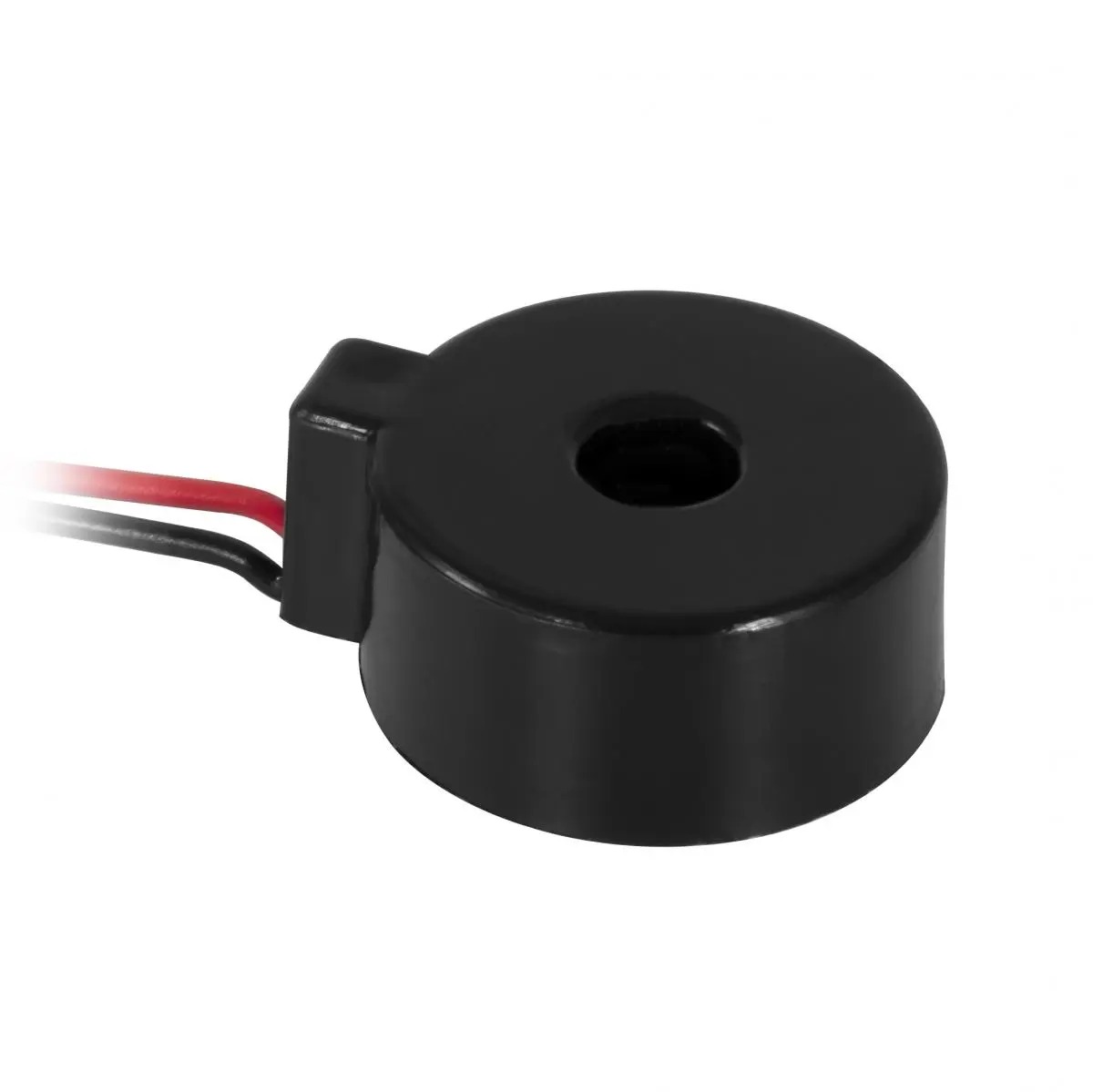

PCE-SPC 20, iki adet kapalı halka tip akım transformatörüyle çalışır. Ölçülecek iletken, sensörün ortasındaki 6mm çapındaki açıklıktan geçirilir. Akım ölçümü, iletkenle doğrudan elektriksel temas kurulmadan manyetik alan üzerinden gerçekleştirilir.
Kapalı tip sensör kullanıldığı için kurulum sırasında iletkenin sensör açıklığından geçirilmesi gerekir. Mevcut kablolamada iletkenin bir ucunun bağlantıdan ayrılması gerekebilir.
Doğru ölçüm için her akım transformatörünün içerisinden yalnızca tek bir iletken geçirilmelidir. Faz ve nötr iletkenlerinin birlikte geçirilmesi, manyetik alanların birbirini dengelemesine ve hatalı ölçüm oluşmasına neden olabilir.
0–20A AC Akım Ölçümü
Her ölçüm kanalı 0 ile 20A arasındaki alternatif akımları 0.001A çözünürlükle ölçebilir. Düşük ve yüksek akım bölgeleri için farklı doğruluk değerleri belirtilmiştir.
- 0–1A aralığında ölçüm değerinin ±%2’si doğruluk
- 1–20A aralığında ölçüm değerinin ±%1’i doğruluk
- 0.001A çözünürlük
- 50–60Hz frekans aralığı
Wi-Fi ve Tuya / Smart Life Uygulaması

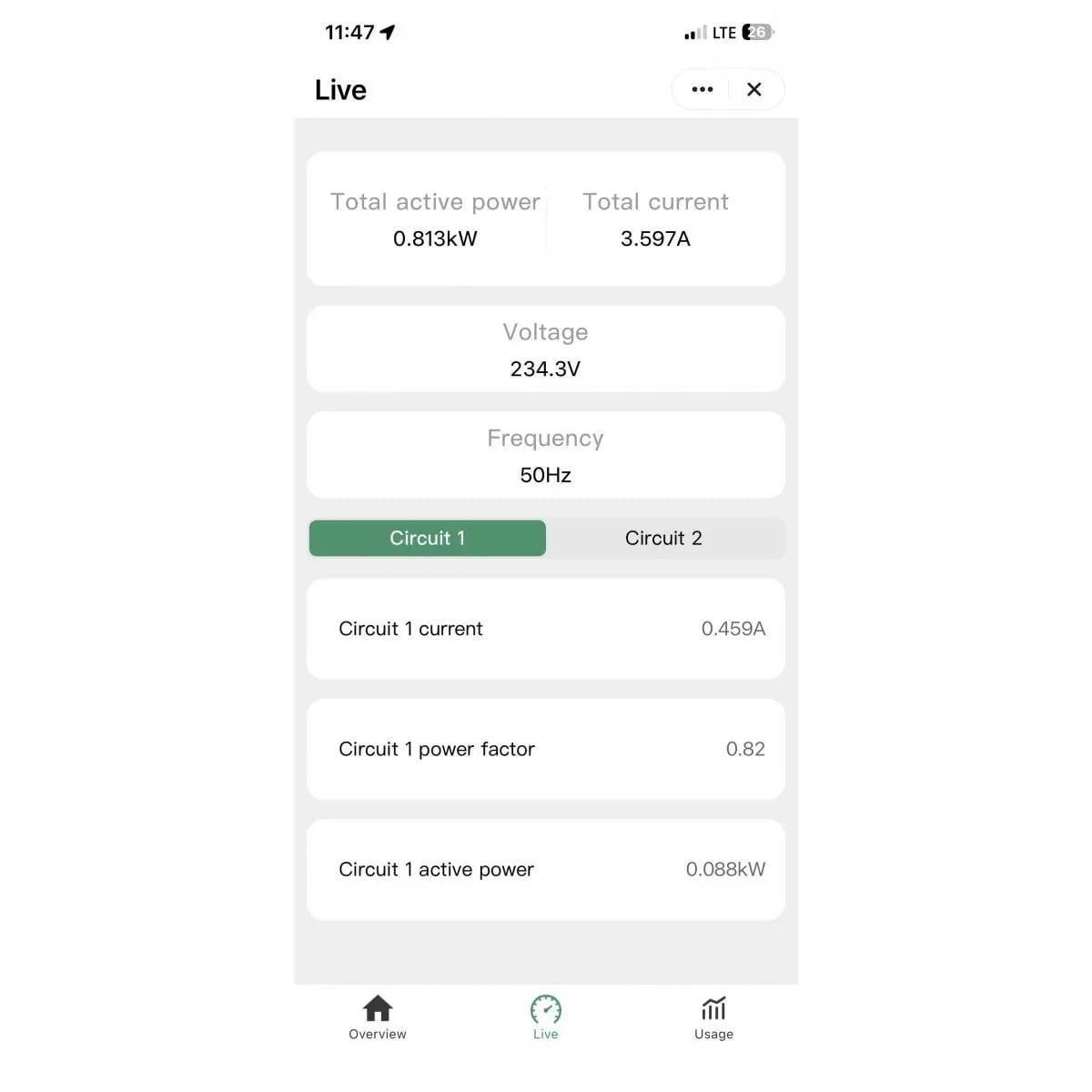

PCE-SPC 20, 2.4GHz Wi-Fi bağlantısı üzerinden Tuya veya Smart Life uygulamasına bağlanır. Ölçüm sonuçları akıllı telefon veya tablet üzerinden gerçek zamanlı olarak takip edilebilir.
- Anlık enerji tüketimi görüntüleme
- İki kanalın ayrı ayrı izlenmesi
- Saatlik tüketim geçmişi
- Günlük tüketim karşılaştırması
- Aylık ve yıllık enerji analizi
- Uzaktan erişim
- Ölçüm verilerini dışa aktarma
Cihaz yalnızca 2.4GHz Wi-Fi ağlarını destekler. İlk kurulum sırasında telefonun ve ölçüm cihazının aynı 2.4GHz kablosuz ağa bağlı olması gerekir.
Yaklaşık 15 Saniyelik Veri Güncelleme
Ölçüm değerleri yaklaşık 15 saniyelik düzenli aralıklarla uygulamaya aktarılır. Bu güncelleme süresi, genel enerji tüketiminin ve yük değişimlerinin takip edilmesi için uygundur.
Cihaz, milisaniye seviyesindeki ani akım darbelerini veya çok kısa süreli güç değişimlerini analiz etmek için tasarlanmamıştır.
Enerji Geçmişi ve Veri Dışa Aktarma

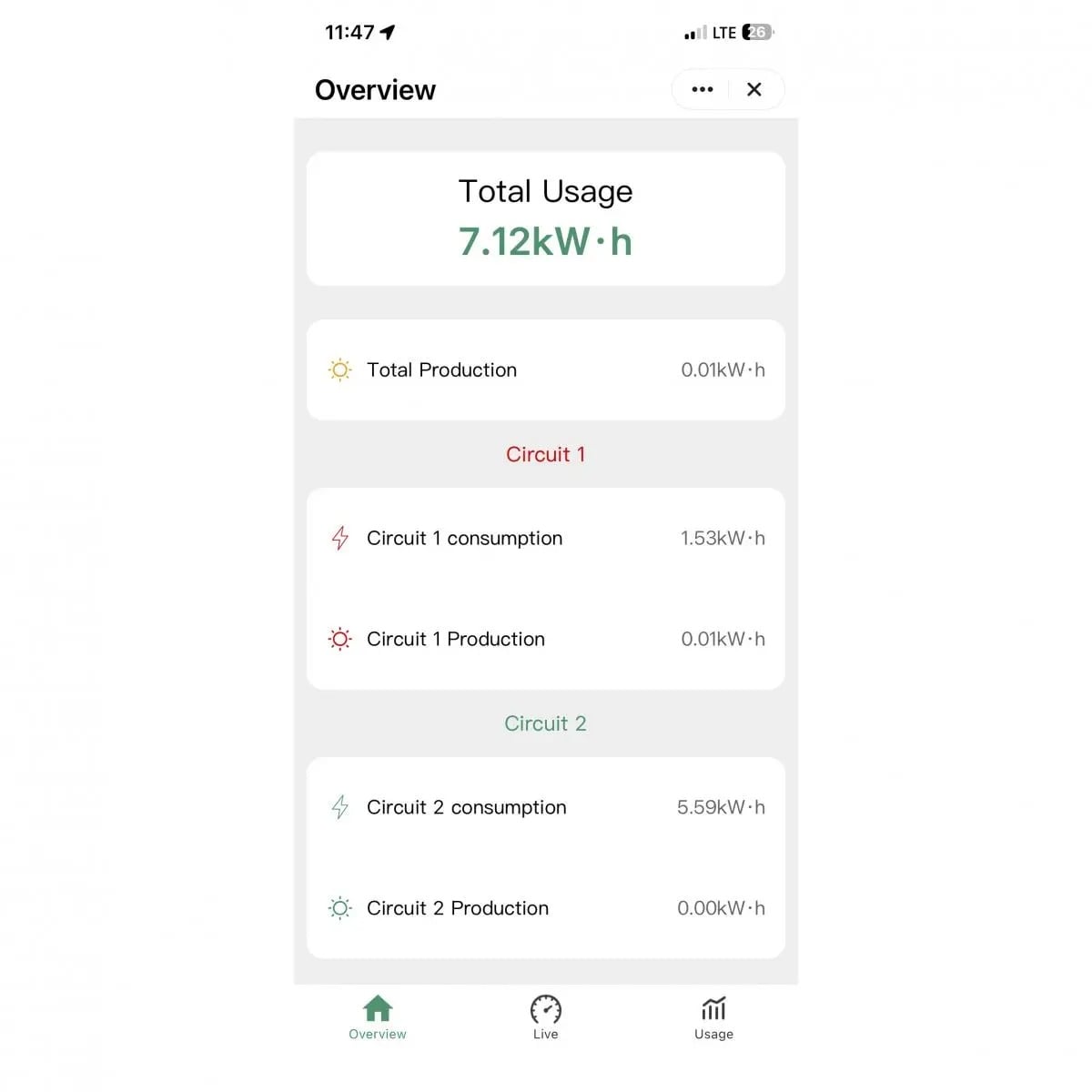

Cihaz, uzun dönemli ölçüm geçmişini dahili hafızasında saklamak yerine verileri Tuya veya Smart Life sistemine aktarır. Uygulama üzerinden saatlik, günlük, aylık ve yıllık tüketim değerleri incelenebilir.
Ölçüm verileri uygulamanın desteklediği yöntemlerle dışa aktarılabilir. Veri saklama ve dışa aktarma seçenekleri kullanılan uygulama sürümüne, kullanıcı hesabına ve Tuya hizmetlerinin mevcut özelliklerine bağlı olabilir.
Uzaktan Enerji İzleme
PCE-SPC 20 internete bağlı olduğu sürece ölçüm değerleri farklı bir konumdan takip edilebilir. Bu özellik; ev, ofis, mağaza, atölye veya küçük tesislerdeki enerji tüketiminin yerinde bulunmadan kontrol edilmesini sağlar.
Akıllı Ev Entegrasyonu
Tuya altyapısıyla uyumlu cihaz, mevcut Tuya veya Smart Life tabanlı akıllı ev sistemlerine eklenebilir. Enerji tüketimi, diğer uyumlu akıllı cihazlarla aynı uygulama üzerinden izlenebilir.
DIN Ray Montajı

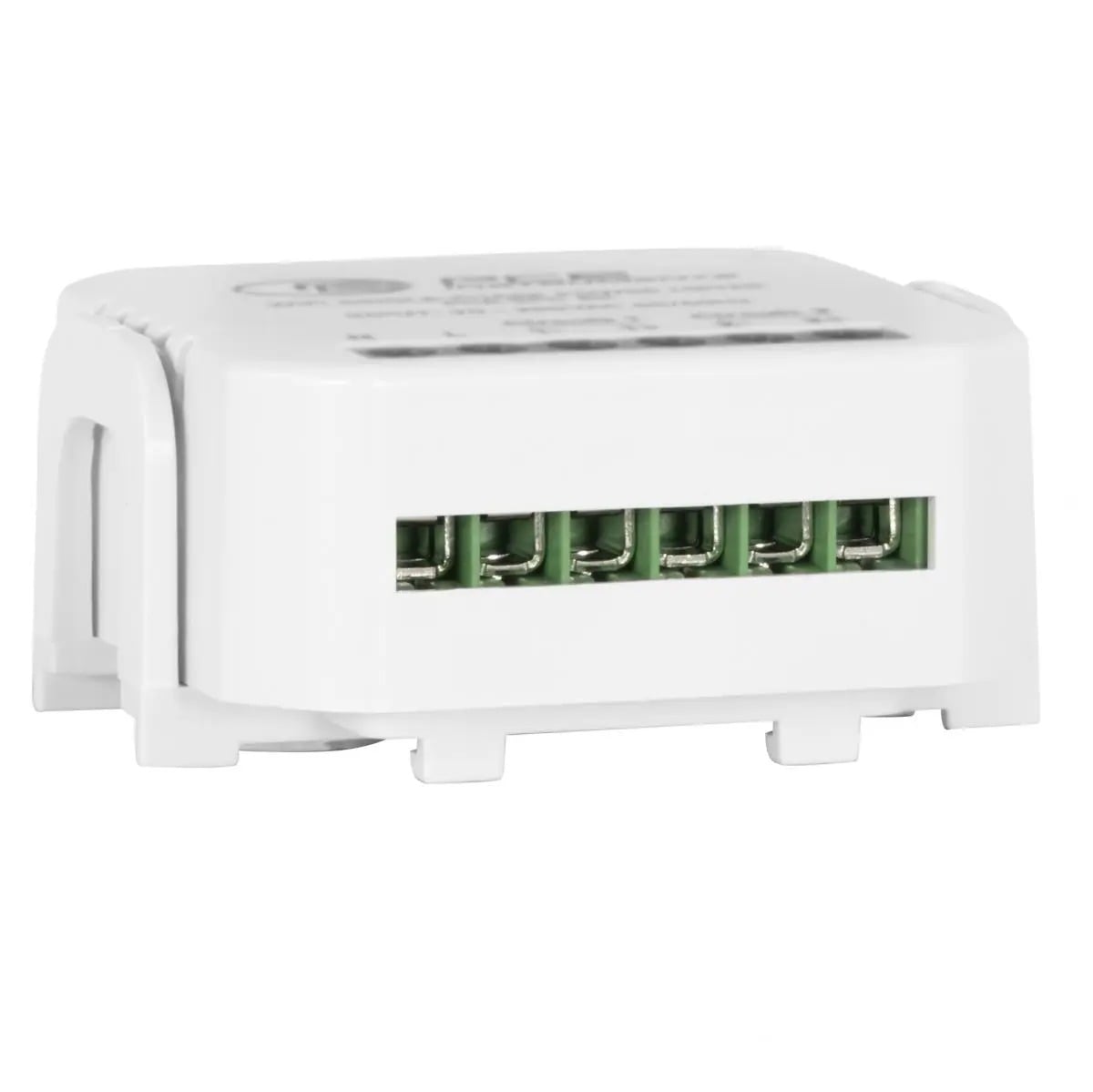

PCE-SPC 20, standart 35mm DIN raya monte edilebilir. Kompakt gövdesi sayesinde elektrik panosu veya kontrol dolabı içerisinde düzenli ve az yer kaplayan bir kurulum sağlar.
Elektrik bağlantıları, enerjisi kesilmiş bir sistemde ve elektrik konusunda yetkin kişiler tarafından gerçekleştirilmelidir. Kurulum sırasında ürün bağlantı şeması ve belirtilen besleme sınırları dikkate alınmalıdır.
LED Durum Göstergeleri
Cihaz üzerindeki LED göstergeler, güç ve Wi-Fi bağlantı durumunun hızlı şekilde kontrol edilmesini sağlar. İlk kurulum ve eşleştirme sırasında bağlantı durumunun anlaşılmasına yardımcı olur.
Kullanım Alanları
- Ev elektrik tüketiminin izlenmesi
- İki ayrı devrenin enerji karşılaştırması
- Ticari işletmelerde tüketim takibi
- Aydınlatma ve priz devrelerinin ayrı ölçümü
- Isıtma ve soğutma sistemlerinin karşılaştırılması
- Elektrik panosu ve kontrol dolabı uygulamaları
- Makine ve cihaz enerji tüketiminin izlenmesi
- Enerji tasarrufu ve verimlilik çalışmaları
- Elektrikçiler ve enerji danışmanları
- Uzaktan tesis ve yük takibi
Doğru Kullanım İçin Öneriler
- Her akım transformatöründen yalnızca tek bir iletken geçirilmelidir.
- Her ölçüm kanalındaki akım 20A sınırını aşmamalıdır.
- Sensör iç çapına uygun iletken kullanılmalıdır.
- Kapalı tip sensör kurulurken iletken bağlantıları güvenli şekilde sökülmelidir.
- Cihaz yalnızca belirtilen besleme geriliminde kullanılmalıdır.
- Elektrik bağlantılarından önce sistemin enerjisi kesilmelidir.
- Kurulum yetkin bir elektrikçi tarafından yapılmalıdır.
- Cihaz kuru ve korumalı iç ortamlarda kullanılmalıdır.
- Wi-Fi bağlantısı için 2.4GHz ağ kullanılmalıdır.
- Her iki kanalın sensörleri doğru girişlere bağlanmalıdır.
PCE-SPC 20’nin Öne Çıkan Avantajları
- İki bağımsız ölçüm kanalı
- İki adet 20A akım transformatörü
- Her kanal için 0–20A AC akım ölçümü
- Gerçek zamanlı V, A, W ve kWh takibi
- 2.4GHz Wi-Fi bağlantısı
- Tuya ve Smart Life uygulama desteği
- Uzaktan enerji tüketimi izleme
- Saatlik, günlük, aylık ve yıllık veri analizi
- Ölçüm verilerini dışa aktarma
- Yaklaşık 15 saniyelik veri güncelleme
- 35mm DIN ray montajı
- Kompakt ve hafif tasarım
AC Akım Ölçüm Özellikleri
| Ölçüm Aralığı | Çözünürlük | Doğruluk | Frekans Aralığı |
|---|---|---|---|
| 0–1A AC | 0.001A | Ölçüm değerinin ±%2’si | 50–60Hz |
| 1–20A AC | 0.001A | Ölçüm değerinin ±%1’i | 50–60Hz |
Genel Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | PCE Instruments / PCE-SPC 20 |
| Cihaz Tipi | İki Kanallı Wi-Fi Güç ve Enerji Ölçer |
| Ölçülen Parametreler | Gerilim, akım, anlık güç ve enerji tüketimi |
| Gösterim Birimleri | V / A / W / kWh |
| Ölçüm Kanalı | 2 kanal |
| Kanal Başına Akım Aralığı | 0–20A AC |
| Akım Sensörü | Kapalı tip halka akım transformatörü |
| Akım Transformatörü Sayısı | 2 adet |
| Sensör Kablo Uzunluğu | 20 cm |
| Sensör Dış Çapı | 23 mm |
| Sensör İç Çapı | 6 mm |
| Veri Güncelleme Aralığı | Yaklaşık 15 saniye |
| Kablosuz Frekans | 2.4GHz |
| Veri Arayüzü | WLAN |
| Wi-Fi Standartları | IEEE 802.11b / 802.11g / 802.11n |
| Uygulama | Tuya / Smart Life |
| Veri Geçmişi | Saatlik / Günlük / Aylık / Yıllık |
| Veri Dışa Aktarma | Desteklenir |
| Montaj | 35mm DIN ray |
| Güç Kablosu Uzunluğu | 90 cm |
| Besleme Gerilimi | 90–250V AC, 50/60Hz |
| Koruma Sınıfı | IP20 |
| Çalışma Koşulları | -20°C–55°C, %0–90 bağıl nem |
| Depolama Koşulları | -20°C–55°C, %0–90 bağıl nem |
| Boyutlar | 45 × 45 × 19 mm |
| Ağırlık | 31 g |

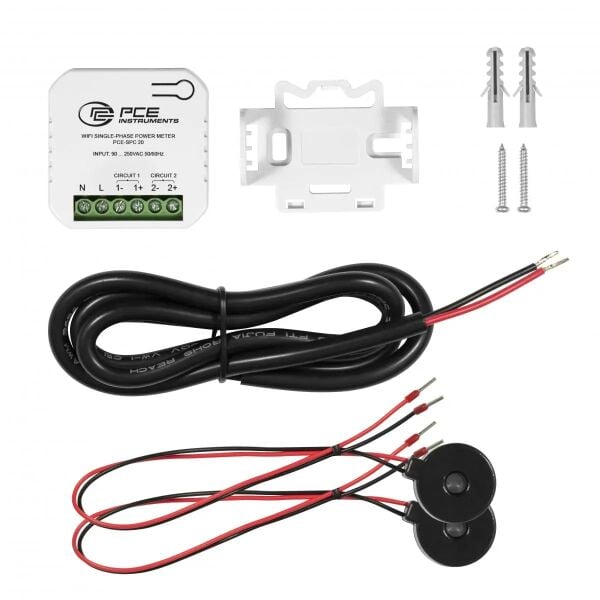

Teslimat İçeriği
| Adet | Teslimat İçeriği |
|---|---|
| 1 | PCE-SPC 20 Güç Ölçer / Güç Metre |
| 2 | 20A kapalı tip akım transformatörü |
| 1 | 90 cm güç kaynağı bağlantı kablosu |
| 1 | Montaj braketi ve vidaları |
| 1 | Kullanım kılavuzu |
Uygulama bilgisi: Smart Life veya Tuya uygulaması App Store ve Google Play üzerinden indirilebilir.
