PCE-SPC 80 Wi-Fi Güç Ölçer | 2 Kanallı 80A Tuya Enerji Takibi
PCE-SPC 80 Wi-Fi Güç Ölçer | 2 Kanallı 80A Tuya ve Smart Life Enerji Takibi
PCE-SPC 80; elektrik tesisatlarındaki gerilim, akım, anlık güç ve toplam enerji tüketiminin gerçek zamanlı olarak ölçülmesi ve uzaktan izlenmesi için geliştirilmiş iki kanallı Wi-Fi güç ölçer ve enerji takip cihazıdır. Konutlar, ticari işletmeler, kontrol panoları ve küçük ölçekli endüstriyel uygulamalarda iki farklı elektrik hattının veya yükün enerji tüketiminin ayrı ayrı izlenmesine yardımcı olur.
Cihaz, her biri 80A ölçüm kapasitesine sahip iki adet açılabilir Split Core akım transformatörüyle birlikte sunulur. Akım trafolarının açılabilir yapısı sayesinde mevcut iletkenlerin bağlantısını sökmeden sensörlerin kablo etrafına yerleştirilmesi mümkündür. Ölçüm sonuçları 2.4GHz Wi-Fi üzerinden Tuya veya Smart Life mobil uygulamasına aktarılır.
PCE-SPC 80 Özellikleri
- İki bağımsız ölçüm kanalıyla iki farklı elektrik hattını aynı anda izleyebilir.
- Her ölçüm kanalı 80A’ya kadar AC akım ölçümünü destekler.
- İki adet 80A açılabilir Split Core akım transformatörüyle birlikte sunulur.
- Gerilim, akım, anlık güç ve toplam enerji tüketimini ölçer.
- V, A, W ve kWh değerlerini gerçek zamanlı olarak görüntüler.
- 2.4GHz Wi-Fi bağlantısını destekler.
- Tuya ve Smart Life mobil uygulamalarıyla kullanılabilir.
- Ölçüm sonuçlarını yaklaşık 15 saniyelik aralıklarla günceller.
- Saatlik, günlük, aylık ve yıllık enerji tüketim geçmişini gösterir.
- Uygulama üzerinden ölçüm verilerinin dışa aktarılmasını destekler.
- İnternet bağlantısı üzerinden dünyanın farklı noktalarından uzaktan erişim sağlar.
- 35mm DIN raya monte edilebilir.
- Wi-Fi ve güç durumunu gösteren LED göstergelere sahiptir.
- 90–250V AC, 50/60Hz besleme aralığında çalışır.
- IP20 gövde koruma sınıfına sahiptir.
İki Kanallı Enerji Ölçümü
PCE-SPC 80, iki ayrı akım transformatörü sayesinde iki farklı elektrik hattındaki akım ve enerji tüketimini aynı anda takip edebilir. Her kanal bağımsız bir yükün veya devrenin ölçülmesinde kullanılabilir.
- İki farklı makinenin enerji tüketimini karşılaştırma
- Aydınlatma ve priz devrelerini ayrı izleme
- Isıtma ve soğutma sistemlerini karşılaştırma
- İki ayrı üretim hattının enerji takibi
- İki bağımsız elektrik panosu çıkışını izleme
İki kanallı yapı, toplam enerji tüketiminin yanında farklı yüklerin tüketim davranışlarının ayrı ayrı değerlendirilmesini sağlar.

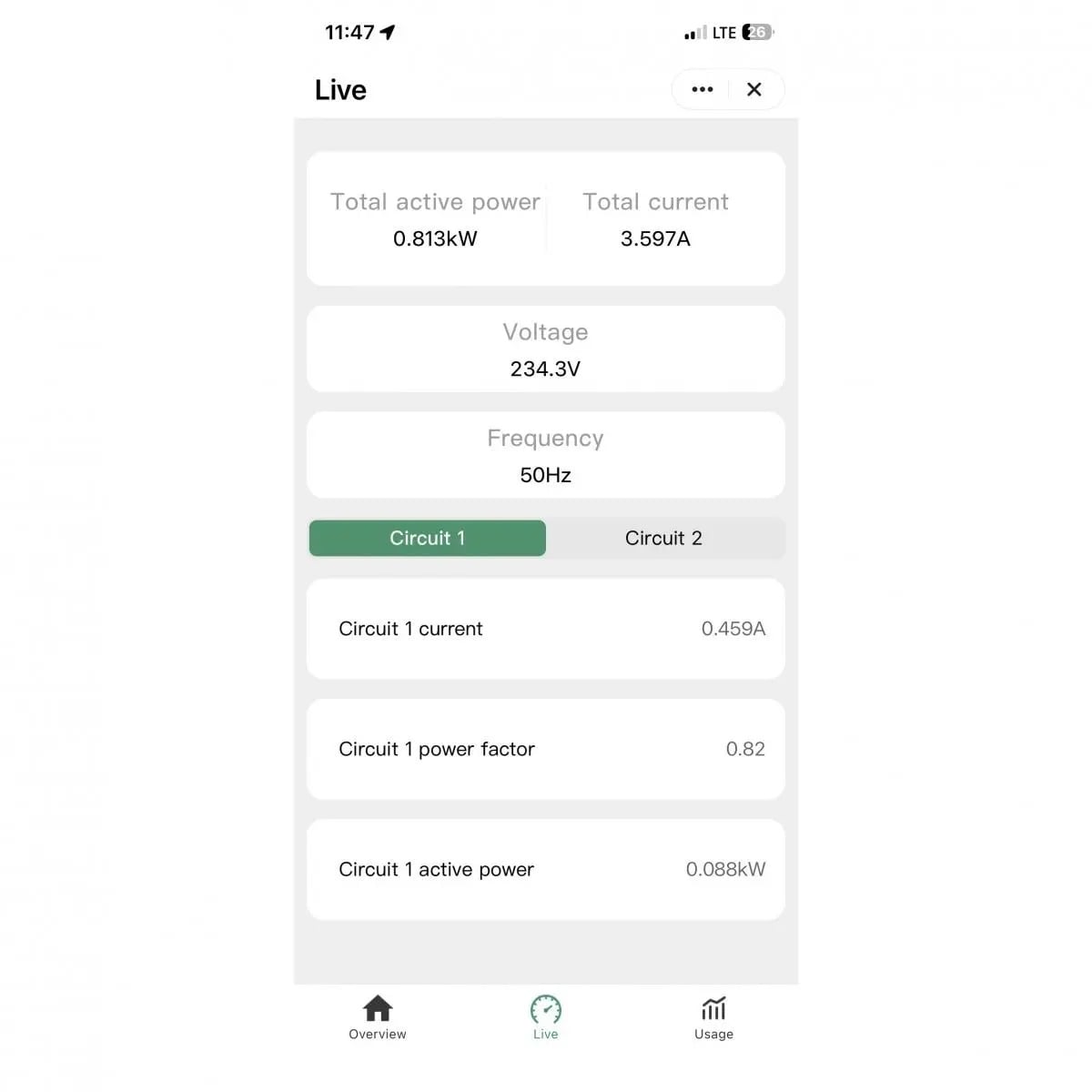

Gerçek Zamanlı V, A, W ve kWh Takibi
Cihaz, elektrik sistemindeki temel enerji parametrelerini ölçerek Tuya veya Smart Life uygulamasına aktarır. Ölçüm sonuçları akıllı telefon veya tablet üzerinden gerçek zamanlı olarak görüntülenebilir.
- Gerilim: Cihazın beslendiği elektrik hattındaki AC gerilimi gösterir.
- Akım: Her bir kanaldan geçen anlık akım değerini görüntüler.
- Güç: Bağlı yüklerin anlık elektrik tüketimini watt cinsinden hesaplar.
- Enerji: Zaman içerisinde tüketilen toplam enerjiyi kWh cinsinden takip eder.

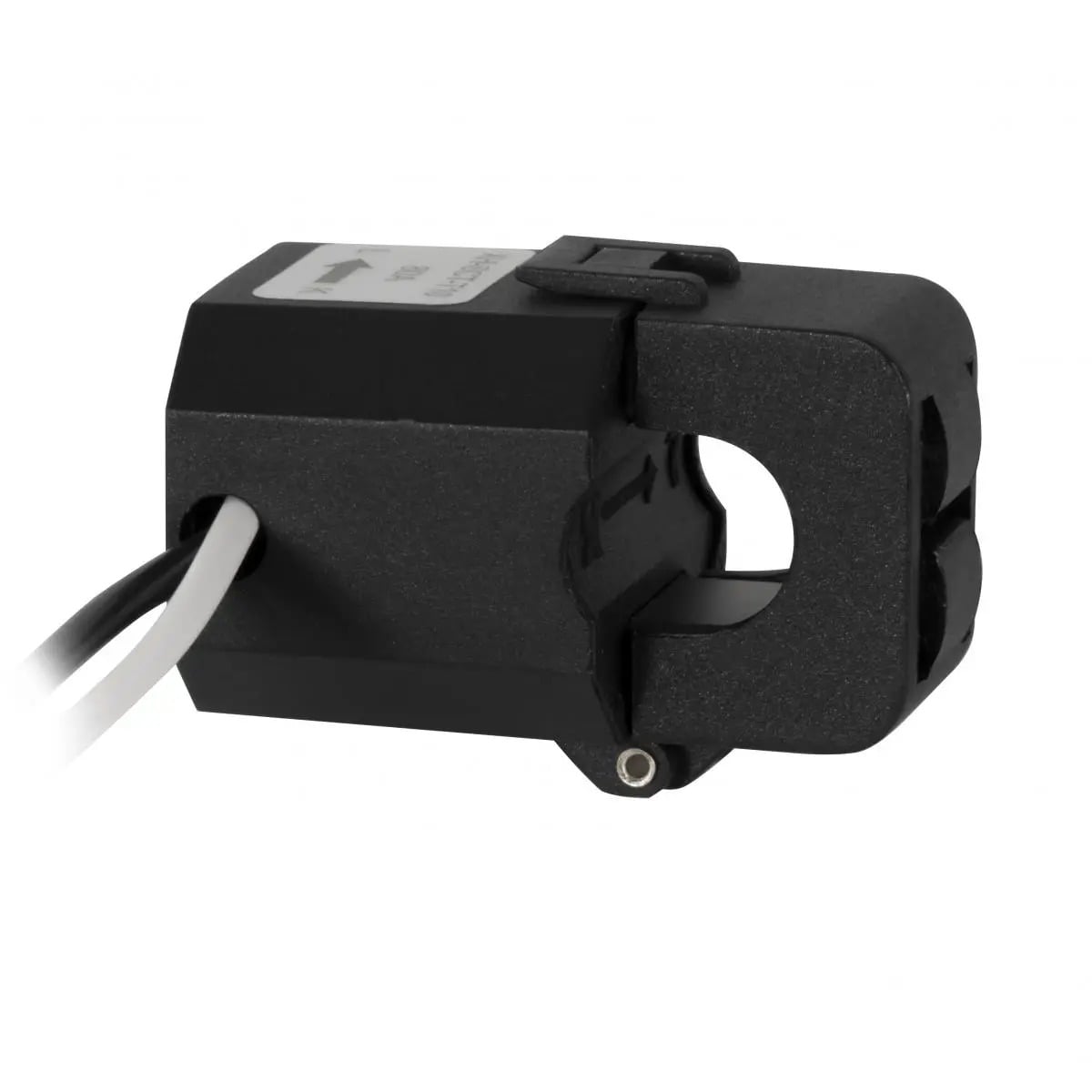

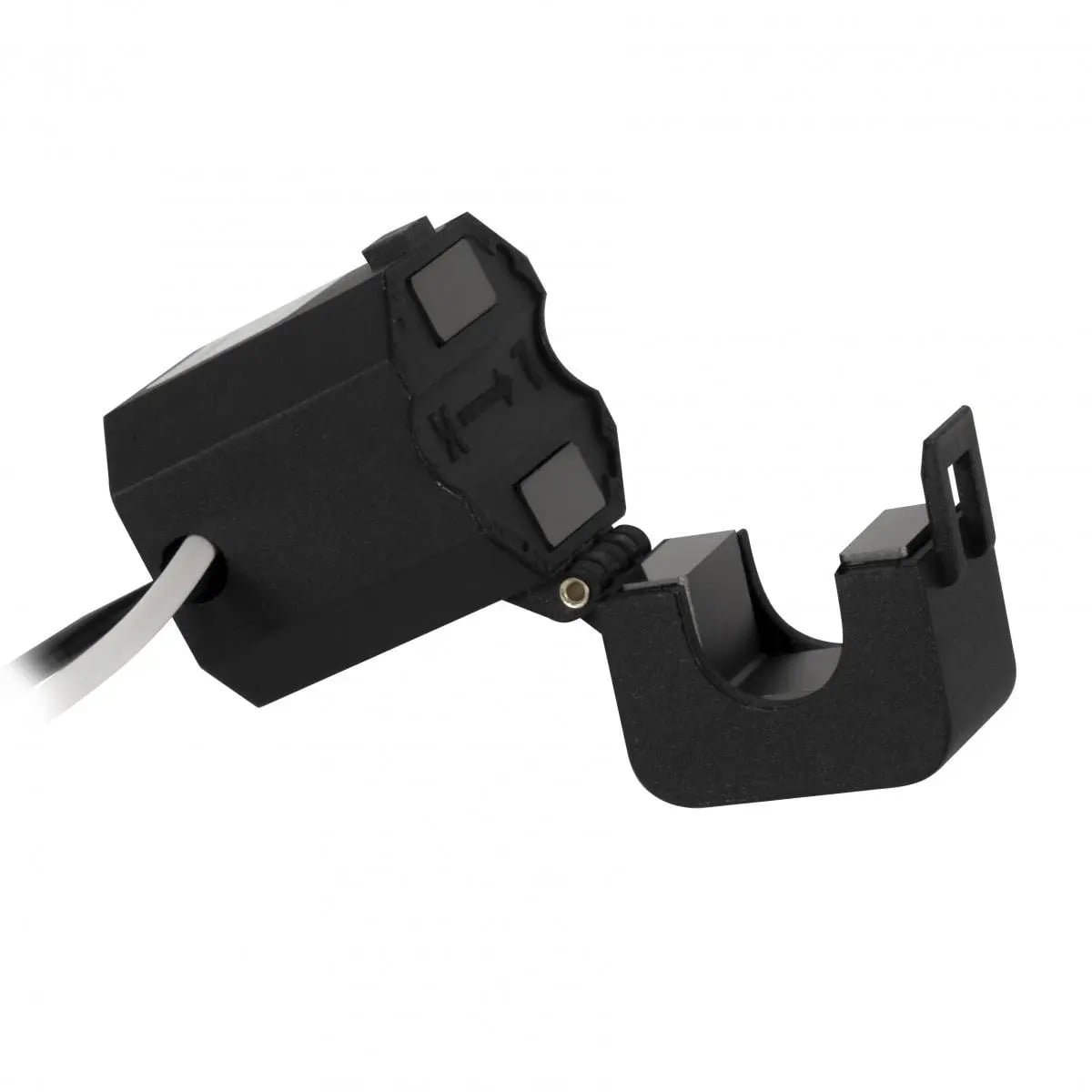

80A Split Core Akım Transformatörleri
PCE-SPC 80 ile birlikte iki adet açılabilir tip 80A akım transformatörü sunulur. Split Core yapı sayesinde sensör açılarak mevcut iletkenin etrafına yerleştirilebilir ve tekrar kapatılabilir.
Bu sistem, özellikle mevcut elektrik panolarında iletken bağlantısını sökmeden hızlı kurulum yapılmasına yardımcı olur. Her sensör maksimum 10mm çapındaki iletkenlerde kullanılabilir.
Doğru ölçüm için her akım transformatörünün içerisinden yalnızca tek bir iletken geçirilmelidir. Faz ve nötr kablolarının birlikte geçirilmesi durumunda manyetik alanlar birbirini dengeleyebilir ve cihaz hatalı veya sıfıra yakın değer gösterebilir.
0–80A AC Akım Ölçümü
Her ölçüm kanalı 0 ile 80A arasındaki alternatif akımları ölçebilir. Düşük ve yüksek akım aralıkları için farklı doğruluk değerleri belirtilmiştir.
- 0–1A aralığında ölçüm değerinin ±%2’si doğruluk
- 1–80A aralığında ölçüm değerinin ±%1’i doğruluk
- 0.001A çözünürlük
- 50–60Hz frekans aralığı
Wi-Fi ve Tuya / Smart Life Uygulaması
PCE-SPC 80, 2.4GHz Wi-Fi ağı üzerinden Tuya veya Smart Life mobil uygulamasına bağlanabilir. Ölçüm değerleri uygulama üzerinden görüntülenebilir ve internet bağlantısı bulunan farklı bir konumdan takip edilebilir.
- Anlık enerji tüketimi görüntüleme
- İki kanalın ayrı ayrı izlenmesi
- Saatlik tüketim geçmişi
- Günlük tüketim karşılaştırması
- Aylık ve yıllık enerji analizi
- Uzaktan erişim
- Ölçüm verilerini dışa aktarma
Cihaz yalnızca 2.4GHz Wi-Fi ağlarını destekler. İlk bağlantı sırasında mobil cihazın ve güç ölçerin aynı 2.4GHz kablosuz ağa bağlı olması gerekir.
Yaklaşık 15 Saniyelik Veri Güncelleme
Ölçüm sonuçları yaklaşık 15 saniyelik düzenli aralıklarla uygulamaya aktarılır. Bu güncelleme süresi, genel enerji tüketiminin ve yüklerde meydana gelen değişimlerin takip edilmesi için uygundur.
PCE-SPC 80, milisaniye seviyesindeki çok kısa süreli ani akım darbelerinin veya geçici güç olaylarının ayrıntılı analizi için tasarlanmamıştır.

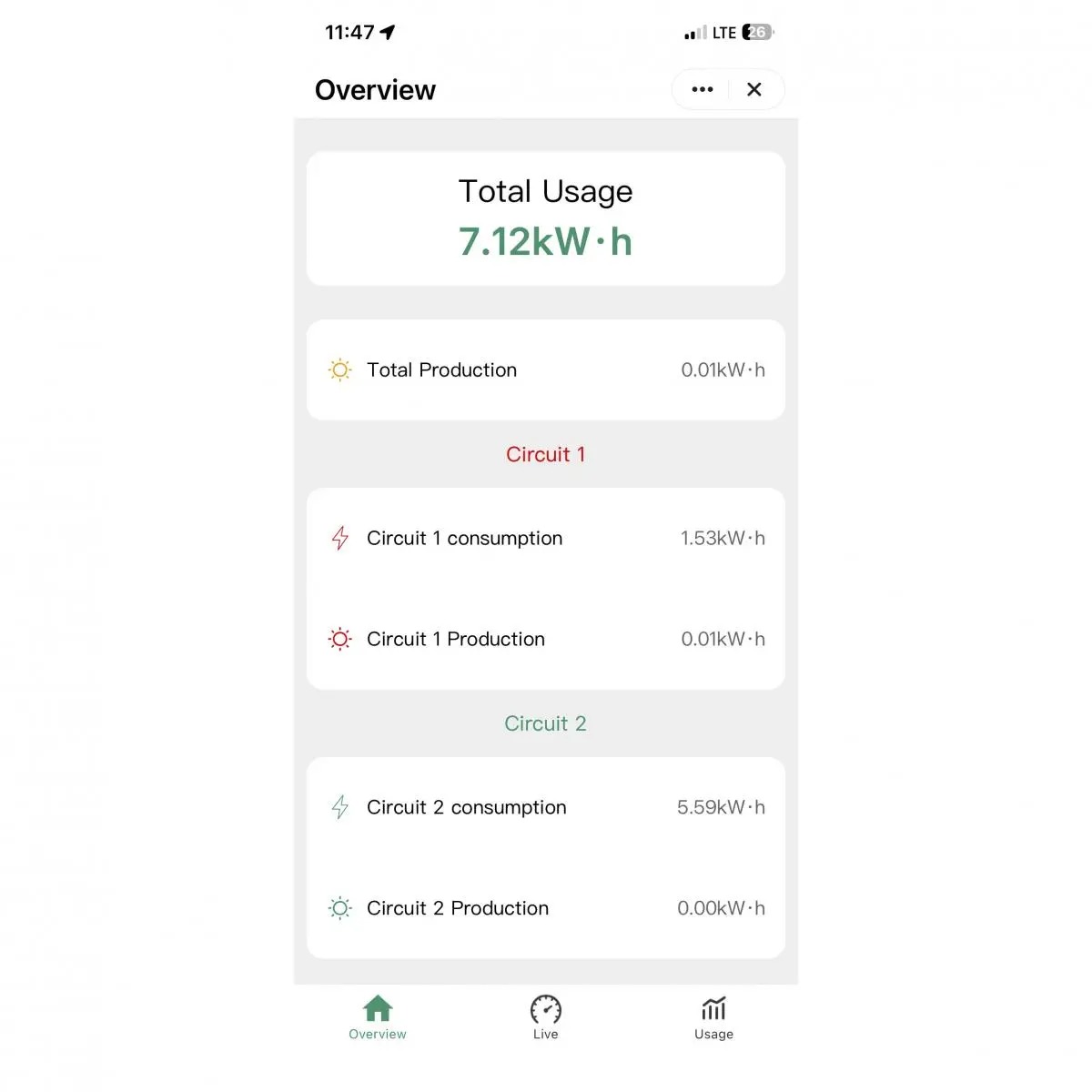

Enerji Geçmişi ve Veri Dışa Aktarma
Cihaz, uzun süreli ölçüm geçmişini kendi dahili hafızasında saklamaz. Ölçüm verileri Tuya veya Smart Life uygulamasına ya da ilgili bulut sistemine aktarılır.
Uygulama üzerinden saatlik, günlük, aylık ve yıllık tüketim sonuçları incelenebilir. Ölçüm verileri desteklenen formatlarda dışa aktarılarak enerji analizi ve raporlama çalışmalarında kullanılabilir.
Veri geçmişi ve dışa aktarma seçenekleri, kullanılan uygulama sürümüne, kullanıcı hesabına, internet bağlantısına ve Tuya hizmetlerinin mevcut özelliklerine bağlı olabilir.
Uzaktan Enerji İzleme
PCE-SPC 80 internete bağlı olduğu sürece ölçüm sonuçlarına farklı bir konumdan erişilebilir. Bu özellik; ev, ofis, mağaza, atölye, depo ve küçük tesislerdeki enerji tüketiminin yerinde bulunmadan takip edilmesini sağlar.
Akıllı Ev Sistemlerine Entegrasyon
Tuya altyapısıyla uyumlu cihaz, mevcut Tuya veya Smart Life tabanlı akıllı ev sistemlerine dahil edilebilir. Böylece elektrik tüketimi, diğer uyumlu akıllı cihazlarla aynı mobil uygulama üzerinden görüntülenebilir.

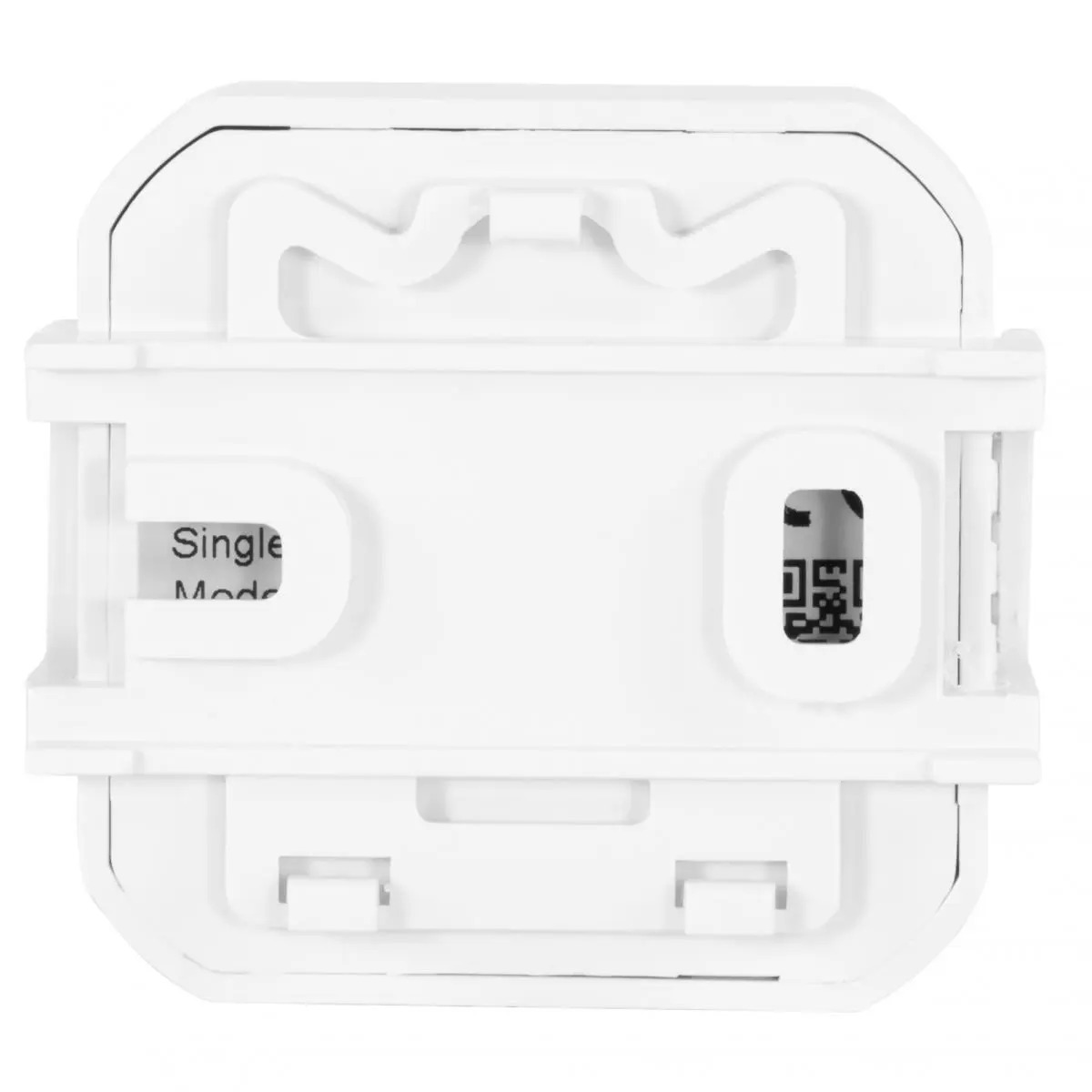

DIN Ray Montajı
PCE-SPC 80, standart 35mm DIN raya monte edilebilir. Kompakt gövdesi sayesinde elektrik panosu ve kontrol dolabı içerisinde düzenli ve az yer kaplayan bir kurulum sağlar.
Elektrik bağlantıları, sistemin enerjisi tamamen kesildikten sonra ve elektrik konusunda yetkin kişiler tarafından yapılmalıdır. Kurulum sırasında ürün bağlantı şeması ve belirtilen besleme sınırları dikkate alınmalıdır.
LED Durum Göstergeleri
Cihaz üzerinde bulunan LED göstergeler güç ve Wi-Fi bağlantı durumunun hızlı şekilde kontrol edilmesini sağlar. İlk kurulum, eşleştirme ve bağlantı sorunlarının değerlendirilmesinde kullanıcıya yardımcı olur.
Kullanım Alanları
- Ev elektrik tüketiminin izlenmesi
- İki farklı devrenin enerji karşılaştırması
- Ticari işletmelerde tüketim takibi
- Elektrik panosu ve kontrol dolabı uygulamaları
- Isıtma ve soğutma sistemlerinin enerji analizi
- Makine ve üretim ekipmanlarının tüketim takibi
- Aydınlatma ve priz devrelerinin ayrı ölçümü
- Enerji tasarrufu ve verimlilik çalışmaları
- Elektrikçiler ve enerji danışmanları
- Uzaktan tesis ve yük takibi
Doğru Kullanım İçin Öneriler
- Her akım transformatörünün içerisinden yalnızca tek bir iletken geçirilmelidir.
- Her ölçüm kanalındaki akım 80A sınırını aşmamalıdır.
- Sensör maksimum 10mm çapındaki iletkenlere takılmalıdır.
- Split Core akım sensörü tamamen kapatılmalı ve kilitlenmelidir.
- Cihaz yalnızca belirtilen besleme gerilimi aralığında kullanılmalıdır.
- Elektrik bağlantılarından önce sistemin enerjisi tamamen kesilmelidir.
- Kurulum yetkin bir elektrikçi tarafından gerçekleştirilmelidir.
- Cihaz kuru ve korumalı iç ortamlarda kullanılmalıdır.
- Wi-Fi bağlantısı için 2.4GHz kablosuz ağ kullanılmalıdır.
- İki kanalın akım sensörleri doğru girişlere bağlanmalıdır.
PCE-SPC 80’in Öne Çıkan Avantajları
- İki bağımsız enerji ölçüm kanalı
- İki adet 80A Split Core akım transformatörü
- Her kanal için 0–80A AC akım ölçümü
- Gerçek zamanlı V, A, W ve kWh takibi
- 2.4GHz Wi-Fi bağlantısı
- Tuya ve Smart Life uygulama desteği
- Dünyanın farklı noktalarından uzaktan erişim
- Saatlik, günlük, aylık ve yıllık tüketim analizi
- Ölçüm verilerini dışa aktarma
- Yaklaşık 15 saniyelik veri güncelleme
- 35mm DIN ray montajı
- Kompakt ve hafif tasarım
AC Akım Ölçüm Özellikleri
| Ölçüm Aralığı | Çözünürlük | Doğruluk | Frekans Aralığı |
|---|---|---|---|
| 0–1A AC | 0.001A | Ölçüm değerinin ±%2’si | 50–60Hz |
| 1–80A AC | 0.001A | Ölçüm değerinin ±%1’i | 50–60Hz |
Genel Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | PCE Instruments / PCE-SPC 80 |
| Cihaz Tipi | İki Kanallı Wi-Fi Güç ve Enerji Ölçer |
| Ölçülen Parametreler | Gerilim, akım, anlık güç ve enerji tüketimi |
| Gösterim Birimleri | V / A / W / kWh |
| Ölçüm Kanalı | 2 kanal |
| Kanal Başına Akım Aralığı | 0–80A AC |
| Akım Sensörü | Açılabilir Split Core akım transformatörü |
| Akım Transformatörü Sayısı | 2 adet |
| Sensör Kablo Uzunluğu | 100 cm |
| Maksimum İletken Çapı | 10 mm |
| Veri Güncelleme Aralığı | Yaklaşık 15 saniye |
| Kablosuz Frekans | 2.4GHz |
| Veri Arayüzü | WLAN |
| Wi-Fi Standartları | IEEE 802.11b / 802.11g / 802.11n |
| Uygulama | Tuya / Smart Life |
| Veri Geçmişi | Saatlik / Günlük / Aylık / Yıllık |
| Veri Dışa Aktarma | Desteklenir |
| Montaj | 35mm DIN ray |
| Güç Kablosu Uzunluğu | 90 cm |
| Besleme Gerilimi | 90–250V AC, 50/60Hz |
| Koruma Sınıfı | IP20 |
| Çalışma Koşulları | -20°C–55°C, %0–90 bağıl nem |
| Depolama Koşulları | -20°C–55°C, %0–90 bağıl nem |
| Boyutlar | 45 × 45 × 19 mm |
| Ağırlık | 31 g |
Teslimat İçeriği
| Adet | Teslimat İçeriği |
|---|---|
| 1 | PCE-SPC 80 Güç Ölçer / Güç Metre |
| 2 | 80A açılabilir Split Core akım transformatörü |
| 1 | 90 cm güç kaynağı bağlantı kablosu |
| 1 | DIN ray montaj aparatı ve vidaları |
| 1 | Kullanım kılavuzu |
Uygulama bilgisi: Smart Life veya Tuya uygulaması App Store ve Google Play üzerinden indirilebilir.
