PCE-SRM 20 Yüzey Direnci Ölçer | 10³–10¹² Ω, ESD
PCE-SRM 20 Yüzey Direnci Ölçüm Cihazı | ESD Kontrolü | 10³–10¹² Ω
PCE-SRM 20, ESD kontrollü alanlarda malzeme ve yüzeylerin elektriksel direnç davranışını kontrol etmek için geliştirilmiş taşınabilir bir yüzey direnci ölçüm cihazıdır.
10³ Ω ile 10¹² Ω arasındaki geniş ölçüm aralığı, 10 V ve 100 V otomatik test gerilimi, entegre paralel elektrotları ve harici 2,25 kg elektrot desteği sayesinde ESD çalışma matları, tezgâh yüzeyleri, zemin kaplamaları ve farklı iletken / dissipatif yüzeylerin kontrolünde kullanılabilir.
Cihaz entegre elektrotlarıyla yüzey direncinin hızlı şekilde kontrol edilmesini sağlarken, harici elektrotlar kullanıldığında nokta-nokta direnç (RTT) ve yüzeyden toprağa direnç (RTG) gibi daha kapsamlı ESD uygunluk ölçümleri gerçekleştirilebilir.
PCE-SRM 20, ANSI/ESD S20.20-2007 kapsamında yürütülen uygunluk doğrulama planlarında kullanılan yüzey direnci kontrollerini desteklemek üzere tasarlanmıştır.
PCE-SRM 20 Özellikleri
- 10³–10¹² Ω yüzey direnci ölçüm aralığı
- 1 dekad çözünürlük
- ±0,5 dekad doğruluk
- 10 V test gerilimi
- 100 V test gerilimi
- Otomatik test gerilimi seçimi
- 1 × 10⁵ Ω üzerindeki dirençlerde otomatik olarak 100 V test gerilimine geçiş
- Entegre paralel elektrotlarla doğrudan yüzey ölçümü
- Harici elektrot bağlantısı için 2 banana soketi
- 2 adet 2,25 kg harici elektrot dahil
- Nokta-nokta direnç (RTT) ölçümü
- Yüzeyden toprağa direnç (RTG) ölçümü
- 2 m uzunluğunda ölçüm kabloları
- Logaritmik gösterim
- 2,16 inç renkli LCD ekran
- Tek tuşla kullanım
- ANSI/ESD S20.20-2007 standardına yönelik uygulamalar
- IP52 koruma sınıfı
- 9 V blok pil ile çalışma
- Taşınabilir kullanım
- Taşıma çantası dahil
Elektrostatik Alan Ölçer Değil, Yüzey Direnci Ölçerdir
PCE-SRM 20 doğrudan elektrostatik alan şiddetini veya yüzey üzerindeki elektrostatik voltajı ölçmez.
Cihazın ölçtüğü temel büyüklük elektriksel dirençtir ve sonuç ohm (Ω) cinsinden değerlendirilir.
Bu nedenle ürünün doğru teknik adı:
Yüzey Direnci Ölçüm Cihazı / Surface Resistance Meter
şeklinde kullanılmalıdır.
ESD Yüzey Direnci Neden Ölçülür?
Elektronik üretim ve montaj alanlarında elektrostatik yüklerin kontrol edilmesi hassas elektronik komponentlerin korunması açısından önemlidir.
Çalışma matları, zeminler ve tezgâh yüzeyleri uygun elektriksel direnç özelliklerine sahip olmadığında elektrostatik yüklerin kontrollü şekilde boşaltılması zorlaşabilir.
PCE-SRM 20 bu yüzeylerin direnç seviyesini ölçerek ESD kontrol programlarının doğrulanmasına yardımcı olur.
10³–10¹² Ω Geniş Ölçüm Aralığı
PCE-SRM 20:
1 × 10³ Ω ile 1 × 10¹² Ω
arasında yüzey direnci ölçebilir.
Bu geniş aralık iletken, statik dissipatif ve yüksek dirençli yüzeylerin karşılaştırılmasını mümkün hale getirir.
Logaritmik Ölçek
Ölçüm sonuçları geniş direnç aralığının kolay yorumlanabilmesi için logaritmik dekad ölçeğinde değerlendirilir.
Örneğin 10⁵ Ω ile 10⁶ Ω arasında bir dekad fark bulunur.
1 Dekad Çözünürlük
Cihazın belirtilen çözünürlüğü:
1 dekad
değerindedir.
Bu cihaz hassas miliohm veya kesin sayısal direnç ölçümü için tasarlanmış bir laboratuvar ohmmetresi değildir; ESD yüzeylerinin direnç sınıfının hızlı şekilde değerlendirilmesine yönelik bir cihazdır.
±0,5 Dekad Doğruluk
PCE-SRM 20 için belirtilen ölçüm doğruluğu:
±0,5 dekad
değerindedir.
Bu doğruluk değeri yüzeyin hangi direnç sınıfında bulunduğunu belirlemeye yönelik ESD kontrolleri açısından değerlendirilmelidir.
10 V ve 100 V Test Gerilimi
PCE-SRM 20 iki farklı test gerilimi kullanır:
- 10 V
- 100 V
Test gerilimi direnç seviyesine göre cihaz tarafından otomatik şekilde seçilir.
Otomatik Test Gerilimi Seçimi
Ölçülen direnç değeri 1 × 10⁵ Ω seviyesinin üzerine çıktığında PCE-SRM 20 test gerilimini otomatik olarak 10 V'tan 100 V'a geçirir.
Bu yapı farklı ESD yüzeylerinde kullanıcının test gerilimini manuel olarak değiştirmesine gerek kalmadan uygun ölçüm koşullarının sağlanmasına yardımcı olur.
Entegre Paralel Elektrotlar
Cihaz gövdesinde yer alan entegre paralel elektrotlar yüzey direncinin harici ekipman bağlanmadan hızlı şekilde kontrol edilmesini sağlar.
PCE-SRM 20 doğrudan test yüzeyine yerleştirilerek temel yüzey direnci ölçümü yapılabilir.
Harici Elektrot Bağlantısı
Cihaz üzerinde harici ölçüm elektrotlarının bağlanması için iki banana soketi bulunur.
Bu soketlere kutu içeriğindeki 2,25 kg ağırlığındaki elektrotlar bağlanarak standartlaştırılmış temas basıncıyla daha kapsamlı direnç ölçümleri gerçekleştirilebilir.

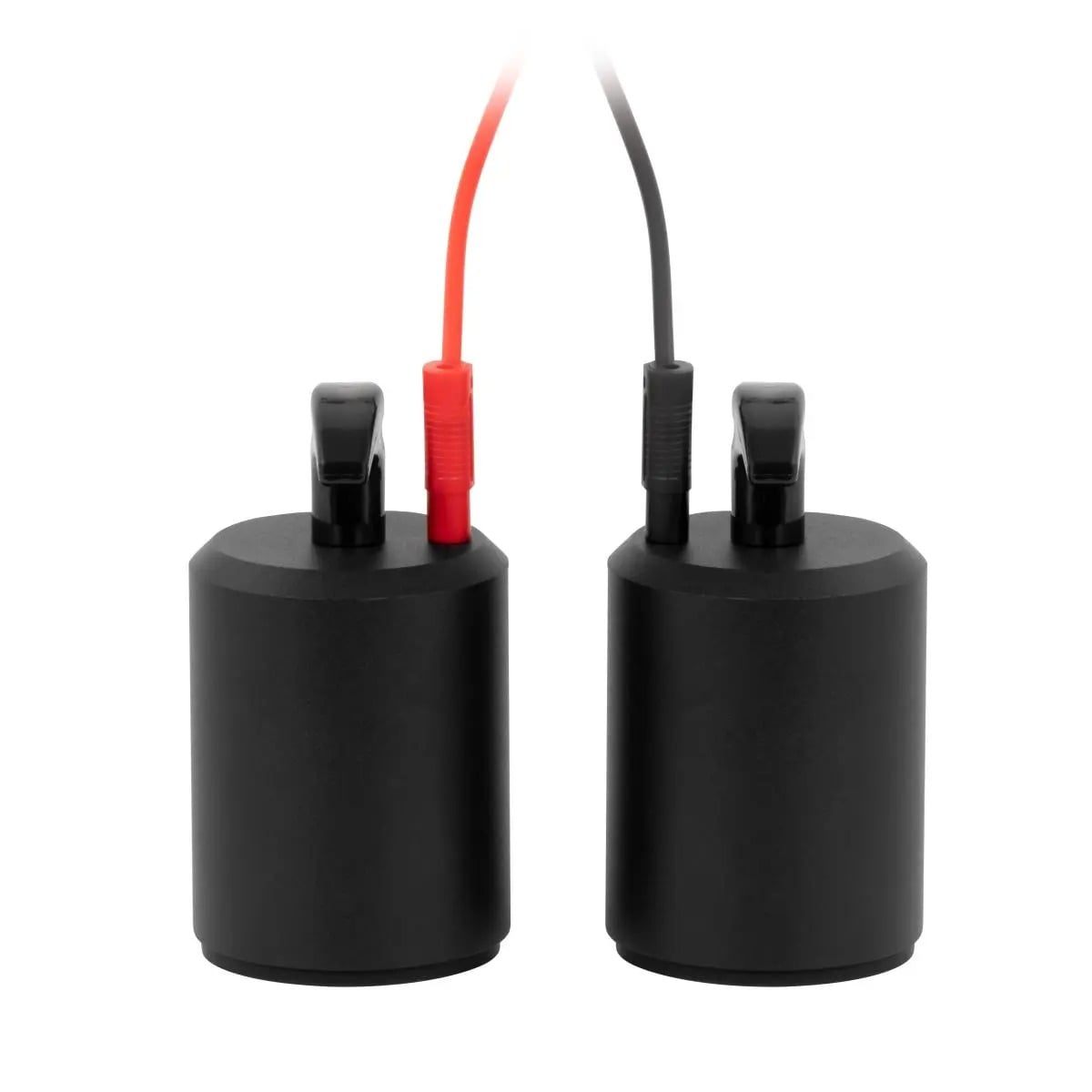

2 Adet 2,25 kg Elektrot
PCE-SRM 20 standart paketinde iki adet yaklaşık 2,25 kg ağırlığında harici ölçüm elektrodu bulunur.
Elektrotların ağırlığı test edilen yüzey üzerinde tekrarlanabilir temas basıncı oluşturmaya yardımcı olur.

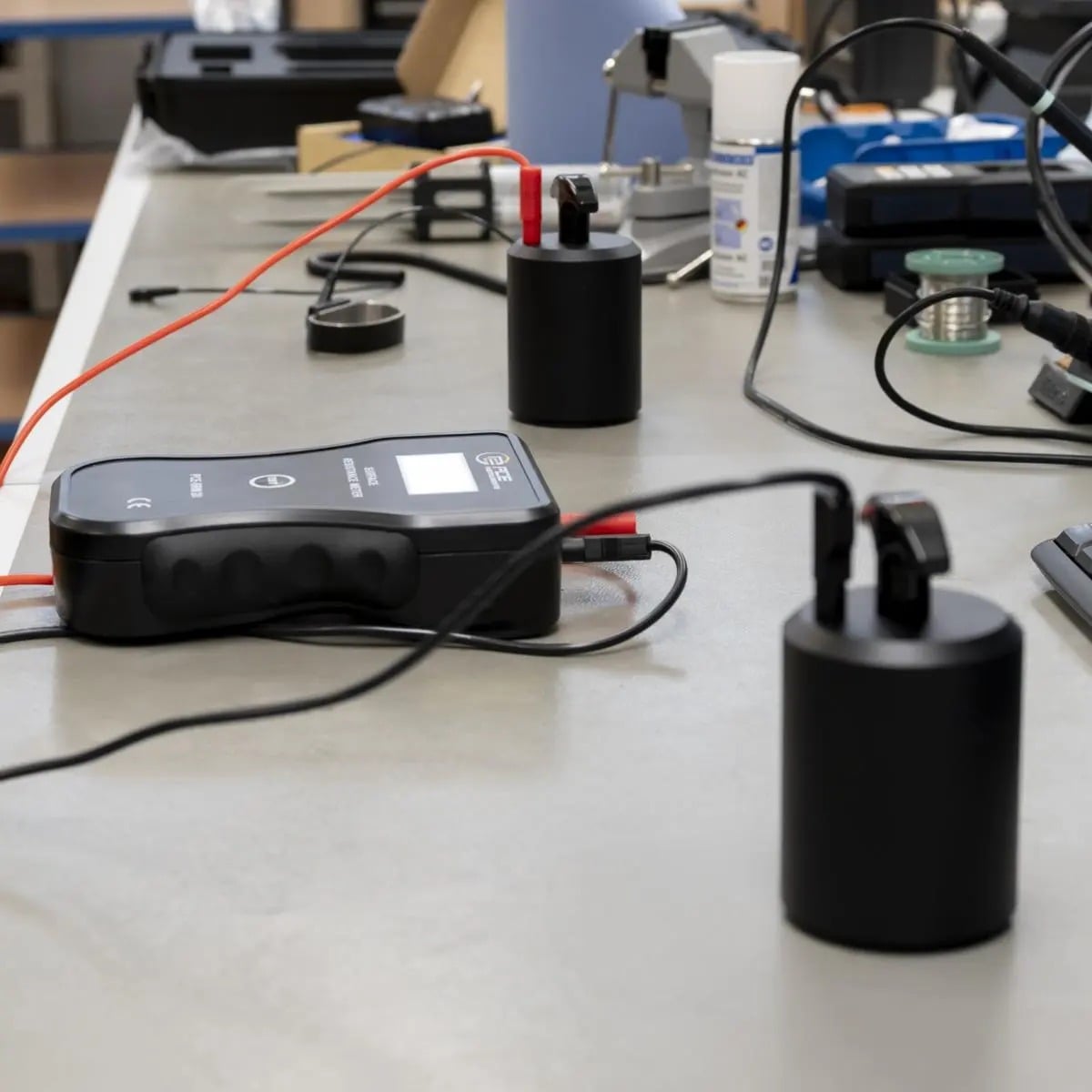

RTT – Nokta-Nokta Direnç Ölçümü
RTT, “Resistance to Point” veya pratik ESD terminolojisinde nokta-nokta direnç ölçümü olarak kullanılır.
İki harici elektrot belirli bir mesafeyle aynı yüzeye yerleştirilerek yüzeyin iki farklı noktası arasındaki elektriksel direnç ölçülebilir.
Bu yöntem özellikle ESD zemin, çalışma matı ve tezgâh yüzeylerinin homojenliğinin kontrol edilmesinde kullanılır.
RTG – Toprağa Direnç Ölçümü
RTG, “Resistance to Ground” yani yüzeyden toprak bağlantısına direnç ölçümünü ifade eder.
Bu ölçüm bir yüzeyin veya ESD çalışma alanının topraklama sistemine olan elektriksel direnç yolunun kontrol edilmesine yardımcı olur.
RTT ve RTG Neden Önemlidir?
Bir ESD yüzeyinin yalnızca kendi lokal direnç değeri değil, yüzey boyunca ve toprağa doğru elektriksel davranışı da önemlidir.
RTT ve RTG ölçümleri ESD kontrol sisteminin uygun şekilde çalışıp çalışmadığının daha kapsamlı değerlendirilmesine yardımcı olur.
ESD Çalışma Matlarının Kontrolü
Antistatik veya statik dissipatif çalışma matlarının yüzey direnci PCE-SRM 20 ile kontrol edilebilir.
Harici elektrotlar kullanılarak mat üzerinde farklı noktalarda RTT ölçümü ve uygun toprak bağlantısına karşı RTG kontrolü yapılabilir.
ESD Zemin Kaplamalarının Kontrolü
Elektronik üretim sahalarında kullanılan ESD zeminlerin elektriksel direnç özellikleri zaman içerisinde kir, aşınma veya bakım koşullarından etkilenebilir.
PCE-SRM 20 ile zemin yüzeyindeki farklı noktaların periyodik direnç kontrolü gerçekleştirilebilir.
Çalışma Tezgâhları
ESD korumalı iş tezgâhlarının çalışma yüzeyleri de cihazla kontrol edilebilir.
Bu kontrol yüzeyin gerekli statik dissipatif özelliklerini koruyup korumadığının izlenmesine yardımcı olur.
Elektronik Üretim Alanlarında Kullanım
PCE-SRM 20 aşağıdaki ESD kontrollü alanlarda kullanılabilir:
- Elektronik montaj hatları
- PCB üretimi
- Elektronik servis merkezleri
- Yarı iletken üretim alanları
- Komponent paketleme alanları
- Kalite kontrol bölümleri
- ESD laboratuvarları
ANSI/ESD S20.20-2007
PCE-SRM 20 üretici tarafından ANSI/ESD S20.20-2007 standardına yönelik uygunluk doğrulama uygulamalarında kullanılmak üzere belirtilmektedir.
Cihazla elde edilen RTT ve RTG gibi ölçüm verileri bir ESD kontrol programındaki periyodik doğrulama kayıtlarının oluşturulmasına yardımcı olabilir.
Standardı Tek Başına Sağladığını Gösterir mi?
Hayır.
Bir yüzeyden alınan tek direnç ölçümü, tüm ESD alanının ANSI/ESD S20.20 standardına eksiksiz şekilde uygun olduğunu tek başına kanıtlamaz.
Uygunluk değerlendirmesinde ilgili prosedür, elektrot konumu, ölçüm koşulları, topraklama yapısı, çevresel koşullar ve diğer ESD kontrol bileşenleri birlikte değerlendirilmelidir.
2,16 İnç Renkli LCD Ekran
PCE-SRM 20 üzerinde 2,16 inç büyüklüğünde renkli LCD ekran bulunur.
Direnç sınıfının hızlı ve kolay şekilde okunmasına yardımcı olan ekran taşınabilir saha kullanımını kolaylaştırır.
Tek Tuşla Kullanım
Cihaz basit tek tuşlu kullanım mantığına sahiptir.
Bu tasarım tekrarlanan saha ölçümlerinde cihazın hızlı şekilde kullanılmasını sağlar.
2 Metre Ölçüm Kabloları
Kutu içerisinde iki adet 2 metre uzunluğunda ölçüm kablosu bulunur.
Uzun kablolar harici elektrotların zemin veya çalışma yüzeyi üzerinde uygun konumlara yerleştirilmesini kolaylaştırır.
Metal Plaka
Standart paket içerisinde metal plaka bulunur.
Metal plaka uygun ölçüm konfigürasyonlarında referans iletken yüzey veya bağlantı noktası olarak kullanılabilir.
Timsah Klipsi
Paket içerisindeki timsah klipsi topraklama bağlantısı veya uygun iletken noktaya daha sabit elektriksel temas kurulmasını kolaylaştırır.
9 V Blok Pil ile Çalışma
PCE-SRM 20 bir adet 9 V alkalin-manganez blok pil ile çalışır.
Taşınabilir pil yapısı saha çalışmalarında harici güç kaynağına ihtiyaç duyulmadan ölçüm yapılmasını sağlar.
640 mAh Pil Kapasitesi
Üretici teknik verisinde kullanılan 9 V pil için yaklaşık 640 mAh kapasite belirtilmektedir.
IP52 Koruma Sınıfı
Cihaz IP52 koruma sınıfına sahiptir.
Bu sınıf cihazın sınırlı toz girişine ve belirli açılardan gelen su damlalarına karşı koruma sağladığını ifade eder.
IP52 cihazın su geçirmez veya yıkanabilir olduğu anlamına gelmez.
Çalışma Koşulları
PCE-SRM 20 için belirtilen çalışma koşulları:
- Sıcaklık: 0…+50°C
- Bağıl nem: %0…80 RH
şeklindedir.
Nem Ölçüm Sonucunu Etkileyebilir
Yüzey direnci özellikle polimer, zemin kaplaması ve ESD malzemelerinde ortam neminden önemli ölçüde etkilenebilir.
Bu nedenle karşılaştırmalı ve uygunluk amaçlı ölçümlerde ortam sıcaklığı ve nem koşullarının kayıt altına alınması faydalıdır.
190 × 125 × 50 mm Gövde
Cihazın boyutları yaklaşık:
190 × 125 × 50 mm
şeklindedir.
Yaklaşık 388 g Ağırlık
Ana cihazın ağırlığı yaklaşık 388 gramdır.

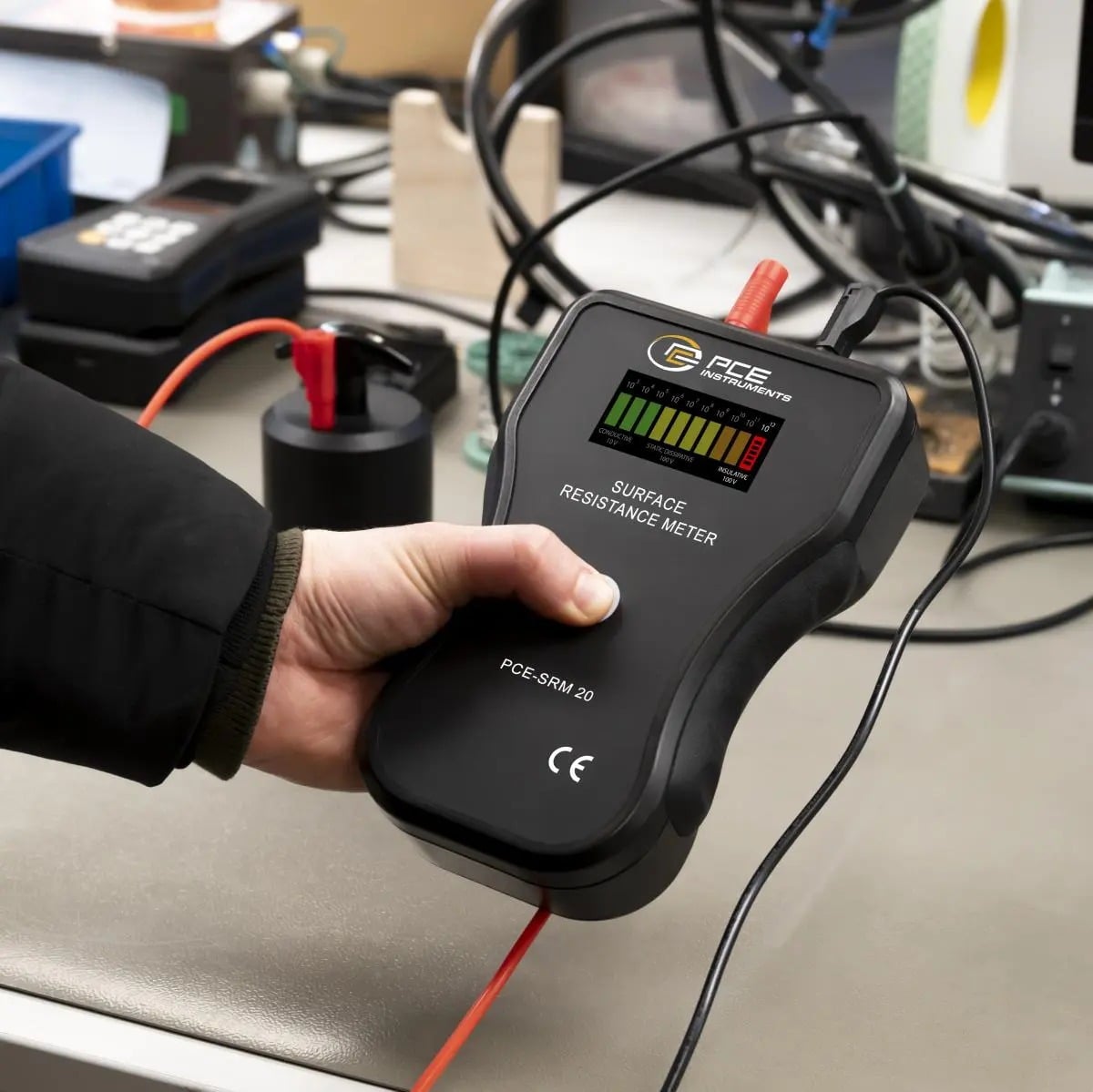

PCE-SRM 20 ile Doğrudan Yüzey Ölçümü Nasıl Yapılır?
- Test edilecek yüzeyin temiz ve kuru olduğundan emin olun.
- Cihazı açın.
- PCE-SRM 20'nin entegre elektrotlarını yüzey üzerine düzgün şekilde yerleştirin.
- Test düğmesine basın.
- Cihazın uygun test gerilimini otomatik seçmesini bekleyin.
- Direnç sonucunu renkli LCD ekrandan okuyun.
- Gerekirse yüzeyin farklı noktalarında ölçümü tekrar edin.

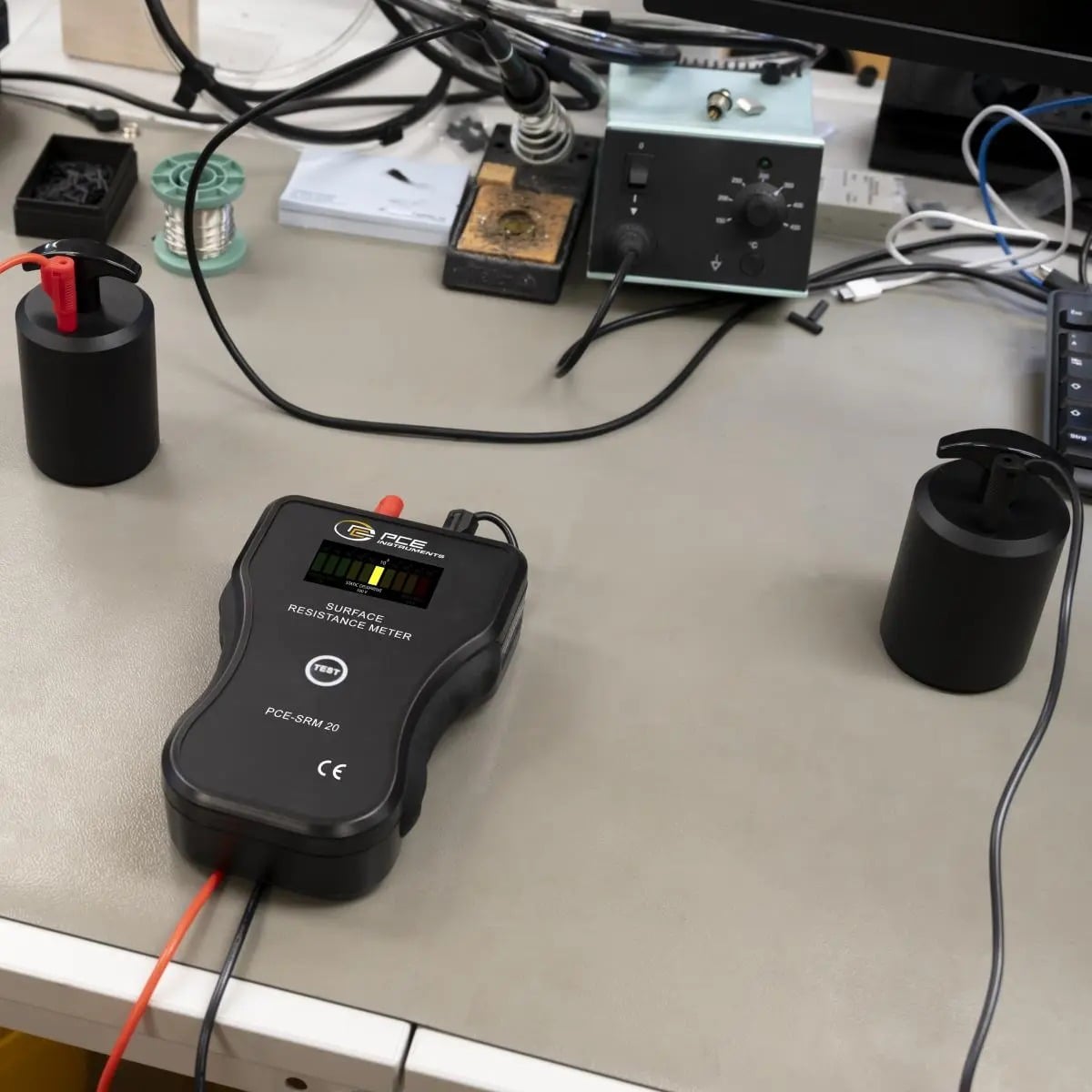

Harici Elektrotlarla RTT Ölçümü Nasıl Yapılır?
- İki adet 2,25 kg elektrodu ölçüm kablolarıyla cihaza bağlayın.
- Elektrotları ilgili test standardında belirtilen şekilde yüzey üzerine yerleştirin.
- Elektrotların yüzeye tam ve kararlı temas ettiğini kontrol edin.
- Ölçümü başlatın.
- İki nokta arasındaki direnç değerini okuyun.
- Gerekirse farklı yüzey noktalarında ölçümü tekrarlayın.
RTG Ölçümü Nasıl Yapılır?
- Bir ölçüm elektrodunu test edilen ESD yüzeyine yerleştirin.
- Diğer bağlantıyı uygun topraklama referansına bağlayın.
- Gerekirse timsah klipsinden yararlanın.
- Ölçümü başlatın.
- Yüzey ile toprak arasındaki direnç değerini değerlendirin.
Doğru Ölçüm İçin Dikkat Edilmesi Gerekenler
- Test yüzeyi temiz olmalıdır.
- Yüzeyde yağ veya yoğun kir bulunmamalıdır.
- Elektrotların yüzeye tam temas etmesi gerekir.
- Harici elektrotlar test prosedüründe belirtilen mesafede yerleştirilmelidir.
- Ortam sıcaklığı ve bağıl nem dikkate alınmalıdır.
- Karşılaştırmalı testlerde aynı yöntem kullanılmalıdır.
- Uygunluk testlerinde ilgili güncel ESD prosedürü takip edilmelidir.
PCE-SRM 20 Kullanım Alanları
- ESD çalışma matları
- ESD zemin kaplamaları
- Antistatik zeminler
- Çalışma tezgâhları
- Elektronik üretim alanları
- PCB üretim hatları
- Elektronik montaj bölümleri
- ESD kontrollü laboratuvarlar
- Kalite kontrol uygulamaları
- Malzeme yüzey direnç kontrolleri
- Nokta-nokta direnç ölçümü
- Toprağa direnç ölçümü
- ESD uygunluk doğrulama çalışmaları
PCE-SRM 20'nin Öne Çıkan Avantajları
- 10³–10¹² Ω geniş direnç aralığı
- 10 V / 100 V otomatik test gerilimi
- Entegre paralel ölçüm elektrotları
- 2 adet 2,25 kg harici elektrot
- RTT nokta-nokta direnç ölçümü
- RTG toprağa direnç ölçümü
- 2 metre ölçüm kabloları
- Logaritmik değerlendirme
- 2,16 inç renkli LCD
- Tek tuşla kullanım
- ANSI/ESD S20.20-2007 uygulamaları
- IP52 gövde
- 9 V pil ile mobil kullanım
- Metal plaka ve timsah klipsi dahil
- Taşıma çantası dahil
Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | PCE Instruments / PCE-SRM 20 |
| Ürün Tipi | Yüzey direnci / ESD direnç ölçüm cihazı |
| Ölçüm Parametresi | Elektriksel direnç |
| Ölçüm Aralığı | 10³ Ω…10¹² Ω |
| Çözünürlük | 1 dekad |
| Doğruluk | ±0,5 dekad |
| Test Gerilimleri | 10 V / 100 V |
| Test Gerilimi Seçimi | Otomatik |
| 100 V'a Geçiş | Direnç 1 × 10⁵ Ω değerini aştığında |
| Entegre Elektrot | Paralel yüzey elektrotları |
| Harici Elektrot Bağlantısı | 2 adet banana soketi |
| Harici Elektrotlar | 2 × yaklaşık 2,25 kg |
| RTT Ölçümü | Var |
| RTG Ölçümü | Var |
| Ölçüm Kablosu | 2 adet / 2 m |
| Gösterim | Logaritmik ölçek |
| Ekran | Renkli LCD |
| Ekran Boyutu | 2,16 inç |
| İlgili Standart | ANSI/ESD S20.20-2007 |
| Menü Dili | İngilizce (US) / İngilizce (GB) |
| Koruma Sınıfı | IP52 |
| Güç Kaynağı | 1 × 9 V blok alkalin-manganez pil |
| Pil Kapasitesi | Yaklaşık 640 mAh |
| Çalışma Sıcaklığı | 0…+50°C |
| Çalışma Nemi | %0…80 RH |
| Depolama Sıcaklığı | 0…+50°C |
| Depolama Nemi | %0…80 RH |
| Boyutlar | 190 × 125 × 50 mm |
| Ağırlık | Yaklaşık 388 g |

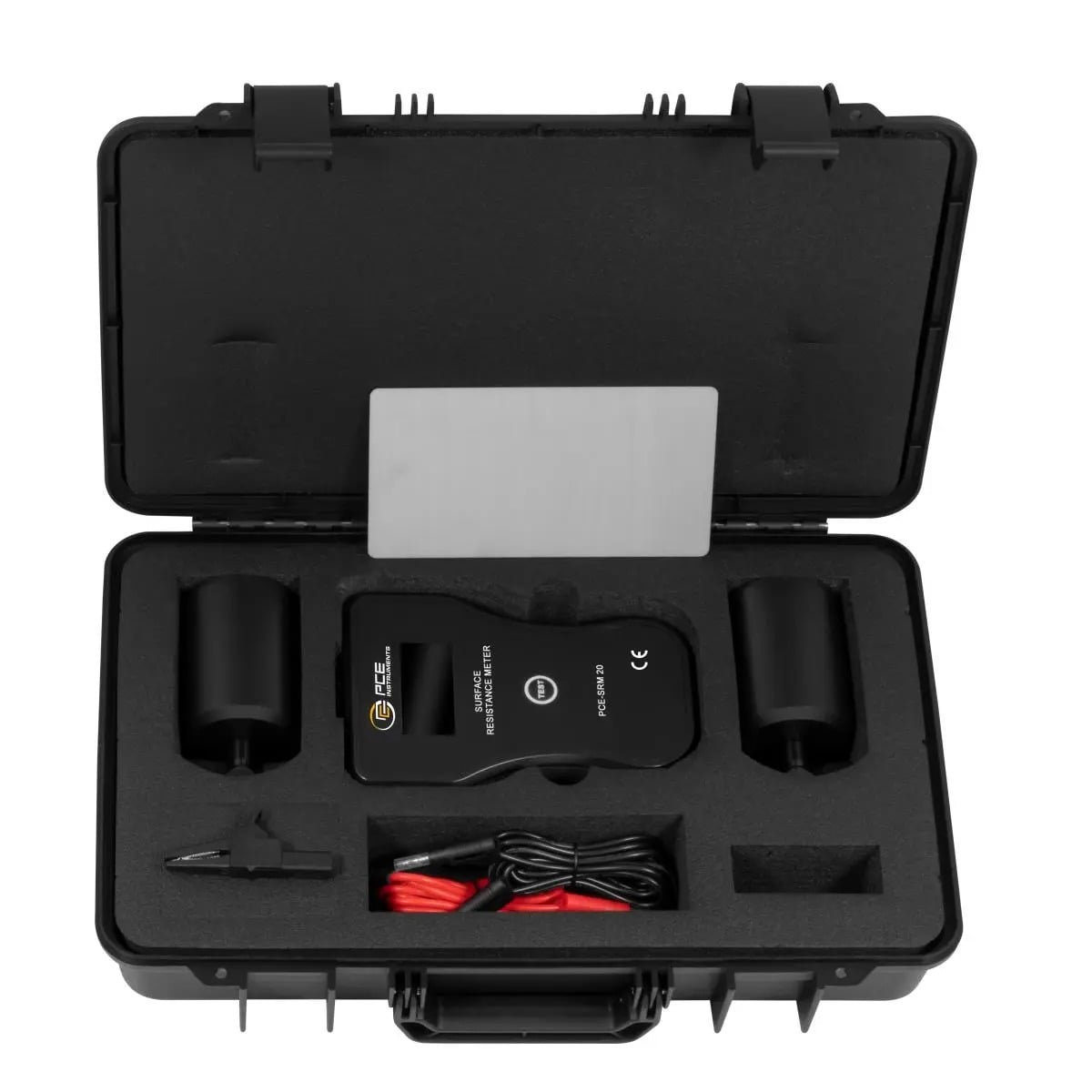

Kutu İçeriği
| Adet | Ürün |
|---|---|
| 1 | PCE-SRM 20 yüzey direnci ölçüm cihazı |
| 2 | Yaklaşık 2,25 kg harici ölçüm elektrodu |
| 2 | 2 m ölçüm kablosu |
| 1 | Timsah klipsi |
| 1 | Metal plaka |
| 1 | Kalibrasyon sertifikası |
| 1 | 9 V blok pil |
| 1 | Taşıma çantası |
Ürün adı bilgisi: PCE-SRM 20 elektrostatik alan ölçer değildir. Cihaz elektriksel yüzey direncini 10³–10¹² Ω aralığında ölçen bir ESD yüzey direnci ölçüm cihazıdır. Elektrostatik alan ölçerler ise statik elektrik alanını veya yüzey potansiyelini farklı bir ölçüm prensibiyle değerlendirir.
RTT / RTG bilgisi: Harici 2,25 kg elektrotlar kullanıldığında nokta-nokta direnç (RTT) ve yüzeyden toprağa direnç (RTG) kontrolleri yapılabilir. Doğru elektrot yerleşimi ve ölçüm yöntemi için ilgili ESD prosedürleri uygulanmalıdır.
Standart bilgisi: PCE-SRM 20 ANSI/ESD S20.20-2007 kapsamında uygunluk doğrulama çalışmalarını destekleyen ölçümler için kullanılabilir. Tek bir ölçüm sonucunun tüm tesisin veya ESD programının standarda uygun olduğunu tek başına kanıtlamadığı dikkate alınmalıdır.
Kalibrasyon sertifikası bilgisi: Standart teslimatta kalibrasyon sertifikası bulunmaktadır. Bu sertifika ayrıca açıkça ISO/IEC 17025 akreditasyonu belirtilmediği sürece akredite laboratuvar kalibrasyon sertifikası olarak değerlendirilmemelidir.
Çevresel koşullar: ESD malzemelerinin yüzey direnci sıcaklık ve özellikle bağıl nemden etkilenebilir. Karşılaştırmalı veya uygunluk amaçlı ölçümlerde çevresel koşulların kayıt altına alınması önerilir.
