PCE-TUM 150 Online Bulanıklık Ölçüm Cihazı | RS485 Modbus | 0.001 - 100 NTU

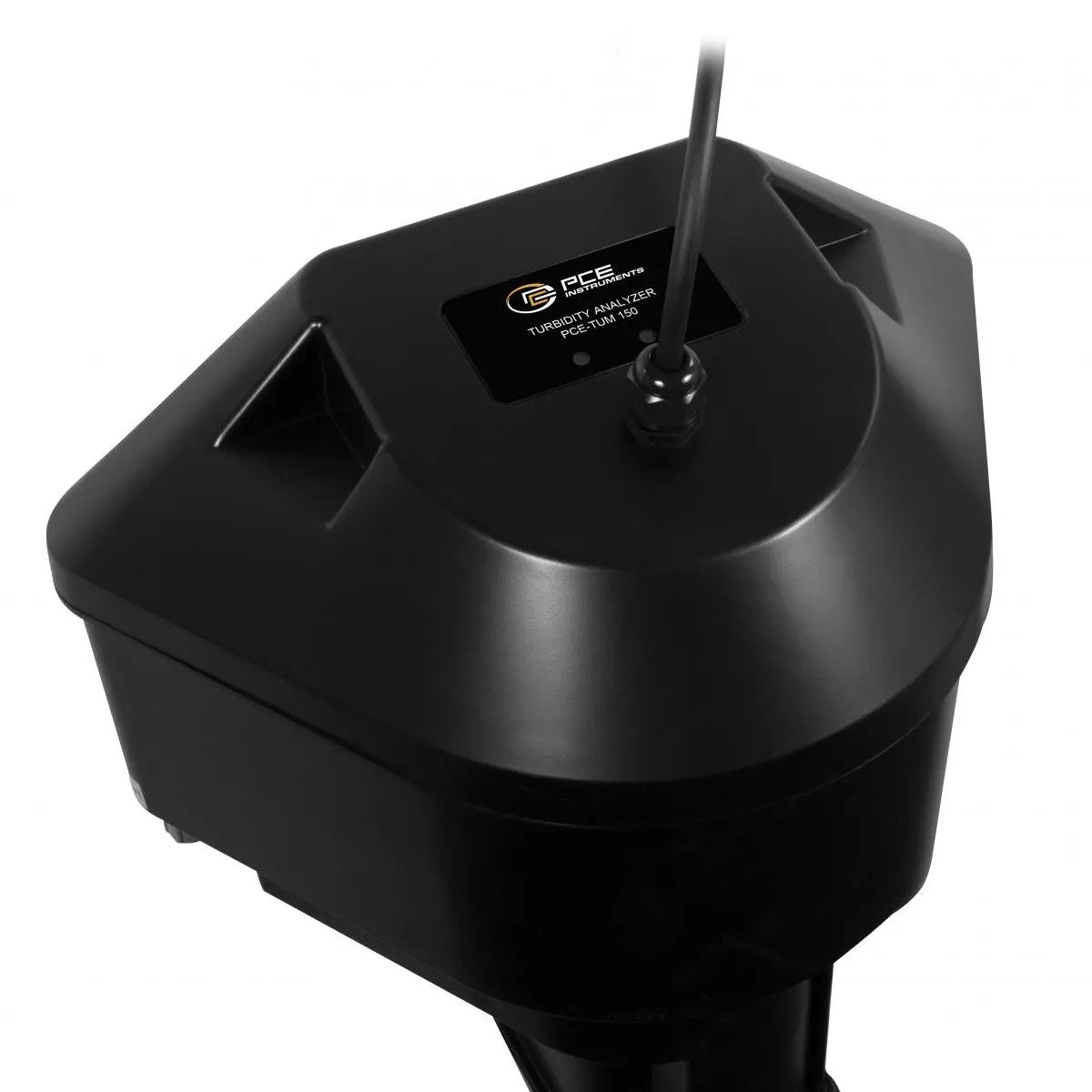

PCE-TUM 150 online bulanıklık ölçüm cihazı; içme suyu tesisleri, su arıtma sistemleri, filtreleme prosesleri ve endüstriyel su uygulamalarında bulanıklık değerlerinin sürekli olarak izlenmesi için geliştirilmiş profesyonel bir çevrimiçi bulanıklık analizörüdür. Nefelometrik 90° saçılma ışığı prensibi ile çalışan cihaz, 0.001 NTU seviyesine kadar yüksek çözünürlüklü ölçüm yaparak su kalitesinin güvenilir şekilde takip edilmesine yardımcı olur.
RS485 Modbus haberleşme arayüzü sayesinde ölçüm verileri PLC, SCADA ve otomasyon sistemlerine aktarılabilir. IP65 koruma sınıfına sahip gövdesi, düşük bakım ihtiyacı ve sürekli çalışma özelliği ile modern su arıtma tesislerinde uzun süreli kullanım için uygundur.
Ürün Bilgisi
- İçme suyu, arıtılmış su ve proses sularında sürekli bulanıklık ölçümü yapar.
- 0.001 – 100 NTU geniş ölçüm aralığına sahiptir.
- Nefelometrik 90° saçılma ışığı prensibi ile çalışır.
- Tungsten lamba ve silikon fotosel sensör kullanır.
- RS485 Modbus haberleşme desteği sunar.
- Sürekli çevrimiçi ölçüm yapabilir.
- 0.001 NTU çözünürlük sayesinde düşük bulanıklık seviyelerini algılayabilir.
- IP65 koruma sınıfı ile endüstriyel kullanım için uygundur.
- Kolay kurulum ve düşük bakım gereksinimi sağlar.
- 12 V DC güç kaynağı ile çalışır.

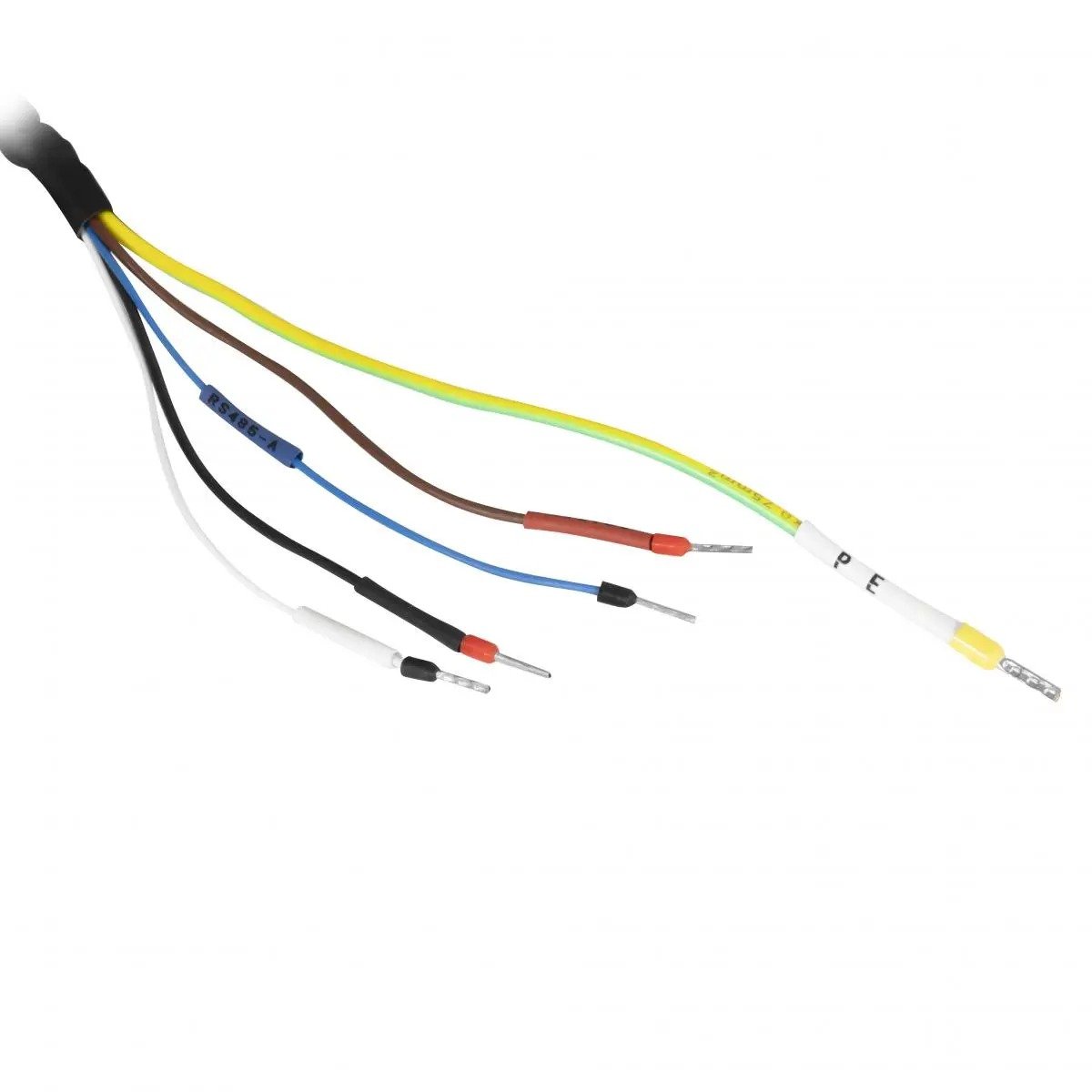

- 3 metre bağlantı kablosu ile birlikte teslim edilir.
- PLC ve SCADA sistemlerine entegrasyon için uygundur.
Çalışma Prensibi
PCE-TUM 150, nefelometrik ölçüm yöntemine göre çalışır. Tungsten ışık kaynağından çıkan ışık, ölçüm hücresindeki su numunesine gönderilir. Suda bulunan askıda katı maddeler ışığın saçılmasına neden olur. Cihaz içerisindeki silikon fotosel sensör, 90° açıyla saçılan ışığı algılayarak bulanıklık değerini NTU (Nephelometric Turbidity Unit) cinsinden hesaplar.
Bu yöntem, özellikle düşük bulanıklık seviyelerinin hassas şekilde ölçülmesinde yaygın olarak kullanılan uluslararası standart ölçüm prensibidir.
Kullanım Alanları
- İçme suyu arıtma tesisleri
- Filtrasyon sistemleri
- Şebeke suyu izleme uygulamaları
- Proses suyu kontrolü
- Endüstriyel su arıtma sistemleri
- SCADA ve otomasyon sistemleri
- Su kalite izleme istasyonları
- Gıda ve içecek üretim tesisleri
- Laboratuvar ve kalite kontrol uygulamaları
- Çevresel su izleme sistemleri
RS485 Modbus Haberleşme
RS485 Modbus arayüzü sayesinde ölçüm sonuçları sürekli olarak otomasyon sistemlerine aktarılabilir. Bu özellik, su arıtma tesisleri ve proses kontrol uygulamalarında merkezi veri toplama ve uzaktan izleme işlemlerinin gerçekleştirilmesine yardımcı olur.
Ayrıca cihazın kalibrasyonu da yazılım üzerinden RS485 Modbus haberleşmesi kullanılarak gerçekleştirilebilir.
Kalibrasyon
Cihaz kalibrasyonu iki aşamalı olarak gerçekleştirilir. İlk aşamada saf su kullanılarak sıfır noktası ayarlanır. İkinci aşamada ise standart bulanıklık çözeltisi kullanılarak referans kalibrasyonu yapılır. Bu işlem cihazın ölçüm doğruluğunun korunmasına yardımcı olur.
Teknik Özellikler
| Ölçüm Aralığı | 0.001 ... 40 NTU / 40 ... 100 NTU |
| Çözünürlük | 0.001 NTU (0.001-40 NTU), 0.1 NTU (40-100 NTU) |
| Ölçüm Hassasiyeti | ±%2 (0.001-40 NTU), ±%5 FS (40-100 NTU) |
| Tekrarlanabilirlik | ±%2 |
| Ölçüm Prensibi | 90° Nefelometrik Saçılma Işığı |
| Sensör Tipi | Silikon Fotosel |
| Işık Kaynağı | Tungsten Lamba |
| Veri Haberleşmesi | RS485 Modbus |
| Kablo Uzunluğu | 3 metre |
| Akış Hızı | 300 ... 700 ml/dk |

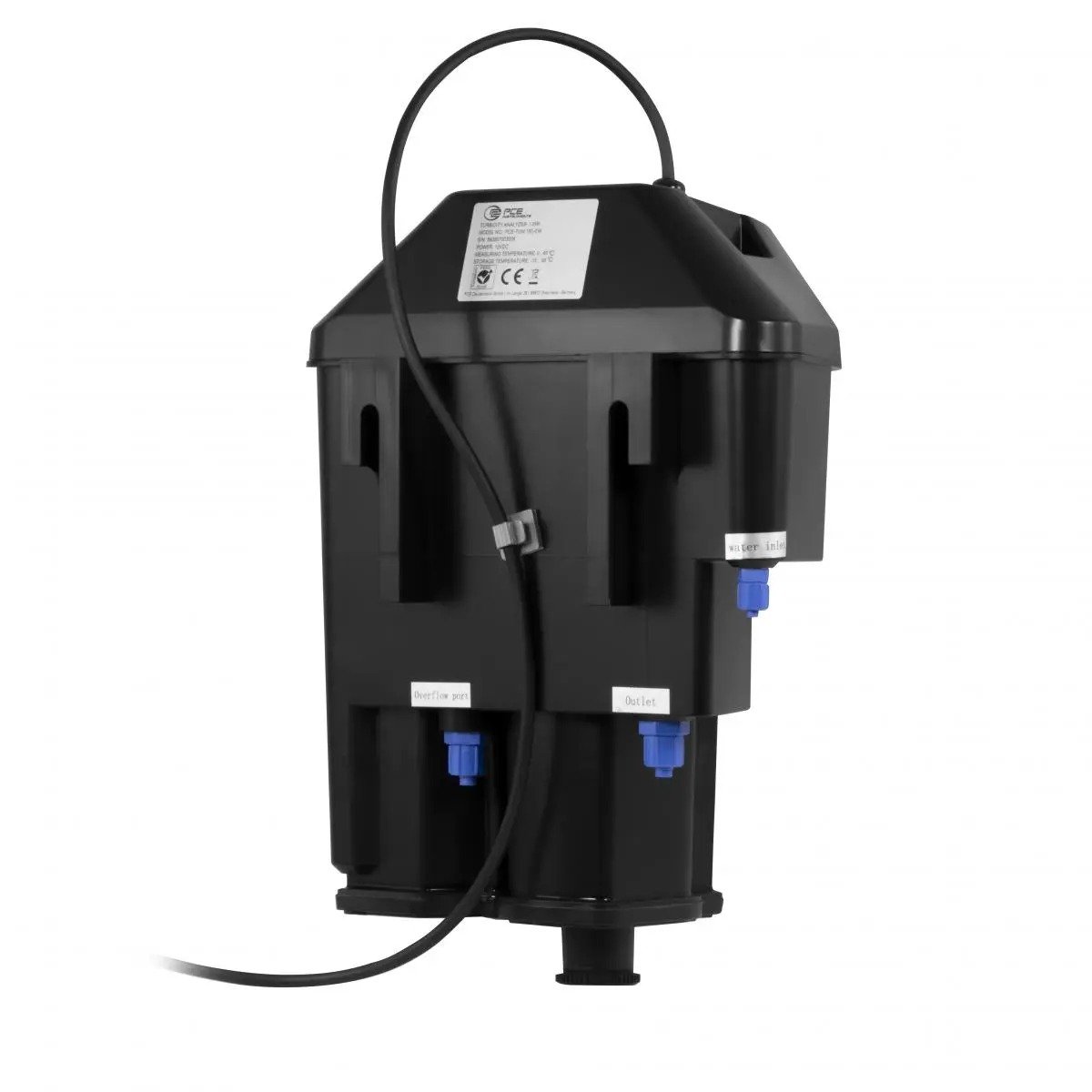

| Bağlantılar | 1/2" NPT çıkış, 1/4" NPT giriş, 1/4" NPT taşma |
| Koruma Sınıfı | IP65 |
| Güç Kaynağı | 12 V DC |
| Çalışma Sıcaklığı | 0 ... 45 °C |
| Çalışma Nemi | %5 ... %95 RH (yoğuşmasız) |
| Depolama Sıcaklığı | -15 ... 60 °C |
| Boyutlar | 212 × 305 × 393 mm |
| Ağırlık | 2533 g |
Teslimat

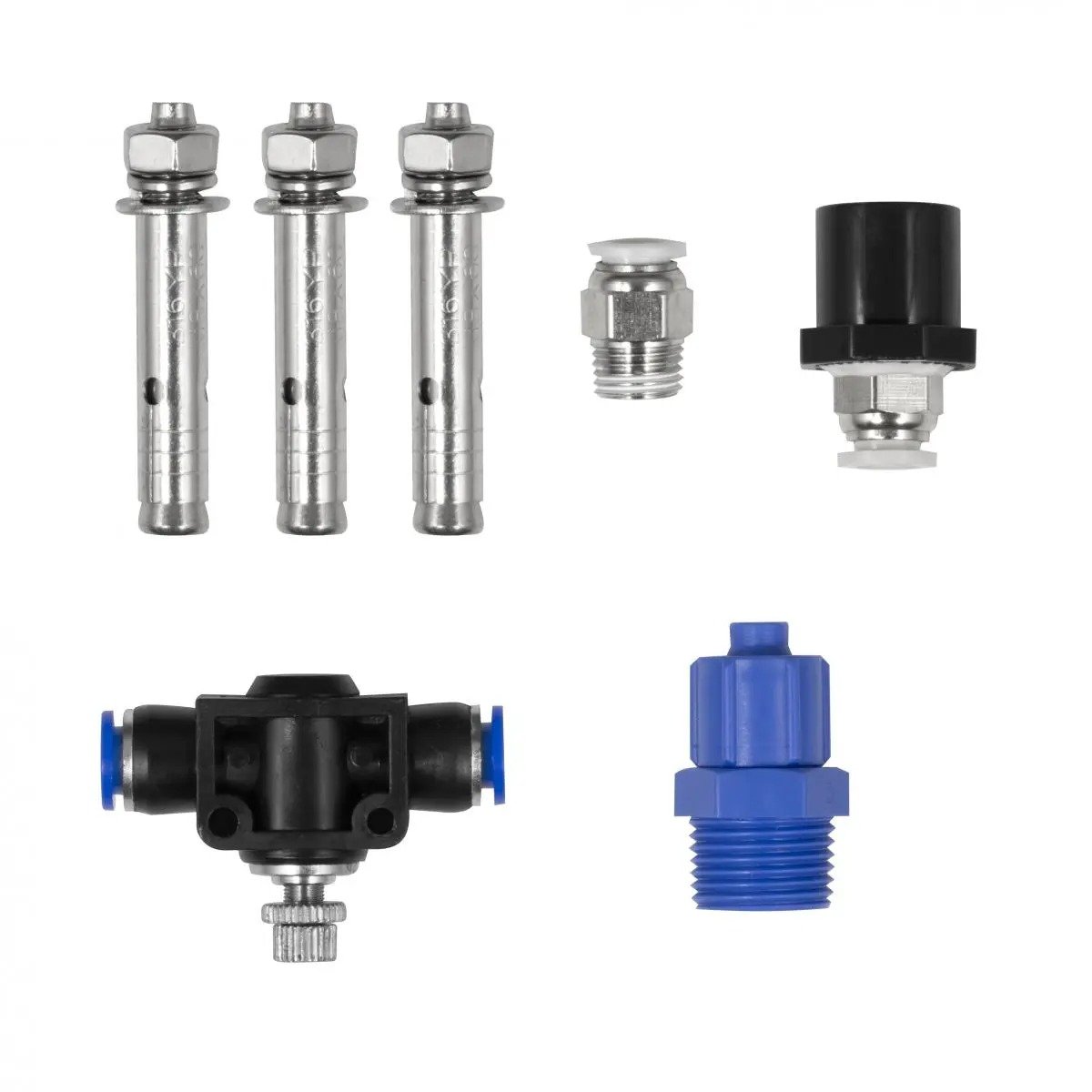

Kutu içeriğinde 1 adet PCE-TUM 150 online bulanıklık ölçüm cihazı, 3 adet M8 × 60 dübel cıvata, 1 adet çek valfli kısma vanası, 1 adet düz vidalı bağlantı parçası, 2 adet takmalı bağlantı parçası (pnömatik/hortum bağlantısı) ve 3 adet su hortumu (giriş, çıkış ve havalandırma) bulunmaktadır.
