PCE-VDV 10 Kablo Bulucu
PCE-VDV 10 Kablo Test Cihazı | RJ45 ve Koaksiyel Kablo Bulucu

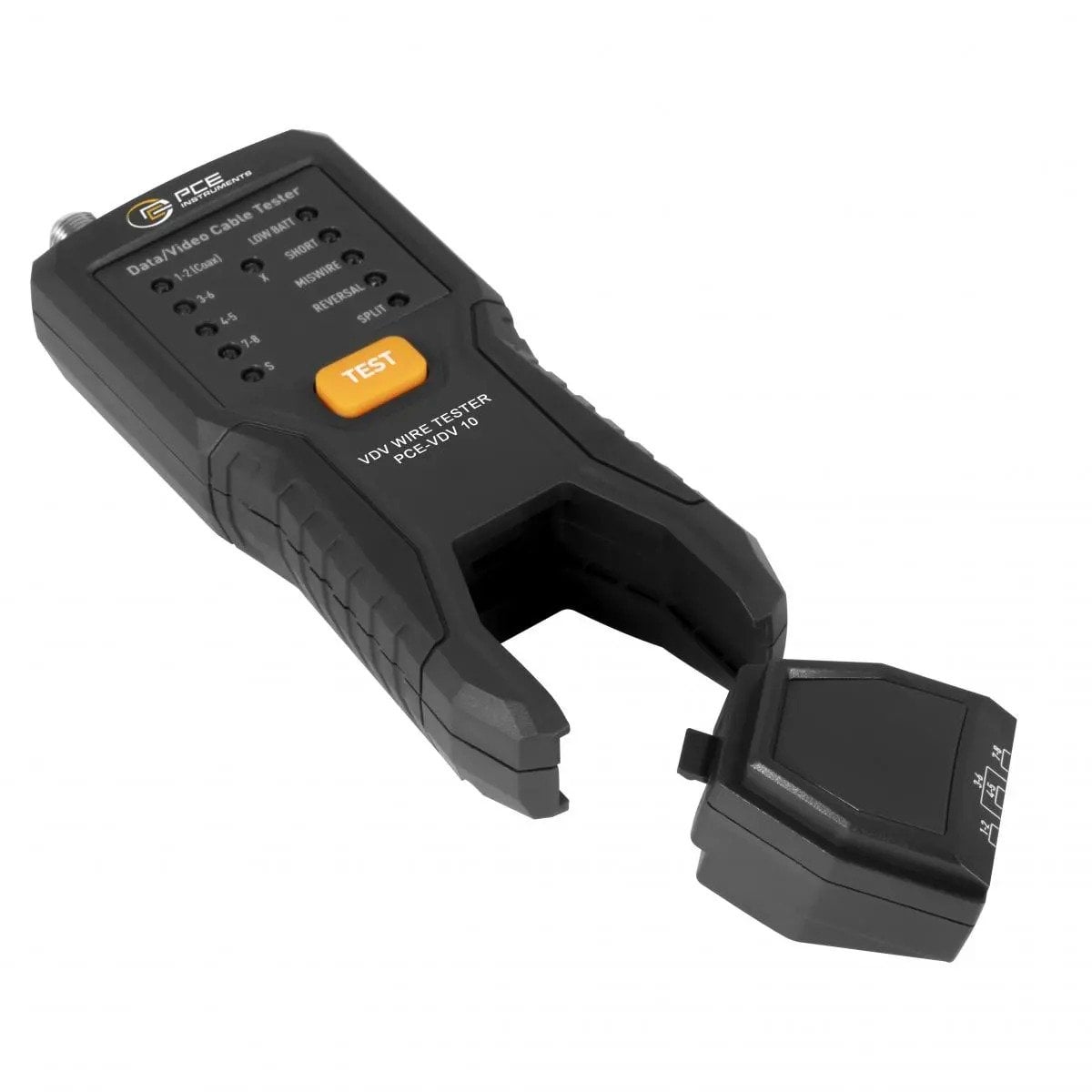

PCE-VDV 10 kablo test cihazı, ağ ve koaksiyel kablolardaki bağlantı hatalarını hızlı şekilde tespit etmek için geliştirilmiş taşınabilir bir kablolama test cihazıdır. Ana ünite ve uzaktan test modülünden oluşan yapısı sayesinde sabit tesis edilmiş kablo hatlarının kontrol edilmesine yardımcı olur.
Cat 3, Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7 ve Cat 7A ağ kabloları ile koaksiyel kabloları destekleyen cihaz; süreklilik testi, kablolama testi, kısa devre testi, split pair (çift ayrılması) testi ve ekranlama testi fonksiyonları sunar. Ağ kurulumları, bina altyapıları, veri merkezleri, güvenlik sistemleri ve telekomünikasyon uygulamalarında pratik kullanım sağlar.
Ürün Bilgisi
- PCE-VDV 10, ağ ve koaksiyel kabloların kontrolü için geliştirilmiş taşınabilir kablo test cihazıdır.

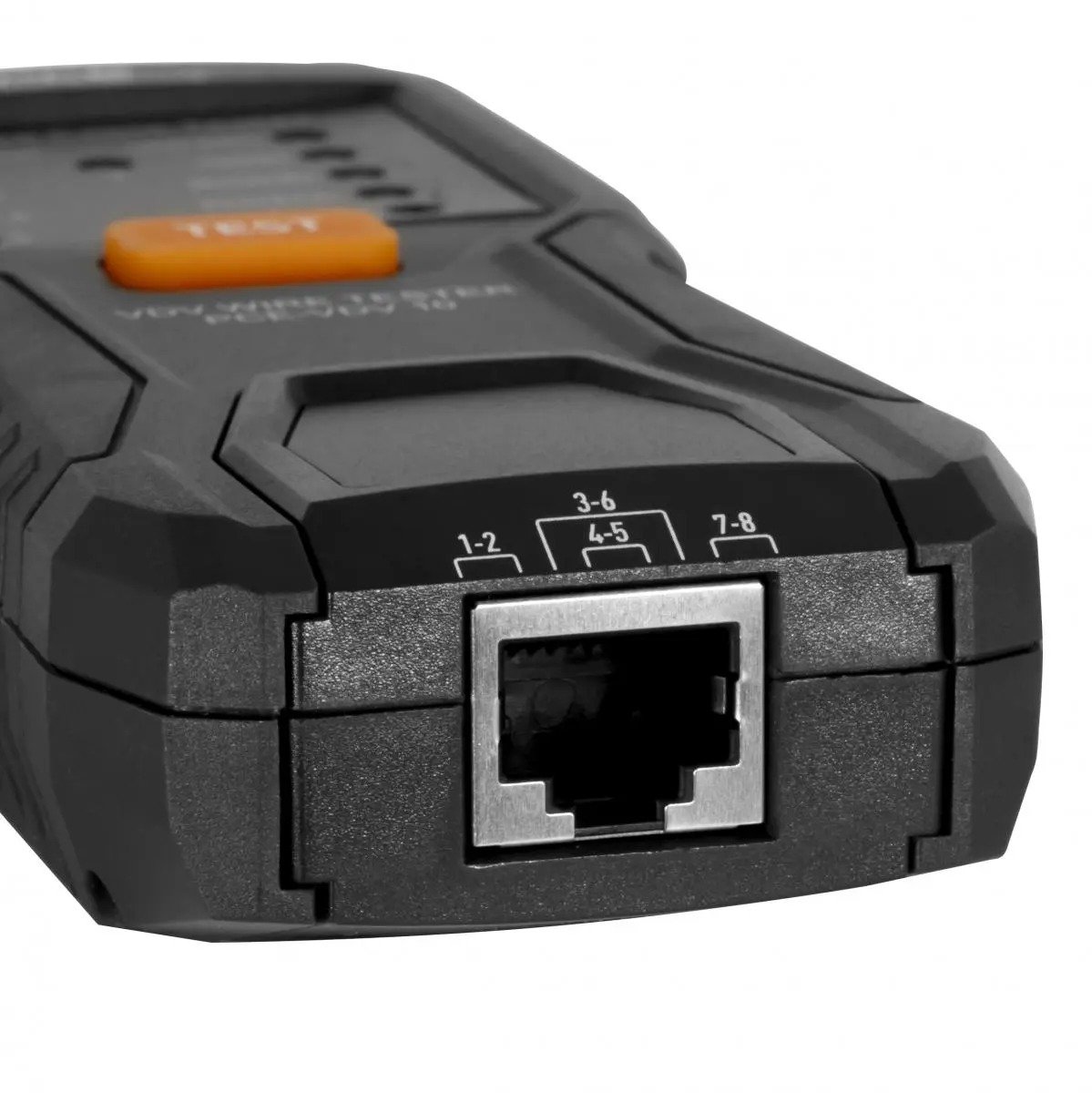

- Ana ünite ve uzaktan test modülü sayesinde uzun mesafeli sabit kablolarda test yapılmasına yardımcı olur.
- Cat 3, Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7 ve Cat 7A ağ kablolarını destekler.
- TV, anten ve güvenlik sistemlerinde kullanılan koaksiyel kabloların test edilmesine olanak tanır.
- Ekranlı (STP) ve ekransız (UTP) kablo yapılarıyla uyumludur.
- RJ45 ve F konnektör bağlantılarını destekler.
- Maksimum 305 metreye kadar kablo testine olanak sağlar.
- LED göstergeler sayesinde test sonuçlarının hızlı şekilde değerlendirilmesine yardımcı olur.
- Doğru bağlantı durumunda ilgili LED göstergeleri sürekli yanar.
- Bağlantı hatalarında LED göstergeler hata tipini belirtir.
Desteklenen Test Fonksiyonları
- Süreklilik Testi: Kablo damarlarının kopuk olup olmadığını kontrol eder.
- Kablolama Testi: Pin diziliminin doğru yapılıp yapılmadığını kontrol eder.
- Kısa Devre Testi: Kabloda kısa devre oluşup oluşmadığını tespit eder.
- Split Pair Testi: Yanlış eşleştirilmiş damar çiftlerini belirlemeye yardımcı olur.
- Ekranlama Testi: STP kablolarda ekranlama bağlantısının doğru olup olmadığını kontrol eder.
- İletken Çifti Testi: Kablo içerisindeki damar çiftlerinin doğru eşleşmesini doğrular.
LED Hata Göstergeleri

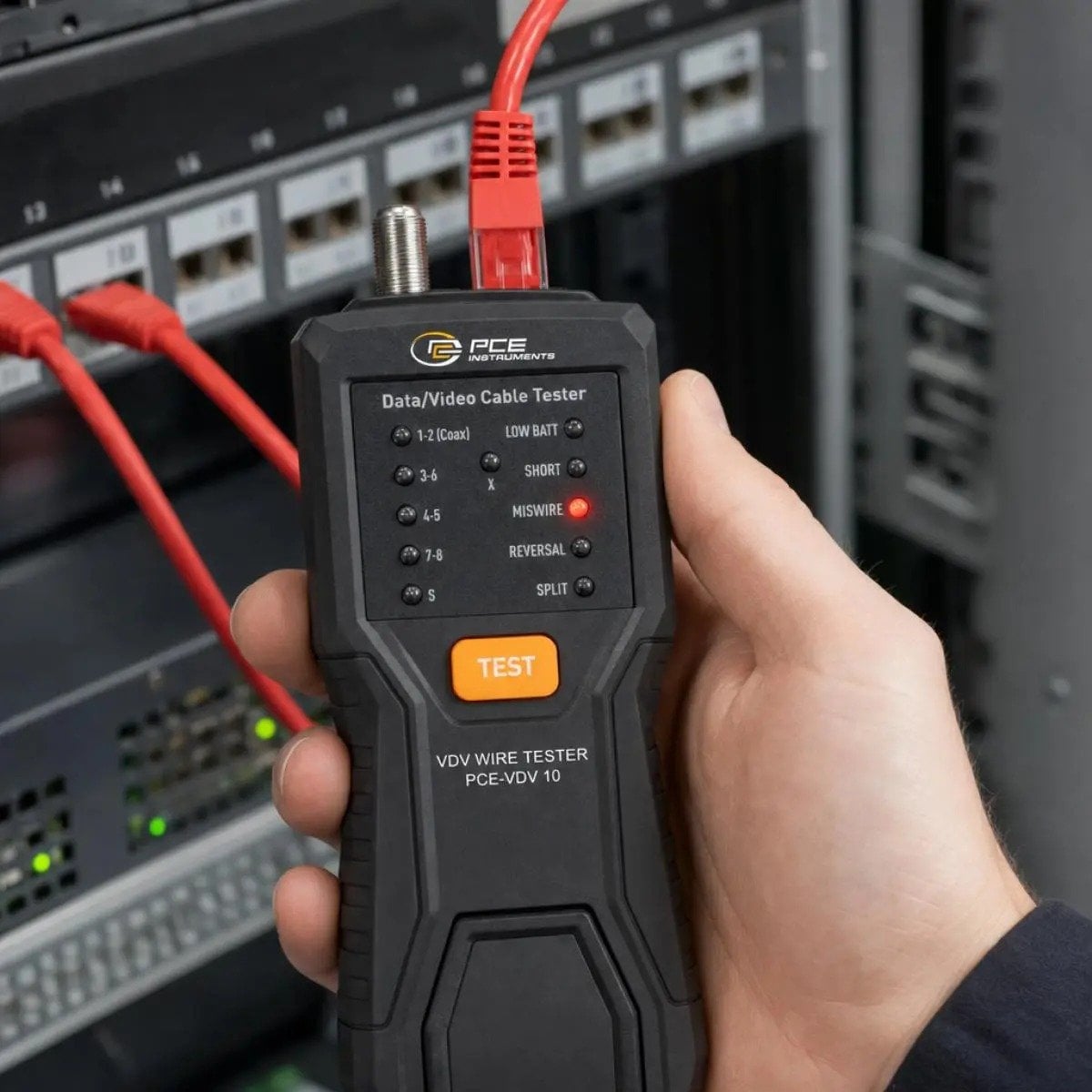

PCE-VDV 10 üzerinde bulunan LED göstergeler test sonuçlarının hızlı yorumlanmasını sağlar.
- Doğru bağlantı: LED sürekli yanar.
- Kısa devre: İlgili hata LED'i yanar.
- Yanlış kablolama: Hata LED'i ile belirtilir.
- Ters bağlantı (Reversal): İlgili LED göstergesi ile görüntülenir.
- Split Pair hatası: Ayrı hata göstergesi ile tespit edilir.
Kullanım Alanları
- Network kurulumları
- Veri merkezi uygulamaları
- Ofis ağ altyapıları
- Bina kablolama sistemleri
- Güvenlik kamera sistemleri
- Telefon ve haberleşme hatları
- Koaksiyel kablo testleri
- Telekomünikasyon uygulamaları
- Elektrik ve otomasyon sistemleri
- Servis ve bakım çalışmaları
Teknik Özellikler
| Ölçüm Fonksiyonları | Süreklilik testi, kablolama testi, kısa devre testi, iletken çifti testi, ekranlama testi |

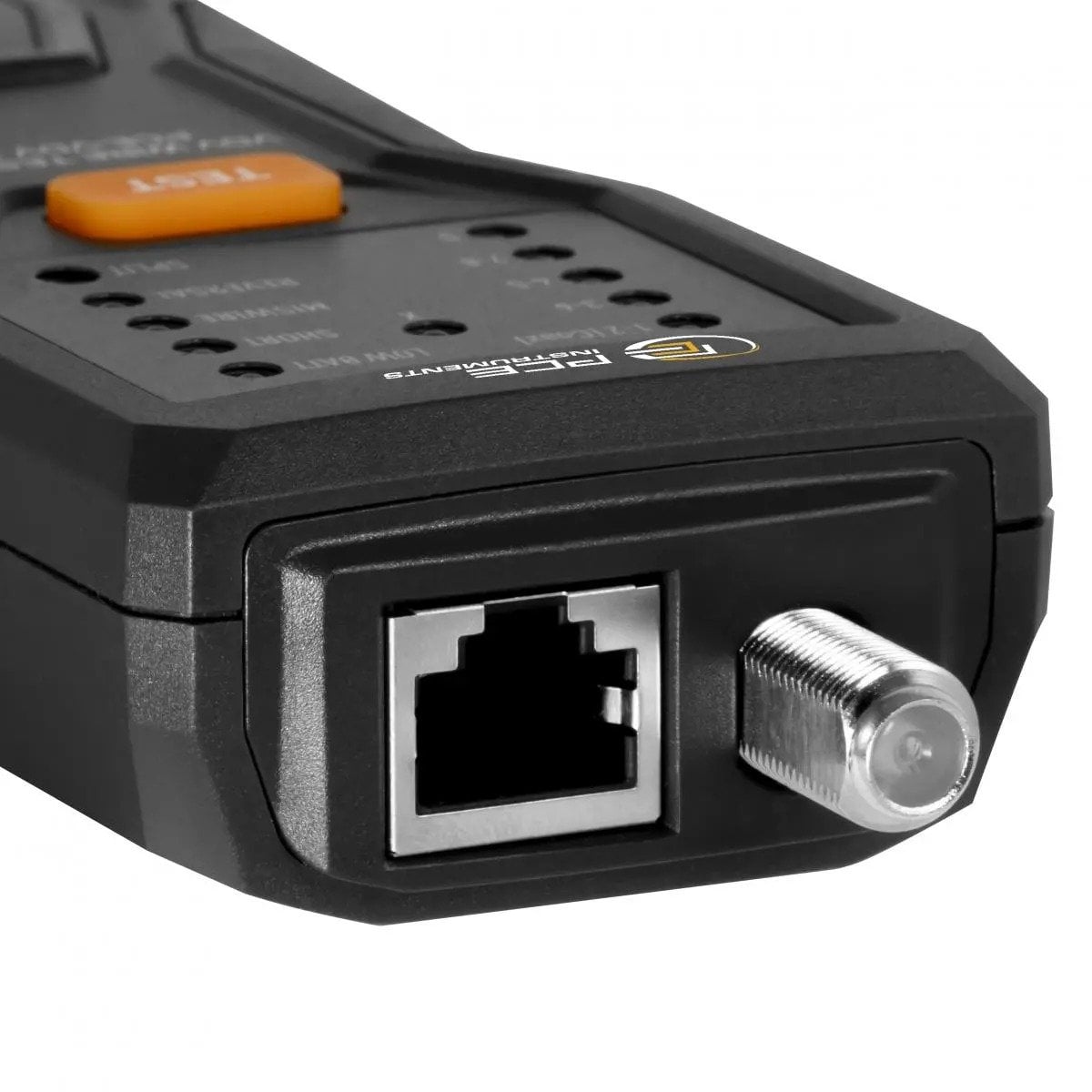

| Desteklenen Bağlantılar | RJ45, F Konnektör |
| Desteklenen Kablo Tipleri | Koaksiyel, Cat 3, Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A |
| Maksimum Kablo Uzunluğu | 305 m |
| Maksimum Kablo Direnci | 100 Ω DC |
| Maksimum Giriş Gerilimi | 60 V DC / 55 V AC |
| Koruma Sınıfı | IP20 |

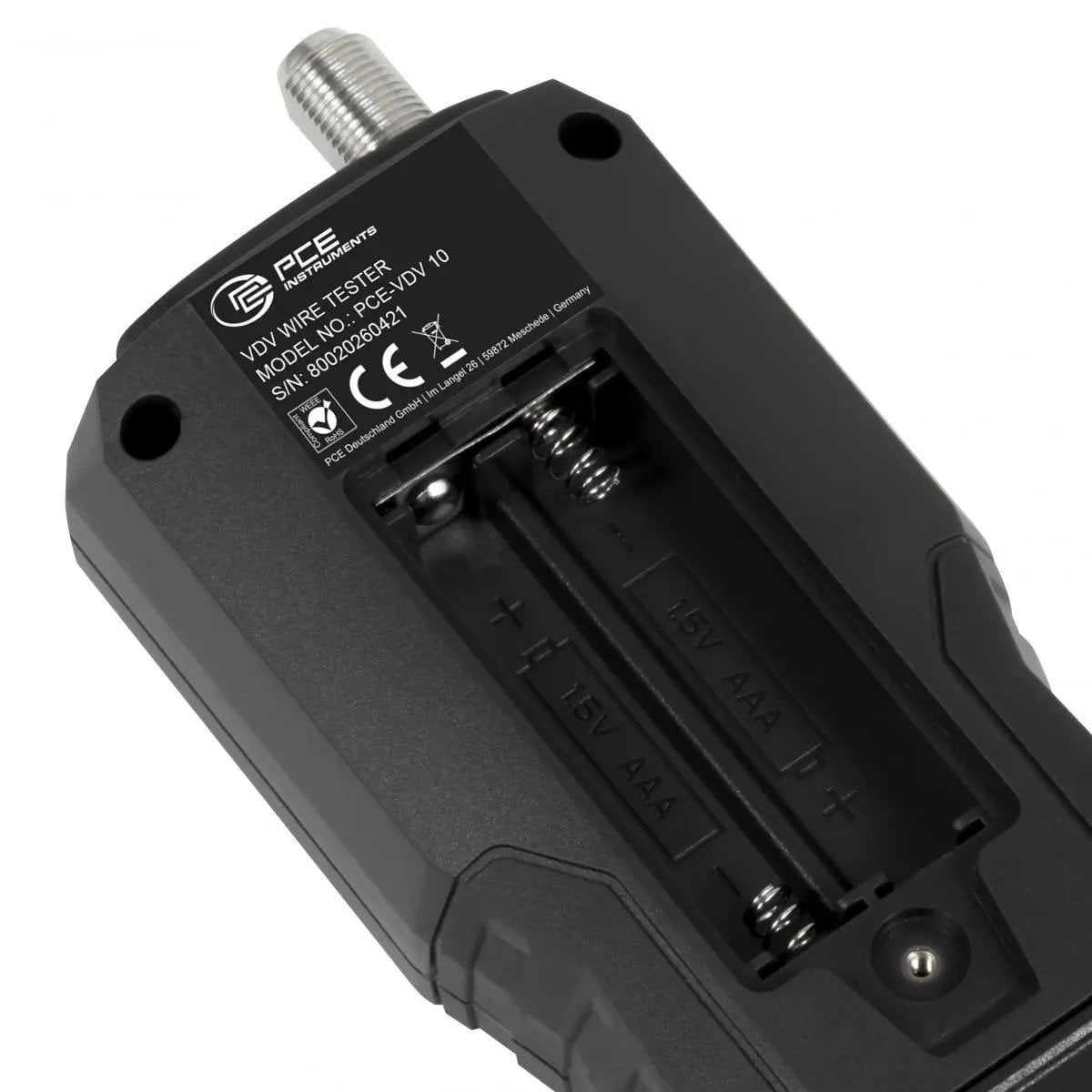

| Güç Kaynağı | 2 × 1.5V AAA pil |
| Pil Tipi | Alkali-Manganez |
| Pil Kapasitesi | 1270 mAh |
| Çalışma Sıcaklığı | 0 ... 50 °C |
| Çalışma Nemi | %10 ... %90 RH (yoğuşmasız) |
| Depolama Sıcaklığı | -20 ... 60 °C |
| Depolama Nemi | %10 ... %90 RH (yoğuşmasız) |
| Boyutlar | 55 × 28 × 140 mm |
| Ağırlık | 119 g |
Teslimat
Kutu içeriğinde 1 adet PCE-VDV 10 kablo test cihazı, 1 adet koaksiyel adaptör, 1 adet koaksiyel bağlantı kablosu, 2 adet 15 cm veri bağlantı kablosu, 2 adet AAA pil ve kullanım kılavuzu bulunmaktadır.
