PCE-VT 204 Vibrasyon Ölçer

Açıklama: Titreşim Ölçer PCE-VT 204
Titreşim hızı, ivmesi ve yer değiştirme ölçümü / Optik ve temaslı hız ölçüm
fonksiyonu /
Dahili hafıza / RS-232 arayüzü / Opsiyonel yazılım

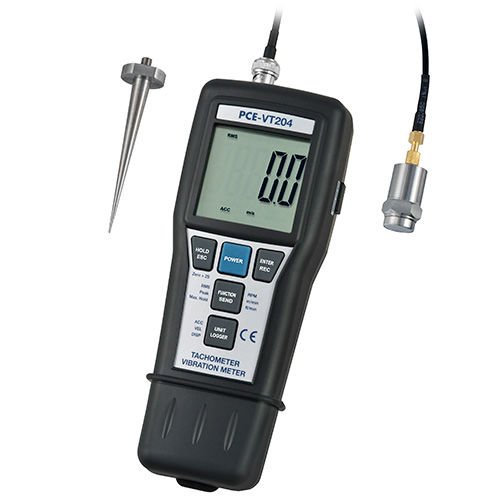

Titreşim ölçer PCE-VT 204, hassas titreşim ve devir ölçümü imkanı sunan
taşınabilir bir cihazdır. Titreşim ölçer, motor, şanzıman, dişli, dişli kutusu
ve tekerlek gibi makine parçalarının ve bileşenlerinin test edilmesi ve
denetlenmesi için idealdir. Titreşim ölçer ile dakikadaki devir sayısının (RPM)
yanı sıra hız, yer değiştirme ve ivme yani üç eksenli titreşim ölçümü
yapılabilir.

Titreşim ölçerin sensörü düz bir yüzeye monte edilebilir, manyetik taban ile
donatılabilir ya da titreşim ölçümü sırasında yüzey ile temas etmesi için
vidalı iğne ucu ile birleştirilebilir. Ölçüm verilerini bilgisayara aktarmak
için opsiyonel olarak mevcut yazılım kullanılabilir. Dahili frekans filtreleri
arkaplandaki sesleri bastırarak titreşim ölçerin belirli titreşimleri tespit
etmesini sağlar.

Özellikler: - Dakikadaki devir sayısının (RPM) yanı sıra titreşim hızı, ivmesi ve yer değiştirmesi ölçümü
- Temaslı (mekanik) ve temassız (optik) devir ölçümü
- 1000 veri kaydı
- Kolay okunabilir LCD ekran
- Düşük pil göstergesi
- RS-232 arayüzü
- Min. / maks. ve data hold fonksiyonu
- İğne sensör, düz sensör, ayarlanabilir manyetik taban, mekanik sensör ve optik sensör

Teknik Bilgiler: Titreşim
Ölçüm Aralığı Otomatik 10 … 40 °C
İvme 0.5 … 199.9 m/s2
Hız 0.5 … 199.9 mm/s
Yer Değiştirme 0.005 … 1.999 mm

Çözünürlük
İvme 0.1 m/s2
Hız 0.1 mm/s
Yer Değiştirme 0.001 mm

Hassasiyet
İvme Ölçüm değerinin ± 5%’i ± 2 dijit
(160 Hz, 23 ± 5°C'de)

Hız Ölçüm değerinin ± 5%’i ± 2 dijit
(160 Hz, 23 ± 5°C'de)

Yer Değiştirme Ölçüm değerinin ± 5%’i ± 2 dijit
(160 Hz, 23 ± 5°C'de)


Frekans Aralığı 10 Hz … 1 kHz

Devir
Ölçüm Aralığı
Devir (optik) 10 ... 99999 rpm
Devir (temaslı) 0.5 ... 19999 rpm
Hız 0.05 ... 1999 m/min

Çözünürlük 0.1 rpm (<1000 rpm);
1 rpm (>1000 rpm);
0.01 m/min (<100 m/min)
0.1 m/min (>100 rpm)

Hassasiyet Ölçüm değerinin ± 0.05%’i ±1 dijit
Ölçüm Mesafesi 50 ... 1500 mm (yüzeye göre)

Genel Teknik Özellikler
Hafıza 1000 değer
RS-232 Arayüzü Var
Ekran Çubuk grafikli LCD
Güç Kaynağı 4 x 1.5 V AA pil
Çevre Koşulları 0 ... 50 °C, <80% n.o.
Gövde ABS plastik
Boyut 188 x 76 x 47 mm
Ağırlık 400 g

Teslimat İçeriği: 1 x Titreşim Ölçer PCE-VT 204,

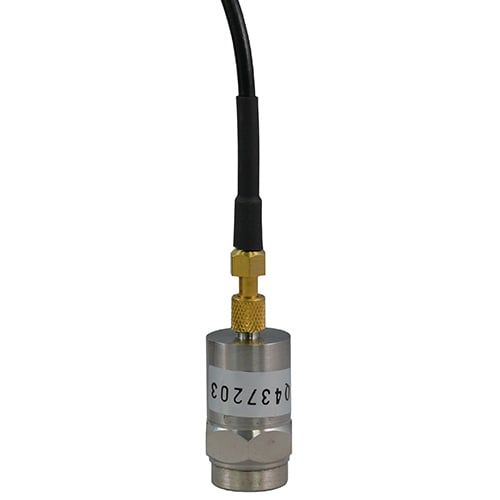

1 x Sensör (1.5 metre kablolu),

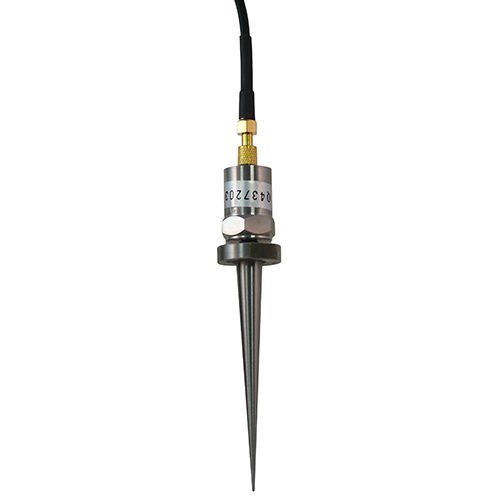

1 x İğne Sensör (70 mm),

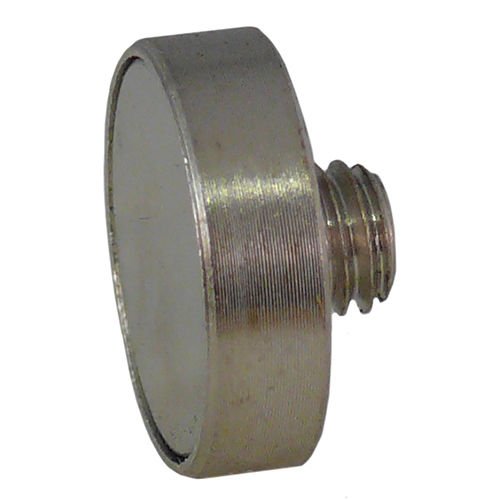

1 x Manyetik Plaka,
1 x Ölçüm Konisi (takometre fonksiyonu için ölçüm ucu ve konisi),
1 x Yansıtıcı Bant (600 mm),
4 x Pil,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
