PCE-WQS 20 pH ve İletkenlik Ölçer | RS485, DIN Ray ve Çift Elektrot
PCE-WQS 20 pH ve İletkenlik Ölçer | RS485 ve DIN Ray Montajı

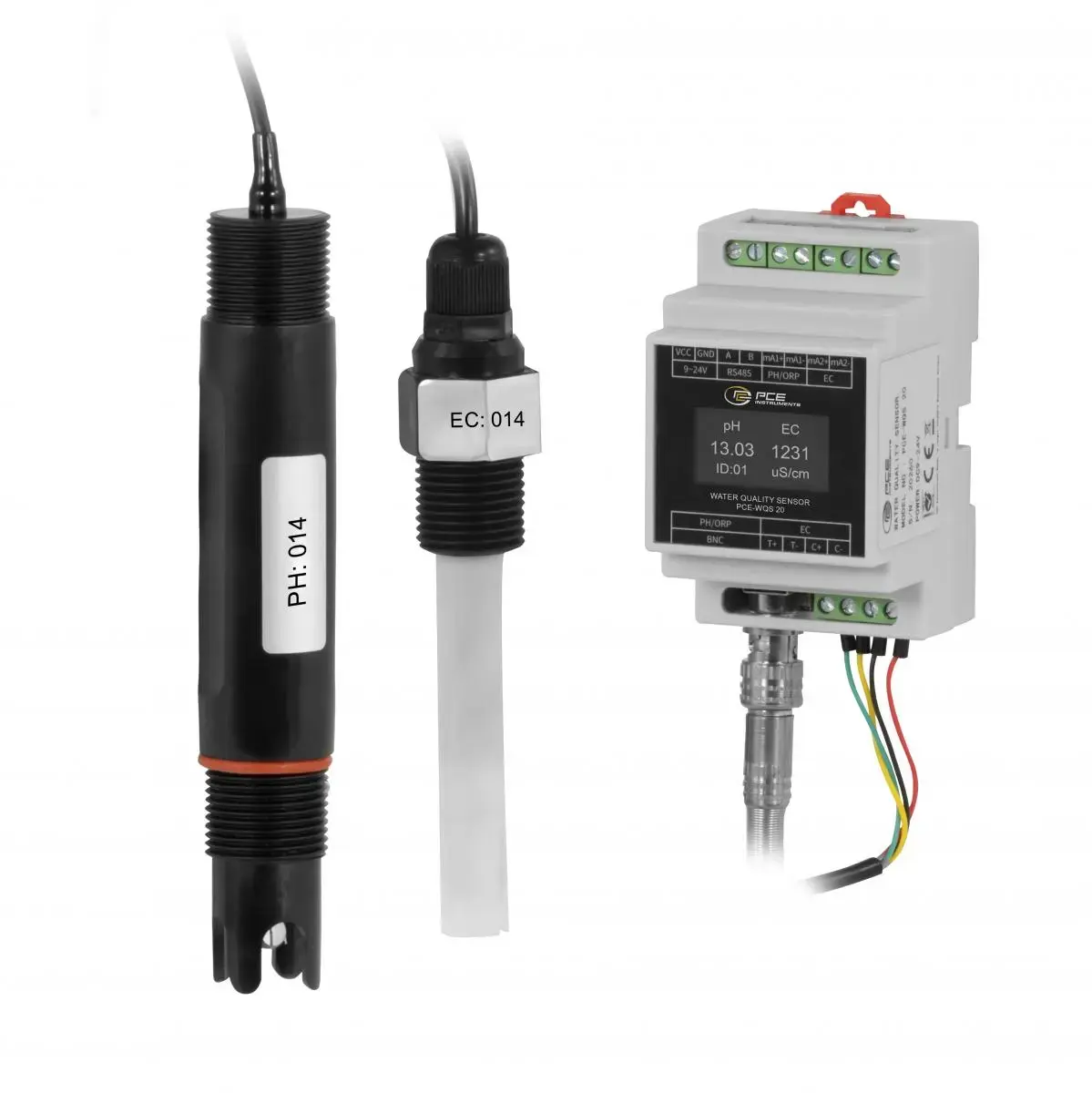

PCE-WQS 20; su içerisindeki pH değeri ve elektriksel iletkenliğin eş zamanlı olarak ölçülmesi ve sürekli izlenmesi için geliştirilmiş proses tipi bir su kalite ölçüm cihazıdır. Su arıtma tesisleri, hidroponik ve tarımsal yetiştirme sistemleri, laboratuvarlar, belediye uygulamaları ve endüstriyel proseslerde kullanılabilir.
Cihaz, 0–14 pH ve 0–5000µS/cm iletkenlik ölçüm aralıklarını destekler. Ölçüm sonuçları 1.26 inç LCD ekran üzerinde aynı anda görüntülenebilir. RS485 veri arayüzü sayesinde otomasyon, kontrol ve veri toplama sistemlerine entegre edilebilir.
PCE-WQS 20 Özellikleri
- pH ve elektriksel iletkenliği eş zamanlı olarak ölçer.
- 0–14 pH ölçüm aralığına sahiptir.
- 0.01 pH çözünürlük sunar.
- ±0.03 pH belirtilen hassasiyete sahiptir.
- 0–5000µS/cm iletkenlik ölçümünü destekler.
- 0.1µS/cm iletkenlik çözünürlüğü sunar.
- İletkenlik ölçüm hassasiyeti ±%1.5 FS olarak belirtilmiştir.
- pH ve iletkenlik değerlerini aynı ekranda görüntüler.
- 1.26 inç LCD ekrana sahiptir.
- RS485 veri arayüzünü destekler.
- DIN veya şapka rayına monte edilebilir.
- 45 saniye belirtilen tepki süresine sahiptir.
- 9–24V DC besleme gerilimiyle çalışır.
- 5 metre kablolu pH elektroduyla birlikte sunulur.
- 5 metre kablolu iletkenlik elektroduyla birlikte sunulur.
- Sürekli proses ve su kalitesi izleme uygulamalarına uygundur.
- Analog çıkışa sahip değildir.
pH ve İletkenliğin Eş Zamanlı Ölçümü
PCE-WQS 20, suyun asitlik veya alkalilik seviyesini belirten pH değeri ile çözünmüş iyon miktarı hakkında bilgi veren elektriksel iletkenliği aynı anda ölçebilir.
İki parametrenin birlikte izlenmesi; su arıtma, bitki besleme, hidroponik yetiştiricilik, kimyasal proses ve çevresel izleme uygulamalarında su kalitesinin daha kapsamlı değerlendirilmesine yardımcı olur.
0–14 pH Ölçüm Aralığı
Cihaz, 0 ile 14 pH arasındaki çözeltilerin ölçülmesini destekler. 0.01 pH çözünürlük ve ±0.03 pH belirtilen hassasiyet sayesinde proseslerdeki küçük pH değişimleri takip edilebilir.
- İçme ve proses suyu kontrolü
- Atık su izleme
- Hidroponik besin çözeltisi kontrolü
- Kimyasal dozajlama sistemleri
- Laboratuvar ve araştırma uygulamaları
0–5000µS/cm İletkenlik Ölçümü
PCE-WQS 20, 0 ile 5000µS/cm arasındaki elektriksel iletkenliği ölçebilir. İletkenlik, sıvı içerisinde çözünmüş iyonların toplam miktarı hakkında hızlı bilgi sağlayan önemli bir su kalite parametresidir.
Ölçüm çözünürlüğü 0.1µS/cm, belirtilen hassasiyet ise tam skalanın ±%1.5’i kadardır.
Elektriksel İletkenlik Neyi Gösterir?
Elektriksel iletkenlik değeri, suyun elektrik akımını iletebilme kabiliyetini gösterir. Suda bulunan tuzlar, mineraller, asitler ve bazlar iyonlarına ayrılarak iletkenlik değerini etkiler.
- Düşük iletkenlik genellikle düşük çözünmüş iyon seviyesini gösterir.
- Yüksek iletkenlik daha yüksek çözünmüş tuz veya mineral miktarına işaret edebilir.
- İletkenlik değeri tek başına sudaki maddelerin türünü belirlemez.
- Ayrıntılı su analizi için ek kimyasal veya laboratuvar testleri gerekebilir.

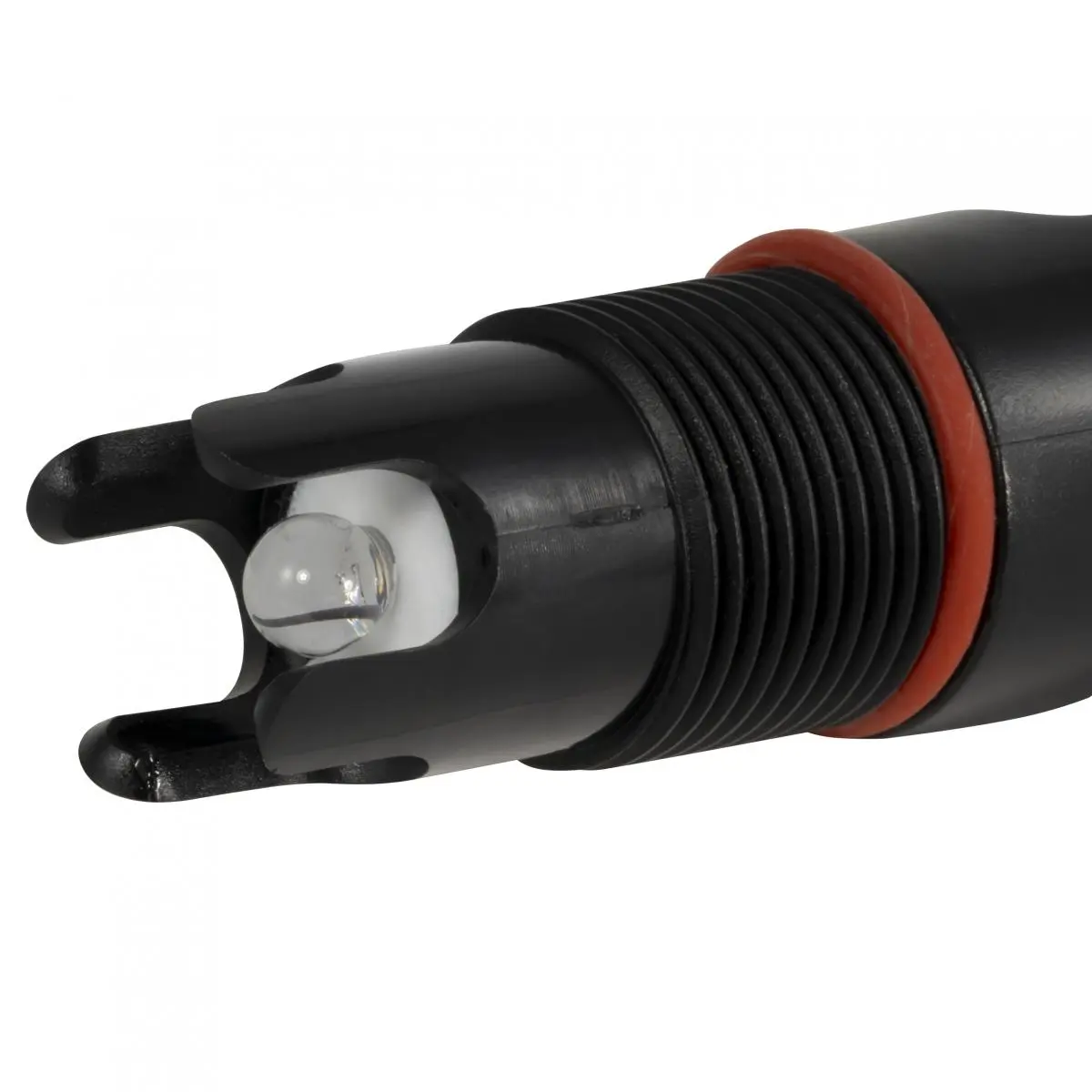

Dayanıklı pH Elektrodu
PCE-WQS 20 ile birlikte sunulan PH:004 pH elektrodu, plastik gövde ve cam diyafram yapısına sahiptir. Elektrot, 0°C ile 60°C arasındaki sıvılarda kullanım için tasarlanmıştır.
- Plastik şaft yapısı
- Cam ölçüm diyaframı
- 5 metre bağlantı kablosu
- BNC bağlantısı
- Minimum 25mm daldırma derinliği
- Üst ve alt bölümde 3/4 inç dış diş
Dişli yapı, elektrodun boru, tank ve proses bağlantılarına sabitlenmesini kolaylaştırır.
Dayanıklı İletkenlik Elektrodu
EC:004 iletkenlik elektrodu, sürekli su kalite izleme uygulamalarına uygun plastik gövdeli bir sensördür. Elektrot 0°C ile 60°C sıcaklık aralığında kullanılabilir.
- Plastik şaft yapısı
- 5 metre bağlantı kablosu
- Açık kablo uçlu bağlantı
- Minimum 25mm daldırma derinliği
- 1/2 inç NPT vida dişli bağlantı
- 13mm şaft çapı
Minimum Daldırma Derinliği
Her iki elektrot için minimum daldırma derinliği 25mm olarak belirtilmiştir. Ölçüm sırasında sensörün aktif ölçüm bölümü sıvıyla tamamen temas etmelidir.
Sensörün yeterince daldırılmaması, hava kabarcığı oluşması veya ölçüm yüzeyinde kir birikmesi hatalı ya da kararsız sonuçlara neden olabilir.
45 Saniyelik Tepki Süresi
PCE-WQS 20 için belirtilen tepki süresi 45 saniyedir. Bu süre, sensörün yeni bir çözeltiye veya değişen proses koşullarına uyum sağlayarak kararlı bir ölçüm değeri oluşturmasına yardımcı olur.
Gerçek dengeye ulaşma süresi; sıvı hareketine, sıcaklığa, elektrot durumuna ve ölçüm değerindeki değişimin büyüklüğüne göre farklılık gösterebilir.
Tüm Ölçüm Değerlerinin Aynı Anda Görüntülenmesi
1.26 inç LCD ekran, pH ve iletkenlik değerlerinin doğrudan cihaz üzerinden takip edilmesini sağlar. Kullanıcı, otomasyon sistemi veya harici ekran olmadan ölçüm sonuçlarını kontrol panosu üzerinden görebilir.
RS485 Veri Arayüzü
RS485 bağlantısı sayesinde cihaz, PLC, SCADA, bina otomasyonu, veri toplama sistemi veya uyumlu endüstriyel kontrol cihazlarına bağlanabilir.
- Uzun mesafeli dijital veri iletişimi
- Endüstriyel otomasyon sistemlerine entegrasyon
- Merkezi veri izleme
- Proses kontrol uygulamaları
- Birden fazla cihazın aynı haberleşme hattında kullanılması
RS485 bağlantısı yapılırken haberleşme protokolü, cihaz adresi, baud hızı ve bağlantı uçları kullanım kılavuzuna göre ayarlanmalıdır.
Analog Çıkış Bulunmaz
PCE-WQS 20 cihazında 0–10V, 4–20mA veya benzeri bir analog ölçüm çıkışı bulunmamaktadır. Ölçüm verilerinin harici sisteme aktarılması RS485 dijital haberleşme arayüzü üzerinden gerçekleştirilir.
Analog giriş kullanan PLC veya kontrol sistemlerine bağlanmak için uyumlu bir RS485–analog dönüştürücü gerekebilir.

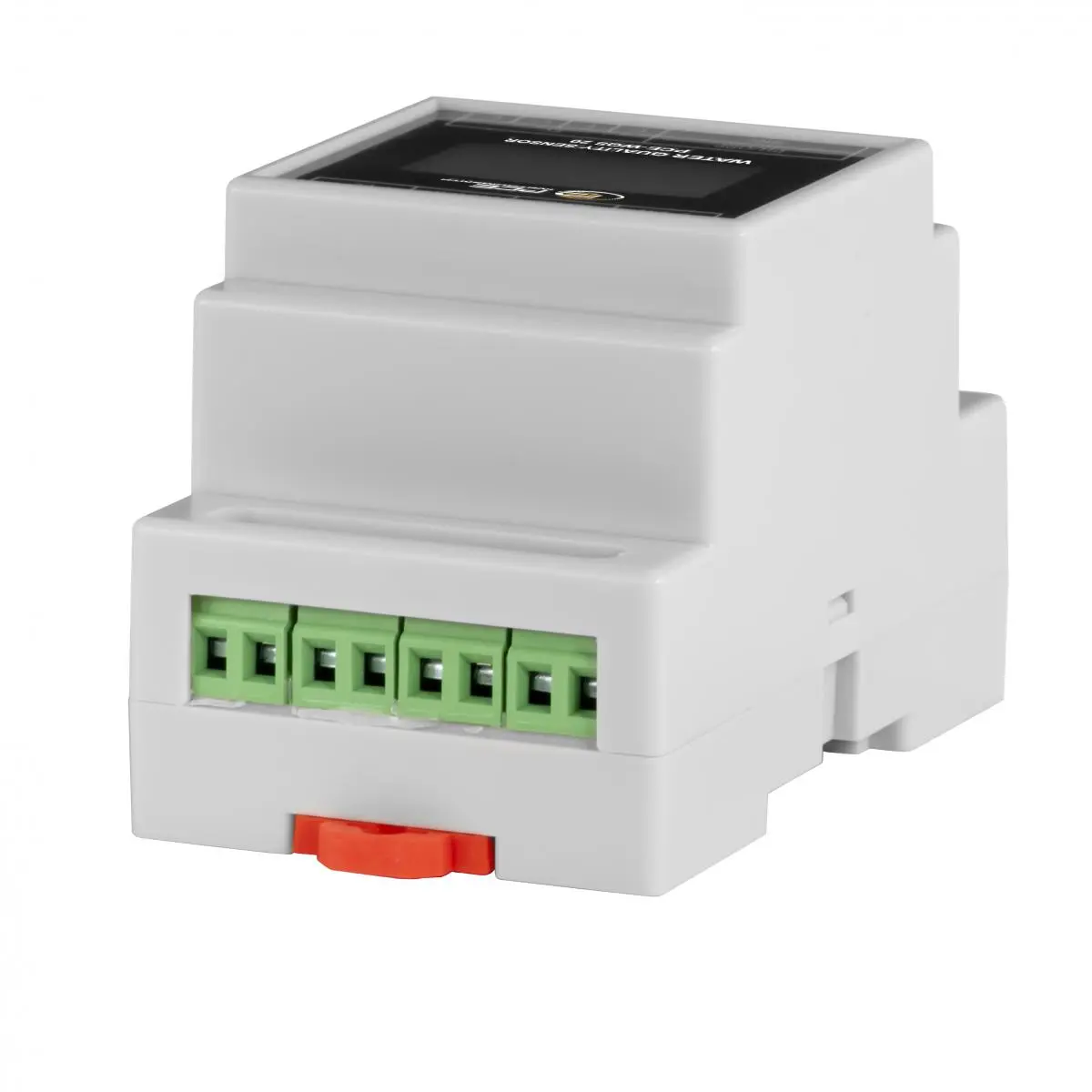

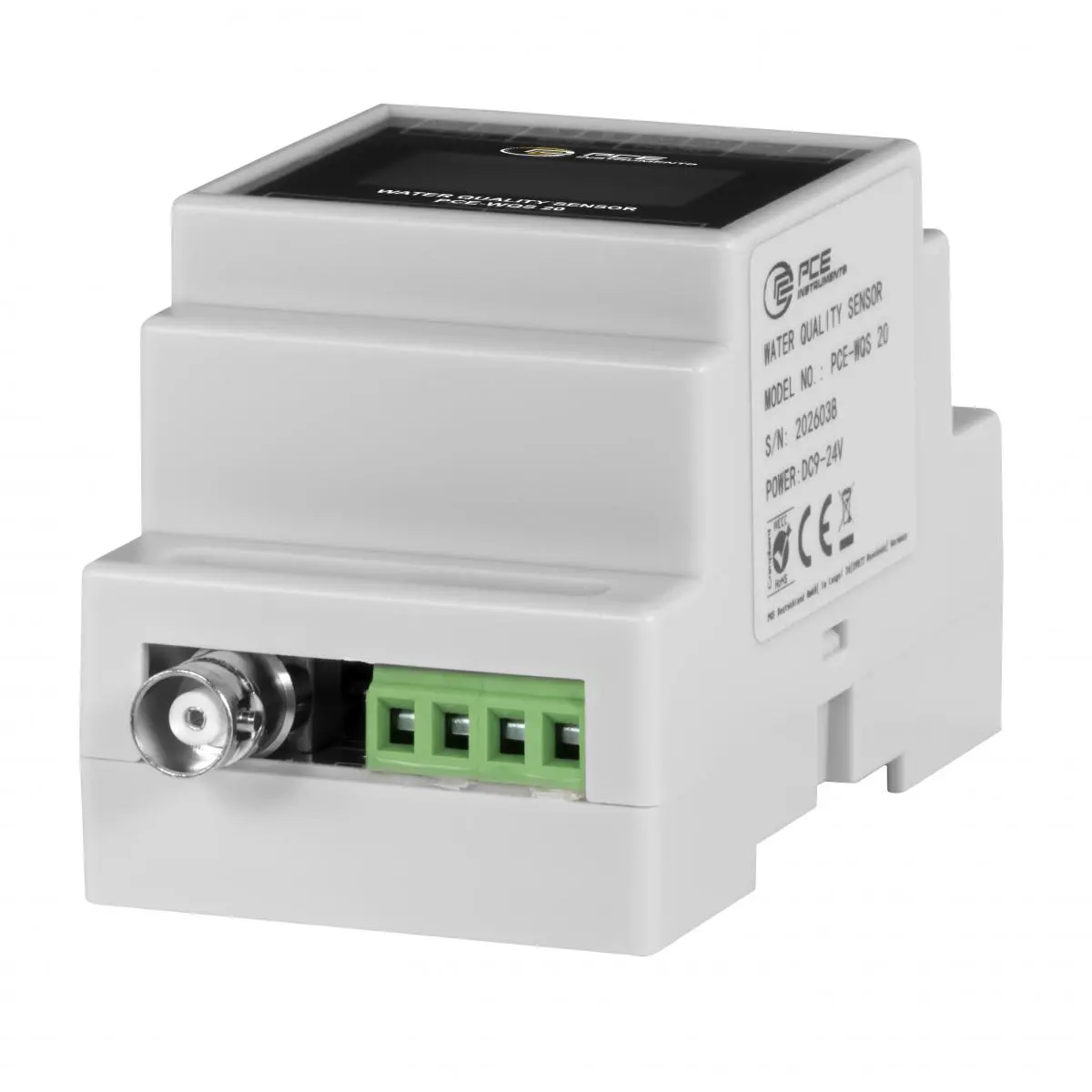

DIN Ray Montajı
Cihaz, kontrol panolarında yerden tasarruf sağlayan DIN veya şapka rayı montajını destekler. 53 × 100 × 60mm boyutlarındaki gövdesi sayesinde otomasyon ve proses panolarına kolayca yerleştirilebilir.
9–24V DC Güç Beslemesi
PCE-WQS 20, 9 ile 24V DC arasındaki besleme gerilimiyle çalışır. Bu geniş giriş aralığı, cihazın standart endüstriyel DC güç kaynaklarıyla kullanılmasını kolaylaştırır.
Besleme bağlantısında doğru polarite kullanılmalı ve gerilim belirtilen sınırları aşmamalıdır.
pH Elektrodu Bakımı
- pH elektrodunun cam diyaframı kuru bırakılmamalıdır.
- Elektrot uygun saklama solüsyonunda muhafaza edilmelidir.
- Saf veya damıtılmış su uzun süreli saklama sıvısı olarak kullanılmamalıdır.
- Cam yüzey sert bir cisimle temizlenmemelidir.
- Elektrot düzenli olarak uygun tampon çözeltilerle kalibre edilmelidir.
- Ölçüm sonrasında elektrot uygun şekilde durulanmalıdır.
İletkenlik Elektrodu Bakımı
- Ölçüm yüzeyi düzenli olarak temizlenmelidir.
- Yağ, tortu ve mineral birikintileri giderilmelidir.
- Temizlik sırasında sensör yüzeyi çizilmemelidir.
- Kalibrasyon uygun iletkenlik standardıyla yapılmalıdır.
- Ölçüm sırasında sensör çevresindeki hava kabarcıkları giderilmelidir.
Kalibrasyonun Önemi
pH ve iletkenlik sensörleri zaman içerisinde yaşlanma, kirlenme ve proses koşulları nedeniyle ölçüm sapması gösterebilir. Güvenilir sonuçlar için cihazın uygun referans çözeltiler kullanılarak düzenli olarak kontrol edilmesi ve kalibre edilmesi gerekir.
- pH kalibrasyonunda uygun pH tampon çözeltileri kullanılmalıdır.
- İletkenlik kalibrasyonunda ölçüm aralığına uygun EC standardı seçilmelidir.
- Kalibrasyon çözeltileri temiz kaplarda kullanılmalıdır.
- Kullanılmış çözelti ana şişeye geri dökülmemelidir.
- Referans çözeltinin sıcaklığı dikkate alınmalıdır.
Sıcaklığın Ölçümlere Etkisi
pH ve iletkenlik değerleri sıvı sıcaklığından etkilenir. Teknik bilgilerde ayrı bir sıcaklık ölçüm veya otomatik sıcaklık kompanzasyonu değeri belirtilmediğinden, farklı sıcaklıklarda alınan sonuçlar karşılaştırılırken proses sıcaklığı dikkate alınmalıdır.
Koruma Sınıfı ve Kurulum Ortamı
Cihazın ana ekran ve kontrol ünitesi IP20 koruma sınıfına sahiptir. Bu nedenle kuru ve korumalı bir kontrol panosu içerisinde kullanılmalıdır.
IP20 sınıfı cihazın suya veya yoğun neme karşı korumalı olduğu anlamına gelmez. Sensörler sıvıyla temas edecek şekilde tasarlanmış olsa da ana kontrol ünitesi sudan ve yoğuşmadan korunmalıdır.
Kullanım Alanları
- İçme ve proses suyu arıtma sistemleri
- Atık su arıtma tesisleri
- Hidroponik yetiştirme sistemleri
- Seralar ve tarımsal sulama
- Besin çözeltisi kontrolü
- Bilimsel laboratuvarlar
- Belediye su sistemleri
- Kimya endüstrisi prosesleri
- Endüstriyel su kalite izleme
- Çevresel izleme uygulamaları
- Tank ve boru hattı ölçümleri
- Otomasyon ve SCADA sistemleri
PCE-WQS 20’nin Öne Çıkan Avantajları
- pH ve iletkenliğin eş zamanlı ölçümü
- 0–14 pH ölçüm aralığı
- 0–5000µS/cm iletkenlik ölçüm aralığı
- Hassas ve yüksek çözünürlüklü ölçüm
- Dayanıklı plastik gövdeli elektrotlar
- 5 metre sensör kabloları
- 1.26 inç LCD ekran
- RS485 dijital veri çıkışı
- DIN ray montajı
- 9–24V DC besleme
- Sürekli proses izlemeye uygun yapı
- Kompakt kontrol paneli tasarımı
Ölçüm Teknik Özellikleri
| Ölçüm Parametresi | Ölçüm Aralığı | Çözünürlük | Hassasiyet |
|---|---|---|---|
| pH | 0–14 pH | 0.01 pH | ±0.03 pH |
| İletkenlik | 0–5000µS/cm | 0.1µS/cm | ±%1.5 FS |
PH:004 pH Elektrodu Teknik Özellikleri
| Teknik Özellik | Değer |
|---|---|
| Elektrot Modeli | PH:004 |
| Elektrot Tipi | pH elektrodu |
| Sıcaklık Aralığı | 0–60°C |
| Şaft Malzemesi | Plastik |
| Diyafram Malzemesi | Cam |
| Şaft Uzunluğu | 50 mm |
| Şaft Çapı | 23 mm |
| Dişli Bağlantı | Üst ve alt bölümde 3/4 inç dış diş |
| Minimum Daldırma Derinliği | 25 mm |
| Kablo Uzunluğu | 5 m |
| Elektriksel Bağlantı | BNC |
| Toplam Boyutlar | 160 × 28 mm |
EC:004 İletkenlik Elektrodu Teknik Özellikleri
| Teknik Özellik | Değer |
|---|---|
| Elektrot Modeli | EC:004 |
| Elektrot Tipi | İletkenlik elektrodu |
| Sıcaklık Aralığı | 0–60°C |
| Şaft Malzemesi | Plastik |
| Şaft Uzunluğu | 76 mm |
| Şaft Çapı | 13 mm |
| Dişli Bağlantı | 1/2 inç NPT |
| Minimum Daldırma Derinliği | 25 mm |
| Kablo Uzunluğu | 5 m |
| Elektriksel Bağlantı | Açık kablo uçları |
| Toplam Boyutlar | 133 × 25 mm |
Genel Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | PCE Instruments / PCE-WQS 20 |
| Cihaz Tipi | Proses Tipi pH ve İletkenlik Ölçer |
| Ekran Tipi | LCD |
| Ekran Boyutu | 1.26 inç |
| Veri Arayüzü | RS485 |
| Analog Çıkış | Bulunmaz |
| Tepki Süresi | 45 saniye |
| Montaj | DIN / Şapka rayı |
| Menü Dilleri | İngilizce (Birleşik Krallık) / İngilizce (ABD) |
| Koruma Sınıfı | IP20 |
| Güç Kaynağı | 9–24V DC |
| Çalışma Koşulları | 0–60°C, %0–100 bağıl nem |
| Depolama Koşulları | 0–60°C, %0–100 bağıl nem |
| Boyutlar | 53 × 100 × 60 mm |
| Ağırlık | 113 g |

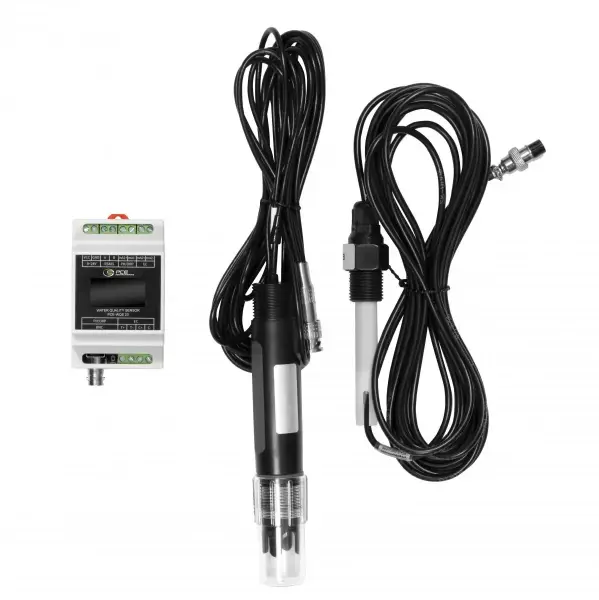

Teslimat İçeriği
| Adet | Teslimat İçeriği |
|---|---|
| 1 | PCE-WQS 20 pH ve iletkenlik ölçer |
| 1 | 5 metre bağlantı kablolu PH:004 pH elektrodu |
| 1 | 5 metre bağlantı kablolu EC:004 iletkenlik elektrodu |
Önemli bilgi: PCE-WQS 20 analog çıkışa sahip değildir. Harici sistem bağlantısı RS485 dijital veri arayüzü üzerinden gerçekleştirilir.
