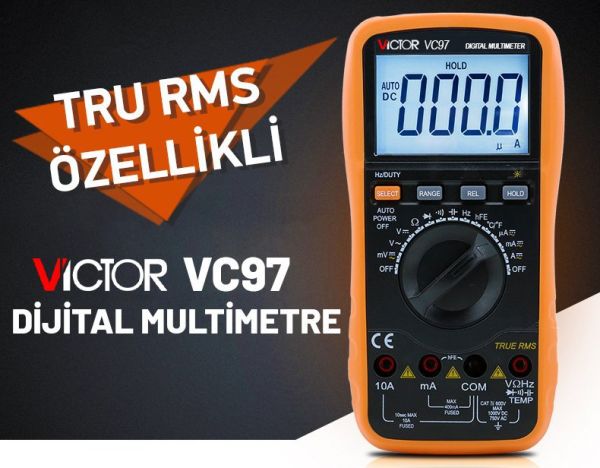

Victor VC97 Dijital Multimetre Avometre
Ürün bilgisi

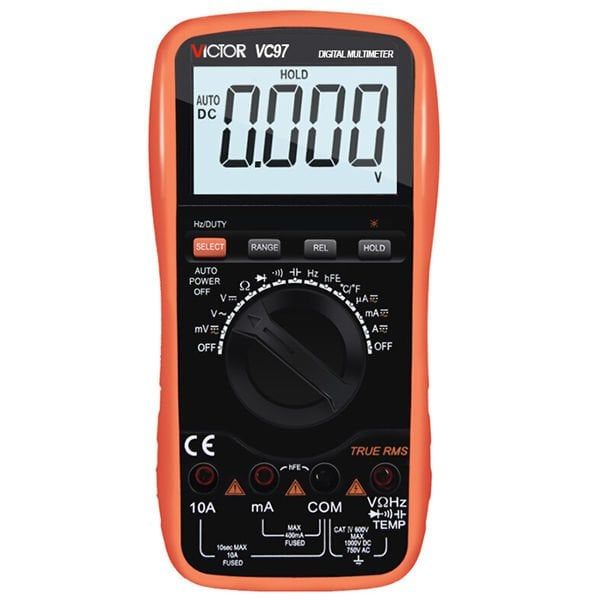

Victor VC97 Dijital Multimetre Avometre; yüksek doğruluk ve yüksek performans ile DC ve AC gerilim, DC ve AC akım, direnç, kapasitans, frekans, sıcaklık, diyot ve süreklilik ölçmek için kullanılan, geniş ekranlı elektronik multimetre çeşididir.
- Victor VC97 dijital multimetre 1000V DC voltaj ve 750V AC voltaj kapasitesine sahip hassas bir multimetre cihazıdır.
- Bu cihazın en büyük özelliği True RMS fonksiyonunun olmasıdır. True-rms (rms = kare ortalamalarının kökü) alternatif akımı (AC) veya AC gerilimini ölçebilen bir özelliktir.

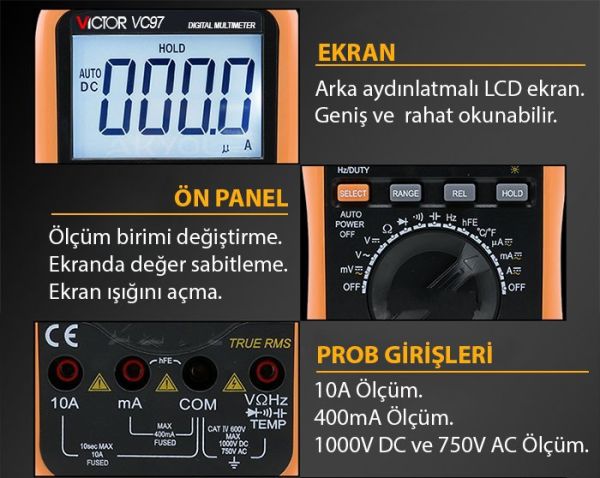

- Ekranın en alt tarafında seçilen ölçüm biriminde, test uçlarının hangi deliklere takılması gerektiği ekrandan görülebilmektedir.
- Cihazın dönen butonu ile ölçülecek olan birimler manuel olarak seçilebilmektedir.
- "HOLD" butonu ile ekranda gördüğünüz ölçüm değeri sabitlenebilmektedir. Aynı zamanda bu Hold butonuna basılı tuttuğunuzda karanlık ortamlarda kolay kullanım olması için ekran arka ışığı yanmaktadır.
- "REL" butonu ile cihaz göreceli ölçüm moduna girer.
- Tam fonksiyonlu koruma, anti-yüksek gerilim devre tasarımına sahiptir.
- Multimetrenin üzerinde turuncu renkli dış darbelerden koruyan darbe emici kılıf bulunmaktadır.
- Victor VC97 dijital avometre cihazı ile kondansatör, sıcaklık, direnç, süreklilik, ac gerilim, dc gerilim ve diyot gibi ölçümleri kolay bir şekilde yapabilirsiniz.
- "RANGE" butonu ile ölçüm basamağını kaydırabilirsiniz. Her basmada nokta bir sağ geçer. 2 saniye kadar butona basılıtutarsanız otomatik "RANGE" moduna girer.- "SELECT" butonu ile ölçüm birimleri arasında değişiklik yapabilirsiniz.
- Cihazın güç kısmında bulunan sigorta sayesinde 1000V DC voltaj ve 750V AC voltajdan yüksek bir ölçüm yapmanız durumunda cihazı korur.
- ÖNEMLİ UYARI: Test uçlarını taktığınız bölüme göre ölçüm yapmanız gerekmektedir. Örnek olarak 10A terminaline takacağınız problar ile 20A ölçüm yaparsanız cihazın anakartı yanabilir.
- Cihaz ile 15 dakika işlem yapmadığınız zaman kendisini otomatik olarak kapatır. Bu sayede enerji tasarrufu yapmış olursunuz.
- Multimetrenin üzerinde sarı renkli dış darbelerden koruyan darbe emici kılıf bulunmaktadır.
- Düşük pil göstergesi özelliği cihazın pili tamamen bitmeden müdahale etmenize olanak sağlar.
DC Voltaj
|
Ölçüm Aralığı |
Hassasiyet |
Çözünürlük |
|---|---|---|
| 400mV | ± (0.5 % + 4) | 0.1mV |
| 4V | 1 mV | |
| 40V | 10 mV | |
| 400V | 100 mV | |
| 1000V | ± (1.0 % + 6) | 1 V |
DC mV
|
Ölçüm Aralığı |
Hassasiyet |
Çözünürlük |
|---|---|---|
| 400mV | ± (0.5 % + 4) | 0.01mV |
AC mV (True RMS)
|
Ölçüm Aralığı |
Hassasiyet |
Frekans Aralığı |
Çözünürlük |
|---|---|---|---|
| 40mV | ±(1.6 % + 8) | 40Hz-1kHz | 0.1mV |
ACV (True RMS)
|
Ölçüm Aralığı |
Hassasiyet |
Frekans Aralığı |
Çözünürlük |
|---|---|---|---|
| 4V | ± (0.8 % + 10) | ± 40Hz-1kHz | 1mV |
| 40V | 10mV | ||
| 400V | 100mV | ||
| 750V | 1V |
DCA
|
Ölçüm Aralığı |
Hassasiyet |
Çözünürlük |
|---|---|---|
| 400uA | ±(1.0 % + 10) | 0.1 uA |
| 4000uA | 1uA | |
| 40mA | ±(1.2 % + 8) | 10uA |
| 400mA | 100uA | |
| 10A | ±(1.2 % + 10) | 10mA |
ACA (True RMS)
|
Ölçüm Aralığı |
Hassasiyet |
Çözünürlük |
|---|---|---|
| 400uA | ±(1.5 % + 10) | 0.1 uA |
| 4000uA | 1uA | |
| 40mA | 10uA | |
| 400mA | 100uA | |
| 10A | ±(2.0 % + 15) | 10mA |
Direnç
|
Ölçüm Aralığı |
Hassasiyet |
Çözünürlük |
|---|---|---|
| 400Ω | ±(0.8 % + 5) | 0.1Ω |
| 4kΩ | ±(0.8 % + 4) | 1Ω |
| 40kΩ | 10Ω | |
| 400kΩ | 100Ω | |
| 4MΩ | 1kΩ | |
| 40MΩ | ±(1.2 % + 10) | 10kΩ |
Kapasitans
|
Ölçüm Aralığı |
Hassasiyet |
Çözünürlük |
|---|---|---|
| 10nF | ±(5.0 % + 20) | 10pF |
| 100nF | ±(3.5 % + 8) | 100pF |
| 1 uF | 1nF | |
| 10uF | 10nF | |
| 100uF | 100nF | |
| 1mF/10mF/100mF | ±(5.0 % + 10) | 1uF/10uF/100uF |
Frekans
|
Ölçüm Aralığı |
Hassasiyet |
Çözünürlük |
|---|---|---|
| 100Hz | ±(0.5 % + 10) | 0.01Hz |
| 1000Hz | 0.1Hz | |
| 10kHz | 1Hz | |
| 100kHz | 10Hz | |
| 1MHz | 100Hz | |
| 30MHz | 1kHz |
Sıcaklık
|
Ölçüm Aralığı |
Hassasiyet |
Çözünürlük |
|---|---|---|
| (-20°C...1000°C) | <400°C ±(1.0%+5) >400°C ±(1.5%+15) |
1°C |
| (-4°C...1832°F) | <752°F ±(1.0%+5) >752°C ±(1.5%+15) |
1°F |
| Çalışma Sıcaklığı | : | 0°C ... +40°C |
| Cihaz Ölçüleri | : | 190 x 96 x 48 mm |
| Cihaz Ağırlığı | : | 352 gr. |
| Cihaz LCD Ölçüleri | : | 43 x 65 mm |

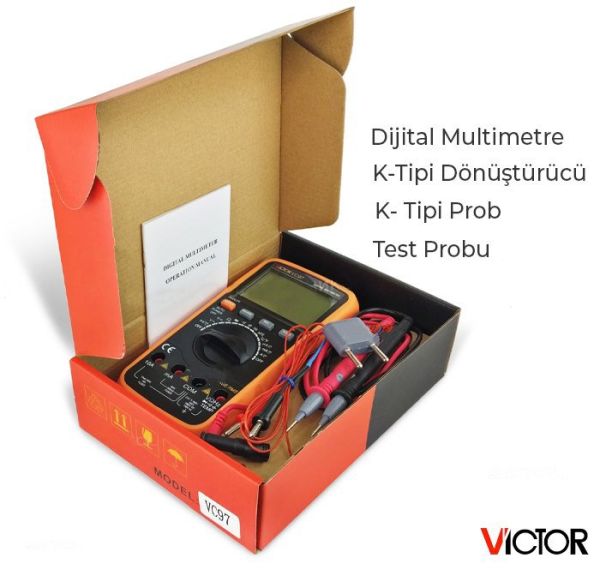

| Standart Aksesuarları | : | Victor 97 Multimetre, Sıcaklık termokupl, Multimetre probu, 1 adet 9V pil, k-tipi çevirici |
| Standart Kutu Ölçüleri | : | 225 x 165 x 62 mm |
| Çalışma Nemi | : | ≤ 75% RH |
| Güç Kaynağı | : | 4 adet AAA pil |
