SFG-1013 DDS Fonksiyon Jeneratörü

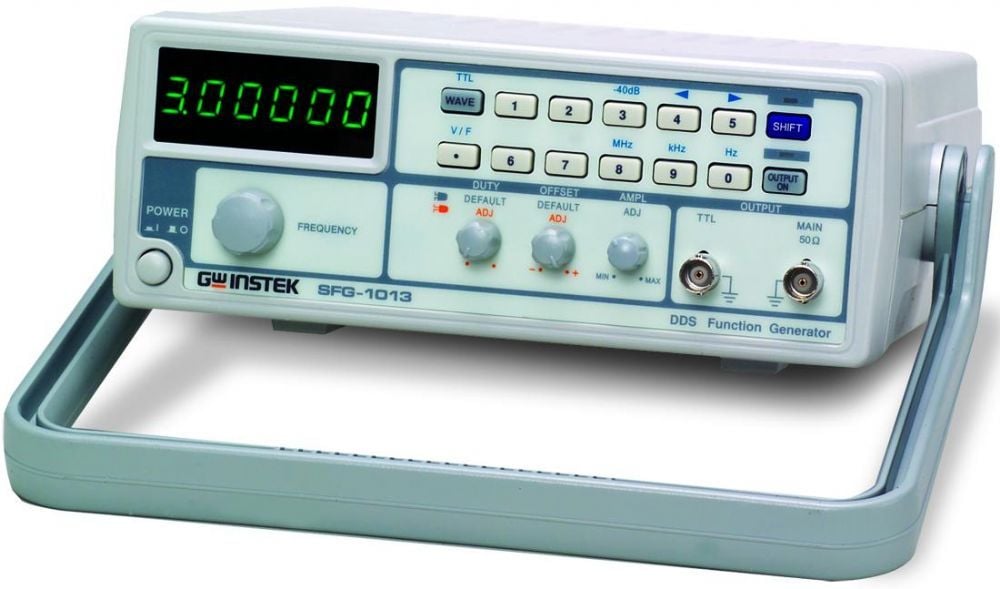

Gw Instek SFG-1013 DDS Fonksiyon Jeneratörü
· Dual Display
· DDS Teknolojisi ve FPGA Chip Tasarim
· Frekans Araligi :0.1Hz~3MHz
· Yüksek Frekans Dogrulugu : ± 20ppm
· Yüksek Frekans Karaliligi : ± 20ppm
· En Iyi Frekans Çözünürlügü : 100mHz
· Düsük Sinüs Dalga Bozulma: -55dBc, 0.1Hz~200kHz
· Voltaj Ekrani
|
ÖZELLIKLER |
|
|
Çikis Fonksiyonlari |
Sinüs, Kare, Üçgen, TTL |
|
Frekans Araligi (Sinüs, KAre) |
0.1Hz ~ 3MHz |
|
Frekans Araligi (Üçgen) |
0.1Hz ~ 1MHz |
|
Frekans Çözünürlügü |
0.1Hz En Fazla |
|
Frekans Karaliligi |
±20ppm |
|
Frekans Dogtulugu |
±20ppm |
|
Yaslanma |
±5ppm/yil |
|
Çikis Genligi |
10Vp-p (50Ω yükte) |
|
Çikis Genlik Dogrulugu |
±20% en yüksek çikista (sadece SFG-1013) |
|
Empedans |
50Ω±10% |
|
Zayiflatici |
-40dB±1dB×1 |
|
DC Kayma |
<-5V ~ >5V (50Ω yükte) |
|
Duty Kontrol Orani |
25% ~ 75%, 1MHz altinda (sadece kare dalga için) |
|
Ekran |
6-dijit LED Ekran |
|
Çikis Ayari |
ON/OFF Seçimli |
|
SINÜS DALGA |
|
|
Harmonik Bozulma |
En Yüksek Çikis, Herhangi çikis ayarinda bölücü 1/10, TTL OFF |
|
|
≥-55dBc, 0.1Hz ~ 200kHz |
|
|
≥-40dBc, 0.2MHz ~ 2MHz |
|
|
≥-35dBc, 2MHz ~ 3MHz |
|
|
<±0.3dB, 0.1Hz ~ 1MHz |
|
Düzgünlük (En yüksek genlikte, 1kHz e göre) |
<±0.5dB, 1MHz ~ 2MHz |
|
|
<±1dB, 2MHz ~ 3MHz |
|
ÜÇGEN DALGA |
|
|
Dogrusal |
≥98%, 0.1Hz ~ 100kHz ; ≥95%, 100kHz ~ 1MHz |
|
KARE DALGA |
|
|
Simetri |
5% of period+4ns, 0.1Hz ~ 100kHz |
|
Yükselme ve Düsme Zamani |
≤100ns En yüksek çikista (50Ω yükte) |
|
TTL ÇIKIS |
|
|
Seviye |
≤3Vp-p |
|
Çikis Yükü |
20 TTL yük |
|
Yükselme ve Düsme Zamani |
≤25ns |
|
Çalisma Ortami |
Iç mekan kullanim, Yükseklik<2000m |
|
|
Ortam Sicakligi: 0°C ~ 40°C |
|
|
Bagil Nem: <80% @ 0°C ~ 40°C |
|
|
En Fazla 70% @ 35°C ~ 40°C |
|
|
Kurulum kategorisi CATII |
|
|
Kirlilik Derecesi 2 |
|
Sebeke |
|
|
|
AC 100V/120V/220V/240V±10%, 50/60Hz |
|
Saklama Kosullari |
|
|
Sicaklik |
-10°C ~ 70°C |
|
Nem |
70% (En fazla). |
|
Boyutlar ve Agirlik |
|
|
|
251(W) x 91(H) x 291(D) mm, Yaklasik 2.1kg |
