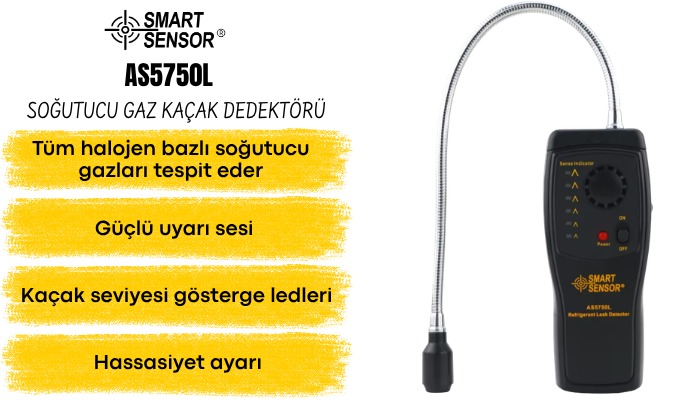

Smart Sensor AS5750L Soğutucu Gaz Kaçak Dedektörü | CFC HCFC HFC
Smart Sensor AS5750L Soğutucu Gaz Kaçağı Tespit Cihazı
Smart Sensor AS5750L, klima, buzdolabı, soğuk hava deposu ve farklı soğutma sistemlerinde kullanılan halojen bazlı soğutucu akışkanların kaçak noktalarının bulunmasına yardımcı olmak için geliştirilmiş portatif gaz kaçak dedektörüdür.
CFC, HCFC ve HFC sınıfındaki R11, R12, R22, R134a, R404A, R410A, R125 ve benzeri halojen içeren soğutucu gazlara tepki verebilir. 0,5 oz/yıl seviyesinden düşük kaçakları algılayabilen sensör yapısı, ayarlanabilir hassasiyet, sesli alarm, LED kaçak seviye göstergesi ve 360 mm esnek prob sayesinde servis ve bakım uygulamalarında kaçağın bulunduğu bölgenin daha hızlı belirlenmesine yardımcı olur.
Smart Sensor AS5750L Özellikleri
- Halojen bazlı soğutucu gaz kaçaklarını tespit etmek için kullanılır.
- CFC sınıfındaki soğutucu gazlara tepki verebilir.
- HCFC sınıfındaki soğutucu gazlara tepki verebilir.
- HFC sınıfındaki soğutucu gazlara tepki verebilir.
- R11, R12, R22, R134a, R404A, R410A ve R125 gibi yaygın gazlarla kullanılabilir.
- 0,5 oz/yıl seviyesinden düşük kaçakları algılayabilen hassasiyet sunar.
- Hassasiyet seviyesi kullanıcı tarafından ayarlanabilir.
- Sesli kaçak alarmına sahiptir.
- LED ışıklı kaçak seviye göstergesine sahiptir.
- Kaçağa yaklaşıldıkça alarm sıklığı ve LED göstergesi değişir.
- 360 mm uzunluğunda esnek prob yapısına sahiptir.
- Dar ve ulaşılması zor bölgelerde kontrol yapılmasını kolaylaştırır.
- Hızlı tepki veren algılama yapısına sahiptir.
- 0°C ile +50°C çalışma sıcaklığına sahiptir.
- %80 RH'ye kadar yoğuşmasız ortam koşullarında kullanılabilir.
- 3 adet 1,5 V AA pil ile çalışır.
- Yaklaşık 9 saate kadar sürekli çalışma sağlar.
Soğutucu Gaz Kaçak Dedektörü Nedir?
Soğutucu gaz kaçak dedektörü, klima ve soğutma sistemlerinde bulunan soğutucu akışkanın sistem dışına kaçtığı bölgelerin tespit edilmesine yardımcı olan elektronik test cihazıdır.
AS5750L doğrudan gaz miktarını gram veya ppm cinsinden ölçmek yerine, sensörün algıladığı halojenli gaz yoğunluğundaki değişime göre kullanıcıyı sesli ve ışıklı olarak yönlendirir.

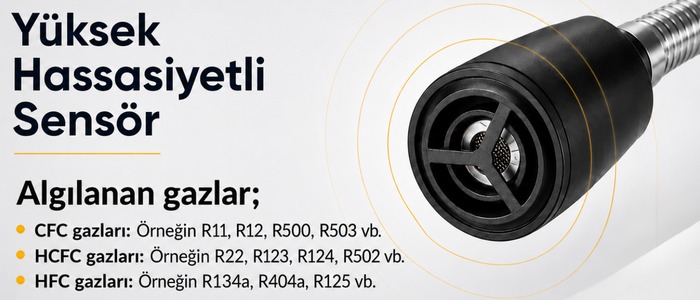

Hangi Soğutucu Gazları Algılar?
Smart Sensor AS5750L, halojen içeren soğutucu akışkanların algılanması için tasarlanmıştır. Desteklenen gaz grupları arasında CFC, HCFC ve HFC sınıfları bulunur.
| Gaz Grubu | Örnek Soğutucu Akışkanlar |
|---|---|
| CFC | R11, R12 ve benzeri halojenli soğutucu akışkanlar |
| HCFC | R22 ve benzeri halojenli soğutucu akışkanlar |
| HFC | R134a, R404A, R410A, R125 ve benzeri soğutucu akışkanlar |
R134a Gaz Kaçağı Tespiti
R134a kullanılan soğutma sistemlerinde bağlantı noktaları, rekorlar, servis portları, evaporatör ve boru hatlarının çevresi prob ile taranarak olası kaçak bölgeleri araştırılabilir.
R410A Gaz Kaçağı Tespiti
Klima ve HVAC sistemlerinde kullanılan R410A gibi halojen içeren soğutucu akışkanların kaçak kontrolünde AS5750L kullanılabilir.
Sistem üzerinde kaçak şüphesi bulunan bölgeler yavaş ve kontrollü şekilde taranmalıdır.
R22 Gaz Kaçağı Tespiti
R22 kullanılan mevcut soğutma ve klima sistemlerinde boru bağlantıları ve diğer olası kaçak noktalarının araştırılmasına yardımcı olur.
R404A Kaçak Kontrolü
R404A kullanılan ticari soğutma uygulamalarında bağlantı noktaları, evaporatörler, servis valfleri ve soğutucu devresi üzerindeki şüpheli alanlar kontrol edilebilir.
0,5 oz/yıl'dan Düşük Kaçak Hassasiyeti
AS5750L için üretici tarafından belirtilen algılama hassasiyeti 0,5 oz/yıl seviyesinden düşüktür.
Bu değer cihazın küçük soğutucu gaz kaçaklarının aranmasında kullanılmasına imkân verir.
Kaçak algılama hassasiyeti ile sistemden gerçekten yılda ne kadar gaz kaybolduğunun nicel olarak ölçülmesi aynı şey değildir. AS5750L temel olarak kaçak noktasının bulunmasına yardımcı olan bir dedektördür.

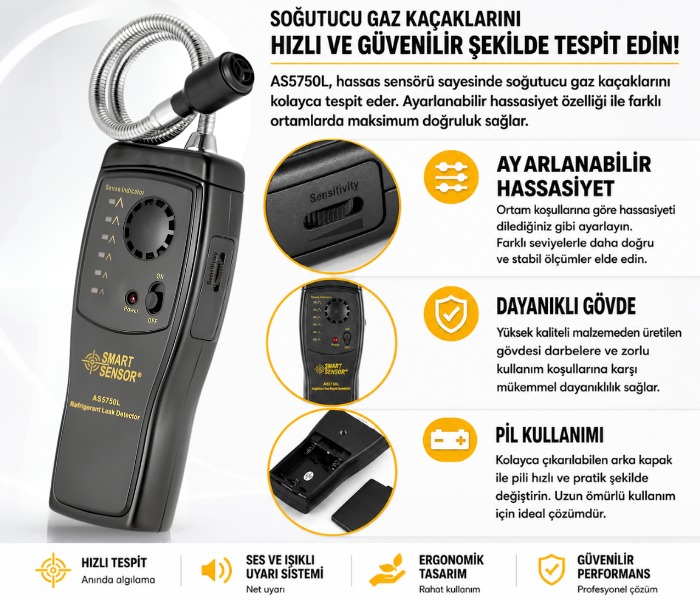

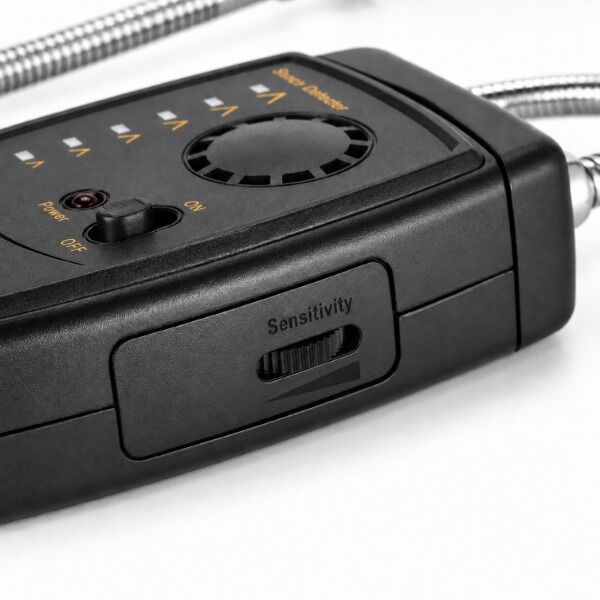

Ayarlanabilir Hassasiyet
Cihaz üzerindeki hassasiyet ayar düğmesi sensörün kaçak gazına karşı tepki seviyesinin ayarlanmasına imkân verir.
Kaçak bölgesi ilk aranırken yüksek hassasiyet kullanılabilir. Kaçağa yaklaşıldıkça hassasiyet düşürülerek daha dar bir bölgede kaynak noktası aranabilir.
Hassasiyet Ayarı Neden Önemlidir?
Büyük bir kaçak bulunduğunda gaz çevre bölgeye yayılabilir ve yüksek hassasiyet ayarında cihaz geniş bir alanda alarm verebilir.
Bu durumda hassasiyet azaltılarak prob yeniden hareket ettirildiğinde kaçağın gerçek çıkış noktasının belirlenmesi kolaylaşabilir.

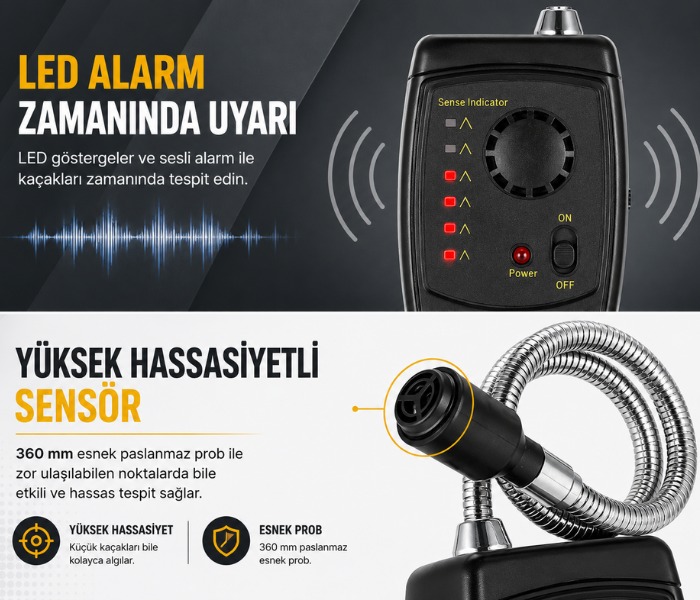

LED Kaçak Seviye Göstergesi
AS5750L üzerindeki LED göstergeler sensörün algıladığı gaz seviyesinin göreceli olarak takip edilmesine yardımcı olur.
Gaz yoğunluğu arttıkça daha fazla LED'in yanması, kullanıcının kaçak kaynağına doğru ilerlediğini anlamasını kolaylaştırır.
LED Gösterge Nicel Gaz Ölçümü müdür?
LED göstergeler ppm veya yüzde konsantrasyon cinsinden kesin bir gaz miktarı göstermez. Gösterge, kaçak araması sırasında göreceli gaz seviyesini takip etmek için kullanılır.
Sesli Kaçak Alarmı
Cihaz soğutucu gaz algıladığında sesli alarm verir. Gaz yoğunluğu arttıkça alarmın tekrarlama hızı değişerek kullanıcıyı kaçağa doğru yönlendirmeye yardımcı olur.
Bu sayede cihazın üzerindeki LED'lere sürekli bakmadan probun hareketine odaklanmak mümkündür.
Sesli ve Işıklı Alarm Bir Arada
Sesli uyarı ile LED seviye göstergesinin birlikte kullanılması, özellikle servis ortamlarında kaçak noktasının daha hızlı araştırılmasını sağlar.

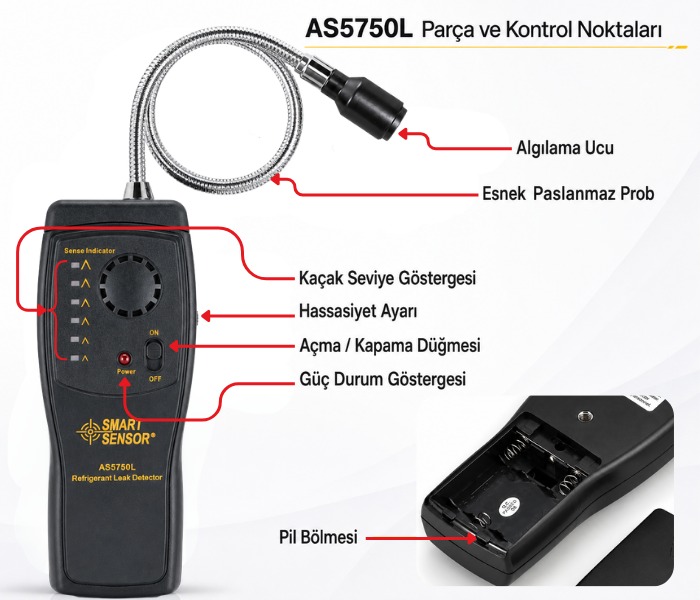

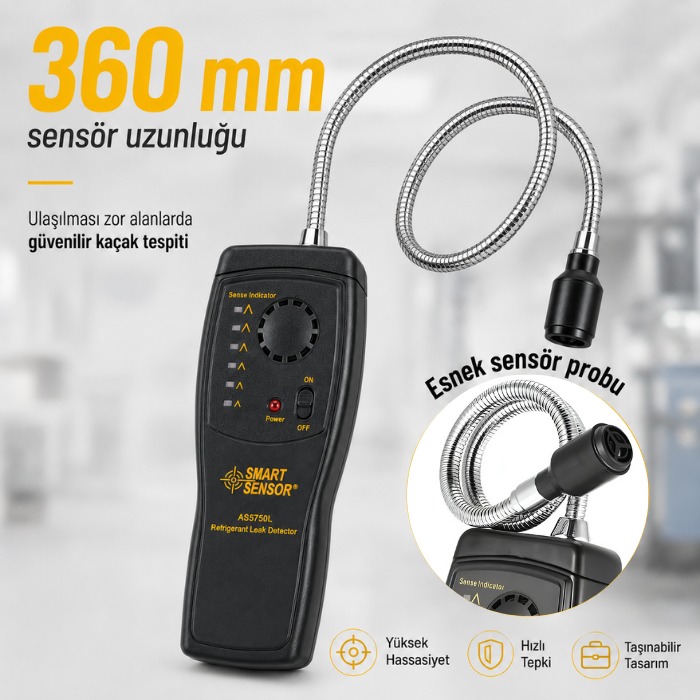

360 mm Esnek Prob
AS5750L, yaklaşık 360 mm uzunluğunda esnek sensör probuna sahiptir.
Prob istenilen yönde bükülebilerek klima iç üniteleri, boru arkaları, evaporatör çevresi ve erişimin zor olduğu bağlantı noktalarına yaklaştırılabilir.
Dar Alanlarda Kaçak Kontrolü
Esnek prob aşağıdaki bölgelerin kontrolünü kolaylaştırır:
- Evaporatör bağlantıları
- Kompresör çevresi
- Boru bağlantıları
- Servis portları
- Rekor ve rakor bağlantıları
- Valf çevreleri
- Dar makine bölmeleri
Hızlı Tepki Süresi
Sensör gazla karşılaştığında cihaz hızlı şekilde tepki vererek kullanıcıyı sesli ve ışıklı olarak uyarır.
Prob yavaşça hareket ettirilerek alarm seviyesindeki artış ve azalma takip edildiğinde kaçak bölgesinin konumu daha kolay belirlenebilir.

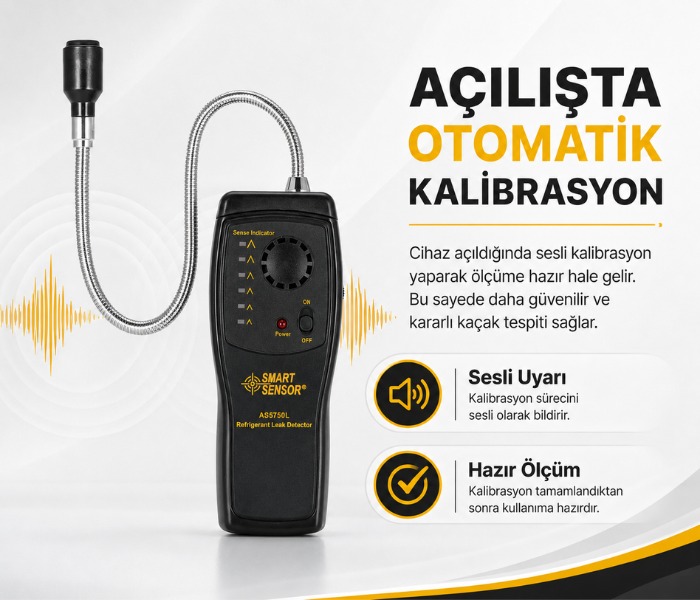

Isınma Süresi
Cihaz açıldıktan sonra sensörün kararlı hale gelmesi için kısa bir ısınma süresine ihtiyaç vardır.
AS5750L'nin farklı üretici dokümanlarında ısınma süresi için farklı değerler görülebilmektedir. Eski ürün kataloğunda 25°C ve %60 RH ortam koşullarında 20 saniyeden kısa süre belirtilirken, üreticinin güncel ürün sayfasında 90 saniyeden kısa ısınma süresi verilmektedir.
Bu nedenle cihaz açıldıktan sonra alarm davranışı kararlı hale gelene kadar beklenmesi ve kullanılan ürün revizyonunun kullanım kılavuzundaki süreye uyulması önerilir.
Cihaz Temiz Havada Açılmalıdır
Kaçak dedektörünün mümkün olduğunca soğutucu gaz bulunmayan temiz bir ortamda açılması önerilir.
Cihaz yoğun gaz bulunan noktada başlatılırsa başlangıç referansı etkilenebilir ve küçük kaçakların bulunması zorlaşabilir.
Smart Sensor AS5750L Nasıl Kullanılır?
- Cihazı mümkün olduğunca temiz havada açın.
- Sensörün ısınma işleminin tamamlanmasını bekleyin.
- Hassasiyet ayarını uygun seviyeye getirin.
- Esnek probu kaçak şüphesi bulunan bölgeye yaklaştırın.
- Probu bağlantılar boyunca yavaş şekilde hareket ettirin.
- Sesli alarm hızını ve LED göstergelerini takip edin.
- Alarm seviyesi yükseldiğinde aynı bölgeyi tekrar tarayın.
- Kaçağa yaklaşıldığında gerekirse hassasiyeti azaltın.
- En güçlü ve tekrarlanabilir alarmın alındığı noktayı kontrol edin.
Prob Ne Kadar Hızlı Hareket Ettirilmelidir?
Kaçak aramasında probun çok hızlı hareket ettirilmesi küçük kaçakların atlanmasına neden olabilir.
Şüpheli bağlantı noktaları ve boru çevresi yavaş ve kontrollü biçimde taranmalıdır.
Kaçak Aramasında Neden Birden Fazla Geçiş Yapılmalıdır?
Gaz hava hareketlerinden etkilendiği için ilk alarm alınan nokta her zaman kaçağın gerçek çıkış noktası olmayabilir.
Alarm alınan alan birkaç farklı yönden tekrar taranarak en yüksek ve tekrarlanabilir tepkinin bulunduğu nokta belirlenmelidir.
Rüzgarlı Ortamlarda Ölçüm
Güçlü hava akımı soğutucu gazı kaçak noktasından uzaklaştırabilir ve konsantrasyonunu seyreltebilir.
Bu nedenle mümkünse fan, klima hava akımı veya kuvvetli rüzgâr azaltılmalı ve kaçak bölgesi daha kontrollü koşullarda incelenmelidir.
Nem ve Sıvı Temasında Dikkat
Probun sıvı, yoğun nem veya solvent buharıyla temas etmesi yanlış alarm veya sensör davranışında değişikliğe neden olabilir.
Prob temiz ve kuru tutulmalıdır.
Solventlerin Etkisi
Bazı kimyasal buharlar yarı iletken gaz sensörlerinin tepkisini etkileyebilir. Temizlik solventi veya yoğun kimyasal kullanılan bölgelerde ölçümden önce ortamın havalandırılması faydalıdır.

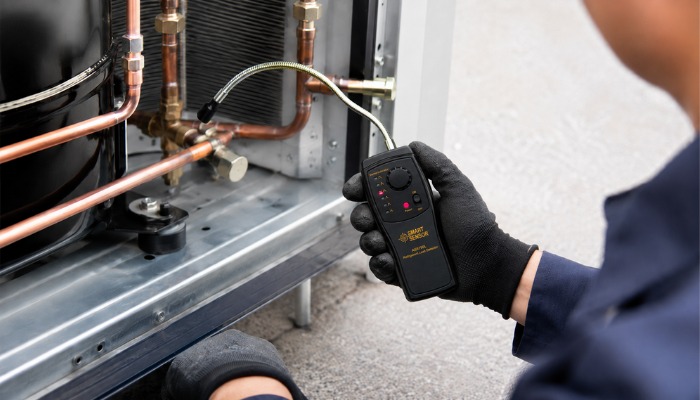

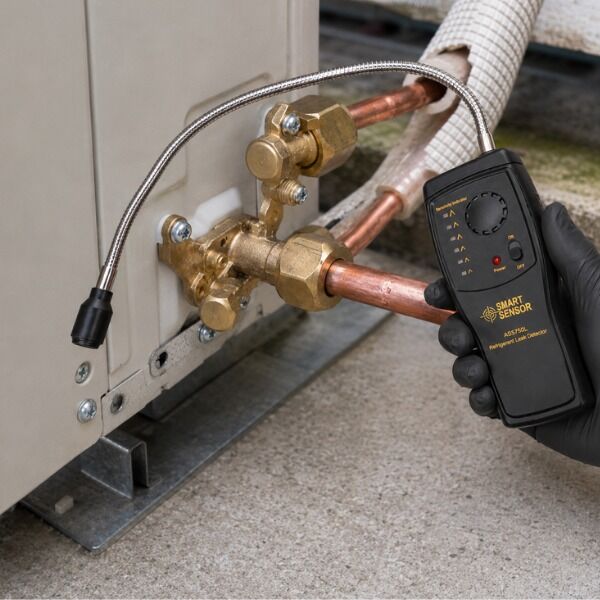

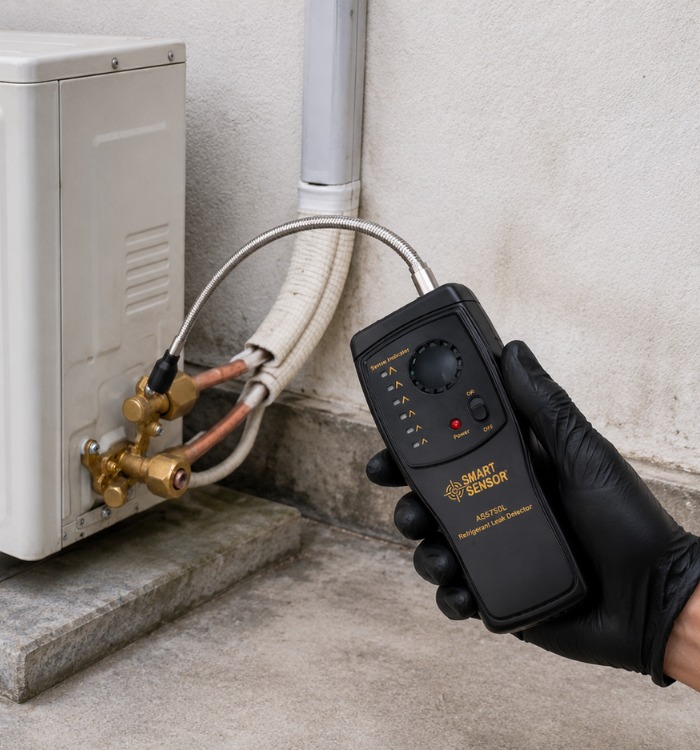

Klima Sistemlerinde Kullanım
Split klima, ticari klima ve diğer soğutucu akışkan kullanan sistemlerde servis sırasında kaçak araştırması yapılabilir.
Özellikle boru bağlantıları, servis vanaları ve evaporatör çevresi kontrol edilebilir.
Buzdolabı ve Soğutucu Sistemlerde Kullanım
Uygun halojenli soğutucu gaz kullanan buzdolabı ve soğutma sistemlerinde bağlantı noktalarının kontrol edilmesine yardımcı olur.
Soğuk Hava Depolarında Kullanım
Soğuk hava deposu soğutma sistemlerinin kompresör, evaporatör ve boru bağlantılarındaki olası kaçakların araştırılmasında kullanılabilir.
Cihazın çalışma sıcaklığı 0°C ile +50°C arasında olduğundan, dedektör gövdesinin çalışma koşullarının bu sınırlar içerisinde kalmasına dikkat edilmelidir.
Geri Kazanım Kaplarında Kullanım
Soğutucu akışkan geri kazanım kapları ve ilgili bağlantı ekipmanlarında halojenli gaz kaçağı şüphesi bulunan noktaların kontrol edilmesine yardımcı olabilir.
Halon Gazlarının Tespiti
AS5750L'nin halojen içeren gazlara duyarlı sensör yapısı nedeniyle uygun Halon içeren yangın söndürme sistemlerindeki kaçakların araştırılmasında da kullanılabileceği belirtilmektedir.
Yangın söndürme sistemlerinin resmi bakım ve güvenlik kontrolleri ilgili sistem prosedürleri ve yetkili servis uygulamalarına göre gerçekleştirilmelidir.
Etilen Oksit Uygulamaları
Bazı ürün dokümanlarında cihazın etilen oksit kullanılan uygulamalardaki kaçak kontrollerine de tepki verebildiği belirtilmektedir.
Ancak etilen oksit toksik ve ciddi sağlık riski taşıyan bir gazdır. AS5750L kişisel maruziyet ölçümü, iş güvenliği alarmı veya ortamın güvenli olduğunu doğrulamak için kullanılan sertifikalı bir toksik gaz monitörü yerine değerlendirilmemelidir.
Kaçak Dedektörü ile Gaz Konsantrasyon Ölçer Arasındaki Fark
AS5750L bir kaçak bulma cihazıdır. Gazın bulunduğu noktayı sesli ve ışıklı alarm değişimiyle araştırmaya yardımcı olur.
Cihaz gaz konsantrasyonunu ppm, %Vol veya benzeri nicel birimlerle ölçmez.
0°C ile +50°C Çalışma Sıcaklığı
Cihazın belirtilen çalışma sıcaklığı 0°C ile +50°C arasındadır.
Bu sınırların dışındaki ortamlarda sensör ve elektronik devrenin performansı üretici tarafından belirtilen koşullardan farklı olabilir.
%80 RH'ye Kadar Çalışma Nemi
AS5750L, %80 RH'ye kadar yoğuşmasız ortam koşullarında kullanılabilir.
Yoğuşma oluşan ortamlarda cihaz kullanılmamalı ve özellikle sensör başlığının sıvıyla temas etmesi önlenmelidir.
3 Adet AA Pil ile Çalışma
AS5750L, 3 adet 1,5 V AA pil ile çalışır. Yaygın pil yapısı sahada yedek pil teminini kolaylaştırır.
Yaklaşık 9 Saat Çalışma Süresi
Üretici tarafından sürekli çalışma süresi yaklaşık 9 saat olarak belirtilmiştir.
Gerçek pil ömrü kullanılan pil tipi, alarm sıklığı, ortam koşulları ve kullanım şekline göre değişebilir.
Kullanım Alanları
- Klima servisleri
- HVAC sistemleri
- Buzdolabı servisleri
- Soğuk hava depoları
- Ticari soğutma sistemleri
- Evaporatör kaçak kontrolleri
- Kompresör bağlantıları
- Soğutucu gaz boru hatları
- Servis valfleri
- Soğutucu akışkan geri kazanım sistemleri
- Uygun Halon sistemlerinde kaçak araştırması
Smart Sensor AS5750L Kimler İçin Uygundur?
- Klima teknisyenleri
- HVAC servisleri
- Soğutma teknisyenleri
- Buzdolabı servisleri
- Soğuk hava deposu bakım personeli
- Endüstriyel bakım ekipleri
- Soğutucu akışkan sistemlerinde kaçak kontrolü yapan teknik personel
AS5750L'nin Öne Çıkan Avantajları
- CFC, HCFC ve HFC algılama desteği
- R11, R12, R22, R134a, R404A, R410A ve R125 gibi yaygın gazlarla kullanım
- 0,5 oz/yıl seviyesinden düşük algılama hassasiyeti
- Ayarlanabilir sensör hassasiyeti
- Sesli kaçak uyarısı
- LED kaçak yoğunluğu göstergesi
- 360 mm esnek prob
- Hızlı tepki
- Yaklaşık 9 saat sürekli çalışma
- AA pil ile taşınabilir kullanım
Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | Smart Sensor / AS5750L |
| Ürün Tipi | Soğutucu Gaz Kaçak Dedektörü |
| Tespit Ettiği Gaz Sınıfı | Halojen bazlı soğutucu gazlar |
| Örnek Gazlar | R11, R12, R22, R134a, R404A, R410A, R125 ve benzeri |
| Hassasiyet | 0,5 oz/yıl'dan düşük |
| Hassasiyet Ayarı | Var |
| Tepki Süresi | Hızlı / anlık olarak belirtilmiştir |
| Isınma Süresi | Ürün revizyonuna göre üretici dokümanlarında <20 sn veya <90 sn olarak belirtilmektedir |
| Sesli Alarm | Var |
| Işıklı Alarm | LED kaçak seviye göstergesi |
| Prob Uzunluğu | Yaklaşık 360 mm |
| Çalışma Sıcaklığı | 0°C–+50°C |
| Çalışma Nemi | ≤%80 RH, yoğuşmasız |
| Güç Kaynağı | 3 adet 1,5 V AA pil |
| Batarya Çalışma Süresi | Yaklaşık 9 saat |

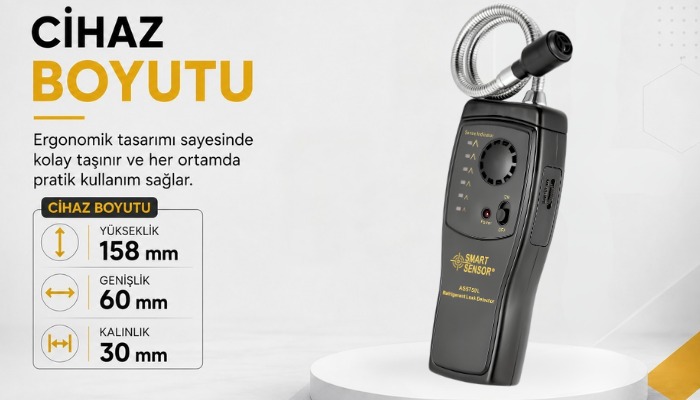

| Cihaz Boyutu | Yaklaşık 158 × 60 × 30 mm |
Önemli Teknik Bilgi
Isınma süresi: AS5750L için üreticinin farklı dönemlerde yayınlanan dokümanlarında farklı ısınma süresi değerleri bulunmaktadır. Eski katalogda 25°C ve %60 RH ortamda <20 saniye, güncel üretici ürün sayfasında ise <90 saniye belirtilmektedir. Kullanılan ürün revizyonunun kutusundaki kullanım kılavuzu esas alınmalıdır.
Ölçüm tipi: AS5750L bir gaz konsantrasyon ölçer değildir. Gaz seviyesini ppm veya %Vol cinsinden göstermez; soğutucu gazın varlığını algılayarak sesli ve ışıklı uyarılarla kaçak kaynağının bulunmasına yardımcı olur.
Güvenlik bilgisi: Kaçak dedektöründe alarm alınmaması, ortamın insanlar için güvenli olduğunu veya sistemde kesinlikle kaçak bulunmadığını tek başına kanıtlamaz. Soğutucu gazlarla çalışırken ilgili servis prosedürleri, havalandırma gereksinimleri ve iş güvenliği kuralları uygulanmalıdır.
