Smart Sensor ST8904 4’lü Gaz Ölçüm Cihazı | O₂, CO, H₂S ve LEL

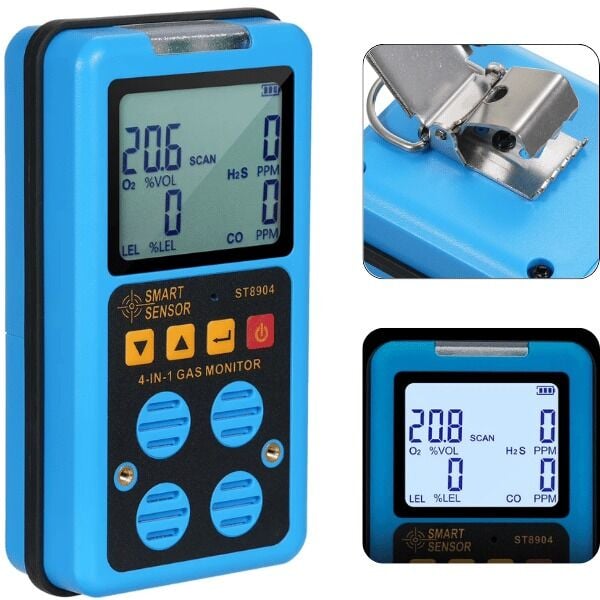

Smart Sensor ST8904 Taşınabilir 4’lü Gaz Ölçüm Cihazı | O₂, CO, H₂S ve LEL

Smart Sensor ST8904; oksijen (O₂), karbonmonoksit (CO), hidrojen sülfür (H₂S) ve yanıcı gaz (LEL) seviyelerinin eş zamanlı olarak izlenmesi için geliştirilmiş taşınabilir dört gaz ölçüm cihazıdır. Ölçülen gaz konsantrasyonlarını ekran üzerinde gösterir ve belirlenen alarm seviyeleri aşıldığında kullanıcıyı sesli, ışıklı ve titreşimli uyarılarla bilgilendirir.

Anlık ölçüm, tepe değer, STEL ve TWA çalışma modlarını destekleyen cihaz; endüstriyel tesisler, madenler, tüneller, doğal gaz hatları, kimya tesisleri, belediye uygulamaları ve gaz riski bulunan diğer çalışma alanlarında ortamın ön kontrolü ve kişisel gaz izleme çalışmalarında kullanılabilir.

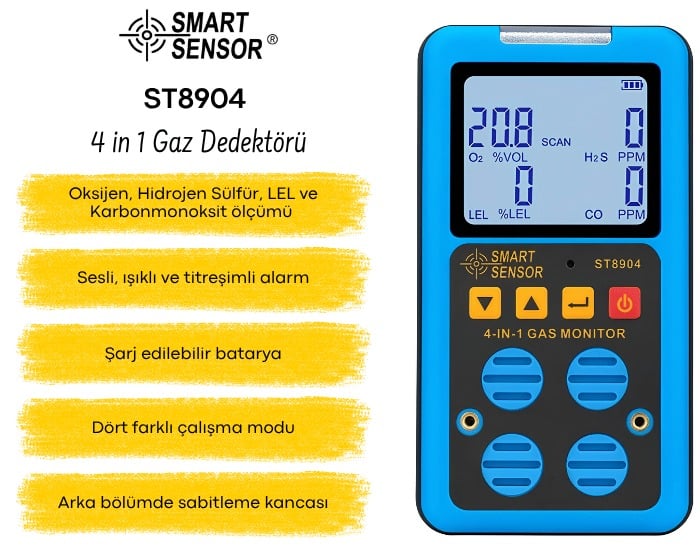

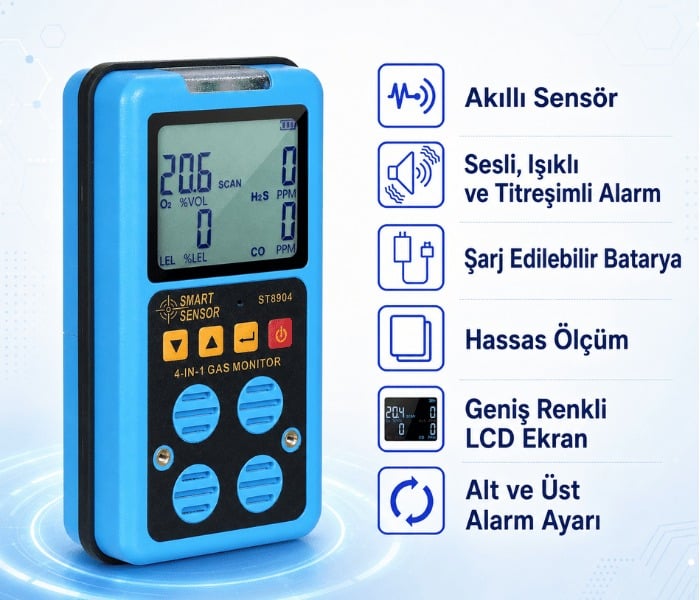

Smart Sensor ST8904 Özellikleri

• Oksijen, karbonmonoksit, hidrojen sülfür ve yanıcı gazı eş zamanlı olarak izler.
• O₂ ölçüm aralığı %0–30 Vol seviyesindedir.
• CO ölçüm aralığı 0–999 ppm seviyesindedir.
• H₂S ölçüm aralığı 0–500 ppm seviyesindedir.
• Yanıcı gaz ölçüm aralığı %0–100 LEL seviyesindedir.
• Anlık ölçüm modunu destekler.
• Tepe değer veya Peak ölçümünü görüntüler.
• STEL kısa süreli maruziyet ortalamasını hesaplar.
• TWA zaman ağırlıklı maruziyet ortalamasını hesaplar.
• Düşük ve yüksek gaz alarm eşikleri ayarlanabilir.
• Sesli, ışıklı ve titreşimli alarm sistemine sahiptir.
• Sesli alarm seviyesi 80 dB olarak belirtilmiştir.
• Arkadan aydınlatmalı dijital ekrana sahiptir.
• Otomatik kapanma süresi kullanıcı tarafından ayarlanabilir.
• Harici numune alma pompasına bağlanabilir.
• Micro USB üzerinden 5 V DC ile şarj edilir.
• Şarj edilebilir BL-9C batarya kullanır.
• Alarm devrede değilken yaklaşık 6 saat çalışabilir.
• 20 saniyeden kısa sürede kullanıma hazır hale geldiği belirtilmiştir.
• Gaz ölçüm tepki süresi 50 saniyeden kısadır.
• Arka askı ve sabitleme aparatına sahiptir.
• Taşıma çantasıyla birlikte sunulur.

Dört Gazın Eş Zamanlı Ölçümü

ST8904, çalışma ortamındaki dört önemli gaz parametresini tek cihaz üzerinden takip eder. Ölçüm değerlerinin aynı ekranda görüntülenmesi, kullanıcının ortam koşullarını hızlı biçimde değerlendirmesine yardımcı olur.

• Oksijen (O₂): Ortamdaki oksijen seviyesinin yetersiz veya yüksek olup olmadığının değerlendirilmesine yardımcı olur.
• Karbonmonoksit (CO): Yanma işlemleri ve egzoz kaynaklı zehirli gaz riskinin izlenmesini sağlar.
• Hidrojen sülfür (H₂S): Kanalizasyon, petrol, doğal gaz ve bazı endüstriyel proseslerde oluşabilen zehirli gazı izler.
• Yanıcı gaz (LEL): Yanıcı gaz konsantrasyonunu alt patlama limitine göre yüzde cinsinden gösterir.

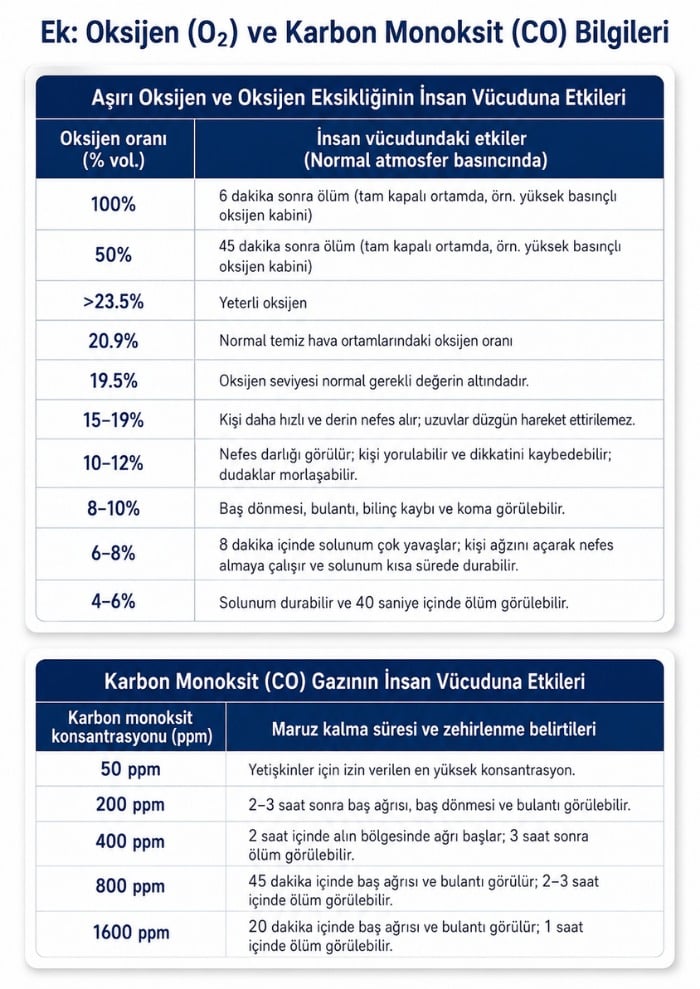

Oksijen Ölçümü

Cihaz, ortam havasındaki oksijen konsantrasyonunu %0 ile %30 Vol aralığında ölçebilir. Oksijen ölçüm çözünürlüğü %0,1 Vol olarak belirtilmiştir.

Oksijen seviyesinin normal görünmesi, ortamda zehirli veya yanıcı gaz bulunmadığını göstermez. Dört gazın tamamı birlikte değerlendirilmelidir.

Karbonmonoksit Ölçümü

Smart Sensor ST8904, karbonmonoksit konsantrasyonunu 0 ile 999 ppm arasında ölçer. CO ölçüm çözünürlüğü 1 ppm’dir.

Karbonmonoksit renksiz ve kokusuz bir gazdır. Bu nedenle yalnızca koku veya fiziksel belirtilere güvenilmemeli, uygun gaz ölçüm cihazlarıyla izleme yapılmalıdır.

Hidrojen Sülfür Ölçümü

Cihaz, hidrojen sülfür konsantrasyonunu 0 ile 500 ppm aralığında ölçebilir. H₂S ölçüm çözünürlüğü 1 ppm olarak belirtilmiştir.

Hidrojen sülfür düşük seviyelerde belirgin bir kokuya sahip olsa da yüksek konsantrasyonlarda koku alma duyusunu hızla etkileyebilir. Ortam güvenliği kokuya göre değerlendirilmemelidir.

Yanıcı Gaz ve LEL Ölçümü

ST8904, yanıcı gaz konsantrasyonunu %0 ile %100 LEL arasında görüntüler. LEL ölçüm çözünürlüğü %1’dir.

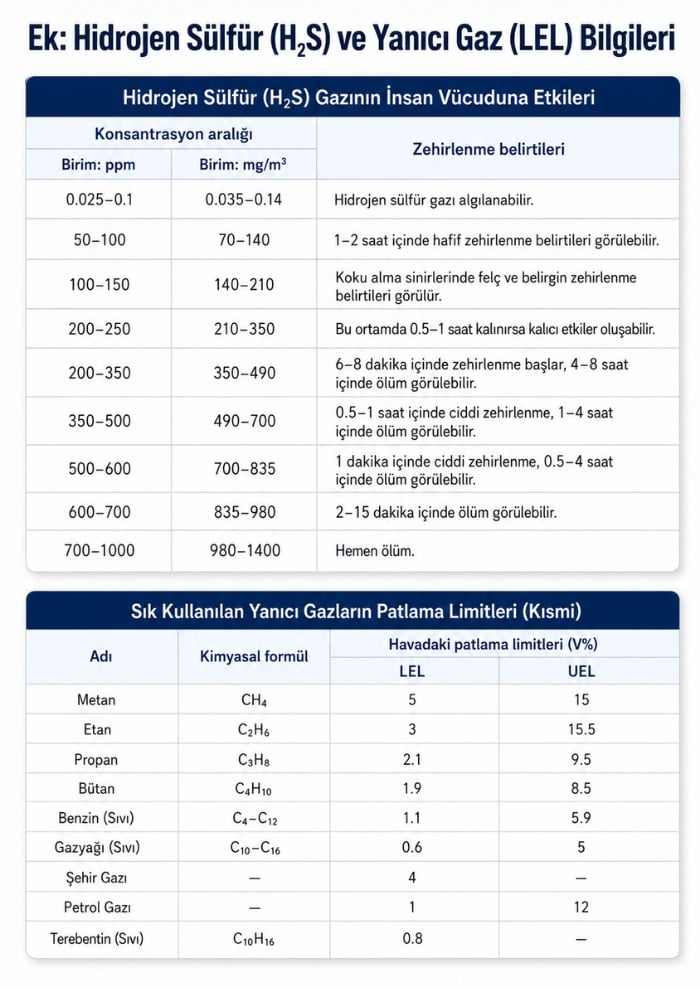

LEL, yanıcı bir gazın hava içerisindeki tutuşabilen en düşük konsantrasyonunu ifade eder. Ekrandaki %100 LEL değeri, gaz konsantrasyonunun hacimsel olarak %100 olduğu anlamına gelmez.

Anlık Ölçüm Modu

Anlık ölçüm modunda dört gazın mevcut konsantrasyonları gerçek zamanlı olarak ekranda görüntülenir. Kullanıcı, çalışma alanındaki değişimleri cihaz ekranından takip edebilir.

Peak Tepe Değer Modu

Peak modu, ölçüm süresi içerisinde algılanan en yüksek gaz konsantrasyonunun görüntülenmesini sağlar. Bu fonksiyon, kısa süreli oluşan yüksek seviyelerin sonradan değerlendirilmesine yardımcı olur.

STEL Kısa Süreli Maruziyet Modu

STEL modu, gaz konsantrasyonunun 15 dakikalık zaman dilimindeki ortalama değerini gösterir. Kısa süreli fakat yüksek seviyeli gaz maruziyetlerinin değerlendirilmesine yardımcı olur.

STEL alarm sınırları kullanılan ülkenin mevzuatına, iş güvenliği prosedürlerine ve ölçülen gaz türüne göre belirlenmelidir.

TWA Zaman Ağırlıklı Ortalama Modu

TWA modu, sekiz saatlik çalışma süresince ölçülen gaz konsantrasyonlarının zaman ağırlıklı ortalamasını hesaplar. Bu özellik, personelin çalışma günü boyunca maruz kaldığı ortalama gaz seviyesinin takip edilmesini kolaylaştırır.

Cihazın TWA hesabı, resmî maruziyet değerlendirmesi ve iş hijyeni ölçümünün yerine geçmeyebilir. Mevzuata tabi işlemlerde yetkili yöntemler ve kalibre edilmiş uygun cihazlar kullanılmalıdır.

Ayarlanabilir Alarm Seviyeleri

Smart Sensor ST8904’te düşük ve yüksek alarm eşikleri kullanım ihtiyacına göre ayarlanabilir. Gaz konsantrasyonu belirlenen sınırı geçtiğinde cihaz alarm sistemini devreye alır.

Alarm değerleri rastgele seçilmemeli; iş yeri risk değerlendirmesi, gaz türü, ulusal maruziyet sınırları ve saha prosedürleri dikkate alınarak yetkili kişiler tarafından ayarlanmalıdır.

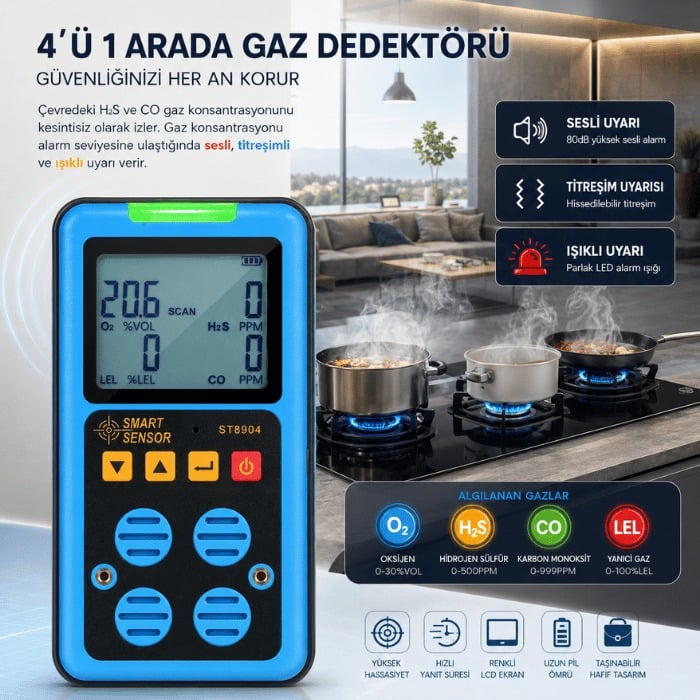

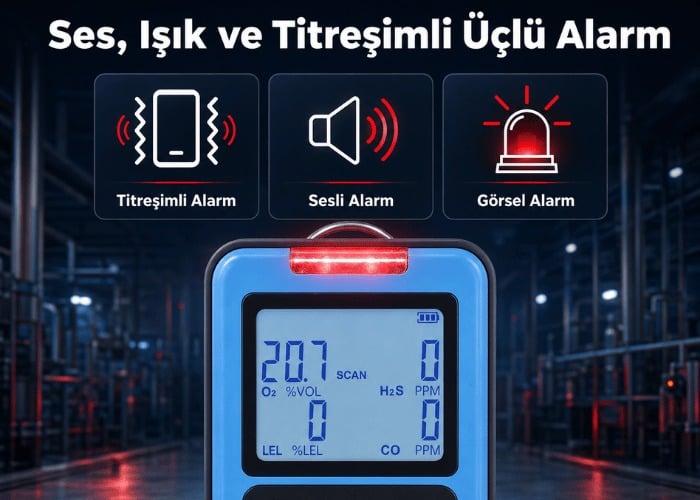

Sesli, Işıklı ve Titreşimli Alarm

Cihaz, tehlikeli gaz konsantrasyonlarının farklı çalışma koşullarında fark edilebilmesi için üçlü alarm sistemi kullanır.

• 80 dB olarak belirtilen sesli alarm
• Görsel ışıklı alarm
• Taşınırken hissedilebilen titreşimli alarm

Çok gürültülü ortamlarda 80 dB sesli alarm yeterince duyulmayabilir. Böyle alanlarda ışıklı ve titreşimli uyarılar takip edilmeli ve tesisin ek alarm sistemleri kullanılmalıdır.

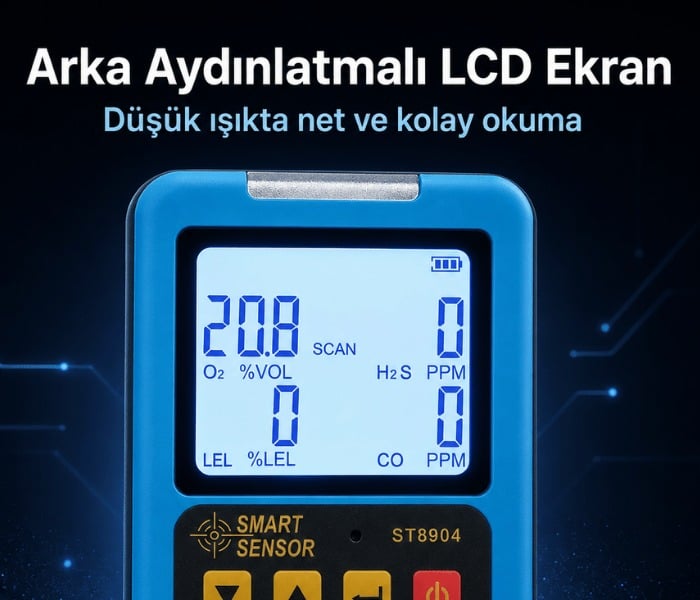

Arkadan Aydınlatmalı Ekran

Arkadan aydınlatmalı ekran, ölçüm sonuçlarının aydınlık veya düşük ışıklı çalışma alanlarında okunmasını kolaylaştırır. O₂, CO, H₂S ve LEL değerleri ekran üzerinden takip edilebilir.

Kullanıma Hazırlık ve Tepki Süresi

Ürün bilgilerinde cihazın 20 saniyeden kısa sürede kullanıma hazır hale geldiği belirtilmiştir. Bu değer cihazın açılış ve başlangıç kontrol süresini ifade eder.

Gaz konsantrasyonundaki değişime verilen ölçüm tepki süresi ise 50 saniyeden kısa olarak belirtilmiştir. Başlangıç süresiyle sensör tepki süresi aynı kavram değildir.

Harici Numune Alma Pompası Bağlantısı

Cihazla birlikte sunulan gaz örnekleme adaptörü, ulaşılması güç veya kapalı bir noktadan gaz numunesi alınması için uygun harici pompaya bağlantı sağlar.

• Tank ve hazne içlerinin ön kontrolü
• Rögar ve kanalizasyon noktaları
• Dar erişim açıklıkları
• Kablo galerileri
• Doğrudan yaklaşılması güvenli olmayan alanlar

Harici numune alma pompası standart kutu içeriğinde belirtilmemiştir ve ayrıca temin edilmesi gerekebilir. Hortum uzunluğu, pompa debisi ve filtreler gazın cihaza ulaşma süresini artırabilir.

Şarj Edilebilir Batarya

ST8904, BL-9C tipinde 3,7 V şarj edilebilir batarya kullanır. Cihaz Micro USB bağlantısı üzerinden 5 V DC güç kaynağıyla şarj edilebilir.

Bilgisayar, powerbank, araç adaptörü veya uyumlu USB güç kaynağı kullanılabilir. Kullanılan adaptörün uygun ve güvenli 5 V DC çıkış sağlaması gerekir.

Yaklaşık 6 Saat Çalışma Süresi

Batarya çalışma süresi alarmın devreye girmediği kullanım koşullarında yaklaşık 6 saat olarak belirtilmiştir. Gerçek süre; bataryanın durumu, ekran aydınlatması, alarm kullanımı, sıcaklık ve şarj koşullarına göre değişebilir.

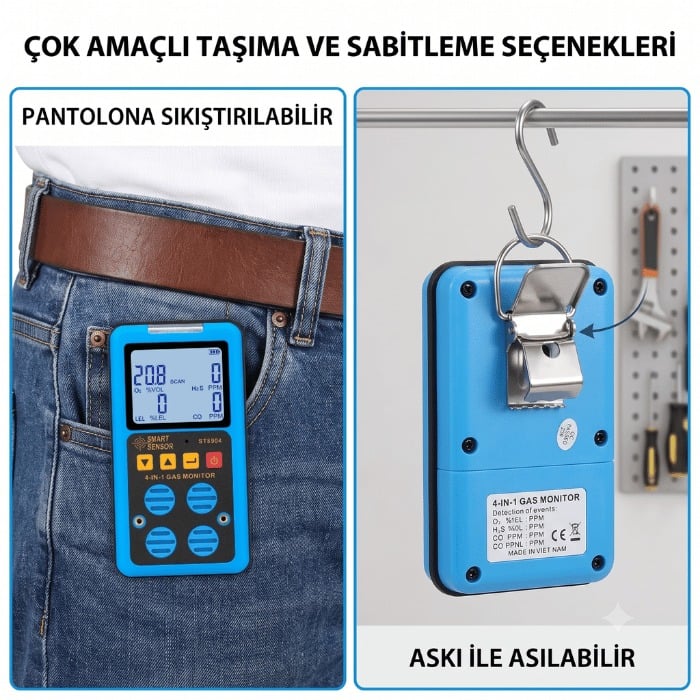

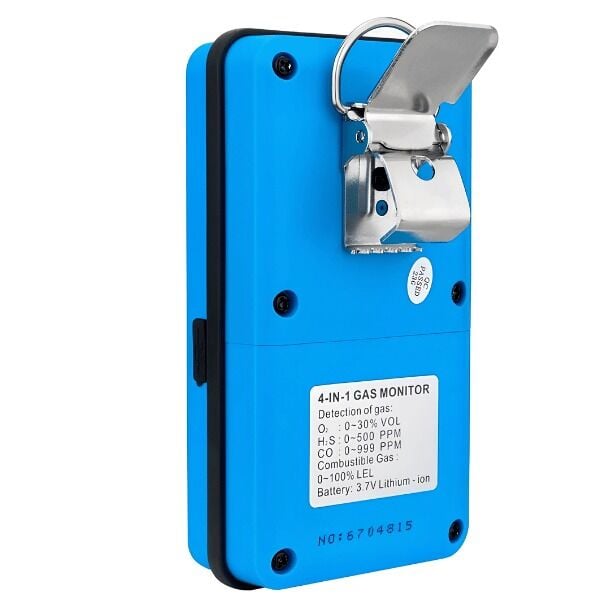

Askı ve Sabitleme Aparatı

Cihazın arka bölümünde bulunan askı ve sabitleme aparatı, dedektörün kıyafete veya uygun bir taşıma noktasına takılmasını kolaylaştırır.

Kişisel gaz izlemede cihazın solunum bölgesine yakın ve hava girişleri kapanmayacak şekilde taşınması önemlidir.

Sensör Kullanım Ömrü

Ürün bilgilerinde sensörlerin tahmini kullanım ömrü yaklaşık iki yıl olarak belirtilmiştir. Bu süre sabit bir garanti süresi değildir.

Sensör ömrü aşağıdaki koşullara göre kısalabilir veya değişebilir:

• Yüksek gaz konsantrasyonuna maruz kalma
• Sık kullanım
• Yüksek sıcaklık ve nem
• Kimyasal buharlar ve sensör zehirlenmesi
• Toz, yağ ve kirletici maddeler
• Uygun olmayan depolama koşulları

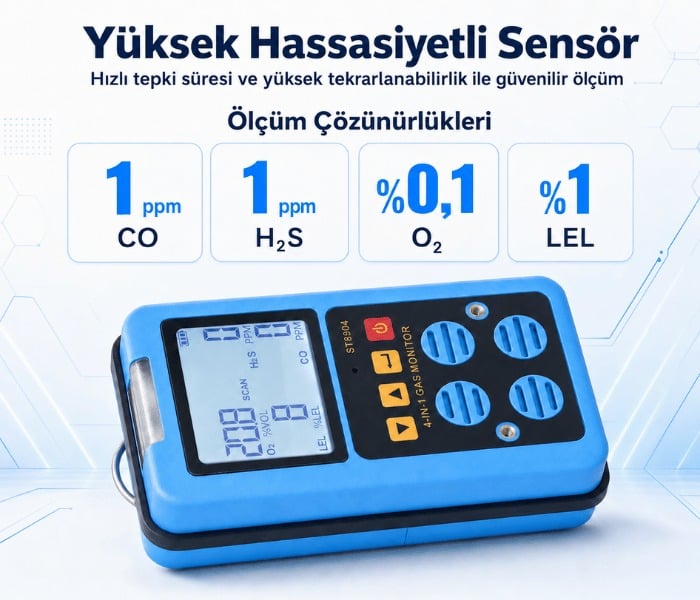

Sensör ve Hassasiyet Bilgisi

Teknik bilgilerde ölçüm prensibi “elektrokimyasal sensör” ve hassasiyet değeri “±%0,1” olarak verilmiştir. Ancak gazlara göre ayrı sensör teknolojileri ve doğruluk değerleri belirtilmemiştir.

Bu nedenle ±%0,1 değeri bütün gaz aralıklarında geçerli genel bir doğruluk değeri olarak değerlendirilmemelidir. Kritik uygulamalarda gaz bazındaki doğruluk, sensör tipi ve sertifika bilgileri üreticinin güncel teknik dokümanından doğrulanmalıdır.

Kalibrasyon ve Bump Testinin Önemi

Gaz dedektörleri yalnızca açılıp ekranda değer göstermesine göre güvenli kabul edilmemelidir. Kullanım öncesinde sensörlerin bilinen test gazına tepki verdiğini doğrulayan bump testi yapılması gerekir.

• Bump testi cihazın alarma ve test gazına tepki verdiğini kontrol eder.
• Kalibrasyon, cihazın gösterdiği değeri sertifikalı referans gazla ayarlar.
• Test gazlarının son kullanma tarihi kontrol edilmelidir.
• Regülatör ve gaz debisi üretici talimatlarına uygun olmalıdır.
• Kalibrasyon aralığı iş yeri prosedürüne ve kullanım yoğunluğuna göre belirlenmelidir.

Kapalı Alanlarda Kullanım

ST8904; tank, tünel, rögar, kuyu ve benzeri kapalı alanlarda gaz tehlikesinin değerlendirilmesine yardımcı olabilir. Ancak cihaz kullanmak tek başına kapalı alana giriş izni sağlamaz.

Kapalı alan girişlerinde eğitimli personel, giriş izni, havalandırma, kurtarma planı, sürekli ölçüm ve uygun kişisel koruyucu ekipman gibi saha prosedürleri uygulanmalıdır.

Doğru Kullanım İçin Öneriler

• Kullanım öncesinde cihazın şarj seviyesi kontrol edilmelidir.
• Gaz giriş delikleri temiz ve açık tutulmalıdır.
• Cihaz temiz havada açılmalı ve başlangıç kontrolünün tamamlanması beklenmelidir.
• Her kullanımdan önce saha prosedürüne uygun bump testi yapılmalıdır.
• Alarm limitleri yetkili kişiler tarafından belirlenmelidir.
• Cihaz solunum bölgesine yakın taşınmalıdır.
• Numune hortumu kullanıldığında gecikme süresi dikkate alınmalıdır.
• Cihaz yoğun su, çözücü veya sensöre zarar verebilecek kimyasallardan korunmalıdır.
• Alarm oluştuğunda tehlikeli alanda kalınmamalı ve saha prosedürü uygulanmalıdır.
• Arızalı, kalibrasyonu geçmiş veya teste tepki vermeyen cihaz kullanılmamalıdır.

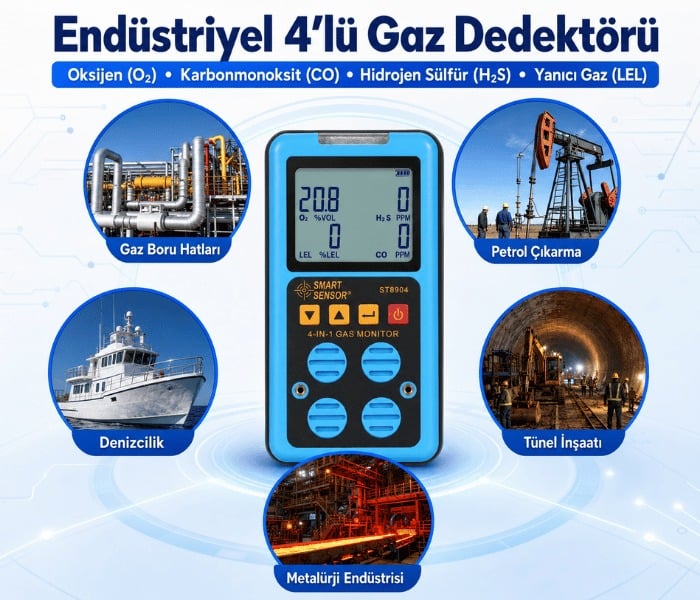

Kullanım Alanları

• Petrol ve doğal gaz tesisleri
• Doğal gaz boru hatları
• Kimya ve petrokimya tesisleri
• Madencilik ve kömür işletmeleri
• Tünel çalışmaları
• Rögar ve kanalizasyon uygulamaları
• Denizcilik ve gemi bölmeleri
• Metalürji tesisleri
• Kâğıt üretim tesisleri
• İtfaiye ve acil müdahale ekipleri
• Belediye hizmetleri
• Laboratuvarlar
• Tarım ve gübre depolama alanları
• İlaç ve tekstil tesisleri

Smart Sensor ST8904 Kimler İçin Uygundur?

• İş sağlığı ve güvenliği ekipleri
• Endüstriyel bakım personeli
• Kapalı alan giriş ekipleri
• Doğal gaz ve petrol çalışanları
• Maden ve tünel personeli
• İtfaiye ve kurtarma ekipleri
• Belediye altyapı çalışanları
• Kimya tesisi personeli
• Gaz güvenliği kontrolü yapan teknik ekipler

Smart Sensor ST8904’ün Öne Çıkan Avantajları

• O₂, CO, H₂S ve LEL ölçümü
• Dört gazın eş zamanlı görüntülenmesi
• Anlık, Peak, STEL ve TWA modları
• Ayarlanabilir düşük ve yüksek alarm seviyeleri
• Sesli, ışıklı ve titreşimli uyarı
• Arkadan aydınlatmalı ekran
• Harici numune pompası bağlantısı
• Micro USB üzerinden şarj
• Şarj edilebilir batarya
• Yaklaşık 6 saat çalışma süresi
• Askı ve sabitleme aparatı
• Taşıma çantası

Gaz Ölçüm Teknik Özellikleri

Genel Teknik Özellikler

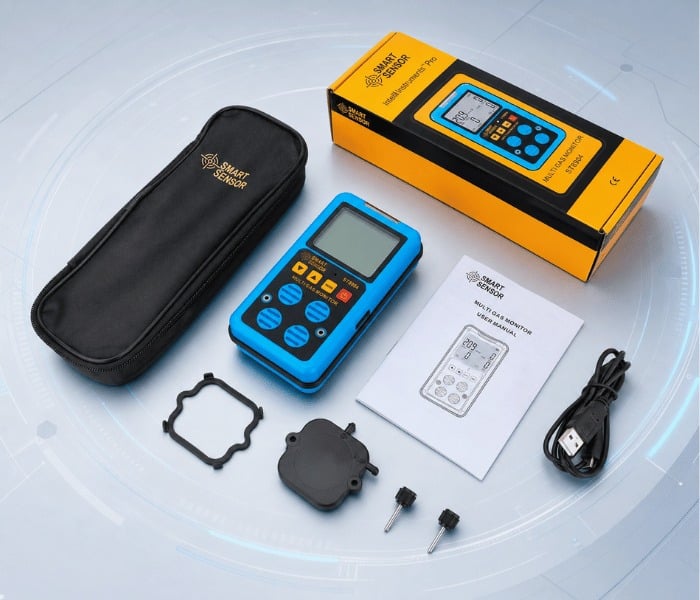

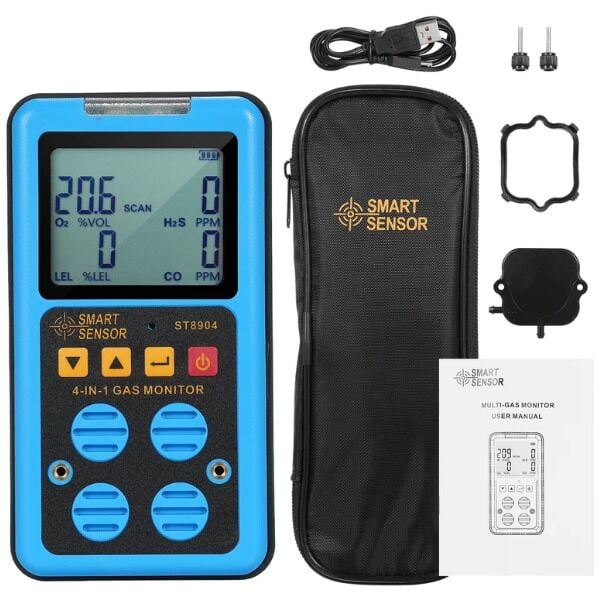

Teslimat İçeriği

Önemli güvenlik bilgisi: Smart Sensor ST8904 ciddi gaz tehlikesi bulunan alanlarda kullanılmadan önce uygun test gazıyla kontrol edilmeli ve düzenli olarak kalibre edilmelidir. Alarm vermemesi ortamın güvenli olduğunu tek başına kanıtlamaz. Kapalı alanlara girişte iş yeri izin prosedürleri, havalandırma, kurtarma planı ve sürekli gaz izleme uygulanmalıdır.
