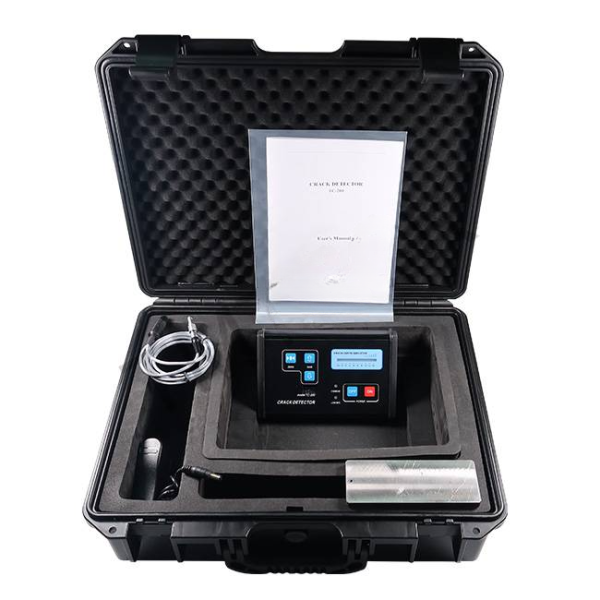

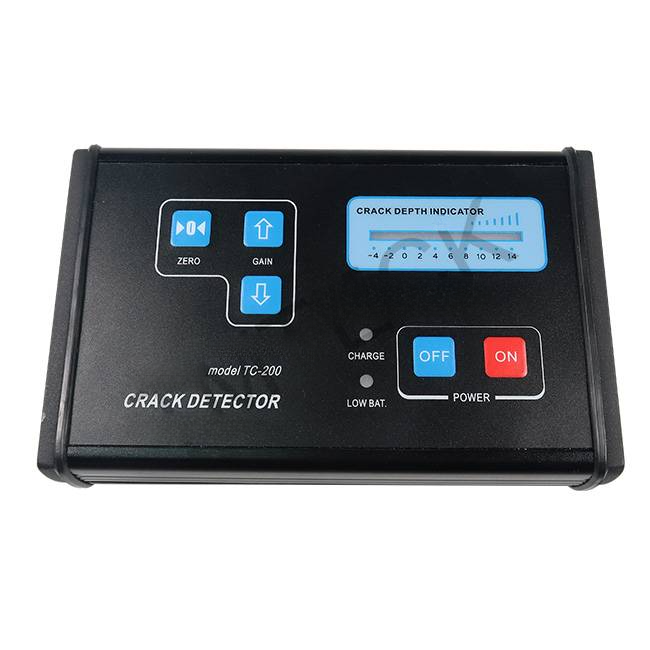

TC-200 Çatlak Dedektörü – Kalın Kaplamalar Altındaki Çatlakları Tespit Etmek İçin

TC-200 Çatlak Dedektörü – Kalın Kaplamalar Altındaki Çatlakları Tespit Etmek İçin

 TC-200, çelik ve diğer iletken malzemelerdeki yüzey çatlaklarını, kalın boya, kaplama veya yağ tabakası gibi koruyucu katmanları çıkarmadan tespit edebilen gelişmiş bir tahribatsız muayene (NDT) cihazıdır. Bu özellik, özellikle ağır sanayi ve bakım uygulamalarında zaman ve maliyet tasarrufu sağlar.

 Başlıca Özellikler:

• Kalın kaplamalar altındaki çatlakları tespit eder: Boya, epoksi veya yağ gibi koruyucu katmanların altındaki çatlakları algılar.
• Kullanımı kolaydır: Minimal eğitimle hızlı ve etkili kullanım sağlar.
• Çatlak derinliğini gösterir: Çatlakların şiddetini (derinliğini) göstererek değerlendirme yapmanıza olanak tanır.
• Hassas uç tespiti: Çatlakların başlangıç ve bitiş noktalarını hassas bir şekilde belirler.
• Hızlı tarama: Bir kaynak dikişinin yaklaşık 30 cm'lik bölümünü sadece 10 saniyede tarayabilir.
• Ekonomik çözüm: Eddy current ve ACFM cihazlarına göre daha uygun maliyetlidir.
• Hafif ve taşınabilir: Sadece 300 gram ağırlığında olup, IP65 suya dayanıklı kasaya sahiptir.
• Uzun pil ömrü: 14 saatlik kesintisiz çalışma süresi sunar.
• Tüketim malzemesi gerektirmez: Ekstra sarf malzemesi veya temizleme işlemi gerekmez.

 Uygulama Alanları:

• Köprüler, binalar ve diğer yapılar
• Lunapark ekipmanları
• Madencilik ve iş makineleri
• Vinçler ve kaldırma ekipmanları
• Gemi gövdeleri, tanklar ve askeri donanımlar
• Boru hatları, basınçlı kaplar ve petrol sahası ekipmanları
• Sinyal direkleri ve benzeri yapılar

 Çalışma Prensibi:

TC-200'ün probu, bir verici ve alıcı içerir. Verici, test edilen malzemede kararlı bir AC manyetik alan oluşturur. Bir çatlak bu alanı bozduğunda, alıcı bu bozulmayı algılar ve çatlağın varlığını ve şiddetini belirler.

 Kurulum ve Kullanım:

Kurulum:

1. Test bloğuna, kaplamanızla benzer kalınlıkta bir plastik şim yerleştirin.
2. Probu, kusursuz bir alan üzerine yerleştirip "denge" düğmesine basın.
3. Probu, parmak tutamağı çentiğe paralel olacak şekilde döndürün.
4. Probu, test bloğundaki uygun çentik üzerinde tarayın ve gerekli hassasiyeti elde etmek için hassasiyet düğmelerini ayarlayın.

Kullanım:

• Plaka ve borular: İlgili alanı zikzak deseninde tarayın, ardından 90 derece döndürerek işlemi tekrarlayın.
• Kaynaklar:
• Isıdan Etkilenmiş Bölge (HAZ): Probu, kaynağın hemen yanındaki HAZ üzerine yerleştirin ve kaynak boyunca tarayın. Probu 3 mm kaydırarak işlemi tekrarlayın, her iki tarafta 12,5 mm'lik alanı kapsayana kadar devam edin.
• Kaynak Tepesi: Kaynak tepesini zikzak deseninde tarayın. Pürüzlü yüzeylerde, kaynak üzerine plastik bir tabaka veya bant yerleştirmek faydalı olabilir.

 Teknik Özellikler:

• Ağırlık: 300 gram
• Pil Ömrü: 14 saat
• Koruma Sınıfı: IP65 (suya ve toza dayanıklı)
• Tüketim Malzemesi: Gerektirmez
