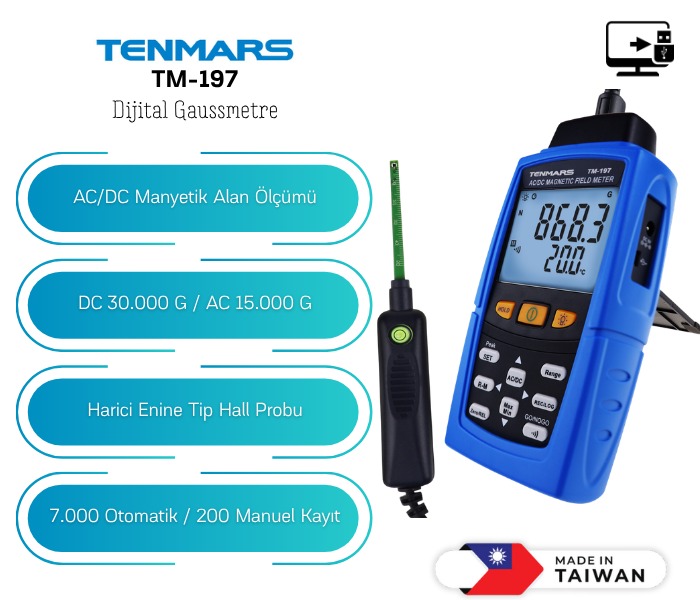

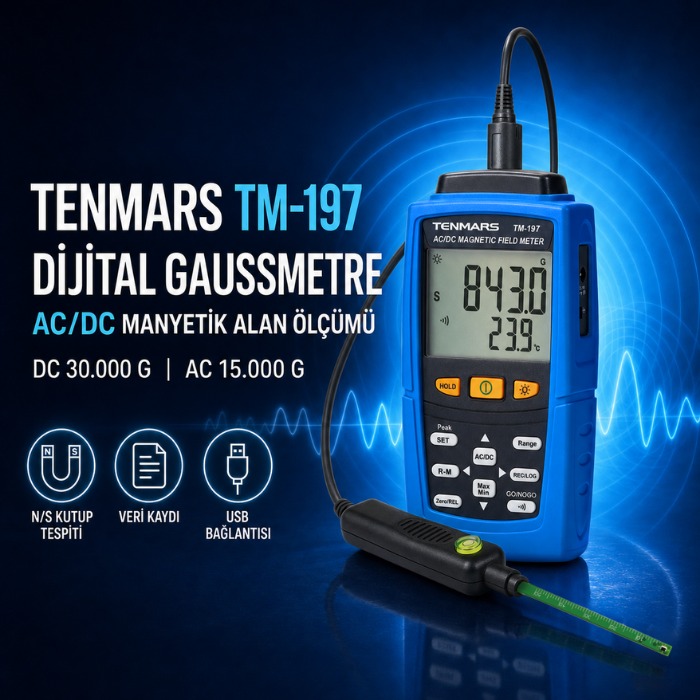

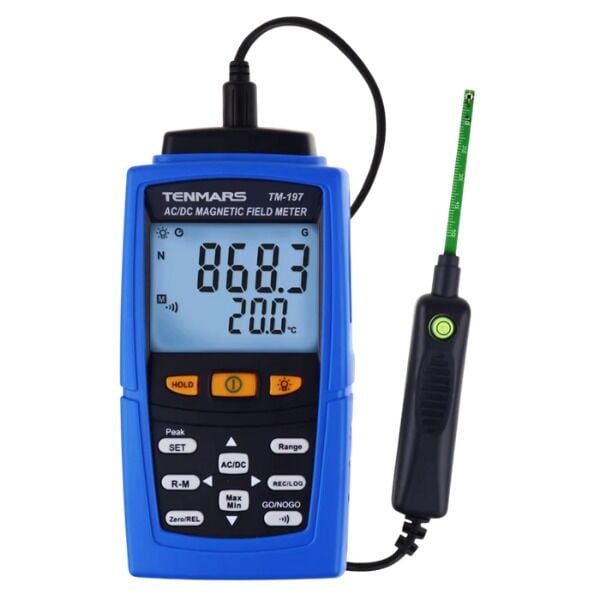

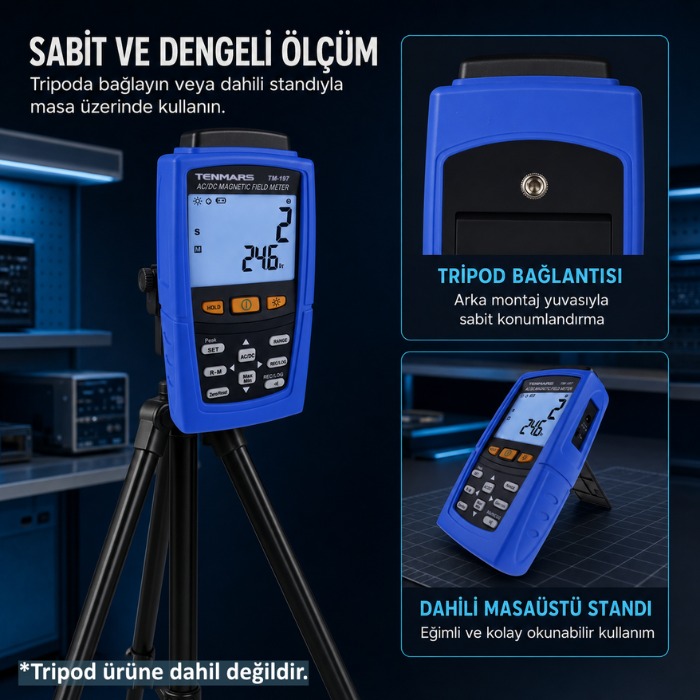

Tenmars TM-197 Dijital Gaussmetre | AC/DC Manyetik Alan Ölçer 30.000 G
Tenmars TM-197 Dijital Gaussmetre | AC/DC Manyetik Alan Ölçer | 30.000 Gauss
Tenmars TM-197, kalıcı mıknatıslar ile elektrikli sistemlerin oluşturduğu sabit ve değişken manyetik alanların ölçülmesi için geliştirilmiş profesyonel bir dijital gaussmetredir. Harici Hall sensörlü probu sayesinde DC manyetik alanlarda 30.000 Gauss / 3.000 mT, AC manyetik alanlarda ise 15.000 Gauss / 1.500 mT seviyesine kadar ölçüm yapabilir.
Gauss ve militesla birimleri, DC ölçümlerde N/S kutup göstergesi, Data Hold, Peak Hold, MIN/MAX, göreceli ölçüm, GO/NO-GO alarmı, dahili hafıza ve USB bilgisayar bağlantısı gibi özellikleriyle üretim, laboratuvar, AR-GE, bakım ve kalite kontrol uygulamalarında kapsamlı bir ölçüm çözümü sunar.
Tenmars TM-197 Gaussmetre Özellikleri
- DC manyetik alanlarda 30.000 Gauss / 3.000 mT seviyesine kadar ölçüm yapar.
- AC manyetik alanlarda 15.000 Gauss / 1.500 mT seviyesine kadar ölçüm yapar.
- AC ölçüm frekans aralığı 40–500 Hz'dir.
- Harici Hall sensörlü manyetik alan probu kullanır.
- DC ölçümlerde kuzey ve güney kutbunu N/S göstergesiyle belirleyebilir.
- Gauss ve mT ölçüm birimlerini destekler.
- Otomatik ve manuel kademe seçimi yapılabilir.
- Data Hold fonksiyonu bulunur.
- Peak Hold ile kısa süreli maksimum alan değeri yakalanabilir.
- MIN/MAX ölçüm fonksiyonuna sahiptir.
- Göreceli ölçüm fonksiyonunu destekler.
- Gerçek zamanlı sıfırlama yapılabilir.
- GO/NO-GO alt ve üst limit alarmı bulunur.
- 200 adet manuel veri kaydı yapabilir.
- 7.000 adet otomatik veri kaydı yapabilir.
- Otomatik kayıt aralığı 1 saniye ile 24 saat arasında ayarlanabilir.
- USB bağlantısı üzerinden bilgisayara veri aktarabilir.
- Windows bilgisayar yazılımıyla gerçek zamanlı kayıt yapılabilir.
- 5 haneli, arka aydınlatmalı LCD ekrana sahiptir.
- 6 adet AAA pil veya 9 V DC adaptörle çalışabilir.

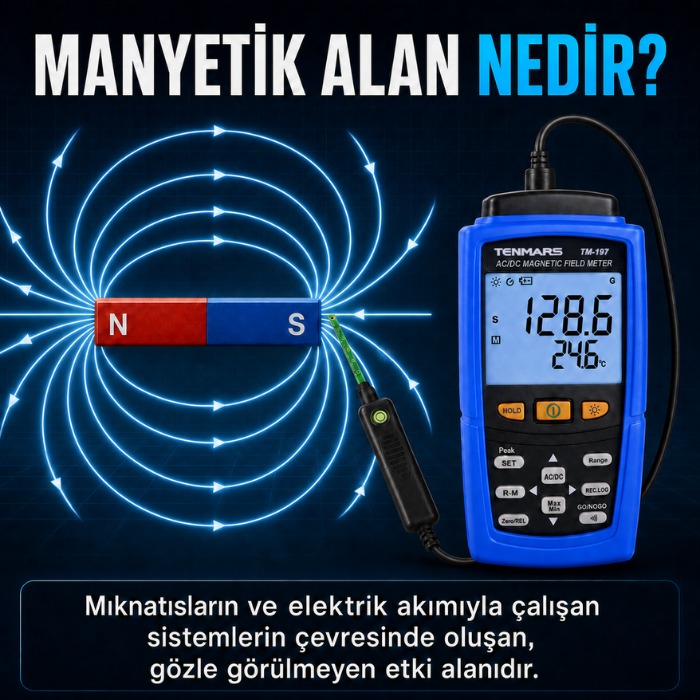

Gaussmetre Nedir?
Gaussmetre, bir noktadaki manyetik alan şiddetini ölçmek için kullanılan ölçüm cihazıdır. Manyetik alan şiddeti Gauss (G) veya militesla (mT) birimleriyle ifade edilebilir.
Tenmars TM-197 hem sabit DC manyetik alanları hem de zamana bağlı olarak değişen AC manyetik alanları ölçebilir. Böylece kalıcı mıknatısların yanında motor, transformatör, bobin ve elektromıknatıs gibi elektrikli sistemlerde de kullanılabilir.

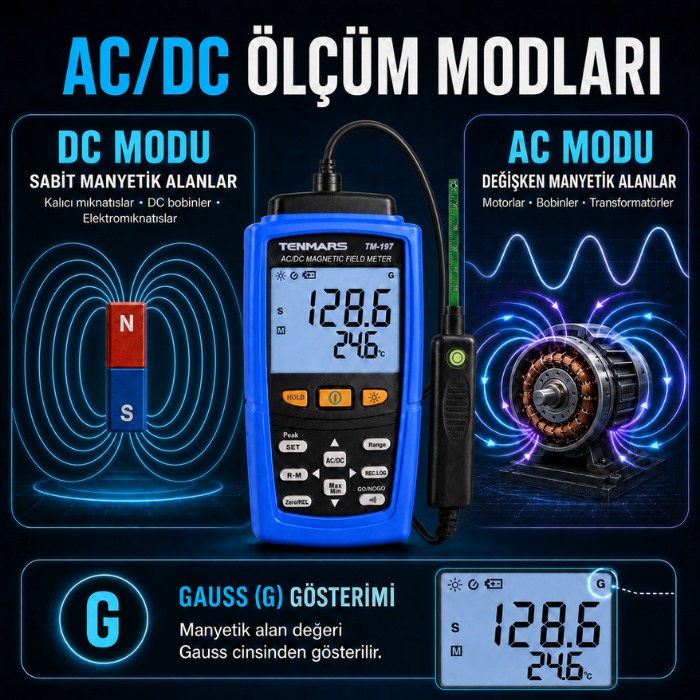

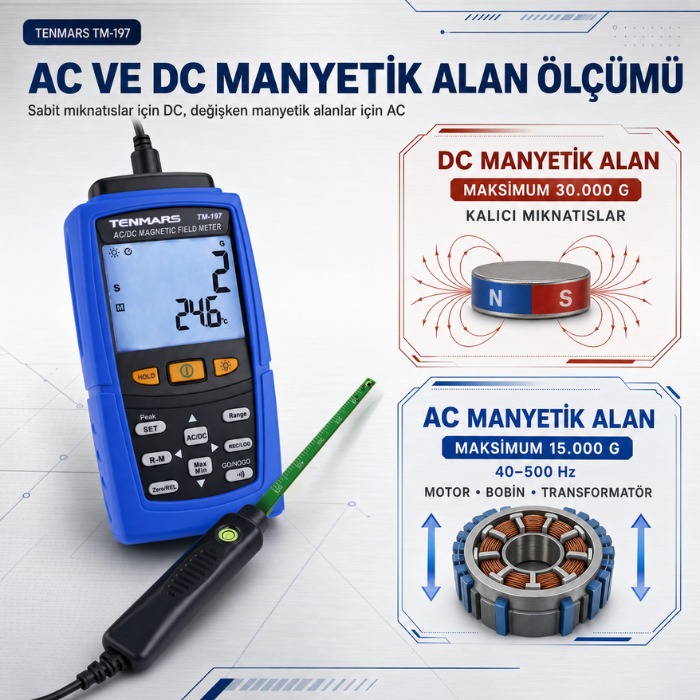

30.000 Gauss DC Manyetik Alan Ölçümü
TM-197'nin DC ölçüm modu, 30.000 Gauss veya 3.000 mT seviyesine kadar sabit manyetik alan ölçümü yapılmasını sağlar.
Bu mod özellikle aşağıdaki uygulamalarda kullanılabilir:
- Neodyum mıknatısların kontrolü
- Ferrit mıknatısların ölçümü
- Kalıcı mıknatısların karşılaştırılması
- DC elektromıknatısların kontrolü
- Doğru akımla çalışan bobinler
- Manyetik ayırıcı sistemler
15.000 Gauss AC Manyetik Alan Ölçümü
AC ölçüm modu, 15.000 Gauss veya 1.500 mT seviyesine kadar değişken manyetik alanların ölçülmesini sağlar.
AC modu; yönü veya şiddeti zaman içerisinde değişen manyetik alanların bulunduğu elektrikli sistemlerde kullanılabilir.
- Elektrik motorları
- Transformatörler
- AC bobinler
- Şebeke frekansında çalışan ekipmanlar
- Elektromanyetik sistemler
40–500 Hz AC Frekans Aralığı
Tenmars TM-197'nin AC manyetik alan ölçüm frekans aralığı 40 Hz ile 500 Hz arasındadır. Bu özellik, şebeke frekansları ve birçok endüstriyel elektrik uygulamasında oluşan değişken manyetik alanların incelenmesine yardımcı olur.
Gauss ve mT Ölçüm Birimleri
Ölçüm sonuçları Gauss veya militesla birimleriyle görüntülenebilir.
Birim dönüşümü:
- 1 mT = 10 Gauss
- 1000 Gauss = 100 mT
N/S Manyetik Kutup Göstergesi
DC manyetik alan ölçümü sırasında cihaz, algılanan alanın kuzey veya güney kutup yönünü ekrandaki N/S göstergesiyle belirtebilir.
Bu özellik mıknatısların kutuplarının hızlı biçimde belirlenmesi, montaj yönlerinin kontrol edilmesi ve seri üretimde mıknatısların karşılaştırılması için kullanılabilir.

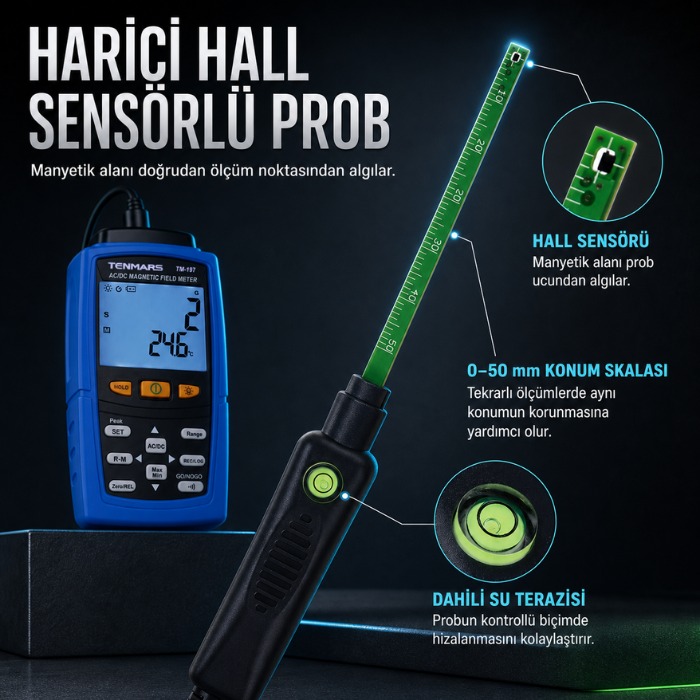

Harici Hall Sensörlü Manyetik Alan Probu
Tenmars TM-197, manyetik alan ölçümlerini harici Hall sensörlü prob üzerinden gerçekleştirir. Probun ölçüm yapılacak yüzeye veya noktaya yaklaştırılmasıyla alan şiddeti doğrudan ölçülebilir.
Harici prob yapısı, cihaz gövdesinin erişemeyeceği dar veya hassas noktalarda ölçüm yapılmasını kolaylaştırır.

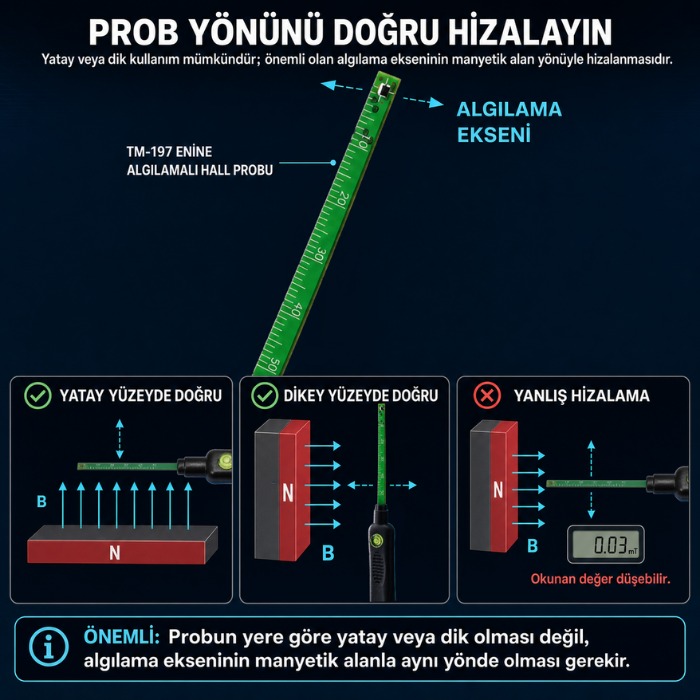

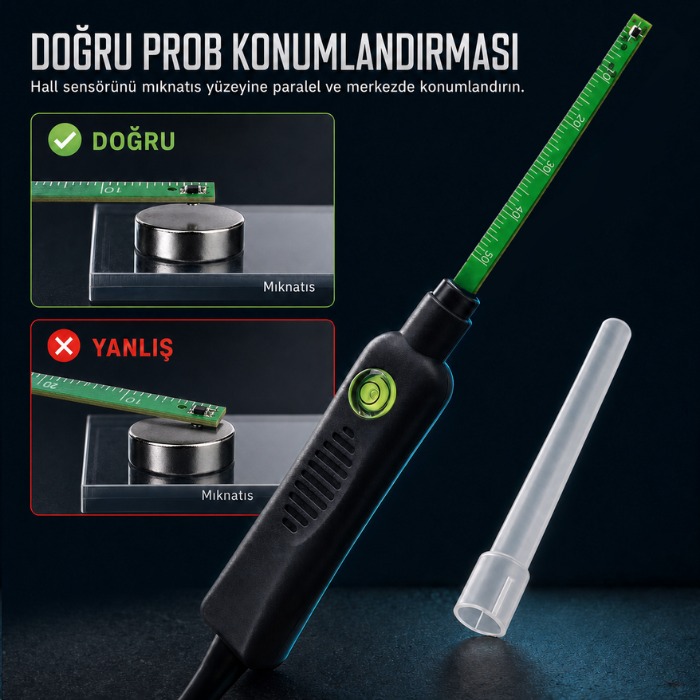

Probun Algılama Yönü
TM-197'nin düz tip probu, prob kartının geniş yüzeyine dik yönde ilerleyen manyetik alan bileşenini algılar.
Doğru ve tekrarlanabilir sonuçlar için probun algılama ekseni manyetik alan yönüne uygun şekilde konumlandırılmalıdır.
Prob Yönü Neden Önemlidir?
Manyetik alan vektörel bir büyüklüktür. Bu nedenle probun ölçüm yüzeyine göre açısı değiştiğinde ekrandaki değer de değişebilir.
Alan yönü bilinmiyorsa prob yavaşça döndürülerek en yüksek ve en kararlı değerin elde edildiği konum bulunabilir.
Prob Üzerindeki Konum Skalası
Prob üzerinde bulunan 0–50 mm konum skalası, prob ile ölçüm yüzeyi arasındaki mesafenin daha kontrollü biçimde ayarlanmasına yardımcı olur.
Farklı mıknatıs veya ürünler karşılaştırılırken probun aynı mesafe, aynı açı ve aynı noktada tutulması önemlidir.
Dahili Su Terazisi
Prob üzerindeki dahili su terazisi, tekrarlanan ölçümlerde benzer prob açısının korunmasına yardımcı olur. Özellikle seri ürün karşılaştırmalarında ölçüm geometrisinin sabit tutulması sonuçların karşılaştırılabilirliğini artırır.
Manyetik Alan Dağılımının İncelenmesi
Harici prob farklı noktalara taşınarak bir mıknatıs veya ekipman üzerindeki manyetik alan dağılımı incelenebilir.
- Mıknatıs merkezi
- Mıknatıs kenarları
- Farklı yüzey noktaları
- Belirli uzaklıklardaki alan şiddeti
- Ekipman çevresindeki güçlü ve zayıf bölgeler
Mesafeye Bağlı Manyetik Alan Ölçümü
Prob, manyetik kaynaktan belirli aralıklarla uzaklaştırılarak manyetik alan şiddetinin mesafeye göre nasıl değiştiği incelenebilir.
Karşılaştırılabilir sonuçlar için prob yönü, açısı ve ölçüm noktası sabit tutulmalıdır.
Otomatik ve Manuel Kademe Seçimi
Otomatik kademe modunda cihaz, ölçülen manyetik alan seviyesine göre uygun ölçüm aralığını kendisi seçer.
Belirli bir aralıkta daha kontrollü ölçüm yapılmak istendiğinde kademe manuel olarak da seçilebilir.

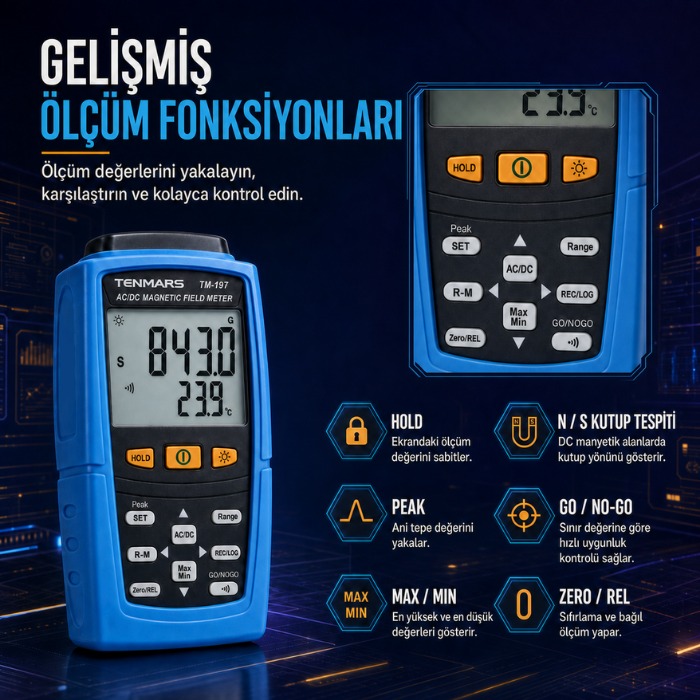

Data Hold Fonksiyonu
Data Hold fonksiyonu, ekrandaki mevcut ölçüm sonucunu sabitler. Prob ölçüm noktasından uzaklaştırıldıktan sonra bile sonucun okunmasını kolaylaştırır.
Peak Hold Fonksiyonu
Peak Hold özelliği, kısa süre içinde meydana gelen yüksek manyetik alan değerlerinin yakalanmasına yardımcı olur.
Değerin hızlı değiştiği veya probun hareket ettirilerek en güçlü noktanın arandığı uygulamalarda kullanışlıdır.
MIN/MAX Fonksiyonu
MIN/MAX fonksiyonu, ölçüm süresi boyunca algılanan en düşük ve en yüksek manyetik alan değerlerinin takip edilmesini sağlar.
Göreceli Ölçüm Fonksiyonu
Göreceli ölçüm fonksiyonuyla mevcut manyetik alan değeri referans kabul edilebilir. Sonraki ölçümler bu referansa göre karşılaştırılarak farklı noktalar veya ürünler arasındaki değişimler daha kolay değerlendirilebilir.
Gerçek Zamanlı Sıfırlama
Gerçek zamanlı sıfırlama fonksiyonu, mevcut ortam veya artık manyetik alan etkisinin referans alınmasına yardımcı olur. Böylece ölçülecek kaynağın oluşturduğu değişim daha kolay incelenebilir.
GO/NO-GO Alarmı
GO/NO-GO fonksiyonu, kullanıcı tarafından belirlenen alt ve üst manyetik alan sınırlarına göre hızlı uygunluk değerlendirmesi yapılmasını sağlar.
Bu özellik özellikle seri üretimde benzer mıknatısların veya manyetik parçaların kontrol edilmesi sırasında kullanılabilir.
200 Manuel Ölçüm Kaydı
Tenmars TM-197'nin dahili hafızasına 200 adet manuel ölçüm sonucu kaydedilebilir. Kullanıcı gerekli gördüğü ölçüm noktalarında veriyi hafızaya alarak sonradan değerlendirebilir.
7.000 Otomatik Ölçüm Kaydı
Cihaz otomatik kayıt modunda 7.000 adet ölçüm sonucunu hafızaya kaydedebilir. Bu özellik manyetik alanın belirli bir süre boyunca nasıl değiştiğinin izlenmesine yardımcı olur.
1 Saniye ile 24 Saat Arasında Kayıt Aralığı
Otomatik veri kayıt aralığı 1 saniye ile 24 saat arasında ayarlanabilir. Böylece hızlı değişimlerin izlenmesinden uzun süreli periyodik kontrole kadar farklı kayıt senaryoları oluşturulabilir.

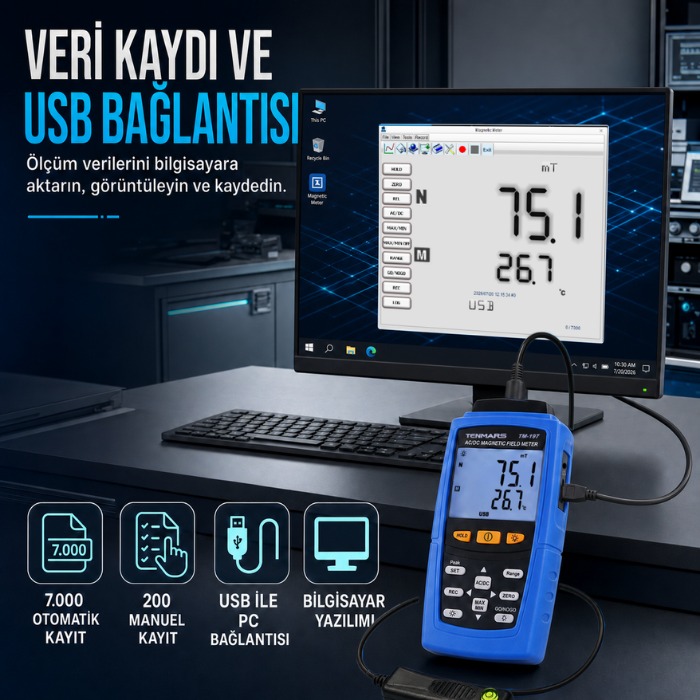

USB Bilgisayar Bağlantısı
TM-197, USB bağlantısı üzerinden Windows bilgisayara bağlanabilir. Hafızadaki ölçümler bilgisayara aktarılabilir ve uyumlu yazılım üzerinden gerçek zamanlı veri kaydı gerçekleştirilebilir.

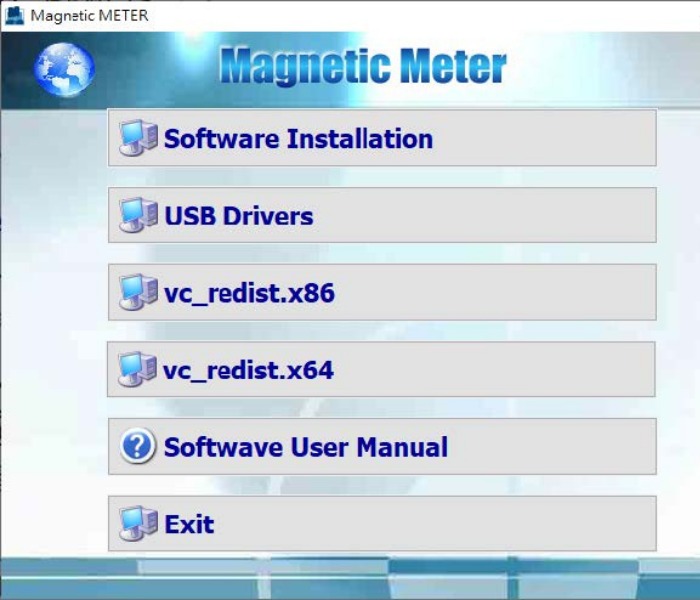

Magnetic Meter PC Yazılımı
Magnetic Meter yazılımı, Tenmars TM-197 ile gerçekleştirilen ölçümlerin bilgisayar üzerinden görüntülenmesini, kaydedilmesini ve değerlendirilmesini sağlar.
- Gerçek zamanlı ölçüm görüntüleme
- Zamana bağlı grafik oluşturma
- Kayıt dosyalarını açma
- Ölçümleri kutup bilgisine göre inceleme
- Tablo halinde veri görüntüleme
- İstatistiksel sonuçları değerlendirme
- Rapor ve grafik çıktısı alma
- Verileri Excel formatına aktarma
Bilgisayar Üzerinden Veri Kaydı Ayarları
Yazılım üzerinden veri kayıt parametreleri uygulamaya göre ayarlanabilir.
| Ayar | Görevi |
|---|---|
| Serial Port | TM-197'nin bağlı bulunduğu COM portunu seçer. |
| Start Option | Veri kaydının başlayacağı tarih ve saati belirler. |
| Record of Meter Label | Ölçüm kaydına ayırt edici bir isim verilmesini sağlar. |
| Record Interval | Ölçüm sonuçlarının hangi zaman aralığıyla kaydedileceğini belirler. |
| Stop Option | Kayıt işleminin veri sayısı, tarih-saat veya hafıza durumuna göre sonlandırılmasını sağlar. |

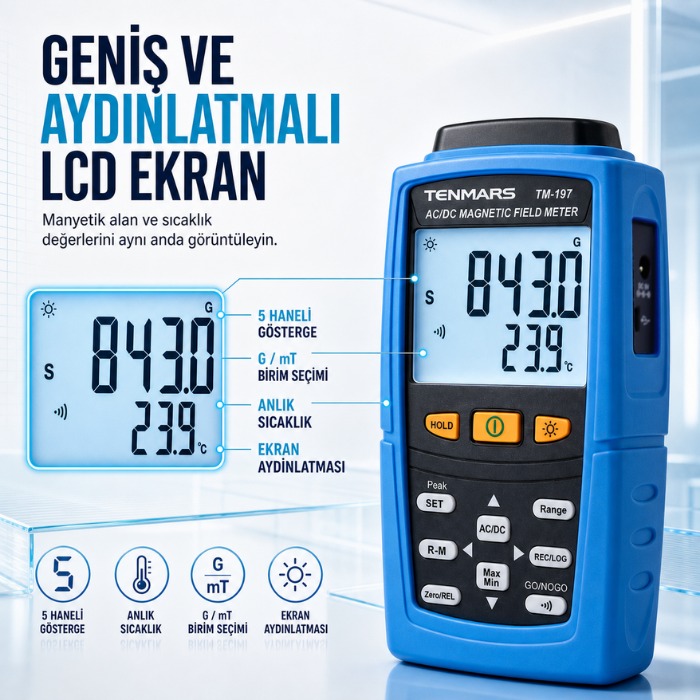

5 Haneli Aydınlatmalı LCD Ekran
Tenmars TM-197, 30.000'e kadar gösterim yapabilen 5 haneli LCD ekrana sahiptir. Ekran arka aydınlatması, düşük ışıklı laboratuvar, üretim veya saha ortamlarında ölçüm sonuçlarının daha kolay okunmasına yardımcı olur.
Sıcaklık Ölçümü
Cihazın sıcaklık gösterim aralığı -20°C ile +50°C arasındadır. Belirtilen sıcaklık doğruluğu ±1,0°C ve çözünürlük 0,1°C'dir.
6 Adet AAA Pil ile Çalışma
TM-197, 6 adet 1,5 V AAA pil ile taşınabilir şekilde kullanılabilir. Pil ömrü kullanım şartlarına bağlı olarak yaklaşık 100 saate kadar ulaşabilir.
9 V DC Adaptörle Çalışma
Cihaz harici 9 V DC / 0,5 A adaptör üzerinden de çalıştırılabilir. Uzun süreli laboratuvar veya bilgisayar bağlantılı veri kayıt uygulamalarında adaptör kullanımı pil tüketimini azaltabilir.
Otomatik Kapanma
Otomatik kapanma fonksiyonu 15 dakika olarak kullanılabilir veya ihtiyaç halinde kapatılabilir. Uzun süreli veri kayıtlarında otomatik kapanmanın devre dışı bırakılması gerekebilir.
Mıknatıs Ölçümünde Doğru Kullanım
- Cihazı DC ölçüm moduna alın.
- Gauss veya mT birimini seçin.
- Probu ölçülecek mıknatısın yüzeyine yaklaştırın.
- Hall sensörünü ölçüm yapılacak noktaya hizalayın.
- Prob yönünü alan doğrultusuna uygun şekilde ayarlayın.
- En yüksek ve kararlı değerin elde edildiği konumu belirleyin.
- Karşılaştırmalı ölçümlerde mesafe ve açıyı değiştirmeyin.
- Gerekirse Data Hold veya MIN/MAX fonksiyonunu kullanın.
Tekrarlanabilir Ölçüm İçin Öneriler
- Aynı ölçüm noktası kullanılmalıdır.
- Prob ile yüzey arasındaki mesafe sabit tutulmalıdır.
- Prob açısı değiştirilmemelidir.
- Probun algılama ekseni alan yönüne uygun tutulmalıdır.
- Metal cisimlerin ve başka mıknatısların etkisi azaltılmalıdır.
- Karşılaştırma sırasında aynı ölçüm kademesi kullanılmalıdır.
- Gerekirse göreceli ölçüm fonksiyonundan yararlanılmalıdır.

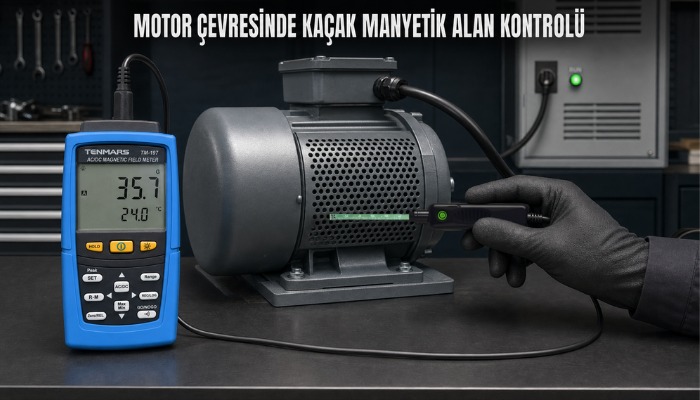

Elektrik Motorlarında Manyetik Alan Kontrolü
TM-197, elektrik motorları çevresinde oluşan değişken manyetik alanların incelenmesinde kullanılabilir. Farklı motorların veya aynı motor üzerindeki farklı bölgelerin alan değerleri karşılaştırılabilir.
Transformatör ve Bobin Ölçümleri
AC modu, transformatör ve bobin çevresindeki değişken manyetik alanların ölçülmesini sağlar. DC bobin ve elektromıknatıs uygulamalarında ise DC modu kullanılabilir.
Kalıcı Mıknatıs Kalite Kontrolü
GO/NO-GO alarmı ve göreceli ölçüm fonksiyonları, seri halde kullanılan mıknatısların belirli tolerans sınırları içerisinde olup olmadığının hızlı şekilde değerlendirilmesine yardımcı olur.
Hoparlör ve Manyetik Sistemler
Hoparlör mıknatısları, manyetik tutucular ve benzeri sistemlerde manyetik alan şiddeti farklı noktalardan ölçülerek ürünler arasında karşılaştırma yapılabilir.

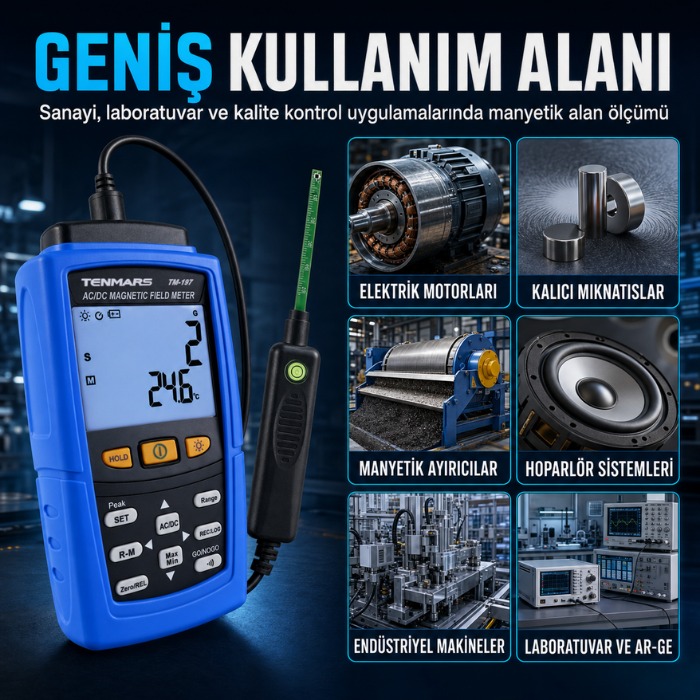

Kullanım Alanları
- Neodyum ve ferrit mıknatıslar
- Kalıcı mıknatıs üretimi
- Elektrik motorları
- Transformatörler
- Bobinler ve elektromıknatıslar
- Hoparlör sistemleri
- Manyetik ayırıcılar
- Üretim kalite kontrolü
- AR-GE laboratuvarları
- Bakım ve teknik servis uygulamaları
- Manyetik sistem karşılaştırmaları
Tenmars TM-197 Kimler İçin Uygundur?
- Kalite kontrol personeli
- AR-GE mühendisleri
- Elektrik ve elektronik teknisyenleri
- Mıknatıs üreticileri
- Motor ve transformatör üreticileri
- Laboratuvar çalışanları
- Bakım ve teknik servis ekipleri
- Üretim kontrol personeli
Tenmars TM-197'nin Öne Çıkan Avantajları
- 30.000 Gauss DC ölçüm kapasitesi
- 15.000 Gauss AC ölçüm kapasitesi
- 40–500 Hz AC frekans aralığı
- Harici Hall sensörlü prob
- N/S manyetik kutup göstergesi
- Gauss ve mT birimleri
- Otomatik ve manuel kademe
- Data Hold ve Peak Hold
- MIN/MAX fonksiyonu
- Göreceli ölçüm
- Gerçek zamanlı sıfırlama
- GO/NO-GO alarmı
- 200 manuel kayıt
- 7.000 otomatik kayıt
- USB bilgisayar bağlantısı
- Windows veri kayıt yazılımı
DC Manyetik Alan Ölçüm Aralıkları
| Birim | Ölçüm Aralığı | Çözünürlük | Belirtilen Hassasiyet |
|---|---|---|---|
| mT | 300,00 mT | 0,01 mT | ±(4%+10) |
| mT | 2000,0 mT | 0,1 mT | Kaynak tabloda açık belirtilmemiştir |
| mT | 2000,1–3000,0 mT | 0,1 mT | Belirtilmemiş |
| Gauss | 3000,0 G | 0,1 G | ±(4%+10) |
| Gauss | 20.000 G | 1 G | Kaynak tabloda açık belirtilmemiştir |
| Gauss | 20.001–30.000 G | 1 G | Belirtilmemiş |
AC Manyetik Alan Ölçüm Aralıkları
| Birim | Ölçüm Aralığı | Frekans | Çözünürlük | Belirtilen Hassasiyet |
|---|---|---|---|---|
| mT | 150,00 mT | 40–500 Hz | 0,01 mT | ±(5%+20) |
| mT | 1500,0 mT | 40–500 Hz | 0,1 mT | Kaynak tabloda açık belirtilmemiştir |
| Gauss | 1500,0 G | 40–500 Hz | 0,1 G | ±(5%+20) |
| Gauss | 15.000 G | 40–500 Hz | 1 G | Kaynak tabloda açık belirtilmemiştir |
Sıcaklık Teknik Özellikleri
| Ölçüm Aralığı | Hassasiyet | Çözünürlük |
|---|---|---|
| -20°C–+50°C | ±1,0°C | 0,1°C |
Genel Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | Tenmars / TM-197 |
| Cihaz Tipi | Dijital AC/DC Gaussmetre |
| Ölçüm Birimleri | Gauss (G), militesla (mT) |
| DC Maksimum Ölçüm | 30.000 G / 3.000 mT |
| AC Maksimum Ölçüm | 15.000 G / 1.500 mT |
| AC Frekans Aralığı | 40–500 Hz |
| Prob Tipi | Harici Hall sensörlü enine tip manyetik alan probu |
| Kutup Göstergesi | DC ölçümde N/S |
| Ekran | 5 haneli LCD, 30.000'e kadar gösterim |
| Ekran Aydınlatması | Desteklenir |
| Data Hold | Desteklenir |
| Peak Hold | Desteklenir |
| MIN/MAX | Desteklenir |
| Göreceli Ölçüm | Desteklenir |
| Gerçek Zamanlı Sıfırlama | Desteklenir |
| GO/NO-GO Alarmı | Alt ve üst limit ayarlanabilir |
| Manuel Veri Kaydı | 200 adet |
| Otomatik Veri Kaydı | 7.000 adet |
| Kayıt Aralığı | 1 saniye–24 saat |
| Bilgisayar Bağlantısı | USB |
| Bilgisayar Yazılımı | Windows uyumlu Magnetic Meter yazılımı |
| Otomatik Kapanma | Kapalı veya 15 dakika |
| Güç Kaynağı | 6 adet 1,5 V AAA pil veya 9 V DC / 0,5 A adaptör |
| Pil Ömrü | Kullanım şartlarına bağlı yaklaşık 100 saat |

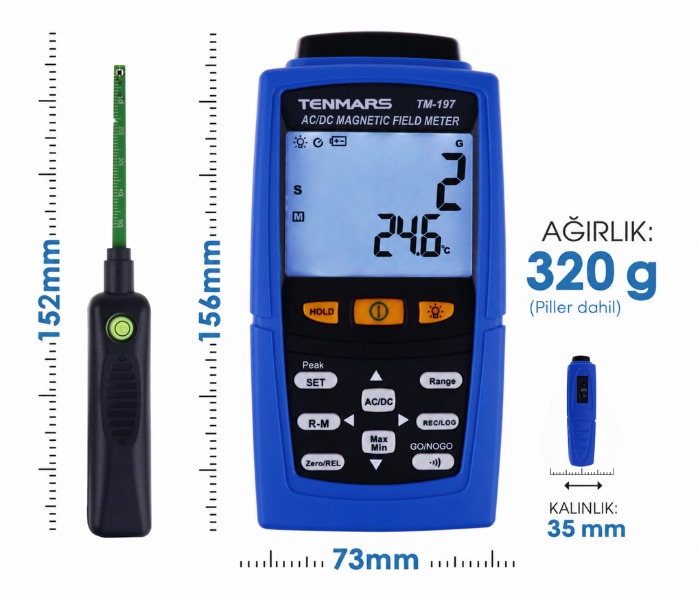

| Boyutlar | 156 × 73 × 35 mm |
| Ağırlık | 320 g |

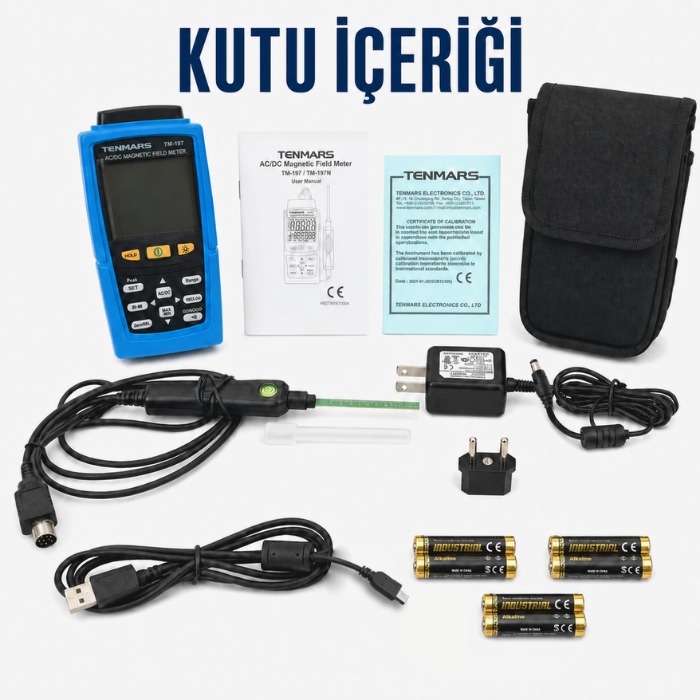

Teslimat İçeriği
| Adet | Teslimat İçeriği |
|---|---|
| 1 | Tenmars TM-197 dijital gaussmetre |
| 1 | AC/DC Hall sensörlü manyetik alan probu |
| 6 | AAA pil |
| 1 | 9 V güç adaptörü |
| 1 | USB bağlantı kablosu |
| 1 | Taşıma çantası |
| 1 | Kullanım kılavuzu |
Önemli ölçüm bilgisi: Manyetik alan ölçüm sonucu probun yalnızca konumuna değil, Hall sensörünün algılama ekseni ile manyetik alan yönü arasındaki açıya da bağlıdır. Ürün karşılaştırmalarında prob yönü, ölçüm noktası ve mesafe mümkün olduğunca aynı tutulmalıdır.
