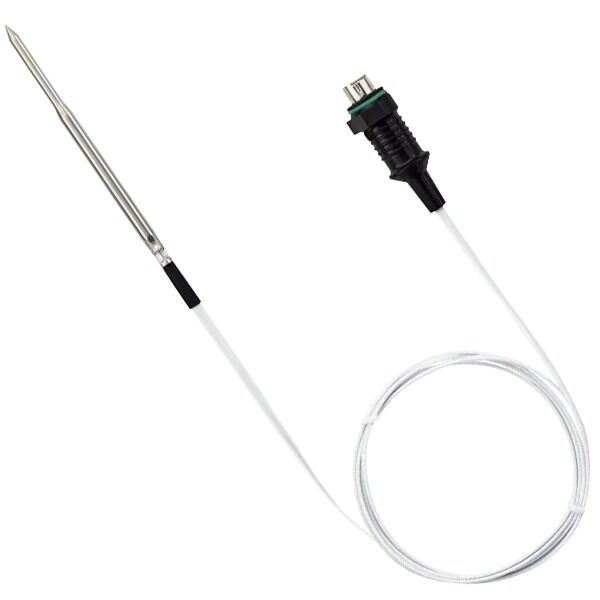

Testo 0572 7001 Pt100 Batırma Tip Sıcaklık Probu | -85…150°C

Testo 0572 7001 Batırma Tip Pt100 Prob

Testo 0572 7001, sıvı, yarı katı ve uygun malzemelerde hassas sıcaklık ölçümü gerçekleştirmek için kullanılan batırma tip Pt100 sıcaklık probudur. -85°C ile +150°C arasındaki ölçüm aralığı, Sınıf A Pt100 sensör yapısı ve paslanmaz çelik prob şaftıyla gıda, laboratuvar, soğuk zincir ve endüstriyel sıcaklık takip uygulamalarında kullanılabilir.

90 mm prob şaftı, 30 mm uzunluğundaki inceltilmiş uç bölümü ve 2 metre bağlantı kablosu sayesinde ölçüm noktasına erişimi kolaylaştırır. 8 pinli mini-DIN bağlantısı üzerinden uyumlu Testo ölçüm cihazlarına bağlanır ve özellikle harici Pt100 prob girişine sahip Testo 176 T2 gibi veri kaydedicilerle kullanılabilir.

Testo 0572 7001 Pt100 Prob Özellikleri

• -85°C ile +150°C arasında sıcaklık ölçümünü destekler.
• Pt100 direnç sıcaklık sensörü kullanır.
• Pt100 hassasiyet sınıfı Sınıf A'dır.
• Batırma tip prob yapısına sahiptir.
• Prob şaft uzunluğu 90 mm'dir.
• Ana prob şaft çapı 5 mm'dir.
• Prob uç çapı yaklaşık 3,6 mm'dir.
• İnceltilmiş prob uç bölümünün uzunluğu 30 mm'dir.
• Belirtilen tepki süresi yaklaşık 35 saniyedir.
• 2 metre uzunluğunda bağlantı kablosuna sahiptir.
• 8 pinli mini-DIN bağlantısı kullanır.
• IP54 koruma sınıfına sahiptir.
• Uygun Testo ölçüm cihazına bağlanarak kullanılır.
• Testo 176 T2 gibi harici Pt100 prob destekleyen cihazlarla kullanılabilir.

Pt100 Prob Nedir?

Pt100, sıcaklığa bağlı olarak elektriksel direnci değişen platin esaslı bir direnç sıcaklık sensörüdür. “Pt” platin sensör malzemesini, “100” ise sensörün 0°C'deki nominal 100 ohm direnç değerini ifade eder.

Pt100 sensörler özellikle ölçüm kararlılığı ve hassas sıcaklık takibinin önemli olduğu laboratuvar, proses, gıda ve veri kayıt uygulamalarında yaygın olarak kullanılır.

Pt100 ile Termokupl Arasındaki Fark

Testo 0572 7001 bir termokupl prob değildir. Pt100, RTD yani direnç tipi sıcaklık sensörü prensibiyle çalışır.

Termokupl problar sıcaklık farkına bağlı küçük bir termoelektrik gerilim üretirken, Pt100 sensörlerde sıcaklığa bağlı direnç değişimi ölçülür.

Bu nedenle 0572 7001 yalnızca uygun Pt100 girişine sahip ölçüm cihazlarıyla kullanılmalıdır.

-85°C ile +150°C Ölçüm Aralığı

Testo 0572 7001, -85°C ile +150°C arasındaki sıcaklıkların ölçülmesini destekler.

Bu geniş aralık düşük sıcaklıklı soğuk zincir ve depolama uygulamalarından +150°C'ye kadar çıkan proses ve laboratuvar ölçümlerine kadar farklı kullanım alanlarını kapsar.

Prob, belirtilen maksimum sıcaklık değerinin üzerinde kullanılmamalıdır.

Pt100 Sınıf A Sensör

Probun teknik özelliklerinde Pt100 sensör sınıfı Sınıf A olarak belirtilmiştir.

Sınıf A tanımı, Pt100 sensörün sıcaklık-direnç karakteristiği için tanımlanan tolerans sınıfını ifade eder. Sistemin toplam ölçüm doğruluğu yalnızca probun sensör sınıfına değil, bağlı ölçüm cihazının doğruluğuna da bağlıdır.

90 mm Prob Şaftı

Batırma probunun metal şaft uzunluğu yaklaşık 90 mm'dir. Bu uzunluk sıvı, yarı katı ürün veya uygun proses ortamlarının içerisine probun yeterli miktarda yerleştirilmesine yardımcı olur.

5 mm Prob Şaft Çapı

Probun ana şaft çapı yaklaşık 5 mm'dir. Sağlam metal yapı, günlük laboratuvar ve endüstriyel kullanım sırasında mekanik dayanıklılığa yardımcı olur.

3,6 mm İnceltilmiş Prob Ucu

Probun uç bölümünde çap yaklaşık 3,6 mm'ye düşer. İnceltilmiş uç yapısı, ölçüm yapılacak malzemeye daha kolay batırılmasını ve sensör bölgesinin hedef sıcaklığa daha hızlı yaklaşmasını destekler.

30 mm Prob Uç Uzunluğu

İnceltilmiş uç bölümünün uzunluğu yaklaşık 30 mm'dir. Ölçüm sırasında sensör bölgesinin hedef malzeme içerisinde yeterli temas sağlaması önemlidir.

35 Saniye Tepki Süresi

Testo 0572 7001 için belirtilen tepki süresi yaklaşık 35 saniyedir.

Tepki süresi probun yeni bir sıcaklık ortamına yerleştirildiğinde ölçüm değerinin hedef sıcaklığa yaklaşma hızını ifade eder. Gerçek ölçüm süresi ortam, akış, batırma derinliği ve malzemenin fiziksel özelliklerine göre değişebilir.

2 Metre Bağlantı Kablosu

Prob yaklaşık 2 metre uzunluğunda kabloyla birlikte sunulur. Uzun kablo, ölçüm noktası ile veri kaydedici veya ölçüm cihazı arasında mesafe bulunduğu uygulamalarda esnek kullanım sağlar.

8 Pin Mini-DIN Bağlantısı

0572 7001, 8 pinli mini-DIN bağlantı konnektörüne sahiptir.

Prob satın alınmadan önce kullanılacak Testo cihazının bu bağlantı tipini ve Pt100 sensörünü desteklediği kontrol edilmelidir.

Testo 176 T2 ile Kullanım

Testo 0572 7001, harici Pt100 prob girişlerini destekleyen Testo 176 T2 gibi sıcaklık veri kaydedicilerle kullanılabilir.

Bu kombinasyon özellikle sıcaklığın belirli süre boyunca otomatik kaydedilmesi gereken depo, laboratuvar, proses veya soğuk zincir uygulamalarında avantaj sağlar.

Prob Tek Başına Ölçüm Yapar mı?

Hayır. Testo 0572 7001 üzerinde ekran veya bağımsız ölçüm elektroniği bulunmaz.

Prob, sıcaklık sensörüdür ve ölçüm değerinin görüntülenebilmesi veya kaydedilebilmesi için uyumlu Pt100 girişine sahip bir ölçüm cihazına bağlanması gerekir.

IP54 Koruma Sınıfı

Prob sistemi IP54 koruma sınıfına sahiptir.

IP54, ekipmanın belirli seviyede toza ve farklı yönlerden gelen su sıçramalarına karşı koruma sağladığını ifade eder. IP54 cihazın tamamen su geçirmez veya sürekli su altında kullanıma uygun olduğu anlamına gelmez.

Gıda Sektöründe Kullanım

Batırma tip prob yapısı, uygun ürünlerde iç sıcaklığın ölçülmesini kolaylaştırır.

Gıda uygulamalarında prob kullanım öncesi ve sonrasında işletmenin hijyen prosedürlerine uygun şekilde temizlenmeli ve dezenfekte edilmelidir.

Laboratuvar Uygulamaları

Testo 0572 7001; sıvı numuneler, deney ortamları, sıcaklık banyoları ve uygun laboratuvar proseslerinde sıcaklık takibi için kullanılabilir.

Soğuk Zincir ve Düşük Sıcaklık Uygulamaları

-85°C seviyesine kadar ölçüm aralığı, uygun koşullardaki düşük sıcaklık uygulamalarında probun kullanılmasını sağlar.

Prob ölçüm aralığı ile bağlı ölçüm cihazının çalışma sıcaklığı aynı şey değildir. Veri kaydedicinin veya ölçüm cihazının gövdesi kendi izin verilen çalışma sıcaklığı sınırları içerisinde tutulmalıdır.

Endüstriyel Sıcaklık Ölçümleri

Üretim süreçlerinde sıvı, yarı katı veya probun batırılmasına uygun diğer ortamların sıcaklık kontrolünde kullanılabilir.

Batırma Derinliği Neden Önemlidir?

Batırma tipi sıcaklık problarında sensör bölgesinin ölçülen malzeme ile yeterli temas sağlaması gerekir.

Prob yalnızca uç kısmından çok yüzeysel şekilde temas ettirilirse ortam havası veya çevre sıcaklığı ölçüm sonucunu etkileyebilir.

Doğru Ölçüm İçin Öneriler

• Probun bağlı cihazla uyumlu Pt100 girişine sahip olduğunu kontrol edin.
• Prob ucunu ölçüm yapılacak ortama yeterli derinlikte yerleştirin.
• Ölçüm değerinin kararlı hale gelmesi için yeterli süre bekleyin.
• Prob şaftını mekanik olarak bükmeyin.
• Kabloyu keskin yüzeylerden ve aşırı çekme kuvvetinden koruyun.
• -85°C–+150°C ölçüm aralığının dışına çıkmayın.
• Gıda uygulamalarında uygun hijyen prosedürlerini uygulayın.
• Konnektörü sıvıya daldırmayın.
• IP54 korumasını tam su geçirmezlik olarak değerlendirmeyin.

Kullanım Alanları

• Gıda sıcaklık ölçümü
• Laboratuvar uygulamaları
• Sıvı sıcaklık ölçümü
• Soğuk zincir takibi
• Depolama uygulamaları
• Endüstriyel prosesler
• Kalite kontrol
• Sıcaklık veri kaydı
• Testo 176 T2 uygulamaları

Testo 0572 7001'in Öne Çıkan Avantajları

• -85°C–+150°C geniş ölçüm aralığı
• Pt100 Sınıf A sensör
• Batırma tip prob yapısı
• 90 mm prob şaftı
• İnceltilmiş 3,6 mm prob ucu
• 2 metre bağlantı kablosu
• 8 pin mini-DIN bağlantısı
• IP54 koruma sınıfı
• Uygun Testo veri kaydedicilerle kullanım

Teknik Özellikler

Önemli Teknik Bilgi

Pt100 / termokupl farkı: Testo 0572 7001 termokupl prob değildir. Pt100 direnç sıcaklık sensörü kullanır ve yalnızca uyumlu Pt100 girişine sahip ölçüm cihazlarıyla kullanılmalıdır.

Ölçüm aralığı: Probun -85°C ile +150°C ölçüm aralığı, bağlı ölçüm cihazının gövdesinin aynı sıcaklık ortamına bırakılabileceği anlamına gelmez. Ölçüm cihazının kendi çalışma sıcaklığı sınırları ayrıca dikkate alınmalıdır.

Kalibrasyon bilgisi: “Sınıf A” ifadesi Pt100 sensörün tolerans sınıfını belirtir; akredite kalibrasyon sertifikası anlamına gelmez. Kalibrasyon sertifikası gerekiyorsa ayrıca uygun kalibrasyon hizmeti talep edilmelidir.
