Testo 0635 2145 Pitot Tüpü | 350 mm Uzunluk | Ø 7 mm

Testo 0635 2145 Pitot Tüpü | 350 mm Uzunluk ve Ø 7 mm Gövde

Testo 0635 2145, hava akış hızının diferansiyel basınç yöntemiyle belirlenmesi için kullanılan dayanıklı metal gövdeli bir Pitot tüpüdür. 350 mm uzunluğundaki kompakt prob şaftı, farklı kanal ve ölçüm noktalarında kolay kullanım sağlar.

Ø 7 mm çapındaki metal yapısı, yüksek hızlı ve yoğun kir içeren hava akımlarında profesyonel ölçüm uygulamalarına uygundur. 0°C ile +600°C arasındaki çalışma sıcaklığı sayesinde standart havalandırma sistemlerinin yanında yüksek sıcaklıklı proses havası ve endüstriyel akış uygulamalarında da kullanılabilir.

Testo 0635 2145 Özellikleri

• Hava akış hızının belirlenmesi için kullanılan Pitot tüpüdür.
• +1 ile +100 m/sn arasında belirtilen hava hızı ölçüm aralığını destekler.
• 350 mm uzunluğunda prob şaftına sahiptir.
• Ø 7 mm prob şaft çapına sahiptir.
• Dayanıklı metal gövde yapısı sunar.
• Kompakt ve kolay taşınabilir yapıdadır.
• Farklı kanal ve ölçüm noktalarında kullanılabilir.
• Yüksek hızlı hava akımlarındaki ölçümlere uygundur.
• Yoğun kir ve partikül bulunan akışlarda kullanılabilir.
• 0°C ile +600°C arasında çalışma sıcaklığını destekler.
• 94 gram ağırlığındadır.
• Uyumlu diferansiyel basınç ölçüm cihazı veya probla birlikte kullanılır.
• Endüstriyel havalandırma ve proses ölçümlerine uygundur.

Pitot Tüpü Nedir?

Pitot tüpü, akış içerisindeki toplam basınç ile statik basınç arasındaki farkı algılayan bir ölçüm probudur. Oluşan diferansiyel basınç, uyumlu bir ölçüm cihazı tarafından değerlendirilerek hava akış hızına dönüştürülür.

Testo 0635 2145, ekranı veya bağımsız ölçüm elektroniği bulunan bir hava hızı ölçüm cihazı değildir. Ölçüm yapabilmek için Pitot tüpü ölçümünü destekleyen uygun diferansiyel basınç cihazı, basınç probu ve bağlantı hortumları kullanılmalıdır.

+1 ile +100 m/sn Hava Hızı Ölçüm Aralığı

Ürün için belirtilen hava hızı ölçüm aralığı +1 ile +100 m/sn arasındadır. Bu aralık, standart kanal ölçümlerinden yüksek hızlı endüstriyel hava akışlarına kadar farklı sistemlerin kontrol edilmesini destekler.

Gerçek kullanılabilir ölçüm aralığı ve ölçüm doğruluğu; bağlı diferansiyel basınç cihazının ölçüm aralığına, çözünürlüğüne, bağlantı hortumlarına, hava yoğunluğuna, sıcaklığa ve kanal içerisindeki akış koşullarına bağlıdır.

350 mm Kompakt Prob Şaftı

350 mm uzunluğundaki prob şaftı, farklı kanal tiplerinde ve saha uygulamalarında kontrollü kullanım sağlar. Kompakt boyutu sayesinde orta derinlikteki ölçüm noktalarına erişim kolaylaşır ve probun taşınması daha pratiktir.

• Havalandırma kanalları
• Egzoz ve emiş hatları
• Fan çıkış kanalları
• Filtre sistemleri
• Endüstriyel hava taşıma hatları
• Orta ve sığ kanal ölçüm noktaları

Ø 7 mm Prob Şaftı

Pitot tüpü, 7 mm çapındaki ince metal şaftıyla kanal içerisindeki hava akışını mümkün olduğunca az etkiler. İnce yapı, sınırlı ölçüm açıklıklarından ve dar kanal girişlerinden ölçüm yapılmasını kolaylaştırır.

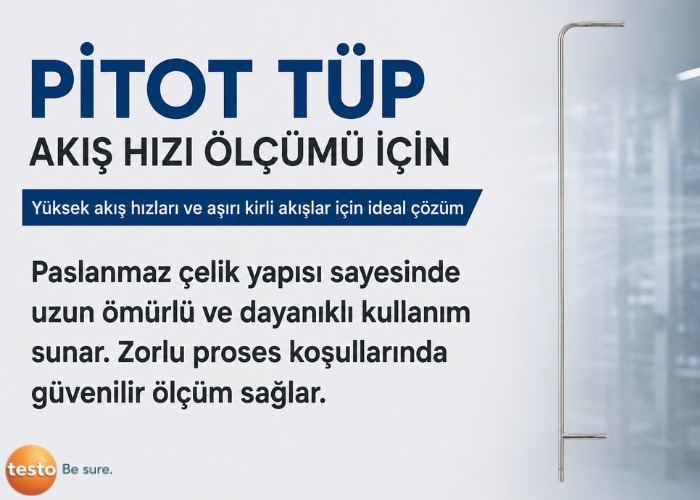

Dayanıklı Metal Gövde

Testo 0635 2145, yüksek sıcaklık ve zorlu endüstriyel ölçüm koşullarına uygun metal gövde yapısına sahiptir. Sağlam prob şaftı, yüksek hava hızının ve yoğun kirin bulunduğu uygulamalarda düzenli kullanımı destekler.

Prob şaftı darbelere, aşırı kuvvete ve bükülmeye karşı korunmalıdır. Şaft geometrisinin değişmesi, ölçüm yönünü ve basınç algılamasını etkileyebilir.

0°C ile +600°C Çalışma Sıcaklığı

Pitot tüpü, 0°C ile +600°C arasındaki hava ve gaz akışlarında kullanılabilir. Bu geniş sıcaklık aralığı, standart HVAC uygulamalarının yanında yüksek sıcaklıklı proses havası, kurutma sistemleri ve endüstriyel egzoz hatlarında da ölçüm yapılmasına olanak tanır.

Pitot tüpünün +600°C sıcaklığa dayanması, bağlı ölçüm cihazı ve bağlantı hortumlarının aynı sıcaklığa maruz bırakılabileceği anlamına gelmez. Ölçüm cihazı ve hortumlar sıcak gazdan ve sıcak yüzeylerden korunmalıdır.

Yüksek Hızlı Hava Akımlarında Kullanım

Pitot prensibi ve dayanıklı metal yapı, ürünün yüksek hızlı hava akımlarında kullanılmasını sağlar. Termal hava hızı problarının uygun olmadığı yüksek hız, yüksek sıcaklık veya kirli hava uygulamalarında Pitot tüpü tercih edilebilir.

Kirli Hava Akımlarında Ölçüm

Testo 0635 2145, partikül veya yoğun kir içeren hava akımlarında kullanılabilecek sağlam bir yapıya sahiptir. Ancak Pitot tüpünün toplam ve statik basınç deliklerinde oluşabilecek tıkanmalar ölçüm sonuçlarını etkileyebilir.

• Basınç girişleri ölçüm öncesinde kontrol edilmelidir.
• Prob üzerindeki delikler temiz ve açık tutulmalıdır.
• Partikül birikimleri ölçüm sonrasında giderilmelidir.
• Basınç delikleri sert ve sivri cisimlerle genişletilmemelidir.
• Temizlik sırasında prob geometrisi değiştirilmemelidir.

Diferansiyel Basınç Yöntemiyle Hava Hızı Ölçümü

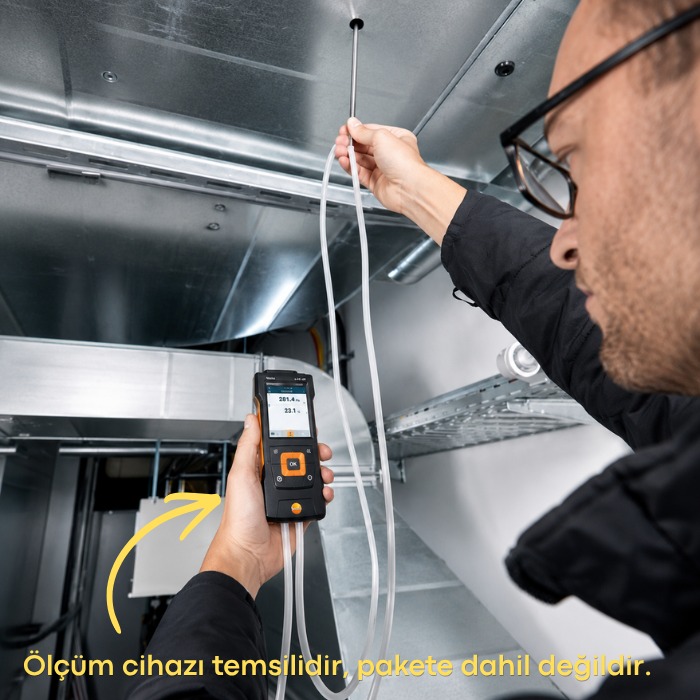

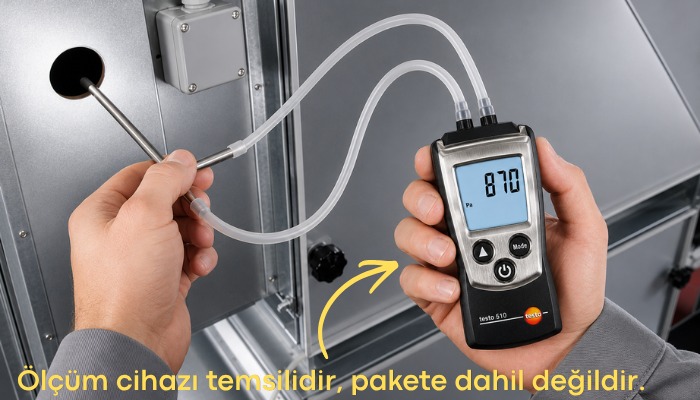

Pitot tüpünün toplam basınç ve statik basınç bağlantıları, uyumlu diferansiyel basınç ölçüm cihazına bağlanır. Cihaz, iki basınç noktası arasındaki farkı ölçerek hava hızının hesaplanmasını sağlar.

Bağlantı hortumlarının ters bağlanması, ezilmesi, tıkanması veya kaçak yapması hatalı sonuçlara neden olabilir. Hortumlar, Pitot tüpü ve ölçüm cihazı üzerindeki işaretlere göre doğru bağlantılara takılmalıdır.

Probun Doğru Yönlendirilmesi

Pitot tüpünün uç kısmı hava akışının geldiği yöne doğru çevrilmelidir. Probun hava akışına açılı veya ters yerleştirilmesi, algılanan diferansiyel basıncı azaltarak ölçüm sonucunu etkileyebilir.

• Prob ucu doğrudan hava akışına karşı yönlendirilmelidir.
• Prob şaftı kanal eksenine uygun tutulmalıdır.
• Ölçüm sırasında prob mümkün olduğunca sabit tutulmalıdır.
• Türbülansın yoğun olduğu noktalardan kaçınılmalıdır.
• Fan, dirsek, damper ve filtrelerden sonra yeterli düz kanal mesafesi bırakılmalıdır.

Kanal İçinde Çok Noktalı Ölçüm

Kanal içerisindeki hava hızı, kesitin her noktasında aynı olmayabilir. Daha güvenilir ortalama hava hızı ve hacimsel debi hesabı için kanal kesiti boyunca birden fazla noktadan ölçüm yapılması gerekir.

350 mm uzunluğundaki prob şaftı, uygun büyüklükteki kanal kesitlerinde farklı ölçüm derinliklerine ulaşılmasını ve travers ölçümlerinin gerçekleştirilmesini kolaylaştırır.

Hava Debisi Hesaplaması

Pitot tüpüyle belirlenen ortalama hava hızı, kanal kesit alanıyla birlikte kullanılarak hacimsel hava debisinin hesaplanmasına yardımcı olur.

Doğru debi hesabı için kanal boyutlarının doğru girilmesi, yeterli sayıda ölçüm noktası kullanılması ve hava akış profilinin dikkate alınması gerekir.

Hava Yoğunluğunun Ölçüme Etkisi

Pitot tüpüyle yapılan hava hızı hesaplaması, diferansiyel basınç ve hava yoğunluğu ilişkisine dayanır. Hava yoğunluğu ise sıcaklık, atmosfer basıncı, nem ve gaz bileşiminden etkilenebilir.

Yüksek sıcaklıklı proseslerde ölçüm cihazına doğru sıcaklık ve basınç değerlerinin girilmesi veya uygun yoğunluk düzeltmesinin yapılması önemlidir.

Uyumlu Ölçüm Cihazıyla Kullanım

Testo 0635 2145, diferansiyel basınç ölçümünü ve Pitot tüpüyle hava hızı hesaplamasını destekleyen uyumlu bir ölçüm cihazıyla birlikte kullanılmalıdır.

Ölçüm sistemi oluşturulurken aşağıdaki özellikler kontrol edilmelidir:

• Diferansiyel basınç ölçüm aralığı
• Pitot tüpüyle hava hızı hesaplama desteği
• Bağlantı hortumu ve adaptör uyumluluğu
• Gerekli yoğunluk ve sıcaklık düzeltmeleri
• Kanal alanı ve debi hesaplama fonksiyonu

Doğru Ölçüm İçin Öneriler

• Pitot tüpünün toplam ve statik basınç delikleri temiz olmalıdır.
• Bağlantı hortumlarında kaçak, ezilme veya tıkanma bulunmamalıdır.
• Prob ucu hava akışının geldiği yöne çevrilmelidir.
• Ölçüm mümkün olduğunca düz kanal bölümünde yapılmalıdır.
• Kanal kesiti boyunca yeterli sayıda ölçüm noktası kullanılmalıdır.
• Ölçüm cihazında uygun yoğunluk ve Pitot katsayısı seçilmelidir.
• Prob şaftı mekanik darbelere ve bükülmeye karşı korunmalıdır.
• Sıcak akıştan çıkarılan probun soğuması beklenmelidir.
• Ölçüm sistemi düzenli olarak kontrol edilmeli ve kalibre edilmelidir.

Yüksek Sıcaklıkta Güvenli Kullanım

• Sıcak prob yüzeyine çıplak elle dokunulmamalıdır.
• Isıya dayanıklı uygun kişisel koruyucu ekipman kullanılmalıdır.
• Prob +600°C çalışma sınırının üzerinde kullanılmamalıdır.
• Bağlantı hortumları sıcak yüzeylerden uzak tutulmalıdır.
• Ölçüm cihazı doğrudan sıcak gaz akışına maruz bırakılmamalıdır.
• Prob soğumadan temizlenmemeli veya taşıma çantasına yerleştirilmemelidir.

Kullanım Alanları

• HVAC hava kanalları
• Endüstriyel havalandırma sistemleri
• Isıtma ve soğutma tesisatları
• Egzoz ve emiş kanalları
• Yüksek sıcaklıklı proses havası
• Fırın ve kurutma sistemleri
• Fan ve filtre performans ölçümleri
• Üretim tesisi hava taşıma sistemleri
• Enerji verimliliği uygulamaları
• Laboratuvar akış ölçümleri

Testo 0635 2145 Kimler İçin Uygundur?

• HVAC teknisyenleri
• Endüstriyel bakım ekipleri
• Enerji verimliliği uzmanları
• Havalandırma devreye alma personeli
• Proses mühendisleri
• Baca ve kanal ölçüm uzmanları
• Teknik servis ekipleri
• Laboratuvar çalışanları

Testo 0635 2145’in Öne Çıkan Avantajları

• 350 mm kompakt prob şaftı
• Ø 7 mm ince ve dayanıklı metal gövde
• +1 ile +100 m/sn belirtilen hava hızı aralığı
• 0°C ile +600°C çalışma sıcaklığı
• Yüksek hızlı hava akımlarına uygunluk
• Kirli ve zorlu akış ortamlarında kullanım
• Saha uygulamalarında kolay taşınabilirlik
• Diferansiyel basınç yöntemiyle profesyonel ölçüm
• Farklı ölçüm noktalarına uygun kompakt yapı
• 94 gram ağırlık

Teknik Özellikler

Teslimat İçeriği

Önemli bilgi: Testo 0635 2145 bağımsız bir hava hızı ölçüm cihazı değildir. Ölçüm yapabilmek için uyumlu diferansiyel basınç ölçüm cihazı, uygun bağlantı hortumları ve gerekli bağlantı aksesuarları ayrıca kullanılmalıdır.
