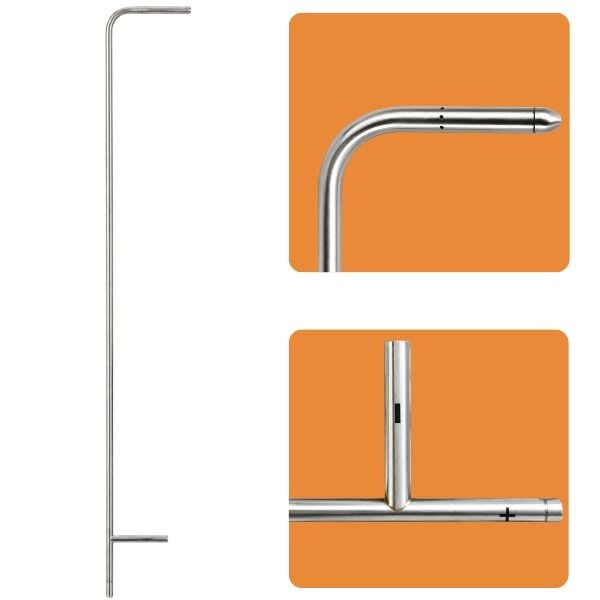

Testo 0635 2345 Pitot Tüpü 1000 mm | Ø 7 mm, 600°C

Testo 0635 2345 Pitot Tüpü | 1000 mm Uzunluk ve Ø 7 mm Gövde

Testo 0635 2345, hava akış hızının diferansiyel basınç yöntemiyle belirlenmesi için kullanılan paslanmaz metal gövdeli bir Pitot tüpüdür. 1000 mm uzunluğundaki prob şaftı, geniş hava kanallarında ve erişilmesi güç derin ölçüm noktalarında çalışma yapılmasını kolaylaştırır.

Ø 7 mm çapındaki dayanıklı gövdesi, yüksek hızlı ve yoğun kir içeren hava akımlarında profesyonel ölçüm uygulamalarına uygundur. 0°C ile +600°C arasındaki çalışma sıcaklığı sayesinde sıcak hava kanalları, endüstriyel prosesler ve yüksek sıcaklıklı akış sistemlerinde kullanılabilir.

Testo 0635 2345 Özellikleri

• Hava akış hızının belirlenmesi için kullanılan Pitot tüpüdür.
• +1 ile +100 m/sn arasında belirtilen hava hızı ölçüm aralığını destekler.
• 1000 mm uzunluğunda prob şaftına sahiptir.
• Ø 7 mm prob şaft çapına sahiptir.
• Paslanmaz metal gövde yapısı sunar.
• Derin ve geniş hava kanallarında ölçüm yapılmasını kolaylaştırır.
• Yüksek hızlı hava akımlarında kullanılabilir.
• Yoğun kir içeren akış ortamlarına uygundur.
• 0°C ile +600°C arasında çalışma sıcaklığını destekler.
• 235 gram ağırlığındadır.
• Uyumlu diferansiyel basınç ölçüm cihazı veya probla birlikte kullanılır.
• Endüstriyel havalandırma ve proses uygulamalarına uygundur.

Pitot Tüpü Nedir?

Pitot tüpü, akış içerisindeki toplam basınç ile statik basınç arasındaki farkın ölçülmesine yardımcı olan bir probdur. Bu basınç farkı, uyumlu bir diferansiyel basınç ölçüm cihazı tarafından değerlendirilerek hava akış hızının hesaplanmasını sağlar.

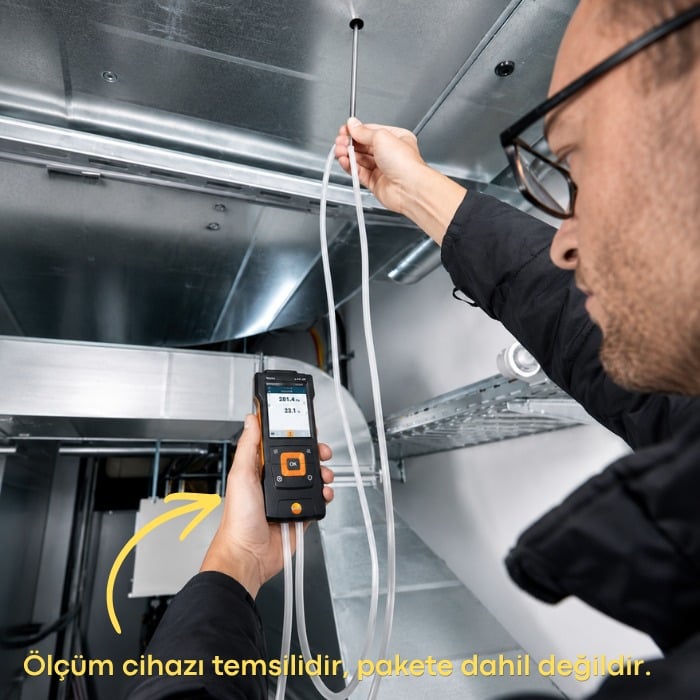

Testo 0635 2345 doğrudan ekrana sahip bağımsız bir hız ölçüm cihazı değildir. Ölçüm yapılabilmesi için uygun diferansiyel basınç girişine sahip bir Testo ölçüm cihazı, basınç probu ve gerekli bağlantı hortumları kullanılmalıdır.

+1 ile +100 m/sn Hava Hızı Ölçüm Aralığı

Ürün için belirtilen hava hızı ölçüm aralığı +1 ile +100 m/sn arasındadır. Bu geniş aralık, düşük ve yüksek hızlı kanal akışlarının kontrol edilmesine yardımcı olur.

Gerçek kullanılabilir ölçüm aralığı ve ölçüm doğruluğu; Pitot tüpüne bağlanan diferansiyel basınç cihazının ölçüm aralığına, çözünürlüğüne, hava yoğunluğuna, sıcaklığa ve kanal içerisindeki akış koşullarına bağlıdır.

1000 mm Uzun Prob Şaftı

1000 mm uzunluğundaki prob şaftı, geniş kesitli hava kanallarında kanalın merkezine ve farklı ölçüm noktalarına ulaşılmasını kolaylaştırır.

• Geniş havalandırma kanalları
• Derin baca ve proses kanalları
• Erişimi sınırlı ölçüm noktaları
• Kanal kesiti boyunca çok noktalı ölçümler
• Endüstriyel hava taşıma sistemleri

Uzun prob kullanılırken şaftın eğilmemesine ve kanal içerisindeki ekipmanlara çarpmamasına dikkat edilmelidir.

Ø 7 mm Prob Şaftı

Pitot tüpü, 7 mm çapında ince ve dayanıklı bir prob şaftına sahiptir. İnce gövde, hava akışının mümkün olduğunca az etkilenmesine ve sınırlı giriş açıklıklarından ölçüm yapılmasına yardımcı olur.

Paslanmaz Metal Gövde

Testo 0635 2345, yüksek sıcaklık ve zorlu endüstriyel koşullara uygun metal gövde yapısına sahiptir. Dayanıklı yapı, yoğun kir ve yüksek hava hızının bulunduğu uygulamalarda düzenli kullanım için avantaj sağlar.

Ölçüm sonrasında Pitot tüpünün basınç girişleri ve prob uçları kontrol edilmeli, kir veya partikül birikimi varsa üretici önerilerine uygun biçimde temizlenmelidir.

0°C ile +600°C Çalışma Sıcaklığı

Pitot tüpü, 0°C ile +600°C arasındaki akış ortamlarında kullanılabilir. Bu sıcaklık aralığı, standart havalandırma uygulamalarının yanında yüksek sıcaklıklı proses havası ve endüstriyel egzoz sistemlerinde de ölçüm yapılmasını destekler.

Pitot tüpünün yüksek sıcaklığa dayanıklı olması, bağlı ölçüm cihazının ve bağlantı hortumlarının aynı sıcaklığa maruz bırakılabileceği anlamına gelmez. Ölçüm cihazı, hortumlar ve bağlantılar sıcak yüzeylerden ve sıcak gaz akışından korunmalıdır.

Yüksek Hızlı Hava Akımlarında Kullanım

Dayanıklı metal yapısı ve Pitot prensibi, ürünün yüksek hızlı hava akımlarının bulunduğu kanallarda kullanılmasını sağlar. Termal anemometrelerin uygun olmadığı yüksek hız, yüksek sıcaklık veya kirli hava uygulamalarında Pitot tüpü tercih edilebilir.

Kirli Hava Akımlarında Ölçüm

Testo 0635 2345, yoğun toz veya partikül içeren hava akımlarında kullanılabilecek sağlam bir yapıya sahiptir. Bununla birlikte basınç deliklerinin tıkanması ölçüm sonucunu etkileyebilir.

• Ölçüm öncesinde Pitot girişleri kontrol edilmelidir.
• Basınç delikleri açık ve temiz tutulmalıdır.
• Partikül birikimi ölçüm sonrasında giderilmelidir.
• Delikler sert metal cisimlerle genişletilmemelidir.
• Temizlik sırasında prob geometrisine zarar verilmemelidir.

Diferansiyel Basınç Yöntemiyle Ölçüm

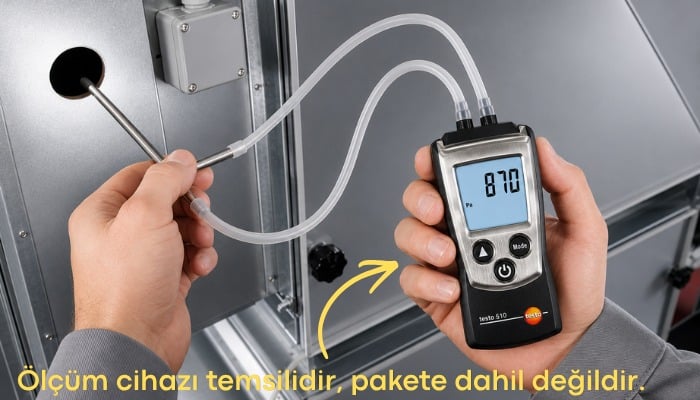

Pitot tüpünün toplam ve statik basınç bağlantıları, uyumlu diferansiyel basınç ölçüm cihazına bağlanır. Cihaz iki basınç noktası arasındaki farkı ölçerek hava hızını hesaplar.

Bağlantı hortumlarının ters takılması, ezilmesi, kaçak yapması veya tıkanması hatalı sonuçlara neden olabilir. Toplam ve statik basınç bağlantıları üretici işaretlerine göre doğru şekilde bağlanmalıdır.

Doğru Prob Yönlendirmesi

Pitot tüpünün uç kısmı hava akışının geldiği yöne doğru çevrilmelidir. Probun akışa göre açılı yerleştirilmesi ölçülen diferansiyel basıncın azalmasına ve hava hızı sonucunun hatalı çıkmasına neden olabilir.

• Prob ucu hava akışına karşı yönlendirilmelidir.
• Prob şaftı kanal eksenine uygun şekilde konumlandırılmalıdır.
• Ölçüm sırasında prob sabit tutulmalıdır.
• Türbülanslı bölgelerden mümkün olduğunca kaçınılmalıdır.
• Dirsek, fan, damper ve menfezlerden sonra yeterli düz kanal mesafesi bırakılmalıdır.

Kanal İçinde Çok Noktalı Ölçüm

Hava hızı kanal kesiti boyunca eşit olmayabilir. Güvenilir ortalama hız ve debi hesabı için kanalın farklı noktalarında ölçüm yapılması gerekebilir.

1000 mm uzunluğundaki prob şaftı, büyük kanal kesitlerinde farklı derinliklere ulaşılmasını ve kanal travers ölçümlerinin gerçekleştirilmesini kolaylaştırır.

Hava Debisi Hesaplaması

Pitot tüpüyle belirlenen ortalama hava hızı, kanal kesit alanıyla birlikte kullanılarak hacimsel hava debisinin hesaplanmasına yardımcı olur.

Doğru debi hesabı için kanal boyutlarının doğru girilmesi, yeterli sayıda ölçüm noktası kullanılması ve akış profilinin dikkate alınması gerekir.

Hava Yoğunluğunun Ölçüme Etkisi

Pitot tüpü ölçümlerinde hava hızı, diferansiyel basınç ve hava yoğunluğu ilişkisi üzerinden hesaplanır. Sıcaklık, ortam basıncı, nem ve gaz bileşimi hava yoğunluğunu etkileyebilir.

Özellikle yüksek sıcaklıklı proseslerde ölçüm cihazında doğru sıcaklık ve basınç düzeltmelerinin kullanılması önemlidir.

Uygun Ölçüm Cihazıyla Kullanım

Testo 0635 2345, Pitot tüpü bağlantısını ve diferansiyel basınç ölçümünü destekleyen uyumlu bir Testo cihazıyla birlikte kullanılmalıdır.

Uyumluluk değerlendirilirken aşağıdaki özellikler kontrol edilmelidir:

• Diferansiyel basınç ölçüm aralığı
• Pitot tüpüyle hava hızı hesaplama desteği
• Bağlantı hortumu ve adaptör uyumluluğu
• Yüksek sıcaklık uygulamasına uygun ölçüm yöntemi
• Gerekli yoğunluk ve kanal alanı ayarları

Doğru Ölçüm İçin Öneriler

• Pitot tüpünün toplam ve statik basınç delikleri temiz olmalıdır.
• Bağlantı hortumlarında kaçak, ezilme veya tıkanma bulunmamalıdır.
• Prob ucu hava akışına doğru yönlendirilmelidir.
• Ölçüm türbülansın düşük olduğu düz kanal bölümünde yapılmalıdır.
• Kanal kesiti boyunca yeterli sayıda ölçüm noktası kullanılmalıdır.
• Ölçüm cihazında uygun Pitot katsayısı ve yoğunluk ayarı seçilmelidir.
• Prob sıcak gazdan çıkarıldıktan sonra soğuması beklenmelidir.
• Prob şaftı mekanik darbe ve bükülmeye karşı korunmalıdır.
• Ölçüm sistemi düzenli olarak kontrol edilmeli ve kalibre edilmelidir.

Yüksek Sıcaklıkta Güvenli Kullanım

• Sıcak prob yüzeyine çıplak elle dokunulmamalıdır.
• Isıya dayanıklı uygun kişisel koruyucu ekipman kullanılmalıdır.
• Prob, izin verilen +600°C sınırının üzerinde kullanılmamalıdır.
• Bağlantı hortumları sıcak yüzeylerden uzak tutulmalıdır.
• Ölçüm cihazı doğrudan sıcak gaz akışına maruz bırakılmamalıdır.
• Prob soğumadan temizlenmemeli veya taşıma çantasına konulmamalıdır.

Kullanım Alanları

• Endüstriyel havalandırma kanalları
• Isıtma ve soğutma sistemleri
• Baca ve egzoz kanalları
• Yüksek sıcaklıklı proses havası
• Fırın ve kurutma sistemleri
• Filtre ve fan performans ölçümleri
• Üretim tesisi hava taşıma sistemleri
• Enerji santralleri
• Laboratuvar akış ölçümleri
• HVAC devreye alma ve bakım çalışmaları

Testo 0635 2345 Kimler İçin Uygundur?

• HVAC teknisyenleri
• Endüstriyel bakım ekipleri
• Enerji verimliliği uzmanları
• Havalandırma sistemi devreye alma personeli
• Proses mühendisleri
• Baca ve kanal ölçüm uzmanları
• Teknik servis ekipleri
• Laboratuvar çalışanları

Testo 0635 2345’in Öne Çıkan Avantajları

• 1000 mm uzun prob şaftı
• Ø 7 mm ince ve dayanıklı gövde
• +1 ile +100 m/sn belirtilen ölçüm aralığı
• 0°C ile +600°C çalışma sıcaklığı
• Yüksek hızlı hava akımlarına uygunluk
• Kirli ve zorlu akış ortamlarında kullanım
• Paslanmaz metal gövde
• Derin kanal ölçümlerine uygun yapı
• Diferansiyel basınç yöntemiyle profesyonel ölçüm
• 235 gram ağırlık

Teknik Özellikler

Teslimat İçeriği

Önemli bilgi: Testo 0635 2345 bağımsız bir hava hızı ölçüm cihazı değildir. Ölçüm yapabilmek için uyumlu diferansiyel basınç ölçüm cihazı, uygun bağlantı hortumları ve gerekli aksesuarlar ayrıca kullanılmalıdır.
