Testo 440 Bluetooth'lu Rüzgar Hızı Ölçer 100MM
Testo 440 Bluetoothlu Ø100 mm Rüzgar Hızı Ölçer
Testo 440 Bluetoothlu 100 mm pervane seti, havalandırma ve klima sistemlerinde hava hızı, hacimsel debi ve hava sıcaklığı ölçümlerinin profesyonel olarak gerçekleştirilmesi için geliştirilmiş HVAC ölçüm çözümüdür. Set içerisindeki Ø100 mm dijital pervane probu, ölçüm sonuçlarını Bluetooth üzerinden testo 440 ana cihazına kablosuz olarak aktarır.
0,3–35 m/s hava hızı ölçüm aralığı, 0,01 m/s çözünürlük, -20…+70 °C sıcaklık ölçümü ve 20 metreye kadar Bluetooth iletişim mesafesi sayesinde havalandırma menfezleri, hava çıkışları, klima sistemleri ve benzeri hava dağıtım noktalarında pratik kullanım sunar.
Testo 440 Bluetoothlu 100 mm Pervane Seti Özellikleri
- Hava hızını 0,3–35 m/s aralığında ölçebilir.
- Hava hızı çözünürlüğü 0,01 m/s'dir.
- Hacimsel debi hesaplamasını destekler.
- Hava sıcaklığını -20°C ile +70°C arasında ölçebilir.
- Sıcaklık hassasiyeti ±0,5°C'dir.
- Sıcaklık çözünürlüğü 0,1°C'dir.
- 100 mm çapında dijital pervane probuna sahiptir.
- Prob ile ana cihaz arasında Bluetooth bağlantısı kullanır.
- Bluetooth iletişim mesafesi 20 metreye kadardır.
- Hava hızı, hacimsel debi ve sıcaklık değerlerini paralel olarak görüntüleyebilir.
- Ölçüm sonuçları testo 440 ana cihazında takip edilebilir.
- USB üzerinden ölçüm verilerinin bilgisayara aktarılmasını destekler.
- Veriler CSV formatında dışa aktarılabilir.
- Ana cihaz üzerinde kayıt hafızası bulunur.
- Ana cihazın arka bölümünde metal yüzeylere sabitlemeye yardımcı olan mıknatıs bulunur.
- Akıllı kalibrasyon konseptine sahiptir.
- Opsiyonel ölçüm hunileri ve akış doğrultucu ile kullanılabilir.
- Opsiyonel teleskop ile yüksek hava çıkışlarında ölçüm yapılabilir.
0,3–35 m/s Hava Hızı Ölçümü
Testo 440 ile kullanılan Ø100 mm Bluetooth pervane probu, 0,3 m/s ile 35 m/s arasındaki hava hızlarını ölçebilir.
Bu geniş aralık; düşük hızlı havalandırma çıkışlarından yüksek hızlı HVAC hava akışlarına kadar farklı uygulamalarda kullanılmasına imkân verir.
Hava Hızı Doğruluğu
| Hava Hızı Aralığı | Doğruluk |
|---|---|
| 0,3–20 m/s | ±(0,1 m/s + ölçüm değerinin %1,5'i) |
| 20,01–35 m/s | ±(0,2 m/s + ölçüm değerinin %1,5'i) |
Hava hızı doğruluğunun ölçüm aralığına bağlı olarak değişmesi nedeniyle 20 m/s üzerindeki ölçümlerde ikinci doğruluk değeri dikkate alınmalıdır.
0,01 m/s Hava Hızı Çözünürlüğü
Prob 0,01 m/s çözünürlük sunar. Bu değer, hava hızındaki küçük değişimlerin ekrandan daha ayrıntılı takip edilmesine yardımcı olur.
Çözünürlük ile ölçüm doğruluğu aynı kavram değildir. Ölçüm değerlendirilirken üreticinin belirtilen doğruluk değerleri esas alınmalıdır.
Ø100 mm Büyük Pervane Probunun Avantajı
100 mm çapındaki büyük pervane, özellikle havalandırma menfezleri ve hava çıkışlarında ölçüm yapılması için uygundur.
Geniş prob çapı, çıkış yüzeyindeki hava akışının daha geniş bir bölümünün örneklenmesine yardımcı olarak HVAC uygulamalarında pratik ölçüm sağlar.
Hacimsel Debi Ölçümü
Testo 440, hava hızından ve girilen kesit alanından yararlanarak hacimsel debi değerinin hesaplanmasını destekler.
Bu özellik havalandırma sistemlerinde belirli bir menfez veya kanal üzerinden birim zamanda geçen hava miktarının değerlendirilmesine yardımcı olur.
Hava Hızı ile Hacimsel Debi Arasındaki Fark
Hava hızı, havanın belirli bir noktadaki hareket hızını ifade eder ve genellikle m/s birimiyle gösterilir. Hacimsel debi ise belirli bir kesitten birim zamanda geçen toplam hava hacmini ifade eder.
Bu nedenle debi ölçümünde hava hızının yanında menfez veya kanal kesit alanı da dikkate alınmalıdır.
-20°C ile +70°C Hava Sıcaklığı Ölçümü
100 mm pervane probunun içerisinde NTC sıcaklık sensörü bulunur. Bu sensör hava akışıyla birlikte sıcaklığın da ölçülmesini sağlar.
| Sıcaklık Özelliği | Değer |
|---|---|
| Ölçüm Aralığı | -20°C–+70°C |
| Hassasiyet | ±0,5°C |
| Çözünürlük | 0,1°C |
Bluetooth ile Kablosuz Ölçüm
Pervane probu ile testo 440 ana cihazı arasındaki ölçüm verileri Bluetooth üzerinden aktarılır. Böylece prob ile ana cihaz arasında ölçüm kablosu kullanma zorunluluğu ortadan kalkar.
Kablosuz yapı özellikle yüksek hava çıkışlarında veya kullanıcının ana cihazı farklı bir noktada tutmasının gerekli olduğu ölçümlerde avantaj sağlar.
20 Metreye Kadar Bluetooth Mesafesi
100 mm pervane probunun belirtilen Bluetooth iletişim mesafesi 20 metreye kadardır.
Gerçek bağlantı mesafesi duvar, metal yüzey, elektromanyetik girişim ve ortam koşullarına göre değişebilir.
Prob Üzerinden Ölçüm Kaydetme
Bluetooth prob tutamağı üzerinde bulunan kontrol düğmesi, bireysel ölçüm değerlerinin ana cihaza kaydedilmesini kolaylaştırır.
Bu yapı özellikle menfez taraması veya farklı ölçüm noktalarında art arda veri alınması sırasında kullanıcıya pratiklik sağlar.
Testo 440 Ana Cihaz
Testo 440, hava hızı ve iç hava kalitesi uygulamalarında farklı dijital prob seçenekleriyle kullanılabilen çok fonksiyonlu el tipi ölçüm cihazıdır.
100 mm Bluetooth pervane probuyla birlikte kullanıldığında hava hızı, hacimsel debi ve sıcaklık ölçümlerinin ana cihaz üzerinden yönetilmesini sağlar.
USB ile Bilgisayara Veri Aktarımı
Testo 440 ana cihazında bulunan USB bağlantısı, kayıtlı ölçüm verilerinin bilgisayara aktarılmasını sağlar.
Ölçüm sonuçlarının CSV formatında dışa aktarılması, verilerin elektronik tablo programlarında işlenmesini ve raporlanmasını kolaylaştırır.
CSV Dosyası ile Ölçüm Kaydı
CSV formatı, ölçüm verilerinin bilgisayarda Excel ve benzeri tablo programlarında açılabilmesini kolaylaştırır.
Bu özellik bakım raporları, devreye alma kontrolleri ve periyodik HVAC ölçümlerinde elde edilen sonuçların düzenli biçimde arşivlenmesine yardımcı olur.
Ana Cihazdaki Mıknatıs
Testo 440 ana cihazının arkasındaki mıknatıs, uygun metal yüzeylere cihazın sabitlenmesine yardımcı olur.
Bu özellik pano, klima ünitesi veya metal HVAC ekipmanı yakınlarında kullanıcının ellerini prob ve diğer ölçüm işlemleri için serbest bırakmasına yardımcı olabilir.
Akıllı Kalibrasyon Konsepti
Testo'nun akıllı prob sistemi, prob başlığının gerektiğinde ana cihazdan bağımsız şekilde kalibrasyona gönderilmesine imkân tanır.
Bu yapı, ölçüm cihazının tamamının kalibrasyon sürecine gönderilmesi ihtiyacını azaltarak bakım ve kalibrasyon yönetimini kolaylaştırabilir.

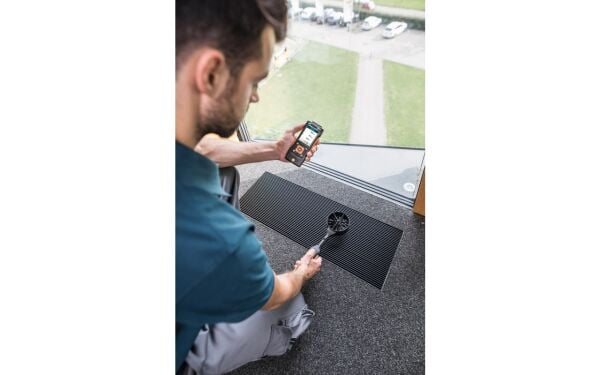

Havalandırma Menfezlerinde Ölçüm
100 mm pervane probu özellikle havalandırma menfezleri ve hava çıkışlarında ölçüm yapmak için tasarlanmıştır.
Prob çıkış yüzeyinde kontrollü biçimde hareket ettirilerek hava hızının farklı noktalardaki dağılımı değerlendirilebilir.
Klima Sistemlerinde Kullanım
Klima sistemlerinin üfleme ve dönüş hava çıkışlarında hava hızı, sıcaklık ve hacimsel debi değerleri kontrol edilebilir.
Bu ölçümler sistemin hava dağıtım performansının, kullanıcı konforunun ve devreye alma ayarlarının değerlendirilmesine yardımcı olur.
HVAC Devreye Alma Uygulamaları
Yeni kurulan havalandırma sistemlerinde farklı menfezlerden alınan debi ölçümleri proje değerleriyle karşılaştırılarak hava dağılımının dengelenmesine yardımcı olunabilir.
Hava Çıkışlarında Ölçüm
Plaka çıkışları, havalandırma ızgaraları ve uygun girdap difüzörleri üzerinde hava hızı ve hacimsel debi ölçümleri yapılabilir.
Türbülanslı hava çıkışlarında daha güvenilir hacimsel debi ölçümü için uygun ölçüm hunisi ve akış doğrultucu aksesuarlarının kullanılması gerekebilir.
Opsiyonel Testovent Ölçüm Hunisi
Testo 440 ve 100 mm pervane probu, uygun Testovent ölçüm hunileriyle kullanılabilir.
Huni, havalandırma çıkışındaki hava akışının prob üzerinden daha kontrollü geçirilmesine yardımcı olarak hacimsel debi ölçümünü kolaylaştırır.
Opsiyonel Akış Doğrultucu
Girdaplı veya türbülanslı hava çıkışlarında opsiyonel akış doğrultucu kullanılarak hava akışının pervaneye daha uygun şekilde yönlendirilmesi sağlanabilir.
Bu aksesuar özellikle swirl tipi hava çıkışlarındaki hacimsel debi ölçümlerinde faydalı olabilir.
Opsiyonel Teleskop Kullanımı
100 mm pervane probu uygun teleskop aksesuarıyla yüksek tavan çıkışlarında kullanılabilir. Testo'nun ilgili teleskop seçeneği 1 metreye kadar uzatılabilir.
Bu özellik merdiven veya platform kullanım ihtiyacını bazı uygulamalarda azaltabilir.
Doğru Hava Hızı Ölçümü Nasıl Yapılır?
- Testo 440 ana cihazını ve Bluetooth pervane probunu açın.
- Prob ile ana cihaz arasında Bluetooth bağlantısını kurun.
- Hava hızı veya hacimsel debi ölçüm menüsünü seçin.
- Pervaneyi hava akışına uygun yönde yerleştirin.
- Probun hava çıkışını mümkün olduğunca dik kesmesini sağlayın.
- Ölçüm değerinin kararlı hale gelmesini bekleyin.
- Gerekirse farklı noktalardan ölçüm alın.
- Hacimsel debi için doğru çıkış veya kesit alanını girin.
- Sonuçları ana cihaz üzerinden kaydedin.
Menfez Taraması Neden Yapılır?
Bir menfezin tamamında hava hızı aynı olmayabilir. Merkez, kenar ve köşe bölgelerinde farklı hızlar görülebilir.
Bu nedenle daha temsil edici sonuç için tek noktadan ölçüm yerine yüzey üzerinde birden fazla noktadan ölçüm alınması veya uygun tarama yöntemi uygulanması önerilir.
Probun Hava Akışına Doğru Yerleştirilmesi
Pervanenin hava akışına göre uygun yönde tutulması ölçüm doğruluğu açısından önemlidir. Aşırı açılı konumlandırma ölçülen hızın gerçek değerden düşük görünmesine neden olabilir.
Türbülanslı Akışlarda Dikkat Edilmesi Gerekenler
Menfez geometrisi, damperler veya difüzör yapısı hava akışında türbülans oluşturabilir. Bu durum pervanenin farklı noktalarında değişken hız değerleri oluşmasına neden olabilir.
Bu tip uygulamalarda birden fazla ölçüm noktası veya uygun huni/akış doğrultucu kullanılması daha temsil edici sonuç elde edilmesine yardımcı olur.
Testo 440 Ana Cihaz Teknik Özellikleri
| Teknik Özellik | Değer |
|---|---|
| Boyutlar | 154 × 65 × 32 mm |
| Ağırlık | 250 g |
| Çalışma Sıcaklığı | -20°C–+50°C |
| Saklama Sıcaklığı | -20°C–+50°C |
| Arayüz | Bluetooth / USB |
| Güç Kaynağı | 3 adet AA 1,5V pil |
| Tipik Batarya Ömrü | Yaklaşık 12 saat, pervane ölçümünde |
100 mm Bluetooth Pervane Prob Teknik Özellikleri
| Teknik Özellik | Değer |
|---|---|
| Prob Kafası Çapı | Ø100 mm |
| Hava Hızı Ölçüm Aralığı | 0,3–35 m/s |
| Hava Hızı Doğruluğu, 0,3–20 m/s | ±(0,1 m/s + ölçüm değerinin %1,5'i) |
| Hava Hızı Doğruluğu, 20,01–35 m/s | ±(0,2 m/s + ölçüm değerinin %1,5'i) |
| Hava Hızı Çözünürlüğü | 0,01 m/s |
| Sıcaklık Ölçüm Aralığı | -20°C–+70°C |
| Sıcaklık Doğruluğu | ±0,5°C |
| Sıcaklık Çözünürlüğü | 0,1°C |
| Çalışma Sıcaklığı | -5°C–+50°C |
| Saklama Sıcaklığı | -20°C–+60°C |
| Bluetooth Mesafesi | 20 m'ye kadar |
| Prob Güç Kaynağı | 4 adet AA pil |
| Prob Batarya Ömrü | Yaklaşık 60 saat |
| Prob Boyutları | 375 × 105 × 46 mm |
| Prob Ağırlığı | Yaklaşık 360 g |
Kullanım Alanları
- Klima sistemleri
- Havalandırma sistemleri
- HVAC devreye alma çalışmaları
- Hava menfezleri
- Hava çıkışları
- Havalandırma ızgaraları
- Hava debisi dengeleme
- Bina teknik servisleri
- Fabrika HVAC bakımı
- İç ortam hava dağıtım kontrolleri
Testo 440 100 mm Pervane Seti Kimler İçin Uygundur?
- HVAC teknisyenleri
- Klima servisleri
- Havalandırma firmaları
- Mekanik tesisat ekipleri
- Devreye alma mühendisleri
- Bina teknik yönetim ekipleri
- Endüstriyel bakım personeli
- İç hava kalitesi ve hava dağıtımı ölçümü yapan profesyoneller
Testo 440 100 mm Bluetooth Setinin Öne Çıkan Avantajları
- 0,3–35 m/s hava hızı ölçümü
- Hacimsel debi hesaplama
- -20°C–+70°C hava sıcaklığı ölçümü
- Ø100 mm büyük pervane
- 0,01 m/s çözünürlük
- Bluetooth ile kablosuz veri aktarımı
- 20 metreye kadar kablosuz bağlantı
- USB bilgisayar bağlantısı
- CSV veri aktarımı
- Akıllı kalibrasyon konsepti
- Opsiyonel ölçüm hunisi desteği
- Opsiyonel akış doğrultucu desteği
- Opsiyonel teleskop desteği

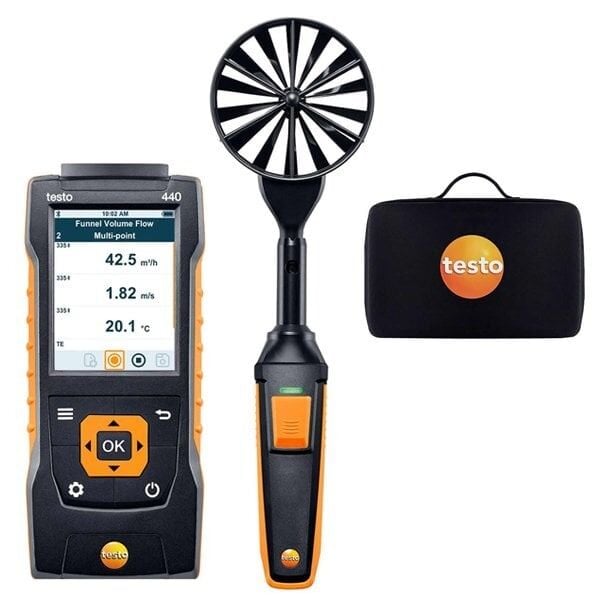

Teslimat İçeriği
| Adet | Teslimat İçeriği |
|---|---|
| 1 | Testo 440 hava hızı ve IAQ ölçüm cihazı |
| 1 | Ø100 mm Bluetooth dijital pervane probu ve sıcaklık sensörü |
| 1 | Bluetooth prob tutamağı ve adaptörü |
| 1 | Testovent ölçüm hunisi için prob braketi |
| 3 | AA pil, testo 440 ana cihaz için |
| 4 | AA pil, Bluetooth prob için |
| 1 | USB kablosu |
| 1 | Testo 440 ve bir prob için taşıma çantası |
| 1 set | Üretici test / kalibrasyon protokolleri |
Not: Ölçüm hunisi, akış doğrultucu ve teleskop gibi aksesuarlar standart set içeriğinde belirtilen parçalar dışında opsiyonel olarak temin edilmektedir.
Önemli teknik bilgi: 100 mm Bluetooth pervane probunun sıcaklık ölçüm aralığı -20°C ile +70°C, çalışma sıcaklığı ise -5°C ile +50°C'dir. Testo 440 ana cihazının çalışma sıcaklığı -20°C ile +50°C'dir. -40°C…+150°C değeri, testo 440 ana cihaza bağlanabilen farklı NTC sıcaklık problarının teknik aralığıdır ve bu setteki 100 mm pervane probunun çalışma sıcaklığı olarak değerlendirilmemelidir.
