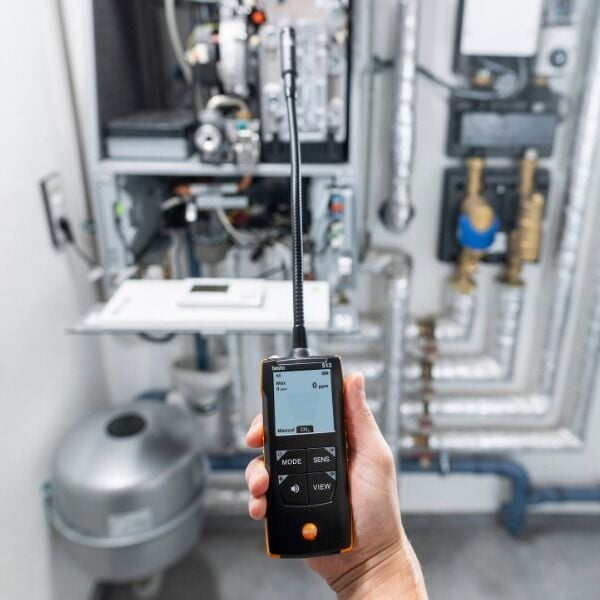

Testo 513 Yanıcı Gaz Kaçak Dedektörü | CH₄, LPG, H₂
Testo 513 Yanıcı Gaz Dedektörü | Değiştirilebilir Prob
Testo 513; doğalgaz tesisatları, gaz kazanları, ısıtma sistemleri, gaz boru hatları ve endüstriyel gaz sistemlerinde oluşabilecek yanıcı gaz kaçaklarının hızlı şekilde bulunması ve kaçak kaynağının lokalize edilmesi için geliştirilmiş profesyonel bir gaz kaçak dedektörüdür.
Metan (CH₄), propan (C₃H₈), bütan (C₄H₁₀) ve hidrojen (H₂) gazlarını algılayabilen cihaz; 1 ppm seviyesinden başlayan algılama kapasitesi, 2 saniyeden kısa tepki ve toparlanma süreleri, 330 mm uzunluğundaki esnek kuğu boynu probu ve kullanıcı tarafından değiştirilebilen gaz sensörü sayesinde bakım ve servis uygulamalarında pratik kullanım sağlar.
Auto / Pinpoint modu mevcut arka plan gaz konsantrasyonunu otomatik olarak referans alarak daha yüksek konsantrasyona sahip kaçak noktalarının bulunmasını kolaylaştırır. Manuel modda ise kullanıcı sıfır noktasını kendisi belirleyebilir. Ölçüm sonucu sayısal veya çubuk grafik şeklinde görüntülenebilir; optik ve sesli alarm kaçak seviyesindeki değişikliklerin sahada kolay fark edilmesine yardımcı olur.
Testo 513 Yanıcı Gaz Dedektörü Özellikleri
- Metan (CH₄) algılar.
- Propan (C₃H₈) algılar.
- Bütan (C₄H₁₀) algılar.
- Hidrojen (H₂) algılar.
- Hidrojen içeren forming gas uygulamalarında kullanılabilir.
- 1 ppm seviyesinden algılama yapabilir.
- Ölçüm aralığı gaz türüne göre 1 ppm–1,0 % hacimdir.
- ppm, % hacim ve %LEL gösterim birimlerini destekler.
- High hassasiyet modu 3 g/yıl seviyesindedir.
- Low hassasiyet modu 14 g/yıl seviyesindedir.
- Tepki süresi 2 saniyeden kısadır.
- Toparlanma süresi 2 saniyeden kısadır.
- Auto / Pinpoint kaçak arama modu bulunur.
- Otomatik sıfırlama özelliği bulunur.
- Manuel sıfırlama fonksiyonu bulunur.
- Sayısal görüntüleme modu bulunur.
- Çubuk grafik görüntüleme modu bulunur.
- Optik kaçak alarmı bulunur.
- Sesli kaçak alarmı bulunur.
- 330 mm uzunluğunda esnek kuğu boynu proba sahiptir.
- Gaz sensörü kullanıcı tarafından değiştirilebilir.
- Normal kullanımda sensör ömrü yaklaşık 2 yıldır.
- 3 adet AA alkalin pil ile çalışır.
- Yaklaşık 10 saat pil ömrü sunar.
- IP30 koruma sınıfına sahiptir.
- Yaklaşık 296 gram ağırlığındadır.
Hangi Gazları Algılar?
Testo 513 en yaygın yanıcı gazlardan dört temel gazı algılayabilir:
| Gaz | Kimyasal Formül | Ölçüm Aralığı |
|---|---|---|
| Metan | CH₄ | 1 ppm–1,0 % hacim |
| Propan | C₃H₈ | 1 ppm–1,0 % hacim |
| Bütan | C₄H₁₀ | 1 ppm–1,0 % hacim |
| Hidrojen | H₂ | 1 ppm–1,0 % hacim |
Metan / Doğalgaz Kaçağı Tespiti
Doğalgazın temel bileşeni metandır. Testo 513, CH₄ konsantrasyonundaki artışı algılayarak doğalgaz boruları, vanalar, rakorlar ve gaz yakan ekipman çevresindeki olası kaçak noktalarının bulunmasına yardımcı olur.
Metan için ölçüm aralığı 1 ppm ile 1,0 % hacim arasındadır.
LPG Kaçağı Tespiti
LPG sistemlerinde yaygın olarak propan ve bütan bulunur.
Testo 513 hem propan hem de bütan gazlarını algılayabildiğinden LPG tesisatı, tüp bağlantıları ve uygun gaz sistemi bağlantılarında kaçak arama amacıyla kullanılabilir.
Hidrojen Kaçağı Tespiti
Cihaz hidrojen gazını da algılayabilir.
Bu özellik hidrojen kullanılan sistemlerde ve uygun forming gas uygulamalarında kaçak noktasının aranmasına olanak tanır.
1 ppm'den Başlayan Algılama
Testo 513'ün algılama aralığı 1 ppm seviyesinden başlar.
Bu düşük başlangıç seviyesi gaz konsantrasyonundaki küçük değişikliklerin kaçak araması sırasında fark edilmesine yardımcı olur.
ppm Ne Anlama Gelir?
ppm, “parts per million” yani milyonda bir birimini ifade eder.
Düşük gaz konsantrasyonlarının görüntülenmesinde kullanışlı bir birimdir.
% Hacim Gösterimi
Gaz seviyesi yükseldiğinde sonuç hacimsel yüzde olarak da görüntülenebilir.
%1 hacim, gazın ölçülen atmosfer içerisindeki hacimsel oranının yaklaşık yüzde bir olduğunu ifade eder.
%LEL Gösterimi
Testo 513 ölçüm değerini %LEL birimiyle de görüntüleyebilir.
LEL, “Lower Explosive Limit” yani Alt Patlama Sınırı anlamına gelir.
%LEL gösterimi gaz konsantrasyonunun ilgili gazın alt patlama sınırına göre göreceli seviyesini ifade eder.
%LEL Güvenlik Onayı Anlamına Gelmez
Testo 513 temel olarak kaçak lokalizasyon cihazıdır.
%LEL gösterebilmesi, cihazın kişisel gaz güvenlik monitörü, sabit patlayıcı gaz alarmı veya çalışma alanının güvenli olduğunu sertifikalandıran bir atmosfer analiz cihazı olduğu anlamına gelmez.
High ve Low Hassasiyet Modları
Auto modunda iki farklı hassasiyet seviyesi seçilebilir:
| Mod | Hassasiyet |
|---|---|
| High | 3 g/yıl |
| Low | 14 g/yıl |
3 g/yıl High Hassasiyet
High modu küçük kaçakların aranması için standart yüksek hassasiyet modudur.
Üretici bu mod için yaklaşık 3 g/yıl hassasiyet belirtmektedir.
14 g/yıl Low Hassasiyet
Low modu çok büyük kaçakların bulunduğu veya ortamda yüksek arka plan gaz konsantrasyonu olduğu durumlarda kaçak bölgesinin daha kolay daraltılmasına yardımcı olur.
2 Saniyeden Kısa Tepki Süresi
Testo 513'ün tepki süresi 2 saniyeden kısadır.
Sensör kaçak bölgesine yaklaştırıldığında gaz konsantrasyonundaki artışın hızlı şekilde görüntülenmesi uzun boru tesisatlarının daha seri kontrol edilmesine yardımcı olur.
2 Saniyeden Kısa Toparlanma Süresi
Sensör yüksek gaz konsantrasyonuna maruz kaldıktan sonra daha temiz bir bölgeye taşındığında cihazın sinyalinin kısa sürede düşmesi farklı bağlantı noktalarının art arda kontrol edilmesini kolaylaştırır.

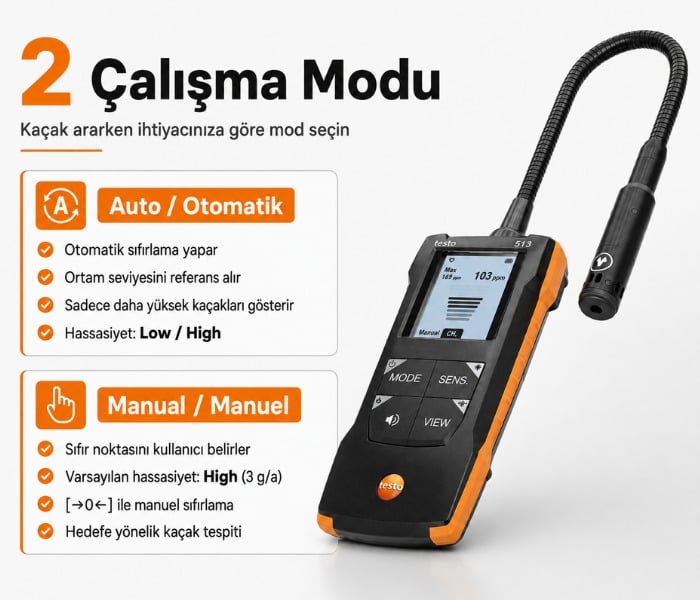

Auto / Pinpoint Modu
Pinpoint modu gaz kaçağının kaynağını daha hassas biçimde lokalize etmek amacıyla kullanılır.
Cihaz mevcut ortam konsantrasyonunu arka plan seviyesi olarak değerlendirir ve bu seviyenin belirgin şekilde üzerindeki gaz konsantrasyonlarını kaçak göstergesinde öne çıkarır.
Otomatik Sıfırlama Nasıl Çalışır?
Auto modunda cihaz sıfır noktasını düzenli olarak otomatik şekilde günceller.
Prob birkaç saniye daha düşük gaz konsantrasyonuna sahip bir ortamda tutulduğunda cihaz bu yeni ortamı referans seviyesi olarak kabul edebilir.
Bu yöntem arka plan gazındaki yavaş değişimlerin bastırılmasına ve daha yüksek konsantrasyona sahip kaçak noktasının belirginleştirilmesine yardımcı olur.
Manuel Sıfırlama
Manuel modda referans seviyesi kullanıcı tarafından belirlenebilir.
Prob istenilen temiz veya referans bölgesine getirildikten sonra sıfırlama yapılarak bu nokta başlangıç seviyesi kabul edilir.
Sayısal Görüntüleme
Ölçüm sonucu cihaz ekranında sayısal olarak görüntülenebilir.
Bu görünüm farklı noktalar arasında gaz seviyelerinin karşılaştırılmasını kolaylaştırır.
Çubuk Grafik Görüntüleme
Kaçak seviyesi çubuk grafik biçiminde de takip edilebilir.
Prob kaçak kaynağına yaklaştıkça göstergenin yükselmesi sızıntı noktasının görsel olarak daraltılmasını kolaylaştırır.
Optik Alarm
Gaz seviyesi yükseldiğinde görsel alarm kullanıcıya kaçak sinyalindeki artışı bildirir.
Sesli Alarm
Sesli alarm sayesinde kullanıcının kaçak ararken sürekli ekrana bakmasına gerek kalmaz.
Prob bağlantı noktaları boyunca hareket ettirilirken alarm seviyesindeki değişim takip edilebilir.
330 mm Esnek Kuğu Boynu Prob
Gaz sensörü dahil probun toplam uzunluğu yaklaşık 330 mm'dir.
Esnek kuğu boynu yapı prob ucunun vana arkaları, boru bağlantıları, kazan içleri ve erişimi sınırlı bölgelerde uygun açıya yönlendirilmesini sağlar.
Dar Alanlarda Kaçak Arama
Esnek prob özellikle aşağıdaki bölgelerde kullanım avantajı sağlar:
- Gaz vanaları
- Rakor bağlantıları
- Boru ek yerleri
- Kazan bağlantıları
- Cihazların arka bölümleri
- Dar makine boşlukları
- Gaz regülatörü bağlantıları

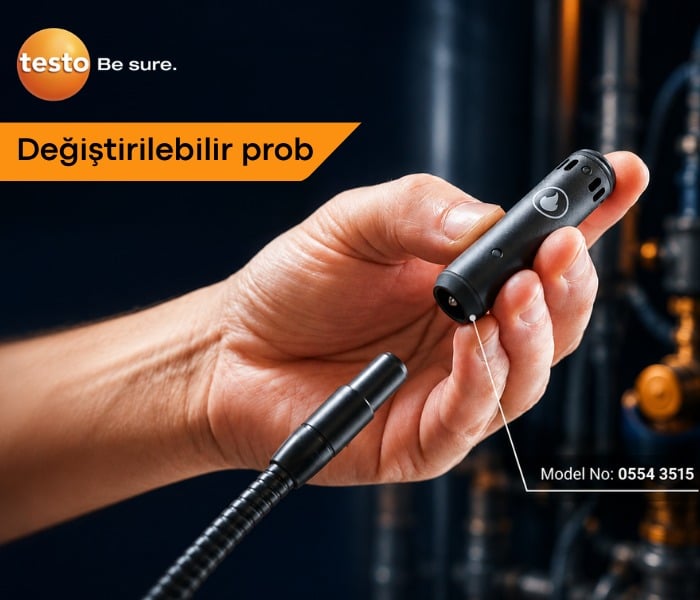

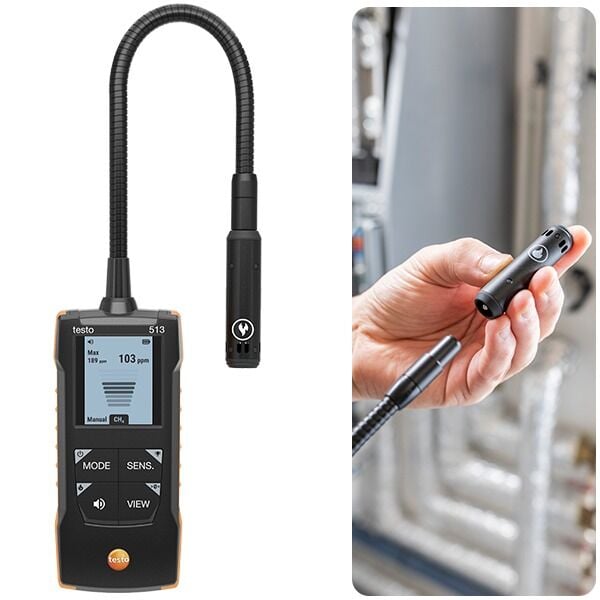

Değiştirilebilir Gaz Sensörü
Testo 513 sensörü kullanıcı tarafından değiştirilebilir yapıdadır.
Sensör kullanım ömrünü tamamladığında cihazın tamamının yenilenmesine gerek kalmadan uyumlu sensör modülü değiştirilebilir.
Sensör Ömrü
Gaz sensörünün normal kullanım koşullarındaki ömrü yaklaşık 2 yıl olarak belirtilmektedir.
Gerçek kullanım ömrü çalışma sıklığına, maruz kalınan gaz konsantrasyonlarına ve çevresel koşullara göre değişebilir.
Uyumlu Yedek Sensör
Testo 513 ile uyumlu Basic Combi Gas Sensor ayrıca temin edilebilir.
Güncel Testo aksesuar kodu 0554 3515'tir.
Bu sensör metan, propan, bütan, hidrojen ve forming gas içerisindeki hidrojenin tespitinde kullanılabilir.
Fonksiyon Kontrolünde Çakmak Kullanılmamalıdır
Sensörü kontrol etmek amacıyla çakmak gazı veya araç egzozu kullanılmamalıdır.
Testo kullanım talimatlarında bu tür maddelerin sensörü kirletebileceği belirtilmektedir.
Fonksiyon kontrolü uygun ve düşük konsantrasyonlu gerçek test gazı ile üretici prosedürüne uygun yapılmalıdır.
Gaz Eşdeğerleri ile Kalibrasyona Dikkat
Farklı yanıcı gazların sensörde oluşturduğu tepki aynı değildir.
Bu nedenle bir gazı başka bir gazın eşdeğeri kabul ederek yapılan kontrol, özellikle sensör kalibrasyonu açısından doğru kabul edilmemelidir.

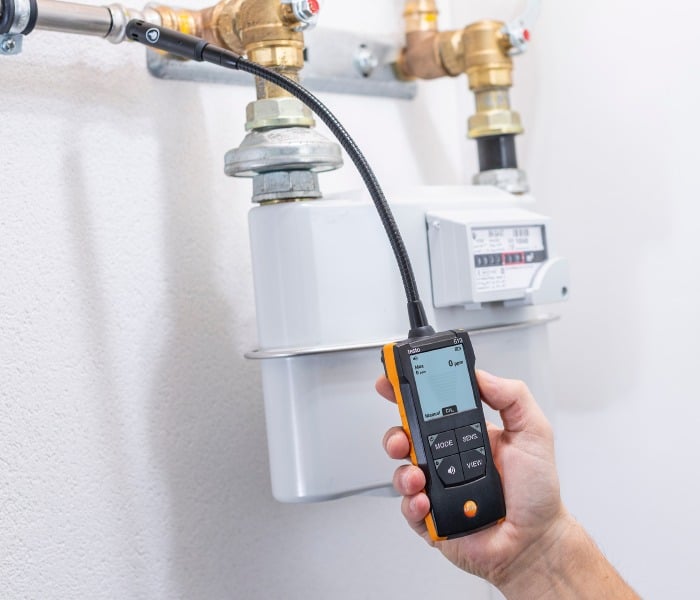

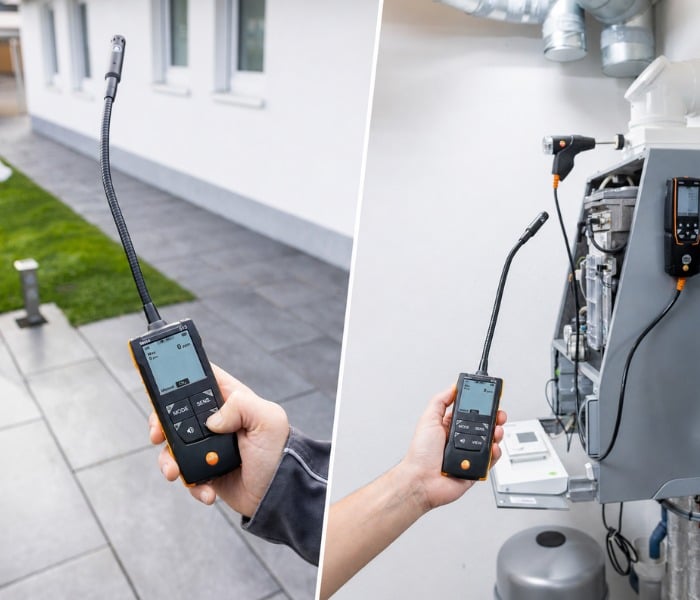

Doğalgaz Tesisatlarında Kullanım
Konut ve ticari alanlardaki doğalgaz boru hatları, vanalar, sayaç çevresi ve gaz yakan cihaz bağlantılarında olası metan kaçağının lokalize edilmesine yardımcı olur.

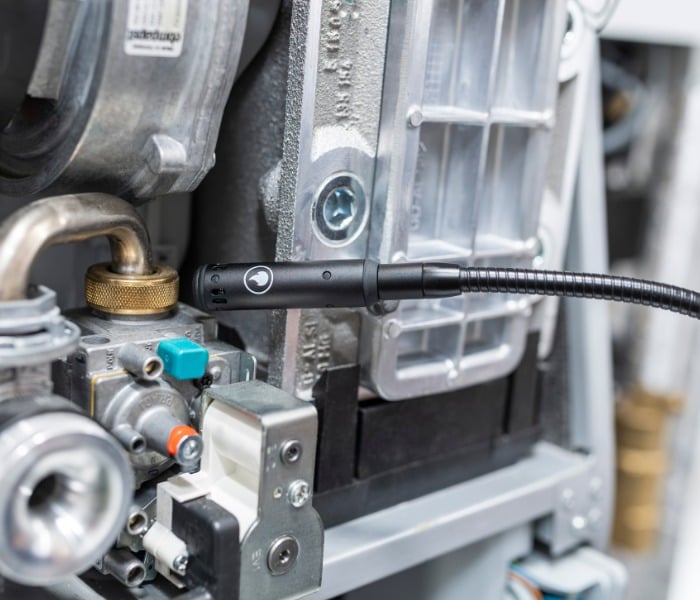

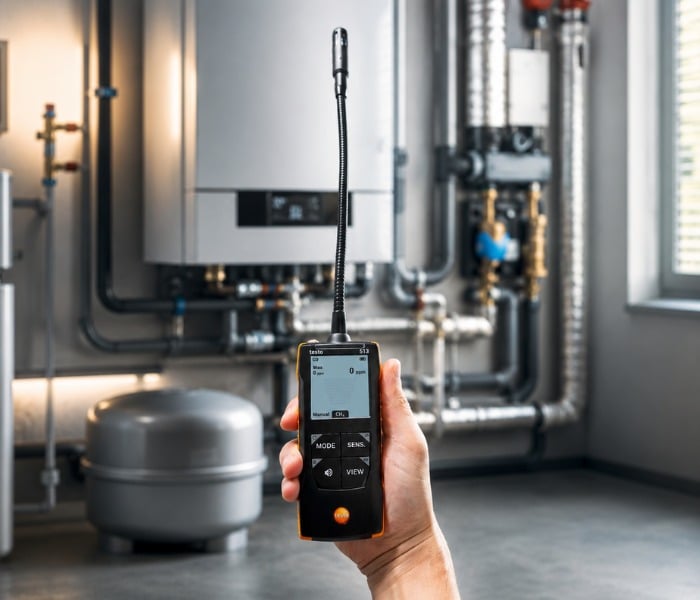

Gaz Kazanlarında Kullanım
Konut ve endüstriyel gaz kazanlarının gaz giriş hatları, bağlantı noktaları ve servis sırasında erişilebilen gaz devreleri kontrol edilebilir.
LPG Sistemlerinde Kullanım
Propan ve bütan algılama yeteneği sayesinde uygun LPG tesisatı ve bağlantılarında kaçak arama amacıyla kullanılabilir.
Endüstriyel Gaz Hatlarında Kullanım
Metan, propan, bütan veya hidrojen kullanılan uygun endüstriyel gaz sistemlerinde bağlantı, vana ve boru bölgelerinin bakım kontrolünde kullanılabilir.
Gaz Kaçağı Nasıl Aranır?
- Cihazı açın ve başlangıç sürecinin tamamlanmasını bekleyin.
- Algılanacak gazın Testo 513 ile uyumlu olduğunu doğrulayın.
- Auto / Pinpoint veya Manual modu seçin.
- Gerekirse High veya Low hassasiyet seviyesini seçin.
- Prob ucunu kaçak ihtimali bulunan bağlantıya yaklaştırın.
- Probu boru ve bağlantılar boyunca yavaşça hareket ettirin.
- Sayısal değer, çubuk grafik ve alarm değişimini takip edin.
- Sinyal yükseldiğinde aynı bölgeyi daha yavaş tarayın.
- Kaçak kaynağına yaklaştıkça ölçüm bölgesini daraltın.
- Sonucu uygun ikinci bir kontrol yöntemiyle doğrulayın.
Prob Ne Kadar Hızlı Gezdirilmelidir?
Kaçak taraması sırasında prob çok hızlı hareket ettirilmemelidir.
Tepki süresi 2 saniyeden kısa olsa da düşük seviyeli kaçakların güvenilir şekilde fark edilmesi için sensör potansiyel kaçak bölgelerinde kontrollü şekilde hareket ettirilmelidir.
Hava Akımı Ölçümü Etkileyebilir
Güçlü hava akımı kaçan gazı sensör bölgesinden uzaklaştırarak küçük sızıntıların tespitini zorlaştırabilir.
Mümkün olduğunda ölçüm alanındaki güçlü fan veya cereyan etkisi azaltılmalıdır.
Kaçak Bulunduğunda Ne Yapılmalıdır?
Testo 513 kaçak yerinin belirlenmesine yardımcı olur; kaçağı onarmaz ve sistemin güvenli olduğunu tek başına onaylamaz.
Kaçak tespit edildiğinde ilgili gaz tesisatı prosedürleri uygulanmalı, gerekli enerji veya gaz beslemesi güvenli biçimde kesilmeli ve onarım yetkili personel tarafından yapılmalıdır.
3 Adet AA Pil ile Çalışma
Testo 513, 3 adet AA alkalin pil ile çalışır.
Standart AA pil kullanılması saha çalışmasında pillerin kolayca değiştirilmesine yardımcı olur.
Yaklaşık 10 Saat Pil Ömrü
Üretici teknik verilerine göre cihaz yaklaşık 10 saat çalışma süresi sunar.
Gerçek pil ömrü pil kalitesi ve kullanım koşullarına göre farklılık gösterebilir.
Çalışma Sıcaklığı
Testo 513 için belirtilen çalışma sıcaklığı -10°C ile +50°C arasındadır.
Çalışma Nemi
Güncel Testo kullanım kılavuzunun teknik tablosunda çalışma nemi:
%10–80 RH
olarak belirtilmektedir.
Çalışma Rakımı
Cihaz için belirtilen maksimum çalışma rakımı 2.000 metredir.
IP30 Koruma Sınıfı
Güncel teknik kullanım kılavuzunda testo 513 için IP30 koruma sınıfı belirtilmektedir.
IP30 cihazın suya dayanıklı olduğu anlamına gelmez. Cihaz sıvı, yağmur ve yoğun nemden korunmalıdır.
135 × 60 × 28 mm Kompakt Gövde
Testo 513 ana cihaz gövdesinin boyutları yaklaşık 135 × 60 × 28 mm'dir.
296 Gram Ağırlık
Cihazın belirtilen ağırlığı yaklaşık 296 gramdır.
Testo 513 Kullanım Alanları
- Doğalgaz tesisatları
- Gaz kazanları
- Gaz boru hatları
- Gaz vanaları
- LPG sistemleri
- Propan sistemleri
- Bütan sistemleri
- Hidrojen sistemleri
- Forming gas uygulamaları
- Isıtma sistemleri
- Endüstriyel gaz tesisatları
- Bakım ve servis çalışmaları
- Devreye alma kontrolleri
- Kaçak lokalizasyonu
Testo 513'ün Öne Çıkan Avantajları
- Metan, propan, bütan ve hidrojen algılama
- 1 ppm'den başlayan ölçüm
- ppm / % hacim / %LEL gösterimi
- 3 g/yıl High hassasiyet
- 14 g/yıl Low hassasiyet
- <2 saniye tepki süresi
- <2 saniye toparlanma süresi
- Auto / Pinpoint modu
- Otomatik sıfırlama
- Manuel sıfırlama
- Sayısal gösterim
- Çubuk grafik gösterimi
- Optik ve sesli alarm
- 330 mm esnek kuğu boynu prob
- Kullanıcı tarafından değiştirilebilir sensör
- Yaklaşık 2 yıl sensör ömrü
- 3 adet AA pil
- Yaklaşık 10 saat çalışma süresi
- Kompakt ve taşınabilir yapı
Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | Testo / testo 513 |
| Ürün Kodu | 0563 0513 |
| Ürün Tipi | Yanıcı gaz kaçak dedektörü |
| Algılanabilir Gazlar | Metan (CH₄) / Propan (C₃H₈) / Bütan (C₄H₁₀) / Hidrojen (H₂) |
| Gösterim Birimleri | ppm / % hacim / %LEL |
| Metan Ölçüm Aralığı | 1 ppm–1,0 % hacim CH₄ |
| Propan Ölçüm Aralığı | 1 ppm–1,0 % hacim C₃H₈ |
| Bütan Ölçüm Aralığı | 1 ppm–1,0 % hacim C₄H₁₀ |
| Hidrojen Ölçüm Aralığı | 1 ppm–1,0 % hacim H₂ |
| Çözünürlük | 1 ppm / 0,01 % hacim / %1 LEL* |
| High Hassasiyet | 3 g/yıl |
| Low Hassasiyet | 14 g/yıl |
| Tepki Süresi | <2 saniye |
| Toparlanma Süresi | <2 saniye |
| Başlangıç Süresi | >30 saniye |
| Çalışma Modları | Auto / Pinpoint ve Manual |
| Sıfırlama | Otomatik / manuel |
| Görüntüleme | Sayısal / çubuk grafik |
| Kaçak Alarmı | Optik ve sesli |
| Prob Tipi | Esnek kuğu boynu |
| Prob Uzunluğu | 330 mm, sensör dahil |
| Sensör | Kullanıcı tarafından değiştirilebilir |
| Yedek Sensör | Testo 0554 3515 Basic Combi Gas Sensor |
| Sensör Ömrü | Normal kullanım koşullarında yaklaşık 2 yıl |
| Çalışma Sıcaklığı | -10°C…+50°C |
| Çalışma Nemi | %10–80 RH |
| Maksimum Çalışma Rakımı | ≤2.000 m |
| Saklama Sıcaklığı | -20°C…+60°C |
| Kirlilik Derecesi | PD2 |
| Koruma Sınıfı | IP30 |
| Güç Kaynağı | 3 adet AA alkalin pil |
| Pil Ömrü | Yaklaşık 10 saat |
| Boyutlar | 135 × 60 × 28 mm |
| Ağırlık | Yaklaşık 296 g |
| Standart | DIN EN 14624 |
*Çözünürlük notu: Güncel Testo web ürün sayfasının bazı dil sürümlerinde 999 ppm üzeri için 0,1 % hacim bilgisi görülürken güncel kullanım kılavuzunun teknik tablosu 1 ppm / 0,01 % hacim / %1 LEL belirtmektedir. Bu tabloda ayrıntılı kullanım kılavuzundaki teknik değer esas alınmıştır.

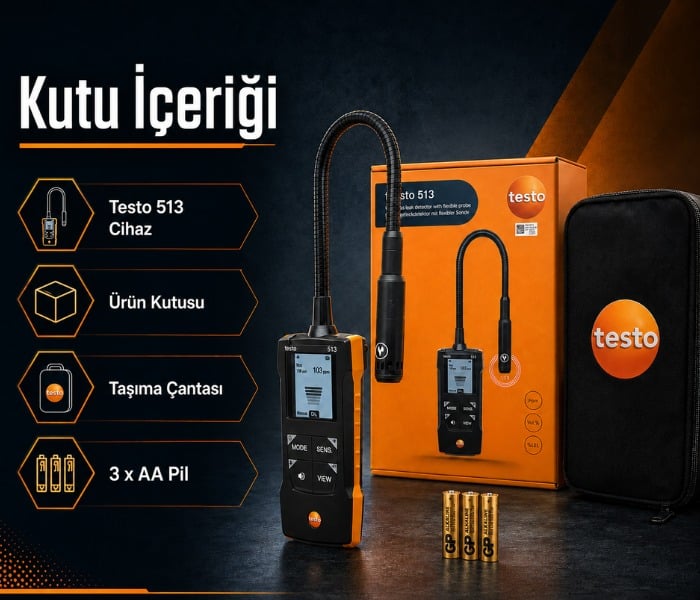

Standart Kutu İçeriği
| Adet | Ürün |
|---|---|
| 1 | Testo 513 yanıcı gaz kaçak dedektörü |
| 1 | Değiştirilebilir Basic Combi gaz sensörü |
| 1 | Taşıma çantası |
| 1 | Sensör koruyucu kapağı |
| 3 | AA alkalin pil |
Kutu içeriği bilgisi: Güncel Testo resmi ürün sayfasında standart teslimat kapsamında gaz sensörü, taşıma çantası, piller ve koruyucu kapak açıkça listelenmektedir. Elinizdeki fiziksel stok kutusunda ayrıca kullanım kılavuzu veya üretici test dokümanı bulunuyorsa bunlar stok içeriğine göre ayrıca belirtilebilir.
Çalışma nemi bilgisi: Bazı satış dokümanlarında %0–80 RH değeri görülmesine rağmen güncel Testo kullanım kılavuzunun teknik tablosunda çalışma nemi %10–80 RH olarak belirtilmektedir.

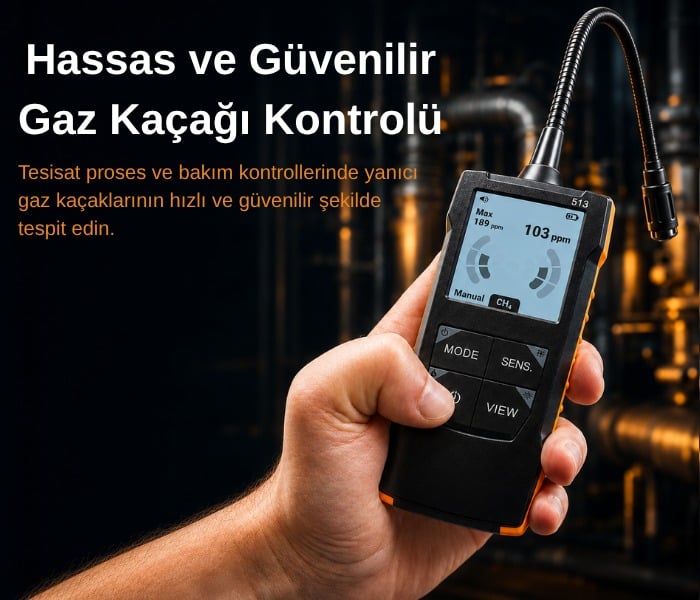

Kaçak tespit bilgisi: Testo 513 gaz kaçağının bulunması ve lokalize edilmesi için geliştirilmiştir. Sabit ortam gaz alarmı, kişisel güvenlik gaz monitörü veya çalışma alanının patlama açısından güvenli olduğunu doğrulayan bir cihaz yerine kullanılmamalıdır.
%LEL bilgisi: Cihazın %LEL gösterebilmesi, ortamın güvenli olduğunu tek başına kanıtlamaz. Yanıcı atmosfer değerlendirmelerinde ilgili iş güvenliği prosedürleri ve kullanım amacına uygun sertifikalı gaz güvenlik ekipmanları ayrıca kullanılmalıdır.
Sensör kontrolü: Fonksiyon kontrolü için çakmak gazı veya araç egzozu kullanılmamalıdır. Testo, bunların sensörü kirletebileceğini belirtmektedir. Uygun fonksiyon kontrolü üretici prosedürüne göre uygun test gazıyla yapılmalıdır.
