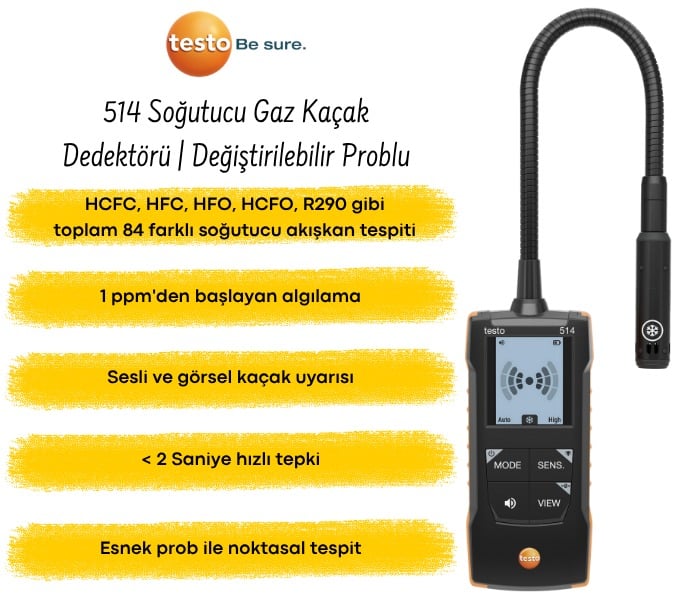

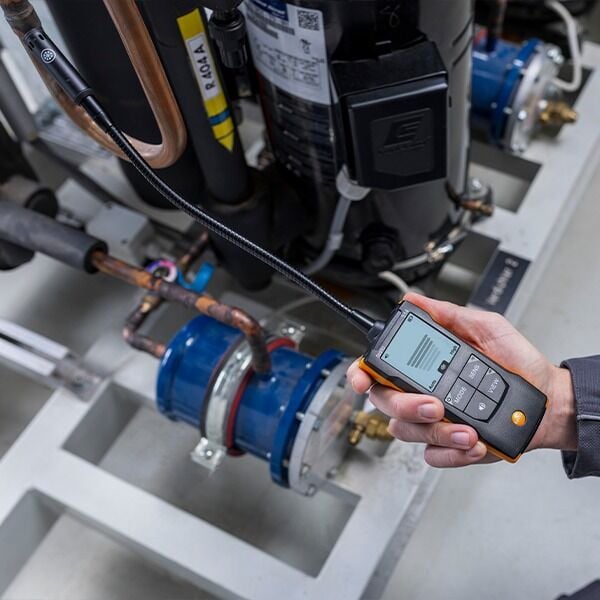

Testo 514 Soğutucu Gaz Kaçak Dedektörü | 3 g/yıl

Testo 514 Soğutucu Gaz Kaçağı Tespit Cihazı | Değiştirilebilir Prob

Testo 514, klima, iklimlendirme, soğutma ve ısı pompası sistemlerinde oluşabilecek düşük seviyeli soğutucu akışkan kaçaklarının yerini hızlı ve hassas şekilde belirlemek amacıyla geliştirilmiş profesyonel bir soğutucu gaz kaçak dedektörüdür.

3 g/yıl seviyesine kadar ulaşan yüksek hassasiyeti, 2 saniyeden kısa tepki süresi, 330 mm uzunluğundaki esnek kuğu boynu probu ve kullanıcı tarafından değiştirilebilen soğutucu akışkan sensörü sayesinde klima ve soğutma teknisyenlerinin saha çalışmalarında pratik kullanım sağlar.

HCFC, HFC, HFO, HCFO, HC (R290) ve farklı soğutucu akışkan karışımlarını algılayabilen testo 514'te ölçüme başlamadan önce kullanılan soğutucu akışkanın ayrıca seçilmesi gerekmez. Cihaz açıldıktan sonra kaçak şüphesi bulunan bağlantı, vana, boru ve ekipman bölgeleri doğrudan taranabilir.

Testo 514 Soğutucu Gaz Kaçak Dedektörü Özellikleri

• Klima ve soğutma sistemlerinde kaçak tespiti için geliştirilmiştir.
• 3 g/yıl seviyesine kadar yüksek hassasiyet sunar.
• Düşük hassasiyet modu 14 g/yıl seviyesindedir.
• Tepki süresi 2 saniyeden kısadır.
• HCFC soğutucu akışkanları algılar.
• HFC soğutucu akışkanları algılar.
• HFO soğutucu akışkanları algılar.
• HCFO soğutucu akışkanları algılar.
• HC sınıfındaki R290 soğutucu akışkanını algılar.
• Uyumlu soğutucu akışkan karışımlarının tespitini destekler.
• Soğutucu akışkan türünün önceden seçilmesine ihtiyaç duymaz.
• DIN EN 14624 standardına göre test edilmiştir.
• Testo tarafından AB F-Gaz gerekliliklerine uygun olarak tanımlanmaktadır.
• 330 mm uzunluğunda esnek sensör probuna sahiptir.
• Kuğu boynu yapı dar alanlara erişimi kolaylaştırır.
• Sayısal görüntüleme moduna sahiptir.
• Çubuk grafik görüntüleme moduna sahiptir.
• Optik ve sesli kaçak uyarısı sağlar.
• Değiştirilebilir soğutucu akışkan sensörüne sahiptir.
• Sensör kullanıcı tarafından değiştirilebilir.
• Normal kullanım koşullarında sensör ömrü yaklaşık 2 yıl olarak belirtilmiştir.
• 1 ppm gösterim çözünürlüğü belirtilmiştir.
• 3 adet AA alkalin pil ile çalışır.
• Yaklaşık 10 saat pil ömrü sunar.
• Yaklaşık 296 gram ağırlığındadır.

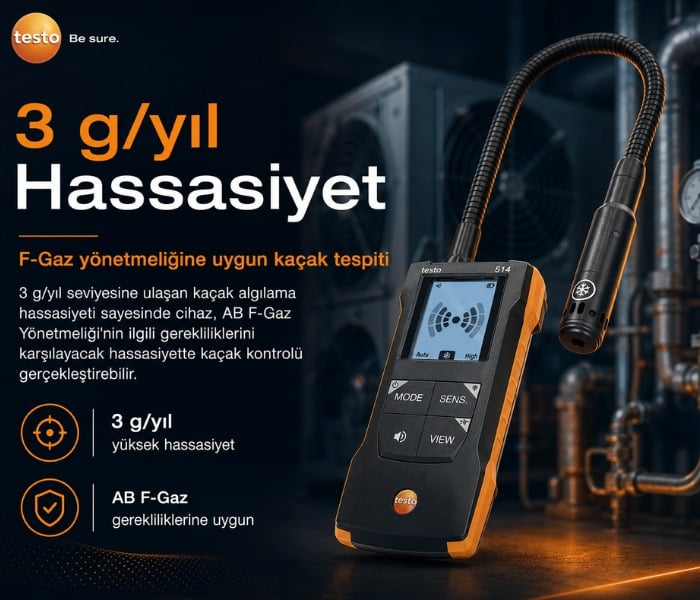

3 g/yıl Yüksek Hassasiyet

Testo 514'ün yüksek hassasiyet modunda belirtilen kaçak algılama seviyesi 3 g/yıl'dır.

Bu değer, uygun test koşullarında yıllık yaklaşık 3 gram soğutucu akışkan kaybına karşılık gelen düşük seviyeli kaçakların tespit edilebilmesini ifade eder.

Hassas kaçak algılama özellikle küçük sızıntıların büyük miktarda gaz kaybına dönüşmeden önce bulunmasına yardımcı olur.

İki Farklı Hassasiyet Seviyesi

Yüksek hassasiyet modu düşük seviyeli kaçakların aranmasında kullanılabilir. Daha büyük kaçakların bulunduğu ve ortamda yüksek miktarda soğutucu akışkanın biriktiği durumlarda düşük hassasiyet modu kaçak noktasının daha kolay lokalize edilmesine yardımcı olabilir.

2 Saniyeden Kısa Tepki Süresi

Testo 514'ün belirtilen tepki süresi 2 saniyeden kısadır.

Prob kaçak kaynağına yaklaştığında soğutucu akışkan yoğunluğundaki değişimin kısa sürede algılanması, bağlantı noktalarının art arda taranmasını ve sızıntının bulunduğu bölgenin daha hızlı daraltılmasını kolaylaştırır.

2 Saniyeden Kısa Toparlanma Süresi

Kaçak bölgesinden uzaklaşıldığında sensörün kısa sürede yeniden daha düşük seviyeye dönmesi, teknisyenin aynı sistem üzerindeki farklı noktaları art arda kontrol etmesine yardımcı olur.

DIN EN 14624 Standardına Göre Test Edilmiştir

Testo 514, klima ve soğutma sistemlerinde kullanılan elektronik soğutucu akışkan kaçak dedektörlerine yönelik DIN EN 14624 standardına göre test edilmiştir.

Bu özellik cihazın AC/R uygulamalarındaki profesyonel kaçak kontrolleri için tasarlandığını gösterir.

AB F-Gaz Uygulamaları

Testo, 3 g/yıl yüksek hassasiyet ve DIN EN 14624 test performansı sayesinde testo 514'ün AB F-Gaz gerekliliklerini karşıladığını belirtmektedir.

Saha uygulamalarında kaçak kontrol sıklığı ve yasal yükümlülükler kullanılan soğutucu akışkan, sistem kapasitesi ve yürürlükteki mevzuata göre ayrıca değerlendirilmelidir.

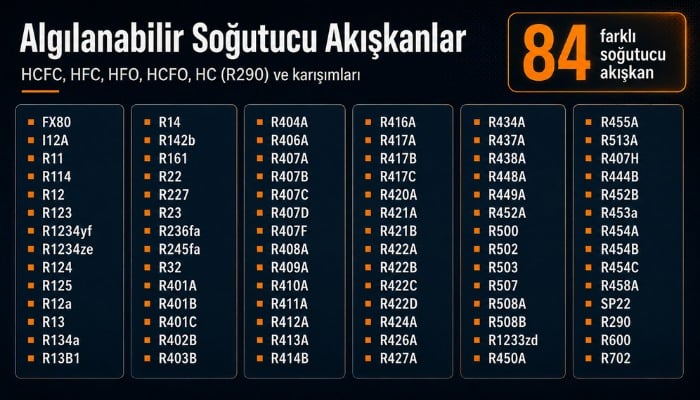

Hangi Soğutucu Akışkanları Algılar?

Testo'nun güncel teknik bilgisinde testo 514 aşağıdaki soğutucu akışkan gruplarını algılayabilir:

• HCFC
• HFC
• HFO
• HCFO
• HC – R290
• Uyumlu soğutucu akışkan karışımları

Soğutucu Akışkan Seçimi Gerekmez

Testo 514'ün önemli kullanım avantajlarından biri ölçümden önce cihaz menüsünden kullanılan soğutucu akışkanın seçilmesine ihtiyaç duyulmamasıdır.

Cihaz açıldıktan sonra sensör uygun hazırlık sürecini tamamlar ve teknisyen doğrudan kaçak şüphesi bulunan bölgeleri taramaya başlayabilir.

R290 Kaçak Tespiti

Testo'nun teknik verilerinde HC sınıfındaki R290, testo 514 tarafından algılanabilen soğutucu akışkanlar arasında açıkça belirtilmektedir.

R290 yanıcı bir hidrokarbon soğutucu akışkandır. R290 kullanılan sistemlerde yalnızca kaçak dedektörünün uygun olması yeterli değildir; çalışma alanındaki elektriksel ekipman, servis prosedürü, havalandırma ve kişisel güvenlik gereksinimleri de ilgili yanıcı soğutucu akışkan kurallarına uygun olmalıdır.

HFO Soğutucu Akışkanlarda Kullanım

Yeni nesil düşük GWP değerine sahip HFO ve HCFO soğutucu akışkan grupları testo 514'ün algılanabilir akışkanları arasında yer alır.

Bu yapı cihazın hem mevcut hem de yeni nesil klima, soğutma ve ısı pompası sistemlerinde geniş kullanım alanı bulmasına yardımcı olur.

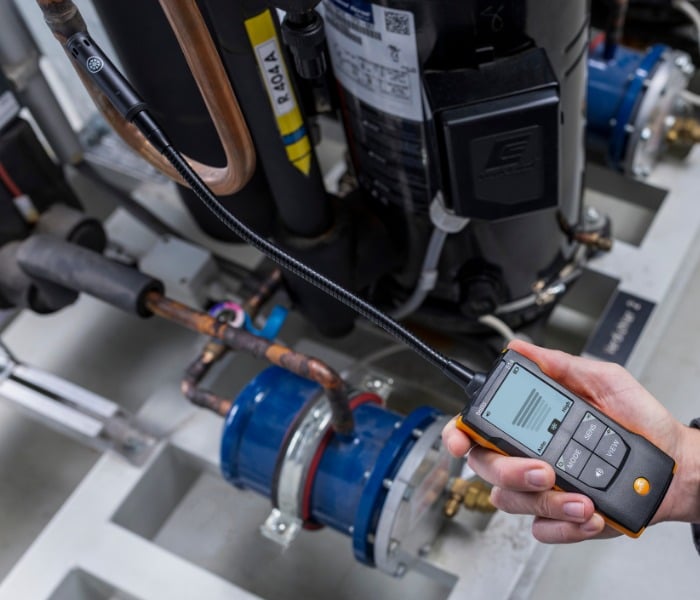

330 mm Esnek Kuğu Boynu Prob

Testo 514 üzerinde yaklaşık 330 mm uzunluğunda esnek ve dayanıklı sensör probu bulunur.

Kuğu boynu yapı teknisyenin prob ucunu servis vanalarının, boru bağlantılarının veya makine gövdesinin arkasındaki erişimi zor bölgelere yönlendirebilmesini sağlar.

Dar Alanlarda Kaçak Arama

Klima ve soğutma sistemlerinde sızıntılar her zaman kolay erişilebilen noktalarda oluşmayabilir.

Esnek prob aşağıdaki bölgelerin daha kolay kontrol edilmesine yardımcı olur:

• Rakor bağlantıları
• Servis vanaları
• Boru bağlantıları
• Kompresör çevresi
• Evaporatör bağlantıları
• Kondenser bağlantıları
• Lehim ve kaynak bölgeleri
• Dar cihaz içi boşluklar

Sayısal Gösterim Modu

Testo 514 kaçak sinyalini sayısal görüntüleme şeklinde gösterebilir.

Bu mod farklı tarama noktalarındaki algılanan sinyal seviyelerinin daha kolay karşılaştırılmasına yardımcı olur.

Çubuk Grafik Gösterimi

Sayısal gösterimin yanında çubuk grafik modu da kullanılabilir.

Prob kaçak kaynağına yaklaştıkça sinyal seviyesindeki artışın grafik üzerinde görsel olarak takip edilmesi sızıntı noktasının daha hızlı lokalize edilmesini kolaylaştırır.

1 ppm Çözünürlük Ne Anlama Gelir?

Testo'nun teknik verilerinde cihaz için 1 ppm çözünürlük belirtilmektedir.

Ancak testo 514'ün temel kullanım amacı ortam gaz konsantrasyonunu laboratuvar tipi nicel analiz cihazı gibi belirlemek değil, soğutucu akışkan kaçağının bulunmasını ve kaçak kaynağına yaklaşırken sinyal değişiminin takip edilmesini sağlamaktır.

Bu nedenle cihazdaki ppm gösterimi bir iş hijyeni gaz analizörü veya sertifikalı konsantrasyon ölçüm cihazı sonucu gibi değerlendirilmemelidir.

Optik Kaçak Alarmı

Algılanan soğutucu akışkan seviyesi yükseldikçe görsel uyarı kullanıcıya kaçak kaynağına yaklaşıldığına ilişkin bilgi verir.

Sesli Kaçak Alarmı

Görsel gösterime ek olarak sesli alarm kullanılması, teknisyenin gözünü sürekli ekranda tutmasına gerek kalmadan probu boru ve bağlantı noktaları boyunca hareket ettirebilmesini kolaylaştırır.

Kaçak Kaynağını Adım Adım Bulma

Bir sistemde yüksek miktarda soğutucu akışkan mevcutsa doğrudan hassas modda kesin sızıntı noktasını belirlemek zorlaşabilir.

Bu durumda önce genel kaçak bölgesi belirlenebilir, ardından prob daha yavaş hareket ettirilerek ve uygun hassasiyet seviyesi seçilerek kaçağın gerçek kaynağı daraltılabilir.

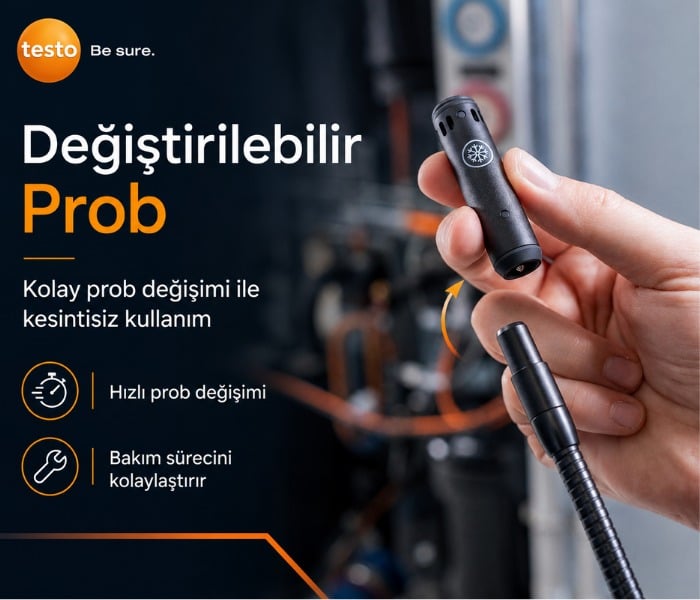

Değiştirilebilir Soğutucu Akışkan Sensörü

Testo 514'ün sensörü kullanıcı tarafından değiştirilebilir yapıdadır.

Sensör kullanım ömrünün sonuna ulaştığında veya değişim gerektiğinde cihazın tamamının servis için değiştirilmesine ihtiyaç duyulmadan uyumlu yeni sensör takılabilir.

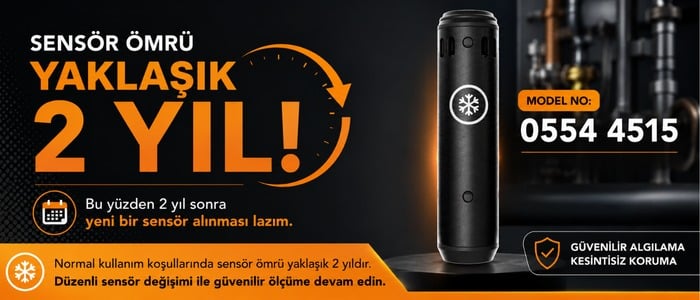

Sensör Ömrü

Testo'nun güncel teknik verilerinde sensörün normal kullanım koşullarındaki ömrü yaklaşık 2 yıl olarak belirtilmektedir.

Gerçek sensör ömrü kullanım yoğunluğu, algılanan gaz konsantrasyonları, ortam koşulları ve sensörün saklanma şekline bağlı olarak değişebilir.

Uyumlu Yedek Sensör

Testo 514 için uyumlu soğutucu akışkan sensörü ayrıca temin edilebilir.

Sensör değişiminde yalnızca cihazla uyumlu Testo yedek parçası kullanılmalıdır.

Testo 514 Nasıl Kullanılır?

1. Cihazı açın ve kullanıma hazır hale gelmesini bekleyin.
2. Kaçak kontrolü yapılacak sistemin çalışma koşullarını güvenli hale getirin.
3. Uygun hassasiyet seviyesini seçin.
4. Prob ucunu kaçak ihtimali bulunan bölgeye yaklaştırın.
5. Prob ucunu bağlantılar boyunca yavaş ve sistemli biçimde hareket ettirin.
6. Sesli ve görsel sinyal seviyesini takip edin.
7. Sinyal arttığında probu aynı bölge üzerinde daha yavaş hareket ettirin.
8. Gerekirse hassasiyet seviyesini değiştirerek kaçak noktasını daraltın.
9. Aynı bölgeyi farklı yönlerden tekrar kontrol ederek sonucu doğrulayın.

Prob Ne Kadar Hızlı Hareket Ettirilmelidir?

Kaçak aramasında sensör probunun bağlantı noktaları boyunca aşırı hızlı hareket ettirilmemesi önemlidir.

2 saniyeden kısa tepki süresine rağmen küçük sızıntıların güvenilir şekilde fark edilebilmesi için prob ucunun potansiyel kaçak bölgelerinde kontrollü ve sistematik şekilde gezdirilmesi gerekir.

Prob Kaçak Noktasına Ne Kadar Yakın Tutulmalıdır?

Sensör ucunun potansiyel kaçak noktasına mümkün olduğunca yakın tutulması algılama performansını artırır.

Ancak prob ucunun yağ, sıvı veya kirli yüzeylerle doğrudan temas ettirilmesinden kaçınılmalıdır.

Klima Sistemlerinde Kullanım

Split klima, ticari klima ve farklı iklimlendirme sistemlerinde boru bağlantıları, servis vanaları, rakorlar ve iç/dış ünite bağlantıları kontrol edilebilir.

Soğutma Sistemlerinde Kullanım

Soğuk oda, endüstriyel soğutma, ticari soğutucu ve farklı refrigerasyon sistemlerinde düşük seviyeli gaz kaçaklarının araştırılması için kullanılabilir.

Isı Pompası Sistemlerinde Kullanım

Yeni nesil ısı pompası sistemlerindeki soğutucu akışkan devrelerinde servis ve bakım sırasında sızıntı kontrolü gerçekleştirilebilir.

Servis Vanalarında Kaçak Kontrolü

Servis vanalarının kapak, çekirdek ve bağlantı bölgeleri soğutucu akışkan kaçaklarının görülebileceği önemli kontrol noktaları arasındadır.

Esnek prob bu bölgelerin çevresinde yavaşça gezdirilerek kaçak sinyali kontrol edilebilir.

Boru Rakorlarında Kaçak Kontrolü

Flare ve diğer mekanik bağlantı bölgeleri servis sırasında sistemli şekilde kontrol edilebilir.

Bir kaçak tespit edildiğinde yalnızca gaz eklemek yerine kaçağın mekanik nedeni giderilmeli ve sistem uygun prosedürle tekrar kontrol edilmelidir.

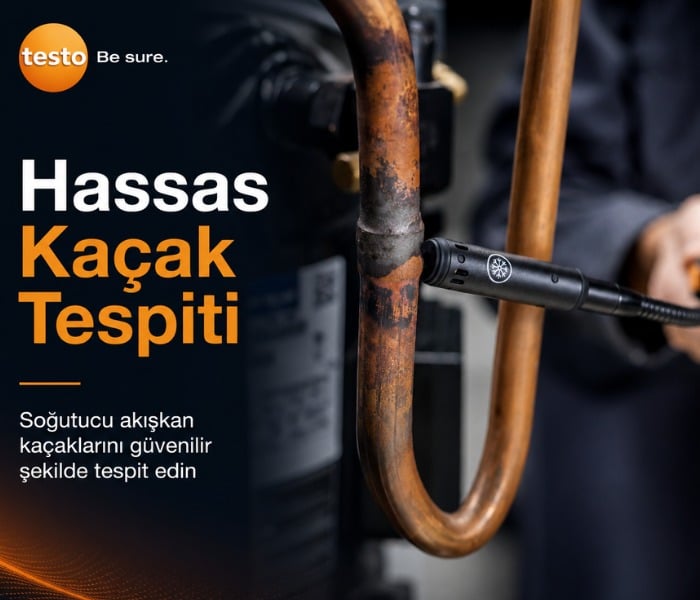

Kaynak ve Lehim Bölgelerinin Kontrolü

Soğutucu akışkan borularındaki kaynak ve lehim bağlantıları prob ile çevresel olarak taranarak olası düşük seviyeli sızıntılar araştırılabilir.

Evaporatör ve Kondenser Kontrolü

Erişilebilen serpantin bağlantıları, dağıtıcı bölgeleri ve bağlantı noktaları kontrollü biçimde taranabilir.

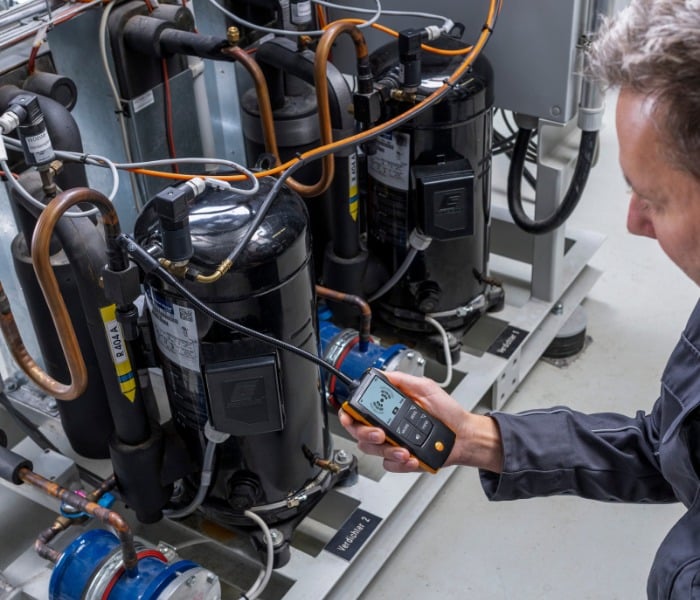

Kompresör Çevresinde Kullanım

Kompresör bağlantıları, servis portları ve uygun erişilebilir boru bölgeleri soğutucu akışkan kaçağı açısından kontrol edilebilir.

Rüzgâr ve Hava Akımına Dikkat

Güçlü hava akımı kaçan soğutucu akışkanı sensör ucundan uzaklaştırarak küçük kaçakların bulunmasını zorlaştırabilir.

Mümkün olduğunda fan, güçlü havalandırma veya cereyanın ölçüm bölgesindeki etkisi azaltılmalıdır.

Kirli Prob Yanlış Sonuçlara Neden Olabilir

Sensör ucunun yağ, temizlik kimyasalı, yoğun nem veya farklı maddelerle kirlenmesi sensör performansını etkileyebilir.

Prob ve sensör üreticinin bakım talimatlarına uygun şekilde temiz ve korumalı tutulmalıdır.

Koruyucu Kapak

Cihaz kullanılmadığında sensörün korunmasına yardımcı olmak amacıyla ürünle birlikte koruyucu kapak verilir.

Sensörün taşıma ve saklama sırasında fiziksel darbelerden ve kirlenmeden korunması kullanım ömrü açısından önemlidir.

3 Adet AA Pil ile Çalışma

Testo 514, 3 adet değiştirilebilir AA alkalin pil ile çalışır.

AA pil kullanımı saha servisinde özel bir şarj cihazına ihtiyaç duymadan gerektiğinde hızlı pil değişimi yapılabilmesini sağlar.

Yaklaşık 10 Saat Pil Ömrü

Üretici teknik verilerinde batarya ömrü yaklaşık 10 saat olarak belirtilmektedir.

Gerçek çalışma süresi pil kalitesine, kullanım koşullarına ve alarm yoğunluğuna bağlı olarak farklılık gösterebilir.

Çalışma Sıcaklığı

Testo 514, -10°C ile +50°C arasındaki çalışma sıcaklıklarında kullanılabilir.

Çalışma Nemi

Güncel Testo teknik verisine göre cihazın belirtilen çalışma nemi %10–80 RH arasındadır.

Yoğuşma ve sensörün doğrudan sıvı ile teması önlenmelidir.

Saklama Sıcaklığı

Cihazın belirtilen saklama sıcaklığı -20°C ile +60°C arasındadır.

135 × 60 × 28 mm Kompakt Gövde

Testo 514 ana gövdesi yaklaşık 135 × 60 × 28 mm ölçülerindedir.

Kompakt el tipi yapı servis çantasında kolay taşınmasını ve tek elle kontrol edilebilmesini sağlar.

Yaklaşık 296 Gram Ağırlık

Cihaz yaklaşık 296 gram ağırlığındadır.

Hafif el tipi tasarım özellikle çok sayıda sistemin kontrol edildiği servis ve bakım çalışmalarında kullanım kolaylığı sağlar.

Testo 514 Kullanım Alanları

• Split klima servisleri
• VRF / VRV sistemleri
• Isı pompaları
• Soğuk odalar
• Ticari soğutma sistemleri
• Endüstriyel soğutma tesisleri
• Chiller sistemlerinin uygun soğutucu devreleri
• Soğutucu akışkan boru tesisatları
• Bakım ve servis çalışmaları
• Devreye alma kontrolleri
• Periyodik kaçak kontrolü
• Arıza tespit uygulamaları

Testo 514'ün Öne Çıkan Avantajları

• 3 g/yıl yüksek hassasiyet
• 14 g/yıl düşük hassasiyet modu
• 2 saniyeden kısa tepki süresi
• DIN EN 14624'e göre test edilmiş yapı
• HCFC, HFC, HFO, HCFO ve HC R290 algılama
• Soğutucu akışkan karışımlarını algılama
• Gaz türü seçmeden hızlı kullanım
• 330 mm esnek kuğu boynu prob
• Sayısal gösterim
• Çubuk grafik gösterimi
• Sesli ve optik alarm
• Değiştirilebilir sensör
• Yaklaşık 2 yıl belirtilen sensör ömrü
• 3 adet AA pil ile çalışma
• Yaklaşık 10 saat pil ömrü
• Kompakt ve hafif gövde
• Taşıma çantası

Teknik Özellikler

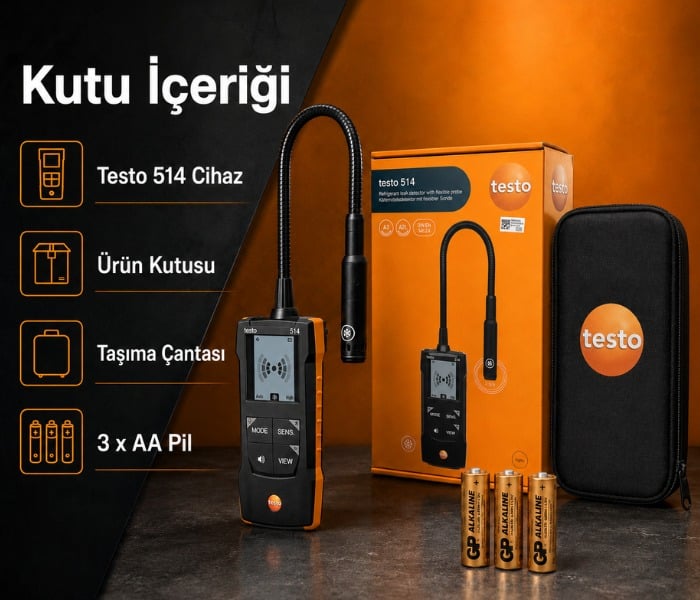

Standart Kutu İçeriği

Kutu içeriği bilgisi: Güncel Testo Türkiye ürün sayfasında standart teslimat kapsamı soğutucu akışkan sensörü, taşıma çantası, piller ve koruyucu kapak olarak listelenmektedir. Elinizdeki stok paketinde ayrıca basılı kullanım kılavuzu veya üretici test dokümanı bulunuyorsa bunlar stok içeriğine göre ayrıca belirtilebilir.

Algılanabilir gaz bilgisi: Güncel Testo teknik verileri HCFC, HFC, HFO, HCFO, HC (R290) ve soğutucu akışkan karışımlarını açıkça belirtmektedir. Güncel resmi ürün sayfasında toplam “84 gaz” şeklinde sabit bir adet verilmediğinden uyumluluğun gaz grupları üzerinden belirtilmesi daha doğrudur.

1 ppm bilgisi: Teknik veride 1 ppm çözünürlük belirtilmiş olsa da testo 514'ün ana amacı profesyonel soğutucu akışkan kaçağını bulmak ve kaçak kaynağını lokalize etmektir. Bir iş hijyeni veya laboratuvar tipi nicel gaz konsantrasyon analizörü olarak değerlendirilmemelidir.

R290 güvenlik bilgisi: R290 yanıcı bir hidrokarbon soğutucu akışkandır. R290 kullanılan sistemlerde kaçak tespiti yalnızca eğitimli personel tarafından, yanıcı soğutucu akışkanlarla çalışmaya ilişkin güvenlik prosedürlerine uygun şekilde yapılmalıdır.

F-Gaz bilgisi: Testo, testo 514'ün 3 g/yıl hassasiyet ve DIN EN 14624'e göre test edilmiş performansıyla AB F-Gaz gerekliliklerini karşıladığını belirtmektedir. Belirli bir saha veya yasal kontrol işleminin uygunluğu için yürürlükteki mevzuat ve servis prosedürleri ayrıca dikkate alınmalıdır.
