Testo 515 Ex Yanıcı Gaz Kaçağı Tespit Cihazı | 0563 1515
Testo 515 Ex Yanıcı Gaz Kaçak Dedektörü | 0563 1515

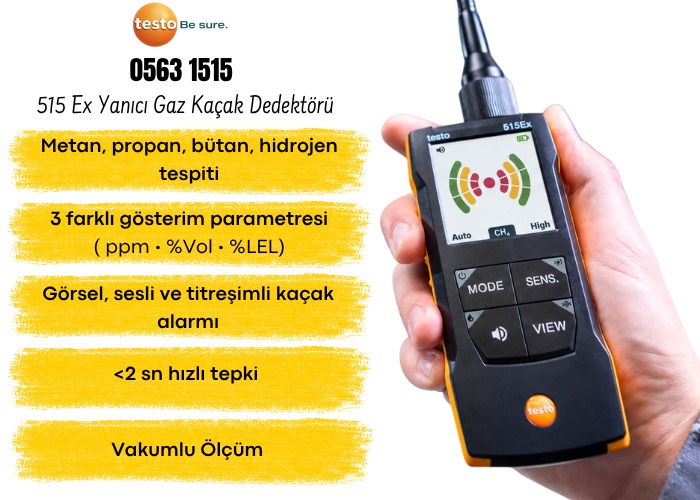

Testo 515 Ex, doğalgaz, LPG ve farklı yanıcı gaz sistemlerinde kaçakların tespit edilmesi için kullanılan taşınabilir gaz kaçak dedektörüdür. Metan (CH₄), propan (C₃H₈), bütan (C₄H₁₀) ve hidrojen (H₂) gazlarını 1 ppm ile %1,0 hacim aralığında algılayabilir.
2 saniyenin altındaki tepki süresi, fan destekli aktif gaz örnekleme sistemi, 295 mm esnek prob, ppm / % hacim / %LEL gösterimi, sesli-görsel-titreşimli alarm ve üç farklı kaçak hassasiyet seviyesi sayesinde gaz tesisatlarında kaçak noktasının bulunmasını kolaylaştırır.
Öne Çıkan Özellikler
- Metan (CH₄) algılama
- Propan (C₃H₈) algılama
- Bütan (C₄H₁₀) algılama
- Hidrojen (H₂) algılama
- 1 ppm – %1,0 hacim ölçüm aralığı
- 999 ppm'e kadar 1 ppm çözünürlük
- 999 ppm üzerindeki değerlerde %0,1 hacim çözünürlüğü
- ppm / vol.% / %LEL gösterim seçenekleri
- <2 saniye tepki süresi
- Fan destekli aktif gaz örnekleme
- 295 mm esnek ölçüm probu
- Sesli, görsel ve titreşimli alarm
- Sayısal değer / çubuk grafik / trend eğrisi gösterimi
- Manuel ve otomatik çalışma modu
- LOW / HIGH / HIGH+ hassasiyet seviyeleri
- HIGH+ modunda 1 g/yıl seviyesine kadar kaçak algılama
- ATEX Zone 2 uygulamalarına uygun Ex tasarım
- Dahili 3400 mAh şarj edilebilir lityum batarya
- Yaklaşık 8 saat çalışma süresi

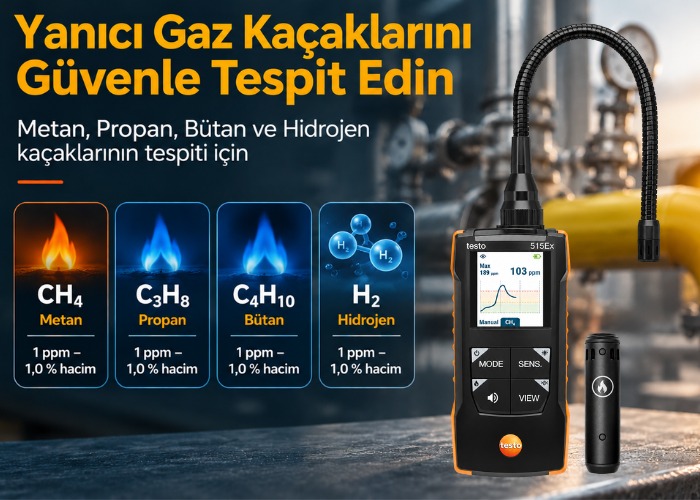

Algılanabilen Gazlar
Testo 515 Ex; metan, propan, bütan ve hidrojen gazlarının kaçak tespitinde kullanılabilir.
- Metan (CH₄): 1 ppm – %1,0 hacim
- Propan (C₃H₈): 1 ppm – %1,0 hacim
- Bütan (C₄H₁₀): 1 ppm – %1,0 hacim
- Hidrojen (H₂): 1 ppm – %1,0 hacim
1 ppm Çözünürlük
Gaz konsantrasyonu 999 ppm'e kadar 1 ppm çözünürlükle görüntülenebilir. 999 ppm üzerindeki değerlerde çözünürlük %0,1 hacim olarak belirtilmiştir.
Çözünürlük, ekranda gösterilebilen en küçük değişim adımını ifade eder; kaçak oranı hassasiyeti ile aynı teknik özellik değildir.
ppm, % Hacim ve %LEL Gösterimi
Testo 515 Ex, algılanan gaz seviyesini ppm, hacim yüzdesi (vol.%) veya %LEL birimlerinde görüntüleyebilir.
%LEL gösterimi, ölçülen konsantrasyonun ilgili gazın alt patlama sınırına göre değerlendirilmesini sağlar. Bu değer, doğrudan gaz hacim yüzdesiyle aynı birim değildir.
<2 Saniye Tepki Süresi
Cihazın tepki ve geri kazanım süresi 2 saniyenin altındadır. Gaz yoğunluğundaki değişimlerin hızlı şekilde izlenmesi, probun kaçak kaynağına yaklaştırılması sırasında yön tayinini kolaylaştırır.

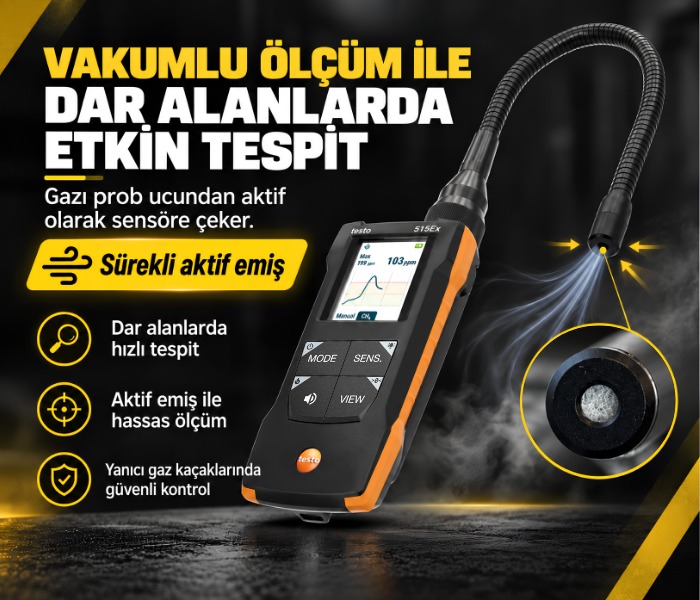

Fan Destekli Aktif Gaz Örnekleme
Testo 515 Ex, çevredeki hava örneğini sensöre yönlendiren fan destekli aktif emiş sistemine sahiptir. Bu yapı boru bağlantıları, vana çevreleri ve dar tesisat noktalarında gaz örneğinin sensöre taşınmasına yardımcı olur.
3 Kaçak Hassasiyet Seviyesi
Otomatik çalışma modunda LOW, HIGH ve HIGH+ olmak üzere üç farklı hassasiyet seviyesi seçilebilir.
- HIGH+: 1 g/yıl
- HIGH: 3 g/yıl
- LOW: 14 g/yıl
Bu değerler cihazın kaçak arama hassasiyet seviyelerini ifade eder; gaz konsantrasyonu doğruluğu veya ölçüm çözünürlüğü değildir.

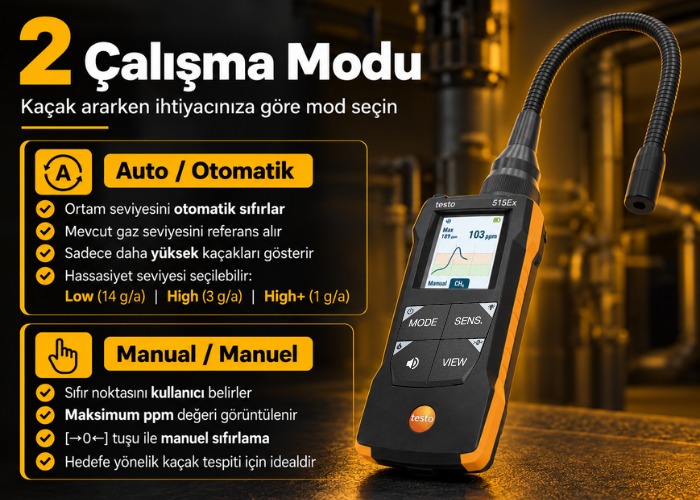

Manuel ve Otomatik Çalışma Modu
Manuel modda referans sıfırlama işlemi kullanıcı tarafından gerçekleştirilir ve ölçüm süresince görülen maksimum ppm değeri takip edilebilir.
Otomatik modda cihaz yaklaşık 3 saniyelik aralıklarla mevcut gaz seviyesini referans alarak yeniden sıfırlama yapar. Bu fonksiyon, kaçak kaynağına yaklaşıldıkça oluşan konsantrasyon artışlarının izlenmesini kolaylaştırır.

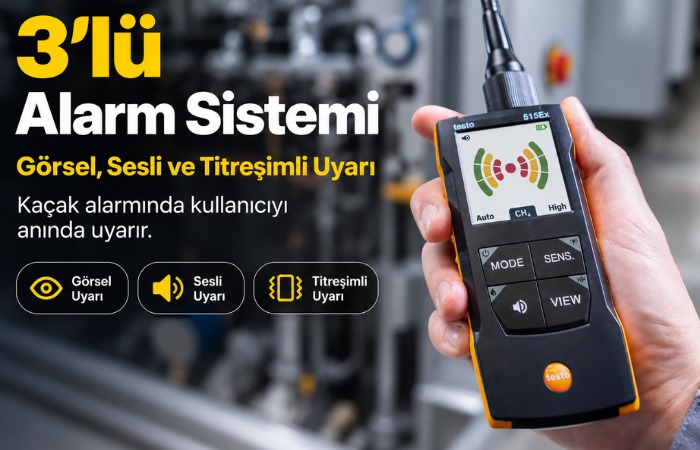

Sesli, Görsel ve Titreşimli Alarm
Gaz seviyesindeki değişimler sesli uyarı, görsel bildirim ve titreşim yoluyla kullanıcıya aktarılabilir. Çoklu alarm yapısı, kullanıcının kaçak arama sırasında yalnızca ekrana bağlı kalmadan değişimleri takip etmesine yardımcı olur.

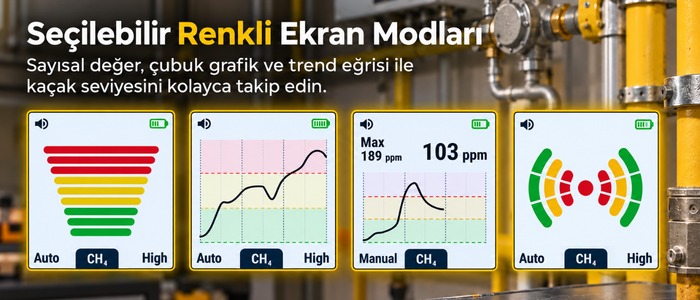

Renkli Ekran ve Üç Gösterim Modu
Renkli ekran üzerinde ölçüm sonuçları sayısal değer, çubuk grafik veya trend eğrisi şeklinde görüntülenebilir.
Trend ve grafik gösterimleri, prob farklı noktalarda gezdirilirken gaz seviyesindeki artış ve azalışların karşılaştırılmasını kolaylaştırır.

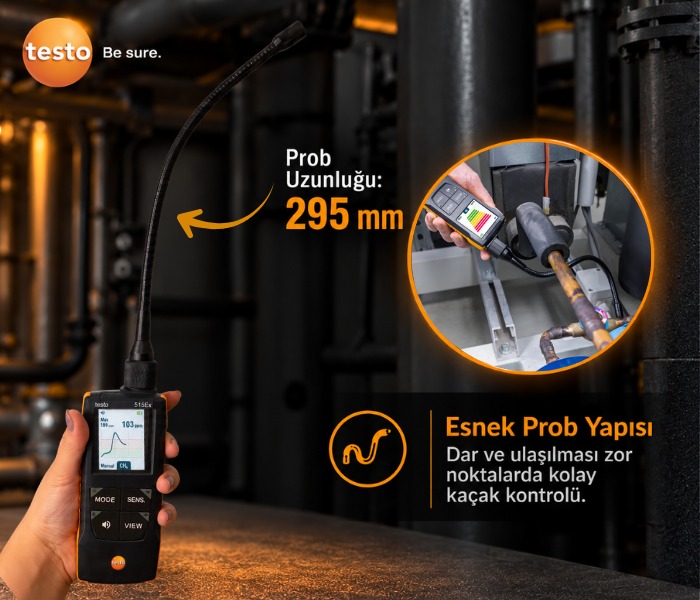

295 mm Esnek Prob

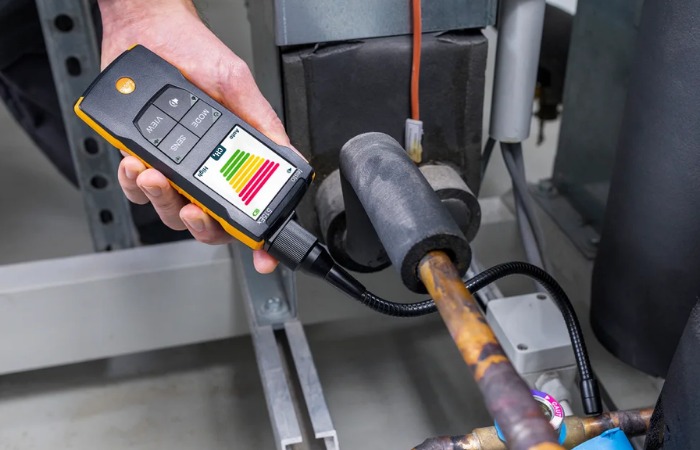

295 mm uzunluğundaki esnek prob şaftı, boru arkaları, vana çevreleri, dar tesisat boşlukları ve erişimin sınırlı olduğu bağlantı noktalarının kontrol edilmesini kolaylaştırır.
ATEX Zone 2 Uygulamaları
Gönderilen ürün bilgilerine göre Testo 515 Ex, ATEX sertifikalı ve Zone 2 sınıfındaki uygulamalara uygun Ex korumalı tasarıma sahiptir.
Ex uygunluğu yalnızca cihazın belirtilen sınıflandırması ve üretici kullanım koşulları kapsamında değerlendirilmelidir. Kullanılacak çalışma alanının ATEX bölge sınıflandırması ayrıca dikkate alınmalıdır.

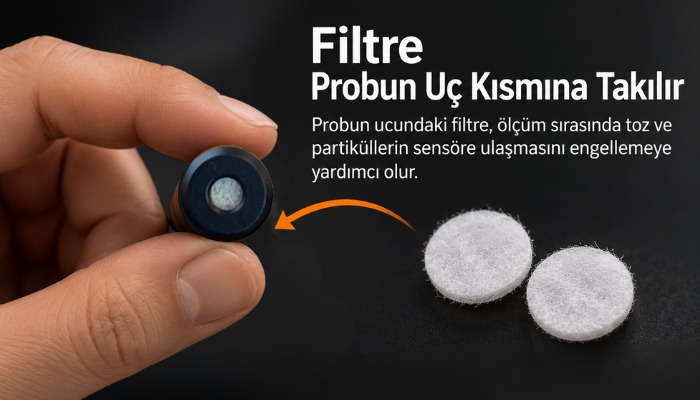

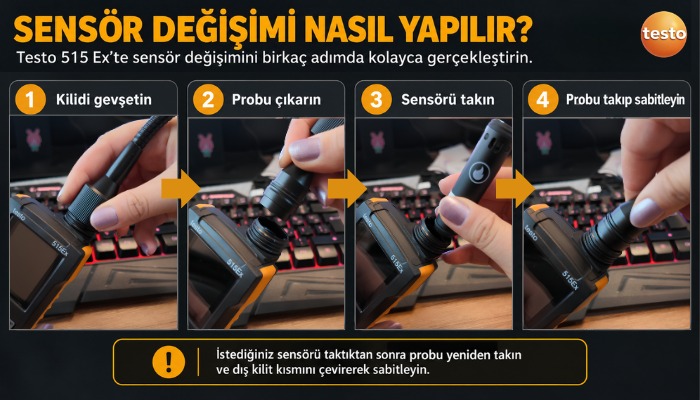

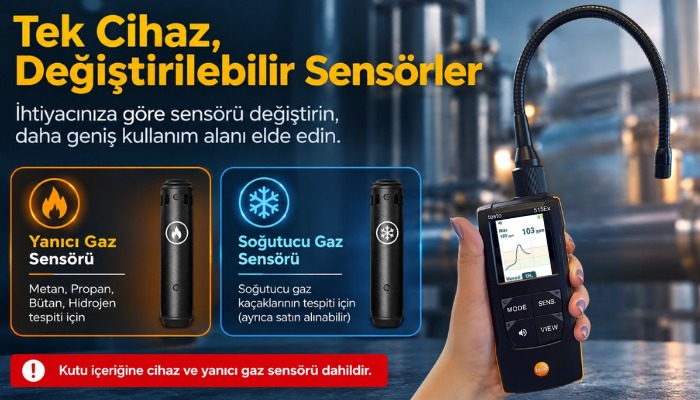

Sensör ve Filtre Yapısı
Testo 515 Ex'in sensör ve filtre yapısı değiştirilebilir şekilde belirtilmiştir. Sensör için normal kullanım koşullarında yaklaşık 2 yıl kullanım ömrü verilmektedir.
Gerçek sensör kullanım ömrü ortam koşullarına, kullanım sıklığına ve bakım durumuna bağlı olarak değişebilir.
3400 mAh Şarj Edilebilir Batarya
Cihaz dahili 3400 mAh şarj edilebilir lityum batarya ile çalışır. Belirtilen çalışma süresi yaklaşık 8 saattir.
Şarj işlemi USB-C bağlantısı üzerinden gerçekleştirilebilir.
Kullanım Alanları
- Doğalgaz tesisatları
- LPG tesisatları
- Kazan daireleri
- Gaz dağıtım hatları
- Vana ve regülatör çevreleri
- Boru bağlantı noktaları
- Endüstriyel yanıcı gaz sistemleri
- Hidrojen kullanılan sistemlerde kaçak arama
- Periyodik bakım ve tesisat kontrolleri
- Teknik servis uygulamaları
Teknik Özellikler
| Marka | Testo |
| Model | 515 Ex |
| Ürün Kodu | 0563 1515 |
| Ürün Tipi | Yanıcı gaz kaçak dedektörü |
| Algılanan Gazlar | Metan (CH₄) / Propan (C₃H₈) / Bütan (C₄H₁₀) / Hidrojen (H₂) |
| Metan Ölçüm Aralığı | 1 ppm – %1,0 hacim CH₄ |
| Propan Ölçüm Aralığı | 1 ppm – %1,0 hacim C₃H₈ |
| Bütan Ölçüm Aralığı | 1 ppm – %1,0 hacim C₄H₁₀ |
| Hidrojen Ölçüm Aralığı | 1 ppm – %1,0 hacim H₂ |
| Çözünürlük | 1 ppm; 999 ppm üzerindeki değerlerde %0,1 hacim |
| Gösterim Birimleri | ppm / vol.% / %LEL |
| HIGH+ Kaçak Hassasiyeti | 1 g/yıl |
| HIGH Kaçak Hassasiyeti | 3 g/yıl |
| LOW Kaçak Hassasiyeti | 14 g/yıl |
| Tepki Süresi | <2 saniye |
| Gaz Örnekleme | Fan destekli aktif emiş |
| Prob Uzunluğu | 295 mm |
| Prob Yapısı | Esnek |
| Çalışma Modları | Manuel / Otomatik |
| Alarm | Sesli / Görsel / Titreşimli |
| Ekran Gösterimleri | Sayısal değer / Çubuk grafik / Trend eğrisi |
| Sensör Ömrü | Normal kullanım koşullarında yaklaşık 2 yıl |
| Ex Koruma | ATEX, Zone 2 uygulamalarına uygun |
| Çalışma Sıcaklığı | -10°C – +50°C |
| Çalışma Nemi | %0 – %80 RH |
| Saklama Sıcaklığı | -20°C – +60°C |
| Batarya | Dahili şarj edilebilir lityum batarya, 3400 mAh |
| Çalışma Süresi | Yaklaşık 8 saat |
| Şarj Bağlantısı | USB-C |

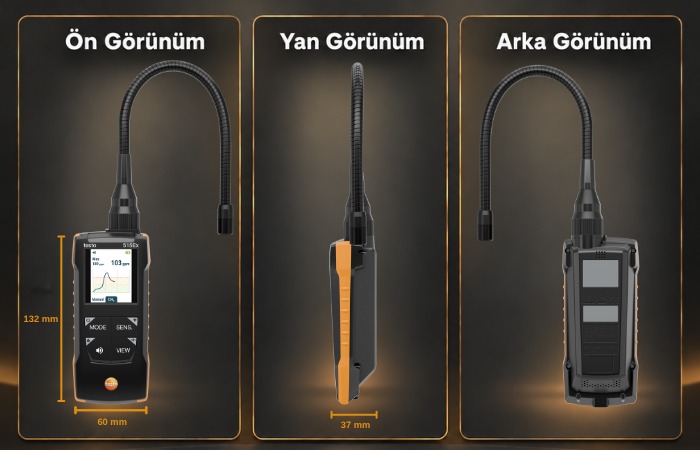

| Boyutlar | 132 × 60 × 37 mm |
| Ağırlık | Yaklaşık 291 g |
Sık Sorulan Sorular
Testo 515 Ex hangi gazları algılar?
Gönderilen teknik bilgilere göre metan, propan, bütan ve hidrojen gazlarını algılayabilir.
1 g/yıl ne anlama gelir?
Bu değer HIGH+ modundaki kaçak algılama hassasiyetini ifade eder. Gaz konsantrasyonu çözünürlüğü veya ölçüm doğruluğu değildir.
%LEL nedir?
%LEL, ölçülen gaz konsantrasyonunun gazın alt patlama sınırına göre yüzdesel olarak gösterilmesidir.
ATEX Zone 2 alanlarında kullanılabilir mi?
Gönderilen ürün bilgilerine göre cihaz Zone 2 uygulamalarına uygun Ex korumalı tasarıma sahiptir. Kullanım yapılacak alanın sınıflandırması ve üretici talimatları ayrıca dikkate alınmalıdır.
Sensör değiştirilebilir mi?
Gönderilen ürün bilgilerinde sensör ve filtrenin değiştirilebilir yapıda olduğu belirtilmiştir.
