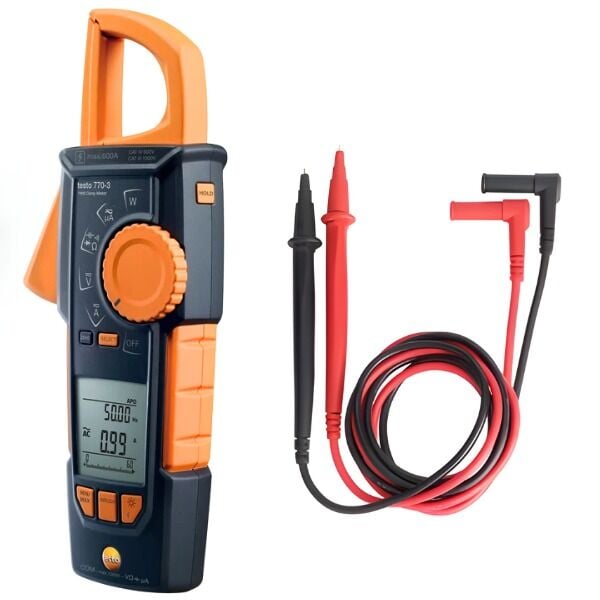

Testo 770-3 Çantalı Bluetooth’lu Pens Ampermetre Seti

Testo 770-3 Çantalı Bluetooth’lu Pens Ampermetre Seti

Testo 770-3 Bluetooth'lu pens ampermetre, elektrik panoları ve dar kablo alanlarında AC/DC akım, AC/DC gerilim ve çok sayıda elektriksel parametrenin ölçülmesi için geliştirilmiş profesyonel TRMS pens ampermetredir. Hareketli ve cihaz gövdesinin içine tamamen geri çekilebilen özel pens kolu, sıkışık iletken grupları içerisinden ölçülecek kablonun daha kolay kavranmasına yardımcı olur.

Güncel 0590 7703 02 versiyonu; 600 A'ya kadar AC/DC akım, 1000 V'a kadar AC/DC gerilim, 600 µA seviyesine kadar düşük akım, direnç, kapasitans, frekans, süreklilik, diyot, kalkış akımı ve güç ölçümlerini destekler. Bluetooth bağlantısı sayesinde ölçüm değerleri testo Smart App üzerinden akıllı telefon veya tablette görüntülenebilir, grafik halinde takip edilebilir ve ölçüm raporlarına aktarılabilir.

CAT IV 600 V / CAT III 1000 V ölçüm kategorisine sahip Testo 770-3; elektrik bakım, HVAC, pano kontrolü, motor ve makine servisleri ile profesyonel saha uygulamalarında çok yönlü kullanım sunar. Set içerisinde taşıma çantası, ölçüm kabloları, piller ve Testo test protokolü bulunur.

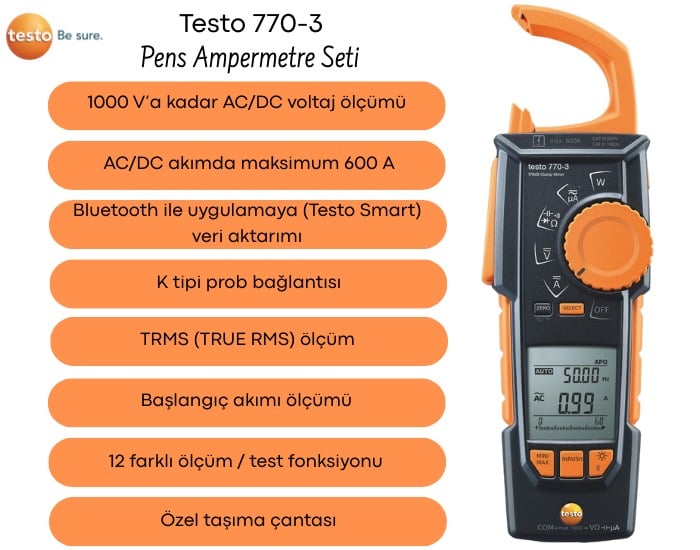

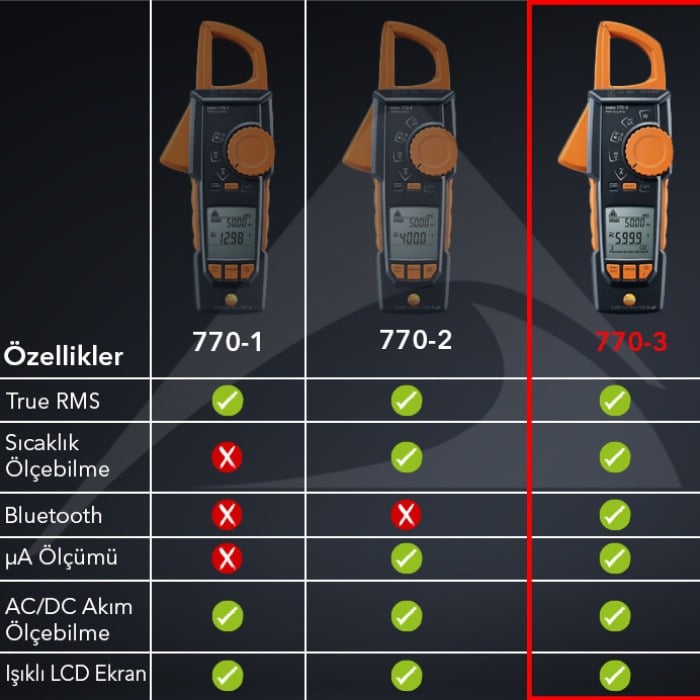

Testo 770-3 Bluetooth Pens Ampermetre Özellikleri

• 600 A'ya kadar AC ve DC akım ölçümü yapabilir.
• 1000 V'a kadar AC ve DC gerilim ölçümünü destekler.
• True RMS / TRMS ölçüm teknolojisine sahiptir.
• Düşük akım uygulamaları için AC/DC µA ölçümünü destekler.
• Güncel versiyonda µA ölçüm aralığı 600 µA'ya kadar çıkar.
• Kalkış / başlatma akımı ölçüm fonksiyonuna sahiptir.
• Aktif güç ölçümü yapabilir.
• Reaktif güç ölçümünü destekler.
• Görünür güç ölçümünü destekler.
• Güç faktörü ölçümü yapabilir.
• 60 MΩ'a kadar direnç ölçebilir.
• 60.000 µF'a kadar kapasitans ölçebilir.
• 10 kHz'e kadar frekans ölçümünü destekler.
• Süreklilik testi yapabilir.
• Diyot testi yapabilir.
• Opsiyonel adaptör ve K tipi termokupl ile sıcaklık ölçebilir.
• Bluetooth bağlantısına sahiptir.
• testo Smart App ile kullanılabilir.
• Uyumlu diğer Testo Bluetooth ölçüm cihazlarıyla haberleşebilir.
• Ölçüm değerleri mobil cihaz ekranından takip edilebilir.
• Ölçüm eğrileri grafik halinde görüntülenebilir.
• Ölçüm sonuçları kaydedilebilir ve raporlanabilir.
• Hareketli pens kolu cihaz gövdesinin içine tamamen geri çekilebilir.
• Dar elektrik panolarındaki sıkışık iletkenlere erişimi kolaylaştırır.
• Geniş iki satırlı LCD ekrana sahiptir.
• Arka ekran aydınlatmasını destekler.
• HOLD değer sabitleme fonksiyonuna sahiptir.
• CAT IV 600 V / CAT III 1000 V ölçüm kategorisine sahiptir.
• 3 adet AAA pil ile çalışır.
• Taşıma çantasıyla birlikte sunulur.

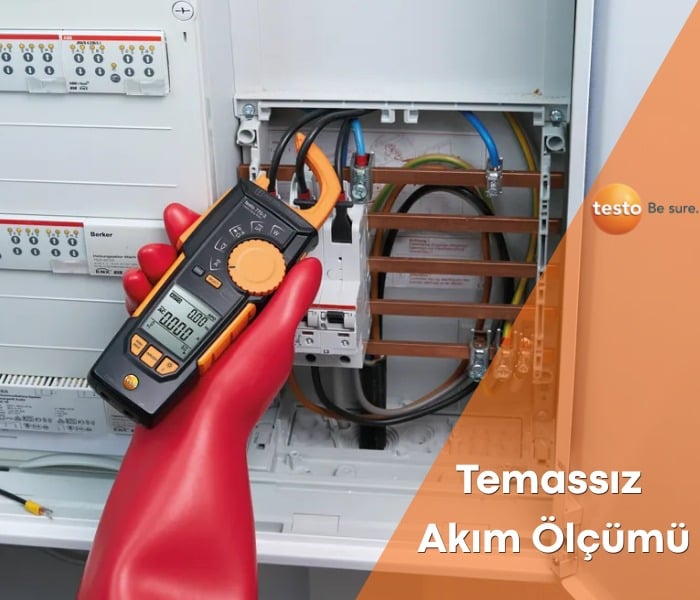

600 A AC/DC Pens Akım Ölçümü

Testo 770-3, pens üzerinden 600 A'ya kadar alternatif ve doğru akım ölçümü gerçekleştirebilir.

Pens ile akım ölçümü yapılırken elektrik devresinin kesilip seri bağlantı yapılmasına gerek kalmaz. Ölçülecek iletken pens ağzının içerisine alınarak üzerinden geçen akım değeri okunabilir.

AC ve DC Akım Ölçümü

Cihaz hem alternatif akım hem de doğru akım uygulamalarında kullanılabilir. Bu özellik klasik AC pens ampermetrelere göre kullanım alanını genişletir.

DC akım ölçümü özellikle DC güç sistemleri, batarya uygulamaları, güneş enerjisi sistemleri ve uygun DC elektrik devrelerinin kontrolünde avantaj sağlar.

Pens ile Akım Ölçümünde Tek İletken Kullanılmalıdır

Akım ölçümü sırasında pens ağzının içerisine yalnızca ölçülmek istenen tek iletken alınmalıdır.

Örneğin tek fazlı bir kablonun faz ve nötr iletkenleri aynı anda pensin içerisinden geçirilirse ters yöndeki manyetik alanlar birbirini büyük ölçüde dengeleyeceğinden cihaz gerçek yük akımını göstermez.

Geri Çekilebilir Hareketli Pens Kolu

Testo 770 serisinin en ayırt edici özelliklerinden biri özel kavrama mekanizmasıdır. Pensin hareketli kollarından biri tamamen cihaz gövdesinin içerisine geri çekilebilir.

Bu yapı özellikle elektrik panolarında birbirine çok yakın yerleştirilmiş kabloların arasından yalnızca ölçülecek iletkenin kavranmasını kolaylaştırır.

Dar Elektrik Panolarında Kullanım

Standart pens ampermetrelerde geniş pens çenesi nedeniyle sıkışık kablo gruplarına erişim zor olabilir. Testo 770-3'ün geri çekilebilir kol yapısı, bu tip dar uygulamalarda ölçüm işlemini kolaylaştırmak üzere tasarlanmıştır.

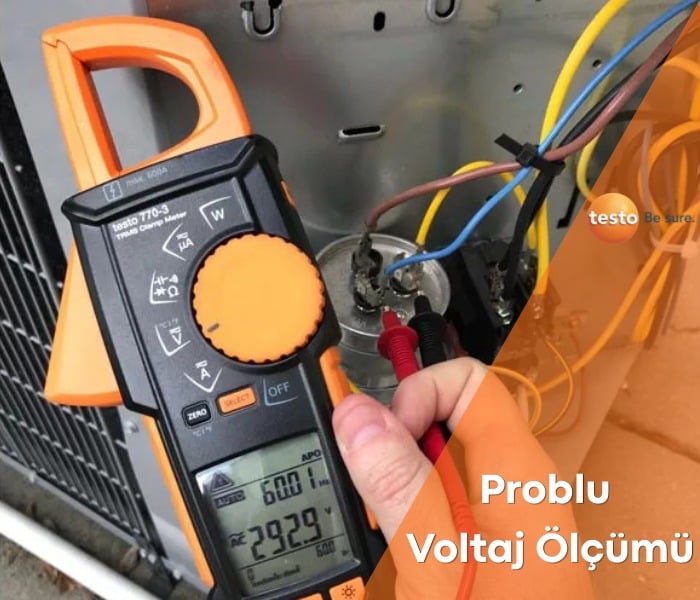

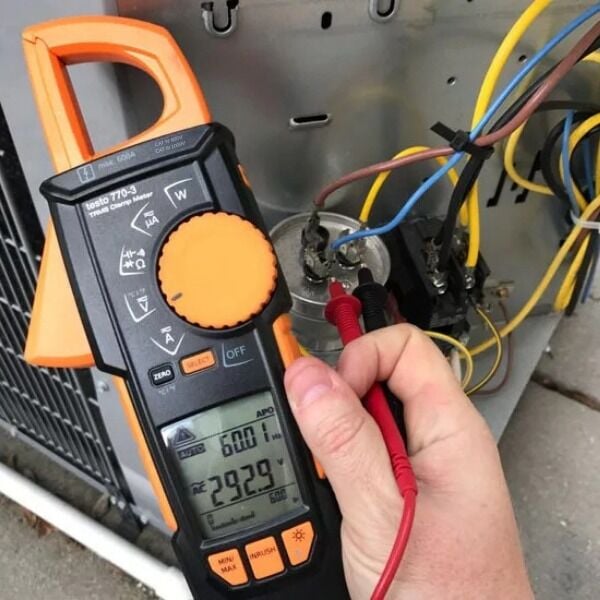

1000 V AC/DC Gerilim Ölçümü

Güncel Testo 770-3, 1000 V'a kadar AC ve DC gerilim ölçümünü destekler.

Yeni 770-3 ile Eski 770-3 Arasındaki Gerilim Farkı

Testo 770-3'ün eski teknik dokümanlarında maksimum gerilim ölçüm aralığı 600 V olarak görülebilir. Güncel 0590 7703 02 ürün revizyonunda ise ölçüm aralığı 1000 V'a kadar genişletilmiştir.

Bu ürün sayfasındaki teknik bilgiler güncel 0590 7703 02 versiyonu esas alınarak hazırlanmıştır.

True RMS / TRMS Ölçüm

Testo 770-3 True RMS ölçüm teknolojisini kullanır. TRMS, sinüs dalgası ideal olmayan AC sinyallerin etkin değerinin daha doğru değerlendirilmesine yardımcı olur.

Frekans konvertörü, elektronik güç kaynağı ve farklı anahtarlamalı yüklerin bulunduğu modern elektrik sistemlerinde bu özellik klasik ortalama değerli ölçümlere göre avantaj sağlayabilir.

Düşük Akım Aralığında Geliştirilmiş Çözünürlük

Güncel Testo 770-3, düşük akım seviyelerinde daha ayrıntılı ölçüm sağlayacak şekilde geliştirilmiş çözünürlük yapısına sahiptir.

Bu özellik yalnızca yüksek akımlı güç kablolarında değil, daha düşük akım seviyelerinin takip edildiği bakım ve arıza tespit çalışmalarında da kullanım avantajı sağlar.

µA Mikroamper Ölçümü

Testo 770-3, ölçüm kabloları üzerinden mikroamper seviyesindeki AC ve DC akımları ölçebilir.

Güncel ürün revizyonunda ölçüm aralığı 0,1–600,0 µA'ya kadar belirtilmektedir.

µA Ölçümü Nerelerde Kullanılır?

Mikroamper ölçümü özellikle ısıtma sistemlerindeki iyonizasyon akımlarının kontrolü ve çok düşük akımlı bazı kontrol devrelerinde kullanılabilir.

µA ölçümü pens üzerinden değil, uygun ölçüm kablolarının cihazın ölçüm girişlerine bağlanmasıyla gerçekleştirilir.

Kalkış Akımı / INRUSH Ölçümü

Testo 770-3, motor ve benzeri elektrikli yükların devreye ilk alındığı anda oluşan yüksek başlangıç akımını ölçmeye yardımcı olan kalkış akımı fonksiyonuna sahiptir.

Motor normal çalışma akımına ulaştıktan sonra kısa süreli başlangıç pikinin standart ölçüm ekranında görülmesi zor olabilir. INRUSH fonksiyonu bu geçici yüksek akımın değerlendirilmesini kolaylaştırır.

Motor Kontrollerinde Kullanım

Motorların çalışma akımı ve kalkış akımı karşılaştırılarak devreye alma, mekanik yük veya besleme problemlerinin araştırılmasına yardımcı olunabilir.

Aktif Güç Ölçümü

Testo 770-3, elektrik yükünün gerçek iş yapan aktif gücünü ölçebilir.

Aktif güç ölçüm aralığı 0,1 W ile 600 kW arasındadır.

Reaktif Güç Ölçümü

Cihaz 0,1 var ile 600 kvar arasında reaktif güç ölçümünü destekler.

Reaktif güç özellikle motor, transformatör ve diğer endüktif veya kapasitif yüklerin bulunduğu AC sistemlerin değerlendirilmesinde önemli bir parametredir.

Görünür Güç Ölçümü

Testo 770-3, 0,1 VA ile 600 kVA arasında görünür güç değerini görüntüleyebilir.

Güç Faktörü Ölçümü

Cihazın güç faktörü ölçüm aralığı -1,00 ile +1,00 arasındadır.

Güç faktörü aktif gücün görünür güce oranını ifade eder ve AC elektrik sistemlerinde yükün enerji kullanım karakteristiğinin değerlendirilmesine yardımcı olur.

Güç Ölçümünde Gerilim ve Akım

Elektriksel güç hesaplanabilmesi için akım ve gerilim bilgilerinin birlikte değerlendirilmesi gerekir. Testo 770-3 güç ölçüm uygulamasında akımı pens üzerinden, gerilimi ise ölçüm kabloları üzerinden algılar.

60 MΩ Direnç Ölçümü

Testo 770-3, 0,10 Ω ile 60 MΩ arasında direnç ölçümünü destekler.

Direnç ölçümleri yalnızca enerjisi kesilmiş ve gerilimsiz olduğu doğrulanmış devrelerde gerçekleştirilmelidir.

60.000 µF Kapasitans Ölçümü

Cihaz 0,001 µF seviyesinden 60.000 µF değerine kadar kapasitans ölçümü yapabilir.

Bu geniş aralık çeşitli elektronik kondansatörlerin ve elektrik sistemlerinde kullanılan yüksek kapasiteli kondansatörlerin değer kontrolünde kullanılabilir.

Kapasitans ölçümünden önce kondansatör tamamen deşarj edilmelidir.

Frekans Ölçümü

Testo 770-3, 10 kHz'e kadar frekans ölçümünü destekler.

Frekans ölçümü elektriksel sinyalin saniyedeki çevrim sayısının kontrol edilmesine yardımcı olur.

Süreklilik Testi

Süreklilik fonksiyonu kablo, sigorta, bağlantı ve iletken yolların elektriksel olarak kesintisiz olup olmadığını hızlı şekilde kontrol etmeye yardımcı olur.

Süreklilik testi enerjili devrede yapılmamalıdır.

Diyot Testi

Diyot test fonksiyonu yarı iletken diyotların iletim yönü ve ileri yön gerilim düşümünün kontrol edilmesini sağlar.

Otomatik Ölçüm Parametresi Tanıma

Testo 770-3, bağlı sinyali ve seçilen ölçüm fonksiyonunu değerlendirerek AC/DC ile direnç, süreklilik, diyot ve kapasitans gibi parametrelerin seçilmesini kolaylaştıran otomatik ölçüm algılama özelliğine sahiptir.

Bu yapı fonksiyonlar arasında sürekli manuel geçiş ihtiyacını azaltarak saha kullanımını hızlandırır.

K Tipi Sıcaklık Ölçümü

Testo 770-3 uygun K tipi termokupl adaptörü ve uyumlu K tipi sıcaklık probuyla sıcaklık ölçümü gerçekleştirebilir.

Sıcaklık Adaptörü Standart Pakette Var mı?

Hayır. Güncel standart Testo 770-3 paketinde K tipi sıcaklık adaptörü ve sıcaklık probu yer almaz.

Sıcaklık ölçümü yapılacaksa uygun K tipi termokupl adaptörü ve kullanılacak uygulamaya uygun K tipi prob ayrıca temin edilmelidir.

Prob Ölçüm Aralığına Dikkat

Testo 770-3 cihaz elektroniği -20°C ile +500°C arasında K tipi sıcaklık ölçümünü desteklese de kullanılabilecek gerçek sıcaklık aralığı bağlı termokupl probun kendi sıcaklık sınırıyla da sınırlıdır.

Bluetooth Bağlantısı

Testo 770-3 dahili Bluetooth bağlantısına sahiptir. Bu özellik ölçüm değerlerinin uyumlu mobil cihazlara veya diğer uyumlu Testo ölçüm cihazlarına aktarılmasını sağlar.

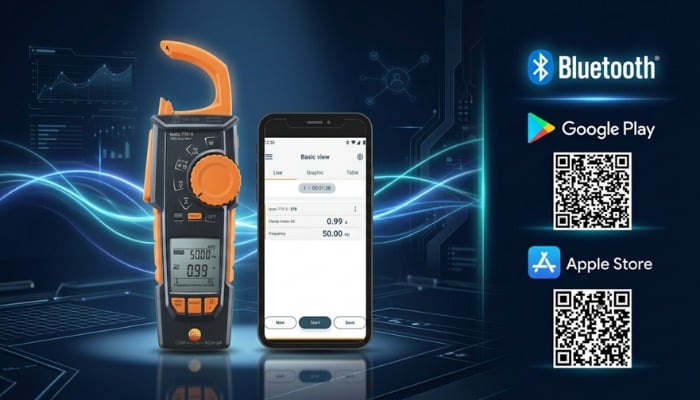

testo Smart App ile Kullanım

Testo 770-3, testo Smart App ile Bluetooth üzerinden haberleşebilir.

Ölçüm değerleri akıllı telefon veya tablet ekranında görüntülenebilir ve cihazdan belirli bir mesafede güvenli şekilde takip edilebilir.

Mobil Ekrandan Ölçüm Takibi

Elektrik panosu üzerinde ölçüm yapılırken sonuçların mobil cihaz ekranında görüntülenebilmesi, ölçüm noktasından uzakta daha rahat veri takibi yapılmasına yardımcı olabilir.

Grafiksel Ölçüm Takibi

testo Smart App, ölçüm değerlerinin zaman içerisindeki değişimini grafik halinde görüntüleyebilir.

Bu özellik akım, gerilim veya diğer ölçümlerde anlık değerin yanında ölçüm eğiliminin incelenmesini kolaylaştırır.

Ölçüm Verilerinin Kaydedilmesi

Uygulama üzerinden ölçüm sonuçları kaydedilebilir ve servis veya bakım dokümantasyonunda kullanılabilir.

Dijital Ölçüm Raporları

testo Smart App ile ölçüm sonuçları, grafikler, açıklamalar ve uygun durumlarda fotoğraflar kullanılarak rapor haline getirilebilir ve paylaşılabilir.

Diğer Testo Cihazlarıyla Bluetooth Bağlantısı

Testo 770-3 yalnızca mobil uygulamayla değil, desteklenen diğer Testo Bluetooth cihazlarıyla da haberleşebilir.

Bu özellik özellikle HVAC ve soğutma servislerinde farklı ölçüm parametrelerinin aynı iş akışı içerisinde değerlendirilmesini kolaylaştırır.

İki Satırlı LCD Ekran

Geniş iki satırlı LCD ekran, birden fazla ölçüm bilgisinin aynı anda daha rahat takip edilmesine yardımcı olur.

Arka aydınlatma fonksiyonu elektrik panoları ve düşük ışıklı çalışma alanlarında ekran okunabilirliğini artırır.

HOLD Değer Sabitleme

HOLD fonksiyonu mevcut ölçüm değerini ekranda sabitler.

Bu özellik cihazın ölçüm noktasından çıkarılmasının ardından sonucun rahat şekilde okunmasını sağlar.

CAT IV 600 V / CAT III 1000 V

Testo 770-3 cihazının ölçüm kategorisi CAT IV 600 V / CAT III 1000 V olarak belirtilmektedir.

CAT III; bina dağıtım tesisatları, panolar ve sabit elektrik dağıtım sistemleri gibi uygulamaları, CAT IV ise tesisatın şebeke girişine daha yakın yüksek enerji bölgelerini kapsayan ölçüm kategorisidir.

Ölçüm Kablolarının Kategorisine Dikkat

Ölçüm sisteminin güvenlik kategorisi yalnızca pens ampermetrenin üzerindeki kategori değerine göre değerlendirilmemelidir.

Kullanılan ölçüm kablosu, prob, timsah klipsi veya adaptör daha düşük bir CAT kategorisine sahipse tüm ölçüm sistemi en düşük kategorili bileşenin sınırları içerisinde kullanılmalıdır.

Gerilimsizlik Kontrolü İçin Tek Başına Kullanılmamalıdır

Pens ampermetrede sıfır veya düşük gerilim okunması, bir tesisatın güvenli biçimde enerjisiz olduğunun resmi olarak doğrulandığı anlamına gelmez.

Gerilimsizlik doğrulaması ilgili elektrik güvenliği prosedürlerine ve bu amaç için uygun test ekipmanına göre yapılmalıdır.

Enerjili Sistemlerde Güvenli Kullanım

Yüksek gerilimli veya enerjili elektrik sistemlerindeki ölçümler yalnızca gerekli eğitime ve yetkinliğe sahip personel tarafından yapılmalıdır.

Cihazın CAT sınırları, ölçüm kablolarının sınırları ve gerekli kişisel koruyucu ekipmanlar dikkate alınmalıdır.

Direnç, Kapasitans ve Diyot Ölçümünde Güvenlik

Direnç, süreklilik, kapasitans ve diyot ölçümleri yalnızca devrenin enerjisi kesildikten ve gerilimsiz olduğu doğrulandıktan sonra yapılmalıdır.

Kondansatörler ölçümden önce güvenli biçimde deşarj edilmelidir.

Elektrik Panolarında Kullanım

Geri çekilebilir pens kolu özellikle yoğun kablo bulunan pano uygulamalarında avantaj sağlar.

• Faz akımının kontrolü
• Yük akımlarının karşılaştırılması
• AC/DC gerilim ölçümü
• Kalkış akımı kontrolü
• Elektriksel güç ölçümü
• Direnç ve süreklilik kontrolleri

Üç Fazlı Sistemlerde Kullanım

Üç fazlı sistemlerde her faz iletkeni ayrı ayrı pens içerisine alınarak akım değerleri karşılaştırılabilir.

Fazlar arasındaki belirgin yük farklılıkları sistemdeki yük dağılımının incelenmesine yardımcı olabilir.

HVAC Sistemlerinde Kullanım

Klima, soğutma ve ısıtma sistemlerinde kompresör, fan motoru, rezistans ve diğer elektriksel bileşenlerin çalışma akımları ve gerilimleri kontrol edilebilir.

µA ölçümü ve opsiyonel K tipi sıcaklık ölçümü, cihazı HVAC servis uygulamalarında daha çok yönlü hale getirir.

Motor ve Makine Bakımında Kullanım

Motor çalışma akımı, başlatma akımı, gerilim ve güç değerleri ölçülerek elektriksel çalışma koşulları değerlendirilebilir.

Isıtma Sistemlerinde İyonizasyon Akımı

µA ölçüm fonksiyonu uygun ısıtma sistemlerinde alev iyonizasyon akımının ölçülmesi gibi düşük akım uygulamalarında kullanılabilir.

Güç Ölçümü ile Enerji Ölçümü Aynı Şey midir?

Hayır. Testo 770-3 aktif, reaktif ve görünür güç gibi anlık elektriksel güç değerlerini ölçebilir.

Güç W, var veya VA gibi birimlerle ifade edilir. kWh ise belirli bir süre boyunca tüketilen enerjiyi ifade eder. Testo 770-3'ün güç ölçüm fonksiyonu tek başına bir enerji analizörü veya elektrik sayacı gibi kWh tüketim kaydı anlamına gelmez.

3 Adet AAA Pil ile Çalışma

Testo 770-3, 3 adet AAA mikro pil ile çalışır. Pil yapısı sayesinde harici güç kaynağına ihtiyaç duymadan saha uygulamalarında kullanılabilir.

Çalışma Sıcaklığı

Cihazın belirtilen çalışma sıcaklığı -10°C ile +50°C arasındadır.

Depolama sıcaklığı ise -15°C ile +60°C arasındadır.

249 × 96 × 43 mm Gövde

Testo'nun güncel teknik bilgilerinde cihaz boyutları yaklaşık 249 × 96 × 43 mm olarak belirtilmektedir.

Ergonomik el tipi gövde, pens mekanizması ve kontrol tuşlarının tek elle kullanımını kolaylaştıracak şekilde düzenlenmiştir.

Yaklaşık 378 g Ağırlık

Cihaz yaklaşık 378 gram ağırlığındadır. Kompakt gövde yapısı saha servislerinde kolay taşınmasına yardımcı olur.

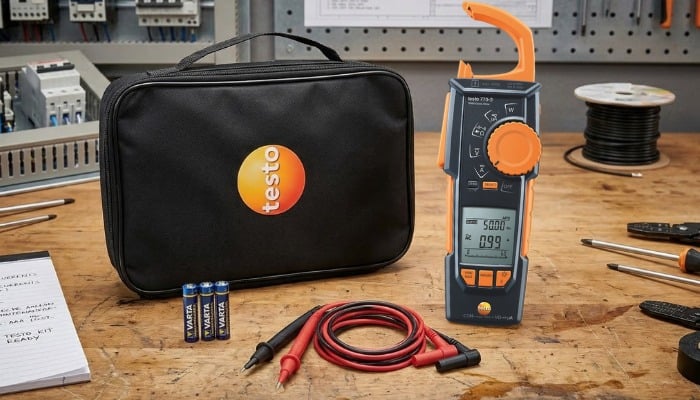

Taşıma Çantalı Set

Testo 770-3 bu ürün yapılandırmasında koruyucu taşıma çantasıyla birlikte sunulur.

Çanta pens ampermetrenin ve ölçüm aksesuarlarının servis aracı veya takım çantası içerisinde daha düzenli şekilde taşınmasına yardımcı olur.

Testo Test Protokolü

Güncel resmi Testo paket içeriğinde cihazla birlikte üretici test protokolü de belirtilmektedir.

Test protokolü cihazın üretici kontrollerine ilişkin dokümandır; ayrıca satın alınan akredite veya izlenebilir kalibrasyon sertifikasıyla aynı şey değildir.

Testo 770-3 Kullanım Alanları

• Elektrik panoları
• Elektrik tesisatı kontrolleri
• Endüstriyel bakım
• Motor ve makine kontrolleri
• HVAC servisleri
• Soğutma sistemleri
• Isıtma sistemleri
• Kalkış akımı ölçümleri
• Güç ölçümleri
• µA iyonizasyon akımı ölçümleri
• AC/DC akım ölçümleri
• AC/DC gerilim ölçümleri
• Arıza tespit çalışmaları
• Periyodik bakım uygulamaları

Testo 770-3 Kimler İçin Uygundur?

• Elektrik teknisyenleri
• Elektrik mühendisleri
• Endüstriyel bakım ekipleri
• HVAC teknisyenleri
• Soğutma servisleri
• Isıtma sistemi servisleri
• Makine bakım personeli
• Profesyonel saha servis ekipleri

Testo 770-3'ün Öne Çıkan Avantajları

• 600 A AC/DC pens ölçümü
• 1000 V AC/DC gerilim ölçümü
• True RMS / TRMS
• Geliştirilmiş düşük akım çözünürlüğü
• 600 µA AC/DC ölçümü
• Kalkış akımı ölçümü
• Aktif güç ölçümü
• Reaktif güç ölçümü
• Görünür güç ölçümü
• Güç faktörü ölçümü
• 60 MΩ direnç
• 60.000 µF kapasitans
• 10 kHz frekans
• Opsiyonel K tipi sıcaklık ölçümü
• Bluetooth bağlantısı
• testo Smart App desteği
• Grafik ve raporlama
• Geri çekilebilir hareketli pens kolu
• İki satırlı LCD ekran
• CAT IV 600 V / CAT III 1000 V
• Taşıma çantalı set

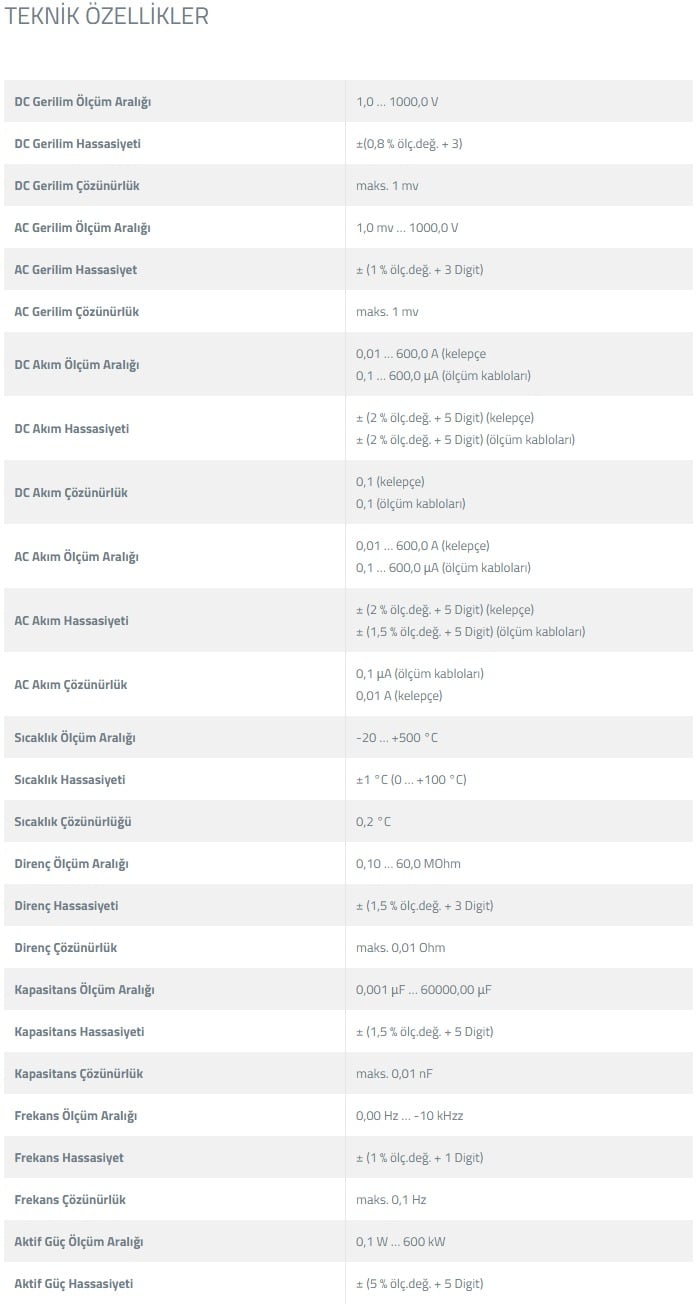

Elektriksel Ölçüm Teknik Özellikleri

Fonksiyonlar

Genel Teknik Özellikler

Kutu İçeriği

Güncel model bilgisi: Bu ürün sayfasındaki teknik değerler Testo'nun güncel 0590 7703 02 revizyonu esas alınarak hazırlanmıştır. Eski 0590 7703 dokümanlarında 600 V maksimum gerilim ve farklı µA aralıkları görülebilir. Güncel ürün 1000 V'a kadar gerilim ve 600 µA'ya kadar mikroamper ölçümünü destekler.

Sıcaklık ölçümü: K tipi sıcaklık ölçümü cihaz tarafından desteklenmekle birlikte sıcaklık adaptörü ve K tipi termokupl prob standart paket içeriğinde değildir ve ayrıca temin edilmelidir.

Test protokolü: Kutu içeriğindeki üretici test protokolü, ISO veya DAkkS akredite kalibrasyon sertifikası değildir. İzlenebilir veya akredite kalibrasyon gerekiyorsa ayrıca uygun kalibrasyon hizmeti talep edilmelidir.

Elektriksel güvenlik: Pens üzerinden akım ölçümünde yalnızca tek bir iletken pens içerisine alınmalıdır. Gerilim ve diğer problu ölçümlerde kullanılan tüm kablo ve aksesuarların CAT kategorileri dikkate alınmalı; sistemin izin verilen kategorisi en düşük kategorili bileşen tarafından sınırlandırılmalıdır. Enerjili tesisatlarda ölçüm yalnızca yetkin personel tarafından uygun iş güvenliği prosedürleri uygulanarak gerçekleştirilmelidir.
