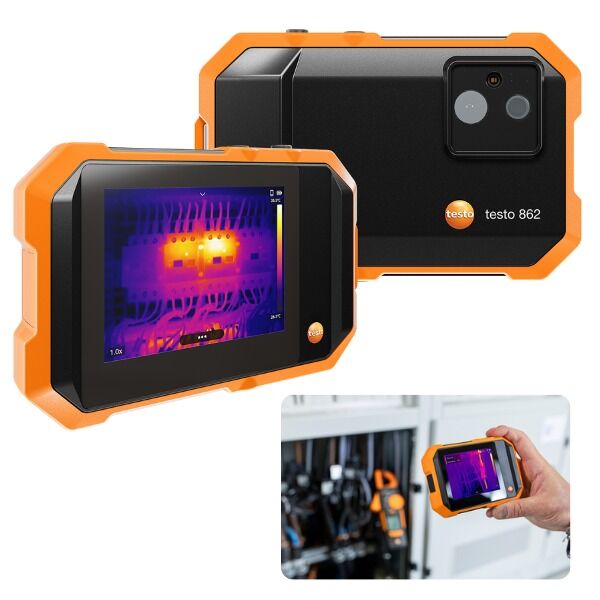

Testo 862-1 Cep Tipi Termal Kamera 160×120 550°C

Testo 862-1 Cep Tipi Termal Kamera 160 × 120 Piksel

Testo 862-1, elektrik tesisatları, HVAC sistemleri, bina denetimleri ve teknik bakım çalışmalarında yüzey sıcaklıklarının temassız olarak görüntülenmesi ve analiz edilmesi için kullanılan kompakt termal kameradır.

160 × 120 piksel kızılötesi çözünürlük, -10°C ile +550°C sıcaklık ölçüm aralığı, 50 mK'nin altında termal duyarlılık, 2 MP görsel kamera, Fusion görüntü birleştirme, sıcak / soğuk nokta analizi ve 12 GB kullanıcı hafızası sayesinde saha ve bakım uygulamalarında ayrıntılı termal inceleme yapılmasına yardımcı olur.

Öne Çıkan Özellikler

• 160 × 120 piksel kızılötesi çözünürlük
• -10°C – +550°C sıcaklık ölçüm aralığı
• <50 mK termal duyarlılık (+25°C'de)
• ±2°C veya ölçülen değerin ±%2'si sıcaklık doğruluğu
• 9 Hz görüntü yenileme hızı
• 2 MP entegre görsel kamera
• Fusion termal + gerçek görüntü birleştirme
• IR / Görsel / Fusion / PiP / Nem görüntüleme modları
• Otomatik sıcak nokta ve soğuk nokta tespiti
• Delta T sıcaklık farkı hesaplama
• DeltaHeat fonksiyonu
• 5 ayarlanabilir ölçüm noktası
• 3 inceleme / odak bölgesi
• 0,01–1,00 emisivite ayarı
• Maksimum 4× dijital yakınlaştırma
• 12 GB kullanıcıya ayrılmış görüntü hafızası
• USB-C bağlantısı
• Bluetooth bağlantısı
• Testo IRSoft PC yazılımı desteği
• IP54 koruma sınıfı
• 1,5 m düşme dayanımı
• 215 g cihaz ağırlığı

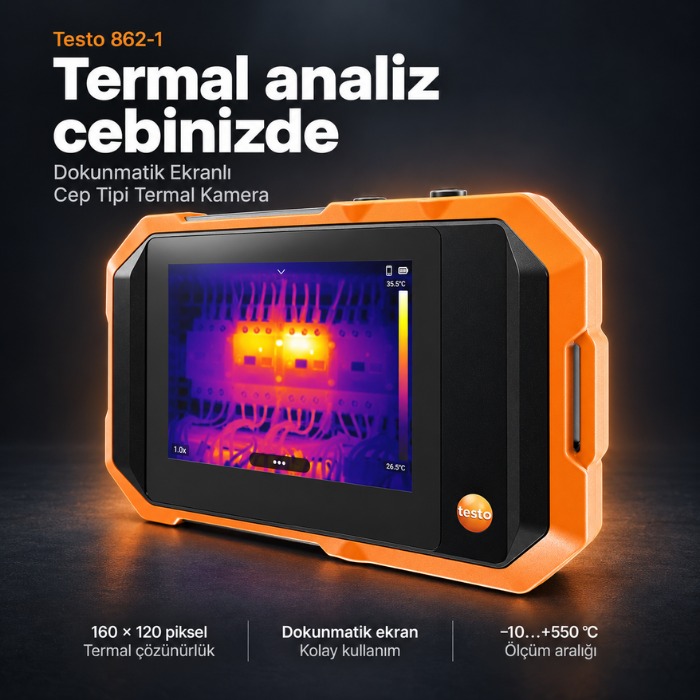

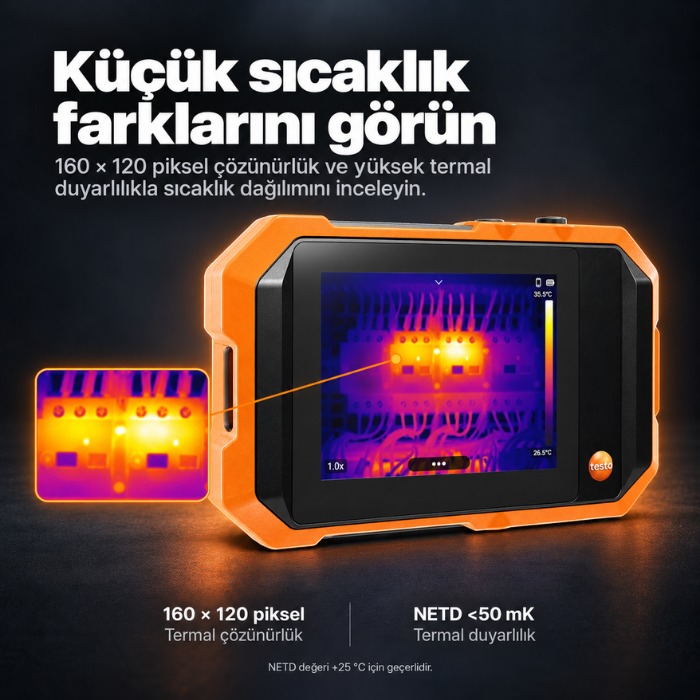

160 × 120 Piksel Termal Çözünürlük

Testo 862-1, 160 × 120 piksel kızılötesi dedektör çözünürlüğüne sahiptir. Termal görüntü üzerinde yüzeyler arasındaki sıcaklık farklılıklarının konumsal olarak incelenmesini sağlar.

Termal çözünürlük, görüntüdeki kızılötesi ölçüm noktası sayısını ifade eder ve sıcaklık doğruluğu ile aynı teknik özellik değildir.

<50 mK Termal Duyarlılık

+25°C ortam sıcaklığında belirtilen termal duyarlılık 50 mK'nin altındadır. Bu değer, birbirine yakın sıcaklıktaki yüzeyler arasındaki küçük termal farkların görüntü üzerinde ayırt edilebilmesine yardımcı olur.

Termal duyarlılık, mutlak sıcaklık ölçüm doğruluğundan farklı bir parametredir.

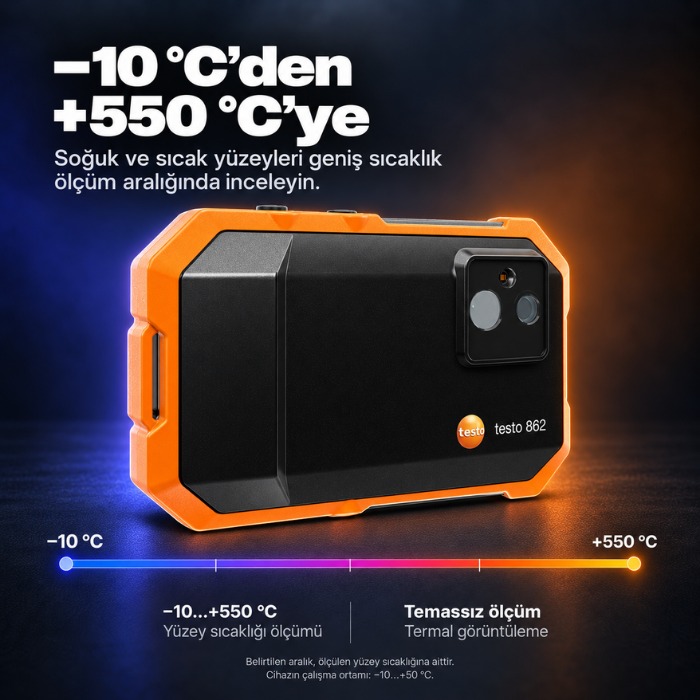

-10°C – +550°C Sıcaklık Ölçümü

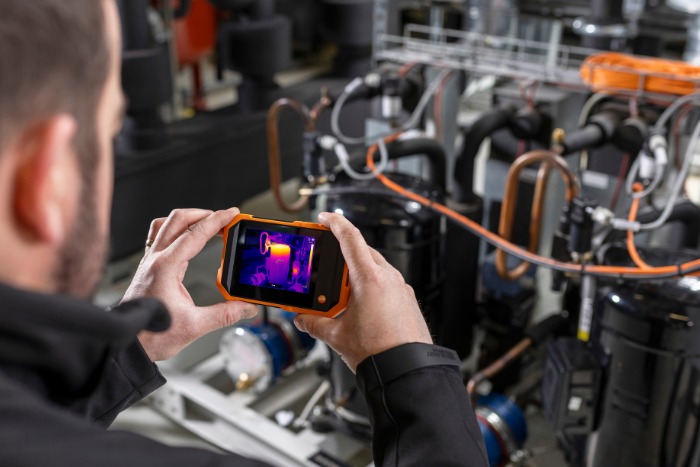

Cihaz -10°C ile +550°C arasındaki yüzey sıcaklıklarını temassız olarak ölçebilir. Bu aralık elektrik bağlantıları, motorlar, HVAC ekipmanları, radyatörler, bina yüzeyleri ve farklı bakım noktalarının termal olarak incelenmesine imkan verir.

Belirtilen sıcaklık doğruluğu +21°C ile +25°C ortam sıcaklığında ±2°C veya ölçülen değerin ±%2'sidir.

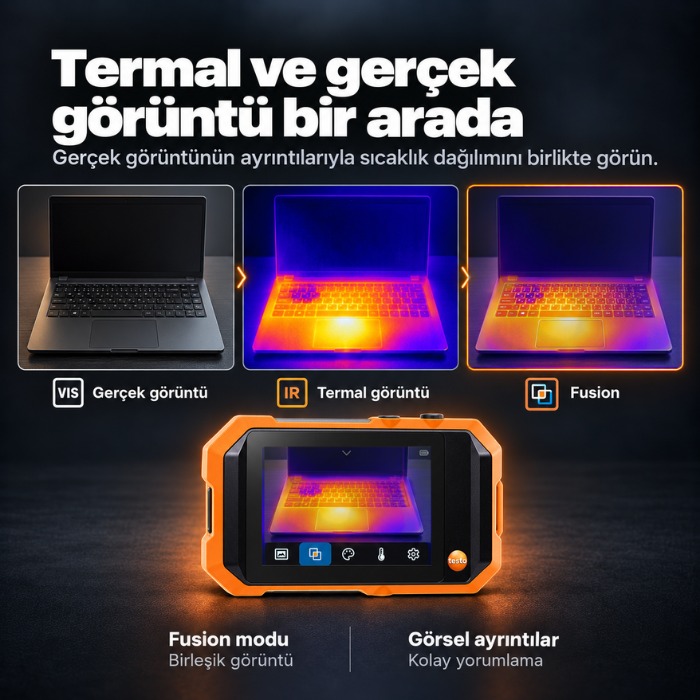

Fusion Termal ve Görsel Görüntü Birleştirme

Entegre 2 MP dijital kamera ile gerçek görüntü kaydedilebilir. Fusion fonksiyonu, termal görüntü ile görsel kameradan alınan görüntüyü bir araya getirerek sıcaklık farklılıklarının hangi fiziksel bölgeye ait olduğunun belirlenmesini kolaylaştırır.

Cihaz IR, görsel görüntü, Fusion, resim içinde resim ve nem modu olmak üzere farklı görüntüleme seçenekleri sunar.

Sıcak ve Soğuk Nokta Analizi

Otomatik sıcak nokta ve soğuk nokta fonksiyonları, termal görüntü içerisindeki en yüksek ve en düşük sıcaklığa sahip bölgelerin hızlı şekilde bulunmasına yardımcı olur.

Bu özellik elektrik bağlantılarındaki sıcak noktaların, ısıtma sistemlerindeki dağılım farklılıklarının ve yüzeylerdeki anormal sıcaklık bölgelerinin değerlendirilmesinde kullanılabilir.

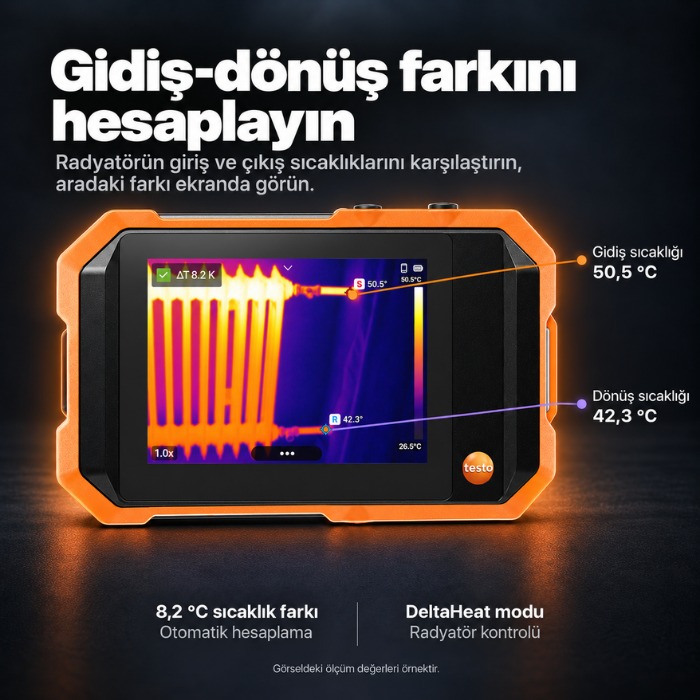

Delta T ve DeltaHeat

Delta T fonksiyonu, seçilen ölçüm noktaları arasındaki sıcaklık farkının hesaplanmasını sağlar.

DeltaHeat fonksiyonu ise özellikle radyatör ve benzeri ısıtma sistemlerinde giriş ve dönüş sıcaklıklarının karşılaştırmalı olarak değerlendirilmesine yardımcı olur.

5 Ölçüm Noktası ve 3 İnceleme Alanı

Termal görüntü üzerinde beş farklı ayarlanabilir sıcaklık ölçüm noktası ve üç ayrı inceleme alanı tanımlanabilir. Bu sayede aynı görüntü içerisinde birden fazla bölgenin sıcaklık değerleri karşılaştırılabilir.

Emisivite ve Yansıyan Sıcaklık Ayarı

Emisivite değeri 0,01 ile 1,00 arasında ayarlanabilir. Farklı yüzey malzemelerinde doğru termal değerlendirme için yüzeyin emisivite değeri ile yansıyan sıcaklık ayarının uygun şekilde belirlenmesi önemlidir.

Nem Analizi ve Testo 605i Desteği

Testo 862-1 üzerinde manuel nem analiz modu bulunur. Opsiyonel Testo 605i termohigrometre kullanıldığında ortam sıcaklığı ve bağıl nem ölçüm değerleri Bluetooth aracılığıyla termal kameraya aktarılabilir.

Bu veriler yüzey sıcaklığı ile birlikte değerlendirilerek küf oluşumuna elverişli yüzey koşullarının belirlenmesine yardımcı olabilir. Testo 605i standart kutu içeriğine dahil değildir.

Testo 770-3 Pens Ampermetre Bağlantısı

Opsiyonel Testo 770-3 pens ampermetreden alınan elektriksel ölçüm değerleri Bluetooth üzerinden Testo 862-1 ekranına aktarılabilir.

Bu özellik, elektrik bağlantılarında tespit edilen sıcaklık artışlarının elektriksel ölçüm sonuçlarıyla birlikte değerlendirilmesini kolaylaştırır. Testo 770-3 ayrıca temin edilmelidir.

12 GB Görüntü Hafızası

Testo 862-1 üzerinde kullanıcıya ayrılmış 12 GB dahili depolama alanı bulunur. Termal ve görsel görüntüler cihaz üzerinde saklanabilir.

Desteklenen dosya formatları BMT ve JPG'dir.

Testo IRSoft ile Bilgisayarda Analiz

Kaydedilen termal görüntüler USB-C bağlantısı üzerinden bilgisayara aktarılabilir ve ücretsiz Testo IRSoft yazılımında incelenebilir.

IRSoft ile termal görüntüler üzerinde sıcaklık analizi yapılabilir, bulgular değerlendirilebilir ve ölçüm sonuçlarına ilişkin raporlar hazırlanabilir.

9 Hz Görüntü Yenileme Hızı

Gönderilen ürün bilgilerine göre Türkiye'de sunulan Testo 862-1 modeli 9 Hz termal görüntü yenileme hızına sahiptir.

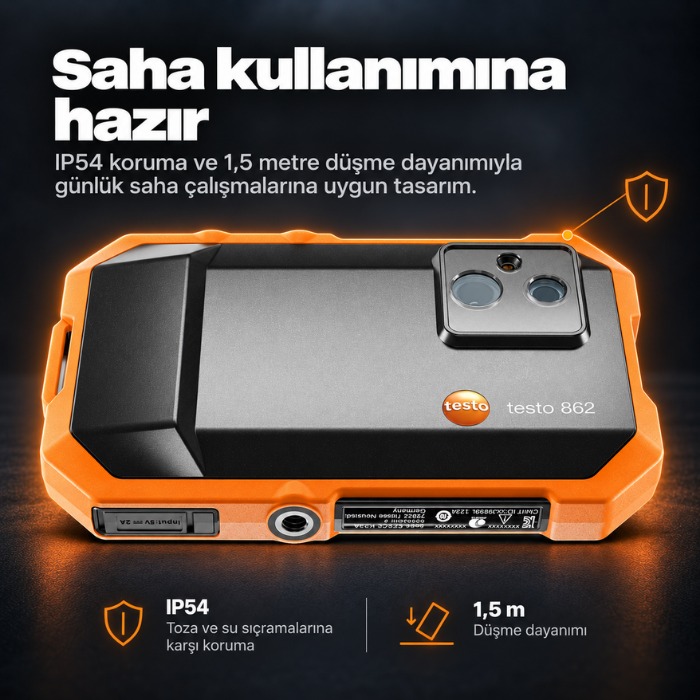

IP54 ve 1,5 Metre Düşme Dayanımı

Testo 862-1, IEC 60529'a göre IP54 koruma sınıfına sahiptir. Bu seviye toz girişine karşı sınırlı koruma ve su sıçramalarına karşı dayanım ifade eder.

Cihaz için ayrıca 1,5 metre düşme dayanımı ve IEC 60068-2-27 standardına göre 30 g şok dayanımı belirtilmiştir.

Şarj Edilebilir Batarya ve USB-C

Cihaz entegre şarj edilebilir lityum iyon batarya ile çalışır. USB-C üzerinden 5 V DC / 2 A güç kaynağı kullanılarak şarj edilebilir.

Gönderilen teknik bilgilerde tam şarj süresi yaklaşık 170 dakika ile 3 saat arasında ifade edilmiştir. 15 dakikalık şarjın yaklaşık 25 dakikalık çalışma süresi sağlayabildiği belirtilmiştir.

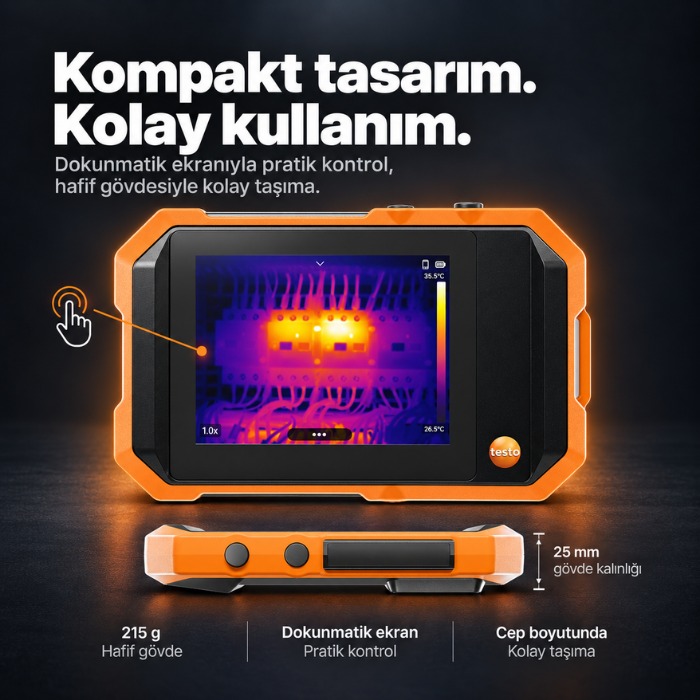

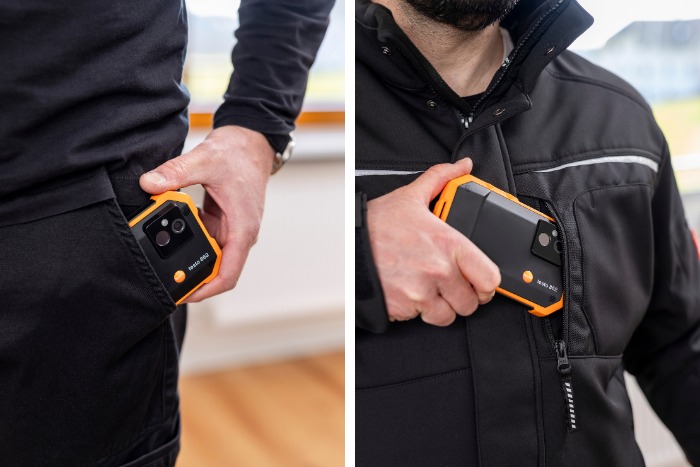

Kompakt ve Hafif Tasarım

Testo 862-1 yalnızca cihaz olarak yaklaşık 215 g ağırlığındadır. 135 × 88 × 25 mm boyutlarındaki kompakt gövdesi saha çalışmalarında kolay taşınabilmesini sağlar.

Cihaz üzerinde 1/4 inç UNC tripod bağlantısı da bulunur.

Kullanım Alanları

• Elektrik panoları ve bağlantı noktaları
• Motor ve elektrikli ekipman kontrolleri
• HVAC sistemleri
• Radyatör ve ısıtma sistemleri
• Yerden ısıtma sistemleri
• Bina yüzeylerinin termal analizi
• Isı kaybı noktalarının değerlendirilmesi
• Bakım ve arıza tespiti
• Endüstriyel saha kontrolleri
• Nem ve küf riski değerlendirmesi

Teknik Özellikler

Kutu İçeriği

• 1 × Testo 862-1 termal kamera
• 1 × Yumuşak koruyucu taşıma çantası
• 1 × Boyun askısı
• 1 × USB-C – USB-C bağlantı kablosu

Not: Güç adaptörü kutu içeriğine dahil değildir. Uygun şarj için 5 V DC / 2 A çıkış sağlayan USB-C bağlantılı adaptör kullanılabilir.

Sık Sorulan Sorular

Testo 862-1'in termal çözünürlüğü nedir?

160 × 120 piksel kızılötesi çözünürlüğe sahiptir.

50 mK değeri sıcaklık doğruluğu mudur?

Hayır. 50 mK'nin altındaki değer termal duyarlılığı ifade eder. Sıcaklık doğruluğu ayrı olarak ±2°C veya ölçülen değerin ±%2'si şeklinde belirtilmiştir.

Testo 862-1 doğrudan ortam nemini ölçer mi?

Cihazda nem analiz modu bulunur; ancak ortam sıcaklığı ve bağıl nem değerlerinin otomatik alınması için opsiyonel Testo 605i termohigrometre kullanılabilir.

Elektriksel değer ölçebilir mi?

Termal kamera kendi başına pens ampermetre ölçümü yapmaz. Opsiyonel Testo 770-3 cihazından alınan elektriksel ölçüm değerleri Bluetooth üzerinden aktarılabilir.

Termal görüntüler bilgisayarda analiz edilebilir mi?

Evet. Görüntüler USB-C üzerinden bilgisayara aktarılabilir ve Testo IRSoft yazılımında analiz edilip raporlanabilir.
