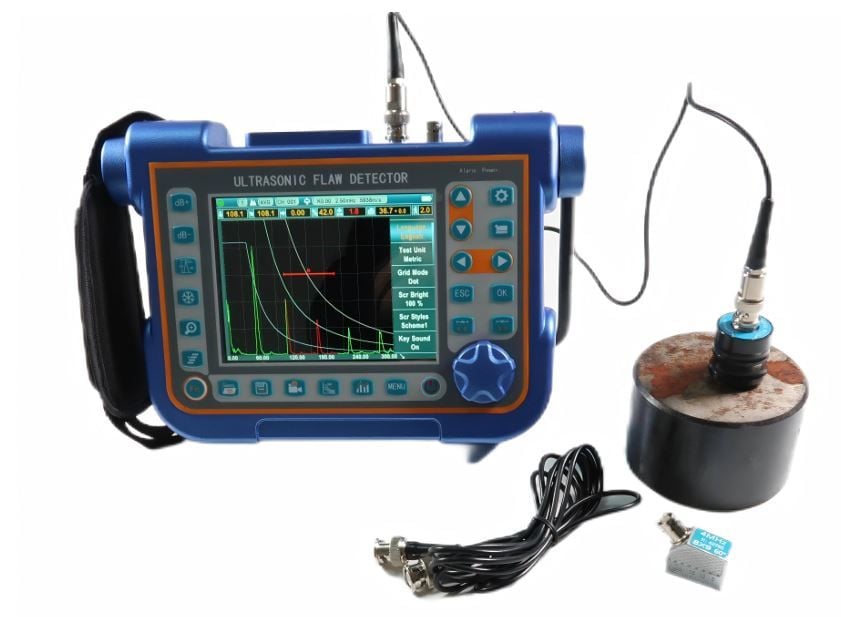

TFD807C Ultrasonik Hata Dedektörü ( Ultrasonic Flaw Detector )

TFD807C Ultrasonik Hata Dedektörü

Bu cihaz, taşınabilir bir endüstriyel dijital ultrasonik hata dedektörüdür. Çeşitli iş parçalarında (çatlaklar, kapanımlar, boşluklar vb.) bulunan hataları hızlı, kolay, hasarsız ve yüksek doğrulukla tespit etmek, konumlandırmak, değerlendirmek ve teşhis etmek için kullanılır. Hem laboratuvar ortamında hem de sahada kullanılabilir.

Kullanım alanları:

• İmalat sektörü

• Demir-çelik metalürjisi

• Metal işleme

• Kimya sanayi

• Havacılık

• Raylı ulaşım

• Kazanlar ve basınçlı kaplarda çevrim içi güvenlik denetimi ve ömür değerlendirmesi

Bu cihaz, kaynak dikişleri, dövme parçalar, kütükler, miller, şaftlar, tanklar, türbinler ve yapısal bileşenlerdeki gizli çatlak, boşluk, ayrılma gibi süreksizlikleri tespit etmek için ideal bir çözümdür.

Cihaz Özellikleri

Donanım ve Yazılım

• ARM + FPGA mimarisi sayesinde yüksek performanslı çekirdek

• Güvenilir çoklu görev işletim sistemi

• Kompakt, tek elle kullanılabilir tasarım

• Kısayol tuşları ve dijital döner düğme ile kolay kullanım

Ekran

• 640×480 çözünürlükte, çok renkli TFT LCD ekran

• 60 Hz yenileme hızı ile dalga formu değişikliklerini anında gösterir

• 4 farklı arayüz stili seçilebilir

• Ayarlanabilir ekran parlaklığı

Gövde Tasarımı

• Tamamen alüminyum gövde: Sağlam ve elektromanyetik kalkanlamaya dayanıklı

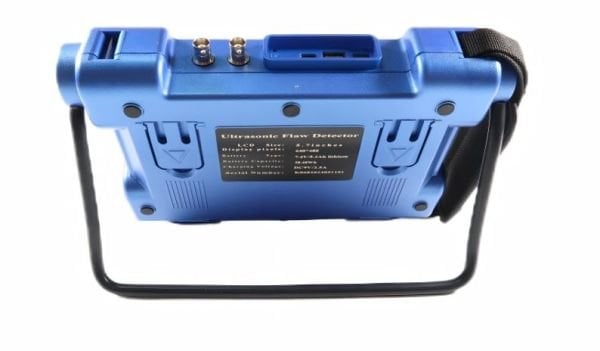

• 360° dönebilen sabitleme ayağı

• Temperli cam panel: Yüksek sertlik, çizilmeye ve aşınmaya dirençli

Ekran Görüntüsü ve Raporlama

• Tüm sayfaların anlık ekran görüntüsü alınabilir (BMP formatında)

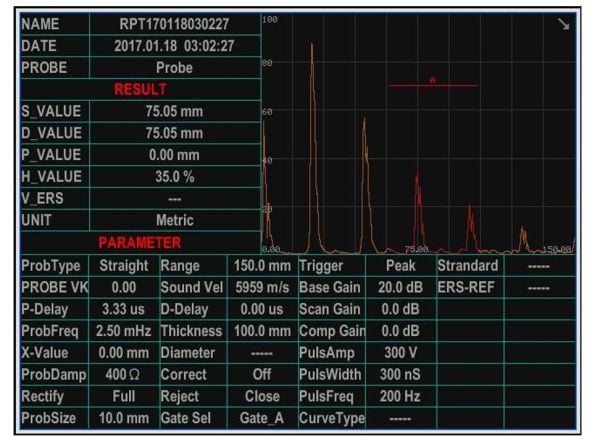

• PDF formatında hata tespit raporları U disk'e kaydedilebilir

• Rapor içeriği kullanıcıya göre özelleştirilebilir

• Bilgisayar veya mobil cihazda görüntülenebilir

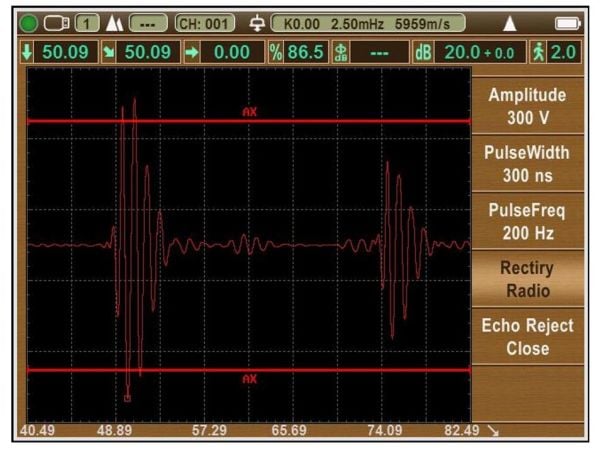

Ölçüm Aralığı ve Darbe Özellikleri

• Ölçüm mesafesi: Çelikte 15.000 mm’ye kadar

• Darbe enerjisi: 100V ila 500V arasında seçilebilir

• Darbe süresi: 0.1 µs - 0.5 µs

• Darbe tekrar frekansı: 20 Hz - 2000 Hz

• Zayıflatma (Damping): 50Ω, 150Ω, 250Ω, 500Ω seçenekleri

• Uyumlu prob türleri: Tek kristal, çift kristal, açılı, nüfuz edici, tırmanıcı

Alıcı (Receiver) Özellikleri

• 16 bit ADC, 320 MHz örnekleme hızı

• Düzeltme: Pozitif, Negatif, Tam Dalga, RF

• Analog bant genişliği: 0.2 MHz – 20 MHz

• Kazanç: 0 – 110 dB (0.1, 2, 6 dB adımlarla)

Kapılar (Gates)

• İki bağımsız ölçüm kapısı ile sinyal yüksekliği/mesafe ölçümü

• Echo-to-echo modu ile yakın yankıların doğru analizi

• Alarm: Pozitif/negatif eşiklerle LED uyarı

Bellek ve Kayıt

• Dahili yüksek kapasiteli bellek, güç kesintilerinde veri kaybı yaşanmaz

• 500 kanal yapılandırma dosyası

• 1000 A-tarama dalga formu raporu

• USB disk ile sınırsız dosya aktarımı ve yedekleme

Video Kayıt Özelliği

• Test süreci video olarak kaydedilip tekrar oynatılabilir

• Her biri 5 dakikaya kadar, 10 video hafızada tutulabilir (U disk ile sınırsız kayıt)

• Hızlı ileri/geri sarma, duraklatma ve oynatma desteklenir

Fonksiyonlar

• Otomatik Kalibrasyon: Prob sıfır noktası, açı ve malzeme hızı

• Hata Konumlandırma: Yol uzunluğu, yüzey mesafesi, derinlik, genlik

• Hata Boyutlandırma: AVG ve DAC kullanarak

• Sayısal Gösterim: Prob türüne göre yüzey mesafesi ve derinlik ölçümü

• DAC/AVG eğrileri: Otomatik oluşturulur, kazanca göre kayar ve düzeltilir

• AWS D1.1 standardı desteği

• Kavisli yüzey düzeltme

• Çatlak yüksekliği ölçümü

• Kapı büyütme, tepe tutma, zarf (envelope), tepe işaretleme

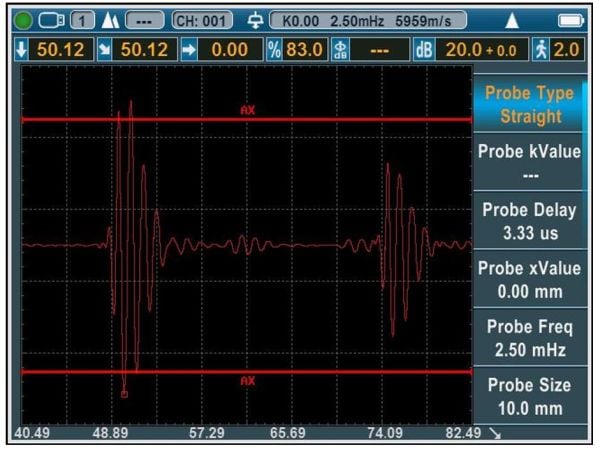

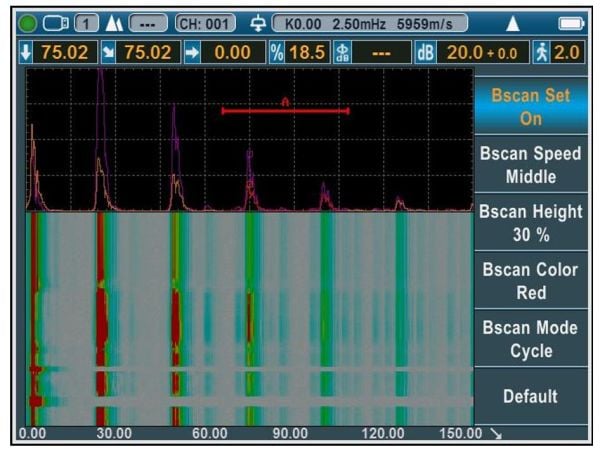

• A-Scan donma, B-Scan görselleştirme

• Echo renklendirme: 1–9 yankıyı farklı renkle ayırma

Saat ve Zamanlama

• Gerçek zamanlı saat sürekli çalışır

İletişim ve Yazılım

• 2 adet yüksek hızlı USB 2.0 portu

• U-DISK modu: dosya yedekleme

• U-BRIDGE modu: Yazılım ile veri alışverişi (DataPro)

Pil

• Dahili yüksek kapasiteli lityum iyon pil

• 12 saate kadar kesintisiz çalışma, 4-6 saat şarj süresi

Yazılım Güncelleme

• Yazılım güncellemeleri U disk ile kolayca yapılabilir

Teknik Özellikler

Standart Paket İçeriği

• TFD807C Ana Ünite

• 1x Düz Prob

• 1x 4MHz Açılı Prob

• Prob Bağlantı Kablosu

• Güç Adaptörü & Kablo

• PC Yazılımı

• İletişim Kablosu

• Kullanım Kılavuzu

• Taşıma Çantası
