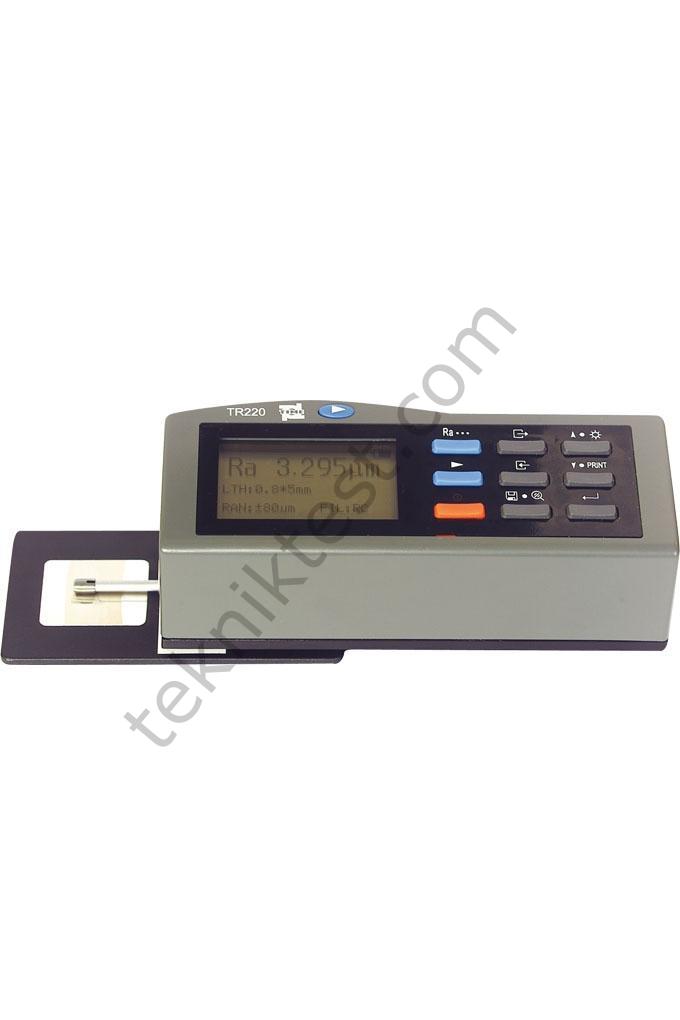

Time TR-220 Portatif Yüzey Pürüzlülük Ölçüm
Özellikler:
● Kolay kullanımlı menü
● Grafik ekran: Dedektör pozisyon göstergesi, batarya seviyesi
göstergesi, parametre ve profillerin direkt gösterimi, direkt yazıcıya gönderme, LCD parlaklık ayarı
● RS-232 veri çıkışı.
● Opsiyonel Software ile PC’ye bağlanabilme.
● Opsiyonel TA-230 Printer'a veri aktarabilme.
● 5 dakika içinde otomatik kapanma
● Ekran boyutu: 50x30mm
● Şarj edilebilir Li-Ion batarya
● Standartlar: ISO/DIN/JIS/ANSI
Teknik Özellikler:
|
Ölçüm Parametreleri |
Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, RS, , RSm, RSk, Rmr, Rpc, Rk, Rpk,Rvk,Mr1,Mr2 |
|
Ölçüm Aralığı |
Ra, Rq: 0.025-12.5µm |
|
Pickup Ölçüm Aralığı (Z Ekseni) |
±20 µm, ±40 µm, ±80 µm, |
|
Cut Off Uzunlukları |
0.25mm (Ra: 0.02- 0.32 µm) |
|
Profiller |
Pürüzlülük Profili(R) |
|
Birim |
µm/µinch |
|
Ekran Çözünürlüğü |
0.001µm |
|
Veri Çıkışı |
RS-232 |
|
Değerlendirme Boyu |
1-5L (seçilebilir) |
|
Toplam Hareket Boyu |
(1-5L) + 2L (seçilebilir) |
|
Dijital Filtreler |
RC, PC-RC, Gauss, D-P |
|
Max Ölçme Boyu |
17.5mm |
|
Min Ölçme Boyu |
1.3mm |
|
Standart Prob |
TS100 Elmas, radius:5µm |
|
Min Ölçülebilir Delik İçi Çapı |
Çap:6mm (TS100 Prob ile) |
|
Min Ölçülebilir Delik İçi Derinliği |
15mm, Hareket Hızı:1.0mm/s (TS100 Prob ile) |
|
Hassasiyet |
≤±10% |
|
Tekrarlanabilirlik |
˂6% |
|
Batarya |
Şarj edilebilir Li-ion Batarya |
|
Boyutlar |
141x56x48mm |
|
Ağırlık |
440gr |
Standart Teslimat:
● Cihaz
● TS100 Prob
● Test Plakası Ra
● Veri aktarım kablosu
● Şarj Aleti
● Prob için koruma kutusu
● Destek ayağı
● Tornavida
● Kullanım Kılavuzu
● Özel Taşıma Çantası
Opsiyonel Aksesuarlar:
● TS110 Prob
● TS120 Prob
● TS130 Prob
● TS131 Prob
● TS140 Prob
● Software
● Stand
● TA230 Printer
● Prob Uzatması
● Mehengire Bağlama Parçaları
