Titreşim Ölçüm Cihazı PCE-VM 5000-KIT
Titreşim Ölçüm Cihazı PCE-VM 5000-KIT
Ürün Bilgisi
Titreşim Ölçüm Cihazı PCE-VM 5000-KIT
4 kanallı / Data logger fonksiyonu / İvme, hız ve yer değiştirme ölçümü

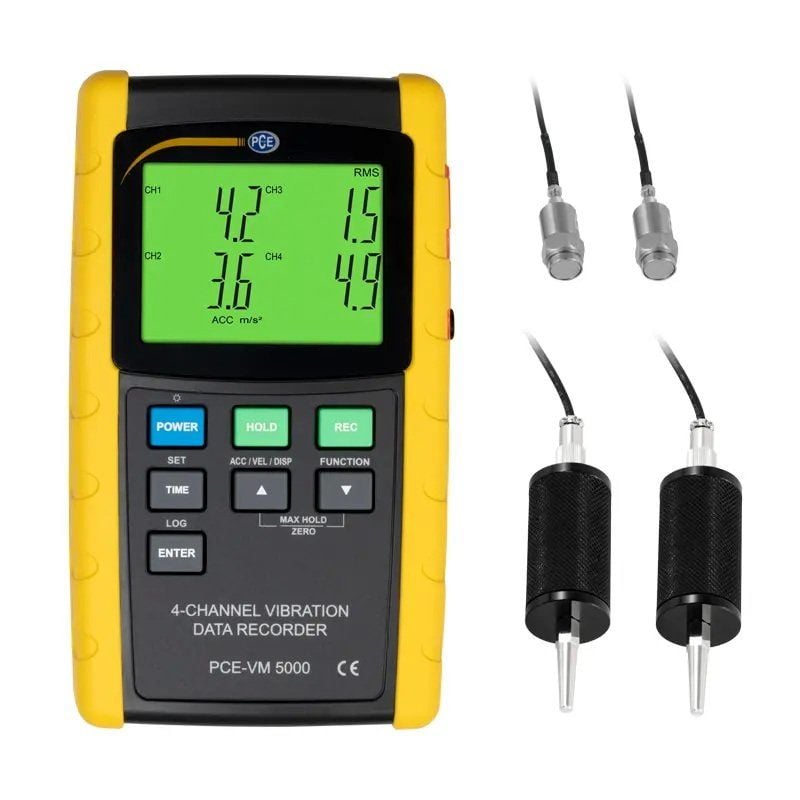

Titreşim ölçüm cihazı PCE-VM 5000-KIT, aynı anda 4 noktada titreşim ölçümü gerçekleştirme imkanı sunar. Ttireşim ölçüm cihazı, 10 Hz … 1 kHz frekans aralığında hız, ivme ve yer değiştirme ölçümü gerçekleştirebilir.
Titreşim sensörü kablosunun 1.2 metre uzunluğunda olması, titreşim ölçüm cihazının incelenen bileşenin farklı noktalarındaki titreşimleri kaydetmesini sağlar. Titreşim ölçüm cihazı ile elde edilen ölçüm değerleri, doğrudan titreşim ölçüm cihazının ekranında görüntülenebilir ya da SD kart ile bilgisayara aktarılarak Excel’de analiz edilebilir.
Özellikler
- Frekans aralığı: 10 Hz … 1 kHz
- İvme, hız ve yer değiştirme ölçümü
- Aynı anda 4 sensör bağlama imkanı

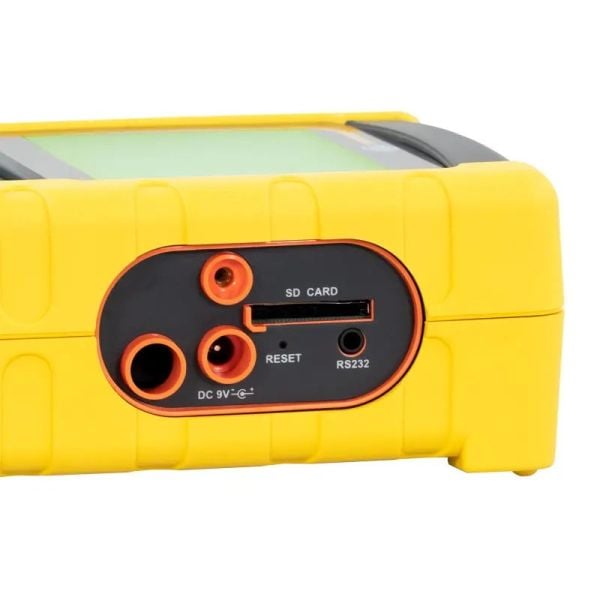

- SD kartta veri depolama
- Sağlam tasarım
- Hassas ölçüm
- Büyük, arka aydınlatmalı LCD ekran
- Bilgisayardaki veriler Excel’de değerlendirilebilir
Teknik Özellikler
İvme
Ölçüm Birimi: m/s²
Ölçüm aralığı: 0.5 … 199. m/s²
Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)
Ölçüm Birimi: g
Ölçüm aralığı: 0.05 … 20.39 g
Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)
Ölçüm Birimi: ft/s²
Ölçüm aralığı: 2 … 656 ft/s²
Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)
Kalibrasyon Noktası: 50 m/s² (160 Hz)
Hız
Ölçüm Birimi: mm/s
Ölçüm aralığı: 0.5 … 199.9 mm/s
Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)
Ölçüm Birimi: cm/s
Ölçüm aralığı: 0.05 … 19.99 cm/s
Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)
Ölçüm Birimi: inch/s
Ölçüm aralığı: 0.02 … 7.89 inch/s
Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)
Kalibrasyon Noktası: 50 mm/s (160 Hz)
Yer Değiştirme
Ölçüm Birimi: mm
Ölçüm aralığı: 1999 mm
Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)
Ölçüm Birimi: inch
Ölçüm aralığı: 0.078 inch
Hassasiyet: 80 ve 160 Hz’de: ± (ölçüm değerinin %5’i + 5 dijit)
Kalibrasyon Noktası: 0.141 mm (160 Hz)
Ekran: 82 x 61 mm arka aydınlatmalı LCD ekran

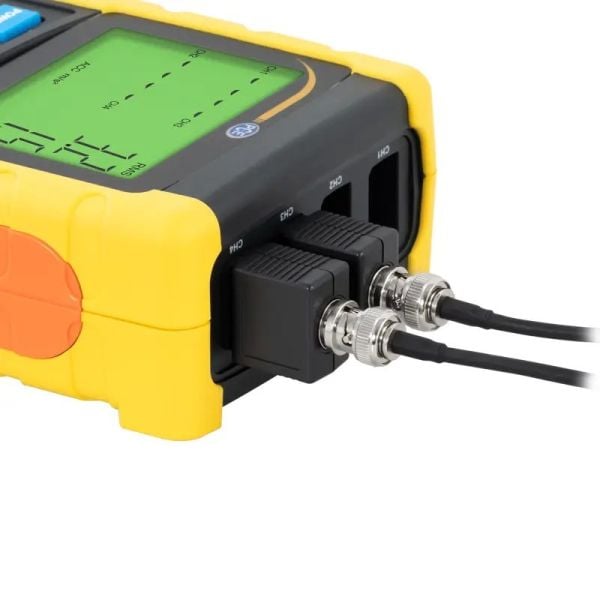

Kanal Sayısı: 4 giriş kanalı
Ölçüm Türü: İvme, hız, yer değiştirme
Ölçüm Birimi
İvme: m/s², g, ft/s²
Hız: mm/s, cm/s, inches/s
Yer değiştirme: mm, inches
Frekans Aralığı: 10 Hz … 1 kHz
Peak Hold (Tepe Değeri Tutma)
İvme, hız: maks. peak değerini ölçer / günceller
Yer değiştirme: p-p değerini ölçer / günceller
Maks. Hold
İvme, hız: maks. peak değerini ölçer / günceller
Yer değiştirme: p-p değerini ölçer / günceller
Maks. Hold/Reset: Tuşa basarak etkinleştirme
Zero Fonksiyonu: İvme (RMS) ölçümü için tuşa basarak etkinleştirme
Data Logger Örnekleme Hızı
Otomatik: 1 … 3600 saniye
Manuel: tuşa basarak
Hafıza Kartı: SD hafıza kartı (1 … 16 GB)
Data Hold Fonksiyonu: Görüntülenen ölçüm değerini tutar.
Ses Çıkış Noktası
Mini stereo jak soketi,
Maks. gerilim: 2 V
Çıkış direnci: 100 Ohm
Çalışma Sıcaklığı: 0 ... 50 °C
Çalışma Nemi: Maks. %85 n.o.
Güç Kaynağı: 8 x 1.5 V AA pil ya da 9 V güç adaptörü
Güç Tüketimi: NiMH pil 3 x 2700 mAh
Çalışma / Şarj Süresi
Normal çalışma: yaklaşık 12 mA dc
Arka aydınlatma kapalı ve datalogger açıkken: yaklaşık 35 mA dc
Boyut
Cihaz: 515 g

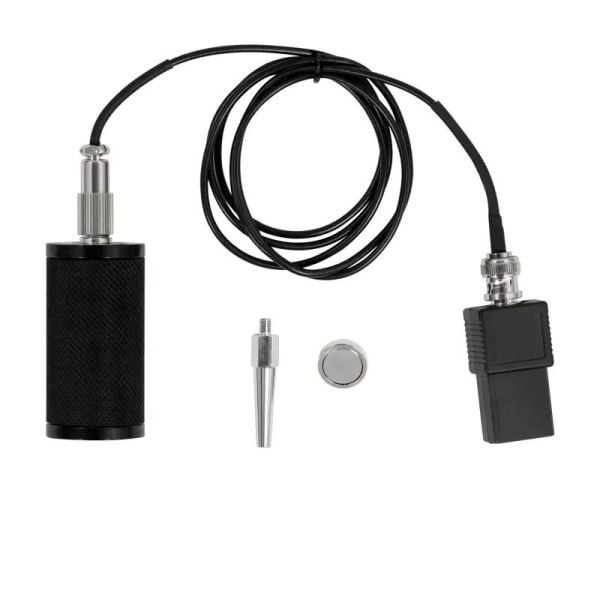

Kablolu ve manyetik tabanlı sensör: 99 g
Ağırlık
Cihaz: 203 x 76 x 38 mm
Sensör: 16 x 37 mm (çap)
Kablo uzunluğu: 1.2 metre
Teslimat
Teslimat İçeriği
1 x Titreşim Ölçüm Cihazı PCE-VM 5000-KIT,2 x Kablolu ve Manyetik Tabanlı Sensör VB-83 (1.2 metre),2 x Titreşim Sensörü VB-84,8 x 1.5 V AA Pil,1 x Taşıma Çantası,1 x Kullanım Kılavuzu.
