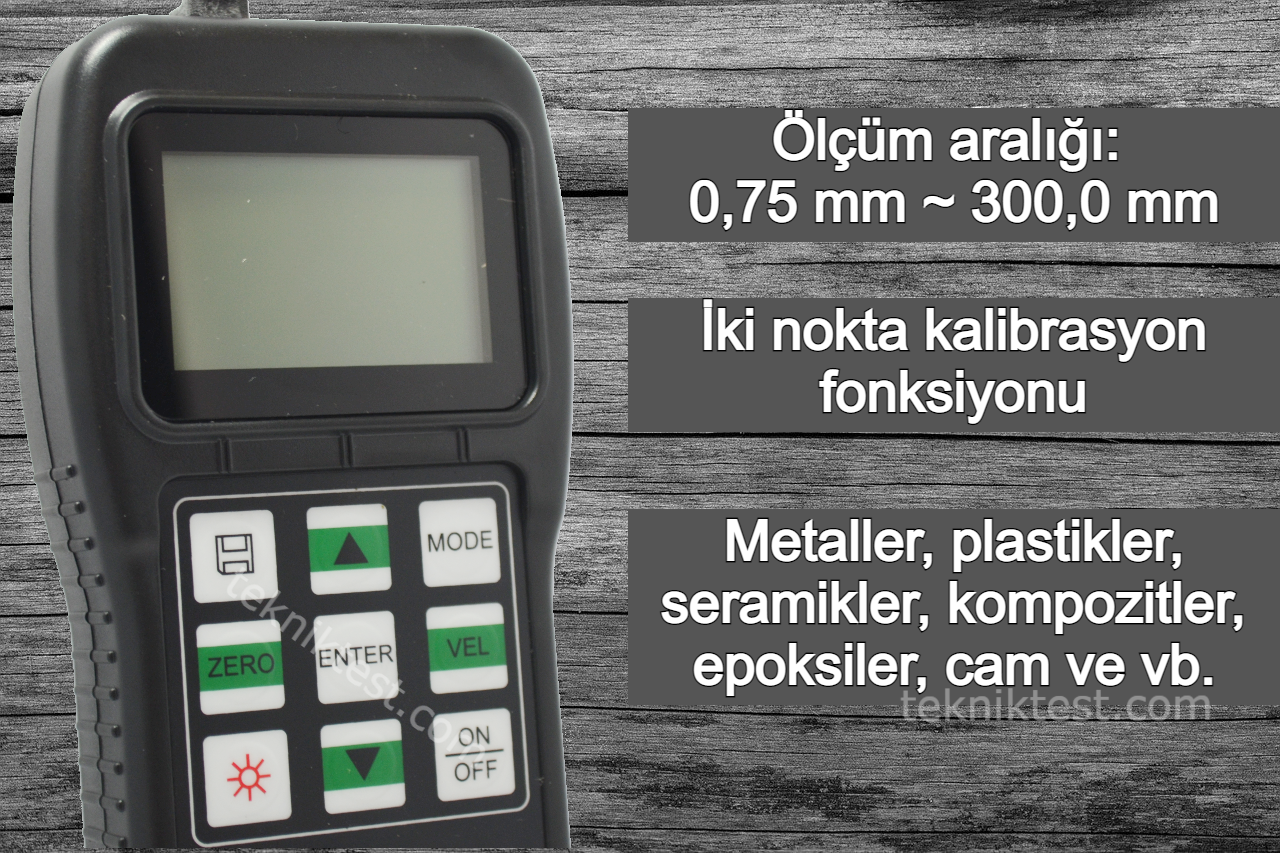

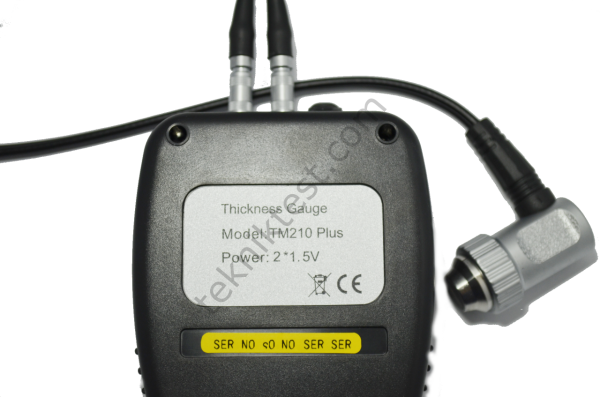

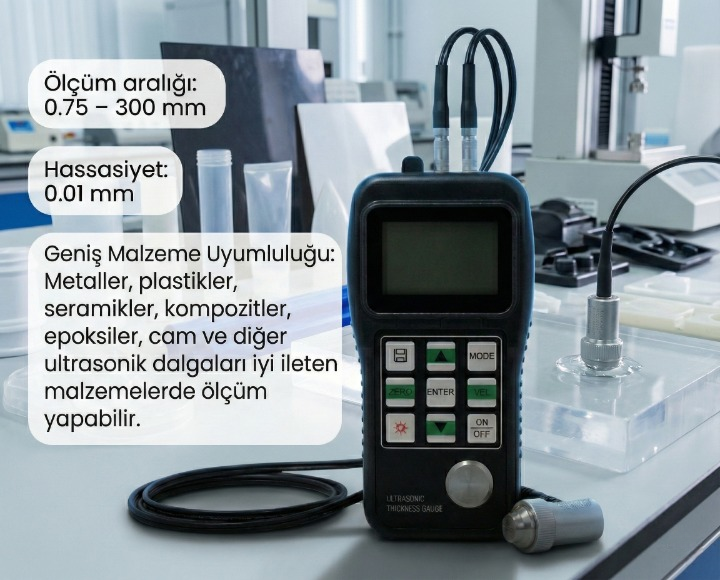

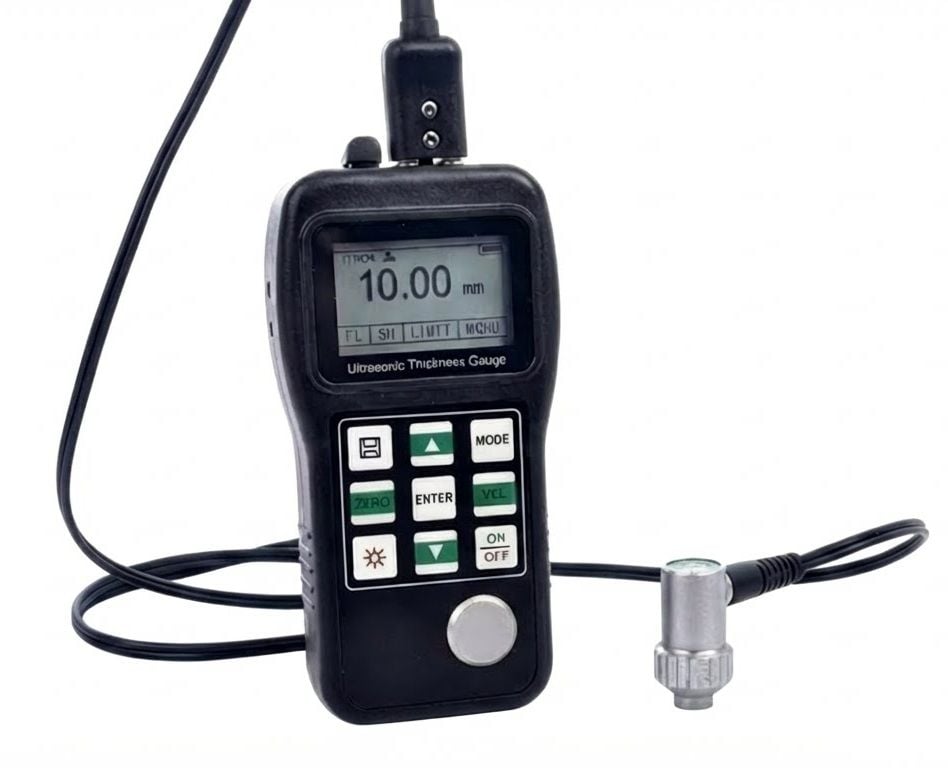

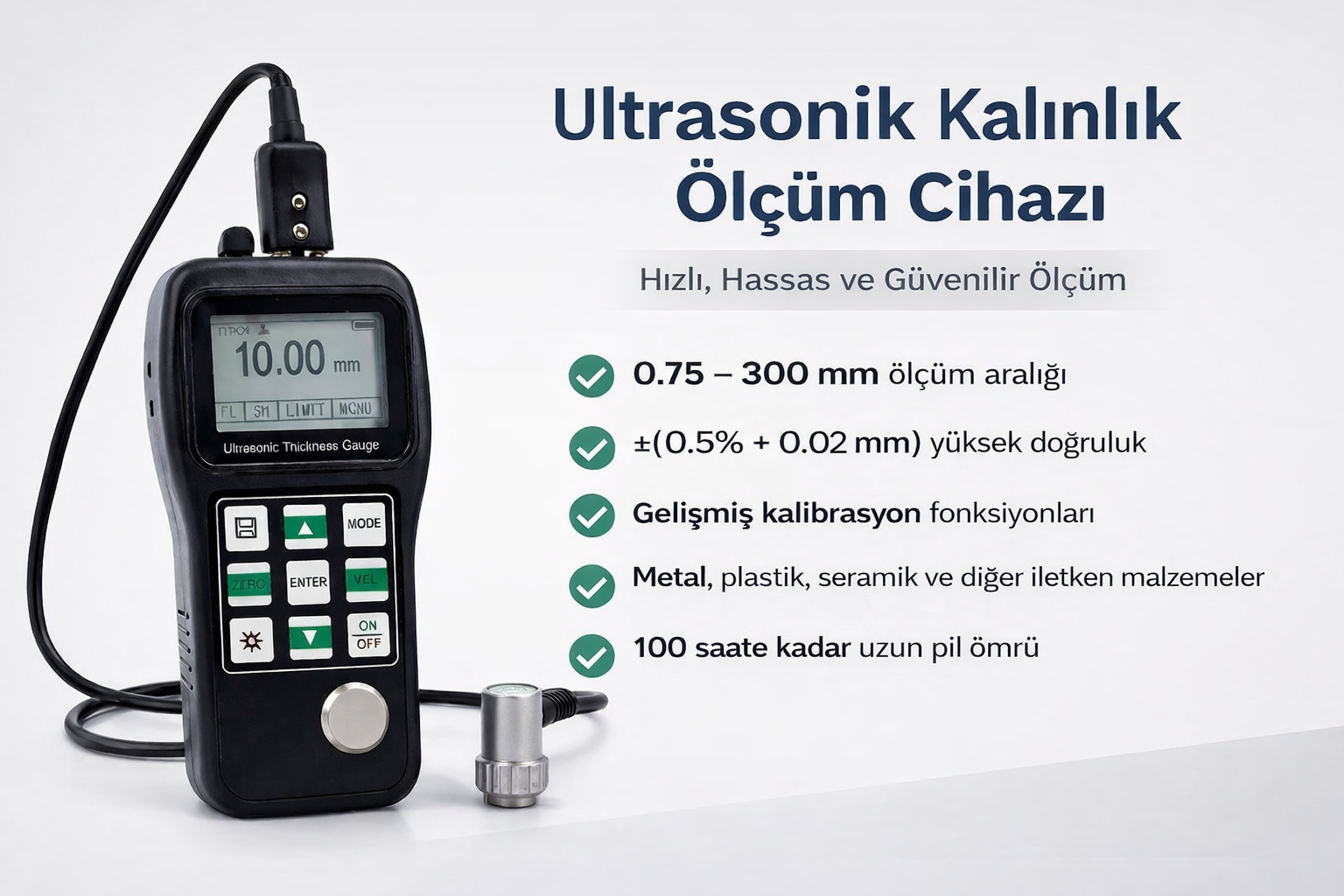

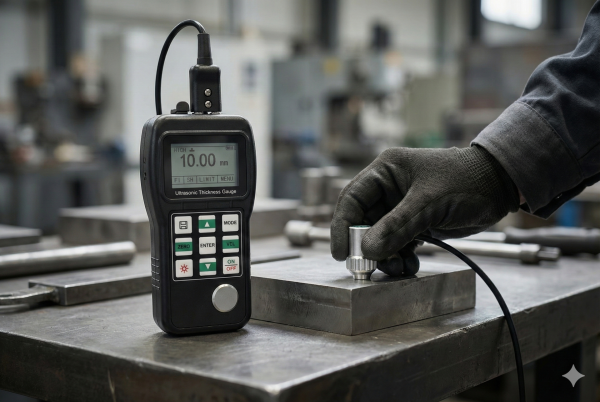

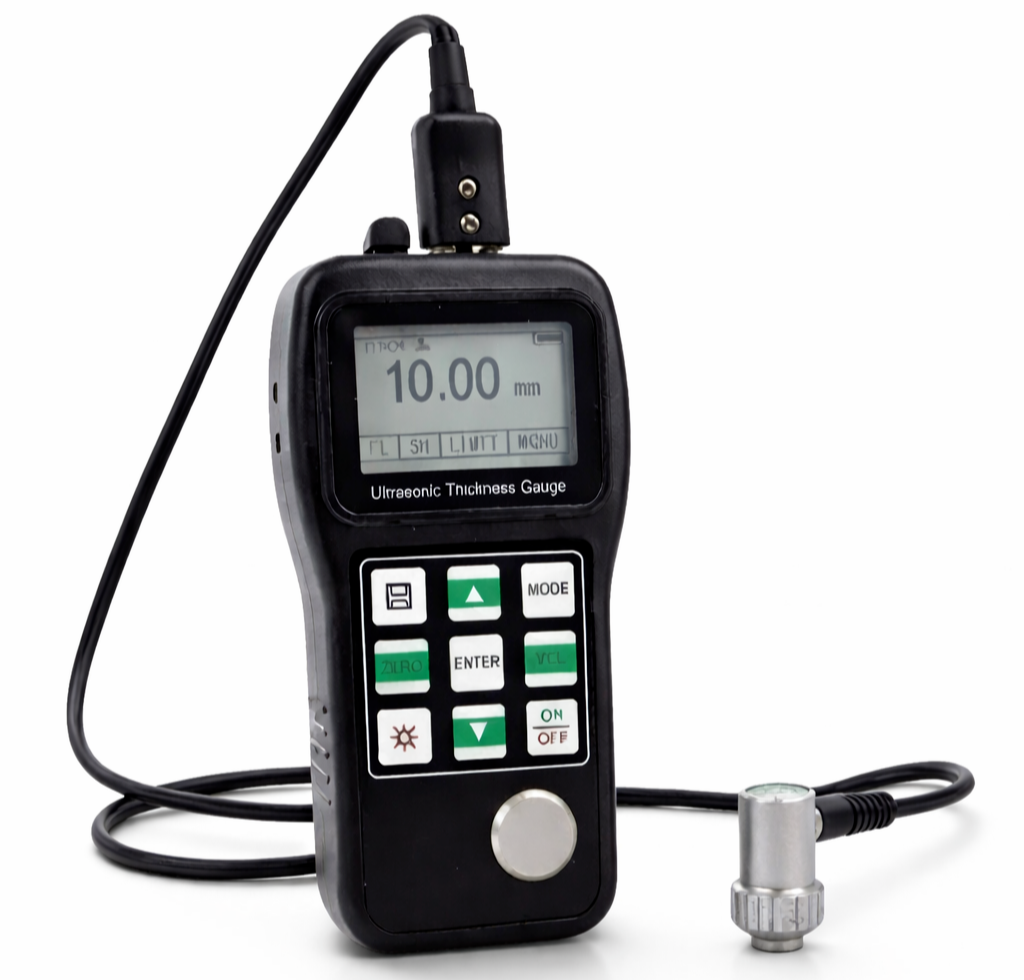

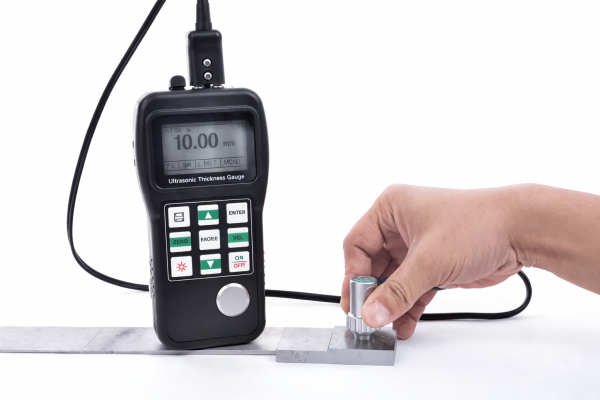

TM210Plus Ultrasonik Kalınlık Ölçüm Cihazı

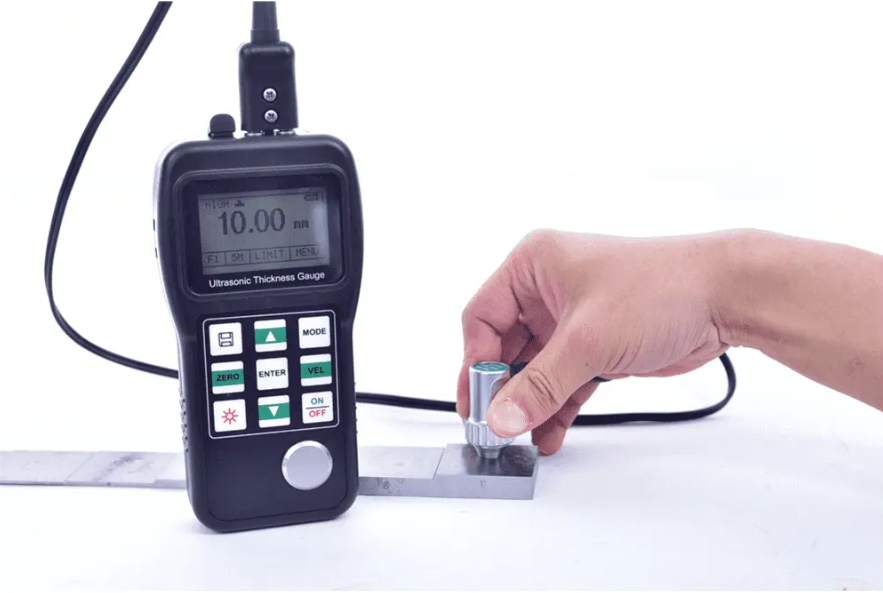

Ultrasonik kalınlık ölçüm cihazı; metal, plastik, seramik, kompozit, epoksi, cam ve ultrasonik dalgaları iyi ileten diğer malzemelerde hızlı ve hassas kalınlık ölçümü yapmak için tasarlanmıştır. Endüstriyel kalite kontrol, bakım ve saha ölçümlerinde güvenilir sonuçlar sunar.
Öne Çıkan Özellikler
- Geniş malzeme uyumluluğu
- Kalın taneli ve yüksek sıcaklık uygulamaları için özel prob seçenekleri
- Prob sıfırlama, ses hızı ve iki nokta kalibrasyonu
- Bağlantı (kuplaj) durum göstergesi
- Pil durum göstergesi ve ultra düşük güç tüketimi
- Otomatik uyku ve otomatik kapanma fonksiyonu
- USB portu ve PC veri aktarım desteği
- Opsiyonel termal mini yazıcı desteği
- Dökme demir ölçümleri için ayarlanabilir kazanç fonksiyonu
TM210 PLUS KUTU İÇERİĞİ
Bu gönderiyi Instagram'da gör
TM210 PLUS KALİBRASYON İŞLEMİ
Bu gönderiyi Instagram'da gör

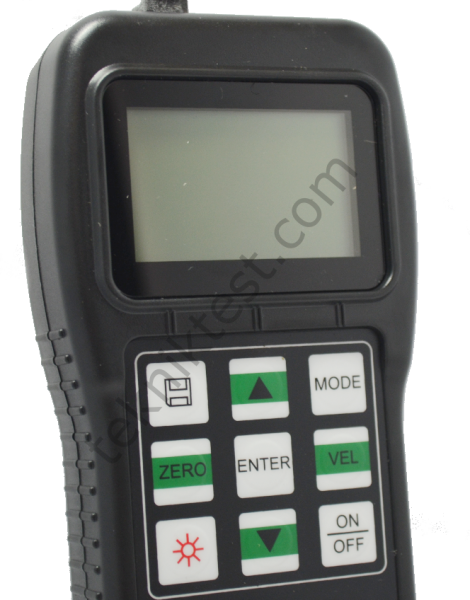

Ekran: 128 × 64 LCD, LED arka aydınlatmalı

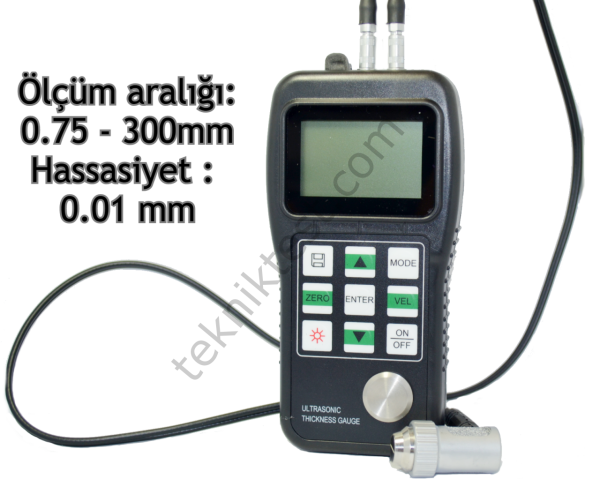

Ölçüm Aralığı: 0.75 mm – 300.0 mm (0.03 – 11.8 inç)

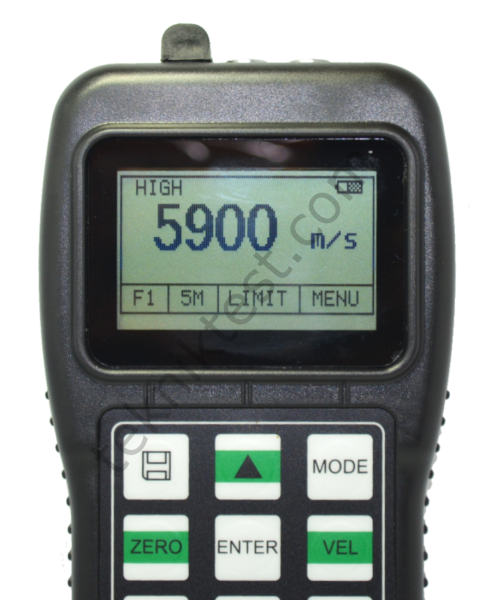

Ses Hızı Aralığı: 1000 – 9999 m/s (0.039 – 0.394 in/µs)
Çözünürlük: 0.01 mm veya 0.1 mm (100 mm altı), 0.1 mm (99.99 mm üzeri)
Doğruluk: ±(0.5% ölçülen kalınlık + 0.02 mm) – malzeme ve koşullara bağlı
Birimler: Metrik / İmperyal seçilebilir
Ölçüm Hızı: Tek nokta ölçümde saniyede 4 okuma
Veri Hafızası: 5 dosya (dosya başına 100 ölçüm değeri)
İletişim: USB seri port

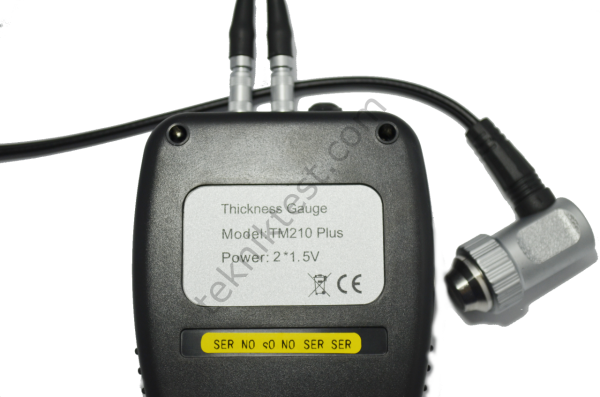

Güç Kaynağı: 2 × 1.5V AA pil
Çalışma Süresi: Yaklaşık 100 saat (arka ışık kapalıyken)
Boyutlar: 150 × 74 × 32 mm
Ağırlık: 238 g
Çelik Borular İçin Alt Limitler- 5 MHz prob: Ø20 mm × 3.0 mm
- 10 MHz prob: Ø20 mm × 3.0 mm
Standart Ürün İçeriği
Ana Gövde: 1 adet
Prob: 1 adet (TM-08)
Jel (Couplant): 1 adet
Taşıma Çantası: 1 adet
Kullanım Kılavuzu: 1 adet
Alkalin Pil: 2 adet (AA)
DataPro Yazılımı: 1 adet
İletişim Kablosu: 1 adet
| Model | Frekans (MHz) | Min. Çap (mm) | Ölçüm Aralığı (Çelik) | Alt Limit | Açıklama |
|---|---|---|---|---|---|
| TM-12 | 2 | 14 | 3.0 – 300.0 mm | 20 mm | Kalın, yüksek zayıflatmalı veya çok saçılan malzemeler |
| TM-08 | 5 | 8 | 1.2 – 230.0 mm | Ø20 × 3.0 mm | Standart ölçümler |
| TM-08/90 | 5 | 8 | 1.2 – 230.0 mm | Ø20 × 3.0 mm | Standart ölçümler (90° prob) |
| TM-06 | 7 | 6 | 0.75 – 80.0 mm | Ø15 × 2.0 mm | İnce borular ve küçük kavisli yüzeyler |
| HT-5 | 5 | 13 | 3 – 200 mm | 30 mm | Yüksek sıcaklık ölçümü (300 °C’ye kadar) |
| HT5-2 | 5 | 13 | 3 – 200 mm | 30 mm | Yüksek sıcaklık ölçümü (550 °C’ye kadar) |
|
Konfigürasyon |
Ürün |
Miktar |
|
|
|
Standart Konfigürasyon |
1 |
Ana gövde |
1 |
|
|
2 |
Prob |
1 |
Model: TM-08 |
|
|
3 |
Jel |
1 |
||
|
4 |
Ürün Çantası |
1 |
||
|
5 |
Kullanım Kılavuzu |
1 |
||
|
6 |
Alkalin pil |
2 |
AA boyutunda |
|
|
12 |
DataPro Yazılımı |
1 |
||
|
13 |
İletişim Kablosu |
1 |
||
|
Opsiyonel Konfigürasyon |
7 |
Prob TM-12 |
Ek A |
|
|
8 |
Prob TM-06 |
|||
|
9 |
Prob HT5 |
|||
|
10 |
Mini termal yazıcı |
1 |
||
|
11 |
Yazıcı kablosu |
1 |
