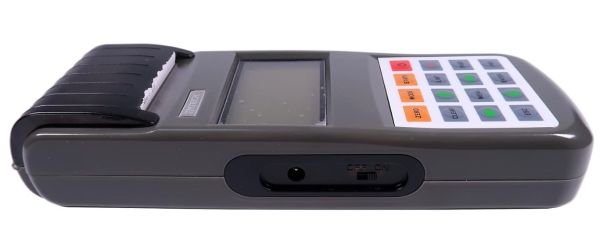

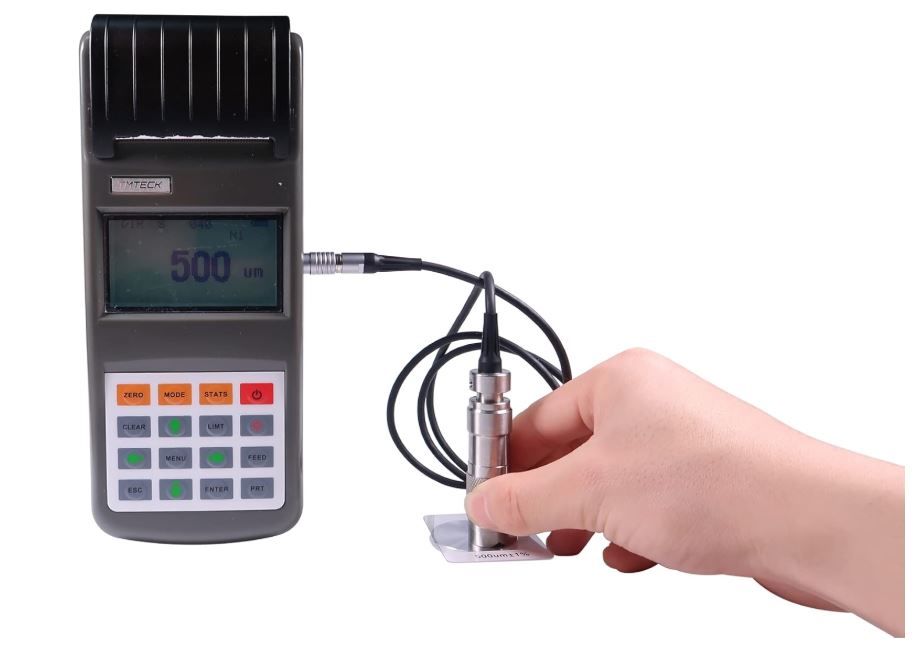

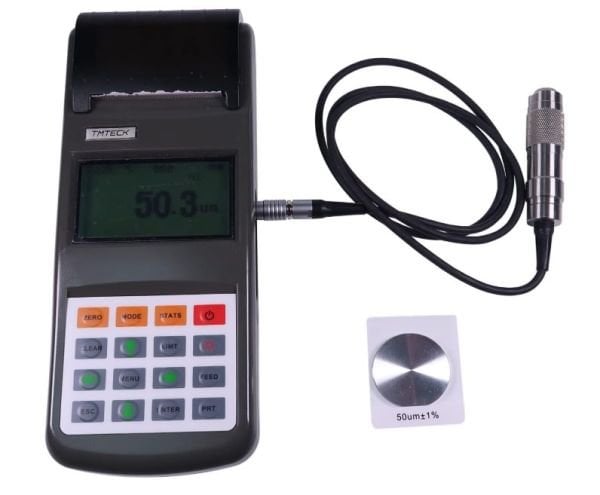

TM260 Dahili Yazıcılı Ferrous ve Non-Ferrous Kaplama Kalınlığı Ölçüm Cihazı
Gelişmiş Kaplama Kalınlığı Ölçüm Cihazı
Modern teknolojinin ve üstün performansın bir araya geldiği bu gelişmiş kaplama kalınlığı ölçüm cihazı ile tanışın. Kullanımı kolay ve güvenilir sonuçlar sunan bu cihaz, çeşitli ihtiyaçlarınıza yanıt verecek özelliklere sahiptir.
- 2 Ölçme Modu: Sürekli ve tekli ölçme modları ile her durumda en doğru veriyi elde edin.
- 2 Kapatma Modu: Manuel ve otomatik kapanma seçenekleri ile enerji tasarrufu sağlayın.
- Geniş Ölçme Aralığı: Farklı uygulamalar için 6 farklı sensör seçeneğiyle geniş ölçüm yapabilme imkanı (sensörler bir sonraki sayfada listelenmiştir).
- Doğrudan ve İstatistiksel Test Modları: APPL (doğrudan test) ve BATCH (istatiksel blok test) modları ile ölçümlerinizde esneklik kazanın.
- Gerektiğinde istatistik değerlerini yazdırmak için yazıcıyla entegre
- 500 Adet Veri Saklama: Bu kaplama kalınlığı ölçüm cihazınının geniş veri saklama kapasitesi ile analizlerinizi daha sonra inceleyebilme imkanı.
Bu üstün özelliklere sahip bu kaplama kalınlığı ölçüm cihazı, hem profesyoneller hem de amatörler için idealdir. Kolay taşınabilir yapısı, kullanıcı dostu arayüzü ve güvenilir performansı ile her zaman yanınızda olacak.
Kaplama Kalınlığı Ölçüm Cihazının Öne Çıkan Özellikleri:
- Çeşitli Problar Kullanımı: F400, F1, F1/90°, F10, N1, F5 gibi farklı problar ile ölçüm yapabilme.
- Üç Kalibrasyon Yöntemi: Tek nokta kalibrasyonu, iki nokta kalibrasyonu ve temel kalibrasyon seçenekleri.
- Ekran Çözünürlüğü: 100 um’den az ölçüm aralığında 0,1 um çözünürlük; 100 um’den büyük aralıklarda 1 um çözünürlük.
- Beş İstatistik: Çeşitli veri analiz yöntemleri ile beş farklı istatistik sunar.
- Veri Saklama Kapasitesi: 500 adat veriyi saklama imkanı.
- Çalışma Yöntemleri: Doğrudan yöntem ve grup yöntemi olmak üzere iki farklı çalışma modu.
- Ölçüm Çeşitleri: Sürekli ölçüm ve tekli ölçüm seçenekleri.
- Kapatma Modları: Manuel ve otomatik kapanma seçenekleri.
- Sınır Ayarları: Ölçülen değeri otomatik alarm ile sınırlayabilme ve histogram üzerinden değer analizi.
- Silme Özellikleri: Büyük hata ve hata ayarlarını silme imkanı.
- Yazdırma: Ölçüm, istatistik, ölçüm cihazı verileri ve histogramları yazdırma.
- Sesli İpuçları: İşlem yapıldığında sesli uyarılar ile kullanıcı dostu bir deneyim.
- Düşük Voltaj Fonksiyonu: Düşük voltaj durumunda doğrudan güç kaynağı fonksiyonu.
- Hata Fonksiyonu: Hata durumlarında kullanışlı hata bildirimleri.
Bu üstün özelliklere sahip bu kaplama kalınlığı ölçüm cihazı, hem profesyoneller hem de amatörler için idealdir. Kolay taşınabilir yapısı, kullanıcı dostu arayüzü ve güvenilir performansı ile her zaman yanınızda olacak.

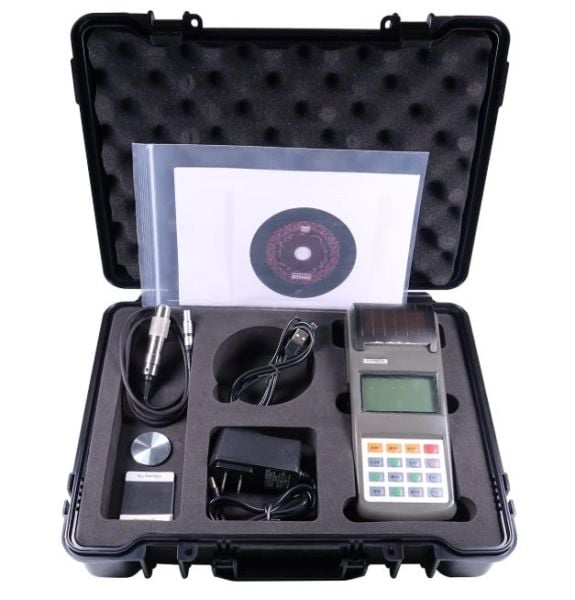

Kaplama Kalınlığı Ölçüm Cihazınının Ürün İçeriği :
| Standart Teslimat | |
| Ana ünite | 1 |
| Sondaj | 1 |
| Alt tabaka | 1 |
| Kalibrasyon folyosu | 1 |
| Şarj cihazı | 1 |
| Baskı kağıdı | 1 |
| sertifika | 1 |
| Garanti kartı | 1 |
| Kullanım kılavuzu | 1 |
İsteğe bağlı Aksesuarlar
Farklı uygulamalar için 5 prob
Çeşitli kalınlıklarda kalibrasyon folyoları
Kaplama kalınlığı ölçüm cihazı için F tipi prob :
| İncelemek, bulmak | F400 | F1 | F1 / 90 ° | F10 | |||
| Ölçüm Prensibi | Manyetik yöntem | ||||||
| Ölçüm aralığı (mm) | 0 ～ 400um | 0 - 1250 um | 0 ～ 10000 | ||||
| Minimum çözünürlük (mm) | 0.1 | 0.1 | 10 | ||||
| Tolerans | Tek noktalı kalibrasyon (mm) | ± (% 2 H + 0.7) | ± (% 2 H + 1) | ± (% 2 H + 10) | |||
| İki noktalı kalibrasyon (mm) | ± (% 1 H + 0.7) | ± ((% 1 H + 1) | ± (% 1 H + 10) | ||||
| Minimum eğrilik yarıçapı (dışbükey) (mm) | 1 | 1.5 | düz | 10 | |||
| Minimum ölçüm alanı (mm) | F3 | F7 | F7 | F40 | |||
| Minimum ana malzeme kalınlığı (mm) | 0.2 | 0.5 | 0.5 | 2 | |||
Kaplama kalınlığı ölçüm cihazı için Tip N probu :
| N400 | N1 | CN02 | ||
| Ölçüm Prensibi | Girdap akımı yöntemi | |||
| Ölçüm aralığı (mm) | 0 ～ 400 | 0 ～ 1250 | 10 ～ 200 | |
| Minimum çözünürlük (mm) | 0.1 | 0.1 | 1 | |
| Tolerans | Tek noktalı kalibrasyon (mm) | ± (% 2 H + 0.7) | ± (% 2 H + 1.5) | ± (% 2 H + 1) |
| İki noktalı kalibrasyon (mm) | ± (% 1 H + 0.7) | ± (% 1 H + 1.5) | -------- | |
| Minimum eğrilik yarıçapı (dışbükey) (mm) | 1.5 | 3 | düz | |
| Minimum ölçüm alanı (mm) | F4 | F5 | F7 | |
| Minimum ana malzeme kalınlığı (mm) | 0.3 | 0.3 | 0 | |
Not: H —— Ölçülen Değer
Kaplama Kalınlığı Ölçüm Cihazının Teknik Özellikleri :
| Prob tipleri | F | N | |
| Ölçme yöntemleri | manyetik indüksiyon | girdap akımı | |
| Ölçüm aralığı | 0 ~1250 μm | 0 ~1250 μm, 0 ila 40 μm (bakır üzerindeki krom kaplama için) | |
| Minimum çözünürlük | 0,1 mikron | ||
| Hoşgörü | Sıfır noktası kalibrasyonu | ±(%3H+1)μm | ± (%3H+1,5)μm |
| H, test edilen parçanın kalınlığını ifade eder | |||
| İki nokta kalibrasyonu | ±[(1~3)%H+1]μm | ±[(1~3)%H+1,5]μm | |
| H, test edilen parçanın kalınlığını ifade eder | |||
| Ölçüm koşulu | Min. eğrilik yarıçapı (mm) | Dışbükeylik 1.5 | Dışbükeylik 3 |
| Min. test alanı çapı (mm) | Ø7 | Ø5 | |
| Alt tabakanın kritik kalınlığı (mm) | 0,5 | 0,3 | |
| Standartlar | DIN,ISO,ASTM,BS | ||
| Kalibrasyon | Sıfır ve folyo kalibrasyonu | ||
| Arayüz | USB2.0 | ||
| İstatistik | Ölçüm sayısı, ortalama, standart sapma, maksimum ve minimum | ||
| Veri belleği | 500 okuma | ||
| Sınırlar | Alarm ile ayarlanabilir | ||
| Güç | Li şarj edilebilir pil | ||
| Çalışma ortamı | Sıcaklık: 0~40℃ | ||
| Nem: %20~%90 | |||
| Güçlü manyetik alan yok | |||
| Boyutlar (mm) | 215×84×42 | ||
İsteğe bağlı Problar ve Uygulama Kılavuzu
| Sonda modeli | F400 | F1 | F1/90º | F10 | N1 | F5 | |
| Çalışma prensibi | Manyetik indüksiyon | Girdap akımı | |||||
| Ölçüm aralığı (µm) | 0-400 | 0-1250 | 0-10000 | 0 ila 1250 μm 0 ila 40 μm (bakır üzerindeki krom kaplama için ) |
0-1250 | ||
| Düşük aralık çözünürlüğü (µm) | 0,1 | 0,1 | 10 | 0,1 | 0,1 | ||
| Kesinlik | Tek nokta kalibrasyonu (µm) | ±(%3H+1) | ±(%3H+10) | ±(%3H+1,5) | ±(%3H+1) | ||
| İki noktalı kalibrasyon (µm) | ±[(1~3)H%+0,7] | ±[(1~3)H%+1] | ±[(1~3)%H+10] | ±[(1~3)%H+1,5] | - | ||
| Ölçüm koşulları | Minimum alanın minimum eğriliği (mm) | Dışbükey 1 | 1.5 | Düzleştirmek | 10 | 3 | Açı |
| Min. alanın çapı (mm) | φ3 | φ7 | φ7 | φ40 | φ5 | φ7 | |
| Alt tabakanın kritik kalınlığı (mm) | 0,2 | 0,5 | 0,5 | 2 | 0,3 | 0,5 | |
