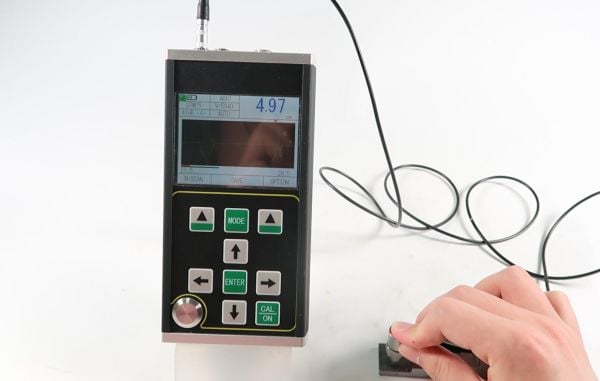

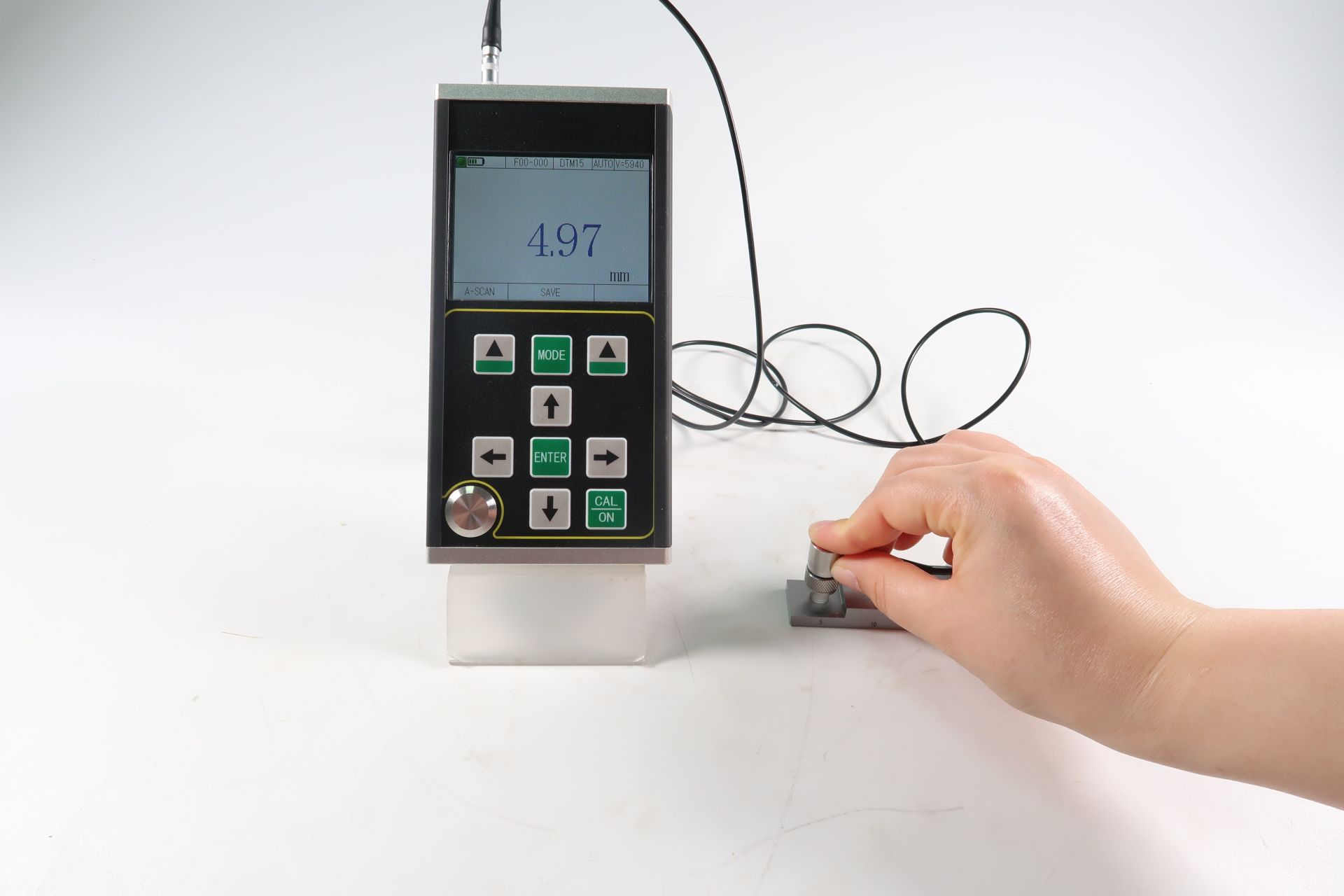

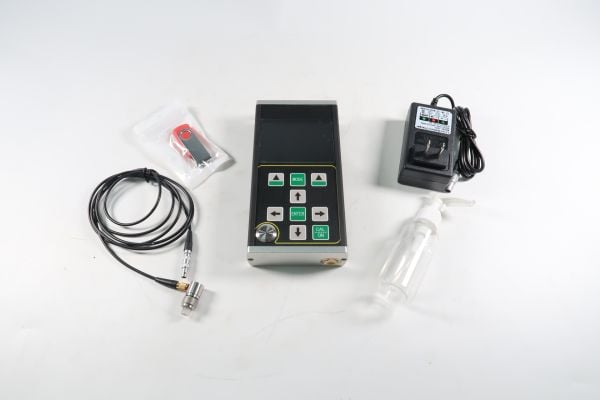

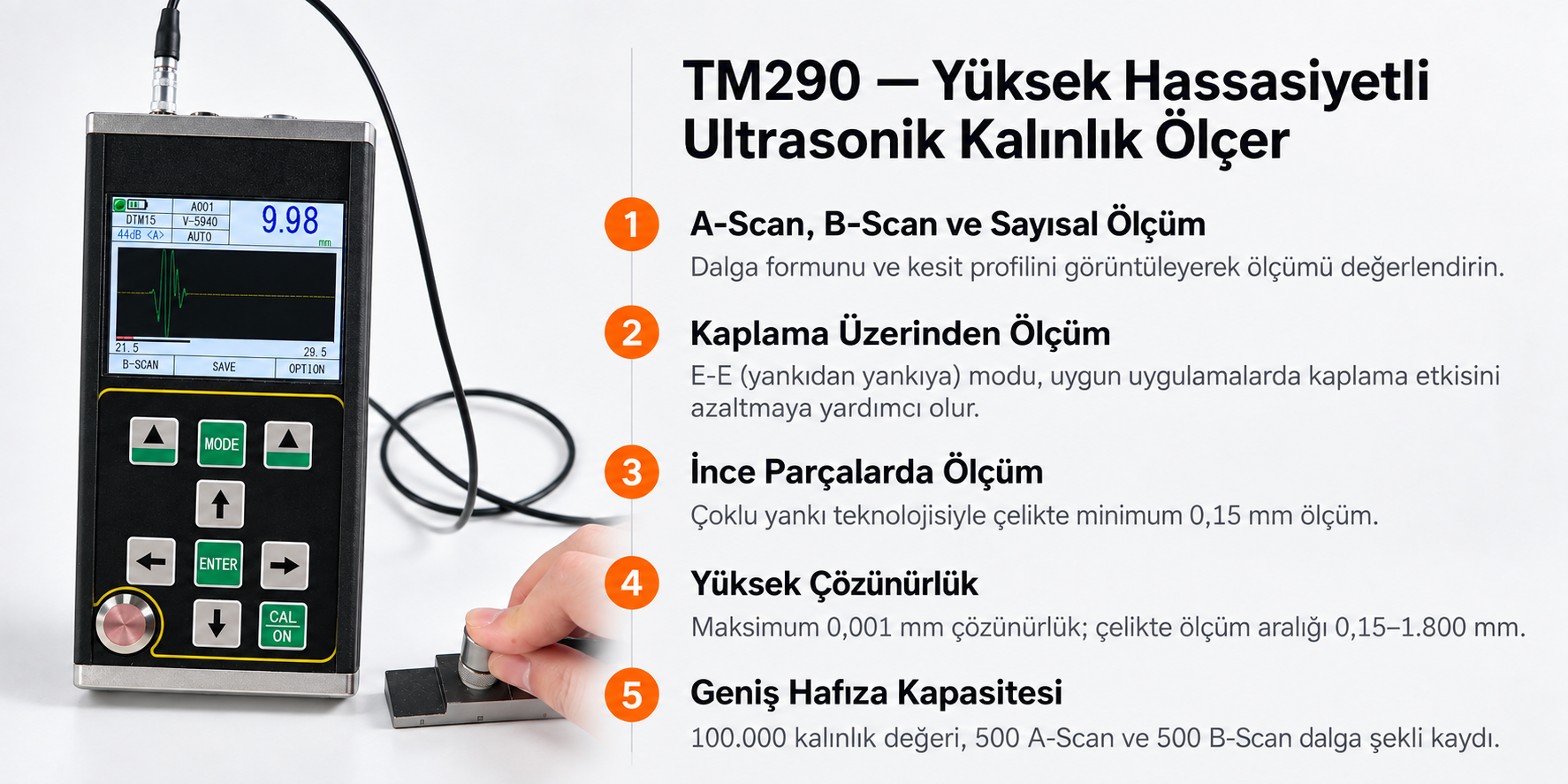

TM290 Yüksek Hassasiyetli Ultrasonik Kalınlık Ölçer
TM290, A/B tarama moduna sahip, elde taşınabilir, yüksek hassasiyetli dijital ultrasonik kalınlık ölçüm cihazıdır. Ölçüm prensibi olarak darbe-yankı (pulse-echo) yöntemine dayalı ultrasonik kalınlık ölçüm tekniğini kullanır. Sabit ultrasonik dalga yayılım hızına sahip ve arka yüzeyinden yansıma alınabilen tüm malzemelerin kalınlık ölçümüne uygundur. 0,001 mm çözünürlükte ölçüm yapabilen cihaz, çelik malzemelerde 0,15 mm’ye kadar düşük kalınlık değerlerini tespit edebilir.
Cihaz; metal levhaların, işlenmiş parçaların hassas ölçümlerinin yanı sıra, kullanım sürecinde korozyona maruz kalan boru hatları ve basınçlı kaplarda meydana gelen incelmelerin izlenmesinde de yüksek doğruluk sağlar. Petrol ve doğalgaz, kimya, metalürji, gemi inşa, havacılık, enerji gibi birçok endüstriyel alanda kullanılabilir.
Standart Uygunluğu: TM290, Ultrasonik Kalınlık Ölçerler için Kalibrasyon Spesifikasyonu (JJF 1126-2004) standardına uygundur.
Ana Fonksiyon ve Özellikler
-
Tarama ve Gösterim Modları: A-tarama modu, B-tarama modu ve sayısal gösterim modu desteği.
-
Geniş Ölçüm Aralığı: Özgün çoklu yankı (multiple echo) teknolojisi sayesinde ultra ince parçaların ölçümü yapılabilir; çelik için minimum ölçüm kalınlığı 0,15 mm’dir.
-
Yüksek Hassasiyet: Maksimum ölçüm çözünürlüğü 0,001 mm, tekrarlanabilirlik hassasiyeti ± 0,002 mm’dir.
-
Kaplama Altı Ölçüm: Kaplama nüfuz etme (coating penetration) ve yankıdan yankıya (echo-to-echo) ölçüm fonksiyonları sayesinde boya tabakası veya kaplama bulunan malzemelerin kalınlığı hassas şekilde ölçülebilir.
-

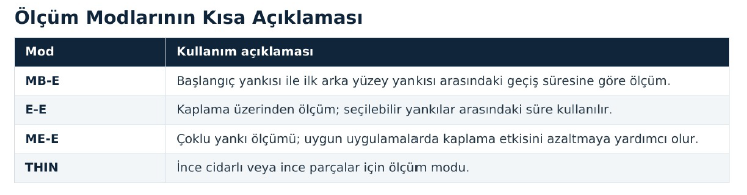

Çoklu Ölçüm Modları: MB-E, E-E ve ME-E modları, standart kalın parçaların ölçümüne uygundur; ince mod (thin mode) ise ince parçaların hassas ölçümünü sağlar.
-
Sayısal Gösterim Seçenekleri: Standart kalınlık değeri modu, fark/azalma oranı modu ve maksimum değer modu.
-
Kazanç Kontrolü: Otomatik kazanç ve manuel kazanç ayar desteği.
-
Enerji Yönetimi: Manuel veya otomatik kapanma seçenekleri ile enerji tasarrufu.
-
Prob Desteği: Çift kristalli (dual crystal) ve tek kristalli (single crystal) prob desteği; 20 MHz’e kadar yüksek frekanslı problarla uyumluluk.
-
Veri Depolama: 100.000 kalınlık değeri, 500 A-tarama dalga formu ve 500 B-tarama dalga formunu eşzamanlı depolayabilme.
-
Ekran Özellikleri: 3,5 inç renkli TFT-LCD ekran, 320×240 piksel (QVGA) yüksek çözünürlük.
-
Kalibrasyon Seçenekleri: Tek nokta, çok nokta ve manuel kalibrasyon desteği; ses hızı ve prob sıfır konumunun aynı anda kalibrasyonu; çift kristalli problar için V-yolu (V-path) düzeltme desteği.
-
Birim Dönüşümü: Metrik ve İngiliz ölçü birimleri arasında (mm/inç) geçiş yapabilme.
-
Dil Seçeneği: Çince ve İngilizce arayüz desteği.
Uygulanabilir Malzemeler
Çelik, dökme demir, alüminyum, bakır vb. metaller ile plastik, seramik, cam, reçine, cam elyafı ve ultrasonik dalgaları iyi iletebilen diğer malzemelerin kalınlık ölçümü için uygundur.
Ultrasonik kalınlık ölçümünün prensibi, ışık dalgaları ile yapılan ölçüm yöntemine benzer. Prob tarafından gönderilen ultrasonik darbe, ölçümü yapılacak malzemeye ulaşır ve malzeme içinde yayılır. Malzemenin ara yüzeyine ulaştığında, darbe geri yansır ve tekrar prob tarafından algılanır. Ölçülen malzemenin kalınlığı, ultrasonik dalganın malzeme içindeki yayılma süresinin hassas şekilde ölçülmesiyle belirlenir.

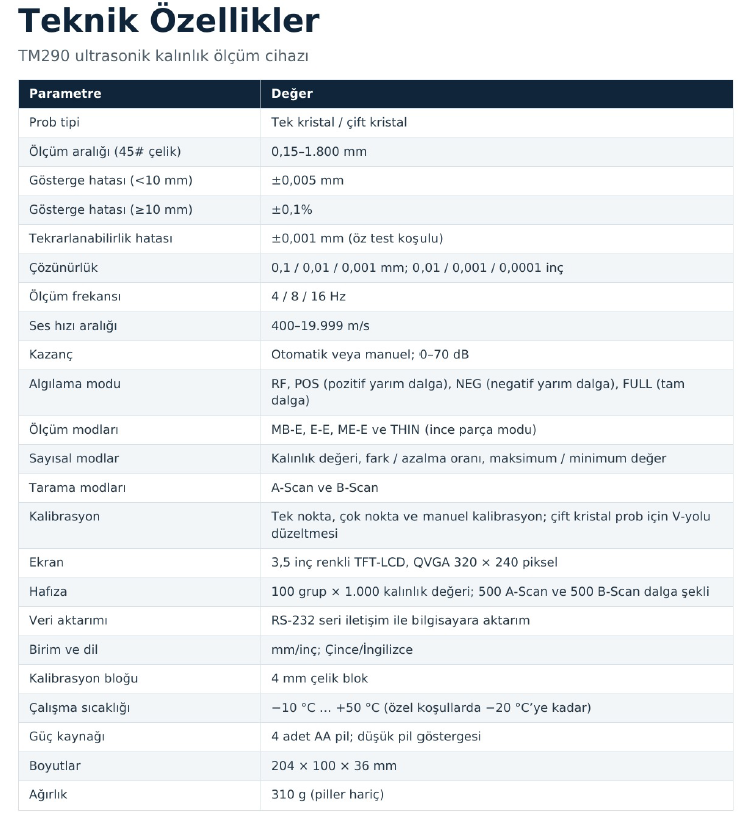

TM290 – Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Prob Tipi | Tek kristalli prob / çift kristalli prob |
| Ölçüm Aralığı (45# çelik) | 0,15 mm – 1800 mm |
| Gösterim Hatası (<10 mm) | ±0,005 mm |
| Gösterim Hatası (≥10 mm) | ±0,1% |
| Tekrarlanabilirlik Hatası | ±0,001 mm (Kendi kendine test) |
| Gösterim Kararlılığı | Sıfır geçiş ve çoklu yankı teknolojileri kullanılarak, yankı şiddeti, malzeme sönüm katsayısı, kazanç ve kapı yüksekliğinden etkilenmeden yüksek ölçüm kararlılığı ve güvenilirlik sağlanır. |
| Ölçüm Frekansı | 4 Hz, 8 Hz, 16 Hz |
| Çözünürlük | 0,1 mm, 0,01 mm, 0,001 mm (0,01 inç, 0,001 inç, 0,0001 inç) |
| Darbe Üreteci | Negatif kare dalga yayımı, darbe genişliği ve voltaj prob ile otomatik uyum sağlar. |
| Ses Hızı Aralığı | 400 – 19999 m/s |
| Kalibrasyon Bloğu | 4 mm (çelik) |
| Otomatik Kapanma | 5 dk, 10 dk, 20 dk veya manuel kapanma |
| Prob Kalibrasyonu | Tek nokta kalibrasyonu, çok nokta kalibrasyonu |
| Kazanç | Otomatik kazanç kontrolü, manuel kazanç kontrolü |
| Kazanç Aralığı | 0 – 70 dB |
| Tespit Modu | RF, pozitif yarım dalga (POS), negatif yarım dalga (NEG), tam dalga (FULL) |
| Ölçüm Modları | MB-E, E-E, ME-E, THIN |
| Sayısal Modlar | Kalınlık değeri, fark/azalma oranı, maksimum/minimum değer |
| A-Tarama Modu | Var |
| B-Tarama Modu | Var |
| Bağlantı Göstergesi | Var |
| Pil Göstergesi | Var |
| Dil | Çince / İngilizce |
| Birim | mm / inç |
| Menü Kullanımı | Var |
| Yazılım Fonksiyonları | Dinamik kapı ayarı, boşluk (blank) ayarı, yankı boşluğu (E-blank) ayarı, yankı dondurma, yankı kaydırma ve ölçekleme |
| Depolama Kapasitesi | 100.000 kalınlık değeri (100 grup, grup başına 1000), 500 A-tarama dalga formu, 500 B-tarama dalga formu |
| Yazılım Güncellemesi | Var |
| Ekran | 3,5" QVGA (320×240) renkli TFT-LCD |
| Veri Aktarımı | RS-232 seri iletişim ile bilgisayara veri transferi |
| Çalışma Sıcaklığı | -10℃ ~ +50℃ (özel gereksinimlerde -20℃) |
| Çalışma Voltajı | 4 adet AA pil, düşük voltaj uyarısı |
| Boyutlar | 204 × 100 × 36 mm |
| Ağırlık | 310 g (pil hariç) |
Opsiyonel Prob Modelleri
Tek Kristalli Prob
| Model | Frekans / Çap | Ölçüm Aralığı (mm) | Çözünürlük |
|---|---|---|---|
| DTM15 (Standart) | 15 MHz / 6 mm | 0,15 – 24 | 0,001 mm |
| DTM7.5 | 7,5 MHz / 6 mm | 0,5 – 24 | 0,001 mm |
| DTM10 | 10 MHz / 6 mm | 0,3 – 24 | 0,001 mm |
| DTM5 | 5 MHz / 6 mm | 1,0 – 24 | 0,001 mm |
| BD510 | 5 MHz / 10 mm | 1 – 1000 | 0,001 mm |
| BD212 | 2 MHz / 12 mm | 4 – 1800 | 0,001 mm |
Çift Kristalli Prob
| Model | Frekans / Çap | Ölçüm Aralığı (mm) | Çözünürlük |
|---|---|---|---|
| TC400 | 10 MHz / 5 mm | 0,5 – 50 | 0,001 mm |
| TC500 | 5 MHz / 5 mm | 1,0 – 65 | 0,001 mm |
| TC510 | 5 MHz / 10 mm | 1,0 – 500 | 0,001 mm |
