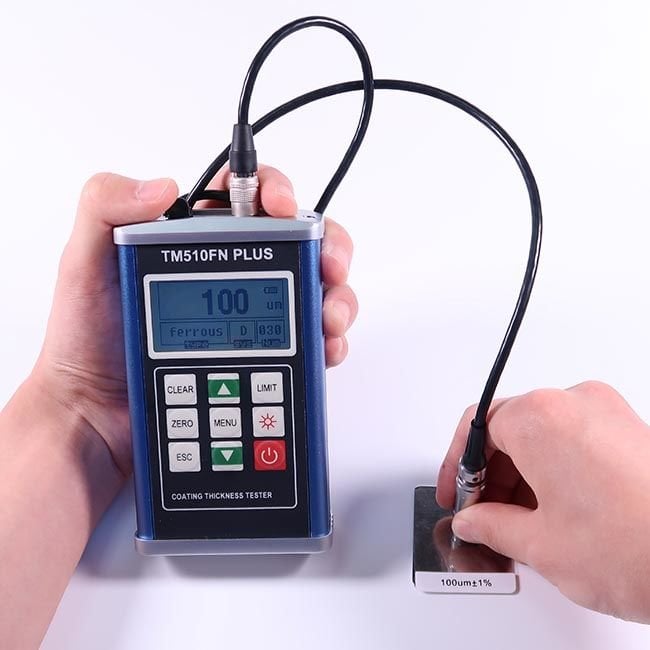

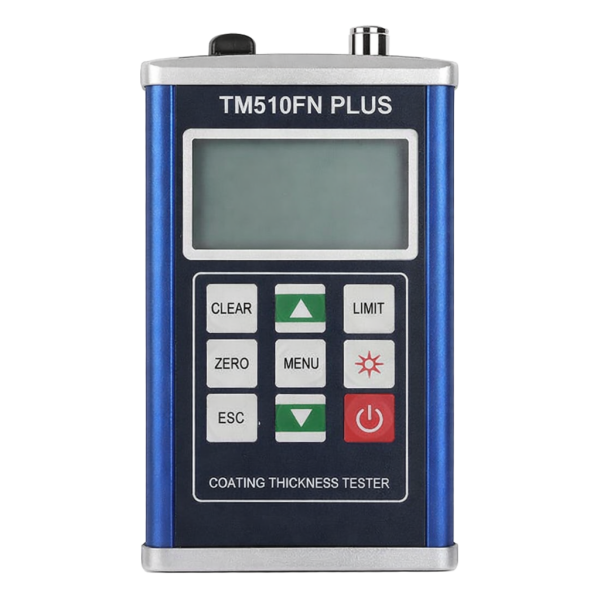

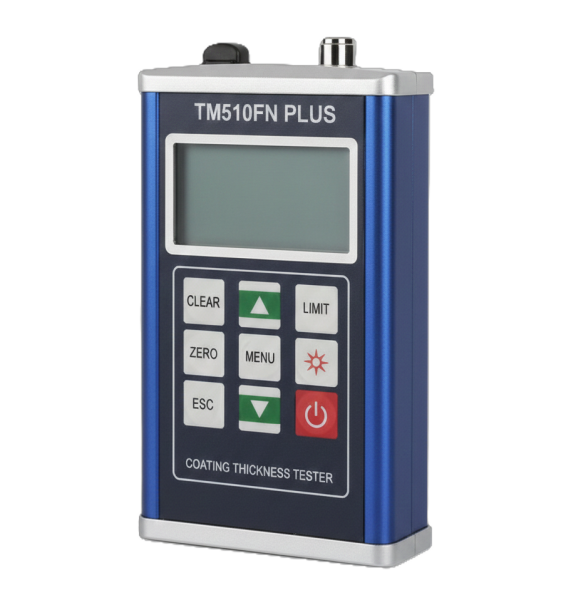

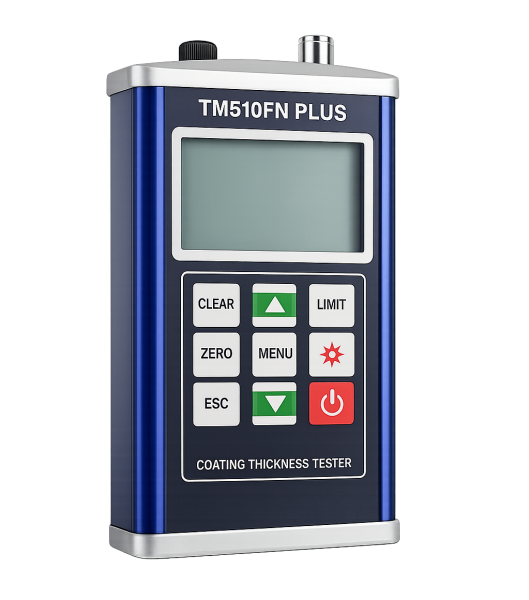

TM510FN Plus Kaplama Kalınlığı Ölçüm Cihazı ( Ferrous Prob )
TM510FN Plus Kaplama Kalınlığı Ölçüm Cihazı ( Non ferrous Prob - Ferrous Prob )
Ürüne Genel Bakış :
- Ölçüm modu: sürekli / tek
- Kapatma modları: manuel / otomatik
- Geniş ölçüm aralığı ( Opsiyonel 5 farklı prob ile )
- Yazıcıyla bağlantı kurabilir
- USB 2.0 bağlantı noktası
- 500 veri saklanabilir
Ürüne Genel Bakış :
- Çeşitli problar (F400, F1, F1 / 90 °, F10, N1, N400, vb.)
- Üç kalibrasyon yöntemi: bir noktalı kalibrasyon, iki noktalı kalibrasyon, temel kalibrasyon
- Ekran çözünürlüğü: 0,1 um (ölçüm aralığı 100 um'den az)
- Beş istatistik, veri depolama 500 var
- Sınırlı olarak ayarlanabilir: Ölçülen değerin göstergesi otomatik alarm ve histogram değer analizinde bulunan bir dizi ölçüm olabilir;

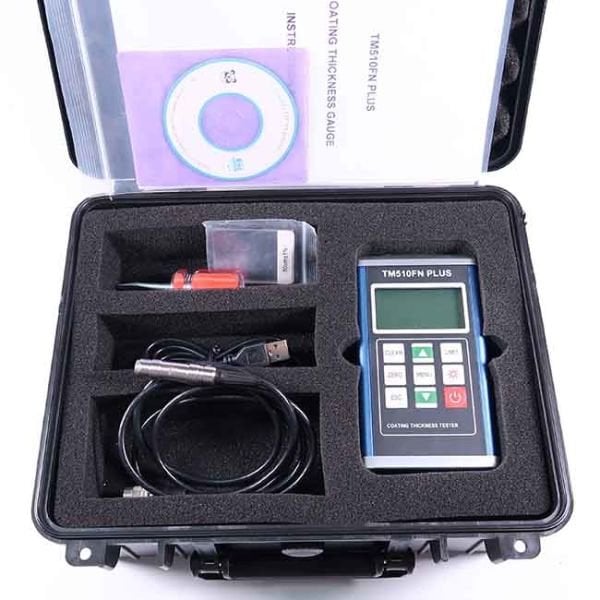

Ürün İçeriği :
| Ana ünite | 1 |
| Prob F1 veya N1 | 1 |
| Kalibrasyon folyoları | 5 |
| Kullanım klavuzu | 1 |
| Sertifika | 1 |
| Garanti belgesi | 1 |
| Taşıma çantası | 1 |
| İletişim kablosu | 1 |
| PC yazılımı Veri Görünümü | 1 |
.jpg)
İsteğe bağlı Aksesuarlar

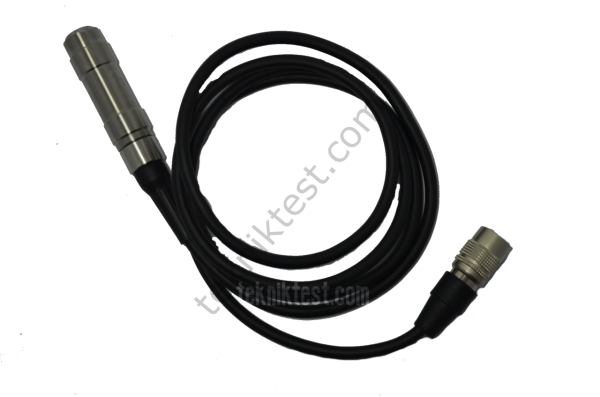

Farklı uygulamalar için 5 prob
Çeşitli kalınlıklarda kalibrasyon folyoları
F tipi prob :
| İncelemek, bulmak | F400 | F1 | F1 / 90 ° | F10 | |||
| Ölçüm Prensibi | Manyetik yöntem | ||||||
| Ölçüm aralığı (mm) | 0 ～ 400um | 0 - 1250 um | 0 ～ 10000 | ||||
| Minimum çözünürlük (mm) | 0.1 | 0.1 | 10 | ||||
| Tolerans | Tek noktalı kalibrasyon (mm) | ± (% 2 H + 0.7) | ± (% 2 H + 1) | ± (% 2 H + 10) | |||
| İki noktalı kalibrasyon (mm) | ± (% 1 H + 0.7) | ± ((% 1 H + 1) | ± (% 1 H + 10) | ||||
| Minimum eğrilik yarıçapı (dışbükey) (mm) | 1 | 1.5 | düz | 10 | |||
| Minimum ölçüm alanı (mm) | F3 | F7 | F7 | F40 | |||
| Minimum ana malzeme kalınlığı (mm) | 0.2 | 0.5 | 0.5 | 2 | |||
Tip N probu :
| İncelemek, bulmak | N400 | N1 | CN02 | |
| Ölçüm Prensibi | Girdap akımı yöntemi | |||
| Ölçüm aralığı (mm) | 0 ～ 400 | 0 ～ 1250 | 10 ～ 200 | |
| Minimum çözünürlük (mm) | 0.1 | 0.1 | 1 | |
| Tolerans | Tek noktalı kalibrasyon (mm) | ± (% 2 H + 0.7) | ± (% 2 H + 1.5) | ± (% 2 H + 1) |
| İki noktalı kalibrasyon (mm) | ± (% 1 H + 0.7) | ± (% 1 H + 1.5) | -------- | |
| Minimum eğrilik yarıçapı (dışbükey) (mm) | 1.5 | 3 | düz | |
| Minimum ölçüm alanı (mm) | F4 | F5 | F7 | |
| Minimum ana malzeme kalınlığı (mm) | 0.3 | 0.3 | 0 | |
Not: H —— Ölçülen Değer
Ürünün Teknik Özellikleri :
|

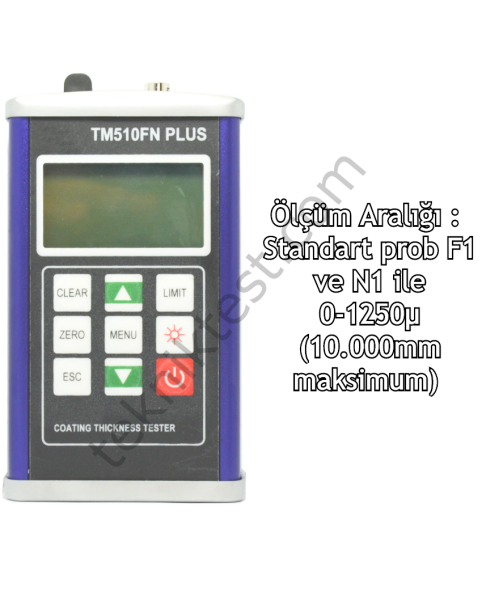

Ölçüm aralığı |

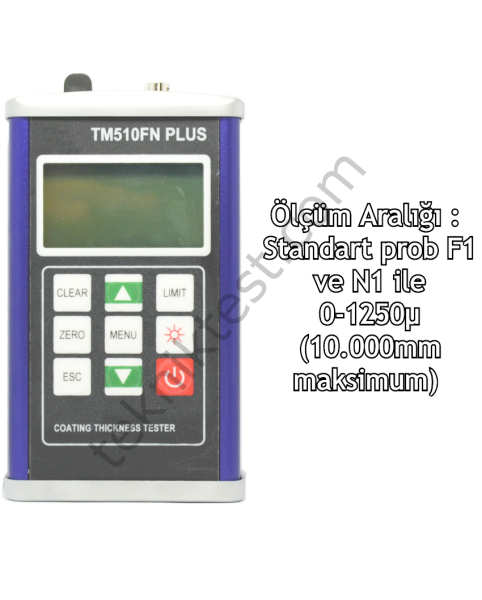

Standart prob F1.N1 ile 0-1250µ (maks. 10.000 mm) |
|
Takılabilir Problar
|
F (demir: çelik / demir) ve N (demir dışı metaller) için 5 prob mevcuttur |
|
Hata payı |
F1:±(1µ+3%H) N1.±(1.5µ+3% H) H: gerçek kalınlık test edildi |
| Çözünürlük | 4 büyük basamaklı alfanümerik |
|
Dil |
İngizlice |
|
Standartlar |
DIN, ISO, ASTM, BS |
| Min. ölçüm alanı |
F1:(standard probe) |
| Min. eğrilik yarıçapı | dışbükey: 3 mm, içbükey: 50 mm |
|
Min. substrat kalınlık |
type F: 0.5mm, type N: 50mm |
|
Kalibrasyon |
Sıfır ve folyo kalibrasyonu |
|
İstatistik
|
Ölçüm sayısı, ortalama, standart sapma, maksimum ve minimum 3000 okuma |
|
Hafıza |
500 data |
|
Limitler |
Akustik alarm ile ayarlanabilir |
|
Arayüz |
USB 2.0 |
| Çalışma sıcaklığı |
0-40 °C |
|
Güç Kaynağı |
AA boyut 1.5V |
| Boyutlar |
125*67*31mm (ana ünite) |
| Ağırlık |
345.g |
