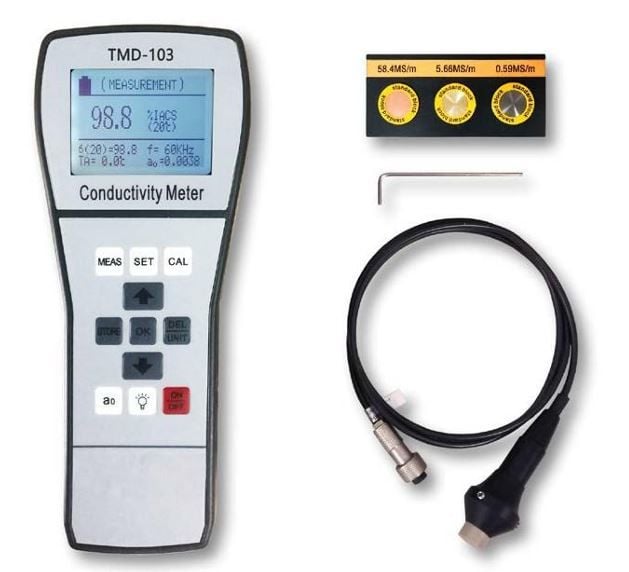

TMD-103 İletkenlik Ölçer Metaller İçin (eddy current)
TMD-103 Eddy Akım İletkenlik Ölçer
TMD-103, eddy faz teknolojisi ile tasarlanmış birinci nesil dijital iletkenlik ölçerdir.
Makine, elektrik, havacılık ve uzay endüstrilerinde ferromanyetik olmayan metallerin hızlı ve doğru tespiti için yaygın olarak kullanılmaktadır.
1. Uygulama Alanları
- Alaşımların ayırt edilmesi ve incelenmesi
- Üretim sırasında ısıl işlem durumunun incelenmesi
- Servis sırasında aşırı ısınma hasarının tespiti (ör. uçak yapılarında)
- Malzeme sınıflarının tespiti
- Metal sınıflandırma
- Toz metalürjisi parçalarının yoğunluk tespiti
- İletkenlerin üretim ve servis sürecinde iletkenlik ölçümü
2. Cihaz Özellikleri
- Ergonomik tasarım: taşınabilir, hafif ve kolay kullanım
- Geniş ekran: ölçüm sonuçları, frekans, sıcaklık, sıcaklık katsayısı vb. aynı anda görüntülenir
- Arka aydınlatma: düşük ışık ortamında bile verilerin kolay okunabilmesi
- Akıllı sıcaklık özellikleri: özel sıcaklık katsayısı ayarı ve otomatik kalibrasyon ile güvenilir kullanım
- Kompanzasyon sistemi: gelişmiş lift-off ve sıcaklık kompanzasyonu sayesinde yüksek ölçüm hassasiyeti
- Değiştirilebilir problar: kullanıcı, firmamız tarafından sağlanan probları ek ayar gerektirmeden kendisi değiştirebilir
- Veri hafızası: dahili hafıza ile 16.000 ölçüm grubu ve parametre kaydı; bilgisayara bağlanarak rapor oluşturma imkânı
- Esnek ölçüm birimleri: MS/m, %IACS veya özgül direnç değerleri arasında kolay geçiş
- Çoklu dil desteği: Basitleştirilmiş Çince, Japonca ve İngilizce arayüz
✅ Tipik Kullanım Örnekleri:
- Uçak bakım mühendisleri, alaşım durumunu doğrulamak ve aşırı ısınma hasarını tespit etmek için kullanabilir.
- Metal üreticileri, üretim sürecinde malzemeleri sınıflandırabilir ve derecelendirebilir.
- Toz metalürjisi endüstrileri, yoğunluk tutarlılığını test edebilir.
TMD-103 Teknik Parametreler & Özellikler
|
Özellik |
Değer / Açıklama |
|
Çalışma Frekansı |
60 kHz, sinüs dalga |
|
İletkenlik Ölçüm Aralığı |
• 0,51 %IACS – 112 %IACS |
|
Çözünürlük (Resolving Power) |
• 0,01 %IACS (eğer < %51 IACS) |
|
Ölçüm Hassasiyeti |
±0,5 % okunan değer üzerinden |
|
Lift-off Etkisi |
Prob için kompanzasyon: 0,5 mm |
|
Sıcaklık Ölçümü / Çalışma Sıcaklığı |
Ölçüm +0 °C – +50 °C; kesinlik ±0,5 °C |
|
Sıcaklık Kompanzasyonu |
Sonuç otomatik olarak 20 °C referansına ayarlanıyor; ayrıca manuel giriş ile sıcaklık kompanzasyonu modu var. |
|
Prob Bilgisi |
Çap Ø14 mm; 60 kHz çalışma frekansı; ithal malzeme; aşınmaya ve yüksek sıcaklığa dayanıklı; kullanıcı tarafından değiştirilebilir. |
|
Çalışma Ortamı (normal şartlar) |
Sıcaklık 0–+50 °C; bağıl nem %0–95 |
|
Ekran / Display |
Sıvı kristal (LCD) büyük ekran; arka ışıklı; önemli parametreler aynı anda görüntülenebiliyor. |
|
Güç Kaynağı |
Dahili lityum iyon batarya, 2200 mAh kapasite |
|
Okuma Hafızası |
16.000 ölçüm veri grubu saklanabiliyor. |
|
PC Bağlantısı / Arayüz |
RS-232 arayüzü ile bilgisayara bağlanma |
|
Ağırlık |
Yaklaşık 0,5 kg (bataryalar dahil) |
|
Boyutlar |
220 mm × 95 mm × 55 mm |
|
Dış Kabuk / Gövde |
Mühendislik plastiği; yüksek darbe dayanımı; su geçirmez gövde |
|
Ambalaj / Koruma |
Alüminyum alaşımlı koruyucu taşıma çantası; içeriğinde cihaz, prob, iletişim kablosu, kullanım kılavuzu, iletkenlik blokları, şarj cihazı, cihaz standı, USB bellek veya CD gibi aksesuarlar |

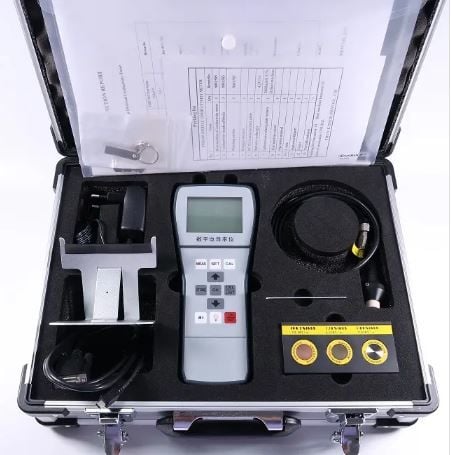

TMD-103 Kutu içeriği
|
Detaylı Liste |
Adet |
|
Ana cihaz (Instrument host) |
1 |
|
Standart blok (blok tabanıyla birlikte) |
3 |
|
Prob (60 kHz) |
1 |
|
Cihaz braketi (instrument bracket) |
1 |
|
Altıgen alyan anahtar |
1 |
|
Haberleşme bağlantı kablosu |
1 |
|
Lityum iyon pil (cihazın içinde) |
1 |
|
Lityum iyon pil şarj cihazı |
1 |
|
Kullanım kılavuzu |
1 |
|
USB bellek (veya CD) |
1 |
|
Sertifika |
2 |
|
Dosya cebi (file pocket) |
1 |
|
Alüminyum alaşımlı taşıma çantası |
1 |
