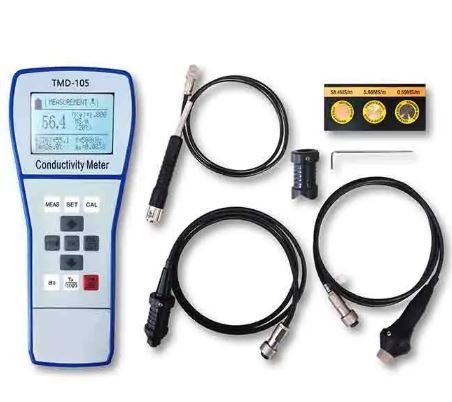

TMD-105 Eddy Akım İletkenlik Ölçer

TMD-105, Sigma 2008A modelinin yükseltilmiş ürünüdür. Öncü teknolojik performansa sahip olup, benzer yabancı ürünlerin tamamen yerine kullanılabilir.
Yeni eklenen 500 kHz frekans testi, ince parçaların daha hassas ölçümünü mümkün kılar. Ayrıca süreklilik ölçümü ve kamber (eğrilik) ölçüm modu sayesinde uygulama kapsamı daha da genişlemiştir.
Birçok sıcaklık kompanzasyon modu eklenerek, farklı sıcaklık koşullarında doğru ölçüm yapılması garanti altına alınmıştır.

1. Kullanım Alanları ve Özellikler

TMD-105, eddy faz teknolojisiyle tasarlanmış dijital iletkenlik ölçüm cihazıdır.
Başlıca kullanım alanları: metalurji, makine, elektrik, havacılık ve uzay endüstrisi.

Cihaz Özellikleri

• Şık tasarım: Taşınabilir, elde rahat tutulabilir, basit ve kolay kullanım

• Büyük ekran: Ölçüm sonucu, çalışma frekansı, sıcaklık, sıcaklık katsayısı vb. parametreler aynı anda görüntülenir

• Çift frekans seçeneği:

  • 60 kHz (havacılık endüstri standardı)

  • 500 kHz (sac metal tespiti için)

• Akıllı sıcaklık özellikleri: Özel sıcaklık katsayısı ayarı ve otomatik kalibrasyon, güvenilir kullanım sağlar

• Yüzey telafisi (Lift-off): Boya, kaplama veya tozlu yüzeylerde dahi ±500 μm’ye kadar kompanzasyon ile hassasiyet korunur

• Çeşitli sıcaklık kompanzasyonu modları: Sıcaklık katsayısı ile birlikte farklı test ortamlarında ölçüm doğruluğunu garanti eder

• Değiştirilebilir problar: Kullanıcı, firmamız tarafından sağlanan probları ek ayar gerektirmeden değiştirebilir

• Dahili hafıza: 16.000 set ölçüm verisi ve parametre kaydedebilir; bilgisayara bağlanarak rapor oluşturulabilir

• Çoklu ölçüm birimi: MS/m veya %IACS arasında geçiş yapılabilir; ayrıca doğrudan özgül direnç değerine geçiş imkânı

• Çoklu dil seçeneği: Basitleştirilmiş Çince, Japonca ve İngilizce

2. Tipik Uygulamalar

• Ferromanyetik olmayan malzemelerin iletkenlik ve direnç ölçümü

• Isıl işlem derecesinin belirlenmesi

• Termal hasar, malzeme yorulması ve çatlak kontrolü

• Metal saflığının tespiti

• Metal homojenliğinin izlenmesi

• Metal sınıflandırma

• Dayanım ve sertlik kontrolü

• Toz metalürjisi parçalarının yoğunluk tespiti



  TMD-105 Teknik Özellikler

  Özellik	Değer / Açıklama
  Çalışma Frekansları	60 kHz ve 500 kHz, sinüs dalga
  İletkenlik Ölçüm Aralığı	%IACS: 0,51 ‒ 112 %IACS MS/m: 0,3 ‒ 65 MS/m Özgül direnç: 0,01538 ‒ 3,33333 Ω·mm²/m
  Çözünürlük	%IACS temelinde 0,1 % – 0,001 % arası değişebiliyor
  Ölçüm Hassasiyeti	Okunan değerin ± %0,5’i kadar hata payı
  Lift-off Telafisi	φ14 prob için 0,5 mm; φ8 prob için 0,2 mm
  Sıcaklık Ölçüm Aralığı / Doğruluğu	0 °C → +80 °C; çözünürlük 0,1 °C; doğruluk ± 0,5 °C
  Sıcaklık Kompanzasyon Modları	- Ölçümün otomatik olarak 20 °C’ye ayarlanması (“pseudo” kompanzasyon) - Otomatik sıcaklık kompanzasyon modu - Manuel sıcaklık girişi ile kompanzasyon modu
  Problar	İki tür prob: • 14 mm çaplı, 60 kHz prob • 8 mm çaplı, 500 kHz prob Her iki prob da ithal malzeme, aşınmaya ve yüksek sıcaklığa dayanıklı; değiştirilebilir özellikte
  Çalışma Ortamı	Ortam sıcaklığı: 0 °C ‒ +50 °C; bağıl nem: %0 ‒ 85 (yoğunlaşma olmayan koşullar)
  Ekran	Büyük LCD ekran, arka ışık (backlight); önemli parametreler aynı anda görüntülenebiliyor
  Güç Kaynağı	3,7 V litiyum iyon batarya, kapasite ~ 2200 mAh; cihazla 12 saat civarı çalışabiliyor
  Isı Probu	Yüzey sıcaklığını ölçen elde tutulan prob sensörü dahil
  Hafıza	16.000 adet ölçüm veri seti kaydedilebiliyor
  PC Bağlantısı / Arayüz	RS-232 port, baud hızı 2400 bps; veri formatı: 8 veri biti
  Cihaz Ağırlığı	Bataryalar dahil ~ 0,5 kg
  Boyutlar	220 mm × 95 mm × 55 mm
  Gövde	Plastik kasa
  Paket & Koruma	Alüminyum alaşımlı taşıma çantası; cihaz, problar, iletişim kablosu, kullanım kılavuzu, iletkenlik blokları, şarj cihazı, cihaz braketi, USB disk (veya CD), prob koruyucu kapak, vb. aksesuarlar dahil
  Standart Bloklar	Üç adet standart iletkenlik bloğu (blok tabanıyla birlikte)
