TMD-106 Eddy Akım İletkenlik Ölçer

TMD-106, dijital eddy faz iletkenlik ölçer olup, eklenen süreklilik ölçüm ve kamber (eğrilik) ölçüm modları sayesinde uygulama alanı genişletilmiştir.
Ayrıca, birçok sıcaklık kompanzasyon modu eklenmiş olup farklı sıcaklık koşullarında doğru ölçüm yapılması sağlanmıştır.

1. Kullanım Alanları ve Özellikler

TMD-106, eddy faz teknolojisi ile tasarlanmış dijital bir iletkenlik ölçüm cihazıdır.
Başlıca kullanım alanları: metalurji, makine, elektrik, havacılık ve uzay sanayii.

Cihaz Özellikleri

• Şık tasarım: Taşınabilir, kolay tutulur, basit ve pratik kullanım

• Büyük ekran: Ölçüm sonucu, çalışma frekansı, sıcaklık, sıcaklık katsayısı vb. parametreleri aynı anda büyük karakterlerle görüntüleme

• Sıcaklık fonksiyonları: Özel sıcaklık katsayısı ayarı ve otomatik kalibrasyon ile kolay ve güvenilir kullanım

• Lift-off kompanzasyonu: Boya, kaplama veya tozlu yüzeylerde dahi 500 μm’ye kadar telafi ile hassasiyet korunur

• Gelişmiş sıcaklık kompanzasyon modları: Sıcaklık katsayısı ile birlikte farklı ortam koşullarında ölçüm doğruluğu garanti edilir

• Değiştirilebilir problar: Kullanıcı, firmamız tarafından sağlanan probları ek ayar gerektirmeden değiştirebilir

• Veri hafızası: Dahili bellek ile 16.000 ölçüm seti ve parametre kaydı; bilgisayara bağlanarak rapor oluşturma imkânı

• Çoklu ölçüm birimi: MS/m veya %IACS arasında geçiş yapılabilir; ayrıca doğrudan özgül direnç (resistivity) değerine geçiş

• Çoklu dil desteği: Basitleştirilmiş Çince, Japonca ve İngilizce

2. Tipik Uygulamalar

• Ferromanyetik olmayan malzemelerin iletkenlik ve direnç ölçümü

• Isıl işlem derecesinin belirlenmesi

• Termal hasar, malzeme yorulması ve çatlak kontrolü

• Metal saflığının tespiti

• Metal homojenliğinin izlenmesi

• Metal sınıflandırma

• Dayanım ve sertlik izleme

• Toz metalürjisi parçalarının yoğunluk tespiti



  2. Teknik Parametreler

  Özellik	Değer
  Model	TMD-106
  Çalışma Frekansı	60 kHz sinüs dalga
  İletkenlik Ölçüm Aralığı	• %IACS: 0,51 ‒ 112 • İletkenlik: 0,3 ‒ 65 MS/m • Özgül direnç: 0,01538 ‒ 3,33333 Ω·mm²/m
  Çözünürlük (Resolüsyon)	0,1 % ‒ 0,001 % IACS
  Ölçüm Doğruluğu	Okunan değerin ±0,5 %‘si üzerinden
  Lift-off Kompanzasyonu	φ14 prob ile 0,5 mm
  Sıcaklık Ölçüm Aralığı / Çözünürlüğü / Doğruluğu	0 °C ‒ +80 °C; çözünürlük 0,1 °C; doğruluk ± 0,5 °C
  Sıcaklık Kompanzasyonu Modları	• Test iletkenliği otomatik olarak 20 °C referansına ayarlayan “pseudo” kompanzasyon • Otomatik sıcaklık kompanzasyonu modu • Manuel sıcaklık girişi ile sıcaklık kompanzasyonu modu
  Prob Bilgisi	B1 tipi; çap 14 mm; çalışma frekansı 60 kHz; ithal malzeme; aşınma ve yüksek sıcaklığa dayanıklı; akıllı değiştirilebilir
  Çalışma Ortamı	Sıcaklık: 0 °C ‒ +50 °C; bağıl nem: %0 ‒ 85 (yoğuşma olmayan koşullar)
  Ekran	Büyük LCD ekran; arka aydınlatmalı; önemli parametreleri aynı anda gösterebilen tasarım
  Güç Kaynağı	3.7 V li-iyon batarya; kapasite ~ 2200 mAh; sürekli kullanım ~ 12 saat
  Yüzey Sıcaklığı Probu	Elde tutulan yüzey sıcaklığı sensörü dahil
  Veri Hafızası	16.000 adet ölçüm verisi saklanabiliyor
  PC Bağlantısı / Arayüz	RS-232; baud hızı 2400 bps; veri formu: 8 veri biti
  Cihaz Ağırlığı	Batarya dahil yaklaşık 0,5 kg
  Boyutları	220 mm × 95 mm × 55 mm
  Gövde Malzemesi	Plastik kasa

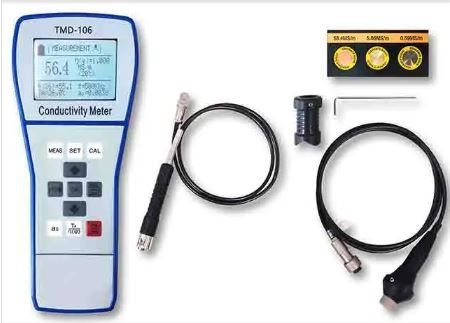

  Paket ve Koruma	Alüminyum alaşımlı taşıma çantası; cihaz, prob, iletişim kablosu, kullanım kılavuzu, iletkenlik blokları, şarj cihazı, alet braketi, USB disk veya optik disk gibi aksesuarlar dahil
