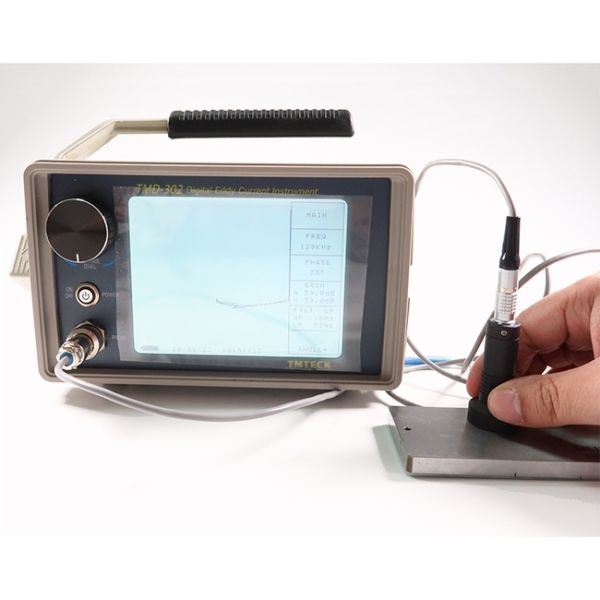

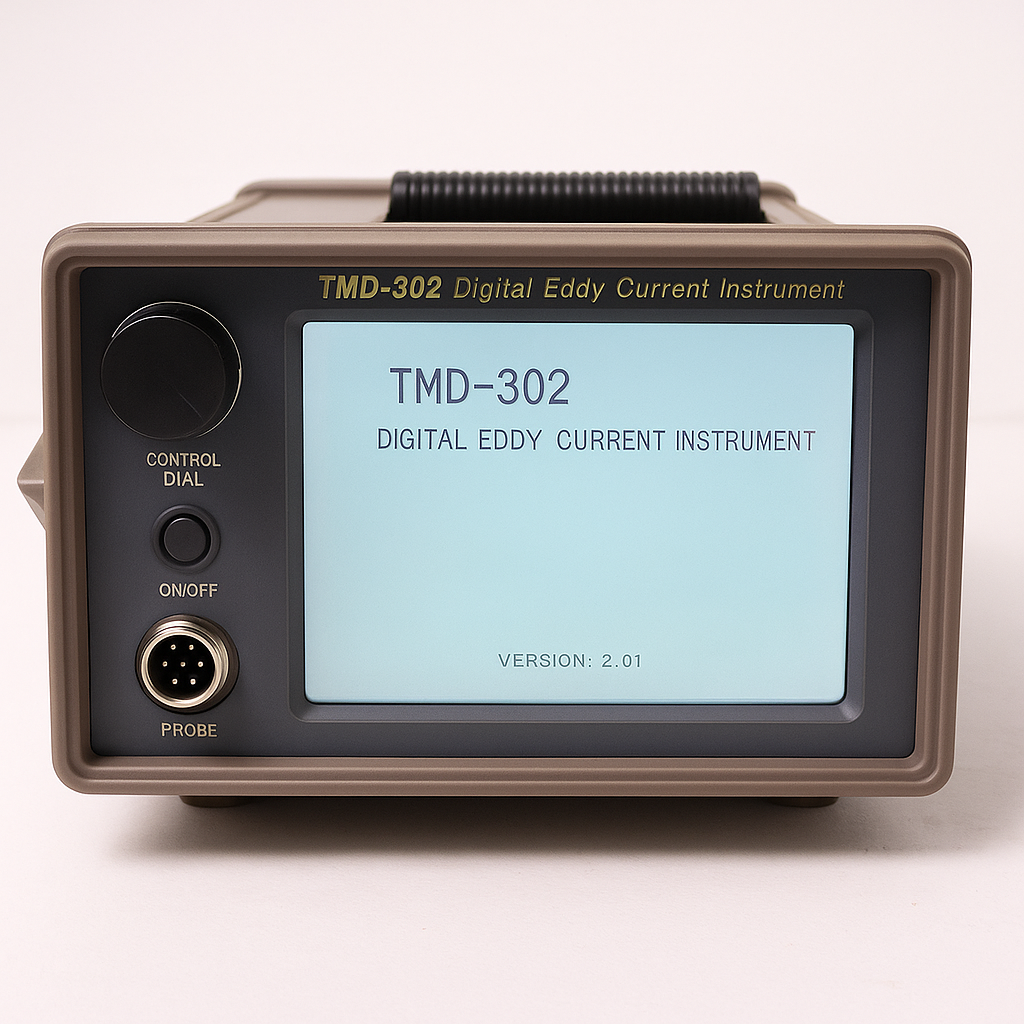

Dijital Eddy Akım Dedektörü TMD-302

Teknik Parametreler

Temel Özellikler

·         Çalışma Arabirimi: Dokunmatik Ekran, Shuttle Dijital Düğme Paneli

·         Frekans Aralığı: 100Hz-3MHz (Geliştirilmiş model 100Hz-6MHz). Minimum artış işaret edilen değerin %1’idir.

·         Kazanç: 0-100 dB. Minimum artış 0.1 dB. Yatay ve düşey kazanç ayrı veya birlikte ayarlanabilir.

·         Duyarlılık: 200 V/Ω ayarlanabilir

·         Dijital Oran: 10-1500 kez/sn

·         Faz Rotasyonu: 0-360° (1° adım)

·         Taram Süresi: 0.001-9.999 s ayarlanabilir (0.001 s adım)

·         Alçak Geçiren Filtre: 0-500 Hz (1 Hz adım)

·         Yüksek Geçiren Filtre: 2-499 Hz (1 Hz adım)

·         Sıfırlama: Manuel zorunlu sıfırlama, tepki süresi <0.1 s

Ekran Görüntüleme

·         Eddy akım sinyal empedans diyagramı görüntüleme

·         Eddy akım sinyal zaman tabanı tarama eğrisi görüntüleme

·         Simüle edilmiş 3B stereogram görüntüleme

Ekran Tutma Süresi

·         Empedans izinin tutma süresi 0.1–20 s arasında ayarlanabilir (0.1 s adım)

·         Tarama izi tutma süresi bir ekran döngüsüne eşittir

·         Eddy akım sinyal izi kalıcı olarak tutulur ve manuel olarak temizlenebilir

Sinyal Analizi

·         Otomatik veya manuel faz ölçümü

Prob Sürücü

·         12 seviyeli; tepe-tepe voltajı 1V–12V arasında ayarlanabilir

Prob Tipleri

·         Köprü Tipi, Yansıtmalı, Mutlak, Diferansiyel

·         Kalem Tipi, Çevresel, Penetrasyon, Eyer Tipi, Civatalı Tipi, Kayar Tip, Çeşitli Nokta Tipi, Kombine Tip

·         Opsiyonel prob adaptörü; yurt içi ve yurt dışı tüm üreticilerin prob tipleri ile uyumlu

Alarm Modları

·         Empedans düz görüntüleme: 1–4 boyutlu ayarlanabilir dik açılı ve kutupsal alarm bölgesi

·         Tarama gösterimi: ayarlanabilir iki yüksek/düşük alarm alanı

Program Depolama

·         100 adet cihaz ayarını (algılama parametreleri, görüntü kontrol, alarm modu, koordinat arka planı) depolayabilir ve çağırabilir; Her program en fazla 17 karakterle isimlendirilebilir. Şarj olmasa bile ayar bilgisi 10 yıl saklanır.

Veri Depolama

·         1–60 s döngüleri içinde 20 dondurulmuş/​kilitli veya tüm eddy akım sinyal empedans haritasını depolayabilir ve oynatabilir; Her veri 17 karakterle isimlendirilebilir. Gerçek zamanlı tarih/saat görüntüleme.

Giriş/Çıkış Arayüzü

·         Şarj Soketi: Harici AC şarj adaptörü ile batarya şarjı veya güç sağlama

Genel Özellikler

·         Boyut: 200 × 120 × 100 mm

·         Ağırlık: 1.5 kg (batarya dahil)

·         Ekran: Yoğun ışıkta çalışır (5.7″ yarı yansıtıcı ve yarı saydam LCD, arka ışık kapalı)

·         Güç: DC lityum şarj edilebilir batarya (8 saat çalışma), AC 100–240 VAC, 50/60 Hz

TMTeck Taşınabilir Eddy Akım Dedektörü Arasındaki Farklar

Havacılık

·         Kanat, jant göbeği ve iniş takımı gibi uçak bileşenlerinin yüzey muayenesi

·         Perçin deliği veya civata deliği iç yüzey çatlak tespiti (bağlantı sökülsün/sökülmesin kolayca tespit)

·         Kompozit malzemelerde katman arası korozyon tespiti (örneğin gövde ve kanat birleşimleri)

·         Aşınma ve korozyona bağlı metal sac kalınlık değişimi ölçümü

·         İletken üzerindeki yalıtım veya manyetik olmayan kaplama kalınlık ölçümü

·         Manyetik olmayan metallerin iletkenlik testi

Elektrik Enerjisi Endüstrisi

·         Türbin kanatları ve pim deliklerinin yüzey çatlak tespiti

·         Büyük şaftın merkez deliğinde C taraması ile yanma tespiti

·         Kondansatör ve ısı değiştirici tüplerinde (ör. pirinç, bakır) hata tespiti ve kalınlık ölçümü

·         Kazanda boru hata muayenesi

Petrokimya Endüstrisi

·         Isı değiştirici paslanmaz çelik tüplerde tahribatsız muayene ve kalınlık ölçümü

·         Karbon çelik tüplerde tahribatsız muayene

·         Fırın borusu iç duvar muayenesi

·         Kılıf ve sucker rod kusur tespiti ve malzeme sınıflandırması

·         Metal boru, çelik yapı kaynak, çatlak muayenesi

·         Karbon çelik kap - iç yüzey kalınlık ölçümü, paslanmaz çelik kaplama

Metallurji ve Makine Endüstrisi

·         Çelik, paslanmaz çelik, titanyum, bakır ve kompozit boru, çubuk ve tel hatlarında çevrim içi eddy akım muayenesi

·         Valf, yatak, pim, cıvata gibi mekanik parçalarda çevrim içi tahribatsız muayene

Standart Konfigürasyon

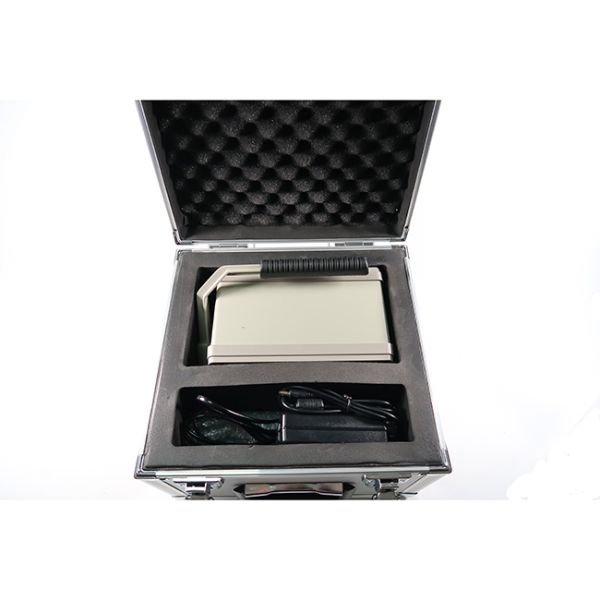

TMD-302 Paket İçeriği
