Tanıtım

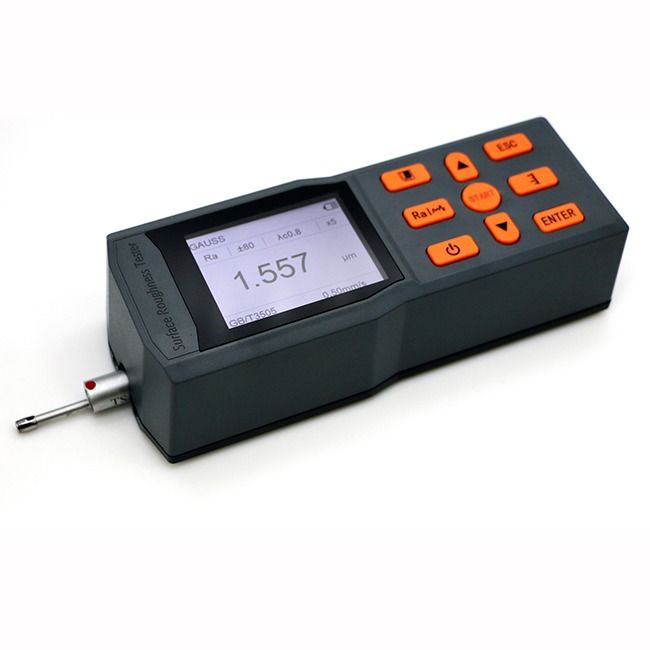

TMR201 El Tipi Yüzey Pürüzlülük Ölçer, yüksek doğruluk, geniş uygulama alanı, basit kullanım, taşınabilirlik ve kararlı performans özellikleriyle yeni nesil bir ölçüm cihazıdır. Metal ve metal olmayan çeşitli yüzeylerin pürüzlülüğünü ölçmede yaygın olarak kullanılmaktadır.

Uygulama Alanları

1. İşleme Süreci Kontrolü: taşlama, tornalama, frezeleme, honlama, parlatma vb.

2. Ağır Sanayi: gemi yapımı, havacılık, boru hatları, çelik levhalar

3. Havacılık: türbin kanatları, türbin milleri, kanatlar ve diğer kompozit malzemeler

4. Diğer: baskı silindiri, zemin kaplaması, cam yüzeyler

Ölçüm Prensibi

Aşınmaya dayanıklı elmas iğne ve hassas motor tahrikli yapısıyla sensör, standartta belirtilen mutlak doğrusal hareketi gerçekleştirir. Düşük test kuvvetiyle dalga tepeleri ve vadileri aşarken, yüksek hassasiyetli endüktif köprü devresi bu hareketleri dikey yer değiştirme olarak algılar. Elde edilen voltaj sinyali, ARM + DSP işlemciye iletilir ve standart algoritmalarla anlık olarak pürüzlülük parametreleri hesaplanır.

Teknik Özellikler

Uygulama:
Yüzey pürüzlülüğü ölçümü

Tip:
Taşınabilir

Ölçüm Aralığı:

• Z ekseni (dikey): 0.010 μm – 200 μm

• X ekseni (yatay): 17.5 mm

Çözünürlük (Z ekseni):

• 0.002 μm @ ±20 μm

• 0.004 μm @ ±40 μm

• 0.008 μm @ ±80 μm

Parametreler:
Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rku, Rsm, Rmr

Standartlar:
ISO 4287, ANSI B46.1, DIN 4768, JIS B601

Ekran:
320×240 renkli LCD; TP eğrisi ve filtrelenmiş pürüzlülük dalga formu gösterimi

İletişim:
USB arayüzü

Depolama:
100 veri seti

Filtre Tipleri:
RC, PC-RC, Gauss, D-P

Örnekleme Uzunluğu (lr):
0.25 mm, 0.8 mm, 2.5 mm

Değerlendirme Uzunluğu (ln):
Ln = lr × n (n=1–5)

Sensör:

• Ölçüm Prensibi: Elektromanyetik endüksiyon

• İğne: Elmas uç, 90° açı, uç yarıçapı 5 μm

• Test Kuvveti: < 4 mN

• Kaydırma Yüzeyi: Sert metal, 40 mm sürüş yönü yarıçapı

Sürüş Hızları:

• lr=0.25 → 0.135 mm/s

• lr=0.8 → 0.5 mm/s

• lr=2.5 → 1 mm/s

• Geri dönüş → 1 mm/s

Ekran Çözünürlüğü:
0.001 μm

Görüntüleme Hatası:
±(5 nm + 0.1A)

Tekrarlanabilirlik:
≤%3

Artık Profil:
≤0.01 μm

Batarya:
3.7V şarj edilebilir lityum pil

Öne Çıkan Özellikler

• Yüksek hızlı ARM + DSP işlemcisiyle 1 saniye içinde sonuç

• Binlerce veri örneğiyle detaylı yüzey profil analizi

• Hassas dijital filtre, %2'nin altında tekrar edebilirlik

• Elmas uçlu iğne, uzun ömürlü

• Ulusal standartlara uygun düşük kuvvetli ölçüm sensörü

• Basit yazılım arayüzü ve 9 tuşla kullanım

• USB ile bilgisayar ve PLC veri aktarımı

• Düşük motor sesi, ergonomik tasarım

• 100 setlik veri depolama kapasitesi

• 26 farklı pürüzlülük parametresiyle uyum

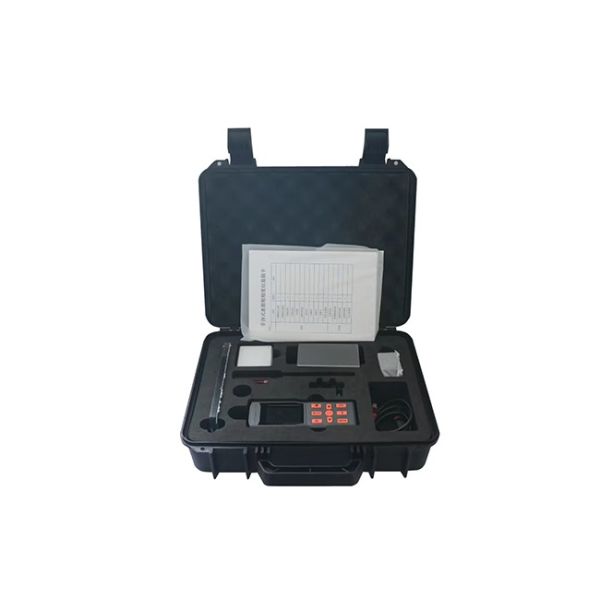

Paket İçeriği (Standart)

Opsiyonel Ekipmanlar:

• Standart örnek levha

• Cam destek

• Eğri sensör

• Mikro delik sensörü

• Özel sensörler
