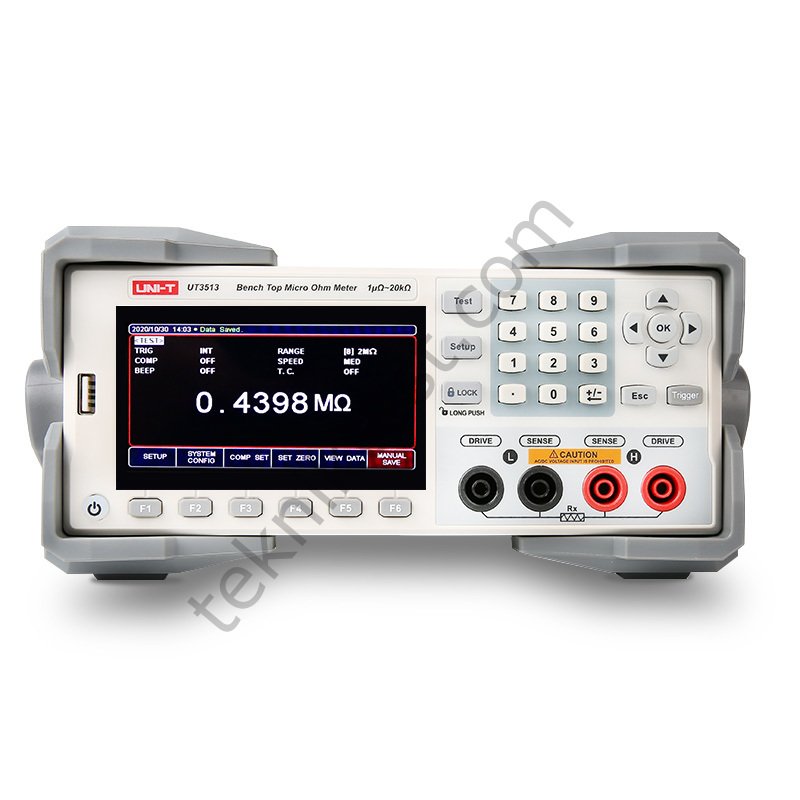

Uni-t UT3513 DC Micro Ohm Meter
Ürüne Genel Bakış :
UT3510 Serisi Mikro Ohm Ölçer 2 model içerir: UT3513 ve UT3516, profesyonel sınıflandırma işlevinde kullanılabilir ve direnç için HI / IN / LO kararı verebilir. Sonuç, sesli uyarı ve harici I / O çıkışı ile gösterilen ekranda görüntülenebilir. Gelişmiş PC uzaktan kumanda talimat seti ve SCPI ile uyumlu olan cihaz, uzaktan kumanda ve veri toplama işlevini verimli bir şekilde işleyebilir.
Uygulamalar:
Esas olarak kabloların tel direncini, anahtarların, konektörlerin, rölelerin temas direncini, bobinlerin, motorların, trafo sargılarının ve metal perçinleme direncini ve diğer direnç testlerini ölçmek için kullanılır.
Ürünün Genel Özellikleri :
1, Maksimum okuma: 22000
2 、 Aralık modu: Otomatik / Manuel /
3, Kısa devre tam aralık sıfırlama kalibrasyonu
4 、 Sıralama işlevleri: 3 tip direnç ve gerilim girişi: üst sınırı aşıyor / alt sınırı aşıyor / aralık içinde, 2 tür sıralama sonucu çıkışı: BAŞARILI / BAŞARISIZ
5 、 Karşılaştırma yöntemi: mutlak tolerans, yüzde toleransı, doğrudan okuma karşılaştırması
6 、 Düğme işlevleri: Kilit - klavye kilidi, Tamam - ekran görüntüsü
7 、 Arayüzler ve protokol: işleyici arayüzü, RS232, USB DEVICE ve USB HOST iletişim arayüzü, SCPI ve Modbus protokolü
Ürünün Teknik Özellikleri :
| Teknik özellikler | |
| Modeli | UT3513 |
| Direnç aralığı | 20mΩ / 200mΩ / 2Ω / 20Ω / 200Ω / 2kΩ / 20kΩ |
| çözüm | 1μΩ / 10μΩ / 100μΩ / 1mΩ / 10mΩ / 100mΩ / 1Ω / 10Ω / 100Ω |
| Test akımı | 1A / 1A / 100mA / 10mA / 1mA / 1mA / 100μA / 10μA / 1μA |
| Test terminali açık devre voltajı | <1V / <1V / <1V / <1V / <5V / <5V / <5V / <5V / <3V |
| Ölçülen parametre | DC direnci |
| Temel doğruluk | Yavaş:% 0.1; Orta:% 0,2 |
| Maksimum okuma | 22.000 |
| Aralık modu | Otomatik / Manuel / nominal |
| Hız | Yavaş: 3 kez / sn Orta: 18 kez / sn |
| Kalibrasyon | Kısa devre tam aralıklı sıfırlama |
| Sıralama işlevi | 3 tip direnç ve gerilim girişi: üst sınırı aşıyor / alt sınırı aşıyor / aralık içinde, 2 tür sıralama sonucu çıkışı: BAŞARILI / BAŞARISIZ |
| Karşılaştırma yöntemi | Mutlak tolerans, yüzde toleransı, doğrudan okuma karşılaştırması |
| Tetik modu | İç dış |
| Test terminali | Dört terminalli ölçüm |
| Düğme işlevleri | Kilit - klavye kilidi, Tamam - ekran görüntüsü |
| Sistem kurulumu | Dil: Çince / İngilizce, tuş sesi ayarı |

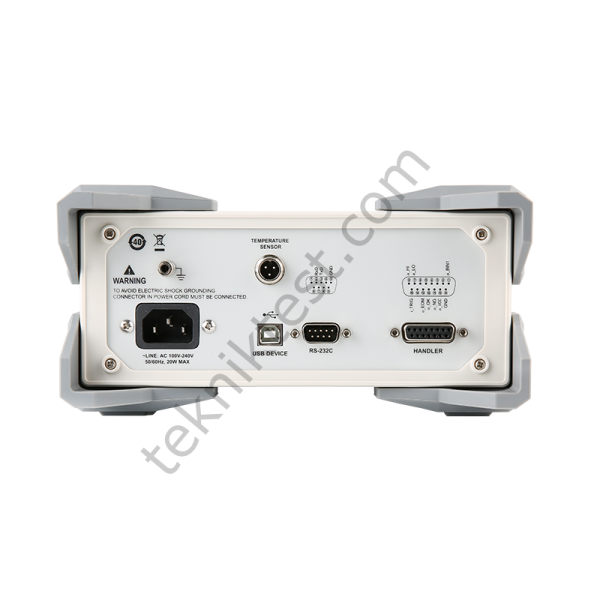

| Arayüzler ve protokoller | İşleyici arayüzü, RS232, USB DEVICE ve USB HOST iletişim arayüzü, SCPI ve Modbus protokolü |
| Üst bilgisayar yazılımı | √ |
| Genel Karakteristik | |
| Güç | AC 100 ~ 240V 50 / 60Hz |
| Görüntüle | 4,3 inç LCD |
| Ürün boyutu | 214 mm x 89 mm x 340 mm |
| Ürün net ağırlığı | 3kg |
Ürün Karşılaştırma Tablosu :
| Teknik özellikler | |||
| Modeli | UT3513 | UT3516 | |
| Direnç aralığı | 20mΩ / 200mΩ / 2Ω / 20Ω / 200Ω / 2kΩ / 20kΩ |
20mΩ / 200mΩ / 2Ω / 20Ω / 200Ω / 2kΩ / 20kΩ / 200kΩ / 2MΩ | |
| çözüm | 1μΩ / 10μΩ / 100μΩ / 1mΩ / 10mΩ / 100mΩ / 1Ω / 10Ω / 100Ω | ||
| Test akımı | 1A / 1A / 100mA / 10mA / 1mA / 1mA / 100μA / 10μA / 1μA | ||
| Test terminali açık devre voltajı | <1V / <1V / <1V / <1V / <5V / <5V / <5V / <5V / <3V | ||
| Ölçülen parametre | DC direnci | ||
| Temel doğruluk | Yavaş:% 0.1; Orta:% 0,2 | Yavaş:% 0,05 Orta:% 0,1 Hızlı:% 0,5 | |
| Maksimum okuma | 22.000 | ||
| Aralık modu | Otomatik / Manuel / nominal | ||
| Hız | Yavaş: 3 kez / sn Orta: 18 kez / sn Hızlı: 60 kez / sn (Yalnızca UT3516 için) | ||
| Kalibrasyon | Kısa devre tam aralıklı sıfırlama | ||
| Sıralama işlevi | 3 tip direnç ve gerilim girişi: üst sınırı aşıyor / alt sınırı aşıyor / aralık içinde, 2 tür sıralama sonucu çıkışı: BAŞARILI / BAŞARISIZ | ||
| Karşılaştırma yöntemi | Mutlak tolerans, yüzde toleransı, doğrudan okuma karşılaştırması | ||
| Tetik modu | İç dış | ||
| Test terminali | Dört terminalli ölçüm | ||
| Düğme işlevleri | Kilit - klavye kilidi, Tamam - ekran görüntüsü | ||
| Sistem kurulumu | Dil: Çince / İngilizce, tuş sesi ayarı | ||
| Arayüzler ve protokoller | İşleyici arayüzü, RS232, USB DEVICE ve USB HOST iletişim arayüzü, SCPI ve Modbus protokolü |
||
| Üst bilgisayar yazılımı | √ | ||
| Genel Karakteristik | |||
| Güç | AC 100 ~ 240V 50 / 60Hz | ||
| Görüntüle | 4,3 inç LCD | ||
| Ürün boyutu | 214 mm x 89 mm x 340 mm | ||
| Ürün net ağırlığı | 3kg | ||
| Karton başına standart miktar | 2 adet | ||
| Standart karton ölçümü | 420mm X 360mmX405mm | ||
| Standart karton brüt ağırlık | 8,5 kg | ||
| Sipariş Bilgileri | |||
| UT3510 Serisi | DC Direnç Test Cihazı （20MΩ, Doğruluk ：% 0,05） | UT3516 | |
| DC Direnç Test Cihazı （20kΩ, Doğruluk ：% 0.1） | UT3513 | ||
| Standart aksesuarlar | Uluslararası standart güç kablosu | / | |
| Kelvin test kablosu x1 | UT-L82 | ||
| Sıcaklık telafi hattı （yalnızca UT3513 için） | / | ||
| Fabrika kalibrasyon raporu x1 | / | ||
| Uygunluk ve garanti belgesi | / | ||
| Kullanım Kılavuzu （Elektronik dosya, resmi web sitesinden indirin） |
/ | ||
