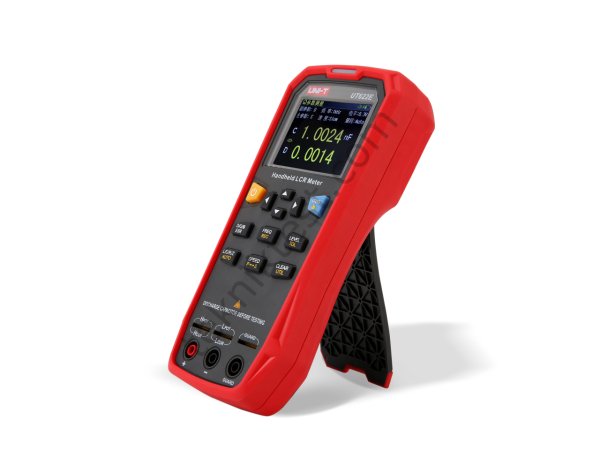

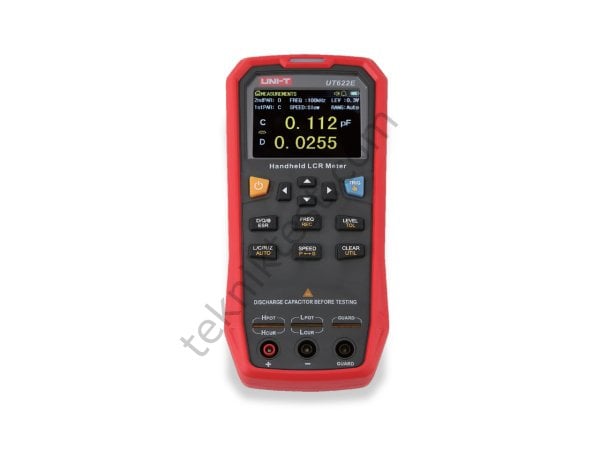

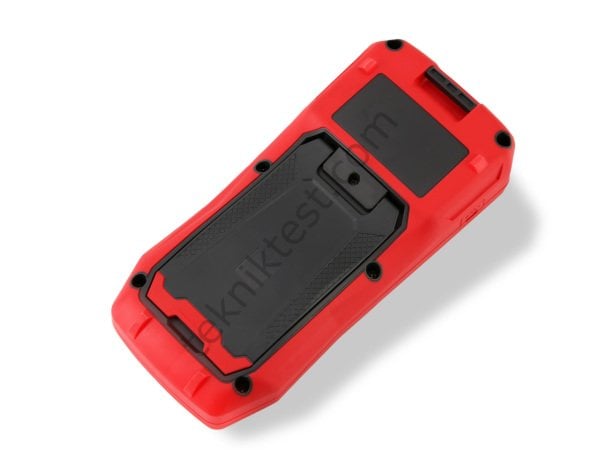

Uni-t UT622E El Tipi LCR Ölçerler
Ürüne Genel Bakış :
UT622 Serisi El Tipi LCR ölçüm cihazları güçlü işlevler, yüksek doğruluk, yüksek hız ve uzun bekleme süresine sahiptir. Net ve sezgisel 2,8 inç TFT LCD ekran, yüksek kapasiteli şarj edilebilir pil ve 100 kHz'e kadar test frekansı ile ölçüm cihazları her durumda uzun süreli doğru ve rahat ölçüm için kullanılabilir. Laboratuarlarda, üretim hatlarında, bakım noktalarında vb. Endüktans, kapasitans ve direncin ölçülmesi ve taranması için uygundurlar.
Uygulamalar:
Kondansatörlerin, indüktörlerin, manyetik çekirdeklerin, dirençlerin, piezoelektrik cihazların, transformatörlerin, çip bileşenlerinin ve ağ bileşenlerinin, devre kartlarının, rölelerin, anahtarların, kabloların, pillerin vb. Direnç parametrelerinin değerlendirilmesi
Ürünün Genel Özellikleri :
1. 100 kHz'e kadar test frekansı
2.% 0,1'e kadar ölçüm hassasiyeti
3. Yüksek parlaklıkta beyaz arka ışık
4. Birincil parametrelerin maksimum okunması: 99999 sayım; D / Q çözünürlüğü: 0.0001
5. Ultra düşük güç tüketimi ve uzun pil ömrü (8 saat)
6. Maksimum test hızı: 20 kez / sn
7. Sabit 100Ω çıkış empedansı
8. Tolerans aralığı:% 1 ~% 20
9. Açık / kısa devre temizleme işlevi
10. Veri tutma ve kayıt modu
11. Standart Mini-USB arayüzü, SCPI komut seti
Ürünün Teknik Özellikleri :
| Teknik Özellikler | |
| Modeli | UT622E |
| Test frekansı | 100Hz, 120Hz, 1kHz, 10kHz, 100kHz |
| Test sinyali seviyesi | 0.1Vrms, 0.3Vrms, 1Vrms |
| Çıkış empedansı | 100Ω |
| Ölçüm parametreleri | Birincil: L / C / R / Z / DCR İkincil: D / Q / θ / ESR |
| Otomatik LCR | √ |
| Test terminalleri | Üç terminalli test jakları, beş terminalli test soketleri |
| Test oranı | Hızlı (20 kez / sn), orta (5 kez / sn) veya yavaş (2 kez / sn) |
| DCR test oranı | Hızlı (20 kez / sn), orta (5 kez / sn) veya yavaş (2 kez / sn) |
| Değişen mod | Otomatik / beklet |
| Tolerans aralığı | % 1 ~% 20 |
| Devre modunun test edilmesi | Seri / paralel mod |
| Düzeltmeyi temizleme | Açık / kısa devre |
| Test bağlantı noktalarının sigortası | 0.1A / 250V |
| İletişim arayüzü | Mini USB |
| Tolerans için LED alarmı (geçiş: yeşil; başarısız: kırmızı) |
√ |
| Ekran aralığı | |
| Maksimum okuma | 99999 |
| Minimum çözünürlük | 0.0001 |
| Maksimum doğruluk | % 0.1 |
| L | 0.00μH ~ 99.999H |
| C | 0.00pF ~ 99.999mF |
| Z / R | 0.0000Ω ~ 9.9999MΩ |
| ESR | 0.0000Ω ~ 999.99Ω |
| D | 0.0000 ~ 9.9999 |
| Q | 0.0000 ~ 99999 |
| θ | -179.9 ° ~ 179.9 ° |
| DCR | 0.01mΩ - 20.000MΩ |
| Sıcaklık katsayısı | 0.1 × (belirtilen doğruluk) / ° C (0 ° C ~ 18 ° C veya 28 ° C ~ 40 ° C) |
| Genel Özellikler | |
| Batarya | 3.7V 1800mAh lityum polimer pil |
| Pil ömrü | 8 saat |
| AC güç adaptörü | Giriş: 220V (% 1 ± 10), 50Hz (% 1 ± 5); Mini-USB çıkışı: 5V, 1A |
| LCD ekran | 2,8 inç TFT LCD 320X240 |
| Ürün boyutu (G × Y × D) | 90 mm × 190 mm × 44 mm |
| Ağırlık |
305 g
|
Diğer Ürünlerle Karşılaştırma Tablosu :
| Teknik Özellikler | |||
| Modeli | UT622A | UT622C | UT622E |
| Test frekansı | 100Hz, 120Hz, 1kHz, 10kHz | 100Hz, 120Hz, 1kHz, 10kHz, 100kHz | 100Hz, 120Hz, 1kHz, 10kHz, 100kHz |
| Test sinyali seviyesi | 0.1Vrms, 0.3Vrms, 1Vrms | ||
| Çıkış empedansı | 100Ω | ||
| Ölçüm parametreleri | Birincil: L / C / R / Z İkincil: D / Q / θ / ESR | Birincil: L / C / R / Z / DCR İkincil: D / Q / θ / ESR |
|
| Otomatik LCR | √ | ||
| Test terminalleri | Üç terminalli test jakları, beş terminalli test soketleri | ||
| Test oranı | Hızlı (20 kez / sn), orta (5 kez / sn) veya yavaş (2 kez / sn) | ||
| DCR test oranı | - | - | Hızlı (20 kez / sn), orta (5 kez / sn) veya yavaş (2 kez / sn) |
| Değişen mod | Otomatik / beklet | ||
| Tolerans aralığı | % 1 ~% 20 | ||
| Devre modunun test edilmesi | Seri / paralel mod | ||
| Düzeltmeyi temizleme | Açık / kısa devre | ||
| Test bağlantı noktalarının sigortası | 0.1A / 250V | ||
| İletişim arayüzü | Mini USB | ||
| Tolerans için LED alarmı (geçiş: yeşil; başarısız: kırmızı) |
√ | √ | √ |
| Ekran aralığı | |||
| Maksimum okuma | 99999 | ||
| Minimum çözünürlük | 0.0001 | ||
| Maksimum doğruluk | % 0.1 | ||
| L | 0.00μH ~ 99.999H | ||
| C | 0.00pF ~ 99.999mF | ||
| Z / R | 0.0000Ω ~ 9.9999MΩ | ||
| ESR | 0.0000Ω ~ 999.99Ω | ||
| D | 0.0000 ~ 9.9999 | ||
| Q | 0.0000 ~ 99999 | ||
| θ | -179.9 ° ~ 179.9 ° | ||
| DCR | ---- | 0.01mΩ - 20.000MΩ | |
| Sıcaklık katsayısı | 0.1 × (belirtilen doğruluk) / ° C (0 ° C ~ 18 ° C veya 28 ° C ~ 40 ° C) | ||
| Genel Özellikler | |||
| Batarya | 3.7V 1800mAh lityum polimer pil | ||
| Pil ömrü | 8 saat | ||
| AC güç adaptörü | Giriş: 220V (% 1 ± 10), 50Hz (% 1 ± 5); Mini-USB çıkışı: 5V, 1A | ||
| LCD ekran | 2,8 inç TFT LCD 320X240 | ||
| Ürün boyutu (G × Y × D) | 90 mm × 190 mm × 44 mm | ||
| Ağırlık | 305 g | ||
| Sipariş Bilgileri | |||
| UT622 Serisi |
El Tipi LCR Ölçerler (100kHz,% 0.1, DCR) | UT622E | |
| El Tipi LCR Ölçerler (100kHz,% 0.1) | UT622C | ||
| El Tipi LCR Metre (10kHz,% 0.1) | UT622A | ||
| Standart aksesuarlar | Kısa devre kartı | UTR-001 | |
| Lastik fişli timsah klipsli test uçları (UT622A) | UTR-002 | ||
| Dört terminal Kelvin test uçları (UT622C / E) | UTR-L100k-H | ||
| USB arabirim kablosu | / | ||
| 5V 1A güç adaptörü | / | ||
| Ürün garanti kartı | / | ||
| Kullanım Kılavuzu ve CD (uygulama yazılımı) | / | ||
| İsteğe bağlı Aksesuarlar | SMD Kelvin testi cımbız | UTR-L100kS-H | |
| Dört terminalli Kelvin test uçları | UTR-L100k-H | ||
| Lastik fişli timsah klipsi test uçları | UTR-002 | ||
