Victor 4105A Dijital Topraklama Direnci Ölçer | 0,01 Ω, CAT III 600 V
Victor 4105A Dijital Topraklama Direnci Ölçer | Toprak Megeri
Victor 4105A; elektrik tesisatları, ekipman topraklamaları, yıldırımdan korunma sistemleri ve saha uygulamalarındaki topraklama bağlantılarının kontrol edilmesi için geliştirilmiş dijital bir topraklama direnci ölçüm cihazıdır. 0,10 Ω ile 1999 Ω arasındaki topraklama direncini üç farklı kademede ölçebilir ve 20 Ω kademesinde 0,01 Ω çözünürlük sunar.
Cihaz, standart 3 kutuplu potansiyel düşümü yönteminin yanında 2 kutuplu basitleştirilmiş topraklama ölçümünü de destekler. Ayrıca 1000 V AC'ye kadar toprak gerilimi ve ±1500 V DC'ye kadar gerilim ölçümü, REL bağıl ölçüm, Data Hold, 1/2/3 dakika zamanlı test, ekran aydınlatması ve otomatik kapanma gibi yardımcı fonksiyonlara sahiptir.

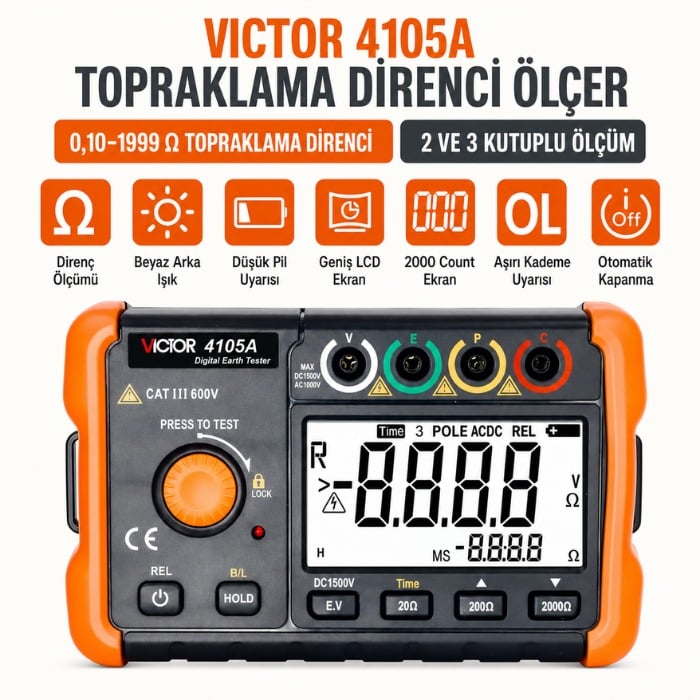

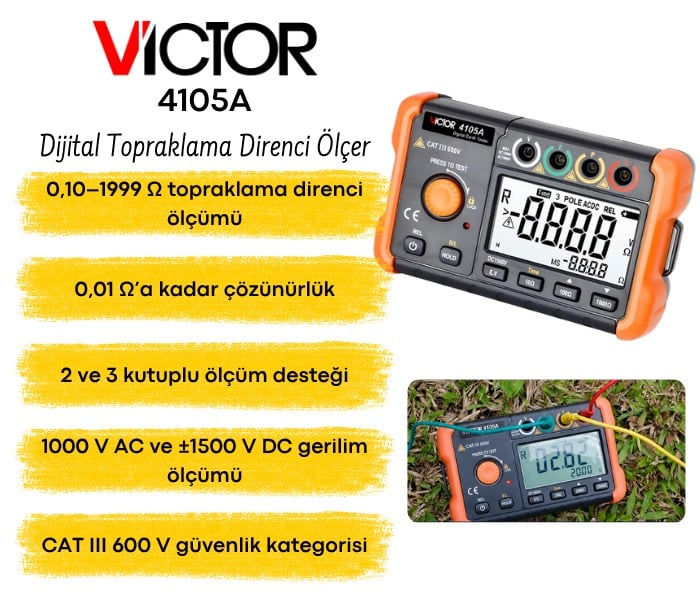

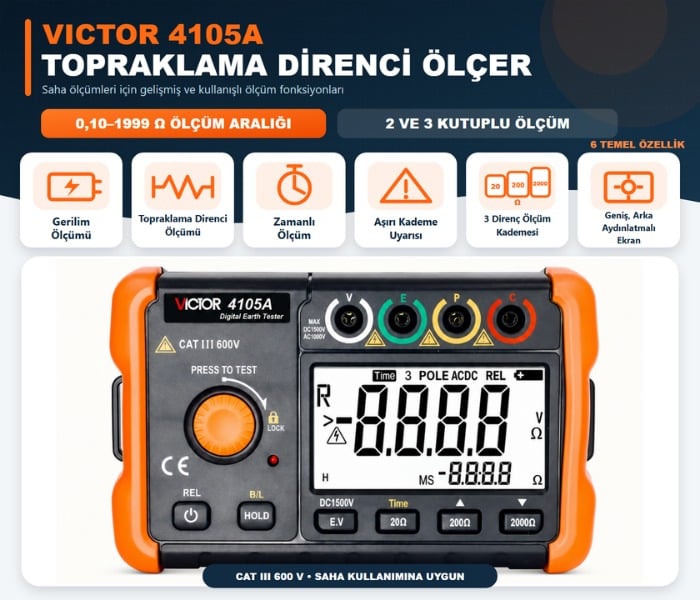

Victor 4105A Özellikleri
- 0,10–1999 Ω arasında topraklama direnci ölçümü yapar.
- 20 Ω kademesinde 0,01 Ω çözünürlük sunar.
- 200 Ω kademesinde 0,1 Ω çözünürlük sunar.
- 2000 Ω kademesinde 1 Ω çözünürlük sunar.
- 2 kutuplu basitleştirilmiş topraklama ölçümünü destekler.
- 3 kutuplu standart potansiyel düşümü yöntemini destekler.
- 0–1000 V AC toprak gerilimi ölçebilir.
- 0–±1500 V DC gerilim ölçümünü destekler.
- REL bağıl ölçüm fonksiyonuna sahiptir.
- Data Hold ile ölçüm sonucunu ekranda sabitleyebilir.
- 1, 2 veya 3 dakikalık zamanlı test yapılabilir.
- Kilitlenebilir TEST düğmesiyle sürekli ölçüm kolaylığı sunar.
- Beyaz arka aydınlatmalı LCD ekrana sahiptir.
- 2000 count dijital gösterge kullanır.
- Düşük pil göstergesine sahiptir.
- Kademe aşımı uyarısı verir.
- 24 V üzerindeki gerilimlerde yüksek gerilim uyarısı gösterir.
- Ayarlanabilir otomatik kapanma fonksiyonuna sahiptir.
- CAT III 600 V güvenlik sınıfındadır.
- 6 kV ani gerilim darbesi korumasına sahiptir.
- 8 adet AA pil veya harici 12 V DC adaptörle çalışabilir.
Topraklama Direnci Nedir?
Topraklama direnci, bir topraklama elektrodu ile çevresindeki toprak arasındaki elektriksel direnci ifade eder. Bu değerin uygun seviyede olması, arıza veya kaçak akımlarının güvenli biçimde toprağa iletilmesine yardımcı olur.
Topraklama sistemi; elektrik çarpması riskinin azaltılması, ekipmanların korunması ve koruma cihazlarının doğru çalışmasının desteklenmesi açısından önemlidir.
Topraklama Neden Düzenli Ölçülmelidir?
Topraklama direnci zaman içerisinde toprak nemi, zemin yapısı, korozyon, gevşeyen bağlantılar veya elektrotların fiziksel durumuna bağlı olarak değişebilir.
- Bina topraklamalarının kontrolü
- Elektrik panolarının periyodik kontrolü
- Yıldırımdan korunma sistemleri
- Elektrikli makinelerin koruma topraklaması
- Fotovoltaik tesisler
- Araç şarj istasyonları
- Endüstriyel üretim tesisleri

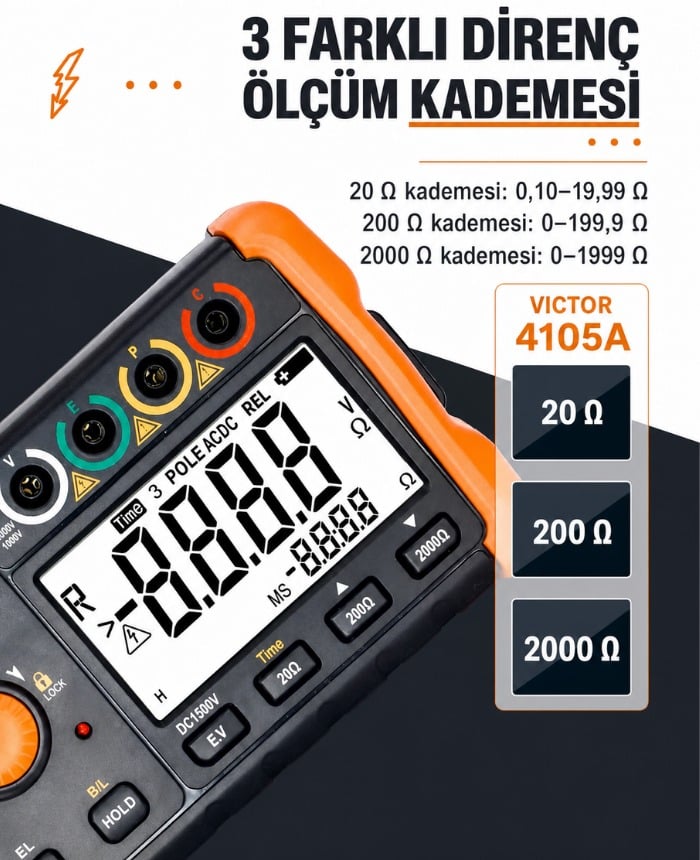

0,10–1999 Ω Topraklama Direnci Ölçümü
Victor 4105A, farklı seviyelerdeki topraklama dirençlerini ölçmek için üç ayrı kademe sunar.
| Kademe | Ölçüm Aralığı | Çözünürlük | Hassasiyet |
|---|---|---|---|
| 20 Ω | 0,10–19,99 Ω | 0,01 Ω | ±(2%+10) |
| 200 Ω | 0,0–199,9 Ω | 0,1 Ω | ±(2%+3) |
| 2000 Ω | 0–1999 Ω | 1 Ω | ±(2%+3) |
0,01 Ω Çözünürlük
20 Ω kademesinde 0,01 Ω çözünürlük sayesinde düşük topraklama dirençlerindeki küçük değişimler daha ayrıntılı şekilde takip edilebilir.
Çözünürlük, cihazın doğruluğuyla aynı kavram değildir. Sonuç değerlendirilirken ilgili kademeye ait hassasiyet değeri dikkate alınmalıdır.

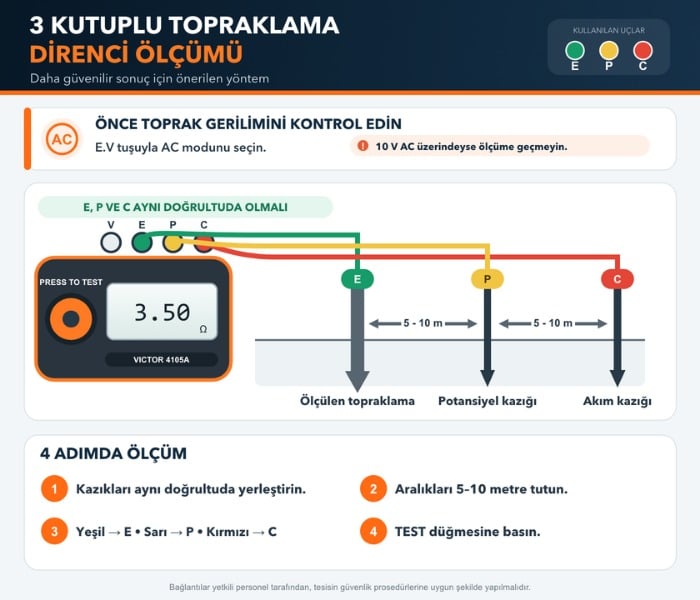

3 Kutuplu Topraklama Ölçümü
3 kutuplu ölçüm, topraklama direncinin daha kontrollü biçimde belirlenmesini sağlayan standart potansiyel düşümü yöntemidir. Bu yöntemde E, P ve C terminalleri ile yardımcı topraklama elektrotları kullanılır.
- E: Ölçülecek topraklama elektrodu
- P: Potansiyel elektrodu
- C: Akım elektrodu

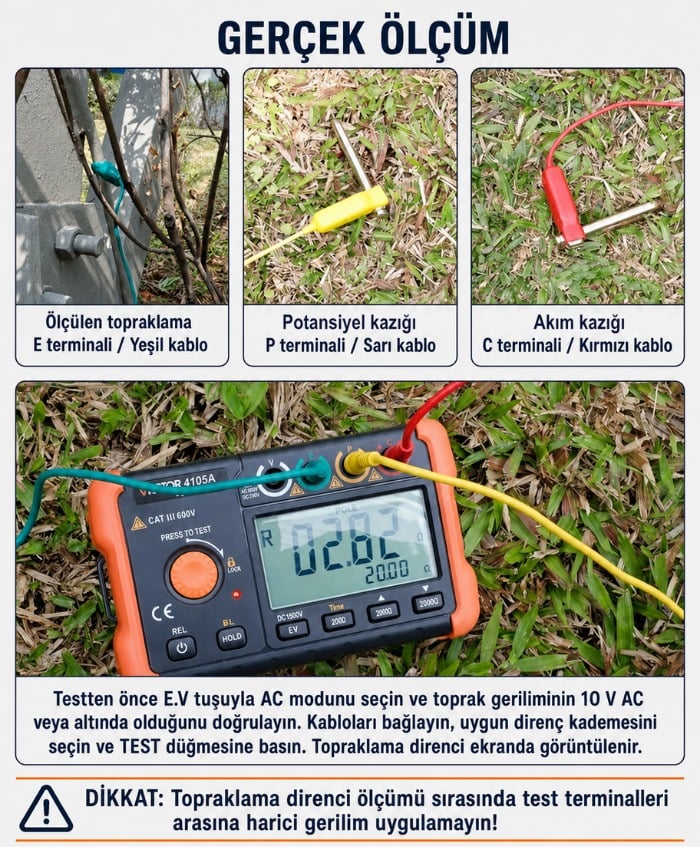

Victor 4105A ile 3 Kutuplu Ölçüm Nasıl Yapılır?
- Cihazı test edilecek topraklama elektroduna yakın bir noktaya yerleştirin.
- Yeşil E kablosunu ölçülecek topraklama elektroduna bağlayın.
- Sarı P kablosunu potansiyel yardımcı elektroduna bağlayın.
- Kırmızı C kablosunu en uzaktaki akım elektroduna bağlayın.
- P ve C yardımcı elektrotlarını aynı doğrultuda uygun mesafelerle toprağa yerleştirin.
- Ölçüm öncesinde E.V modunda toprak gerilimini kontrol edin.
- Toprak geriliminin 10 V AC'nin altında olduğundan emin olun.
- Uygun direnç kademesini seçin.
- TEST düğmesine basın ve ölçüm sonucunu ekrandan okuyun.
Yardımcı elektrot mesafeleri saha ve zemin koşullarına göre belirlenmelidir. Verilen 5–10 metre aralık pratik bir başlangıç değeri olabilir ancak her tesis için yeterli olmayabilir.

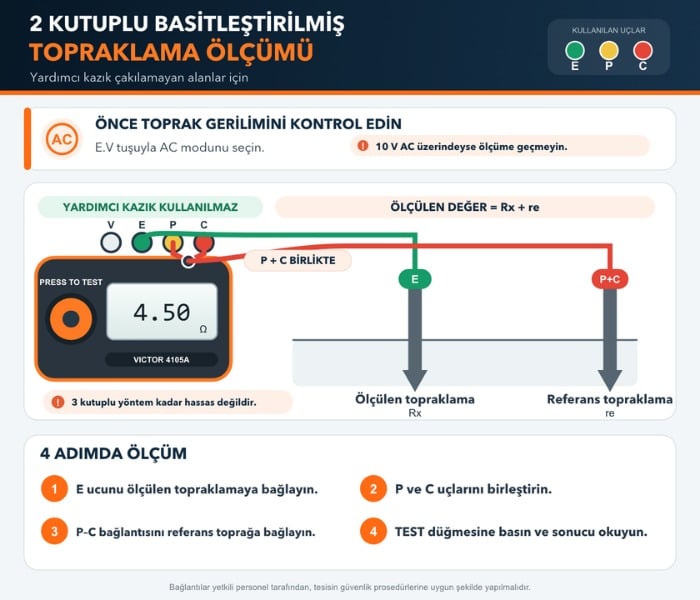

2 Kutuplu Basitleştirilmiş Ölçüm
Yardımcı elektrotların toprağa çakılmasının mümkün olmadığı yerlerde 2 kutuplu basitleştirilmiş yöntem kullanılabilir. Bu yöntemde düşük dirençli olduğu bilinen mevcut bir topraklama noktası referans alınır.
Bu yöntemde ölçüm sonucu hem test edilen topraklama elektrodunun hem de referans topraklamanın direncini içerir. Bu nedenle 2 kutuplu yöntem, 3 kutuplu ölçüm kadar doğrudan ve kontrollü bir sonuç sağlamaz.
Victor 4105A ile 2 Kutuplu Ölçüm Nasıl Yapılır?
- Yeşil E kablosunu ölçülecek topraklama elektroduna bağlayın.
- P ve C terminallerini uygun şekilde birleştirin.
- Referans olarak kullanılacak düşük dirençli topraklama noktasına bağlantı yapın.
- E.V modunda toprak gerilimini kontrol edin.
- Gerilimin uygun seviyede olduğundan emin olun.
- Uygun direnç kademesini seçin.
- TEST düğmesine basarak sonucu okuyun.
AC Toprak Gerilimi Ölçümü
Victor 4105A, 0 ile 1000 V AC arasındaki gerilimleri ölçebilir. Topraklama direnci testinden önce E.V modu kullanılarak topraklama sisteminde istenmeyen AC gerilim bulunup bulunmadığı kontrol edilebilir.
3 ve 2 kutuplu topraklama testlerinden önce toprak geriliminin 10 V AC'nin altında olması önerilir. Daha yüksek gerilimler topraklama direnci ölçümünü etkileyebilir ve güvenlik riski oluşturabilir.
DC Gerilim Ölçümü
Cihaz, 0 ile ±1500 V DC arasındaki gerilimlerin ölçümünü destekler. Belirtilen DC gerilim hassasiyeti ±(1%+5)'tir.
1500 V DC ölçüm kapasitesi, cihazın her 1500 V DC devrede aynı güvenlik kategorisine sahip olduğu anlamına gelmez. Ölçüm yapılacak sistemde CAT III 600 V güvenlik sınıfı ve kullanım kılavuzundaki sınırlar esas alınmalıdır.
REL Bağıl Ölçüm Fonksiyonu
REL fonksiyonu, bağlantı kablolarının veya test düzeninin oluşturduğu küçük direnç etkisinin ölçüm sonucundan çıkarılmasına yardımcı olur.
Bu özellik özellikle düşük dirençli topraklama sistemlerinde karşılaştırmalı ölçümlerin daha kolay değerlendirilmesini sağlar.
Data Hold Fonksiyonu
Data Hold fonksiyonu, ekrandaki ölçüm sonucunu sabitler. Bu sayede kullanıcı bağlantı noktasından uzaklaştıktan sonra değeri okuyabilir veya kayıt altına alabilir.
1 / 2 / 3 Dakika Zamanlı Test
Zamanlı test fonksiyonu kullanılarak ölçüm süresi 1, 2 veya 3 dakika olarak ayarlanabilir. Seçilen süre tamamlandığında test sona erer ve son ölçüm değeri ekranda tutulabilir.

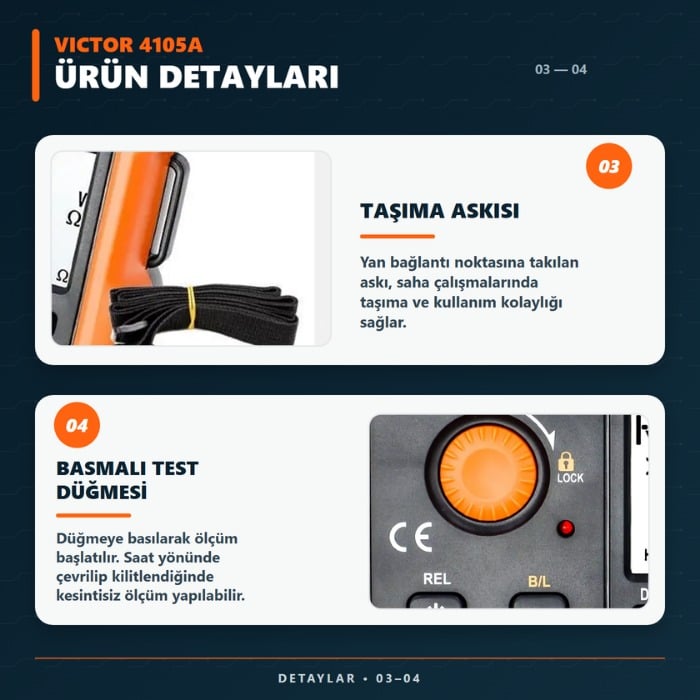

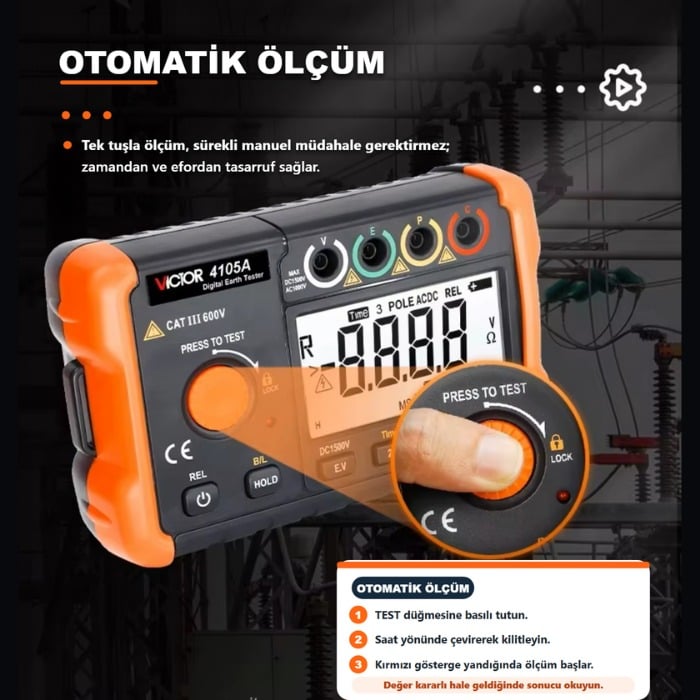

Kilitlenebilir TEST Düğmesi
TEST düğmesinin kilitlenebilir yapısı, uzun süreli test sırasında düğmenin sürekli basılı tutulmasına gerek kalmadan ölçüm yapılmasını sağlar.
70–140 Hz Test Frekansı
Topraklama direnci ölçümünde cihazın test frekansı 70 Hz ile 140 Hz arasında belirtilmiştir. Bu test sinyali, topraklama elektrodu üzerinden kontrollü ölçüm yapılmasına yardımcı olur.
Yaklaşık 50 Vpp Maksimum Test Gerilimi
Topraklama direnci testinde uygulanan maksimum test gerilimi yaklaşık 50 Vpp olarak belirtilmiştir. Bu gerilim cihazın iç ölçüm devresinin topraklama testi sırasında oluşturduğu test sinyalidir.
2 Saniyeden Kısa Ölçüm Süresi
Normal topraklama direnci ölçüm süresi 2 saniyeden kısa olarak belirtilmiştir. Bu sayede art arda yapılan saha kontrolleri hızlı biçimde gerçekleştirilebilir.

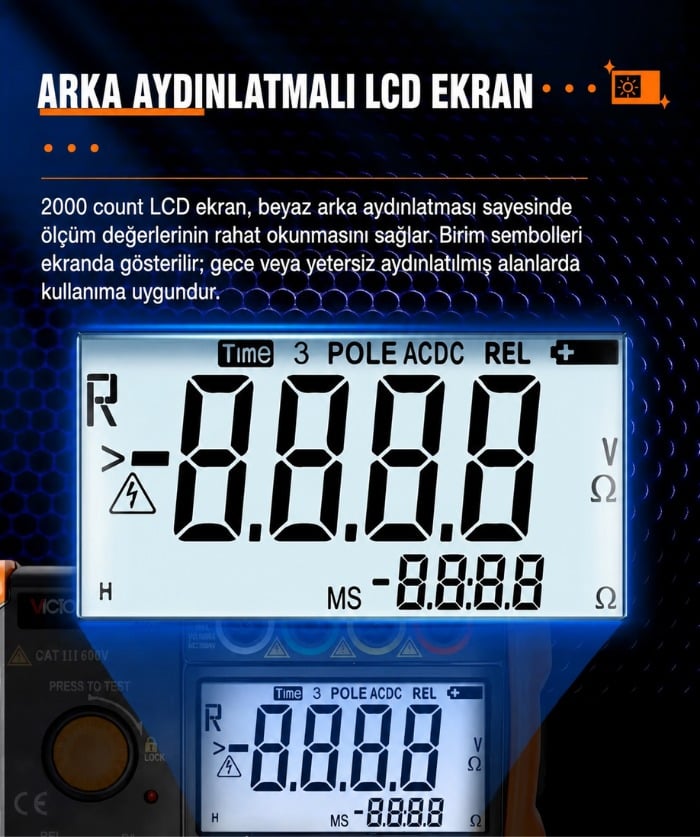

2000 Count Aydınlatmalı LCD Ekran
Victor 4105A, 2000 count dijital LCD ekrana sahiptir. Beyaz arka aydınlatma, karanlık pano, bina bodrumu veya açık saha koşullarında sonuçların daha rahat okunmasına yardımcı olur.
Kademe Aşımı Uyarısı
Gerilim ölçümünde seçilen veya desteklenen aralık aşıldığında ekranda “OL” göstergesi görüntülenir. Topraklama direnci 1999 Ω sınırını geçtiğinde de aralık aşımı bildirilir.
Yüksek Gerilim Uyarısı
Cihaz, 24 V üzerindeki gerilimlerde ekranda yüksek gerilim uyarısı gösterir. Bu uyarı, kullanıcıyı devrede tehlikeli olabilecek bir gerilim bulunduğu konusunda bilgilendirmeye yardımcı olur.
Uyarı bulunmaması devrenin güvenli veya enerjisiz olduğunu tek başına kanıtlamaz. Uygun çalışma prosedürleri uygulanmalıdır.
CAT III 600 V Güvenlik Sınıfı
Victor 4105A, CAT III 600 V güvenlik kategorisine sahiptir. Bu kategori sabit elektrik tesisatları, dağıtım panoları ve bina içi güç dağıtım devreleri gibi uygulamaları kapsar.
Kullanılan test kabloları, problar ve diğer aksesuarlar da yapılacak ölçüme uygun gerilim ve kategori sınıfında olmalıdır. Ölçüm sisteminin toplam güvenlik seviyesi en düşük sınıfa sahip bileşen tarafından sınırlandırılır.
6 kV Ani Gerilim Darbesi Koruması
Cihazda 6 kV seviyesinde transient ani gerilim darbesi koruması belirtilmiştir. Bu değer, kısa süreli aşırı gerilim darbelerine karşı cihaz tasarımının dayanım seviyesini ifade eder.
6 kV darbe koruması, cihazın sürekli 6 kV gerilim altında kullanılabileceği anlamına gelmez.

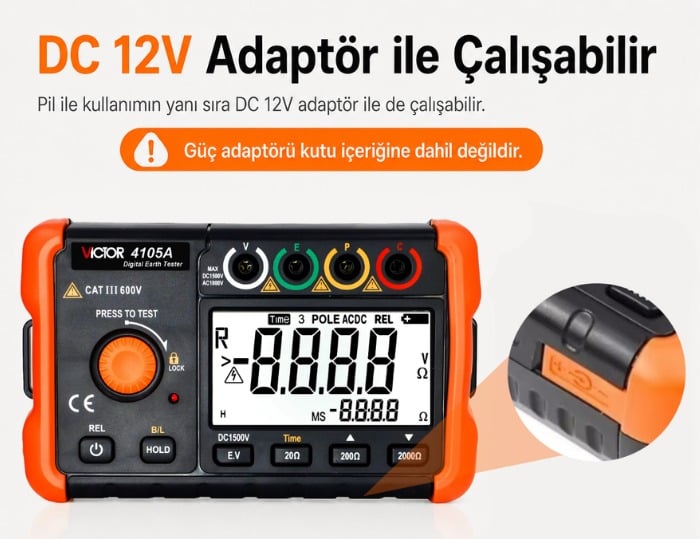

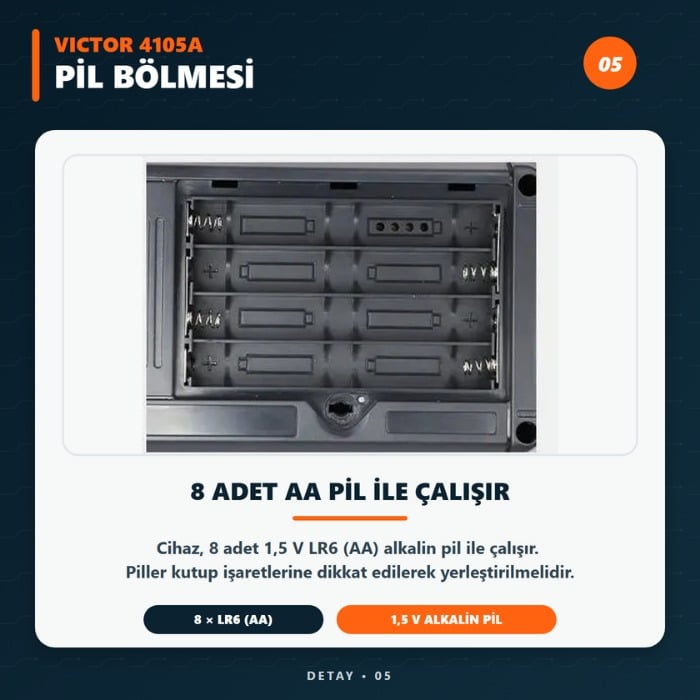

8 Adet AA Pil veya 12 V DC Adaptör
Victor 4105A, sekiz adet 1,5 V AA alkalin pille çalışır. Cihaz ayrıca uygun 12 V DC harici adaptörle de beslenebilir.
12 V DC adaptör standart ürün paketine dahil değildir. Harici adaptör kullanılırken üreticinin belirttiği polarite ve elektriksel özelliklere uygun bir ürün seçilmelidir.
Çalışma ve Depolama Koşulları
- Çalışma sıcaklığı: 0°C–+40°C
- Çalışma nemi: ≤%85 RH, yoğuşmasız
- Depolama sıcaklığı: -20°C–+60°C
- Depolama nemi: <%90 RH, yoğuşmasız
Cihaz su geçirmez olarak belirtilmemiştir. Açık saha ölçümlerinde yağmurdan, sudan ve yoğun yoğuşmadan korunmalıdır.

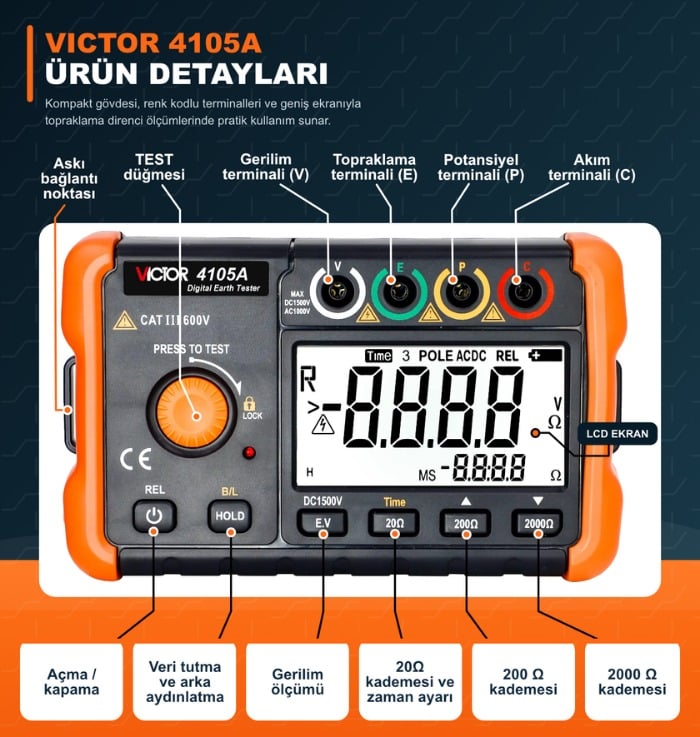

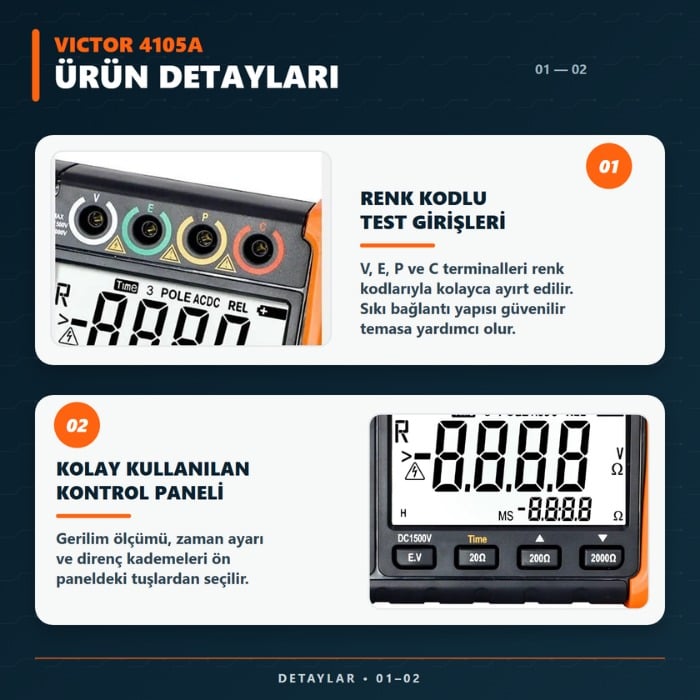

Bağlantı Terminalleri
| Terminal | Görevi |
|---|---|
| V | Gerilim ölçüm terminali |
| E | Topraklama elektrodu bağlantısı |
| P | Potansiyel yardımcı elektrodu bağlantısı |
| C | Akım yardımcı elektrodu bağlantısı |
Standartlara Uygunluk
- IEC 61010-1
- IEC 61557-1
- IEC 61557-5
- IEC 61326-1 Grup 1, Sınıf B

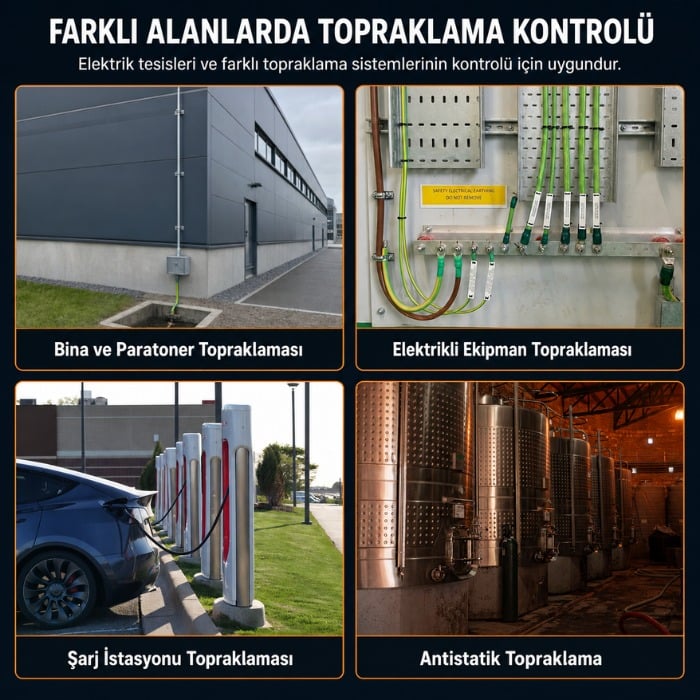

Kullanım Alanları
- Bina topraklama sistemleri
- Elektrik panoları
- Üretim tesisleri
- Elektrikli makineler
- Yıldırımdan korunma ve paratoner sistemleri
- Fotovoltaik enerji tesisleri
- Araç şarj istasyonları
- Haberleşme altyapıları
- Antistatik topraklama sistemleri
- Periyodik elektrik kontrolleri
Victor 4105A Kimler İçin Uygundur?
- Elektrik teknisyenleri
- Elektrik mühendisleri
- Periyodik kontrol uzmanları
- Elektrik taahhüt firmaları
- Teknik servis ekipleri
- Endüstriyel bakım personeli
- Yıldırımdan korunma sistemi uygulayıcıları
- Güneş enerjisi tesis bakım ekipleri
Güvenli Ölçüm İçin Öneriler
- Ölçüm yalnızca yetkili ve eğitimli personel tarafından yapılmalıdır.
- Test kabloları ölçüm öncesinde hasara karşı kontrol edilmelidir.
- Topraklama direnci testinden önce E.V modunda gerilim kontrol edilmelidir.
- Yüksek gerilim uyarısı dikkate alınmalıdır.
- CAT III 600 V güvenlik sınırı aşılmamalıdır.
- Gerilim ölçümünde doğru terminal ve fonksiyon kullanılmalıdır.
- Yardımcı elektrotlar güvenli bir alana yerleştirilmelidir.
- Ölçüm alanında gömülü elektrik veya altyapı hatları olup olmadığı kontrol edilmelidir.
- Yağmur altında veya ıslak cihazla ölçüm yapılmamalıdır.
- İlgili tesisin enerji kesme ve iş güvenliği prosedürleri uygulanmalıdır.
Victor 4105A’nın Öne Çıkan Avantajları
- 0,10–1999 Ω geniş topraklama direnci aralığı
- 0,01 Ω seviyesine ulaşan çözünürlük
- 2 ve 3 kutuplu ölçüm yöntemleri
- 1000 V AC toprak gerilimi ölçümü
- ±1500 V DC gerilim ölçümü
- REL bağıl ölçüm
- Data Hold
- 1/2/3 dakika zamanlı test
- Kilitlenebilir TEST düğmesi
- Beyaz ekran aydınlatması
- CAT III 600 V güvenlik sınıfı
- 6 kV transient darbe koruması
- AA pil veya harici adaptörle çalışma
- Kapsamlı saha aksesuarları
Ölçüm Teknik Özellikleri
| Ölçüm Fonksiyonu | Ölçüm Aralığı | Çözünürlük | Hassasiyet |
|---|---|---|---|
| Topraklama Direnci | 0,10–19,99 Ω | 0,01 Ω | ±(2%+10) |
| Topraklama Direnci | 0,0–199,9 Ω | 0,1 Ω | ±(2%+3) |
| Topraklama Direnci | 0–1999 Ω | 1 Ω | ±(2%+3) |
| AC Toprak Gerilimi | 0–1000 V AC | Belirtilmemiş | ±(2%+5) |
| DC Gerilim | 0–±1500 V DC | Belirtilmemiş | ±(1%+5) |
Genel Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | VICTOR / 4105A |
| Cihaz Tipi | Dijital Topraklama Direnci Ölçer / Toprak Megeri |
| Ölçüm Yöntemleri | 2 kutuplu ve 3 kutuplu |
| Topraklama Ölçüm Yöntemi | Potansiyel düşümü yöntemi |
| Test Frekansı | 70–140 Hz |
| Maksimum Test Gerilimi | Yaklaşık 50 Vpp |
| Topraklama Ölçüm Süresi | 2 saniyeden kısa |
| Ekran | 2000 count dijital LCD |
| Ekran Aydınlatması | Beyaz arka ışık |
| Data Hold | Desteklenir |
| REL Bağıl Ölçüm | Topraklama direnci ölçümünde desteklenir |
| Zamanlı Ölçüm | 1 / 2 / 3 dakika |
| Otomatik Kapanma | Ayarlanabilir |
| Düşük Pil Göstergesi | Desteklenir |
| Yüksek Gerilim Uyarısı | 24 V üzerindeki gerilimlerde |
| Kademe Aşımı | Gerilimde OL, topraklama direncinde 1999 Ω üzeri |
| Gerilim Giriş Direnci | Yaklaşık 10 MΩ |
| Gerilim Yenileme Hızı | Yaklaşık 3 ölçüm/saniye |
| Güvenlik Sınıfı | CAT III 600 V, kirlilik derecesi 2, çift izolasyon |
| Darbe Koruması | 6 kV ani gerilim darbesi |
| Standartlar | IEC 61010-1, IEC 61557-1, IEC 61557-5 |
| Elektromanyetik Uyumluluk | IEC 61326-1, Grup 1, Sınıf B |
| Çalışma Ortamı | 0°C–+40°C, ≤%85 RH, yoğuşmasız |
| Depolama Ortamı | -20°C–+60°C, <%90 RH, yoğuşmasız |
| Güç Kaynağı | 8 adet 1,5 V AA alkalin pil veya harici 12 V DC adaptör |

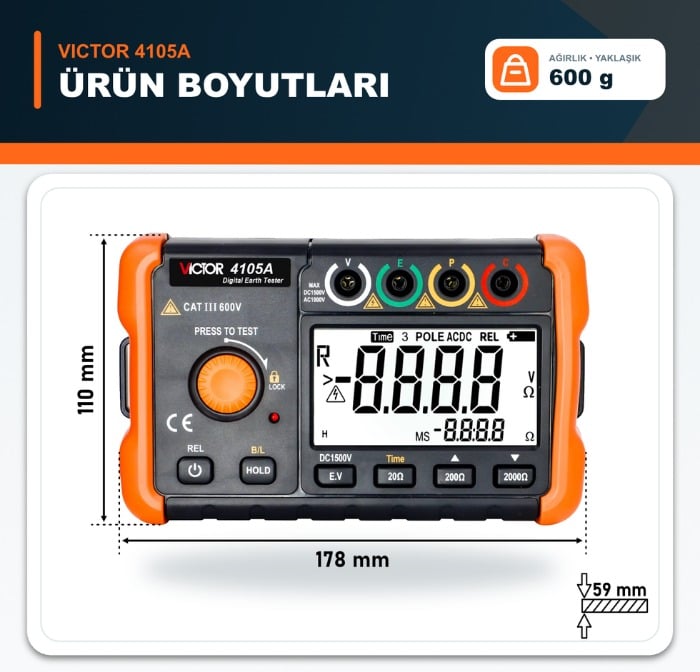

| Boyutlar | 178 × 110 × 59 mm |
| Ağırlık | Yaklaşık 600 g |

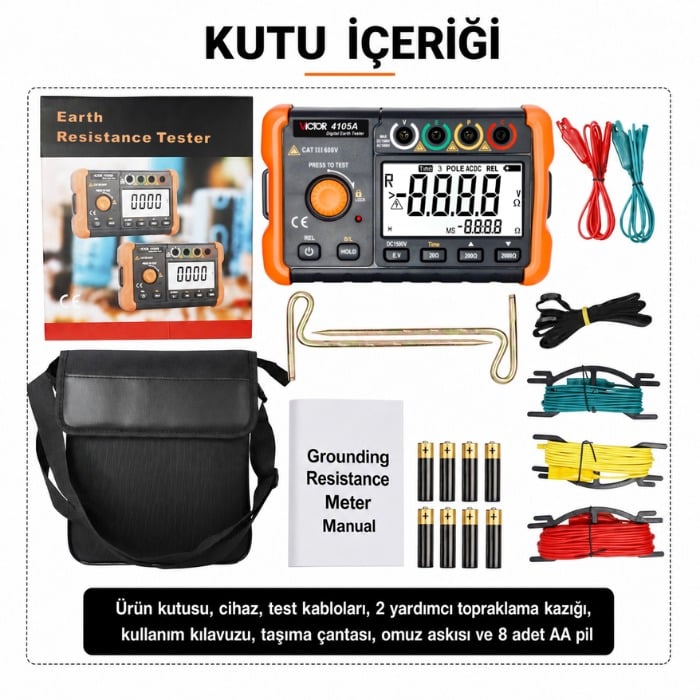

Teslimat İçeriği
| Adet | Teslimat İçeriği |
|---|---|
| 1 | VICTOR 4105A dijital topraklama direnci ölçer |
| 1 çift | 1,6 m gerilim ölçüm kablosu |
| 1 | 5 m yeşil test kablosu |
| 1 | 10 m sarı test kablosu |
| 1 | 15 m kırmızı test kablosu |
| 2 | Yardımcı topraklama elektrodu |
| 8 | 1,5 V AA alkalin pil |
| 1 | Taşıma çantası |
| 1 | El askısı |
| 1 | Kullanım kılavuzu |
Not: Harici 12 V DC adaptör standart kutu içeriğine dahil değildir.
Önemli güvenlik bilgisi: Topraklama ve gerilim ölçümleri, canlı elektrik tesisatlarıyla çalışma riski taşıyabilir. Cihazın 1000 V AC ve 1500 V DC ölçüm aralıklarına sahip olması, tüm bu gerilimlerde aynı ölçüm kategorisinin geçerli olduğu anlamına gelmez. CAT III 600 V güvenlik sınıfı, aksesuar sınırları ve üretici kullanım talimatları esas alınmalıdır.
