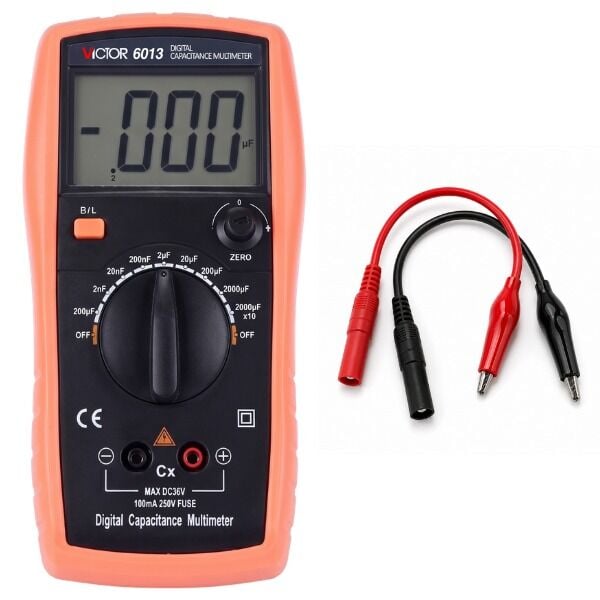

Victor 6013 Dijital Kapasitans Ölçer | 200 pF–20.000 µF
Victor 6013 Dijital Kapasitans Ölçer | 200 pF–20.000 µF

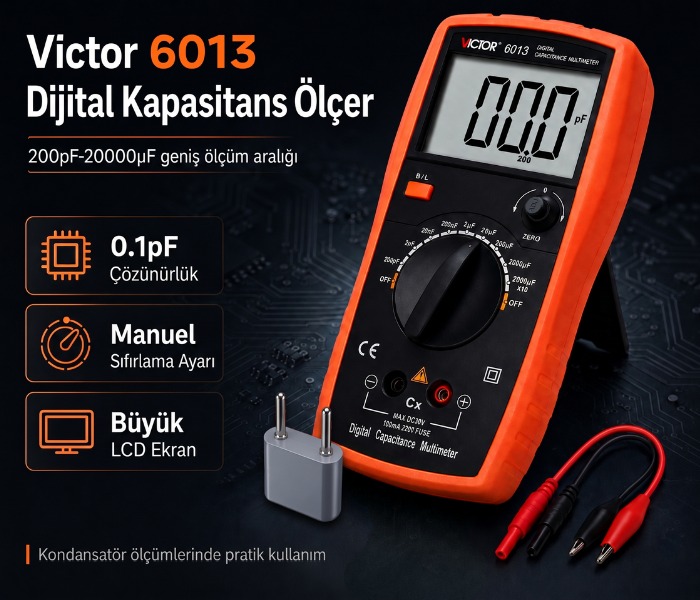

Victor 6013 dijital kapasitans ölçer, farklı tip ve değerlerdeki kondansatörlerin kapasitansını kontrol etmek için geliştirilmiş el tipi bir ölçüm cihazıdır. 200 pF ile 20.000 µF arasındaki geniş ölçüm aralığı sayesinde düşük değerli elektronik komponentlerden yüksek kapasiteli kondansatörlere kadar birçok uygulamada kullanılabilir.
9 farklı manuel ölçüm kademesi, 200 pF kademesinde 0,1 pF çözünürlük, manuel sıfırlama ayarı, Data Hold, arka aydınlatmalı LCD ekran ve taşınabilir pil beslemesi sayesinde elektronik servis, bakım, komponent ayıklama, eğitim ve hobi elektroniği çalışmalarında pratik kullanım sunar.

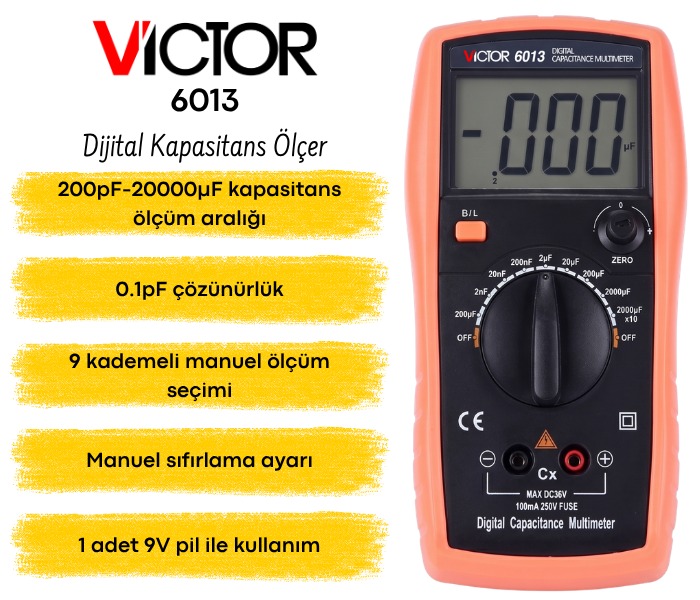

Victor 6013 Dijital Kapasitans Ölçer Özellikleri
- 200 pF ile 20.000 µF arasında kapasitans ölçümü yapabilir.
- 9 farklı manuel ölçüm kademesine sahiptir.
- 200 pF kademesinde 0,1 pF çözünürlük sunar.
- Manuel sıfırlama ayarına sahiptir.
- Data Hold fonksiyonunu destekler.
- 1999 maksimum gösterimli LCD ekrana sahiptir.
- Ekran arka aydınlatmasına sahiptir.
- Arka ışık belirli bir süre sonra otomatik kapanır.
- Aşırı aralık göstergesine sahiptir.
- Ölçüm aralığı aşıldığında ekranda “1” uyarısı görüntülenir.
- Düşük pil göstergesine sahiptir.
- 9 V pil ile çalışır.
- Arka destek ayağı sayesinde masa üzerinde açılı kullanılabilir.
- Test soketiyle komponent bağlantısını destekler.
- Pozitif ve negatif timsah uçlu bağlantı kablolarıyla birlikte kullanılabilir.
- Koruyucu dış gövdesi taşınabilir kullanımı kolaylaştırır.
Kapasitans Ölçer Nedir?
Kapasitans ölçer, kondansatörlerin elektrik yükü depolama kapasitesini ölçmek için kullanılan test cihazıdır. Kapasitans değeri farad (F) birimiyle ifade edilir; elektronik uygulamalarda çoğunlukla pF, nF ve µF birimleri kullanılır.
Victor 6013 kapasitans ölçümüne odaklanan bir cihazdır. LCR metrelerde bulunan endüktans veya direnç ölçümü yerine doğrudan kondansatör kontrolü için pratik bir kullanım sunar.

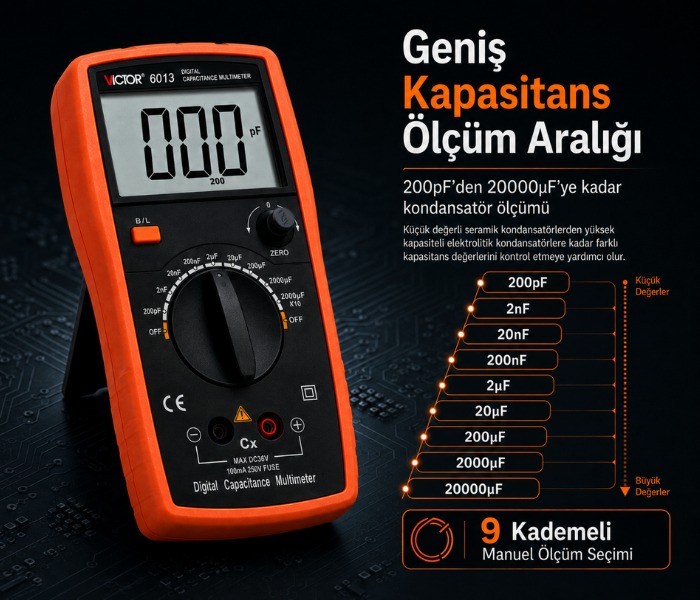

200 pF–20.000 µF Geniş Ölçüm Aralığı
Victor 6013, çok düşük kapasitans değerlerinden yüksek kapasiteli elektrolitik kondansatörlere kadar geniş bir ölçüm aralığını destekler.
Toplam 9 manuel ölçüm kademesi bulunur:
- 200 pF
- 2 nF
- 20 nF
- 200 nF
- 2 µF
- 20 µF
- 200 µF
- 2000 µF
- 20.000 µF
9 Manuel Ölçüm Kademesi
Victor 6013'te ölçüm aralığı kullanıcı tarafından manuel olarak seçilir. Ölçülecek kondansatörün yaklaşık değeri biliniyorsa uygun kademe doğrudan seçilebilir.
Değer bilinmiyorsa daha yüksek bir kademeden başlanıp ekrandaki sonuca göre daha düşük kademeye geçilebilir.

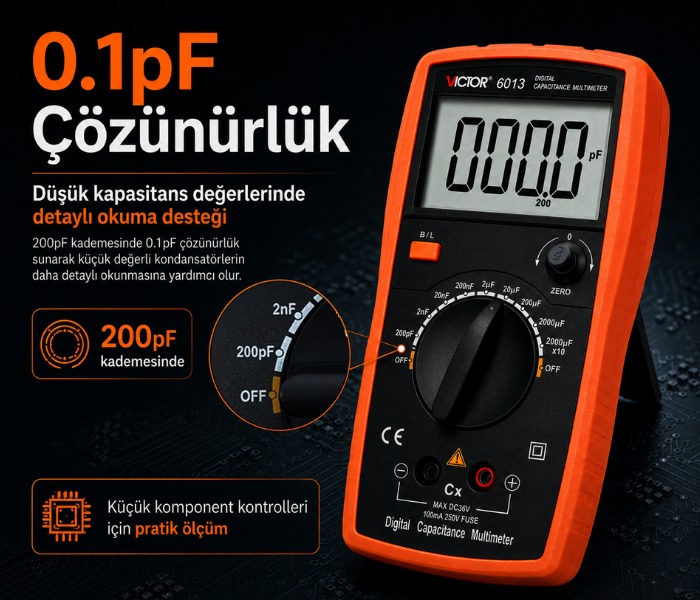

200 pF Kademesinde 0,1 pF Çözünürlük
En düşük ölçüm kademesinde cihaz 0,1 pF çözünürlük sunar. Bu özellik, küçük kapasiteli kondansatörlerin ve düşük pF seviyesindeki elektronik komponentlerin daha ayrıntılı okunmasına yardımcı olur.
Çözünürlük, cihazın ölçüm doğruluğuyla aynı kavram değildir. 0,1 pF değeri ekranda ayırt edilebilen en küçük değişimi ifade eder.

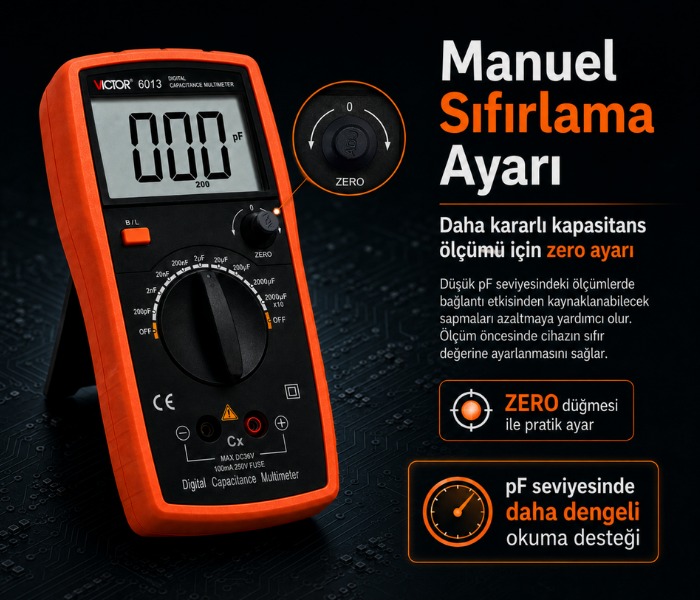

Düşük pF Ölçümlerinde Manuel Sıfırlama
Düşük kapasitans seviyelerinde test kabloları, problar ve bağlantı soketleri kendi kapasitanslarını ölçüme ekleyebilir. Victor 6013 üzerindeki manuel sıfırlama ayarı, ölçüm öncesinde bu küçük başlangıç etkisinin azaltılmasına yardımcı olur.
Manuel Sıfırlama Nasıl Yapılır?
- Ölçüm kablolarını veya kullanılacak test bağlantısını cihaza bağlayın.
- Henüz kondansatör bağlamayın.
- Uygun düşük kapasitans kademesini seçin.
- Sıfırlama ayarını kullanarak ekrandaki değeri mümkün olduğunca sıfıra yaklaştırın.
- Ardından ölçülecek kondansatörü bağlayın.
- Sonucu ekrandan okuyun.
Prob ve Kablo Kapasitansı Neden Önemlidir?
Özellikle pF seviyesindeki ölçümlerde bağlantı kabloları ve test aparatları ölçülen komponentle karşılaştırılabilir büyüklükte ek kapasitans oluşturabilir.
Bu nedenle küçük kapasitanslarda aynı bağlantı düzeninin kullanılması ve ölçüm öncesinde sıfır ayarı yapılması daha tutarlı sonuç elde edilmesine yardımcı olur.

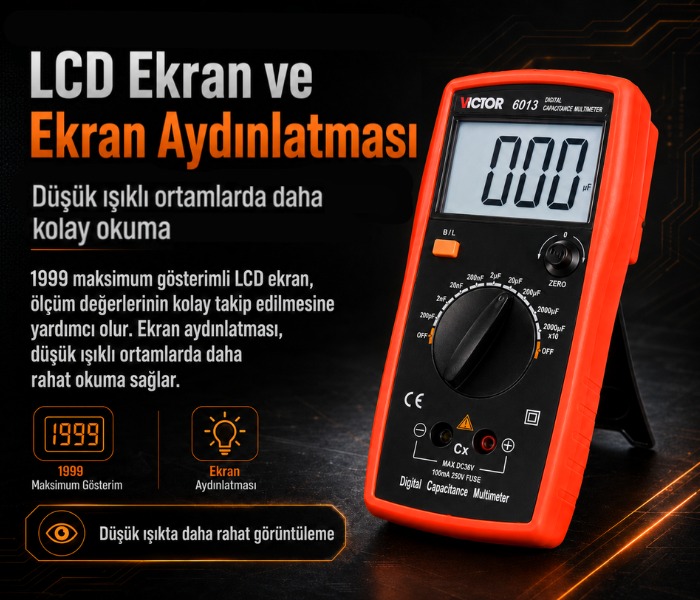

1999 Count LCD Ekran
Victor 6013, maksimum 1999 gösterimli dijital LCD ekrana sahiptir. Seçilen kademeye göre kapasitans sonucu ekrandan doğrudan okunabilir.
Data Hold Fonksiyonu
Data Hold özelliği, ekrandaki mevcut ölçüm sonucunu sabitler. Böylece kondansatör bağlantısı çıkarıldıktan sonra bile ölçülen değer ekrandan okunabilir.
Arka Aydınlatmalı Ekran
Ekran arka ışığı düşük ışıklı servis masaları, pano içleri veya atölye ortamlarında sonuçların daha rahat okunmasına yardımcı olur.
Arka ışığın bir süre sonra otomatik kapanması pil tüketiminin azaltılmasına katkı sağlar.
Aşırı Aralık Uyarısı
Ölçülen kapasitans değeri seçilen kademenin üzerine çıktığında ekranda “1” uyarısı görüntülenir. Bu durumda daha yüksek bir ölçüm kademesi seçilmelidir.

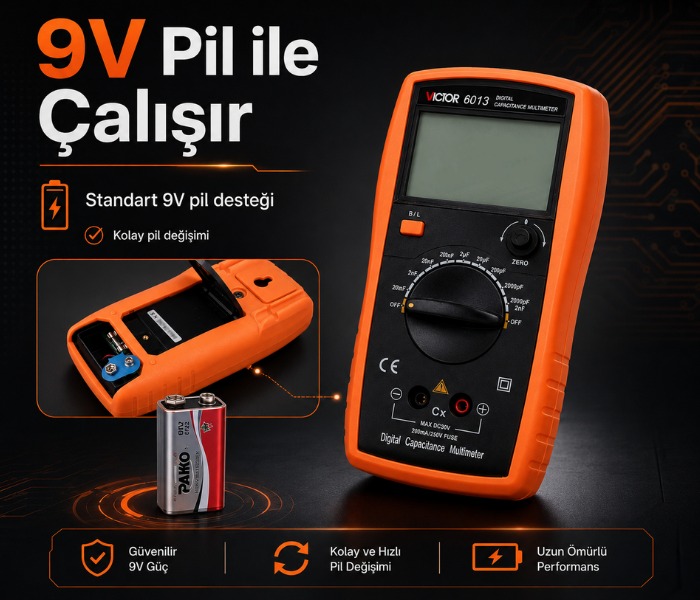

9 V Pil ile Taşınabilir Kullanım
Victor 6013 standart 9 V pil ile çalışır. Bu yapı, elektrik prizine ihtiyaç duymadan servis masasında, saha çalışmalarında veya farklı elektronik çalışma alanlarında kullanılmasını sağlar.
Düşük Pil Göstergesi
Pil seviyesi azaldığında ekrandaki düşük pil göstergesi kullanıcıyı uyarır. Ölçüm kararlılığını korumak için düşük pil uyarısı görüldüğünde pilin değiştirilmesi önerilir.

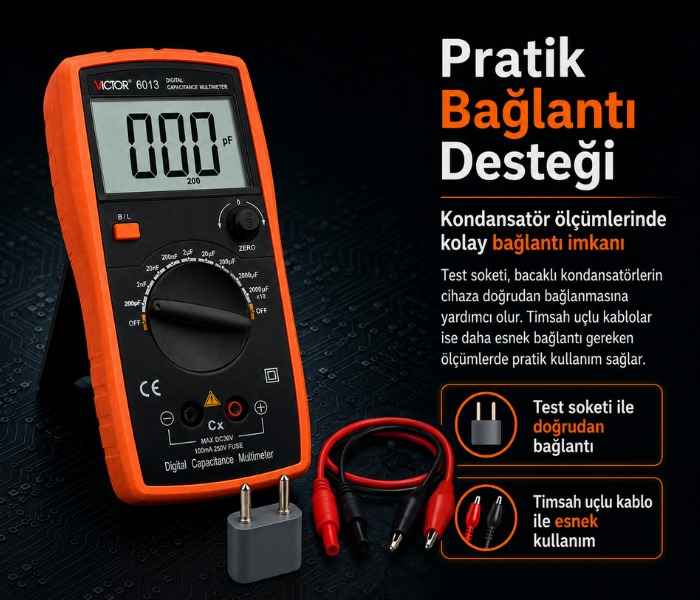

Test Soketi ile Kondansatör Ölçümü
Cihazla birlikte sunulan test soketi, özellikle bacaklı elektronik komponentlerin daha hızlı bağlanmasına yardımcı olur.
Kondansatörün terminalleri uygun bağlantı noktalarına yerleştirilerek ölçüm gerçekleştirilebilir.

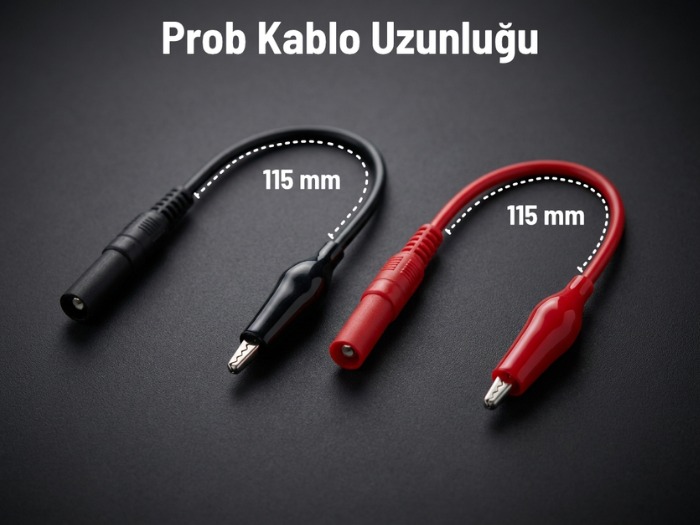

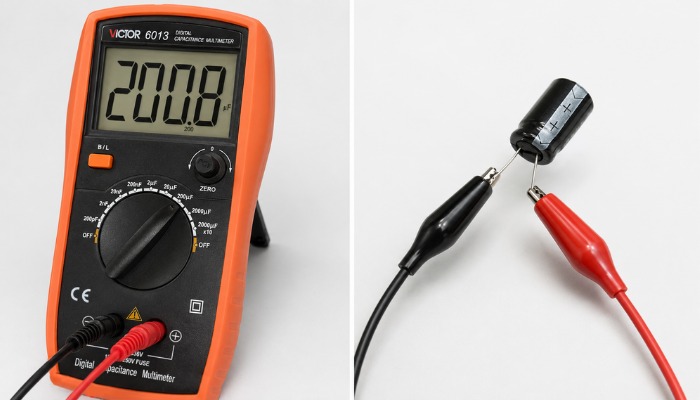

Timsah Uçlu Kablolar ile Ölçüm
Pozitif ve negatif timsah uçlu bağlantı kabloları, daha büyük kondansatörlerin veya test soketine doğrudan yerleştirilemeyen komponentlerin bağlanmasını kolaylaştırır.
Bağlantı sırasında uçların birbirine temas etmemesine dikkat edilmelidir.
Elektrolitik Kondansatör Ölçümü
Yüksek µF değerlerine sahip elektrolitik kondansatörler Victor 6013 ile kontrol edilebilir. Ölçümden önce kondansatör mutlaka tamamen deşarj edilmelidir.
Polarize kondansatörlerde bağlantı yönüne dikkat edilmesi önerilir.
Seramik Kondansatör Ölçümü
Düşük pF ve nF değerlerindeki seramik kondansatörler, cihazın düşük kapasitans kademelerinde ölçülebilir. Bu tip ölçümlerde manuel sıfırlama özellikle önemlidir.
Film Kondansatör Ölçümü
Film kondansatörlerin nominal kapasitans değerleri uygun ölçüm kademesi seçilerek kontrol edilebilir. Ölçülen değer komponent üzerinde belirtilen nominal değer ve toleransla karşılaştırılabilir.
Kondansatör Değeri Nasıl Kontrol Edilir?
- Kondansatörü enerjili devreden ayırın.
- Kondansatörü tamamen deşarj edin.
- Yaklaşık değer biliniyorsa uygun ölçüm kademesini seçin.
- Düşük kapasitanslarda sıfır ayarını yapın.
- Kondansatörü test soketine veya bağlantı kablolarına bağlayın.
- Değerin kararlı hale gelmesini bekleyin.
- Sonucu ekrandan okuyun.
- Ölçülen değeri kondansatörün nominal değeri ve toleransıyla karşılaştırın.
Kondansatör Neden Devreden Ayrılmalıdır?
Devre üzerindeki diğer komponentler kondansatöre paralel veya seri bağlantılar oluşturarak ölçüm sonucunu etkileyebilir.
Daha güvenilir değerlendirme için kondansatörün en az bir terminalinin devreden ayrılması veya tamamen sökülerek ölçülmesi önerilir.
Kondansatör Neden Deşarj Edilmelidir?
Kondansatörler enerji kesildikten sonra üzerlerinde elektrik yükü tutabilir. Şarjlı bir kondansatörün kapasitans ölçüm girişine bağlanması yanlış ölçüme veya cihazın zarar görmesine neden olabilir.
Bu nedenle kapasitans ölçümünden önce kondansatör uygun ve güvenli yöntemle tamamen deşarj edilmelidir.
Kapasitans Değeri Kondansatör Sağlığını Tek Başına Gösterir mi?
Kapasitans ölçümü bir kondansatörün nominal kapasitesinin kontrol edilmesine yardımcı olur ancak komponentin tüm elektriksel durumunu tek başına göstermez.
Örneğin ESR, kaçak akım veya gerilim altında davranış gibi özelliklerin değerlendirilmesi için ilave test cihazları gerekebilir.
Elektronik Servislerde Kullanım
Victor 6013, elektronik servislerde sökülen kondansatörlerin değerlerinin kontrol edilmesi, komponentlerin ayrılması ve değiştirilecek parçanın karşılaştırılması için kullanılabilir.
Devre Kartı Komponent Kontrolü
PCB üzerinden çıkarılan kondansatörlerin kapasitansları ölçülerek nominal değerleriyle karşılaştırılabilir. Böylece yanlış değerli veya belirgin şekilde kapasite kaybetmiş komponentlerin tespitine yardımcı olunabilir.
Komponent Ayıklama ve Sınıflandırma
Üzerindeki değer okunamayan veya karışık halde bulunan kondansatörler ölçülerek yaklaşık kapasitans değerlerine göre ayrılabilir.
Hobi Elektroniği Uygulamaları
Elektronik projelerle ilgilenen kullanıcılar için düşük pF seviyelerinden yüksek µF değerlerine kadar farklı kondansatörlerin kontrol edilmesinde pratik bir çözüm sunar.
Eğitim Uygulamaları
Elektronik eğitimlerinde farklı kondansatör tiplerinin ve kapasitans değerlerinin uygulamalı olarak incelenmesi için kullanılabilir.

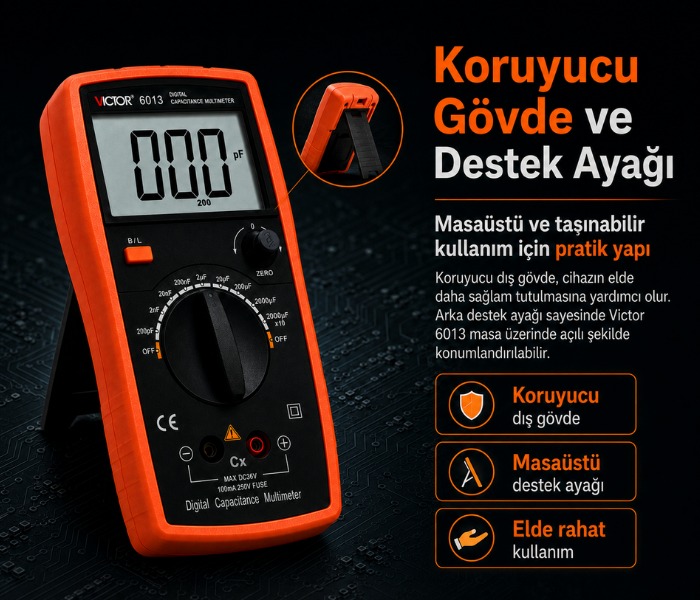

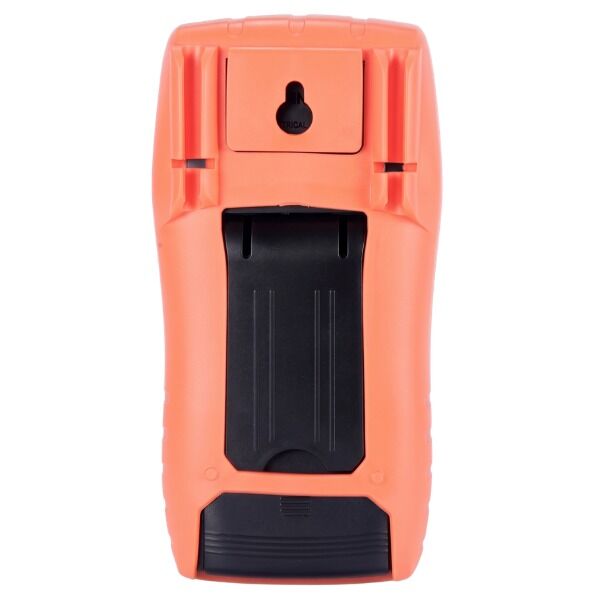

Masaüstü Kullanım Ayağı
Cihazın arka bölümündeki destek ayağı açılarak Victor 6013 masa üzerinde eğimli şekilde konumlandırılabilir. Bu özellik komponent bağlantısı yapılırken ekranın daha rahat okunmasına yardımcı olur.
Koruyucu Dış Gövde
Koruyucu dış gövde, cihazın elde daha rahat tutulmasını ve günlük servis kullanımındaki küçük darbelere karşı ek koruma sağlanmasını destekler.
Doğru Ölçüm İçin Öneriler
- Kondansatör ölçüm öncesinde tamamen deşarj edilmelidir.
- Mümkünse komponent devreden ayrılarak ölçülmelidir.
- Ölçülecek değere uygun kademe seçilmelidir.
- Değer bilinmiyorsa yüksek kademeden başlanmalıdır.
- Düşük pF ölçümlerinde manuel sıfırlama yapılmalıdır.
- Bağlantı kabloları mümkün olduğunca aynı konumda tutulmalıdır.
- Test uçlarının birbirine temas etmediğinden emin olunmalıdır.
- Değerin kararlı hale gelmesi beklenmelidir.
- Düşük pil göstergesi görüldüğünde pil değiştirilmelidir.

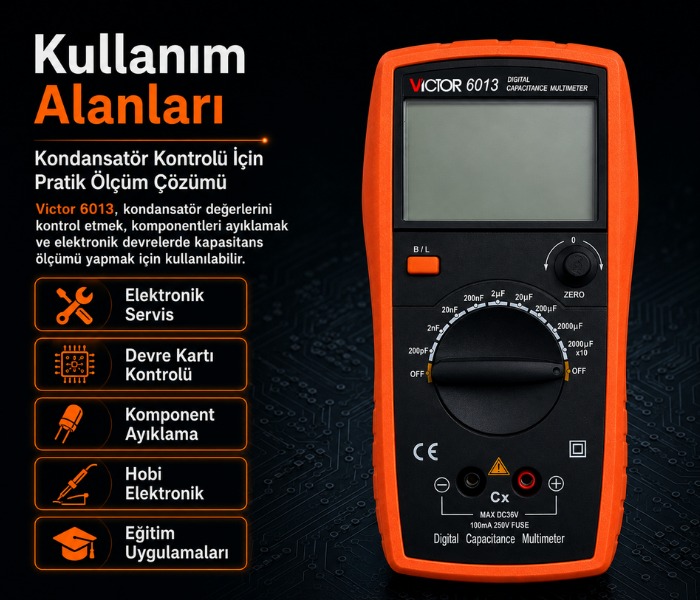

Kullanım Alanları
- Elektronik teknik servisler
- PCB komponent kontrolü
- Kondansatör değer kontrolü
- Elektronik bakım çalışmaları
- Komponent ayıklama
- Hobi elektroniği
- Elektronik eğitim laboratuvarları
- AR-GE uygulamaları
- Üretim komponent kontrolü
Victor 6013 Kimler İçin Uygundur?
- Elektronik teknisyenleri
- Teknik servis çalışanları
- Elektronik bakım personeli
- Hobi elektronik kullanıcıları
- Öğrenciler ve eğitmenler
- Elektronik komponentlerle çalışan kullanıcılar
Victor 6013'ün Öne Çıkan Avantajları
- 200 pF–20.000 µF geniş ölçüm aralığı
- 9 manuel ölçüm kademesi
- 0,1 pF seviyesine ulaşan çözünürlük
- Düşük kapasitanslar için manuel sıfırlama
- 1999 count LCD ekran
- Data Hold
- Arka aydınlatma
- Aşırı aralık göstergesi
- Düşük pil uyarısı
- 9 V pil ile taşınabilir kullanım
- Test soketi
- Timsah uçlu bağlantı kabloları
- Masaüstü destek ayağı
Kapasitans Ölçüm Kademeleri
| Kademe | Açıklama |
|---|---|
| 200 pF | En düşük kapasitans kademesi; 0,1 pF çözünürlük |
| 2 nF | Manuel kademe |
| 20 nF | Manuel kademe |
| 200 nF | Manuel kademe |
| 2 µF | Manuel kademe |
| 20 µF | Manuel kademe |
| 200 µF | Manuel kademe |
| 2000 µF | Manuel kademe |
| 20.000 µF | En yüksek kapasitans kademesi |
Genel Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | Victor / 6013 |
| Ürün Tipi | Dijital Kapasitans Ölçer |
| Ölçüm Aralığı | 200 pF–20.000 µF |
| Kademe Sayısı | 9 manuel kademe |
| En Yüksek Çözünürlük | 0,1 pF, 200 pF kademesinde |
| Sıfırlama | Manuel |
| Ekran | LCD, maksimum 1999 gösterim |
| Data Hold | Var |
| Ekran Arka Işığı | Var |
| Aşırı Aralık Göstergesi | Ekranda “1” uyarısı |
| Düşük Pil Göstergesi | Var |
| Güç Kaynağı | 1 adet 9 V pil |
| Masaüstü Destek Ayağı | Var |

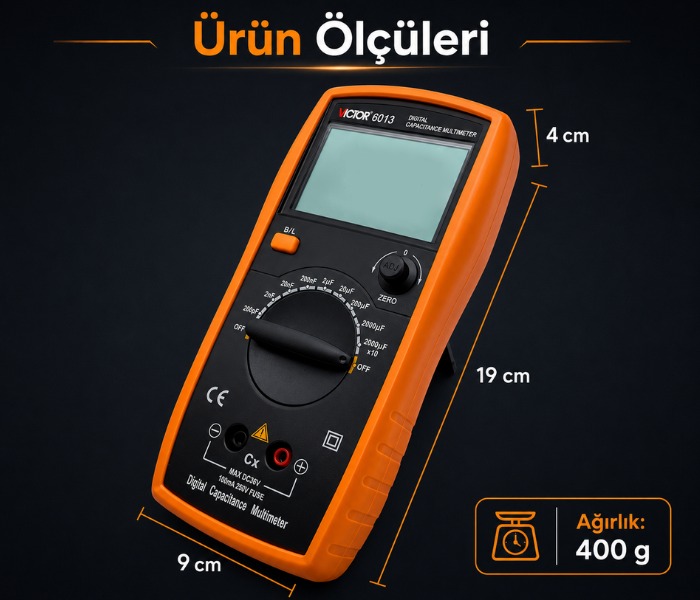

| Boyutlar | Yaklaşık 190 × 90 × 40 mm |
ÖLÇÜM ARALIKLARI VE HASSASİYET
Kapasitans
| 200pF | ±(0.5%+7) | 0.1pF | 199.9pF | 800Hz |
| 2nF | 1pF | 1.999nF | 800Hz | |
| 20nF | 10pF | 19.99nF | 800Hz | |
| 200nF | 100pF | 199.9nF | 800Hz | |
| 2µF | 1000pF | 1.999µF | 800Hz | |
| 20µF | 0.01µF | 19.99µF | 80Hz | |
| 200µF | 0.1µF | 199.9µF | 8Hz | |
| 2000µF | ±(2%+5) | 1µF | 1999µF | 8Hz |
| 20000µF | ±(3%+10) | 10µF | 1999(×10)µF | 8Hz |
TEKNİK ÖZELLİKLER
| Ekran | : | 1999 count LCD ekran |
| Yardımcı Fonksiyonlar | : | Düşük pil göstergesi, Data Hold, arka ışık, otomatik kapanma, darbe koruması ve sıfır ayarı |
| Çalışma Ortamı | : | 0°C . . . +40°C, < 80%RH |
| Örnekleme Süresi | : | 0-5 sn |

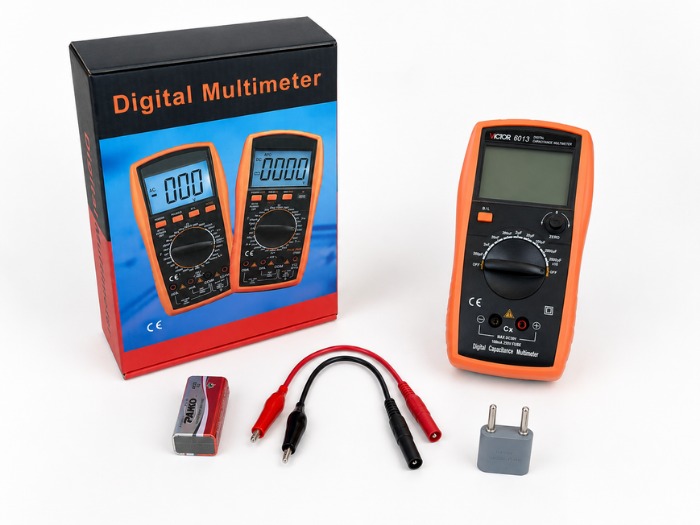

Teslimat İçeriği
| Adet | Teslimat İçeriği |
|---|---|
| 1 | Victor 6013 dijital kapasitans ölçer |
| 1 | 9 V pil |
| 1 | Test soketi |
| 1 | Pozitif timsah uçlu bağlantı kablosu |
| 1 | Negatif timsah uçlu bağlantı kablosu |
| 1 | Kullanım kılavuzu |
Önemli güvenlik bilgisi: Kapasitans ölçümü yapılmadan önce kondansatörün üzerindeki elektrik yükü tamamen boşaltılmalıdır. Şarjlı kondansatörün doğrudan cihazın ölçüm girişine bağlanması yanlış ölçüme veya cihazın zarar görmesine neden olabilir. Enerjili bir devrede kapasitans ölçümü yapılmamalıdır.
