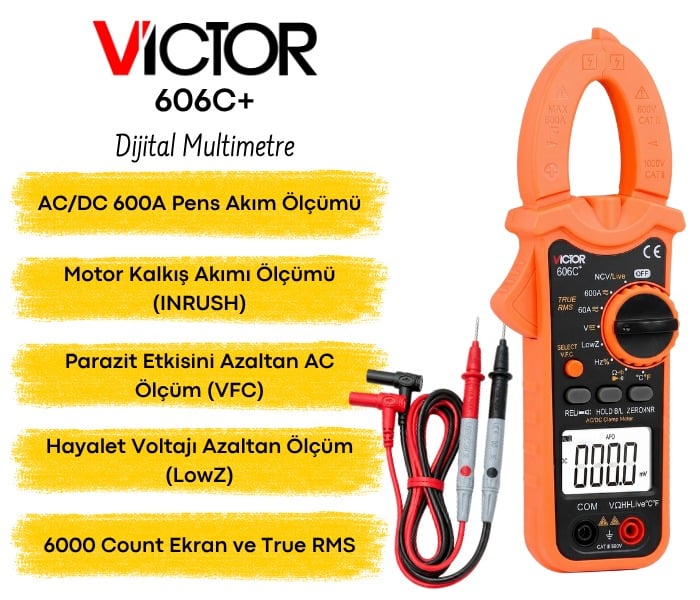

Victor 606C+ AC/DC 600A True RMS Pensampermetre | INRUSH, VFC, LowZ

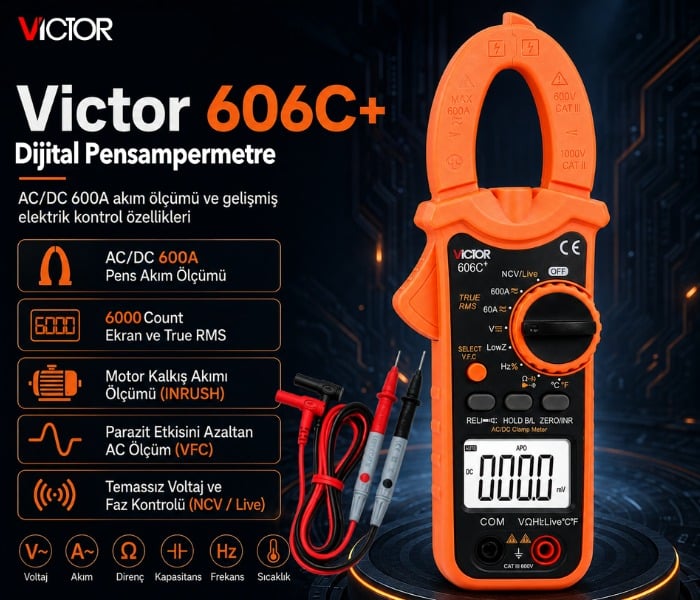

Victor 606C+ AC/DC 600A Dijital Pensampermetre

Victor 606C+, elektrik bakım, pano kontrolü, motor hatları, akü sistemleri ve saha ölçümleri için geliştirilmiş çok fonksiyonlu dijital pensampermetredir. 600A'e kadar AC/DC akım ölçümü, 600V'a kadar AC/DC gerilim ölçümü ve 6000 count ekran yapısıyla profesyonel elektriksel kontrollerde pratik kullanım sunar.

True RMS, INRUSH kalkış akımı ölçümü, VFC filtreli AC ölçüm, LowZ düşük empedanslı gerilim kontrolü, NCV temassız voltaj algılama ve Live faz tespiti gibi gelişmiş fonksiyonlara sahip cihaz; direnç, kapasitans, frekans, görev döngüsü, sıcaklık, diyot ve süreklilik testlerini de destekler.

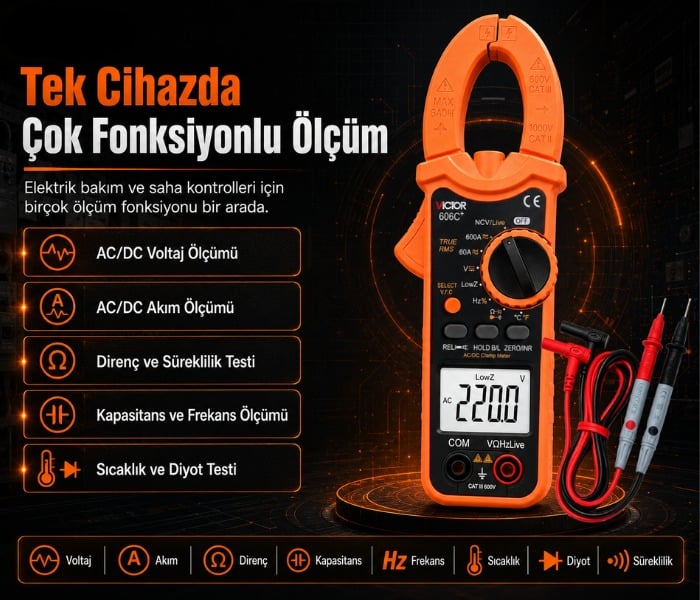

Victor 606C+ Özellikleri

• 600A'e kadar AC pens akım ölçümü yapar.
• 600A'e kadar DC pens akım ölçümü yapar.
• 60A ve 600A akım kademelerini destekler.
• 600V'a kadar AC gerilim ölçebilir.
• 600V'a kadar DC gerilim ölçebilir.
• 6000 count dijital ekrana sahiptir.
• True RMS ölçüm desteği sunar.
• INRUSH motor kalkış akımı ölçümünü destekler.
• VFC filtreli AC ölçüm fonksiyonuna sahiptir.
• LowZ düşük empedanslı AC voltaj ölçümü yapabilir.
• NCV temassız voltaj algılama fonksiyonuna sahiptir.
• 48–250V AC aralığında NCV algılama desteği sunar.
• Live faz hattı tespitini destekler.
• 110–380V AC standart şebeke faz hattı kontrollerinde kullanılabilir.
• 60 MΩ'a kadar direnç ölçebilir.
• 6 mF'ye kadar kapasitans ölçümünü destekler.
• 10 Hz–10 MHz arasında frekans ölçebilir.
• Görev döngüsü ölçümünü destekler.
• -20°C ile +1000°C arasında sıcaklık ölçüm fonksiyonuna sahiptir.
• Kutu içeriğindeki K tipi prob -20°C ile +250°C arasında kullanım için belirtilmiştir.
• Diyot testi yapabilir.
• Süreklilik testi yapabilir.
• 50 Ω altında süreklilikte sesli uyarı verir.
• MAX/MIN değer takibini destekler.
• Data Hold fonksiyonuna sahiptir.
• Bağıl ölçüm fonksiyonunu destekler.
• Ekran arka aydınlatmasına sahiptir.
• Dahili el feneri bulunur.
• Düşük pil göstergesi bulunur.
• Otomatik kapanma fonksiyonuna sahiptir.
• CAT III 600V güvenlik sınıfındadır.

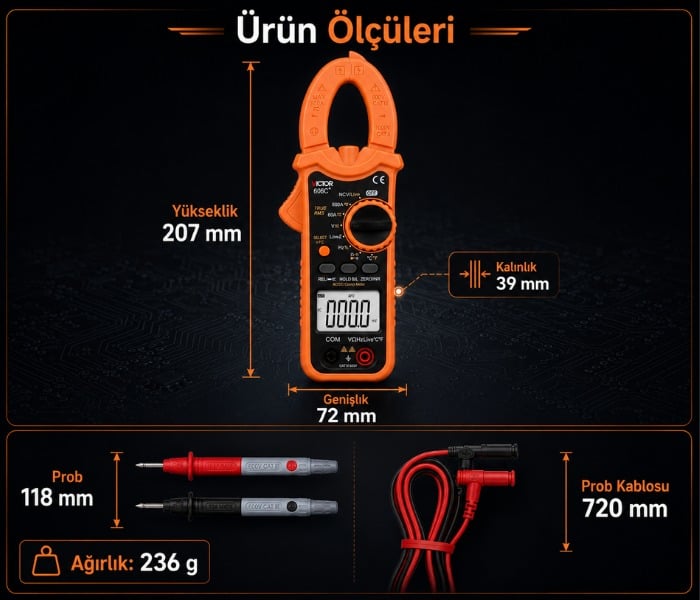

• 35 mm pens çene açıklığına sahiptir.

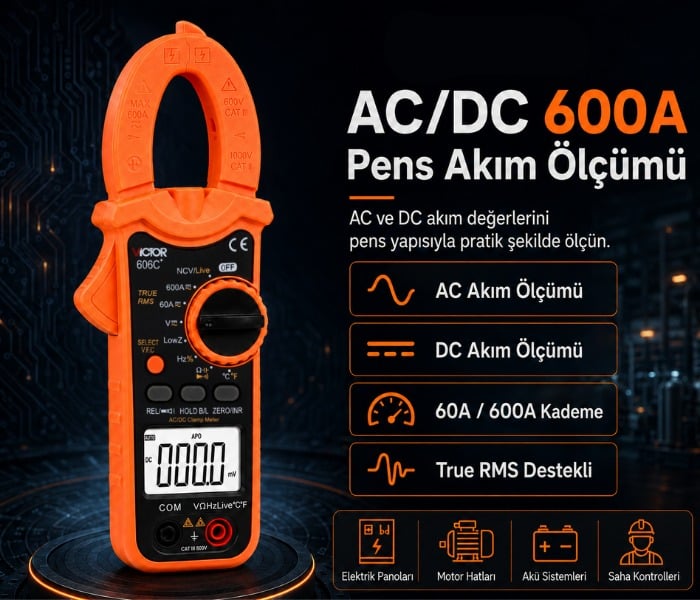

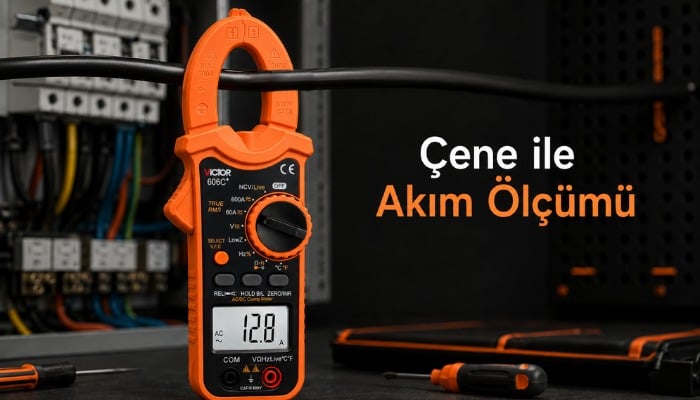

600A AC/DC Pens Akım Ölçümü

Victor 606C+, pens çenesi üzerinden 600A'e kadar AC ve DC akım ölçümü yapabilir. Pens tipi ölçüm yapısı sayesinde iletken devreden ayrılmadan ve akım devresine seri bağlantı yapılmadan ölçüm gerçekleştirilebilir.

Bu özellik aşağıdaki uygulamalarda pratik avantaj sağlar:

• Elektrik panoları
• Motor besleme hatları
• Akü sistemleri
• DC güç sistemleri
• UPS ve inverter uygulamaları
• Endüstriyel bakım çalışmaları

60A ve 600A Akım Kademeleri

Cihaz, AC ve DC akım ölçümlerinde 60A ve 600A kademelerini destekler. Daha düşük akım seviyelerinde uygun kademenin kullanılması, ölçüm sonucunun daha rahat değerlendirilmesine yardımcı olur.

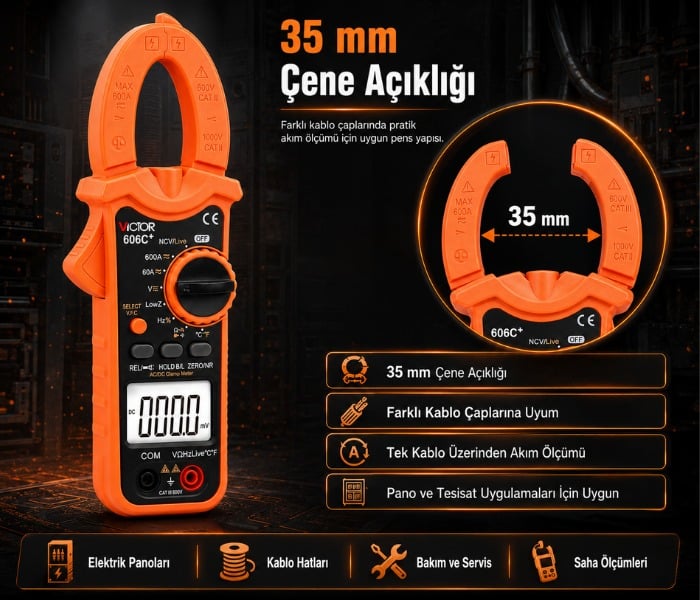

35 mm Pens Çene Açıklığı

Yaklaşık 35 mm pens açıklığı, farklı kablo ve iletken çaplarında ölçüm yapılmasını kolaylaştırır. Doğru akım ölçümü için çene içerisine yalnızca tek iletken alınmalıdır.

Faz ve nötr iletkenlerin birlikte pens içerisine alınması durumunda karşıt yöndeki akımlar birbirini dengeleyebileceği için yanlış veya çok düşük ölçüm sonucu görülebilir.

True RMS Ölçüm

Victor 606C+, AC akım ve AC voltaj ölçümlerinde True RMS teknolojisini destekler. True RMS, yalnızca ideal sinüs dalgalarında değil, dalga formu bozulmuş AC sinyallerde de etkin değerin daha doğru değerlendirilmesine yardımcı olur.

Bu özellik özellikle aşağıdaki sistemlerde önemlidir:

• Motor sürücüler
• İnverterler
• UPS sistemleri
• Elektronik güç kaynakları
• Değişken hızlı motor sistemleri

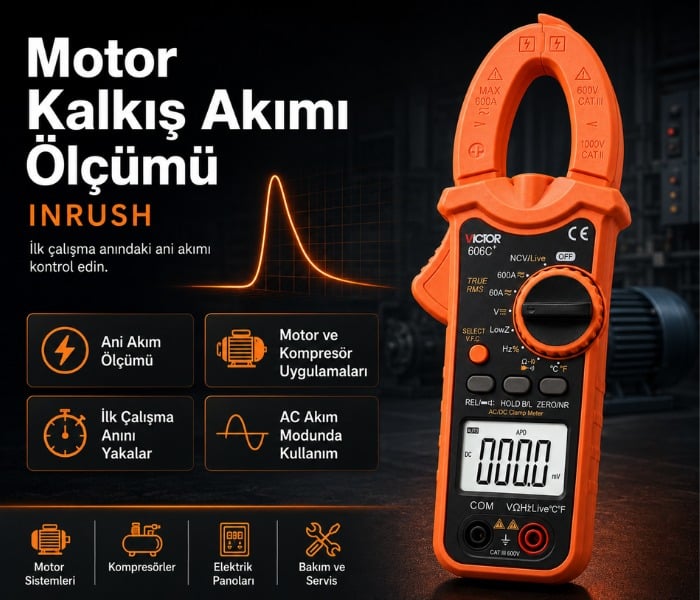

INRUSH Motor Kalkış Akımı Ölçümü

INRUSH fonksiyonu, motor ve benzeri yüklerin devreye ilk girdiği anda oluşan yüksek başlangıç akımının yakalanmasına yardımcı olur.

Örneğin normal çalışmada 8A çeken bir motor, ilk çalıştırma sırasında kısa süreli olarak çok daha yüksek bir akım çekebilir. INRUSH ölçümü bu kısa süreli tepe akımının değerlendirilmesini kolaylaştırır.

INRUSH Hangi Uygulamalarda Kullanılır?

• Elektrik motorları
• Kompresörler
• Pompalar
• Soğutma sistemleri
• Fan motorları
• Yüksek ilk kalkış akımı çeken ekipmanlar

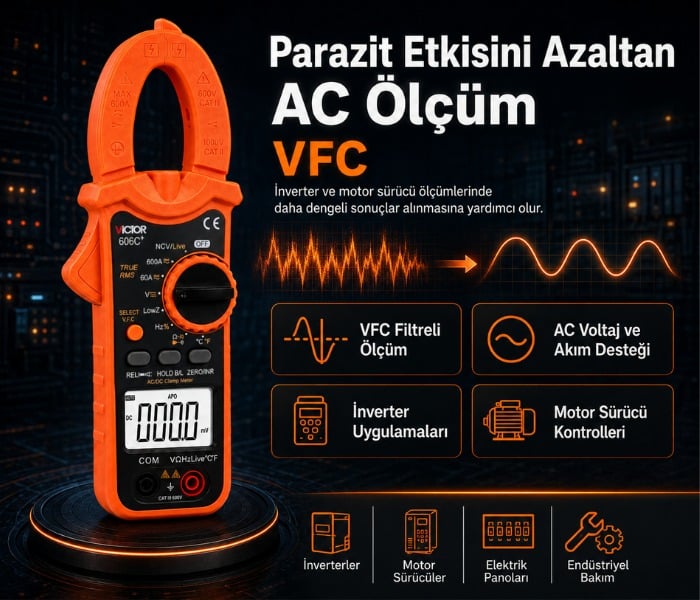

VFC Filtreli AC Ölçüm

VFC fonksiyonu, değişken frekanslı sürücü ve inverter çıkışlarında bulunabilen yüksek frekanslı parazitlerin ölçüm üzerindeki etkisinin azaltılmasına yardımcı olur.

Bu özellik özellikle motor sürücülü endüstriyel sistemlerde AC gerilim ve akım değerlerinin daha kararlı şekilde değerlendirilmesini destekler.

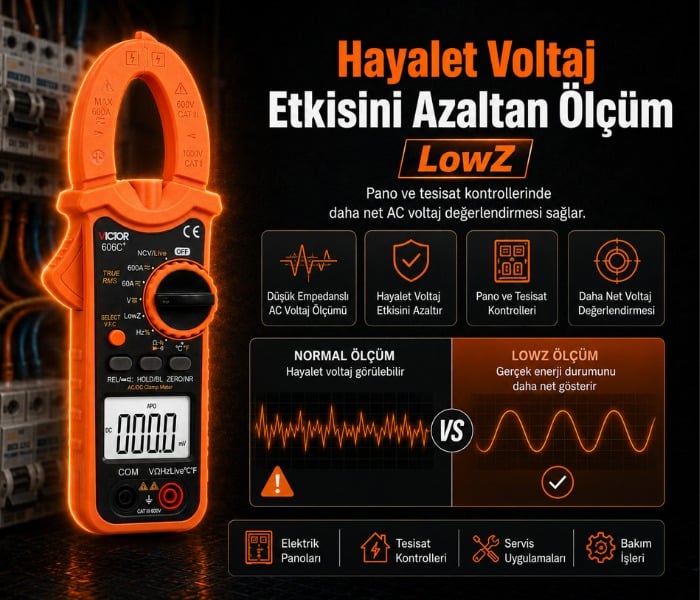

LowZ Düşük Empedanslı Voltaj Ölçümü

LowZ fonksiyonu, elektrik tesisatlarında kapasitif kuplaj nedeniyle görülebilen hayalet voltajların etkisini azaltmak için düşük giriş empedansıyla AC gerilim ölçümü yapılmasına yardımcı olur.

Bu özellik enerji kesilmiş olduğu düşünülen hatlarda görülen düşük seviyeli hayalet gerilimlerin gerçek besleme geriliminden ayrılmasını kolaylaştırabilir.

LowZ ölçümü uygulanmadan önce ilgili devrenin ve test yönteminin güvenli olduğundan emin olunmalıdır.

600V AC/DC Voltaj Ölçümü

Victor 606C+, test probları aracılığıyla 600V'a kadar AC ve DC gerilim ölçümü yapabilir.

Priz, pano, güç kaynağı, akü sistemi ve kontrol devrelerindeki gerilimler uygun bağlantı ve ölçüm modu seçilerek kontrol edilebilir.

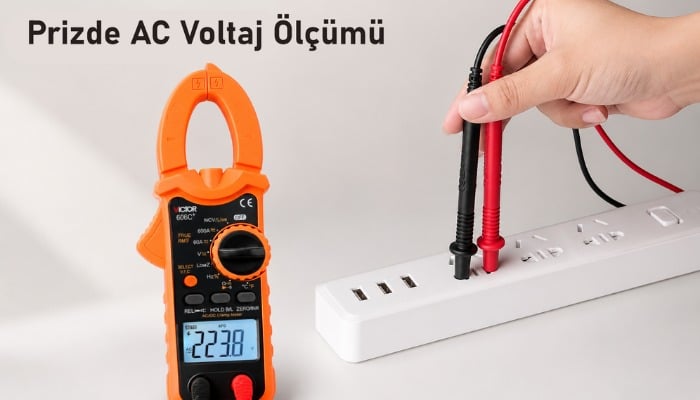

AC Voltaj Nasıl Ölçülür?

1. Siyah test probunu COM girişine bağlayın.
2. Kırmızı test probunu voltaj ölçüm girişine bağlayın.
3. Cihazdan AC voltaj fonksiyonunu seçin.
4. Probları ölçülecek iki nokta arasına bağlayın.
5. Gerilim değerini ekrandan okuyun.

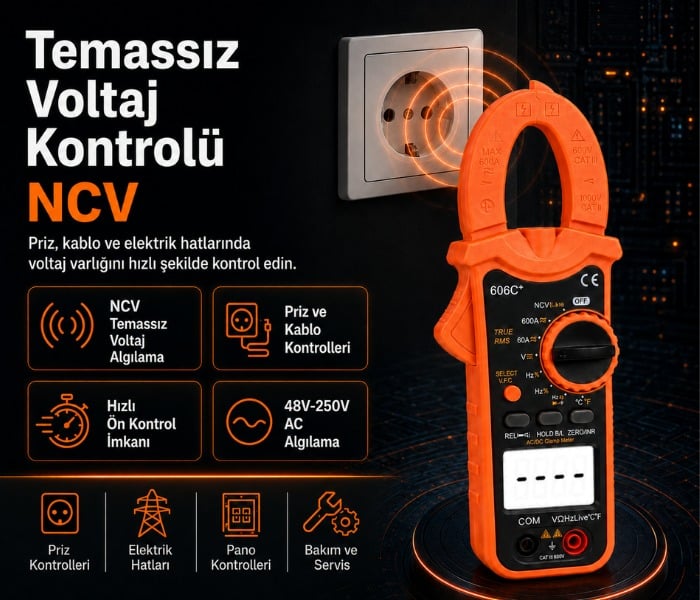

NCV Temassız Voltaj Algılama

NCV fonksiyonu, bir iletkene elektriksel temas sağlamadan çevresindeki AC elektrik alanını algılayarak gerilim varlığı konusunda ön kontrol yapılmasına yardımcı olur.

Victor 606C+ için NCV algılama aralığı 48V–250V AC olarak belirtilmiştir.

Elektrik alanı algılandığında cihaz sesli ve görsel uyarı verebilir.

NCV Nerelerde Kullanılabilir?

• Priz kontrolleri
• Kablo kontrolleri
• Duvar anahtarları
• Sigorta çıkışları
• Pano içerisindeki hatlar
• Genel hızlı voltaj ön kontrolü

Önemli: NCV uyarısı bulunmaması hattın kesin olarak enerjisiz olduğunu kanıtlamaz. Elektriksel güvenlik gerektiren işlemlerde uygun temaslı ölçüm yöntemi ve enerjisizlik doğrulama prosedürü uygulanmalıdır.

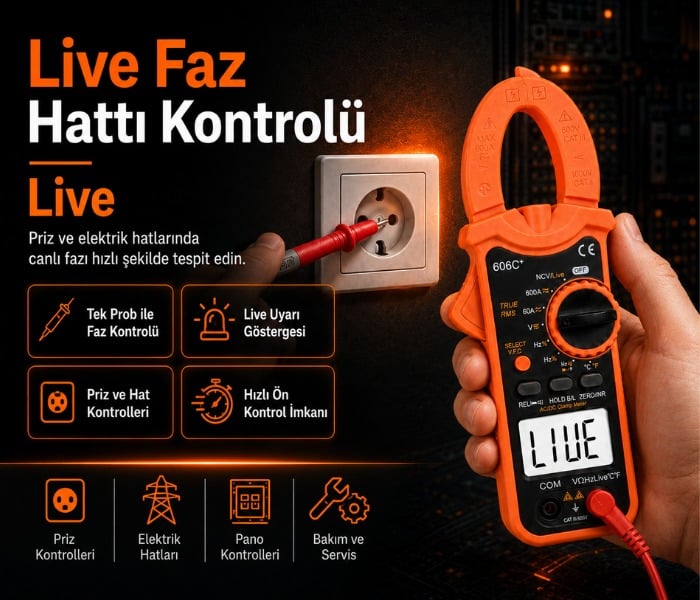

Live Faz Hattı Tespiti

Live fonksiyonu, kırmızı test probu kullanılarak elektrik hattındaki canlı fazın belirlenmesine yardımcı olur.

Fonksiyon 110–380V AC standart şebeke uygulamalarındaki faz hattı kontrollerinde kullanılabilir.

Live fonksiyonu da hızlı ön kontrol özelliğidir ve güvenli enerjisizlik doğrulamasının yerine kullanılmamalıdır.

60 MΩ Direnç Ölçümü

Cihaz 60 MΩ seviyesine kadar direnç ölçümünü destekler. Direnç fonksiyonu elektronik komponentlerin, kabloların ve çeşitli devre elemanlarının kontrolünde kullanılabilir.

Direnç ölçümü yapılmadan önce devrenin enerjisiz olduğundan ve kapasitörlerin deşarj edildiğinden emin olunmalıdır.

Süreklilik Testi

Süreklilik fonksiyonu kablo, sigorta, bağlantı noktası ve iletken yolların elektriksel olarak açık veya kapalı olup olmadığını hızlı şekilde kontrol etmeye yardımcı olur.

Direnç yaklaşık 50 Ω altında olduğunda cihaz sesli uyarı verir.

Diyot Testi

Diyot test fonksiyonu, diyot ve benzeri yarı iletken elemanların ileri yön gerilim düşümünün kontrol edilmesine yardımcı olur.

6 mF Kapasitans Ölçümü

Victor 606C+, 6 mF seviyesine kadar kapasitans ölçümünü destekler. Kondansatörlerin yaklaşık kapasite değerlerinin kontrolünde kullanılabilir.

Kapasitans ölçümünden önce kondansatör tamamen deşarj edilmelidir.

10 Hz–10 MHz Frekans Ölçümü

Cihaz 10 Hz ile 10 MHz arasındaki frekansların ölçümünü destekler. Bu özellik elektrik ve elektronik sinyallerin temel frekans kontrollerinde kullanılabilir.

Görev Döngüsü Ölçümü

Görev döngüsü fonksiyonu, periyodik bir sinyalin bir çevrim içerisindeki aktif süresinin yüzde olarak değerlendirilmesine yardımcı olur.

-20°C ile +1000°C Sıcaklık Ölçümü

Victor 606C+, uygun K tipi sıcaklık probu kullanıldığında -20°C ile +1000°C arasında sıcaklık ölçüm fonksiyonuna sahiptir.

Ancak cihazla birlikte verilen standart K tipi probun kullanım aralığı -20°C ile +250°C olarak belirtilmiştir. Daha yüksek sıcaklıklarda ölçüm yapılacaksa uygun sıcaklık sınıfına sahip K tipi prob ayrıca kullanılmalıdır.

MAX/MIN Fonksiyonu

MAX/MIN modu, ölçüm süresince oluşan en yüksek ve en düşük değerlerin takip edilmesine yardımcı olur.

Dalgalanan gerilim, akım veya diğer ölçüm değerlerinin kontrolünde kullanışlıdır.

Data Hold Fonksiyonu

Data Hold özelliği, ekrandaki mevcut ölçüm sonucunu sabitler. Kullanıcının probu veya pensi ölçüm noktasından uzaklaştırdıktan sonra değeri okumasını kolaylaştırır.

Bağıl Ölçüm Fonksiyonu

Bağıl ölçüm özelliği, mevcut bir değerin referans alınarak sonraki sonuçların bu referansa göre karşılaştırılmasına yardımcı olur.

6000 Count Ekran

6000 count dijital ekran, ölçüm değerlerinin daha ayrıntılı görüntülenmesini sağlar. Otomatik kademe seçimi, kullanıcının çoğu ölçümde manuel aralık seçme ihtiyacını azaltır.

Ekran Arka Aydınlatması

Ekran arka ışığı düşük aydınlatmalı pano, makine bölümü veya saha ortamlarında ölçüm sonuçlarının daha rahat okunmasına yardımcı olur.

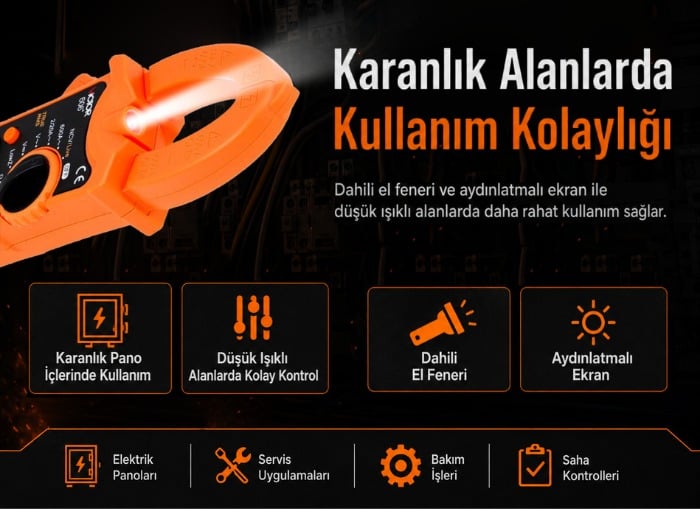

Dahili El Feneri

Cihaz üzerindeki dahili çalışma ışığı, karanlık pano içlerinde veya erişimi zor alanlarda ölçüm noktasının aydınlatılmasına yardımcı olur.

CAT III 600V Güvenlik Sınıfı

Victor 606C+, CAT III 600V güvenlik kategorisinde belirtilmiştir. Bu kategori sabit elektrik tesisatları, bina dağıtım sistemleri ve benzeri uygulamalarla ilişkilidir.

Ölçüm sırasında kullanılan probların ve aksesuarların kategori ve gerilim sınıfı da dikkate alınmalıdır. Ölçüm sisteminin güvenlik seviyesi en düşük sınıftaki bileşenle sınırlıdır.

Motor Hatlarında Kullanım

Victor 606C+, AC akım, True RMS, INRUSH ve VFC özelliklerini aynı cihazda sunduğu için motor ve sürücü sistemlerinin bakımında kullanılabilir.

• Motor çalışma akımı
• Motor kalkış akımı
• Sürücü giriş gerilimi
• Sürücü çıkışındaki AC kontroller
• Faz hattı ön kontrolleri

DC Sistemlerde Kullanım

DC pens akım ve DC voltaj desteği, cihazın yalnızca şebeke sistemlerinde değil akü ve doğru akım uygulamalarında da kullanılmasını sağlar.

• Akü sistemleri
• DC güç kaynakları
• Otomotiv elektrik sistemleri
• Güneş enerjisi DC hatları
• Diğer düşük ve orta gerilimli DC uygulamalar

Pano Bakımında Kullanım

AC/DC akım ve voltaj ölçümü, NCV, Live, LowZ ve dahili çalışma ışığı özellikleri sayesinde elektrik panolarındaki bakım ve arıza tespit çalışmalarında çok yönlü kullanım sunar.

Doğru Pens Akım Ölçümü İçin Öneriler

• Pens içerisine yalnızca tek iletken alınmalıdır.
• Çene tamamen kapatılmalıdır.
• İletken mümkün olduğunca çenenin merkezine yerleştirilmelidir.
• DC akım ölçümünde gerekiyorsa ölçüm öncesinde sıfırlama yapılmalıdır.
• Yakındaki yüksek akımlı iletkenlerin manyetik etkisi dikkate alınmalıdır.
• Akım değeri cihazın maksimum aralığını aşmamalıdır.

Elektriksel Ölçümlerde Güvenlik

• Test probları kullanımdan önce hasara karşı kontrol edilmelidir.
• CAT III 600V sınırı aşılmamalıdır.
• Ölçüm fonksiyonu devreye bağlanmadan önce doğru seçilmelidir.
• Gerilim ölçerken parmaklar prob koruma bariyerinin gerisinde tutulmalıdır.
• Direnç, kapasitans ve süreklilik ölçümleri enerjili devrede yapılmamalıdır.
• NCV veya Live fonksiyonunun negatif sonucu enerjisizliğin kesin kanıtı kabul edilmemelidir.
• Yetkisiz personel enerjili pano içerisinde ölçüm yapmamalıdır.

Kullanım Alanları

• Elektrik panoları
• Elektrik tesisatları
• Motor ve kompresör sistemleri
• İnverter ve sürücüler
• Akü ve DC güç sistemleri
• HVAC bakım uygulamaları
• Endüstriyel bakım
• Teknik servis
• Elektrik arıza tespiti
• Saha ölçümleri

Victor 606C+ Kimler İçin Uygundur?

• Elektrik teknisyenleri
• Elektrik bakım personeli
• Endüstriyel bakım ekipleri
• HVAC servis teknisyenleri
• Otomasyon ve motor bakım ekipleri
• Teknik servis çalışanları
• Elektrik taahhüt firmaları

Victor 606C+'ın Öne Çıkan Avantajları

• 600A AC/DC pens akım ölçümü
• 600V AC/DC voltaj ölçümü
• True RMS
• 6000 count ekran
• INRUSH kalkış akımı ölçümü
• VFC filtreleme
• LowZ düşük empedanslı AC voltaj ölçümü
• NCV temassız voltaj algılama
• Live faz tespiti
• 60 MΩ direnç ölçümü
• 6 mF kapasitans ölçümü
• 10 MHz frekans ölçümü
• Sıcaklık ölçümü
• MAX/MIN ve Data Hold
• Dahili el feneri
• CAT III 600V güvenlik sınıfı

Temel Ölçüm Özellikleri

Gelişmiş Fonksiyonlar

Genel Teknik Özellikler

ÖLÇÜM ARALIKLARI VE HASSASİYET

TEKNİK ÖZELLİKLER

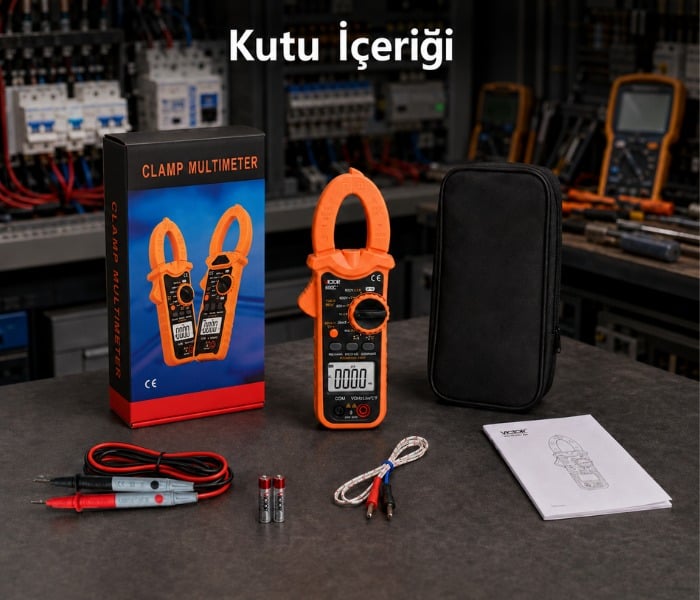

Teslimat İçeriği

Önemli güvenlik bilgisi: NCV ve Live fonksiyonları hızlı ön kontrol amacıyla kullanılmalıdır. Bu fonksiyonların uyarı vermemesi bir hattın kesin olarak enerjisiz olduğunu göstermez. Elektrik tesisatında çalışma öncesinde uygun temaslı ölçüm cihazı ve güvenli enerjisizlik doğrulama prosedürü kullanılmalıdır.
