Victor 6236P Temaslı Temassız Devir Ölçüm Cihazı Takometre
Victor 6236P Temaslı Temassız Devir Ölçüm Cihazı Takometre
Victor 6236P, dönen makine ve ekipmanların devir hızını temaslı veya temassız yöntemle ölçebilen, ayrıca hareketli yüzeylerin doğrusal hızını belirleyebilen çok fonksiyonlu dijital takometredir.
Temassız fotoelektrik ölçüm modunda 10–99.999 RPM, temaslı kullanımda 1,0–19.999 RPM ve yüzey hızı modunda 1,00–1.999,9 m/dak ölçüm aralığı sunar. Böylece motor, fan, şaft, kasnak, pompa, torna, konveyör, tekstil makinesi ve farklı üretim ekipmanlarında çeşitli hız kontrolleri tek cihaz üzerinden gerçekleştirilebilir.
50–500 mm temassız algılama mesafesi, otomatik kademe seçimi, MAX/MIN/son değer hafızası, 5 haneli LCD ekran ve kutuya dahil temas aparatları sayesinde bakım, servis ve üretim uygulamalarında pratik kullanım sağlar.

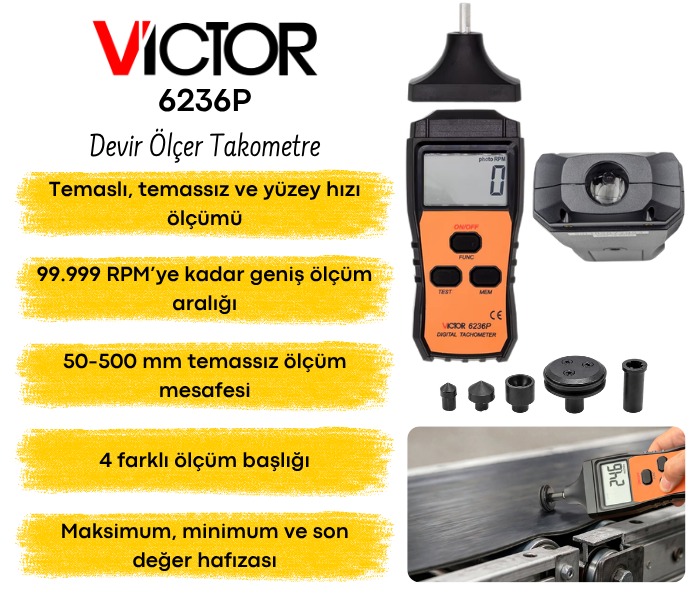

Victor 6236P Özellikleri
- Temaslı ve temassız devir ölçümü yapabilir.
- Doğrusal yüzey hızı ölçümünü destekler.
- Temassız devir ölçüm aralığı 10–99.999 RPM'dir.
- Temaslı devir ölçüm aralığı 1,0–19.999 RPM'dir.
- Yüzey hızı ölçüm aralığı 1,00–1.999,9 m/dak'dır.
- Temassız ölçümde reflektif bant kullanılır.
- Temassız algılama mesafesi yaklaşık 50–500 mm'dir.
- Genel ölçüm doğruluğu ±(%0,05 + 5 hane) olarak belirtilmiştir.
- Düşük devirlerde 0,1 RPM çözünürlük sağlar.
- Yüksek devirlerde 1 RPM çözünürlük sağlar.
- Yüzey hızında 0,01 m/dak'a kadar çözünürlük sunar.
- Otomatik kademe seçimine sahiptir.
- MAX maksimum değer hafızası bulunur.
- MIN minimum değer hafızası bulunur.
- Son ölçüm değerini hafızada tutabilir.
- 5 haneli LCD ekrana sahiptir.
- LCD rakam yüksekliği yaklaşık 16 mm'dir.
- Düşük pil göstergesine sahiptir.
- Yaklaşık 15 dakika kullanılmadığında otomatik kapanabilir.
- 1 adet 9 V 6F22 pil ile çalışır.

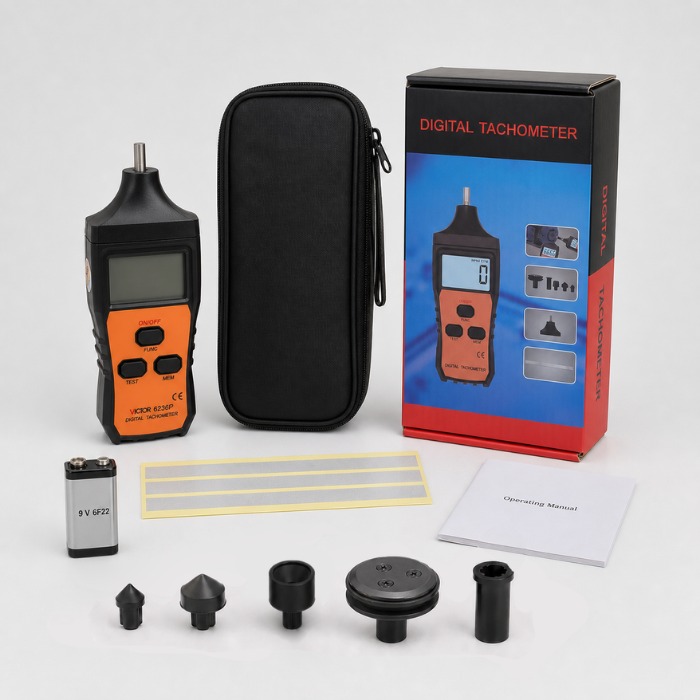

- Temas aparatları ve yüzey hızı tekerleği kutuya dahildir.
- Taşıma çantası ile birlikte sunulur.
3 Farklı Ölçüm Fonksiyonu
Victor 6236P tek cihaz üzerinde üç temel hız ölçüm yöntemini bir araya getirir:
| Ölçüm Modu | Ölçüm Aralığı | Örnek Kullanım |
|---|---|---|
| Temassız devir | 10–99.999 RPM | Fan, motor, kasnak, matkap, döner disk |
| Temaslı devir | 1,0–19.999 RPM | Mil, şaft, merdane |
| Yüzey hızı | 1,00–1.999,9 m/dak | Kayış, bant, kumaş, folyo, kablo, kâğıt |

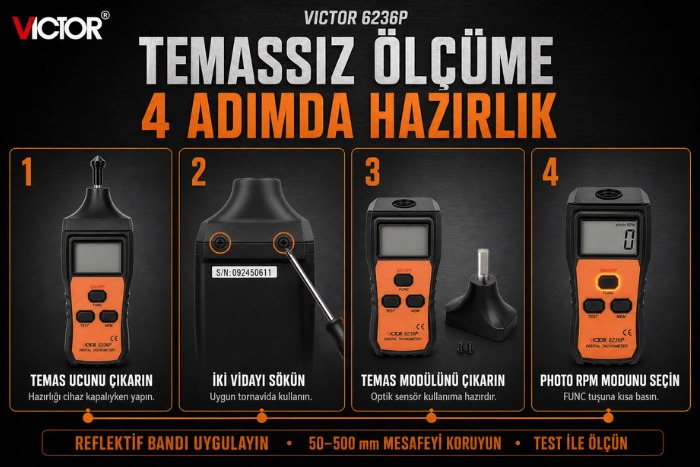

Temassız Devir Ölçümü
Temassız modda cihaz dönen parçanın üzerine yerleştirilen reflektif işareti fotoelektrik sensör ile algılar.
Parça döndükçe reflektif işaret her turda sensörün görüş alanından geçer ve cihaz bu tekrar sayısını kullanarak dakikadaki dönüş hızını RPM olarak hesaplar.

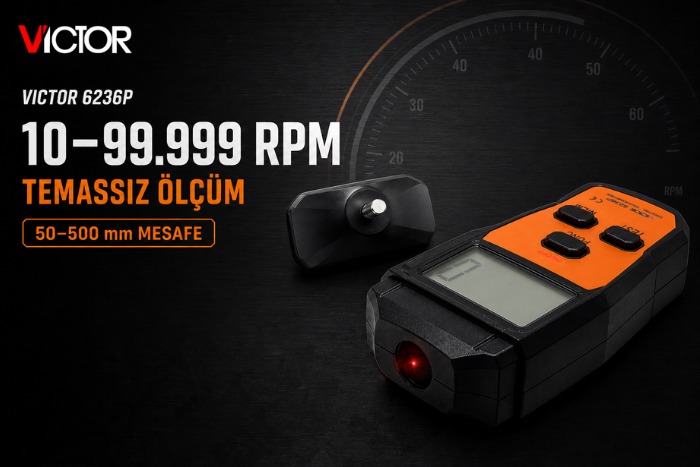

10–99.999 RPM Temassız Ölçüm Aralığı
Victor 6236P temassız ölçüm modunda 10 RPM'den 99.999 RPM'ye kadar devir hızlarını ölçebilir.
Özellikle yüksek hızla dönen veya doğrudan temas edilmesi güvenli olmayan parçaların kontrolünde temassız ölçüm yöntemi önemli avantaj sağlar.
50–500 mm Temassız Ölçüm Mesafesi
Reflektif işaret yaklaşık 50 mm ile 500 mm arasındaki mesafeden algılanabilir.
Gerçek algılama mesafesi ortam ışığı, reflektif bandın durumu, ölçüm açısı, hedef yüzey ve cihazın hedefe doğrultulmasına göre değişebilir.
Reflektif Bant Nasıl Kullanılır?
Temassız devir ölçümü için dönen yüzeye reflektif bant yapıştırılır. Standart tek devir ölçümünde genellikle her dönüşte sensörün bir kez göreceği tek bir reflektif işaret kullanılır.
Çok sayıda reflektif işaret kullanılması cihazın her işareti ayrı dönüş olarak algılamasına ve gerçek devir değerinin katları şeklinde sonuç göstermesine neden olabilir.

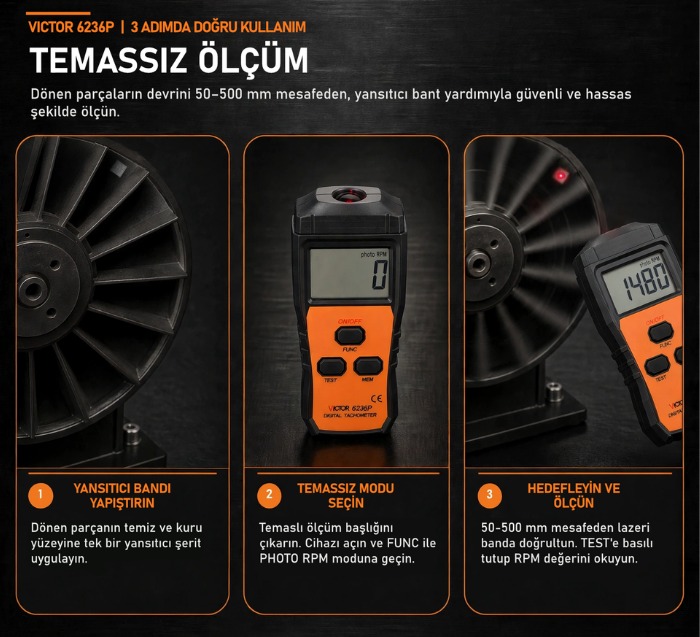

Temassız Devir Ölçümü Nasıl Yapılır?
- Ölçülecek döner yüzeyin enerjisini güvenli şekilde kesin.
- Yüzeyin uygun noktasına reflektif bant yapıştırın.
- Makineyi güvenli çalışma koşullarında tekrar çalıştırın.
- FUNC tuşuyla temassız RPM modunu seçin.
- Cihazı reflektif banda yaklaşık 50–500 mm mesafeden doğrultun.
- Sensörün reflektif işareti düzenli olarak algıladığından emin olun.
- Değer kararlı hale geldiğinde RPM sonucunu LCD ekrandan okuyun.
Yüksek Hızlı Parçalarda Temassız Ölçüm
Fan, kasnak, motor, matkap veya yüksek hızlı döner parçaya fiziksel olarak dokunmak riskli olabilir.
Bu tür uygulamalarda ekipmanın çalışma koşulları uygunsa reflektif bantlı temassız yöntem tercih edilerek doğrudan fiziksel temas ihtiyacı ortadan kaldırılabilir.

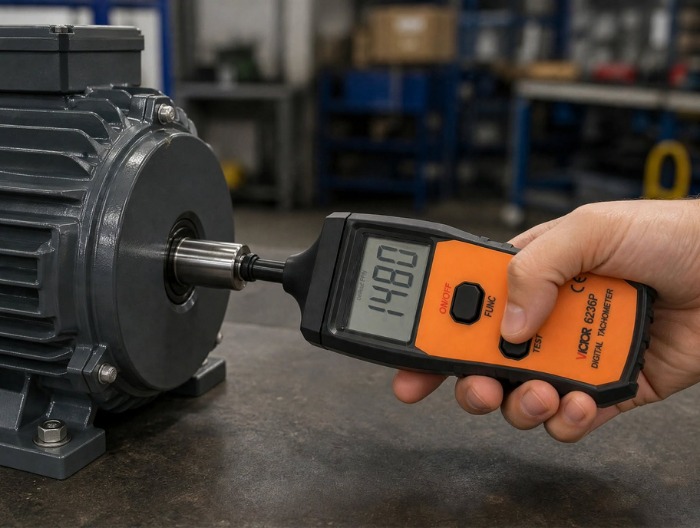

Temaslı Devir Ölçümü
Temaslı RPM ölçümünde uygun temas başlığı dönen mil veya şaftın merkezine kontrollü olarak temas ettirilir.
Takometre temas aparatının dönüşünü algılayarak parçanın gerçek devir hızını RPM cinsinden görüntüler.

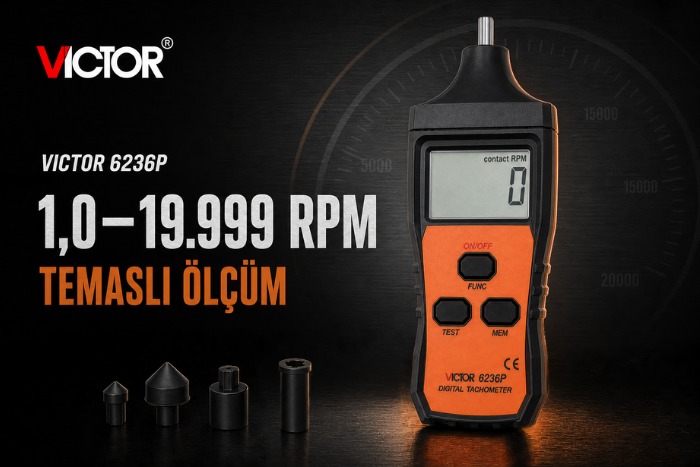

1,0–19.999 RPM Temaslı Ölçüm Aralığı
Temaslı ölçüm fonksiyonu 1,0 RPM ile 19.999 RPM arasında kullanılabilir.
Bu yöntem özellikle fiziksel temasın güvenli ve mümkün olduğu miller, şaftlar ve düşük veya orta hızlı döner mekanizmalar için uygundur.

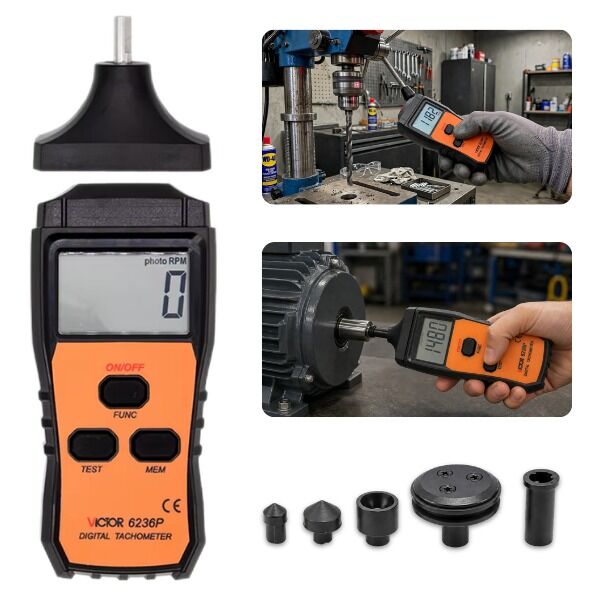

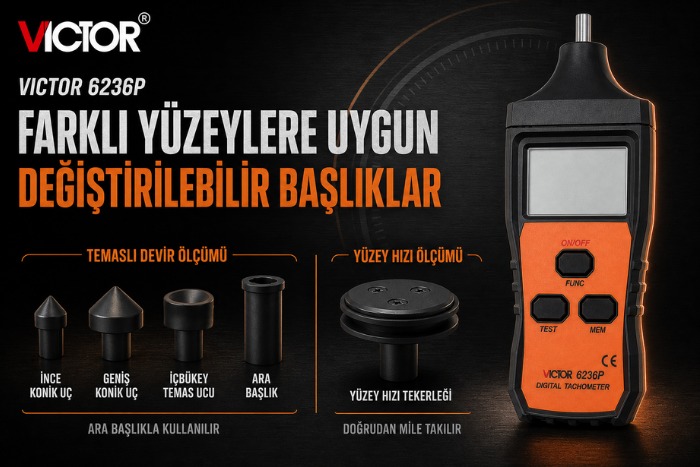

Değiştirilebilir Temas Başlıkları
Victor 6236P ile birlikte farklı yapıdaki döner parçalara uyum sağlamak için değiştirilebilir temas uçları bulunur.

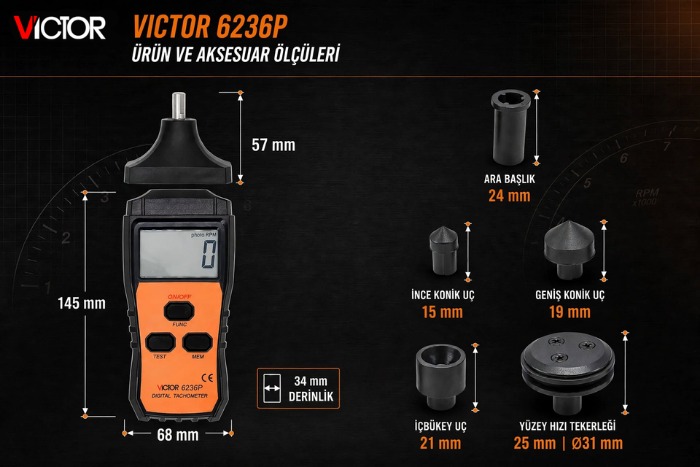

İnce konik, geniş konik ve içbükey yapıdaki farklı başlıklar ölçüm noktasına göre uygun temas yüzeyinin oluşturulmasına yardımcı olur.
Hangi Temas Başlığı Kullanılmalıdır?
Doğru başlık seçimi ölçüm yapılacak milin veya döner parçanın geometrisine bağlıdır.
- Konik uçlar uygun merkez deliğine sahip döner millerde kullanılabilir.
- İçbükey temas başlığı dışarı doğru çıkan mil uçlarının merkezlenmesinde kullanılabilir.
- Doğrusal hız için devir başlıkları yerine yüzey tekerleği kullanılmalıdır.

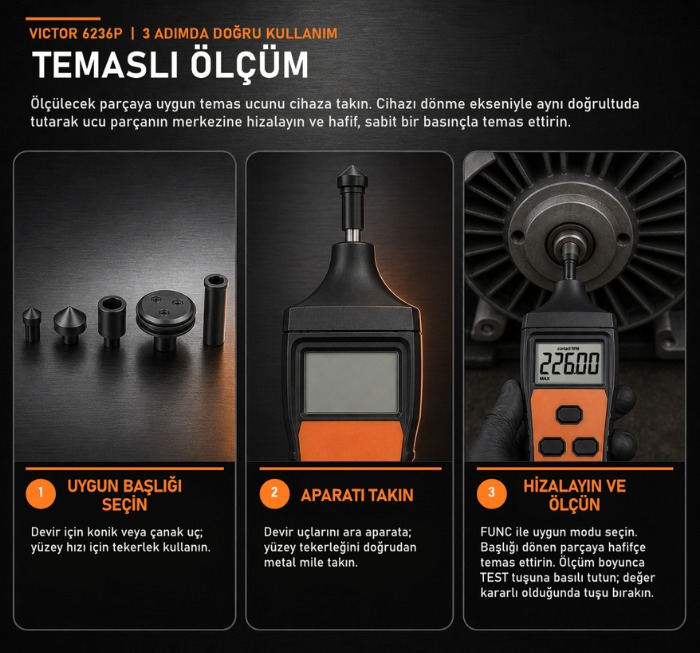

Temaslı Devir Ölçümü Nasıl Yapılır?
- Ölçülecek şafta uygun temas başlığını seçin.
- Başlığı takometrenin temas adaptörüne doğru şekilde takın.
- FUNC tuşundan temaslı RPM modunu seçin.
- Cihazı döner milin eksenine mümkün olduğunca düzgün hizalayın.
- Başlığı kontrollü biçimde mil merkezine temas ettirin.
- Kaymaya neden olacak aşırı veya yetersiz baskı uygulamayın.
- Değer kararlı hale geldiğinde RPM sonucunu okuyun.
Temaslı Ölçümde Güvenlik
Temaslı ölçüm yalnızca fiziksel temasın güvenli şekilde gerçekleştirilebildiği döner ekipmanlarda yapılmalıdır.
Çok yüksek hızlı, korumasız, erişimi zor veya temas halinde kullanıcıyı riske sokabilecek parçalarda temaslı yöntem kullanılmamalıdır.
Ölçüm sırasında gevşek kıyafet, saç, takı, kablo veya benzeri nesnelerin döner mekanizmalara yaklaşmasına izin verilmemelidir.

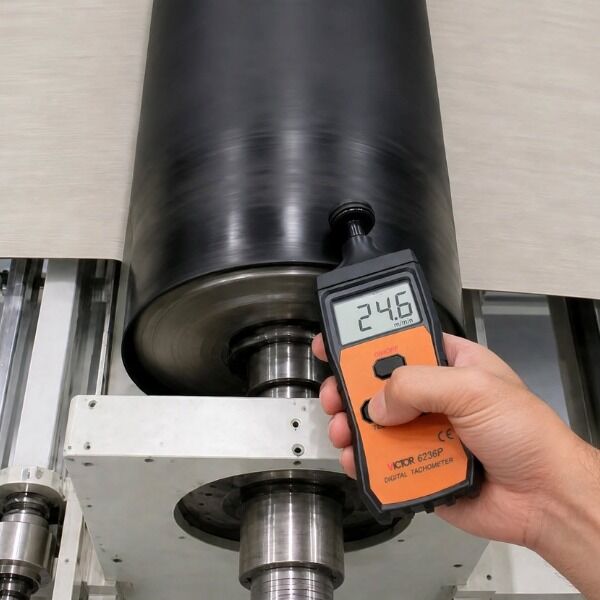

Yüzey Hızı Ölçümü
Kutu içerisindeki temas tekerleği kullanıldığında Victor 6236P hareketli yüzeylerin doğrusal hızını da ölçebilir.
Cihaz bu modda sonucu metre/dakika (m/dak) cinsinden görüntüler.
1,00–1.999,9 m/dak Yüzey Hızı
Yüzey hızı ölçüm aralığı 1,00 ile 1.999,9 m/dak arasındadır.
Bu özellik özellikle üretim hatlarında hareket eden malzemenin doğrusal hızının kontrol edilmesinde kullanılabilir.
Yüzey Hızı Nerelerde Ölçülebilir?
- Konveyör bantları
- Kayışlar
- Kumaş
- Tekstil malzemeleri
- Kâğıt
- Film
- Folyo
- Kablo
- Tel
- Merdane yüzeyleri

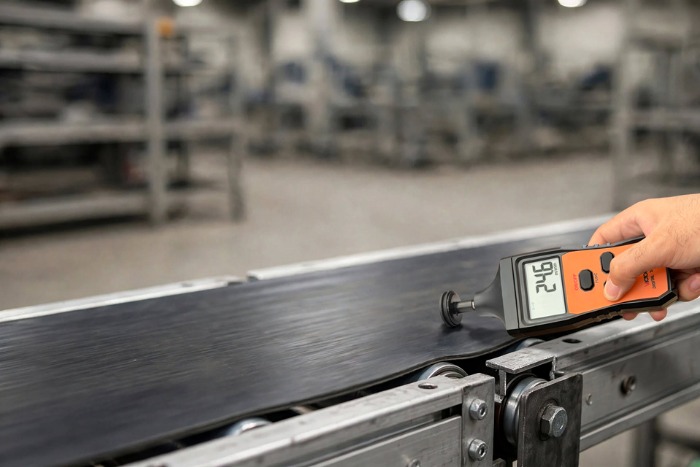

Konveyör Bant Hızı Nasıl Ölçülür?
- Yüzey hızı tekerleğini cihazın temas adaptörüne takın.
- FUNC tuşundan yüzey hızı modunu seçin.
- Tekerleği hareket eden bant üzerine uygun açıyla temas ettirin.
- Tekerleğin yüzey üzerinde kaymadan serbestçe dönmesini sağlayın.
- Ölçüm değeri kararlı hale geldiğinde sonucu m/dak cinsinden okuyun.
Yüzey Hızı Ölçümünde Kaymaya Dikkat
Temas tekerleğinin ölçülen yüzey üzerinde kayması, gerçek doğrusal hız ile cihazın hesapladığı hız arasında fark oluşturabilir.
Doğru sonuç için tekerlek yüzeye yeterli ancak aşırı olmayan bir kuvvetle temas ettirilmeli ve serbestçe dönebilmelidir.
±(%0,05 + 5 Hane) Ölçüm Doğruluğu
Victor 6236P'nin genel ölçüm doğruluğu ±(%0,05 + 5 hane) olarak belirtilmektedir.
Bu ifade ölçülen değerin %0,05'ine ek olarak ekranın en düşük anlamlı basamağı üzerinden 5 hanelik ek tolerans bulunduğunu ifade eder.
Çözünürlük ve Doğruluk Aynı Şey Değildir
Cihazın düşük devirlerde 0,1 RPM gösterebilmesi, gerçek devir hızını ±0,1 RPM doğrulukla ölçtüğü anlamına gelmez.
0,1 RPM ekran çözünürlüğünü, ±(%0,05 + 5 hane) ise belirtilen ölçüm doğruluğunu ifade eder.
Temassız Devir Çözünürlüğü
| Aralık | Çözünürlük |
|---|---|
| 10–999,99 RPM | 0,1 RPM |
| 1.000 RPM ve üzeri | 1 RPM |
Temaslı Devir Çözünürlüğü
| Aralık | Çözünürlük |
|---|---|
| 1,0–999,99 RPM | 0,1 RPM |
| 1.000 RPM ve üzeri | 1 RPM |
Yüzey Hızı Çözünürlüğü
| Aralık | Çözünürlük |
|---|---|
| 1,00–99,999 m/dak | 0,01 m/dak |
| 100 m/dak ve üzeri | 0,1 m/dak |
Otomatik Kademe Seçimi
Victor 6236P uygun ölçüm kademesini otomatik olarak belirler.
Kullanıcının RPM değerine göre manuel aralık değiştirmesine gerek kalmaz.

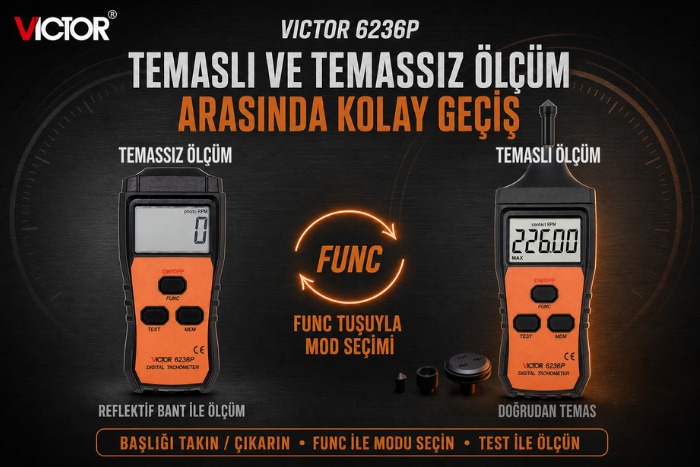

FUNC Fonksiyon Seçimi
FUNC tuşu kullanılarak temaslı RPM, temassız RPM ve yüzey hızı gibi farklı ölçüm fonksiyonları arasında geçiş yapılabilir.
MAX Maksimum Değer Hafızası
Cihaz ölçüm sırasında algılanan en yüksek değeri hafızasında tutabilir.
Devir hızı değişken çalışan bir motor veya makinede ulaşılan maksimum hızın kontrol edilmesine yardımcı olur.
MIN Minimum Değer Hafızası
MIN fonksiyonu ölçüm sırasında oluşan en düşük değerin görüntülenmesini sağlar.
Son Ölçüm Değeri Hafızası
Cihaz son görüntülenen ölçüm sonucunu otomatik olarak hafızasında saklayabilir.
Özellikle erişimi zor bir noktada ölçüm yapıldıktan sonra değer cihaz üzerinden tekrar görüntülenebilir.

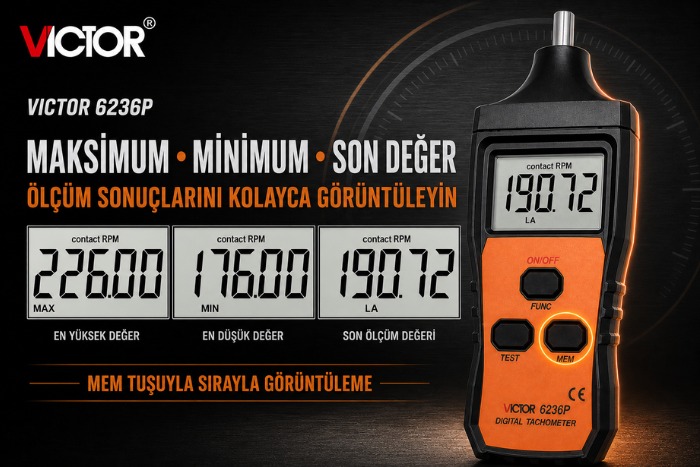

MEM Hafıza Fonksiyonu
MEM fonksiyonu kullanılarak maksimum, minimum ve son ölçüm sonuçlarına erişilebilir.
Bu özellik sürekli kayıt yapan bir veri kaydedici değildir; yalnızca cihazın desteklediği MAX, MIN ve son değer hafızasını görüntülemek için kullanılır.
5 Haneli LCD Ekran
Ölçüm sonuçları 5 haneli LCD ekran üzerinden görüntülenir.
Yaklaşık 16 mm rakam yüksekliği saha ve bakım uygulamalarında sonuçların kolay okunmasına yardımcı olur.
15 Dakika Otomatik Kapanma
Cihaz yaklaşık 15 dakika boyunca kullanılmadığında enerji tasarrufuna yardımcı olmak amacıyla otomatik olarak kapanır.
Düşük Pil Göstergesi
9 V pil seviyesi azaldığında ekranda düşük pil uyarısı görüntülenir.
Kritik ölçümler öncesinde pil durumunun kontrol edilmesi önerilir.

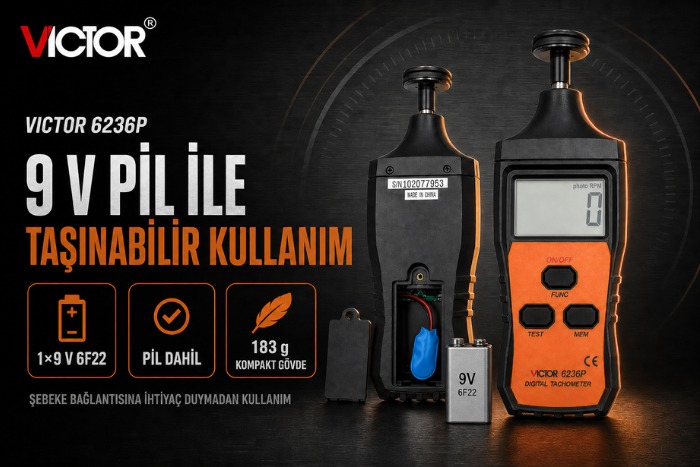

9 V 6F22 Pil ile Çalışma
Victor 6236P, 1 adet 9 V 6F22 pil ile çalışır.
Taşınabilir pil beslemesi sayesinde harici güç kaynağına ihtiyaç duymadan saha, bakım ve servis çalışmalarında kullanılabilir.
Motor Devir Ölçümü
Elektrik motorlarının mil veya kasnak devirleri uygun koşullarda temaslı veya temassız yöntemle kontrol edilebilir.
Milin erişilebilir olmadığı veya temasın güvenli olmadığı uygulamalarda reflektif bantlı temassız yöntem tercih edilebilir.

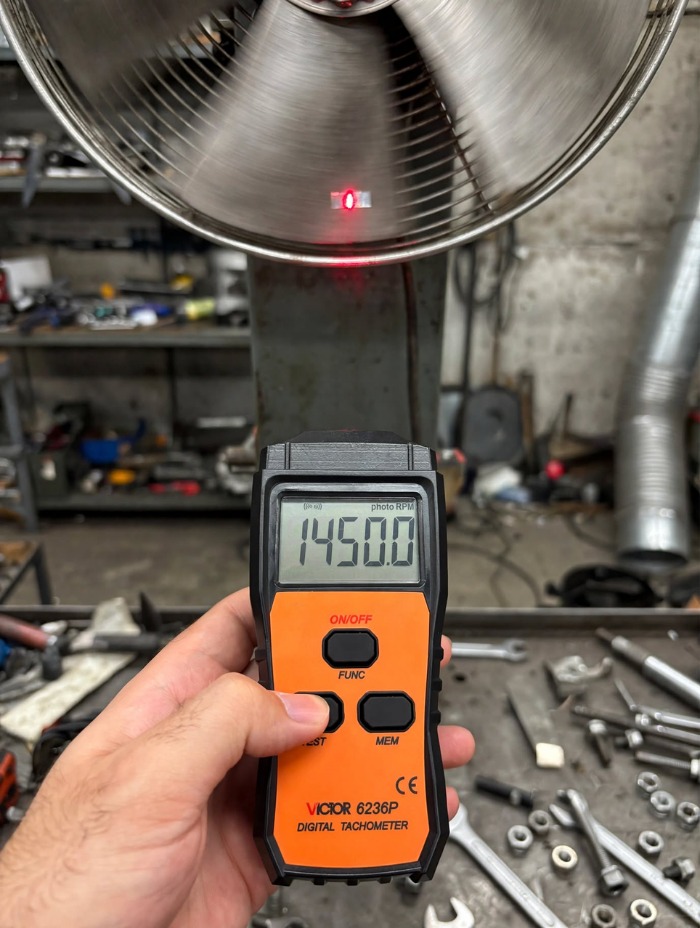

Fan Devir Ölçümü
Fan kanadı veya uygun döner parçaya reflektif bant yerleştirilerek fan devri fiziksel temas olmadan ölçülebilir.
Reflektif bandın dönen ekipman çalıştırılmadan önce güvenli şekilde yerleştirilmesi gerekir.

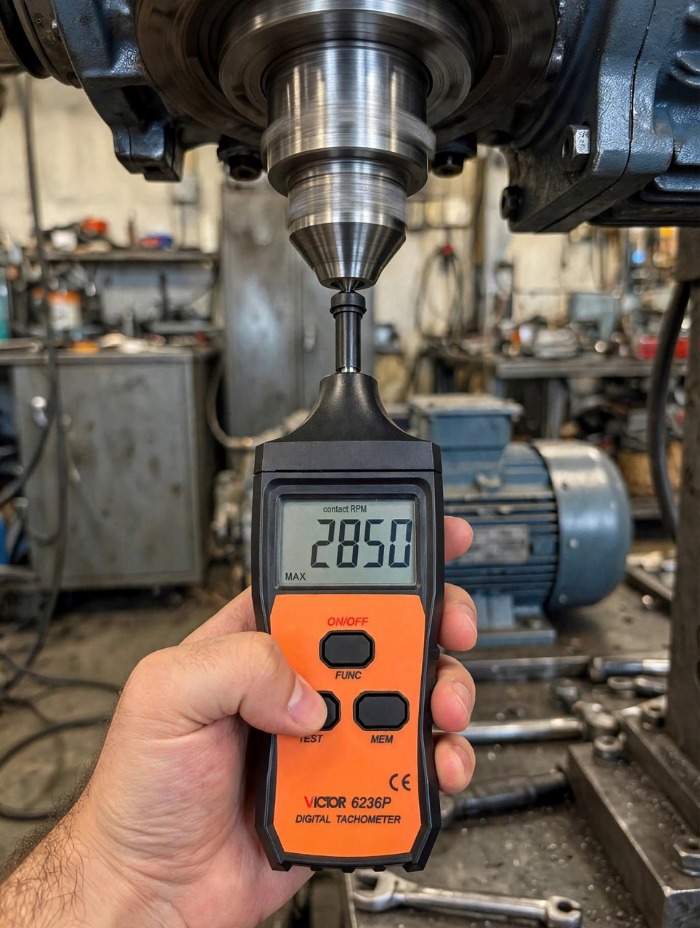

Pompa ve Şaft Ölçümleri
Pompa mili veya çeşitli şaftların devir hızı fiziksel erişim ve güvenlik koşulları uygunsa temas aparatı kullanılarak ölçülebilir.
Kasnak Devir Kontrolü
Dönen kasnak üzerine güvenli şekilde yerleştirilmiş reflektif bant kullanılarak temassız devir kontrolü gerçekleştirilebilir.

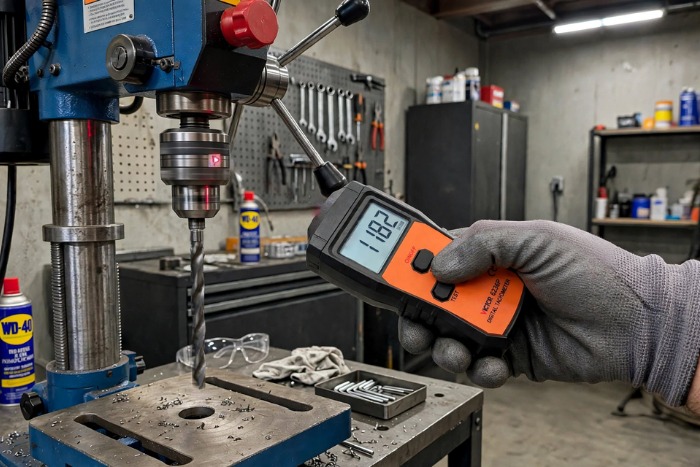

Matkap Devir Ölçümü
Uygun bir döner yüzeye reflektif işaret yerleştirilerek matkap veya benzeri yüksek hızlı döner ekipmanların devir sayısı temassız olarak ölçülebilir.
Torna Tezgâhlarında Kullanım
Torna mili, ayna veya uygun döner parçalarda gerçek devir hızının kontrol edilmesine yardımcı olur.
Dönen ayna gibi riskli parçalar için fiziksel temastan kaçınılarak temassız yöntem kullanılmalıdır.

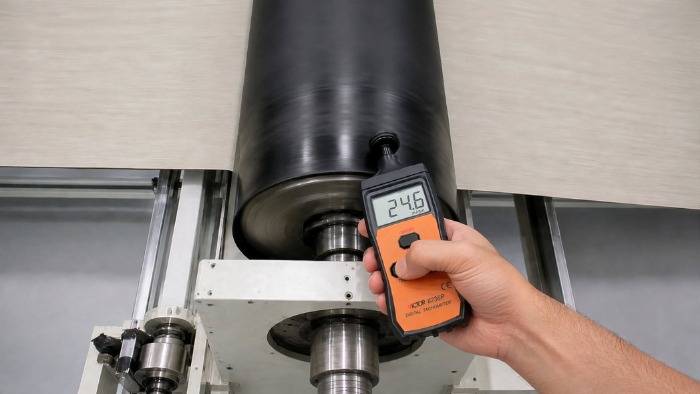

Tekstil Uygulamaları
Tekstil makinelerindeki merdane devri veya hareketli kumaşın doğrusal hızı uygun temas aparatıyla kontrol edilebilir.
Baskı ve Matbaa Makineleri
Merdane devirleri ile kâğıt, film veya benzeri malzemelerin hareket hızı ölçülebilir.
Bakım ve Arıza Tespitinde Kullanım
Motor veya mekanik aktarım sisteminin olması gereken devirde çalışıp çalışmadığının kontrol edilmesi bakım çalışmalarında önemli bilgiler sağlayabilir.
Gerçek RPM değerinin makine ayarı veya üretici verisiyle karşılaştırılması kayış kayması, sürücü ayarı veya mekanik aktarım sorunlarının araştırılmasına yardımcı olabilir.
Temaslı mı Temassız mı Kullanılmalı?
| Durum | Önerilen Yöntem |
|---|---|
| Yüksek hızlı döner parça | Temassız |
| Temas edilmesi tehlikeli yüzey | Temassız |
| Uzak veya erişimi sınırlı döner parça | Temassız |
| Güvenli şekilde erişilebilen mil veya şaft | Temaslı |
| Hareketli bant, kumaş veya kablo | Yüzey hızı tekerleği |
Doğru Temassız Ölçüm İçin Öneriler
- Reflektif bandı temiz ve kuru yüzeye uygulayın.
- Bant takılırken ekipmanın çalışmadığından emin olun.
- Standart RPM ölçümünde tek reflektif işaret kullanın.
- Cihazı hedefe mümkün olduğunca düzgün açıyla tutun.
- 50–500 mm ölçüm mesafesini koruyun.
- Güçlü ortam ışığının sensörü etkilememesine dikkat edin.
- Değer kararlı hale geldikten sonra sonucu okuyun.
Doğru Temaslı Ölçüm İçin Öneriler
- Mil geometrisine uygun temas başlığını seçin.
- Cihazı mil ekseniyle mümkün olduğunca aynı doğrultuda tutun.
- Aparatın kaymamasını sağlayın.
- Aşırı basınç uygulamayın.
- Yüksek hızlı veya tehlikeli parçaya temas etmeyin.
- Koruyucu ekipmanları yalnızca güvenli prosedürlere uygun şekilde değerlendirin.
- Gevşek kıyafet ve aksesuarları döner parçalardan uzak tutun.
Victor 6236P Kullanım Alanları
- Elektrik motorları
- Fanlar
- Pompalar
- Motor milleri
- Şaftlar
- Kasnaklar
- Merdaneler
- Torna tezgâhları
- Matkaplar
- Konveyör bantları
- Tekstil makineleri
- Baskı makineleri
- Kâğıt üretim sistemleri
- Film ve folyo üretimi
- Kablo ve tel üretim hatları
- Makine bakım ve servis çalışmaları
Victor 6236P'nin Öne Çıkan Avantajları
- Temaslı ve temassız ölçüm bir arada
- Yüzey hızı ölçüm özelliği
- 99.999 RPM'ye kadar temassız devir ölçümü
- 19.999 RPM'ye kadar temaslı devir ölçümü
- 1.999,9 m/dak'a kadar yüzey hızı
- 50–500 mm temassız ölçüm mesafesi
- ±(%0,05 + 5 hane) belirtilen doğruluk
- 0,1 RPM'ye kadar çözünürlük
- Otomatik kademe
- MAX / MIN / son değer hafızası
- 5 haneli LCD ekran
- Otomatik kapanma
- Düşük pil göstergesi
- Değiştirilebilir temas aparatları
- Yüzey hızı ölçüm tekerleği
- Reflektif bantlar
- Taşıma çantası
Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | Victor / 6236P |
| Ürün Tipi | Temaslı ve Temassız Dijital Takometre |
| Ölçüm Fonksiyonları | Temassız devir / temaslı devir / yüzey hızı |
| Temassız Devir Aralığı | 10–99.999 RPM |
| Temaslı Devir Aralığı | 1,0–19.999 RPM |
| Yüzey Hızı Aralığı | 1,00–1.999,9 m/dak |
| Temassız Devir Çözünürlüğü | 0,1 RPM (10–999,99 RPM) / 1 RPM (1.000 RPM ve üzeri) |
| Temaslı Devir Çözünürlüğü | 0,1 RPM (1,0–999,99 RPM) / 1 RPM (1.000 RPM ve üzeri) |
| Yüzey Hızı Çözünürlüğü | 0,01 m/dak (1,00–99,999 m/dak) / 0,1 m/dak (100 m/dak ve üzeri) |
| Ölçüm Doğruluğu | ±(%0,05 + 5 hane) |
| Temassız Ölçüm Mesafesi | 50–500 mm |
| Ölçüm Prensibi | Fotoelektrik reflektif bant / mekanik temas |
| Kademe Seçimi | Otomatik |
| Ekran | 5 haneli LCD |
| Rakam Yüksekliği | 16 mm |
| MAX | Var |
| MIN | Var |
| Son Değer Hafızası | Var |
| Otomatik Kapanma | Yaklaşık 15 dakika |
| Düşük Pil Göstergesi | Var |
| Güç Kaynağı | 1 adet 9 V 6F22 pil |
| Gövde Boyutları | 145 × 68 × 34 mm |
| Temas Aparatı Takılı Uzunluk | Yaklaşık 184 mm |
| Ağırlık | Yaklaşık 183 g |
Kutu İçeriği
- 1 adet Victor 6236P temaslı / temassız dijital takometre
- 1 adet temaslı ölçüm adaptörü
- 3 farklı temas başlığı
- 1 adet yüzey hızı ölçüm tekerleği
- 3 adet yaklaşık 10 × 190 mm reflektif bant
- 1 adet 9 V 6F22 pil
- 1 adet taşıma çantası
- Kullanım dokümanı
Önemli güvenlik bilgisi: Temaslı devir ve yüzey hızı ölçümleri yalnızca döner parçaya güvenli şekilde erişilebildiği durumlarda gerçekleştirilmelidir. Çok yüksek hızlı, korumasız veya kullanıcıyı yakalama / sıkıştırma riski bulunan sistemlerde fiziksel temas yapılmamalı ve uygun koşullarda temassız ölçüm tercih edilmelidir.
Reflektif bant bilgisi: Standart tek dönüş RPM ölçümünde genellikle bir adet reflektif işaret kullanılır. Aynı çevre üzerine birden fazla eşit reflektif işaret yerleştirilmesi cihazın gerçek devrin katlarını göstermesine neden olabilir.
Çözünürlük bilgisi: 0,1 RPM veya 0,01 m/dak değerleri ekran çözünürlüğüdür; cihazın ölçüm doğruluğuyla aynı kavram değildir. Belirtilen genel doğruluk ±(%0,05 + 5 hane)'dir.
Boyut bilgisi: Bu ürün sayfasındaki 145 × 68 × 34 mm ve 183 g değerleri mevcut ürün/stok bilgisine göre verilmiştir. Victor'un bazı güncel uluslararası dokümanlarında 157 × 64 × 31 mm ve yaklaşık 200 g değerleri de görülebilmektedir; üretim revizyonuna göre fiziksel ölçüler değişiklik gösterebilir.
