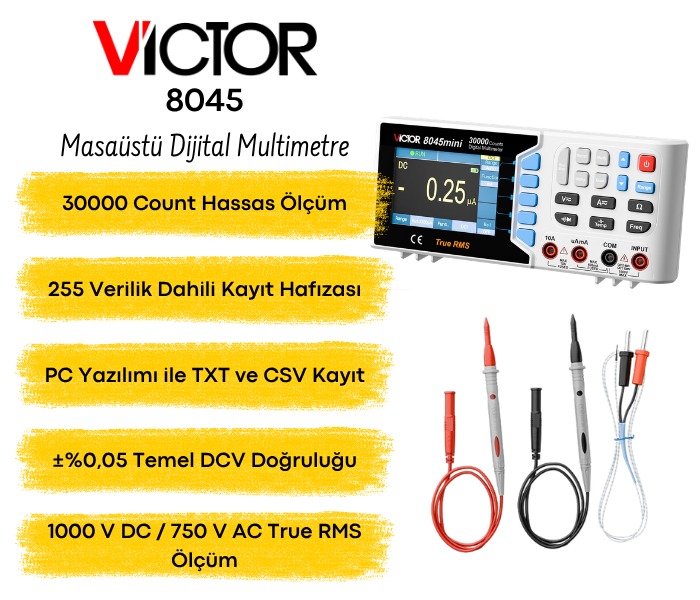

Victor 8045 Masaüstü Dijital Multimetre | 30000 Count, True RMS
Victor 8045 Masaüstü Dijital Multimetre | 30000 Count | PC Bağlantılı
Victor 8045 masaüstü dijital multimetre; elektronik servis, laboratuvar, AR-GE, üretim testi ve kalite kontrol uygulamalarında ayrıntılı elektriksel ölçümler gerçekleştirmek için geliştirilmiş profesyonel bir ölçüm cihazıdır. 30.000 count gösterim kapasitesi, True RMS teknolojisi ve temel DC voltaj ölçümünde ±(%0,05 + 5) seviyesine ulaşan doğruluğu sayesinde küçük ölçüm değişimlerinin daha ayrıntılı takip edilmesine yardımcı olur.
3,5 inç 480 × 320 piksel renkli TFT ekran, AC/DC voltaj ve akım, direnç, kapasitans, frekans, sıcaklık, görev döngüsü, diyot ve süreklilik ölçümlerini tek cihaz üzerinde bir araya getirir. 255 ölçümlük dahili hafıza ve USB PC bağlantısı sayesinde veriler bilgisayar üzerinden izlenebilir, grafik halinde takip edilebilir ve TXT veya CSV formatında kaydedilebilir.

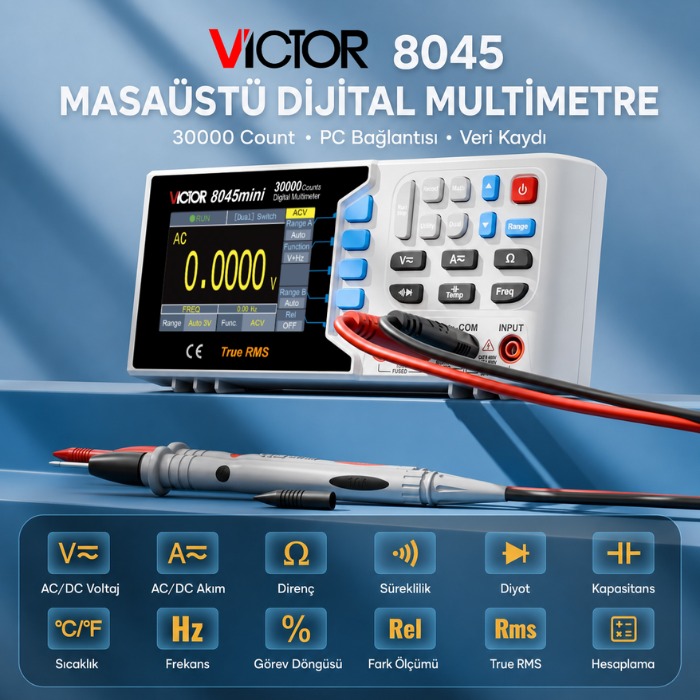

Victor 8045 Masaüstü Dijital Multimetre Özellikleri
- 30.000 count ölçüm ve gösterim kapasitesine sahiptir.
- Temel DC voltaj doğruluğu ±(%0,05 + 5) seviyesine ulaşır.
- True RMS AC ölçüm teknolojisini destekler.
- 3,5 inç renkli TFT ekrana sahiptir.
- Ekran çözünürlüğü 480 × 320 pikseldir.
- DC voltajı 300 mV ile 1000 V arasında ölçebilir.
- AC voltajı 300 mV ile 750 V arasında ölçebilir.
- AC ve DC akımı 300 µA ile 10 A arasında ölçebilir.
- 300 MΩ'a kadar direnç ölçümünü destekler.
- 300 mF'a kadar kapasitans ölçebilir.
- 300 MHz'e kadar frekans ölçümünü destekler.
- %0,1–%99,9 görev döngüsü ölçümü yapabilir.
- Uygun K tipi prob ile -40°C ile +1000°C arasında sıcaklık ölçebilir.
- Kutu içeriğindeki K tipi prob -20°C ile +250°C aralığında kullanım için belirtilmiştir.
- Otomatik ve manuel kademe seçimini destekler.
- 255 adet ölçüm sonucunu dahili hafızasında saklayabilir.
- Otomatik kayıt aralığı 1–10 saniye arasında ayarlanabilir.
- USB üzerinden bilgisayara bağlanabilir.
- PC üzerinden canlı ölçüm, grafik ve veri geçmişi görüntülenebilir.
- Ölçüm verileri TXT veya CSV formatında kaydedilebilir.
- Grafikler PNG formatında kaydedilebilir.
- MAX, MIN ve AVG hesaplama fonksiyonlarını destekler.
- REL bağıl ölçüm fonksiyonuna sahiptir.

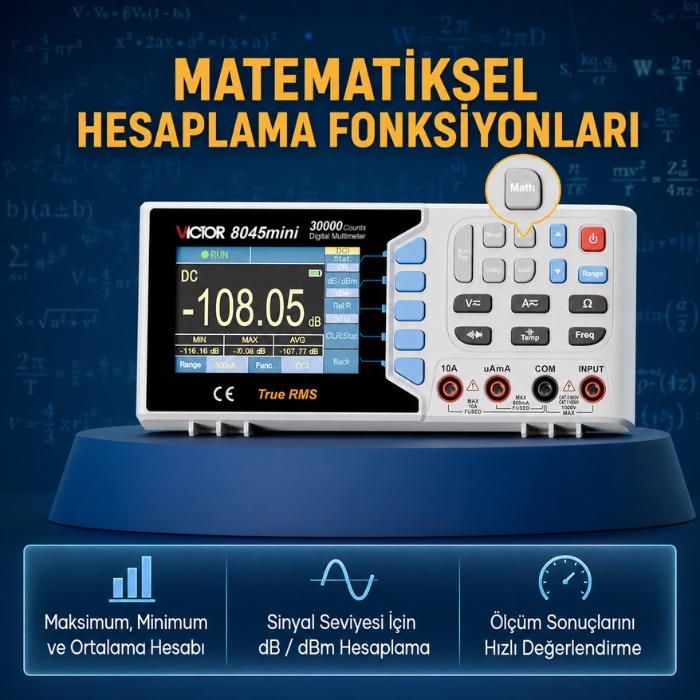

- dB ve dBm matematiksel değerlendirme fonksiyonlarını destekler.
- Diyot ve süreklilik testi yapabilir.
- 4400 mAh şarj edilebilir dahili bataryaya sahiptir.
- Type-C üzerinden 5 V DC ile şarj edilebilir ve çalıştırılabilir.
30.000 Count Ne Anlama Gelir?
30.000 count ekran kapasitesi, cihazın seçilen ölçüm kademesinde 0 ile 29.999 arasında ayrıntılı değer gösterebilmesini sağlar.
Yüksek count değeri, özellikle küçük voltaj, akım veya direnç değişimlerinin daha ayrıntılı görüntülenmesine yardımcı olur. Bununla birlikte count değeri tek başına ölçüm doğruluğunu ifade etmez; doğruluk ve çözünürlük ayrı teknik özelliklerdir.
±(%0,05 + 5) Temel DC Voltaj Doğruluğu
Victor 8045'in temel DC voltaj doğruluğu ±(%0,05 + 5 digit) seviyesine ulaşır. Bu özellik hassas güç kaynakları, elektronik kartlar ve laboratuvar devrelerinde küçük voltaj farklılıklarının kontrol edilmesini kolaylaştırır.
True RMS AC Ölçüm
True RMS teknolojisi, yalnızca ideal sinüs dalgasındaki AC sinyallerde değil, dalga şekli bozulmuş sinyallerde de etkin değerin daha doğru değerlendirilmesine yardımcı olur.
Bu özellik özellikle elektronik güç kaynakları, inverterler, dimmer devreleri ve çeşitli anahtarlamalı sistemlerde avantaj sağlar.

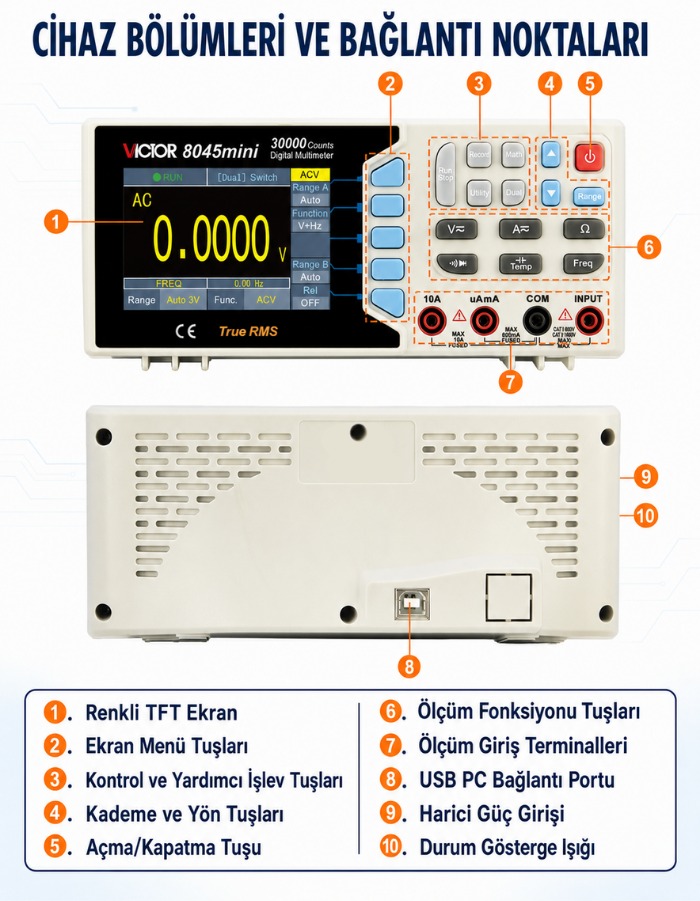

3,5 İnç Renkli TFT Ekran
Victor 8045, 3,5 inç büyüklüğünde 480 × 320 piksel renkli TFT ekrana sahiptir. Ölçüm değeri, birim, fonksiyon, kademe ve cihaz durumu aynı ekran üzerinden kolayca takip edilebilir.
Çift Değer Gösterimi

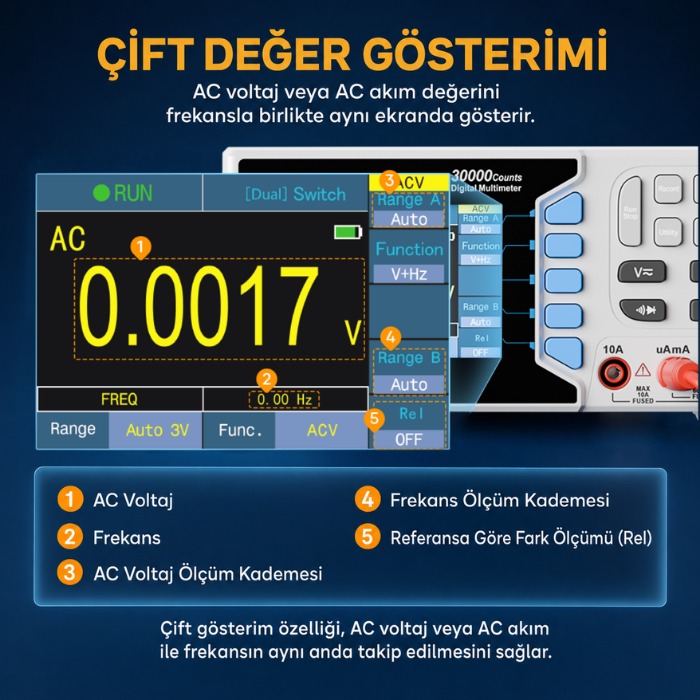

Cihaz AC voltaj veya AC akım ölçümü gerçekleştirirken ölçülen sinyalin frekansını da aynı ekran üzerinde gösterebilir.
Böylece kullanıcı ölçüm modları arasında sürekli geçiş yapmadan gerilim veya akım değeriyle frekansı eş zamanlı olarak değerlendirebilir.
DC Voltaj Ölçümü
Victor 8045, 300 mV seviyesinden 1000 V DC'ye kadar doğru gerilim ölçümünü destekler.
Güç kaynakları, elektronik kartlar, bataryalar ve DC kontrol sistemlerinin ölçümünde kullanılabilir.
AC Voltaj Ölçümü
AC voltaj ölçüm aralığı 300 mV ile 750 V arasındadır. True RMS desteği sayesinde standart şebeke ölçümlerinin yanı sıra dalga formu bozulmuş AC sinyaller de değerlendirilebilir.
AC/DC 10 A Akım Ölçümü
Victor 8045, 300 µA seviyesinden 10 A değerine kadar AC ve DC akım ölçümü yapabilir.
Düşük akımlı elektronik devrelerden daha yüksek akım gerektiren çeşitli laboratuvar ve servis uygulamalarına kadar geniş kullanım alanı sunar.
300 MΩ Direnç Ölçümü
Cihaz 300 MΩ'a kadar direnç ölçümünü destekler. Elektronik komponent, devre, sensör ve direnç elemanlarının kontrolünde kullanılabilir.
Direnç ölçümü enerjili devrede yapılmamalı ve devredeki kondansatörler ölçüm öncesinde güvenli şekilde deşarj edilmelidir.
300 mF Kapasitans Ölçümü
Victor 8045, 300 mF seviyesine kadar kapasitans ölçümü gerçekleştirerek düşük ve yüksek kapasiteli kondansatörlerin değer kontrolüne yardımcı olur.
Kapasitans ölçümünden önce kondansatörün tamamen deşarj edilmesi gerekir.
300 MHz Frekans Ölçümü
Cihazın frekans fonksiyonu 300 MHz'e kadar elektriksel sinyallerin frekansının ölçülmesini destekler.
Frekans ölçüm fonksiyonunun bağımsız bir RF analizörü veya RF güç ölçer ile aynı işlevi sunmadığı dikkate alınmalıdır.
Görev Döngüsü Ölçümü
Victor 8045, %0,1 ile %99,9 arasında görev döngüsü ölçümünü destekler.
Görev döngüsü, periyodik bir sinyalin bir çevriminin ne kadarında aktif durumda olduğunu yüzde olarak ifade eder.
Sıcaklık Ölçümü
Uygun K tipi sıcaklık probuyla Victor 8045, -40°C ile +1000°C arasında sıcaklık ölçüm fonksiyonunu destekler.
Sıcaklık sonuçları °C, °F veya Kelvin birimlerinde görüntülenebilir.
Önemli: Cihazla birlikte verilen standart K tipi sıcaklık probunun belirtilen kullanım aralığı -20°C ile +250°C'dir. Daha yüksek sıcaklık ölçümleri için uygun sıcaklık sınıfındaki K tipi prob kullanılmalıdır.

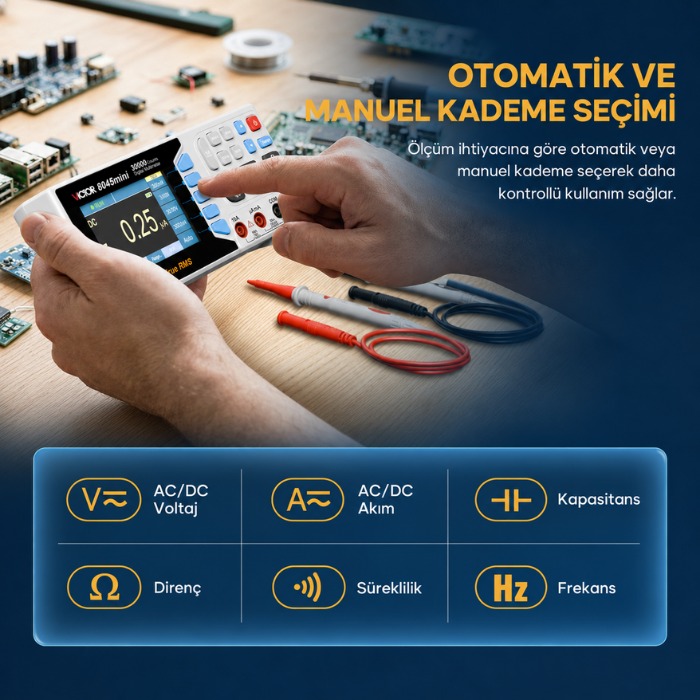

Otomatik ve Manuel Kademe
Otomatik kademe modunda Victor 8045 giriş sinyaline göre uygun ölçüm aralığını kendisi seçer.
Manuel kademe seçimi ise kullanıcının belirli bir ölçüm aralığını sabitlemesine ve farklı ölçüm sonuçlarını aynı aralıkta karşılaştırmasına yardımcı olur.
255 Ölçümlük Dahili Hafıza
Victor 8045, manuel veya otomatik olarak 255 adet ölçüm verisini dahili hafızasında saklayabilir.
Bu özellik kısa süreli ölçüm serilerinin cihaz üzerinden takip edilmesini ve sonuçların daha sonra incelenmesini kolaylaştırır.
1–10 Saniye Ayarlanabilir Otomatik Kayıt
Otomatik veri kayıt modunda örnekleme veya kayıt aralığı 1 ile 10 saniye arasında ayarlanabilir.
Bu özellik güç kaynağı çıkışı, sensör sinyali veya diğer elektriksel değerlerin zaman içerisindeki değişiminin takip edilmesine yardımcı olur.
USB PC Bağlantısı

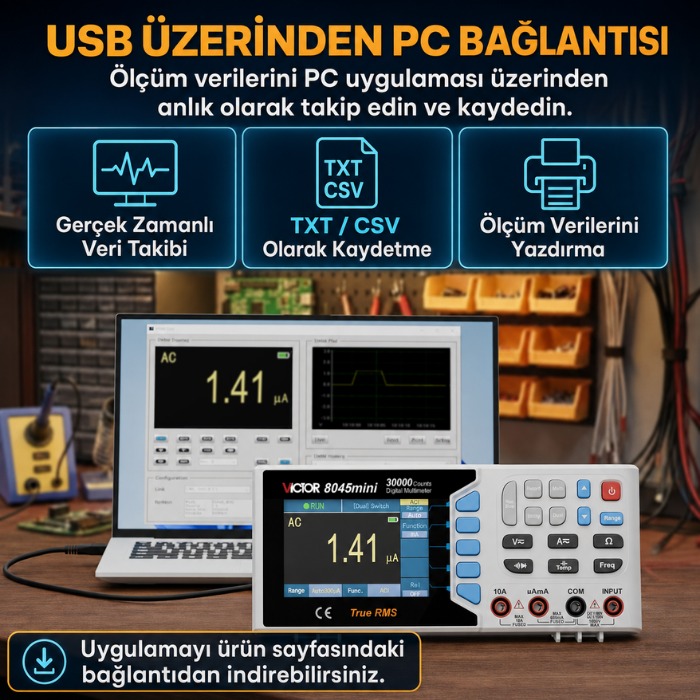

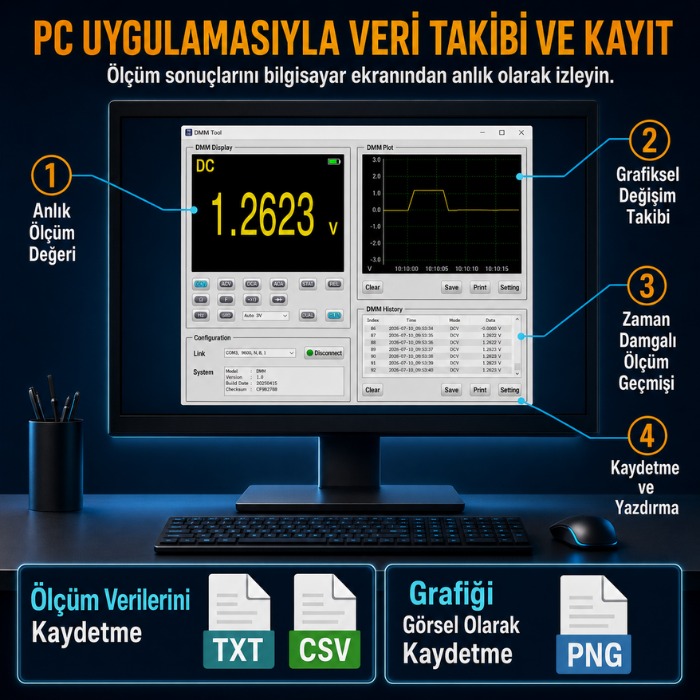

Victor 8045 USB bağlantısı üzerinden bilgisayara bağlanabilir. PC uygulaması aracılığıyla anlık ölçüm sonuçları ve zaman içerisindeki değişimler bilgisayar ekranından takip edilebilir.
PC Üzerinden Grafik Takibi
Bilgisayar yazılımı ölçüm değerlerinin zamana bağlı değişimini grafik olarak görüntüleyebilir. Bu özellik uzun süreli ölçümlerde anlık dalgalanmaların ve eğilimlerin daha kolay değerlendirilmesine yardımcı olur.
TXT ve CSV Veri Kaydı
Ölçüm verileri bilgisayar üzerinde TXT veya CSV formatında kaydedilebilir.
CSV dosyaları Excel ve benzeri elektronik tablo programlarında açılarak ölçüm verilerinin karşılaştırılması, grafik oluşturulması ve raporlanması kolaylaştırılabilir.
PNG Grafik Kaydı
PC uygulamasında oluşturulan ölçüm grafikleri PNG görüntü dosyası olarak kaydedilebilir. Bu özellik servis raporları, deney dokümantasyonu ve kalite kontrol kayıtlarında kullanılabilir.
PC Uygulaması Kurulumu
- Victor 8045 PC uygulamasını bilgisayara indirin ve sıkıştırılmış klasörü çıkartın.
- Drivers klasöründeki CH34x_Install_Windows_v1.0.EXE dosyasını çalıştırarak USB sürücüsünü yükleyin.
- Victor 8045 cihazını açın.
- Cihazın arkasındaki USB iletişim bağlantısını veri kablosuyla bilgisayara bağlayın.
- DMM Tool (EN).exe uygulamasını çalıştırın.
- Program içerisindeki Connect düğmesine basın.
- Bağlantı tamamlandığında ölçüm değerleri ve grafikler bilgisayar üzerinden takip edilebilir.
MAX, MIN ve Ortalama Fonksiyonları
Victor 8045 ölçüm süresince minimum, maksimum ve ortalama değerleri hesaplayabilir.
Örneğin bir 5 V güç kaynağının çıkışı zaman içerisinde 4,95 V ile 5,08 V arasında değişiyorsa cihaz minimum, maksimum ve ortalama değeri ayrı ayrı gösterebilir.
REL Bağıl Ölçüm
REL fonksiyonu mevcut ölçüm değerini referans kabul ederek sonraki sonuçların bu değerden farkını görüntüler.
Bu özellik komponent karşılaştırmaları ve küçük değer farklılıklarının değerlendirilmesinde kullanışlıdır.
dB Fonksiyonu
dB, iki sinyal seviyesi arasındaki kazanç veya kaybı logaritmik olarak ifade eden karşılaştırmalı bir değerdir.
- 0 dB: Referans seviyeye göre değişim yoktur.
- Pozitif dB: Sinyal seviyesi yükselmiştir.
- Negatif dB: Sinyal seviyesi düşmüştür.
Örneğin aynı empedans koşullarında gerilim 1 V seviyesinden 2 V'a çıktığında yaklaşık +6 dB, 1 V'tan 0,5 V'a düştüğünde yaklaşık -6 dB değişim görülür.
dBm Fonksiyonu
dBm, güç seviyesini 1 mW referansına göre ifade eden mutlak logaritmik birimdir.
- 0 dBm = 1 mW
- +10 dBm = 10 mW
- +20 dBm = 100 mW
- +30 dBm = 1 W
- -10 dBm = 0,1 mW
Victor 8045 dBm Değerini Nasıl Hesaplar?
Victor 8045 bağımsız bir RF güç sensörü kullanmaz. ACV veya DCV modunda ölçülen gerilim değerini seçilen referans empedansına göre matematiksel olarak güç değerine ve ardından dBm sonucuna dönüştürür.
Cihazda 50 Ω, 75 Ω ve 600 Ω gibi farklı referans empedans seçenekleri kullanılabilir.
Örneğin 50 Ω yük üzerinde yaklaşık 0,224 V RMS, 1 mW güce ve dolayısıyla yaklaşık 0 dBm değerine karşılık gelir.
Diyot Testi
Diyot fonksiyonu, yarı iletken elemanların ileri yön gerilim düşümünün kontrol edilmesine yardımcı olur.
Victor 8045 diyot testinde yaklaşık 0–3,2 V aralığındaki ileri yön gerilim değerlerini gösterebilir.
Süreklilik Testi
Süreklilik fonksiyonu kablo, sigorta, PCB yolu ve diğer elektrik bağlantılarında kopukluk kontrolünü kolaylaştırır.
Yaklaşık 30 Ω altında direnç algılandığında cihaz sesli uyarı verebilir.
Run / Stop Fonksiyonu

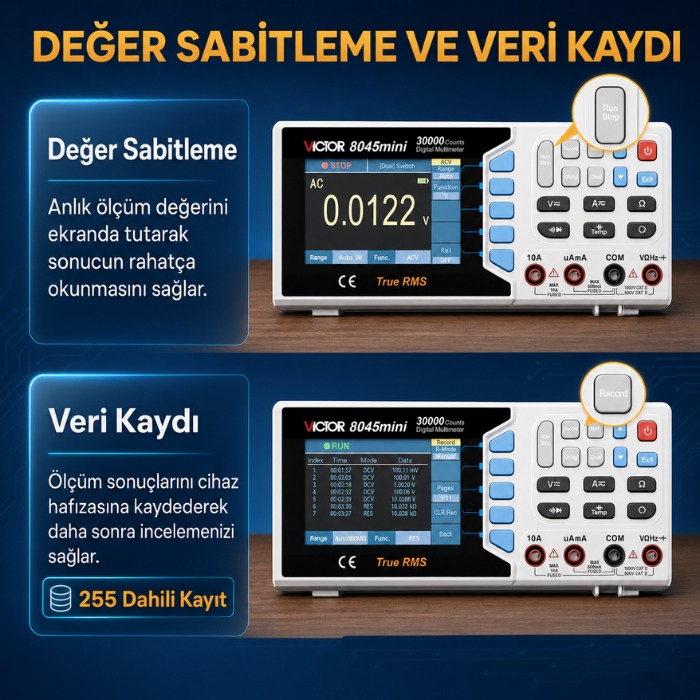

Run/Stop özelliği ölçümün veya veri akışının kontrol edilmesine yardımcı olur. İncelenmek istenen anda ölçüm görüntüsü durdurularak sonuç daha rahat değerlendirilebilir.
4400 mAh Şarj Edilebilir Batarya
Victor 8045, 4400 mAh kapasiteli dahili şarj edilebilir bataryaya sahiptir.
Kullanım koşullarına bağlı olarak yaklaşık 10 saate kadar kablosuz çalışma sağlayabilir.
Type-C ile 5V Güç ve Şarj
Cihaz Type-C bağlantısı üzerinden DC 5 V güçle çalıştırılabilir ve şarj edilebilir.
5 V çıkış ve 2 A akım kapasitesine sahip uygun USB adaptör kullanılabilir. Güç adaptörü standart kutu içeriğinde bulunmamaktadır.

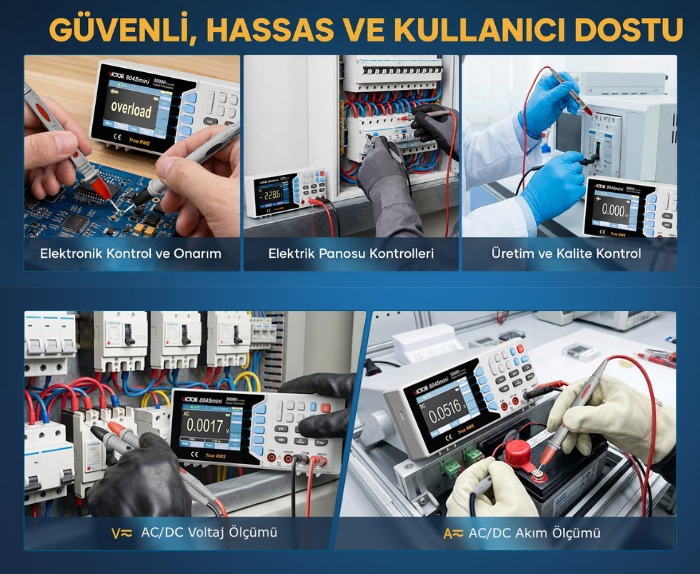

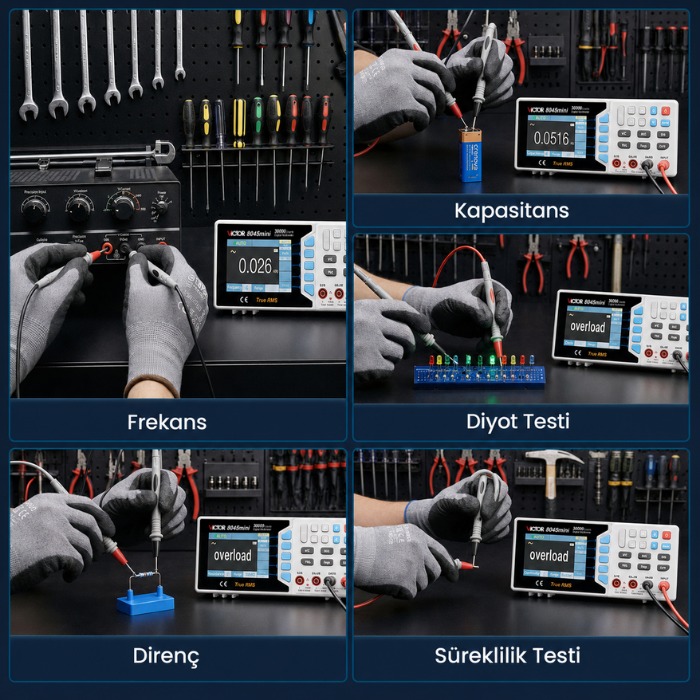

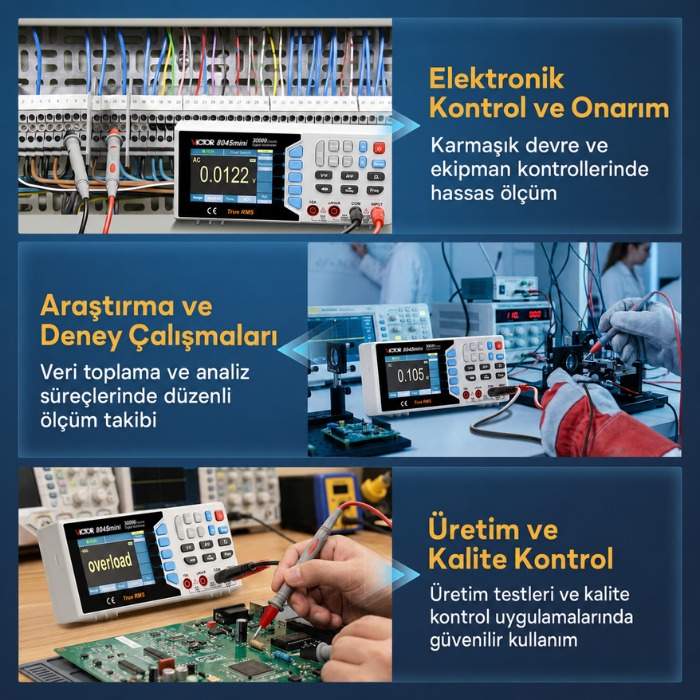

Elektronik Serviste Kullanım
Victor 8045; güç kaynağı, elektronik kart, sensör, kondansatör, direnç ve çeşitli elektronik komponentlerin ölçüm ve arıza tespit çalışmalarında kullanılabilir.
AR-GE ve Laboratuvar Uygulamaları
Yüksek gösterim kapasitesi, PC bağlantısı ve veri kayıt özellikleri cihazı deneysel ölçümler ve prototip geliştirme çalışmalarında kullanışlı hale getirir.
Üretim ve Kalite Kontrol
Seri üretimde elektronik ürünlerin voltaj, akım, direnç ve diğer elektriksel parametreleri kontrol edilebilir. PC veri kaydı sayesinde ölçüm sonuçlarının arşivlenmesine yardımcı olur.
Güç Kaynağı Testleri
Bir güç kaynağının çıkış voltajı uzun süre boyunca izlenerek minimum, maksimum ve ortalama değerleri kontrol edilebilir. Otomatik veri kaydı ve PC grafiği, zaman içerisindeki dalgalanmaların belirlenmesini kolaylaştırır.
Kullanım Alanları
- Elektronik teknik servis
- AR-GE laboratuvarları
- Elektronik üretim testleri
- Kalite kontrol
- Güç kaynağı kontrolleri
- PCB ölçümleri
- Komponent testleri
- Eğitim laboratuvarları
- Uzun süreli veri kaydı
- Sinyal seviyesi karşılaştırmaları
Victor 8045 Kimler İçin Uygundur?
- Elektronik teknisyenleri
- Elektronik mühendisleri
- AR-GE ekipleri
- Laboratuvar personeli
- Kalite kontrol ekipleri
- Elektronik üreticileri
- Teknik servisler
- Eğitim kurumları
Victor 8045'in Öne Çıkan Avantajları
- 30.000 count yüksek gösterim kapasitesi
- ±(%0,05 + 5) temel DC voltaj doğruluğu
- True RMS ölçüm
- 3,5 inç renkli TFT ekran
- 1000 V DC ve 750 V AC ölçümü
- 10 A AC/DC akım ölçümü
- 300 MΩ direnç
- 300 mF kapasitans
- 300 MHz frekans ölçümü
- Sıcaklık ölçümü
- MAX / MIN / AVG
- REL ölçüm
- dB / dBm matematiksel hesaplama
- 255 kayıt hafızası
- 1–10 saniye otomatik kayıt
- USB PC bağlantısı
- TXT / CSV veri dışa aktarma
- PNG grafik kaydı
- 4400 mAh şarj edilebilir batarya
Temel Ölçüm Özellikleri
| Ölçüm | Aralık / Özellik |
|---|---|
| DC Voltaj | 300 mV–1000 V |
| AC Voltaj | 300 mV–750 V |
| DC Akım | 300 µA–10 A |
| AC Akım | 300 µA–10 A |
| Direnç | 300 MΩ'a kadar |
| Kapasitans | 300 mF'a kadar |
| Frekans | 300 MHz'e kadar |
| Görev Döngüsü | %0,1–%99,9 |
| Sıcaklık | -40°C–+1000°C, uygun K tipi prob ile |
| Standart K Tipi Prob | -20°C–+250°C |
Ekran ve Veri Kayıt Özellikleri
| Teknik Özellik | Değer |
|---|---|
| Gösterim Kapasitesi | 30.000 count |
| Ekran | 3,5 inç renkli TFT |
| Ekran Çözünürlüğü | 480 × 320 piksel |
| Dahili Hafıza | 255 ölçüm |
| Otomatik Kayıt Aralığı | 1–10 saniye |
| PC Bağlantısı | USB |
| Ölçüm Veri Formatları | TXT / CSV |
| Grafik Kayıt Formatı | PNG |
Genel Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | Victor / 8045 |
| Ürün Tipi | Masaüstü Dijital Multimetre |
| True RMS | Var |
| Kademe Seçimi | Otomatik / Manuel |
| Matematiksel Fonksiyonlar | MAX / MIN / AVG / dB / dBm |
| Bağıl Ölçüm | REL |
| Diyot Testi | 0–3,2 V ileri yön gerilim gösterimi |
| Süreklilik | Yaklaşık 30 Ω altında sesli uyarı |
| Batarya | 4400 mAh dahili şarj edilebilir batarya |
| Batarya Çalışma Süresi | Yaklaşık 10 saate kadar, kullanım koşullarına bağlı |
| Harici Güç | USB Type-C, DC 5 V |
| Önerilen Adaptör | 5 V / 2 A |

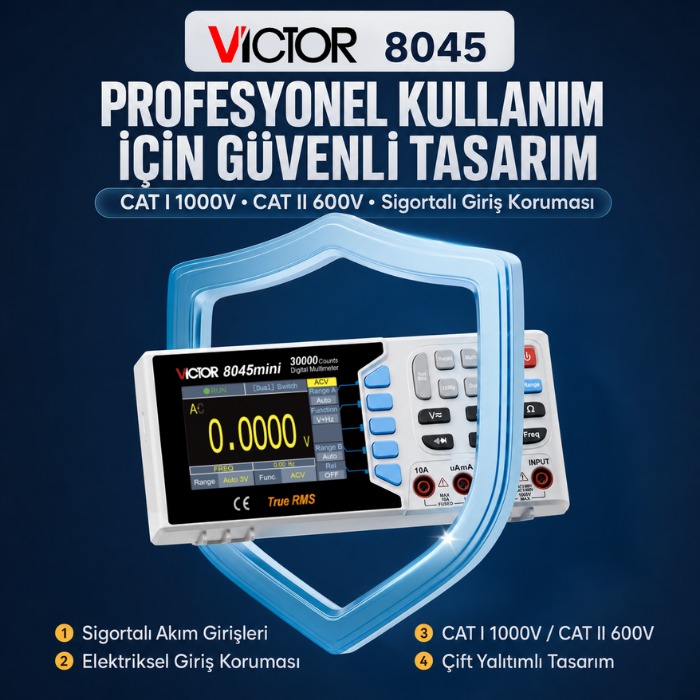

| Güvenlik Kategorisi | CAT I 1000 V / CAT II 600 V |

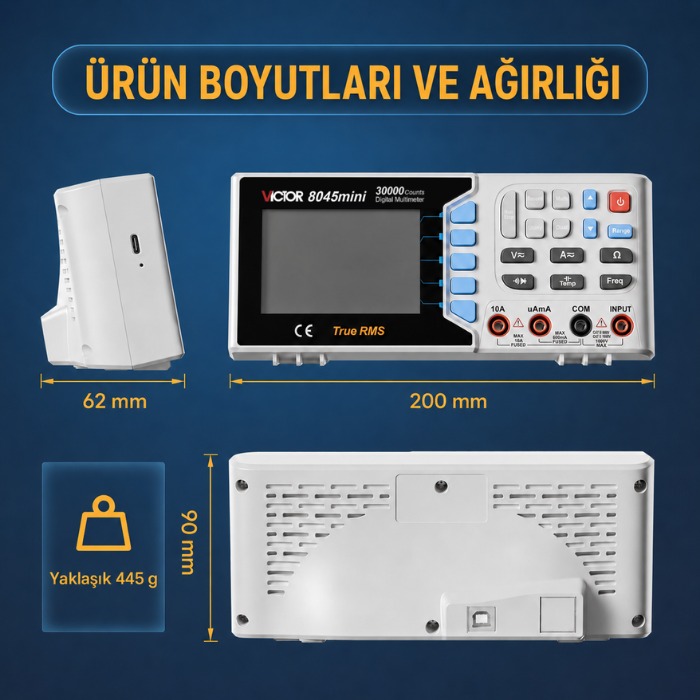

| Boyutlar | Yaklaşık 200 × 90,6 × 62 mm |
| Ağırlık | Yaklaşık 440 g |

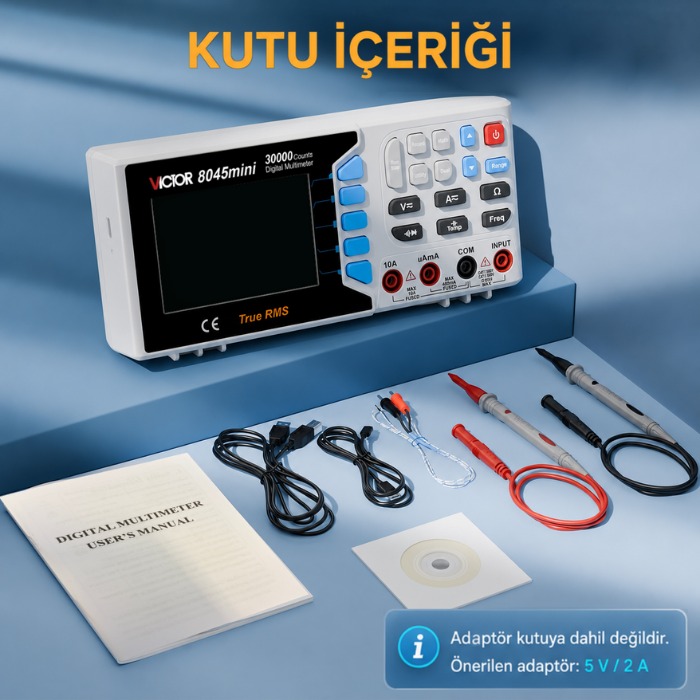

Teslimat İçeriği
| Adet | Teslimat İçeriği |
|---|---|
| 1 | Victor 8045 masaüstü dijital multimetre |
| 1 çift | Kırmızı ve siyah ölçüm probları |
| 1 | K tipi sıcaklık probu |
| 1 | USB PC bağlantı kablosu |
| 1 | Type-C güç / şarj kablosu |
| 1 | Yazılım CD'si |
| 1 | Kullanım dokümanı |
Not: Güç adaptörü standart kutu içeriğinde bulunmamaktadır. Cihaz için 5 V / 2 A çıkış sağlayan uygun USB adaptör kullanılması önerilir.
Önemli teknik bilgi: Victor 8045'in dB ve dBm fonksiyonları bağımsız RF güç ölçümü değildir. Cihaz, AC veya DC voltaj modunda ölçülen gerilim değerini seçilen referans empedansa göre matematiksel olarak dB veya dBm sonucuna dönüştürür.
Önemli güvenlik bilgisi: Akım, gerilim, direnç veya diğer elektriksel ölçümlerde cihazın CAT I 1000 V / CAT II 600 V sınırları ve kullanılan test problarının güvenlik sınıfı dikkate alınmalıdır. Direnç, kapasitans, diyot ve süreklilik ölçümleri enerjili devrede yapılmamalıdır.
Victor 8045 Masaüstü Dijital Multimetre | 30000 Count | PC Bağlantılı
Victor 8045 masaüstü dijital multimetre; elektronik servis, laboratuvar, AR-GE, üretim testi ve kalite kontrol uygulamalarında ayrıntılı elektriksel ölçümler gerçekleştirmek için geliştirilmiş profesyonel bir ölçüm cihazıdır. 30.000 count gösterim kapasitesi, True RMS teknolojisi ve temel DC voltaj ölçümünde ±(%0,05 + 5) seviyesine ulaşan doğruluğu sayesinde küçük ölçüm değişimlerinin daha ayrıntılı takip edilmesine yardımcı olur.
3,5 inç 480 × 320 piksel renkli TFT ekran, AC/DC voltaj ve akım, direnç, kapasitans, frekans, sıcaklık, görev döngüsü, diyot ve süreklilik ölçümlerini tek cihaz üzerinde bir araya getirir. 255 ölçümlük dahili hafıza ve USB PC bağlantısı sayesinde veriler bilgisayar üzerinden izlenebilir, grafik halinde takip edilebilir ve TXT veya CSV formatında kaydedilebilir.
Victor 8045 Masaüstü Dijital Multimetre Özellikleri
- 30.000 count ölçüm ve gösterim kapasitesine sahiptir.
- Temel DC voltaj doğruluğu ±(%0,05 + 5) seviyesine ulaşır.
- True RMS AC ölçüm teknolojisini destekler.
- 3,5 inç renkli TFT ekrana sahiptir.
- Ekran çözünürlüğü 480 × 320 pikseldir.
- DC voltajı 300 mV ile 1000 V arasında ölçebilir.
- AC voltajı 300 mV ile 750 V arasında ölçebilir.
- AC ve DC akımı 300 µA ile 10 A arasında ölçebilir.
- 300 MΩ'a kadar direnç ölçümünü destekler.
- 300 mF'a kadar kapasitans ölçebilir.
- 300 MHz'e kadar frekans ölçümünü destekler.
- %0,1–%99,9 görev döngüsü ölçümü yapabilir.
- Uygun K tipi prob ile -40°C ile +1000°C arasında sıcaklık ölçebilir.
- Kutu içeriğindeki K tipi prob -20°C ile +250°C aralığında kullanım için belirtilmiştir.
- Otomatik ve manuel kademe seçimini destekler.
- 255 adet ölçüm sonucunu dahili hafızasında saklayabilir.
- Otomatik kayıt aralığı 1–10 saniye arasında ayarlanabilir.
- USB üzerinden bilgisayara bağlanabilir.
- PC üzerinden canlı ölçüm, grafik ve veri geçmişi görüntülenebilir.
- Ölçüm verileri TXT veya CSV formatında kaydedilebilir.
- Grafikler PNG formatında kaydedilebilir.
- MAX, MIN ve AVG hesaplama fonksiyonlarını destekler.
- REL bağıl ölçüm fonksiyonuna sahiptir.
- dB ve dBm matematiksel değerlendirme fonksiyonlarını destekler.
- Diyot ve süreklilik testi yapabilir.
- 4400 mAh şarj edilebilir dahili bataryaya sahiptir.
- Type-C üzerinden 5 V DC ile şarj edilebilir ve çalıştırılabilir.
30.000 Count Ne Anlama Gelir?
30.000 count ekran kapasitesi, cihazın seçilen ölçüm kademesinde 0 ile 29.999 arasında ayrıntılı değer gösterebilmesini sağlar.
Yüksek count değeri, özellikle küçük voltaj, akım veya direnç değişimlerinin daha ayrıntılı görüntülenmesine yardımcı olur. Bununla birlikte count değeri tek başına ölçüm doğruluğunu ifade etmez; doğruluk ve çözünürlük ayrı teknik özelliklerdir.
±(%0,05 + 5) Temel DC Voltaj Doğruluğu
Victor 8045'in temel DC voltaj doğruluğu ±(%0,05 + 5 digit) seviyesine ulaşır. Bu özellik hassas güç kaynakları, elektronik kartlar ve laboratuvar devrelerinde küçük voltaj farklılıklarının kontrol edilmesini kolaylaştırır.
True RMS AC Ölçüm
True RMS teknolojisi, yalnızca ideal sinüs dalgasındaki AC sinyallerde değil, dalga şekli bozulmuş sinyallerde de etkin değerin daha doğru değerlendirilmesine yardımcı olur.
Bu özellik özellikle elektronik güç kaynakları, inverterler, dimmer devreleri ve çeşitli anahtarlamalı sistemlerde avantaj sağlar.

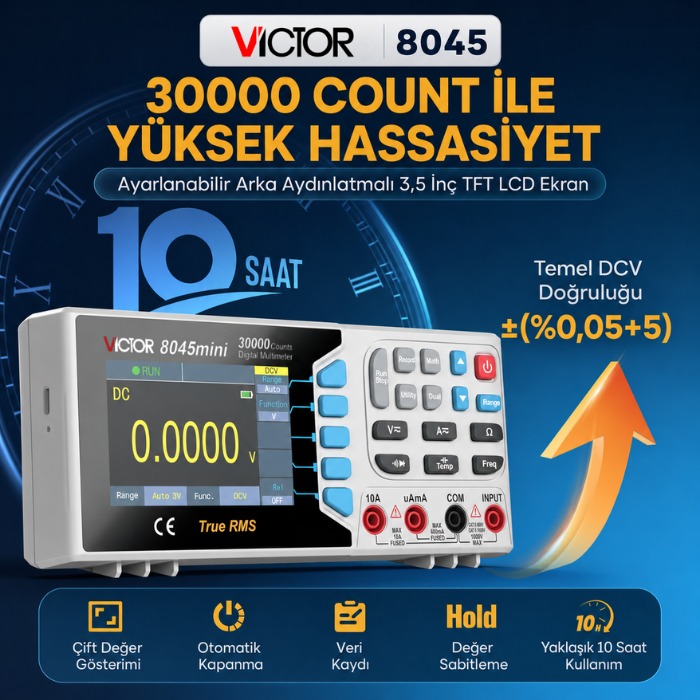

3,5 İnç Renkli TFT Ekran
Victor 8045, 3,5 inç büyüklüğünde 480 × 320 piksel renkli TFT ekrana sahiptir. Ölçüm değeri, birim, fonksiyon, kademe ve cihaz durumu aynı ekran üzerinden kolayca takip edilebilir.
Çift Değer Gösterimi
Cihaz AC voltaj veya AC akım ölçümü gerçekleştirirken ölçülen sinyalin frekansını da aynı ekran üzerinde gösterebilir.
Böylece kullanıcı ölçüm modları arasında sürekli geçiş yapmadan gerilim veya akım değeriyle frekansı eş zamanlı olarak değerlendirebilir.
DC Voltaj Ölçümü
Victor 8045, 300 mV seviyesinden 1000 V DC'ye kadar doğru gerilim ölçümünü destekler.
Güç kaynakları, elektronik kartlar, bataryalar ve DC kontrol sistemlerinin ölçümünde kullanılabilir.
AC Voltaj Ölçümü
AC voltaj ölçüm aralığı 300 mV ile 750 V arasındadır. True RMS desteği sayesinde standart şebeke ölçümlerinin yanı sıra dalga formu bozulmuş AC sinyaller de değerlendirilebilir.
AC/DC 10 A Akım Ölçümü
Victor 8045, 300 µA seviyesinden 10 A değerine kadar AC ve DC akım ölçümü yapabilir.
Düşük akımlı elektronik devrelerden daha yüksek akım gerektiren çeşitli laboratuvar ve servis uygulamalarına kadar geniş kullanım alanı sunar.
300 MΩ Direnç Ölçümü
Cihaz 300 MΩ'a kadar direnç ölçümünü destekler. Elektronik komponent, devre, sensör ve direnç elemanlarının kontrolünde kullanılabilir.
Direnç ölçümü enerjili devrede yapılmamalı ve devredeki kondansatörler ölçüm öncesinde güvenli şekilde deşarj edilmelidir.
300 mF Kapasitans Ölçümü
Victor 8045, 300 mF seviyesine kadar kapasitans ölçümü gerçekleştirerek düşük ve yüksek kapasiteli kondansatörlerin değer kontrolüne yardımcı olur.
Kapasitans ölçümünden önce kondansatörün tamamen deşarj edilmesi gerekir.
300 MHz Frekans Ölçümü
Cihazın frekans fonksiyonu 300 MHz'e kadar elektriksel sinyallerin frekansının ölçülmesini destekler.
Frekans ölçüm fonksiyonunun bağımsız bir RF analizörü veya RF güç ölçer ile aynı işlevi sunmadığı dikkate alınmalıdır.
Görev Döngüsü Ölçümü
Victor 8045, %0,1 ile %99,9 arasında görev döngüsü ölçümünü destekler.
Görev döngüsü, periyodik bir sinyalin bir çevriminin ne kadarında aktif durumda olduğunu yüzde olarak ifade eder.
Sıcaklık Ölçümü
Uygun K tipi sıcaklık probuyla Victor 8045, -40°C ile +1000°C arasında sıcaklık ölçüm fonksiyonunu destekler.
Sıcaklık sonuçları °C, °F veya Kelvin birimlerinde görüntülenebilir.
Önemli: Cihazla birlikte verilen standart K tipi sıcaklık probunun belirtilen kullanım aralığı -20°C ile +250°C'dir. Daha yüksek sıcaklık ölçümleri için uygun sıcaklık sınıfındaki K tipi prob kullanılmalıdır.
Otomatik ve Manuel Kademe
Otomatik kademe modunda Victor 8045 giriş sinyaline göre uygun ölçüm aralığını kendisi seçer.
Manuel kademe seçimi ise kullanıcının belirli bir ölçüm aralığını sabitlemesine ve farklı ölçüm sonuçlarını aynı aralıkta karşılaştırmasına yardımcı olur.
255 Ölçümlük Dahili Hafıza
Victor 8045, manuel veya otomatik olarak 255 adet ölçüm verisini dahili hafızasında saklayabilir.
Bu özellik kısa süreli ölçüm serilerinin cihaz üzerinden takip edilmesini ve sonuçların daha sonra incelenmesini kolaylaştırır.
1–10 Saniye Ayarlanabilir Otomatik Kayıt
Otomatik veri kayıt modunda örnekleme veya kayıt aralığı 1 ile 10 saniye arasında ayarlanabilir.
Bu özellik güç kaynağı çıkışı, sensör sinyali veya diğer elektriksel değerlerin zaman içerisindeki değişiminin takip edilmesine yardımcı olur.
USB PC Bağlantısı
Victor 8045 USB bağlantısı üzerinden bilgisayara bağlanabilir. PC uygulaması aracılığıyla anlık ölçüm sonuçları ve zaman içerisindeki değişimler bilgisayar ekranından takip edilebilir.
PC Üzerinden Grafik Takibi
Bilgisayar yazılımı ölçüm değerlerinin zamana bağlı değişimini grafik olarak görüntüleyebilir. Bu özellik uzun süreli ölçümlerde anlık dalgalanmaların ve eğilimlerin daha kolay değerlendirilmesine yardımcı olur.
TXT ve CSV Veri Kaydı
Ölçüm verileri bilgisayar üzerinde TXT veya CSV formatında kaydedilebilir.
CSV dosyaları Excel ve benzeri elektronik tablo programlarında açılarak ölçüm verilerinin karşılaştırılması, grafik oluşturulması ve raporlanması kolaylaştırılabilir.
PNG Grafik Kaydı
PC uygulamasında oluşturulan ölçüm grafikleri PNG görüntü dosyası olarak kaydedilebilir. Bu özellik servis raporları, deney dokümantasyonu ve kalite kontrol kayıtlarında kullanılabilir.
PC Uygulaması Kurulumu
- Victor 8045 PC uygulamasını bilgisayara indirin ve sıkıştırılmış klasörü çıkartın.
- Drivers klasöründeki CH34x_Install_Windows_v1.0.EXE dosyasını çalıştırarak USB sürücüsünü yükleyin.
- Victor 8045 cihazını açın.
- Cihazın arkasındaki USB iletişim bağlantısını veri kablosuyla bilgisayara bağlayın.
- DMM Tool (EN).exe uygulamasını çalıştırın.
- Program içerisindeki Connect düğmesine basın.
- Bağlantı tamamlandığında ölçüm değerleri ve grafikler bilgisayar üzerinden takip edilebilir.
MAX, MIN ve Ortalama Fonksiyonları
Victor 8045 ölçüm süresince minimum, maksimum ve ortalama değerleri hesaplayabilir.
Örneğin bir 5 V güç kaynağının çıkışı zaman içerisinde 4,95 V ile 5,08 V arasında değişiyorsa cihaz minimum, maksimum ve ortalama değeri ayrı ayrı gösterebilir.
REL Bağıl Ölçüm
REL fonksiyonu mevcut ölçüm değerini referans kabul ederek sonraki sonuçların bu değerden farkını görüntüler.
Bu özellik komponent karşılaştırmaları ve küçük değer farklılıklarının değerlendirilmesinde kullanışlıdır.
dB Fonksiyonu
dB, iki sinyal seviyesi arasındaki kazanç veya kaybı logaritmik olarak ifade eden karşılaştırmalı bir değerdir.
- 0 dB: Referans seviyeye göre değişim yoktur.
- Pozitif dB: Sinyal seviyesi yükselmiştir.
- Negatif dB: Sinyal seviyesi düşmüştür.
Örneğin aynı empedans koşullarında gerilim 1 V seviyesinden 2 V'a çıktığında yaklaşık +6 dB, 1 V'tan 0,5 V'a düştüğünde yaklaşık -6 dB değişim görülür.
dBm Fonksiyonu
dBm, güç seviyesini 1 mW referansına göre ifade eden mutlak logaritmik birimdir.
- 0 dBm = 1 mW
- +10 dBm = 10 mW
- +20 dBm = 100 mW
- +30 dBm = 1 W
- -10 dBm = 0,1 mW
Victor 8045 dBm Değerini Nasıl Hesaplar?
Victor 8045 bağımsız bir RF güç sensörü kullanmaz. ACV veya DCV modunda ölçülen gerilim değerini seçilen referans empedansına göre matematiksel olarak güç değerine ve ardından dBm sonucuna dönüştürür.
Cihazda 50 Ω, 75 Ω ve 600 Ω gibi farklı referans empedans seçenekleri kullanılabilir.
Örneğin 50 Ω yük üzerinde yaklaşık 0,224 V RMS, 1 mW güce ve dolayısıyla yaklaşık 0 dBm değerine karşılık gelir.
Diyot Testi
Diyot fonksiyonu, yarı iletken elemanların ileri yön gerilim düşümünün kontrol edilmesine yardımcı olur.
Victor 8045 diyot testinde yaklaşık 0–3,2 V aralığındaki ileri yön gerilim değerlerini gösterebilir.
Süreklilik Testi
Süreklilik fonksiyonu kablo, sigorta, PCB yolu ve diğer elektrik bağlantılarında kopukluk kontrolünü kolaylaştırır.
Yaklaşık 30 Ω altında direnç algılandığında cihaz sesli uyarı verebilir.
Run / Stop Fonksiyonu
Run/Stop özelliği ölçümün veya veri akışının kontrol edilmesine yardımcı olur. İncelenmek istenen anda ölçüm görüntüsü durdurularak sonuç daha rahat değerlendirilebilir.
4400 mAh Şarj Edilebilir Batarya
Victor 8045, 4400 mAh kapasiteli dahili şarj edilebilir bataryaya sahiptir.
Kullanım koşullarına bağlı olarak yaklaşık 10 saate kadar kablosuz çalışma sağlayabilir.
Type-C ile 5V Güç ve Şarj
Cihaz Type-C bağlantısı üzerinden DC 5 V güçle çalıştırılabilir ve şarj edilebilir.
5 V çıkış ve 2 A akım kapasitesine sahip uygun USB adaptör kullanılabilir. Güç adaptörü standart kutu içeriğinde bulunmamaktadır.
Elektronik Serviste Kullanım
Victor 8045; güç kaynağı, elektronik kart, sensör, kondansatör, direnç ve çeşitli elektronik komponentlerin ölçüm ve arıza tespit çalışmalarında kullanılabilir.
AR-GE ve Laboratuvar Uygulamaları
Yüksek gösterim kapasitesi, PC bağlantısı ve veri kayıt özellikleri cihazı deneysel ölçümler ve prototip geliştirme çalışmalarında kullanışlı hale getirir.
Üretim ve Kalite Kontrol
Seri üretimde elektronik ürünlerin voltaj, akım, direnç ve diğer elektriksel parametreleri kontrol edilebilir. PC veri kaydı sayesinde ölçüm sonuçlarının arşivlenmesine yardımcı olur.
Güç Kaynağı Testleri
Bir güç kaynağının çıkış voltajı uzun süre boyunca izlenerek minimum, maksimum ve ortalama değerleri kontrol edilebilir. Otomatik veri kaydı ve PC grafiği, zaman içerisindeki dalgalanmaların belirlenmesini kolaylaştırır.
Kullanım Alanları
- Elektronik teknik servis
- AR-GE laboratuvarları
- Elektronik üretim testleri
- Kalite kontrol
- Güç kaynağı kontrolleri
- PCB ölçümleri
- Komponent testleri
- Eğitim laboratuvarları
- Uzun süreli veri kaydı
- Sinyal seviyesi karşılaştırmaları
Victor 8045 Kimler İçin Uygundur?
- Elektronik teknisyenleri
- Elektronik mühendisleri
- AR-GE ekipleri
- Laboratuvar personeli
- Kalite kontrol ekipleri
- Elektronik üreticileri
- Teknik servisler
- Eğitim kurumları
Victor 8045'in Öne Çıkan Avantajları
- 30.000 count yüksek gösterim kapasitesi
- ±(%0,05 + 5) temel DC voltaj doğruluğu
- True RMS ölçüm
- 3,5 inç renkli TFT ekran
- 1000 V DC ve 750 V AC ölçümü
- 10 A AC/DC akım ölçümü
- 300 MΩ direnç
- 300 mF kapasitans
- 300 MHz frekans ölçümü
- Sıcaklık ölçümü
- MAX / MIN / AVG
- REL ölçüm
- dB / dBm matematiksel hesaplama
- 255 kayıt hafızası
- 1–10 saniye otomatik kayıt
- USB PC bağlantısı
- TXT / CSV veri dışa aktarma
- PNG grafik kaydı
- 4400 mAh şarj edilebilir batarya
Temel Ölçüm Özellikleri
| Ölçüm | Aralık / Özellik |
|---|---|
| DC Voltaj | 300 mV–1000 V |
| AC Voltaj | 300 mV–750 V |
| DC Akım | 300 µA–10 A |
| AC Akım | 300 µA–10 A |
| Direnç | 300 MΩ'a kadar |
| Kapasitans | 300 mF'a kadar |
| Frekans | 300 MHz'e kadar |
| Görev Döngüsü | %0,1–%99,9 |
| Sıcaklık | -40°C–+1000°C, uygun K tipi prob ile |
| Standart K Tipi Prob | -20°C–+250°C |
Ekran ve Veri Kayıt Özellikleri
| Teknik Özellik | Değer |
|---|---|
| Gösterim Kapasitesi | 30.000 count |
| Ekran | 3,5 inç renkli TFT |
| Ekran Çözünürlüğü | 480 × 320 piksel |
| Dahili Hafıza | 255 ölçüm |
| Otomatik Kayıt Aralığı | 1–10 saniye |
| PC Bağlantısı | USB |
| Ölçüm Veri Formatları | TXT / CSV |
| Grafik Kayıt Formatı | PNG |
Genel Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | Victor / 8045 |
| Ürün Tipi | Masaüstü Dijital Multimetre |
| True RMS | Var |
| Kademe Seçimi | Otomatik / Manuel |
| Matematiksel Fonksiyonlar | MAX / MIN / AVG / dB / dBm |
| Bağıl Ölçüm | REL |
| Diyot Testi | 0–3,2 V ileri yön gerilim gösterimi |
| Süreklilik | Yaklaşık 30 Ω altında sesli uyarı |
| Batarya | 4400 mAh dahili şarj edilebilir batarya |
| Batarya Çalışma Süresi | Yaklaşık 10 saate kadar, kullanım koşullarına bağlı |
| Harici Güç | USB Type-C, DC 5 V |
| Önerilen Adaptör | 5 V / 2 A |
| Güvenlik Kategorisi | CAT I 1000 V / CAT II 600 V |
| Boyutlar | Yaklaşık 200 × 90,6 × 62 mm |
| Ağırlık | Yaklaşık 440 g |
Teslimat İçeriği
| Adet | Teslimat İçeriği |
|---|---|
| 1 | Victor 8045 masaüstü dijital multimetre |
| 1 çift | Kırmızı ve siyah ölçüm probları |
| 1 | K tipi sıcaklık probu |
| 1 | USB PC bağlantı kablosu |
| 1 | Type-C güç / şarj kablosu |
| 1 | Yazılım CD'si |
| 1 | Kullanım dokümanı |
Not: Güç adaptörü standart kutu içeriğinde bulunmamaktadır. Cihaz için 5 V / 2 A çıkış sağlayan uygun USB adaptör kullanılması önerilir.
Önemli teknik bilgi: Victor 8045'in dB ve dBm fonksiyonları bağımsız RF güç ölçümü değildir. Cihaz, AC veya DC voltaj modunda ölçülen gerilim değerini seçilen referans empedansa göre matematiksel olarak dB veya dBm sonucuna dönüştürür.
Önemli güvenlik bilgisi: Akım, gerilim, direnç veya diğer elektriksel ölçümlerde cihazın CAT I 1000 V / CAT II 600 V sınırları ve kullanılan test problarının güvenlik sınıfı dikkate alınmalıdır. Direnç, kapasitans, diyot ve süreklilik ölçümleri enerjili devrede yapılmamalıdır.
