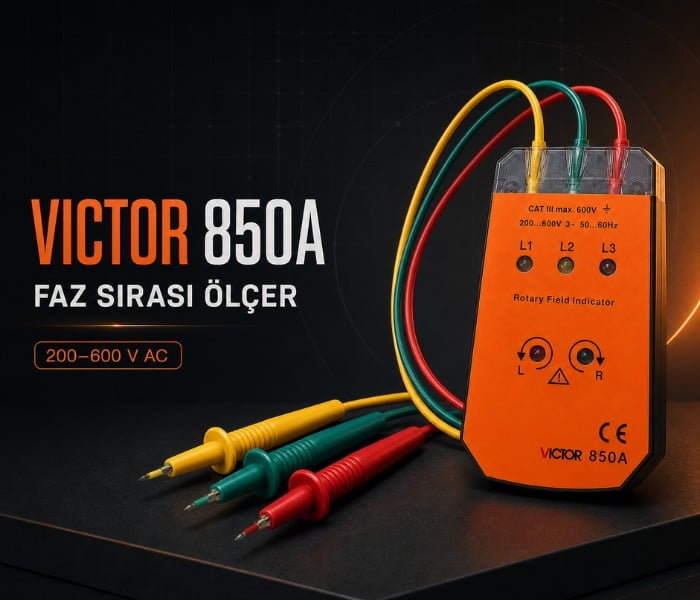

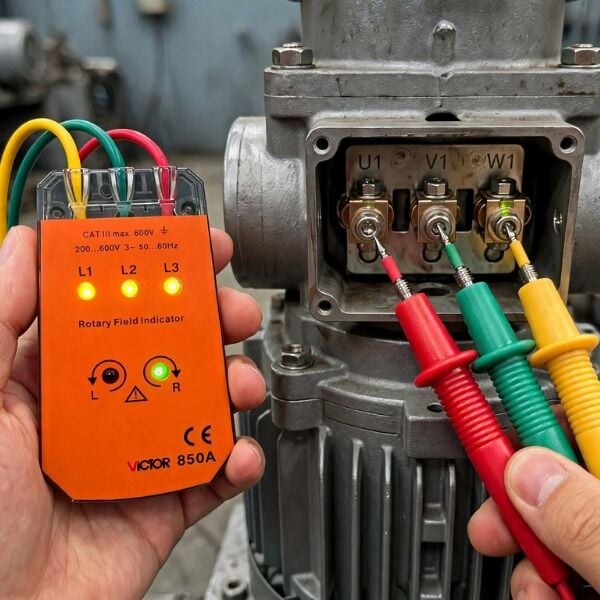

Victor 850A Faz Sırası Ölçer | 200-600 V AC

Victor 850A Faz Sırası Kontrol Cihazı | 200–600 V AC

Victor 850A, üç fazlı AC elektrik sistemlerinde fazların hatta mevcut olup olmadığını, faz sırasını ve fazların oluşturduğu elektriksel dönüş yönünü kontrol etmek için geliştirilmiş taşınabilir bir faz sırası test cihazıdır.

200–600 V AC trifaze sistemlerde kullanılabilen cihaz; elektrik panoları, motor bağlantıları, pompalar, fanlar, kompresörler, klima sistemleri, konveyörler ve farklı endüstriyel makinelerin devreye alınması veya bakım işlemleri öncesinde faz diziliminin kontrol edilmesini kolaylaştırır.

Victor 850A üzerindeki L1, L2 ve L3 LED göstergeleri üç faz hattının varlığını ayrı ayrı gösterirken, L ve R göstergeleri faz sıralamasının elektriksel yönünü bildirir. Sesli uyarı sistemi de görsel göstergeleri destekleyerek saha ortamında sonucun daha kolay fark edilmesine yardımcı olur.

Cihaz enerjisini doğrudan test edilen üç fazlı hattan aldığı için ayrıca pil veya harici güç kaynağı gerektirmez. Sarı, yeşil ve kırmızı renk kodlu bağlantı kabloları, sivri test probları ve timsah klipsleri sayesinde farklı bağlantı noktalarında pratik kullanım sağlar.

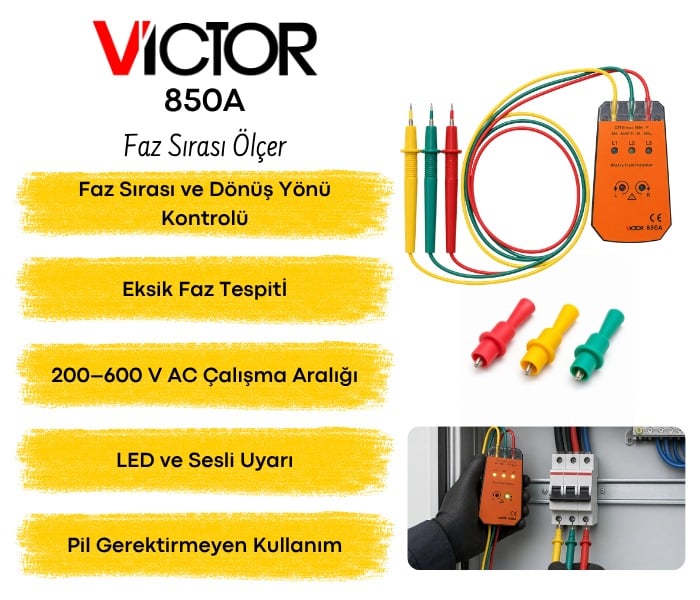

Victor 850A Faz Sırası Kontrol Cihazı Özellikleri

• Üç fazlı AC sistemlerde faz sırası kontrolü yapar.
• L1, L2 ve L3 fazlarının hatta bulunup bulunmadığını gösterir.
• Eksik faz kontrolüne yardımcı olur.
• Elektriksel faz dönüş yönünü gösterir.
• R göstergesi sağ / saat yönündeki faz sırasını belirtir.
• L göstergesi sol / saat yönünün tersindeki faz sırasını belirtir.
• 200–600 V AC çalışma gerilimine sahiptir.
• Ürün üzerindeki stok etiketi 50–60 Hz frekans aralığını belirtir.
• LED göstergeler ile görsel uyarı sağlar.
• Sesli ikaz özelliği bulunur.
• Motor çalıştırılmadan önce faz dizilimi kontrol edilebilir.
• Pompa, fan ve kompresörlerde yanlış dönüş riskinin azaltılmasına yardımcı olur.
• Sarı L1 bağlantı kablosu bulunur.
• Yeşil L2 bağlantı kablosu bulunur.
• Kırmızı L3 bağlantı kablosu bulunur.
• Sivri test problarıyla doğrudan bağlantı yapılabilir.
• Timsah ağızlı klipsler kullanılabilir.
• Ayrı pil gerektirmez.
• Enerjisini test edilen üç fazlı hattan alır.
• CAT III 600 V olarak belirtilen stok sürümüne sahiptir.
• Yaklaşık 87 cm test kablolarına sahiptir.
• 200–220 V'ta yaklaşık 30 dakika sürekli kullanım sınırı bulunur.
• 480 V'ta yaklaşık 4 dakika sürekli kullanım sınırı bulunur.
• 600 V'ta yaklaşık 2 dakika sürekli kullanım sınırı bulunur.
• Kompakt ve taşınabilir gövdeye sahiptir.

Faz Sırası Nedir?

Üç fazlı elektrik sistemlerinde enerji L1, L2 ve L3 olarak adlandırılan üç ayrı faz hattı üzerinden taşınır.

Bu fazların belirli bir zaman sırasıyla birbirini takip etmesine faz sırası veya faz sekansı adı verilir.

Faz sırası özellikle üç fazlı AC motorların hangi yönde döneceğini belirleyen temel elektriksel faktörlerden biridir.

Faz Sırası Neden Kontrol Edilir?

Yeni bağlantı yapılan veya elektrik tesisatı üzerinde değişiklik gerçekleştirilen bir üç fazlı sistemde fazların sırası beklenen düzenden farklı olabilir.

Bu durumda bağlı motor ilk çalıştırıldığında tasarlanan yönün tersine dönebilir.

Victor 850A ile faz sırası motor veya makine çalıştırılmadan önce kontrol edilerek yanlış bağlantının önceden fark edilmesine yardımcı olunur.

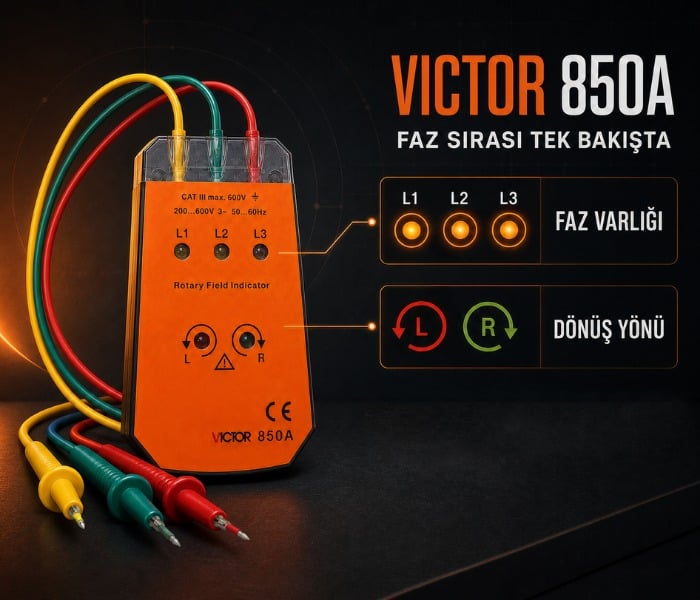

L1, L2 ve L3 Göstergeleri Ne İşe Yarar?

Victor 850A üzerindeki L1, L2 ve L3 göstergeleri üç faz hattının cihaz bağlantısında mevcut olup olmadığını gösterir.

İlgili faz cihaz tarafından algılanmıyorsa o faza ait LED göstergenin yanmaması eksik veya bağlantısı bulunmayan fazın belirlenmesine yardımcı olabilir.

Eksik Faz Kontrolü

Üç fazlı sistemde L1, L2 veya L3 hatlarından birinin bulunmaması veya cihaz tarafından algılanamaması eksik faz durumuna işaret edebilir.

Victor 850A üzerindeki ayrı faz göstergeleri hangi bağlantının kontrol edilmesi gerektiğinin hızlı şekilde görülmesini sağlar.

L ve R Göstergeleri Neyi Gösterir?

L ve R göstergeleri, cihazın bağlı olduğu üç fazın elektriksel sırasına göre oluşan yön bilgisini gösterir.

Elektriksel Dönüş Yönü ile Motorun Fiziksel Dönüşü Aynı Şey midir?

Victor 850A doğrudan motor milinin fiziksel olarak hangi yönde döndüğünü ölçmez.

Cihaz besleme hattındaki faz sıralamasını ve bu sıraya karşılık gelen elektriksel dönüş yönünü gösterir.

Motorun gerçek mekanik dönüş yönü motor bağlantısına, makinenin tasarımına ve üreticinin bağlantı şemasına göre ayrıca değerlendirilmelidir.

Motor Çalıştırılmadan Önce Kontrol

Faz sırası ölçümü için motorun çalıştırılmasına gerek yoktur.

Besleme hattındaki L1, L2 ve L3 bağlantıları Victor 850A'ya bağlanarak faz düzeni önceden kontrol edilebilir.

Bu özellik özellikle yeni devreye alınan motor ve makinelerde ters dönüş nedeniyle oluşabilecek sorunların önlenmesine yardımcı olur.

Ters Faz Sırası Ne Gibi Sorunlar Oluşturabilir?

Yanlış faz sırası üç fazlı ekipmanlarda farklı sonuçlara yol açabilir.

• Motor ters yönde dönebilir.
• Pompa beklenen akış yönünü oluşturmayabilir.
• Fan havayı yanlış yönde taşıyabilir.
• Kompresör veya makine üreticinin öngördüğü yönden farklı çalışabilir.
• Konveyör bant ters yönde hareket edebilir.
• Makinenin devreye alma işlemi başarısız olabilir.

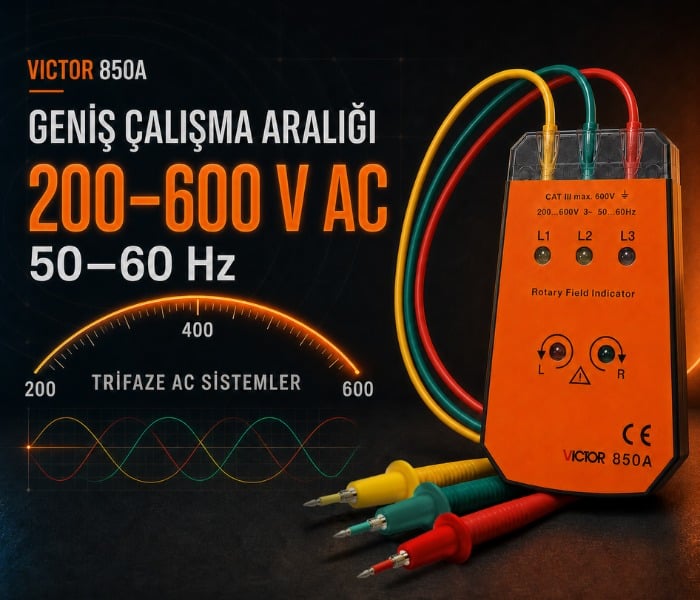

200–600 V AC Çalışma Gerilimi

Victor 850A, 200 V AC ile 600 V AC arasındaki üç fazlı elektrik sistemlerinde kullanılmak üzere tasarlanmıştır.

Ölçüm yapılacak sistem cihazın belirtilen gerilim sınırları içerisinde olmalıdır.

50–60 Hz Çalışma Frekansı

Satışa sunulan bu stok sürümünün cihaz etiketi üzerinde çalışma frekansı 50–60 Hz olarak belirtilmiştir.

Bu frekans aralığı Türkiye'deki standart 50 Hz üç fazlı şebeke uygulamalarını kapsar.

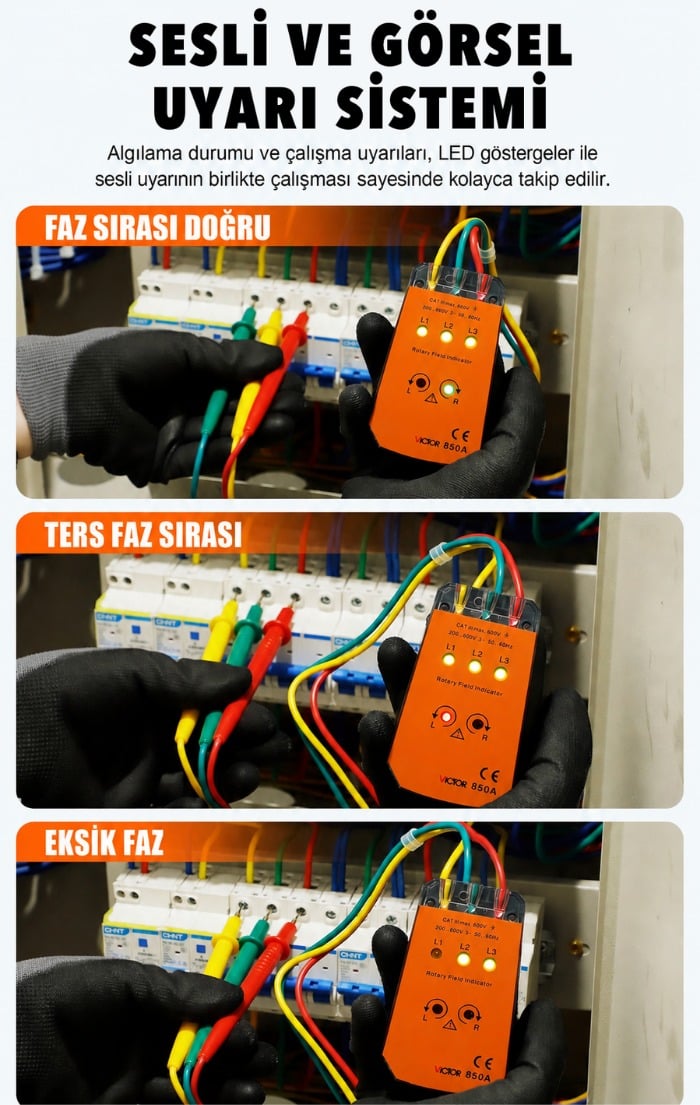

LED ile Faz Sırası Gösterimi

Cihaz üzerindeki LED göstergeler sayesinde faz varlığı ve faz sırası görsel olarak takip edilebilir.

Bu yapı yoğun veya gürültülü servis ortamlarında kullanıcıya hızlı görsel kontrol imkânı sağlar.

Sesli Uyarı

Victor 850A yalnızca LED göstergelerle değil sesli ikaz sistemiyle de kullanıcıya bilgi verir.

Güncel Victor 850/850A ürün ailesinde doğru faz sırası için kesikli, ters faz sırası için sürekli sesli uyarı prensibi belirtilmektedir.

Pil Gerektirmez

Victor 850A'nın içerisinde ölçüm için ayrıca pil kullanılmasına gerek yoktur.

Cihaz çalışması için gerekli enerjiyi bağlandığı üç fazlı AC sistemden alır.

Bu sayede pilin bitmesi nedeniyle saha ölçümünün yarıda kalması veya uzun süre kullanılmayan cihazda pil akması gibi sorunlar ortadan kaldırılır.

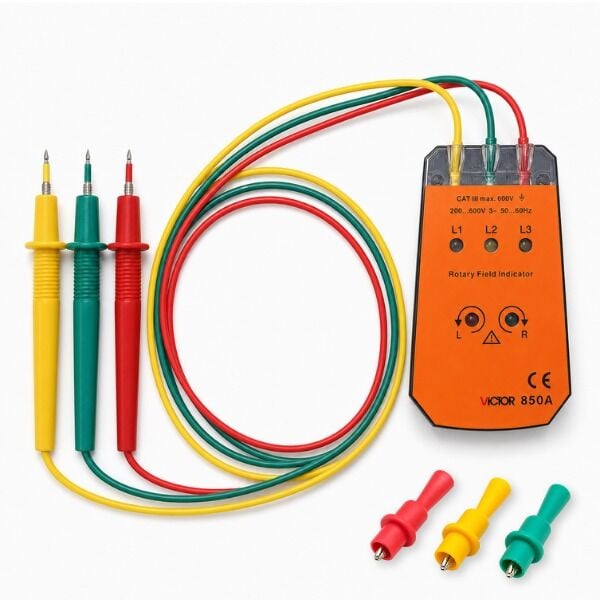

Renk Kodlu Faz Kabloları

Cihaza bağlı üç test kablosu faz bağlantılarının kolay ayırt edilmesi amacıyla renklerle kodlanmıştır.

• Sarı: L1
• Yeşil: L2
• Kırmızı: L3

87 cm Test Kabloları

Satışa sunulan ürün sürümünde test bağlantı kablolarının uzunluğu yaklaşık 87 cm olarak belirtilmektedir.

Kablo uzunluğu pano içerisinde farklı faz bağlantı noktalarına ulaşmayı kolaylaştırır.

Sivri Uçlu Test Probları

Sivri test probları klemens, terminal ve uygun bağlantı noktalarına doğrudan temas ettirilerek kullanılabilir.

Ölçüm sırasında yalnızca probların yalıtımlı tutma bölgelerinden kavranması gerekir.

Timsah Ağızlı Klipsler

Kutu içeriğindeki timsah ağızlı klipsler sivri probların üzerine takılabilir.

Bu yapı uygun klemens veya bağlantılarda probu elle sürekli tutmaya gerek kalmadan daha sabit bir bağlantı kurulmasına yardımcı olur.

CAT III 600 V Kullanım Kategorisi

Satışa sunulan stok sürümünde Victor 850A için CAT III 600 V ölçüm kategorisi belirtilmektedir.

CAT III kategorisi, bina içerisindeki sabit dağıtım tesisatı ve benzeri dağıtım seviyesi uygulamalarını ifade eder.

Ölçüm kategorisi cihazın her elektriksel koşulda sınırsız güvenli olduğu anlamına gelmez. Gerilim, geçici aşırı gerilim, bağlantı şekli ve kişisel koruyucu ekipman gereksinimleri ayrıca dikkate alınmalıdır.

Gerilime Göre Sürekli Kullanım Süresi

Victor 850A'nın üç fazlı hatta bağlı kalabileceği kesintisiz süre uygulanan gerilime göre sınırlandırılmalıdır.

Neden Sürekli Kullanım Süresi Sınırlıdır?

Victor 850A enerjisini doğrudan test edilen yüksek gerilimli hattan aldığı için cihazın iç devrelerinde enerji harcanır ve ısı oluşabilir.

Gerilim yükseldikçe cihazın izin verilen sürekli bağlantı süresi azalır. Bu nedenle özellikle 480 V ve 600 V sistemlerde üreticinin süre sınırlarına uyulmalıdır.

600 V'ta En Fazla 2 Dakika

600 V AC uygulamalarda cihazın kesintisiz şekilde hatta bağlı tutulması için belirtilen maksimum süre yaklaşık 2 dakikadır.

Ölçüm tamamlandıktan sonra problar güvenli prosedüre uygun şekilde hattan ayrılmalıdır.

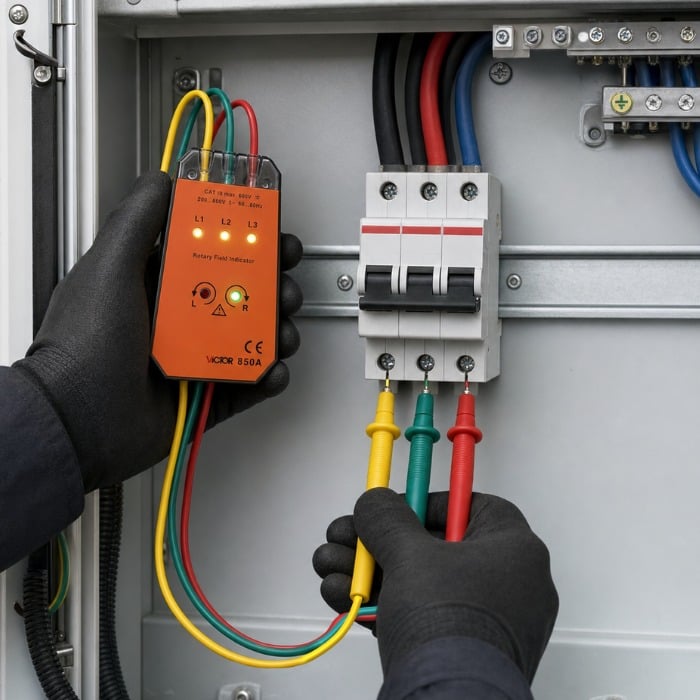

Elektrik Panolarında Kullanım

Dağıtım panolarında şalter veya uygun terminal çıkışlarındaki üç fazlı beslemenin faz dizilimi kontrol edilebilir.

Bu uygulama özellikle pano devreye alma, kablo değişimi veya bakım sonrasında faz sırasının doğrulanmasında kullanılabilir.

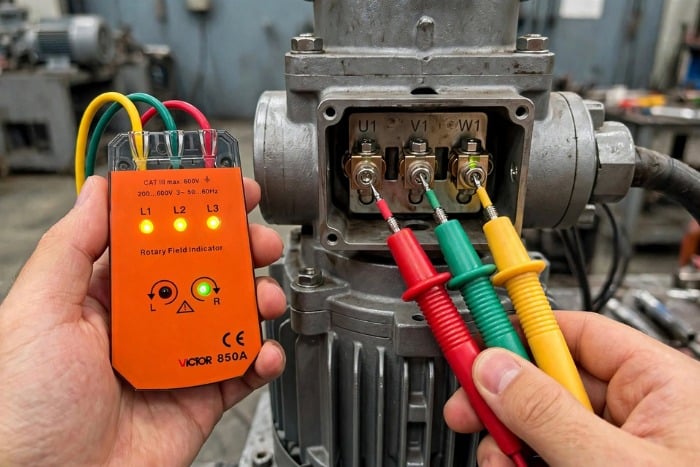

Üç Fazlı Motorlarda Kullanım

Motor beslemesi bağlandıktan sonra motor çalıştırılmadan önce faz sırası kontrol edilebilir.

Faz sırası motor üreticisinin veya makinenin gerektirdiği yönden farklıysa uygun elektrik bağlantısı eğitimli personel tarafından düzeltilmelidir.

Pompalarda Faz Sırası Kontrolü

Üç fazlı pompa motorunun ters dönmesi pompanın beklenen akış ve basınç performansını sağlayamamasına neden olabilir.

Victor 850A pompa devreye alınmadan önce besleme fazlarının sırasını kontrol etmeye yardımcı olur.

Fan ve Havalandırma Sistemleri

Trifaze fan motorlarında yanlış faz sırası fan pervanesinin ters yönde dönmesine ve hava debisinin ciddi şekilde azalmasına neden olabilir.

Faz sırasının önceden kontrol edilmesi bu tür problemlerin önlenmesine yardımcı olur.

Kompresör Uygulamaları

Üç fazlı kompresör ve soğutma sistemi ekipmanlarında üreticinin belirlediği dönüş yönü önemlidir.

Devreye alma öncesinde besleme fazlarının kontrol edilmesi servis işlemlerinde yardımcı güvenlik ve doğrulama adımı sağlar.

Konveyör Sistemleri

Konveyör motorunun ters yönde çalışması bandın ve bağlı mekanik sistemin istenmeyen yönde hareket etmesine neden olabilir.

Faz sırası kontrolü makine enerjilendirilmeden önce bağlantı düzeninin doğrulanmasına yardımcı olur.

Klima ve HVAC Sistemleri

Trifaze klima, chiller, kompresör, fan ve pompa sistemlerinin devreye alınmasında besleme hattı faz diziliminin kontrol edilmesi gerekebilir.

Victor 850A bu uygulamalarda elektriksel faz sırasını hızlı şekilde belirlemek için kullanılabilir.

Tek Fazlı Sistemlerde Kullanılır mı?

Hayır. Victor 850A üç fazlı AC sistemlerde faz sırası belirlemek için tasarlanmıştır.

Tek fazlı AC sistemde L1-L2-L3 şeklinde üç faz sıralaması bulunmadığı için cihaz tek fazlı motorun dönüş yönünü belirlemek amacıyla kullanılmaz.

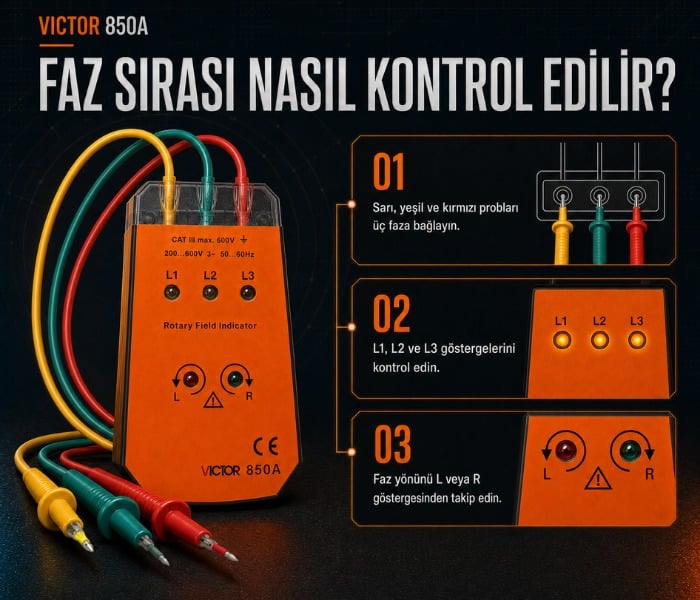

Victor 850A Nasıl Kullanılır?

1. Test edilecek sistemin üç fazlı AC sistem olduğundan emin olun.
2. Sistem geriliminin cihazın çalışma aralığı içerisinde olduğunu doğrulayın.
3. Uygun kişisel koruyucu ekipmanı kullanın.
4. Sarı L1 probunu birinci faz bağlantısına bağlayın.
5. Yeşil L2 probunu ikinci faz bağlantısına bağlayın.
6. Kırmızı L3 probunu üçüncü faz bağlantısına bağlayın.
7. L1, L2 ve L3 faz göstergelerini kontrol edin.
8. L veya R faz sırası göstergesini kontrol edin.
9. Sesli uyarıyı da dikkate alın.
10. Sonucu ekipmanın bağlantı şemasıyla karşılaştırın.
11. Ölçüm tamamlandıktan sonra probları güvenli prosedüre uygun olarak hattan ayırın.

Faz Sırası Nasıl Değiştirilir?

Üç fazlı bir motorun dönüş yönünü değiştirmek için genellikle üç faz hattından herhangi ikisinin yer değiştirilmesi faz sırasını tersine çevirir.

Ancak canlı elektrik tesisatında bağlantı değişikliği yapılmamalıdır. Enerji uygun kilitleme ve güvenlik prosedürleriyle kesilmeli ve bağlantı işlemi yalnızca yetkin elektrik personeli tarafından gerçekleştirilmelidir.

Ölçüm Sırasında Problara Dokunmayın

Victor 850A yüksek AC gerilim bulunan üç fazlı sistemlerde kullanılır.

Ölçüm esnasında test uçlarının açık metal bölümlerine, klemenslerin enerjili kısımlarına veya çıplak iletkenlere kesinlikle dokunulmamalıdır.

Yalnızca Eğitimli Personel Tarafından Kullanılmalıdır

Üç fazlı 200–600 V AC sistemlerde elektrik çarpması, ark ve ciddi yaralanma riski bulunur.

Victor 850A yalnızca uygun elektrik eğitimi, yetkinliği ve kişisel koruyucu donanımı bulunan kişiler tarafından kullanılmalıdır.

Hasarlı Test Kablosuyla Kullanmayın

Her kullanımdan önce test probları, kablolar ve izolasyon görsel olarak kontrol edilmelidir.

Çatlak, kesik, aşınmış veya iletken bölümü açığa çıkmış kablolarla ölçüm yapılmamalıdır.

Islak Ortamlarda Kullanıma Dikkat

Islak eller, yoğun nem, su birikintisi veya uygun olmayan çalışma koşulları elektrik çarpması riskini artırabilir.

Cihaz yalnızca ürünün ve çalışma prosedürünün izin verdiği çevresel koşullarda kullanılmalıdır.

98 × 56 × 23 mm Kompakt Gövde

Satışa sunulan ürün sürümünde cihaz gövdesi yaklaşık 98 × 56 × 23 mm ölçülerindedir.

Bu uzunluğa üst taraftaki şeffaf bağlantı bölümü dahil olup test kabloları dahil değildir.

Yaklaşık 133 Gram Ağırlık

Cihaz, sabit bağlantı kabloları ve test problarıyla birlikte yaklaşık 133 gram ağırlığındadır.

Timsah klipsleri bu ağırlığa dahil olmayabilir.

Victor 850A Kullanım Alanları

• Elektrik dağıtım panoları
• Trifaze elektrik tesisatları
• Üç fazlı motorlar
• Pompa sistemleri
• Fan sistemleri
• Kompresörler
• HVAC ekipmanları
• Klima dış üniteleri
• Konveyör sistemleri
• Endüstriyel makineler
• Makine devreye alma işlemleri
• Elektrik bakım çalışmaları
• Pano bağlantı kontrolleri
• Şalter çıkış kontrolleri
• Kablo değişimi sonrası faz kontrolü

Victor 850A'nın Öne Çıkan Avantajları

• 200–600 V AC çalışma aralığı
• Üç fazlı sistemlerde hızlı faz sırası kontrolü
• L1 / L2 / L3 faz varlığı göstergeleri
• L / R elektriksel yön göstergeleri
• Eksik faz kontrolü
• LED görsel uyarılar
• Sesli uyarı
• Pilsiz çalışma
• Hat üzerinden besleme
• Sarı / yeşil / kırmızı renk kodlu kablolar
• Sivri test probları
• Timsah klips bağlantısı
• Yaklaşık 87 cm bağlantı kabloları
• CAT III 600 V olarak belirtilen stok sürümü
• Kompakt ve hafif gövde
• Motor çalıştırılmadan önce faz kontrolü

Teknik Özellikler

Kutu İçeriği

Faz yönü bilgisi: Victor 850A motor milinin fiziksel dönüşünü doğrudan algılamaz. L ve R göstergeleri test edilen besleme hattındaki elektriksel faz sırasını ifade eder. Motorun gerçek dönüş yönü makine ve motor bağlantı yapısına göre ayrıca doğrulanmalıdır.

Sürekli kullanım bilgisi: Cihaz yüksek gerilimli hatta sürekli bağlı bırakılmamalıdır. Belirtilen kullanım süreleri yaklaşık 200–220 V'ta 30 dakika, 480 V'ta 4 dakika ve 600 V'ta 2 dakikadır.

Güvenlik bilgisi: Victor 850A canlı üç fazlı elektrik sistemlerinde kullanılır. Ölçüm yalnızca gerekli elektrik eğitimi ve yetkinliği bulunan kişiler tarafından, uygun kişisel koruyucu ekipman ve güvenli çalışma prosedürleri kullanılarak gerçekleştirilmelidir.

Revizyon bilgisi: Bu ürün sayfasındaki 50–60 Hz, yaklaşık 87 cm kablo, 98 × 56 × 23 mm gövde ve yaklaşık 133 g değerleri satışa sunulan stok sürümünün etiket ve fiziksel ürün bilgilerine göre verilmiştir. Victor'un güncel uluslararası 850A sayfasında 20–400 Hz, 1 m kablo ve farklı gövde ölçüsü/ağırlık değerleri de yayınlanmaktadır. Üretim revizyonuna göre teknik detaylar farklılık gösterebilir.
